Una "mensola" punto a punto in scala N

#1 Messaggio da Edgardo_Rosatti »

L'idea è molto semplice: un binario lungo circa 2 metri attaccato al muro a mò di mensola ed un treno che viaggia avanti e indietro.
In scala N perchè è piccola e perchè ho in casa molto materiale in questa scala.

Un esempio di posizionamento della mensola che adotterei in casa mia:
Mobile PC in soggiorno
Mobile PC in soggiorno
Le dimensioni sono di 190x 14 cm.

Ho già preparato il piano di lavoro che è diviso in 3 parti:
Piano di lavoro appoggiato provvisoriamente
Piano di lavoro appoggiato provvisoriamente
Il bordo è alto 6 cm circa e consente di contenere comodamente gli impianti.

Il funzionamento di una linea punto a punto è arcinoto, tuttavia, vorrei presentare uno schema elettrico di automazione che fa uso di un semplice Arduino UNO. In questo schema si prevede la gestione elettrica di un singolo binario, 2 segnali e 2 sensori di fine corsa.
I segnali (rosso/verde) a led andranno posizionati sugli stazionamenti alle estremità della linea.
Schema elettrico
Schema elettrico
Nota: si consiglia di scaricare il file per una visione migliore
Versione PDF:
Punto_a_punto_schema.pdf
(28.79 KiB) Scaricato 54 volte
Lo schema prevede l'uso di 2 relè per l'alimentazione dei binari (avanti/indietro), 2 fotoaccoppiatori per i fine corsa che possono essere realizzati con reed o altro sistema e di 4 transistor per la gestione dei segnali.
I segnali a led possono essere gestiti in dissolvenza tramite 4 uscite PWM di Arduino, cioè, possono accendersi e spegnersi in modo graduale.

Per tale progetto ho predisposto un circuito stampato:

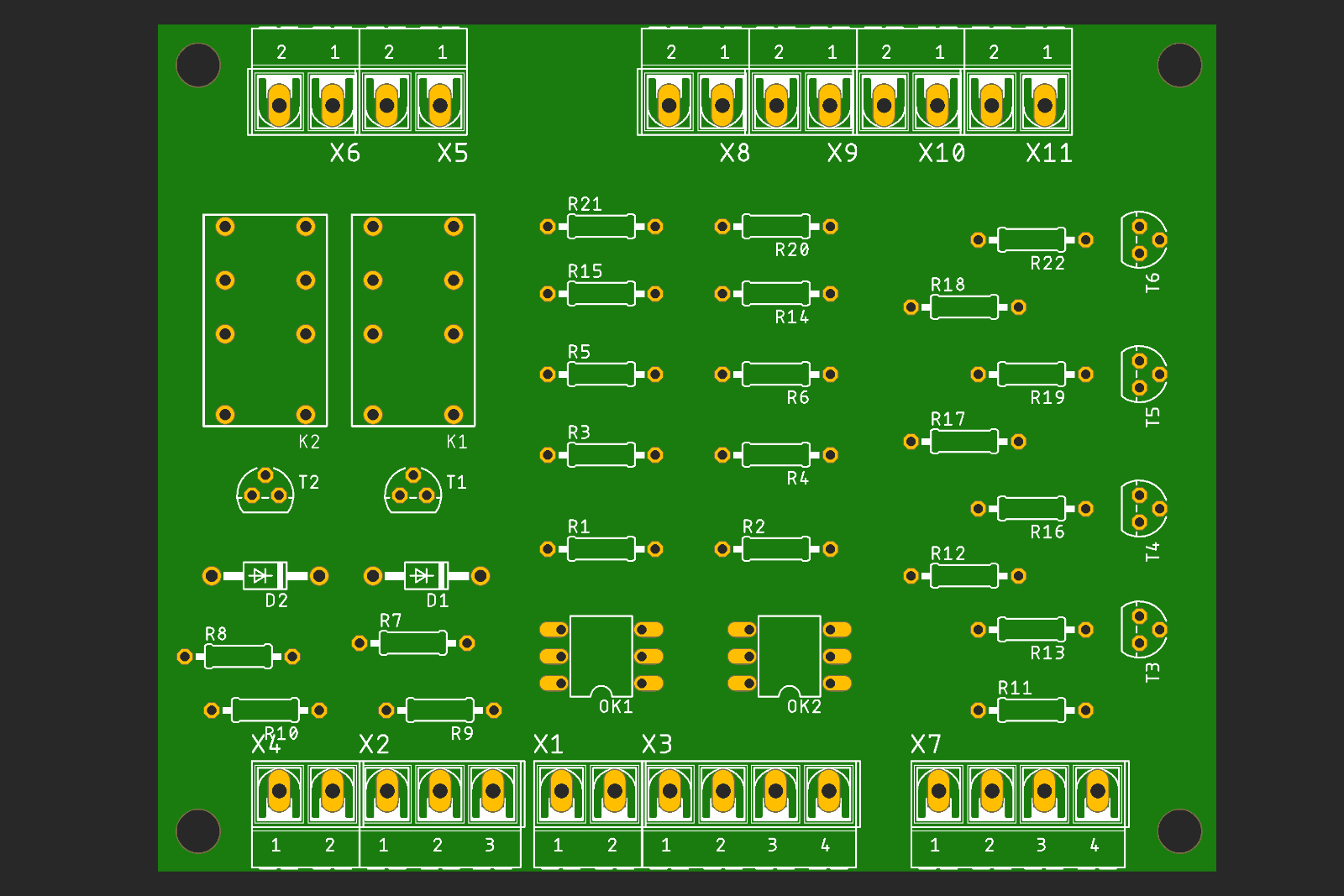

PCB e componenti
PCB e componenti
Il cui lucido può essere scaricato qui:
Punto_a_punto_lucido.pdf
(22.56 KiB) Scaricato 39 volte
Nota: è necessario effettuare 4 collegamenti elettrici tramite degli spezzoni di sottile filo elettrico nei punti contrassegnati con 1-1, 2-2, 3-3 e 4-4; linee gialle.
PCB visto da sotto
PCB visto da sotto
Serigrafia (PCB visto da sopra)
Serigrafia (PCB visto da sopra)
Il software non è stato scritto, perchè in realtà ho intenzione di realizzare un tracciato lievemente differente e un po' più intrigante, che si basa sempre sulla logica della linea punto a punto.
Punto a punto con 5 stazionamenti
Punto a punto con 5 stazionamenti
Una stazione principale di testa a sinistra con 2 binari e una secondaria a destra sempre con 2 binari + una galleria cieca per simulare un raccordo.
Dovrebbe venire più o meno così:
3D (SCARM)
3D (SCARM)
Le dimensioni, come citato all'inizio del post, sono esattamente di 14 x 190 cm.

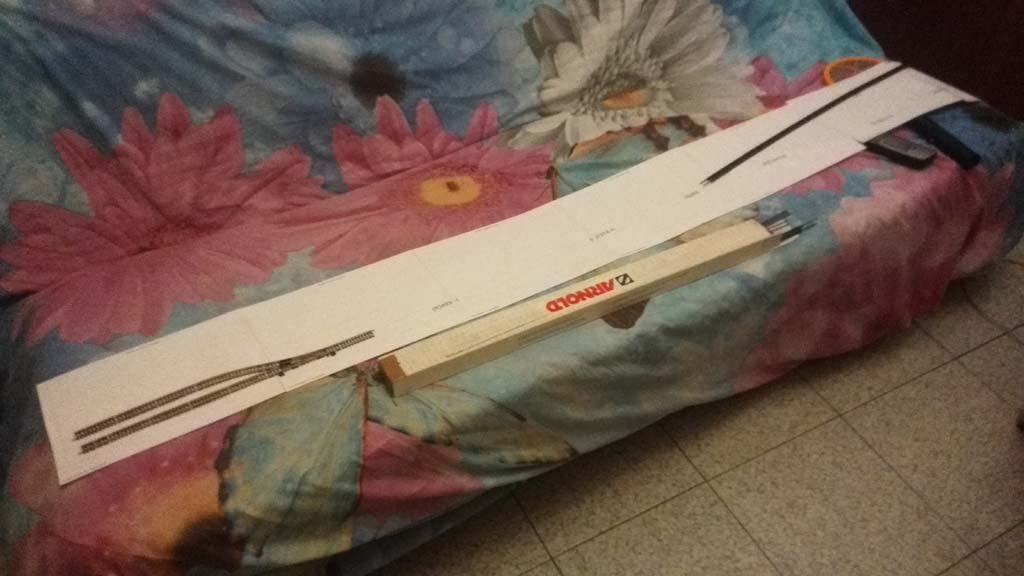

Qui lo stampato in 1:1 (SCARM) e una confezione di flessibili Arnold:
Arnold
Arnold
e una prova di posizionamento binari della stazione principale a sinistra (armamento Roco):
Roco
Roco
Download file SCARM:
Punto_a_punto_N.zip
Unzip file!
(5.43 KiB) Scaricato 34 volte
Sono ancora molte le incognite per la realizzazione di questo progetto. Nel frattempo spero di aver stimolato l'interesse verso chi avendo poco spazio a disposizione desidera costruire e avere in casa un piccolo impianto ferroviario funzionante da esibire.

ED


ED
237
11101101

Avatar utente
Criss Amon
Messaggi: 2738
Iscritto il: giovedì 1 ottobre 2015, 23:14
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#2 Messaggio da Criss Amon »

[264] Fagli un bel fondale!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#3 Messaggio da Egidio »

Ben fatto Ed. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
robiravasi62
Messaggi: 957
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#4 Messaggio da robiravasi62 »

Bravo Edgardo io stavo accarezzando l'idea in Z...
Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15145
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#5 Messaggio da MrMassy86 »

Bel progetto Ed!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4918
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#6 Messaggio da MrPatato76 »

Mi hai dato uno spunto per un bel ptop in TT.
Ti seguirò con estremo interesse.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
v200
Socio GAS TT
Messaggi: 9977
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#7 Messaggio da v200 »

Ciao ED, amo questi progetti se posso dove prevedi la galleria potresti pensare ad una Inglenook Siding. Avresti un po di divertimento oltre al pendolarismo. ovviamente sarebbero da studiare i cablaggi per attivare o disattivare alcune funzioni in modo da gestire i vari aspetti di gestione.
http://www.wymann.info/ShuntingPuzzles/ ... enook.html
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 9795
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#8 Messaggio da adobel55 »

MrPatato76 ha scritto: domenica 1 luglio 2018, 10:47 Mi hai dato uno spunto per un bel ptop in TT.
Ti seguirò con estremo interesse.
Adatto per le due Aln668

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4918
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#9 Messaggio da MrPatato76 »

Esatto..
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#10 Messaggio da Edgardo_Rosatti »

... tnx

Un fondalino lo inserirò di sicuro..

Cercherò di seguire i vostri consigli. Nel frattempo ho incollato il sughero (quasi tutto):
Piano di lavoro
Piano di lavoro
Ho letto il concetto di Inglenook sul sito segnalato e mi è piaciuto subito. A quanto pare gli inglesi ci hanno pensato molto tempo fa a fare quello che sto proponendo. Molte grazie per la segnalazione che approfondirò presto.

Al prossimo aggiornamento :mrgreen:

ED
ED
237
11101101

Avatar utente
Criss Amon
Messaggi: 2738
Iscritto il: giovedì 1 ottobre 2015, 23:14
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#11 Messaggio da Criss Amon »

E infine lascia spazio, se ti possibile, alla compatibilità per successivi ampliamenti: la mensola potrebbe diventare un modulo di un grande plastico!!!
Buon lavoro!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#12 Messaggio da Egidio »

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Andrea
Socio GAS TT
Messaggi: 22646
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#13 Messaggio da Andrea »

Bella Ed, se alla fine ti servirà un aiutino per vegetazione ed erba dritta, non hai che da chiedere.
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#14 Messaggio da Edgardo_Rosatti »

Francesco; l'idea non è male e se mi potessi permettere di vivere in un appartamento molto grande sarebbe da prendere in considerazione.
Ma io vivo in soli 64 mq ed il massimo che mi posso permettere è questo. Poi alla fine l'idea della mensola punto a punto svanirebbe :wink:

Ok Andrea, hai l'esclusiva.
Sei ufficialmente il mio giardiniere di fiducia :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen:
sughero posato e binari flessibili preparati
sughero posato e binari flessibili preparati
Un carro di "N Kit", mi sembra H ?!
Un carro di "N Kit", mi sembra H ?!
:?:
Aln 990 di Lineamodel (kit motorizzato)
Aln 990 di Lineamodel (kit motorizzato)
Si nota anche la verniciatura in colore scuro nei pressi dei 3 deviatoi.

Prossimo step: incollaggio binari e posizionamento dei motori sotto plancia Roco.

Ciao neh!
Ed
ED
237
11101101

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#15 Messaggio da Egidio »

Molto bello Ed. :wink: Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15145
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#16 Messaggio da MrMassy86 »

Sta venendo molto bene!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Socio GAS TT
Messaggi: 9977
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#17 Messaggio da v200 »

Ottimo Ed, anche la colorazione scura sui deviatoi per simulare l'ingrassamento
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#18 Messaggio da Edgardo_Rosatti »

Tnx,
il montaggio dei binari e dei motori è quasi terminato; piccolo aggiornamento fotografico:
Moduli
Moduli
Deviatoio Roco
Deviatoio Roco
Motore Roco
Motore Roco
ED
237
11101101

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#19 Messaggio da Egidio »

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#20 Messaggio da Edgardo_Rosatti »

Posa dei binari e motori deviatoi terminata:
..a presto i cablaggi.
ED
237
11101101

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#21 Messaggio da Edgardo_Rosatti »

Pubblico lo schema del sinottico con i cablaggi di base dei binari e dei sezionamenti.
Lo schema è solo indicativo e riporta una tabella per i collegamenti dei dispositivi e delle parti con un Arduino UNO.
Schema sinottico
Schema sinottico
"Alimentazione" è collegata alle porte D2 e D3 di Arduino per il movimento delle loco avanti e indietro.
SZ+SA sono i vari sezionamenti e segnali alti annessi (da Tronchino 1 a Tronchino 5) collegati alle porte da D4 a D8 per le partenze dei treni.
D9, D10 e D11 controllano i 3 motori dei deviatoi.
Gli ingressi da A0 ad A4 leggono lo stato dei 5 sensori tipo fine-corsa che saranno del tipo ottico a raggi infrarossi.

Questo è lo schema di base da cui partire per realizzare il circuito di gestione della "mensola".
ED
237
11101101

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15145
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#22 Messaggio da MrMassy86 »

Molto bene Ed!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#23 Messaggio da Egidio »

Alla grande Ed. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Socio GAS TT
Messaggi: 9977
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

#24 Messaggio da v200 »

Ed prevedi anche lo sfondo oltre ad un impianto luci ?
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 12837
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Connesso

Re: Una "mensola" punto a punto in scala N

#25 Messaggio da Egidio »

v200 ha scritto: giovedì 12 luglio 2018, 18:20 Ed prevedi anche lo sfondo oltre ad un impianto luci ?
Non sarebbe male, credo........ Saluti. Egidio. [51]
Egidio Lofrano

Torna a “SCALA N”
