Re: Diorama operativo punto a punto in scala TT

#51 Messaggio da Docdelburg »

Un diorama è una rappresentazione in (una certa) scala di qualcosa che esiste in realtà o di fantastico, ma sempre considerato dal punto di vista di chi lo realizza. Difficile quindi pensare di normare qualcosa del genere, così come è difficile normare la costruzione di un intero plastico. Potrai al massimo fare delle classificazioni, ma a che pro?
Semmai si potrebbe pensare di organizzare un concorso, cosa per altro già fatta, stabilendo dei criteri di uniformità per quanto riguarda scala, dimensioni, e, proprio al limite, tipo di soggetto rappresentato



Avatar utente
saverD445
Socio GAS TT
Messaggi: 4282
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#52 Messaggio da saverD445 »

Complimenti Adolfo,
Bel progetto
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube

Avatar utente
wmax53
Socio GAS TT
Messaggi: 863
Iscritto il: venerdì 15 giugno 2012, 22:03
Nome: Massimo
Regione: Lombardia
Città: Assago
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#53 Messaggio da wmax53 »

Adolfo, sto facendo la lista dei componenti da acquistare, per poi fare le prove e mettere in pratica le tue spiegazioni.
Ho una domanda: per fare le prove andrebbe bene un Arduino uno, visto che ne ho uno non utilizzato?
Grazie
Ciao Massimo

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#54 Messaggio da adobel55 »

Certo Massimo Uno e Nano sono simili tranne che per le dimensioni.
Con Uno puoi utilizzare il debug che con Nano non è possibile.
Ciao

Avatar utente
icovr66
Socio GAS TT
Messaggi: 943
Iscritto il: lunedì 15 ottobre 2012, 16:35
Nome: Enrico
Regione: Veneto
Città: Verona
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#55 Messaggio da icovr66 »

Vedo adesso il tuo progetto e la realizzazione Adolfo, complimenti per l'ottimo lavoro e per le dettagliate spiegazioni sull'uso di Arduino e relativi componenti associati, anch'io in questo periodo sto cercando di apprendere i primi rudimenti di Arduino, un sistema cha ha tantissime potenzialità! Buon proseguimento!!! [98]
Enrico

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#56 Messaggio da adobel55 »

Grazie Enrico, il tuo modulo in TT ?

Avatar utente
icovr66
Socio GAS TT
Messaggi: 943
Iscritto il: lunedì 15 ottobre 2012, 16:35
Nome: Enrico
Regione: Veneto
Città: Verona
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#57 Messaggio da icovr66 »

Sta procedendo, al più presto posto gli aggiornamenti [253]
Enrico

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#58 Messaggio da adobel55 »

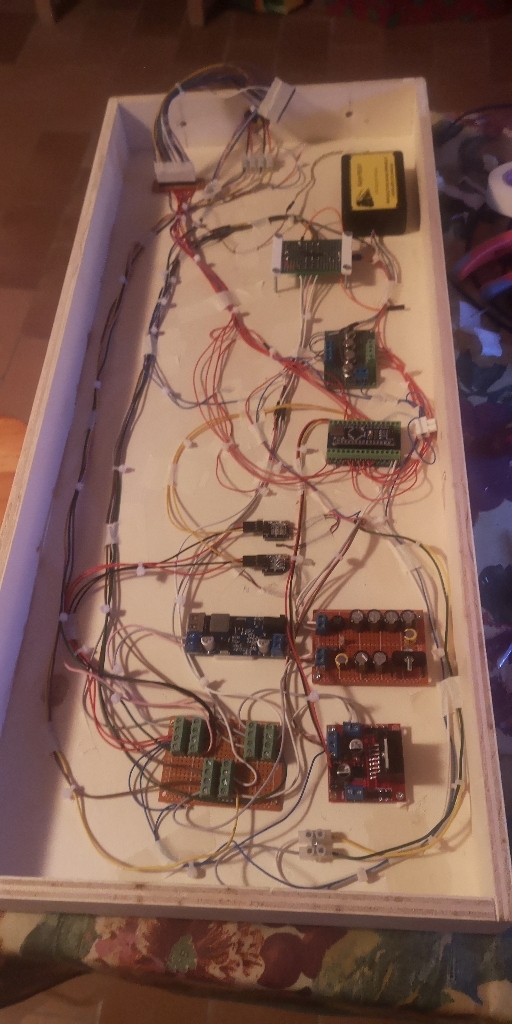

Mezzo modulo è stato cablato, quello che andrà in galleria, che faticaccia.
Ci sono quattro alimentazioni
- 12v cc per i binari
- 12v ac che trasformo in cc per i servizi e moduli relè a 12v e illuminazione
- 5v. cc per i moduli relè e sensori a 5v
- 9v. cc per alimentare Arduino e modulo suoni avvisi di stazione
Gli alimentatori sono due, uno a 9v e uno a 12v con doppia uscita in continua ed alternata, quest'ultima trasformata in continua a 12v attraverso un modulo si riduce a 5v cc.
Ora tocca a l'altro mezzo modulo.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3770
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#59 Messaggio da IpGio »

Gradito aggiornamento Adolfo.
Che intrico di cavi...
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
wmax53
Socio GAS TT
Messaggi: 863
Iscritto il: venerdì 15 giugno 2012, 22:03
Nome: Massimo
Regione: Lombardia
Città: Assago
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#60 Messaggio da wmax53 »

Accidenti, sembra una centrale nucleare :shock: :D :D
Ciao Massimo

Avatar utente
cararci
Socio GAS TT
Messaggi: 4692
Iscritto il: giovedì 4 ottobre 2012, 14:56
Nome: Carlo
Regione: Veneto
Città: Volpago del Montello
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#61 Messaggio da cararci »

Bravo, bravo!
Carlo - Il guizzo della trota - Teatro greco - Il Castellaccio

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5609
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#62 Messaggio da MrPatato76 »

Probabilmente in digitale, il cablaggio sarebbe stato molto più semplice.
Roberto - Socio GasTT - Socio CMP

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3770
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#63 Messaggio da IpGio »

Non "probabilmente" ma "sicuramente" con il dcc i cavi sarebbero stati meno, addirittura se sul mercato ci fissero moduli di retroazione ad un canale.
Se poi avesse adottato motori sottoplancia con modulo dcc tipo Cobalt ancor meno.
Ma devo dire che le scelte di Adolfo per il suo impianto hanno una ragion d'essere per cui viva l'abbondanza di cavi e la tecnica usata dal Presidente per questo interessante progetto basato su Arduino.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#64 Messaggio da adobel55 »

Sicuramente in dcc i cavi sarebbero stati mooolto meno.
Ma non avendo loco digitali sono andato su questa scelta, anche per mettermi alla prova con la programmazione di Arduino.
I componenti usati sono a bassa costo, solo i relè a 12v che ho usato come motori sottoplancia e switch di corrente per il cuore e segnali costicchiano un po'.sopra i 10€, il resto tutto meno.
Alcune schede sono autocostruite quindi solo il costo dei componenti molto basso.
I fili costicchiano.
Ho revisionato i collegamenti ed ho eliminato alcune ridondanze e razionalizzato meglio.
Alla prossima

Avatar utente
Senialas
Messaggi: 759
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Connesso

Re: Diorama operativo punto a punto in scala TT

#65 Messaggio da Senialas »

IpGio ha scritto: sabato 8 luglio 2023, 17:07 Non "probabilmente" ma "sicuramente" con il dcc i cavi sarebbero stati meno, addirittura se sul mercato ci fissero moduli di retroazione ad un canale.
Se poi avesse adottato motori sottoplancia con modulo dcc tipo Cobalt ancor meno.
Ma devo dire che le scelte di Adolfo per il suo impianto hanno una ragion d'essere per cui viva l'abbondanza di cavi e la tecnica usata dal Presidente per questo interessante progetto basato su Arduino.
[253]
[36] IpGio
Scusa volendo usare le retroazioni, non capisco l'esigenza di moduli ad un canale. E le altre tratte? Mi pare ci siano 5 blocchi...

L'unica ragion d'essere per un impianto del genere è voler divertirsi con Arduino.

Buona domenica
Roberto M.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3770
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#66 Messaggio da IpGio »

Roberto (aka Senialas)...
Blocco (B-A), un modulo (M-A) ad un canale collegato alle rotaie del blocco (B-A), sotto al blocco stendo il bus Loconet (e bus trazione) ci collego il modulo (M-A) e via verso il successivo (blocco B-B) con il bus Loconet (e bus trazione).
Blocco (B-B), un modulo (M-B) ad un canale collegato alle rotaie del blocco (B-B), sotto al blocco continuo a stendere il bus Loconet (e bus trazione) ci collego il modulo (M-B) e via verso il successivo (blocco B-C) con il bus Loconet (e bus trazione).
E via cablando i successivi blocchi (B-X).

Meglio ancora sarebbe se il modulo (M-X) ad un canale fosse dotato di WiFi (o BlueTooh), stendo il bus della trazione sotto il blocco (B-A) e lo collego alle rotaie del blocco (B-A), e avanti ancora con il bus della trazione fino al successivo e cosi via, con il vantaggio che i vari moduli possono colloquiare tra loro via WiFi (o BlueTooh) e magari anche con il decoder dotato di WiFi (o BlueTooh) del rotabile.
Volutamente non aggiungo cosa si potrebbe fare anche con i moduli per gli accessori, segnali ecc.
Ma non apriamo un dibattito qui... per cortesia... grazie.

Vai di Arduino Presidente, vai che ti seguo con interesse...
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#67 Messaggio da adobel55 »

Senialas ha scritto: domenica 9 luglio 2023, 9:06 L'unica ragion d'essere per un impianto del genere è voler divertirsi con Arduino.
Vero Roberto, mi sto divertendo molto con la programmazione, ma anche con i cablaggi mi sono messo alla prova.
Grazie a tutti per i commenti.
Buona domenica a tutti

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#68 Messaggio da adobel55 »

Aggiornamento, il sw per Arduino ed i cablaggi sono terminati.
Prova generale, allego un video, alzare il volume.
Fatemi sapere.

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4974
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#69 Messaggio da Edgardo_Rosatti »

Bellissimo Adolfo, complimenti!!

Poi ci spiegherai come hai realizzato il sonoro.
ED

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#70 Messaggio da adobel55 »

Semplice, il sonoro l'ho preso già fatto, avevo studiato un metodo con integrsto ma mi ci voleva un po' di tempo.
Navigando su ebay ho trovato chi lo aveva gia realizzato e l'ho oreso.
Certo sarebbe stato bello personalizzarlo, ma credo che chiedend6i al venditore si potesse fare
Ciao

Avatar utente
piepand
Socio GAS TT
Messaggi: 541
Iscritto il: martedì 26 febbraio 2013, 8:15
Nome: Piergiorgio
Regione: Lombardia
Città: Bergamo
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#71 Messaggio da piepand »

Bravo Adolfo, molto bello e interessante.
Piergiorgio

Avatar utente
Senialas
Messaggi: 759
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Connesso

Re: Diorama operativo punto a punto in scala TT

#72 Messaggio da Senialas »

Permettimi Adolfo, ma annunci e fischietti a parte che si possono fare tranquillamente con software che si trovano in rete (es. https://ttsfree.com/text-to-speech/italian), anche il movimento mi sembra un po' troppo a scatti: mancano gli avvii morbidi ed i rallentamenti prima degli arresti.
Inoltre la gestione delle luci, secondo me, può essere fatta in modo più realistico, ad esempio lasciando accesi i fari a rotabile fermo.
Roberto M.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#73 Messaggio da adobel55 »

Tutto vero quello che hai detto Roberto, però le luci accese a rotabile fermo non posso farlo, il cablaggio prevede un sezionamento sui hinari di sosta quindi non c'è corrente.
Per la partenza e arrivo devo tarare meglio i tempi di accelerazione e decelerazione, ma non essendo in digitale non è facile regolare ogni quanti millisecondi aumentare o diminuire la velocità con Arduino usando il segnale Pwm.
Comunque sono prove, vedrò di migliorare.
Grazie per i consigli.

Avatar utente
wmax53
Socio GAS TT
Messaggi: 863
Iscritto il: venerdì 15 giugno 2012, 22:03
Nome: Massimo
Regione: Lombardia
Città: Assago
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#74 Messaggio da wmax53 »

Complimenti Adolfo, ben fatto.
Io spero d'iniziare a Settembre, ora sto facendo il nonno a tempo pieno.
Ciao Massimo

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11066
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Diorama operativo punto a punto in scala TT

#75 Messaggio da adobel55 »

Roberto per gli avvisi non conoscevo il servizio free che hai proposto, interessante da esaminare.
La difficoltà che avevo incontrato è stata nella riproduzione con un dispositivo ad hoc pilotato da Arduino.
Ho trovato un prodotto già pronto con 4 avvisi generici che si possono riprodurre con 4 pulsanti in modo manuale.
Ho sostituito i pulsanti con 4 transistor bc141 che ho pilotato con Arduino, più semplice per questo progetto in analogico.
Grazie per il sito segnalato.

Torna a “SCALA 1:120 - DI TUTTO DI PIU'”
