FS D343 in scala TT

Messaggio da gavinca » sab gen 30, 2016 5:07 pm

Come anticipato nella lista delle intenzioni sto lavorando alla realizzazione di una loco D343.
Non so ancora se la D343 riuscirà a camminare sul nostro modulare magari trainando anche qualche carro ma questa è la mia speranza.
Andiamo però con ordine.
L'idea è nata diversi mesi fa quando Giuseppe proponeva, in sintesi, di costruirci i rotabili italiani che i produttori non hanno ancora intenzione di fare.
In seguito ho trovato su you-tube un video di un modellista americano che per fare una modifica alla sua locomotiva si era fatto stampare da shapeways una nuova cabina, ed è proprio su questo sito che ho trovato diverso materiale in scala TT e scala N e mi sono convinto che la qualità delle loro stampanti 3D è sufficiente per riprodurre anche i particolari più piccoli.
Ho trascorso poi alcuni mesi ad imparare ad usare Blender, uno dei software di modellazione 3D consigliato.
Non avendo alcuna esperienza in questo campo è stata la fase più lunga e complicata (almeno fino ad ora), ma non vorrei annoiarvi troppo sul disegno 3d con blender ...

Queste sono i vincoli che mi hanno condizionato nella scelta della loco:
- chiaramente doveva essere una loco italiana
- ho scartato tutte le articolate (troppo complesse)
- doveva essere difficile da riprodurre in fotoincisione
- poteva essere realizzata tutta in stampa 3d, quindi niente pantografi, ecc.
- disponibilità di misure, disegni e foto

Alla fine la scelta è caduta sulla D343 !!

Per la motorizzazione ho scelto di non seguire la strada di "cannibalizzare" altri modelli commerciali con passo ed interperno simile (ammesso che esistano) ma di trovare qualcosa che fosse su misura (o quasi).
Alla fine ho ordinato 2 motorizzazioni bullant come queste:

Immagine:
Immagine
17,61 KB

Trovate i dettagli sul loro sito: http://www.hollywoodfoundry.com/#bullant

A che punto del progetto sono ?

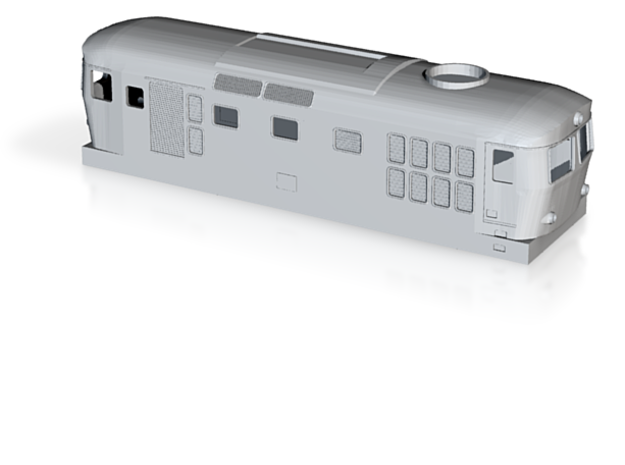

Questo è il rendering 3d di quello che ho disegnato fino ad ora
Immagine:
Immagine
151,82 KB



Penso che tra qualche settimana potrò richiedere la stampa di 2 casse "prototipo" e più o meno nello stesso tempo dovrebbero arrivare le motorizzazioni.
A quel punto potrò vedere se il progetto avrà un futuro e quindi disegnerò carelli sottocassa ecc.

Per il momento è tutto
Carlo

Avatar utente
Massimo Salvadori
Socio GAS TT
Messaggi: 2553
Iscritto il: mar nov 01, 2011 12:01 am
Nome: Massimo
Regione: Lombardia
Città: Peschiera Borromeo
Età: 71
Stato: Non connesso
Contatta:

Messaggio da Massimo Salvadori » sab gen 30, 2016 6:01 pm

Gulp! Zitto zitto stai realizzando un articolo tra i più desiderati in scala TT.
Sono curioso e interessatissimo agli sviluppi, sei un maestro ! :geek: :geek: :geek: :geek:
Massimo Salvadori - la mia collezione in scala TT

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14378
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Messaggio da MrMassy86 » sab gen 30, 2016 6:30 pm

Accipicchia Carlo, dalla progettazione mi sembra un gran bel lavoro, aspetto impaziente di ammirare il modello :grin: Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1853
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 48
Stato: Non connesso
Contatta:

Messaggio da gavinca » sab gen 30, 2016 6:32 pm

Massimo ha scritto:

Gulp! Zitto zitto stai realizzando un articolo tra i più desiderati in scala TT.
Sono curioso e interessatissimo agli sviluppi, sei un maestro ! :geek: :geek: :geek: :geek:


Ti ringrazio Massimo, anch'io non vedo l'ora di mandare in stampa per vedere la resa di queste stampanti 3d.
Spero di non restare deluso.

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10152
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Messaggio da Fabrizio » sab gen 30, 2016 6:37 pm

Caspita Carlo, un gran bel lavoro e una gran bella notizia. Se la qualità delle stampe fosse buona, sarebbe una gran bella cosa, perché aprirebbe la strada a tante riproduzioni.

Hai fatto anche una buona scelta per il tipo di locomotiva, molto diffusa e versatile, nonché tipica dell'ambientazione italiana.

Saranno motorizzati entrambi i carrelli?
Fabrizio Borca

Avatar utente
cararci
Socio GAS TT
Messaggi: 4431
Iscritto il: gio ott 04, 2012 2:56 pm
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Età: 68
Stato: Non connesso

Messaggio da cararci » sab gen 30, 2016 6:58 pm

Fanne due, una la compro io!

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7424
Iscritto il: gio ott 27, 2011 10:44 pm
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Età: 74
Stato: Non connesso
Contatta:

Messaggio da giuseppe_risso » sab gen 30, 2016 7:06 pm

Grande!!!!!!!!!!!
Una bellissima notizia.
Ti seguirò con interesse.

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1853
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 48
Stato: Non connesso
Contatta:

Messaggio da gavinca » sab gen 30, 2016 7:08 pm

Fabrizio ha scritto:

Caspita Carlo, un gran bel lavoro e una gran bella notizia. Se la qualità delle stampe fosse buona, sarebbe una gran bella cosa, perché aprirebbe la strada a tante riproduzioni.

Hai fatto anche una buona scelta per il tipo di locomotiva, molto diffusa e versatile, nonché tipica dell'ambientazione italiana.

Saranno motorizzati entrambi i carrelli?

Certo fabrizio SE la qualità sarà buona con poche modifiche si potranno stampare anche la D345 D443 D445 e con la collaborazione di qualche bravo fotoincisore si potranno aggiungere particolari, fare le automotrici, :wink: ma sempre SE ...

Per ora ho prenotato 2 carrelli motore e 2 dummy poi vorrei fare qualche prova.
Per contenere i costi è meglio un motore solo :smile:
cararci ha scritto:

Fanne due, una la compro io!

Grazie per la fiducia Carlo, spero di poter portare tutto a Malpensa così ne possiamo parlare.
giuseppe_risso ha scritto:

Grande!!!!!!!!!!!
Una bellissima notizia.
Ti seguirò con interesse.

Grazie Giuseppe, poi mi servirà sicuramente il tuo aiuto e la tua esperienza ...

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21735
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » sab gen 30, 2016 9:00 pm

Molto bene Carlo, anch'io ti seguirò con interesse e curiosità. :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
AXEL
Messaggi: 2600
Iscritto il: sab gen 21, 2012 8:34 pm
Nome: Alessandro
Regione: Calabria
Città: Tropea
Età: 43
Stato: Non connesso
Contatta:

Messaggio da AXEL » sab gen 30, 2016 9:16 pm

Ottimo Carlo!
Anche io volevo avvalermi di questi servizi per stampare un E656.Al momento però ho altre priorità.Se serve una mano con i particolari in fotoincisione, tempo permettendo sono disposto ad aiutarti :smile:

gavinca ha scritto:
Fabrizio ha scritto:

Caspita Carlo, un gran bel lavoro e una gran bella notizia. Se la qualità delle stampe fosse buona, sarebbe una gran bella cosa, perché aprirebbe la strada a tante riproduzioni.

Hai fatto anche una buona scelta per il tipo di locomotiva, molto diffusa e versatile, nonché tipica dell'ambientazione italiana.

Saranno motorizzati entrambi i carrelli?

Certo fabrizio SE la qualità sarà buona con poche modifiche si potranno stampare anche la D345 D443 D445 e con la collaborazione di qualche bravo fotoincisore si potranno aggiungere particolari, fare le automotrici, :wink: ma sempre SE ...

Per ora ho prenotato 2 carrelli motore e 2 dummy poi vorrei fare qualche prova.
Per contenere i costi è meglio un motore solo :smile:
cararci ha scritto:

Fanne due, una la compro io!

Grazie per la fiducia Carlo, spero di poter portare tutto a Malpensa così ne possiamo parlare.
giuseppe_risso ha scritto:

Grande!!!!!!!!!!!
Una bellissima notizia.
Ti seguirò con interesse.

Grazie Giuseppe, poi mi servirà sicuramente il tuo aiuto e la tua esperienza ...
La Torre Alessandro - il mio blog

Avatar utente
Massimo Salvadori
Socio GAS TT
Messaggi: 2553
Iscritto il: mar nov 01, 2011 12:01 am
Nome: Massimo
Regione: Lombardia
Città: Peschiera Borromeo
Età: 71
Stato: Non connesso
Contatta:

Messaggio da Massimo Salvadori » sab gen 30, 2016 11:25 pm

A Malpensa vedremo cose interessanti !
Massimo Salvadori - la mia collezione in scala TT

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8986
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 65
Stato: Connesso

Messaggio da adobel55 » sab gen 30, 2016 11:38 pm

Bella pensata Carlo.
Complimenti.
Ciao.
Adolfo

Avatar utente
liftman
Socio GAS TT
Messaggi: 7391
Iscritto il: dom gen 29, 2012 2:40 pm
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Età: 64
Stato: Non connesso
Contatta:

Messaggio da liftman » dom gen 31, 2016 12:41 am

Mi accodo ai doverosi complimenti! :cool: :cool:
Ciao! Rolando

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4258
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Messaggio da MrPatato76 » dom gen 31, 2016 9:07 am

Carlo Grande progetto!! :cool: :cool:

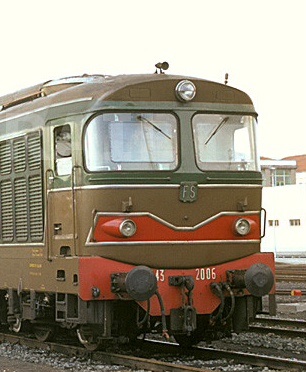

Se posso suggerirti un dettaglio....la no agirà inferiore del muso non viene tagliata dal pancone ma prosegue fino a formare un piccolo arco su

Immagine:
Immagine
50,34 KB
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Flavio
Socio GAS TT
Messaggi: 1129
Iscritto il: dom gen 20, 2013 12:57 pm
Nome: Flavio
Regione: Lombardia
Città: Rozzano
Età: 63
Stato: Non connesso

Messaggio da Flavio » dom gen 31, 2016 10:19 am

Complimenti Carlo, ottimo progetto!
Flavio - C.M.P. Club Modellismo Pavese - GAS TT

Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5577
Iscritto il: dom dic 11, 2011 9:26 am
Nome: Riccardo
Regione: Lombardia
Città: Varese
Stato: Non connesso

Messaggio da Riccardo » dom gen 31, 2016 11:23 am

che meraviglia Carlo !!! complimenti.
Interessante il sito delle stampe, da capire la qualità, nello specifico i layer di stampa.
Ho dato un occhiata anche al software Blender, hai fatto un ottimo lavoro :wink: :wink:
Riccardo

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1853
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 48
Stato: Non connesso
Contatta:

Messaggio da gavinca » dom gen 31, 2016 3:21 pm

Ringrazio ancora tutti per i complimenti.

@ Riccardo: il materiale per la stampa che ho scelto è "Frosted detail plastic" che ha due versioni:
- Ultra detail con i layer da 29 micron
- Extreme detail da 16 micron. Quest'ultimo però ha dei costi di produzione quasi doppi :sad: .

@ Roberto: grazie ogni suggerimento è più che ben accetto. Nello specifico però non so se quella parte interferisce con il gancio.
Ci sarebbe anche da fare il vomere in quella zona ... ma come sopra.

Avete per caso qualche foto dall'alto della serie 2xxx (con la griglia centrale) ?

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4258
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Messaggio da MrPatato76 » dom gen 31, 2016 6:27 pm

La serie2xxx è la serie costruita dalla Breda, mentre la serie1xxx è stata costruita da Fiat
Ho trovato questa foto su Photorail:
http://www.photorail.com/phr3-gli%20upd ... ocantu.jpg
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
marioscd
Socio GAS TT
Messaggi: 4515
Iscritto il: lun lug 23, 2012 12:56 pm
Nome: Mario
Regione: Lombardia
Città: Valera Fratta
Età: 58
Stato: Non connesso
Contatta:

Messaggio da marioscd » dom gen 31, 2016 8:39 pm

bravissimo Carlo! conoscendoti e conoscendo bene le tue ottime qualità modellistiche non ho dubbi che verrà fuori un capolavoro! Seguirò con interesse l'evolversi dell'esperimento...

ciao!

PS la scelta di una unificata diesel è sicuramente la migliore per partire a farsi esperienza sia nella modellazione 3D sia per testare le qualità di stampa. Se tutto riuscirà a dovere si avrà disponibile una macchina diffusa sulle secondarie italiane e che potrà servire di base per realizzare anche la sorella 345...
Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4506
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Messaggio da Edgardo_Rosatti » lun feb 01, 2016 12:47 am

Grande Carlo, anche io ho provato ad usare tempo fa Blender su Ubuntu seguendo un tutorial, ma mi sono reso conto che è un po' ostico come programma e ho abbandonato; mi sono fermato nella fase di gestione del ray tracing... per la creazione degli oggetti è ottimo!
Tuttavia, quando ho visto il rendering della loco che stai proponento mi hai fatto venire voglia di rimetterci mano :smile:

Ti seguo e, complimenti per il lavoro!

Edgardo
ED

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1853
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 48
Stato: Non connesso
Contatta:

Messaggio da gavinca » lun feb 22, 2016 11:25 pm

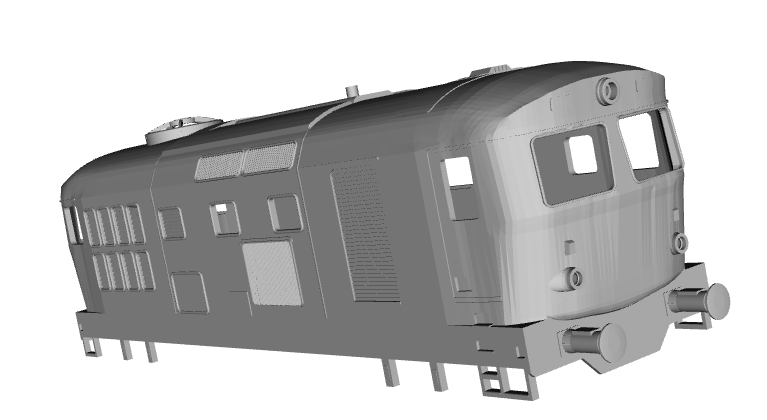

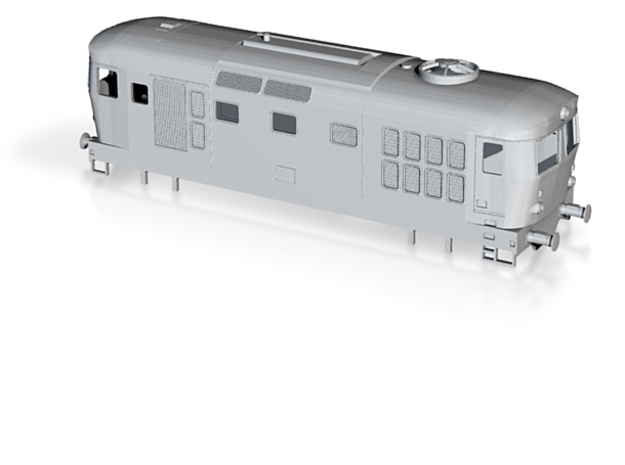

Piccolo aggiornamento: per il momento sono sempre rendering 3d ma è quasi pronta per la stampa.
Mancano ancora le targhe e qualche particolare da sistemare perchè non passa i controlli di shapeways.

Immagine:
Immagine
162,98 KB

Immagine:
Immagine
44,16 KB

Avatar utente
Massimo Salvadori
Socio GAS TT
Messaggi: 2553
Iscritto il: mar nov 01, 2011 12:01 am
Nome: Massimo
Regione: Lombardia
Città: Peschiera Borromeo
Età: 71
Stato: Non connesso
Contatta:

Messaggio da Massimo Salvadori » mar feb 23, 2016 9:46 am

Bello !!!!! Sono impaziente di vederla dal vivo. :geek:
Massimo Salvadori - la mia collezione in scala TT

Avatar utente
Egidio
Messaggi: 12031
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Messaggio da Egidio » mar feb 23, 2016 1:22 pm

Ottimo lavoro Carlo. Saluti. Egidio. :cool:
Egidio Lofrano

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4506
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Messaggio da Edgardo_Rosatti » mar feb 23, 2016 11:26 pm

Stupenda Carlo! Attendiamo gli sviluppi..

Richiesta "sconcia": sarebbe interessante un mini tutorial su blender [:I]
ED

Avatar utente
AXEL
Messaggi: 2600
Iscritto il: sab gen 21, 2012 8:34 pm
Nome: Alessandro
Regione: Calabria
Città: Tropea
Età: 43
Stato: Non connesso
Contatta:

Messaggio da AXEL » mer feb 24, 2016 7:34 am

Bravissimo Carlo!!! :smile:
La Torre Alessandro - il mio blog

Rispondi

Torna a “AUTOCOSTRUZIONI ed ELABORAZIONI IN SCALA 1:120”
