Modulo (curvo) "Viadotto dell'Eremo"

Messaggio da stizzy » ven mar 27, 2015 7:51 pm

Ho inziato a studiare i moduli.
L'intenzione è di farne uno per iniziare a prenderci confidenza.
Mi interessa il modulo in curva con dimensioni adeguate per installarre una linea con ampio raggio di curvatura.
Ho messo giù un disegno del tutto teorico ma sufficientemente parametrico per poter posizione le testate su due dei quattro lati.
Per ottenere un peso contenuto della struttura ho ritenuto opportuna una struttura a griglia sufficientemente rigida; i listelli in pino hanno una sezione 28 x 28 mm.
Si tratta poi di capire come fissare le testate.

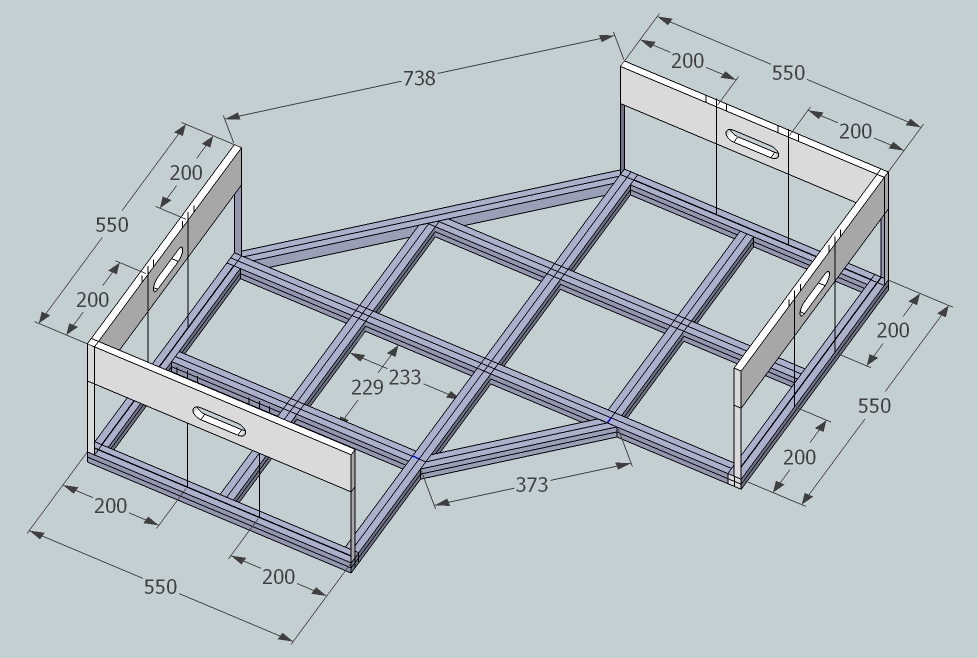

Di seguito il disegno quotato.

Immagine:
Immagine
261,57 KB
Le mie realizzazioni - Il mio blog

Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5507
Iscritto il: dom dic 11, 2011 9:26 am
Nome: Riccardo
Regione: Lombardia
Città: Varese
Ruolo: Moderatore
Stato: Non connesso

Messaggio da Riccardo » ven mar 27, 2015 9:20 pm

bene, oTTima partenza..... :grin: :grin:
hai già qualche idea di scenery ?
Riccardo

Avatar utente
Egidio
Messaggi: 10828
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 54
Stato: Non connesso

Messaggio da Egidio » ven mar 27, 2015 9:58 pm

Visto la tua abilita' e manualita' sicuramente potrai deliziarci con qualche "spaccato" tipico alpino. Saluti. Egidio. :cool:
Egidio Lofrano

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 3650
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 42
Stato: Non connesso

Messaggio da MrPatato76 » ven mar 27, 2015 10:24 pm

Perché 4 testate?
Sarà un modulo ambivalente? Se si quale sarà il percorso dei binari?
Dal disegno postato sembra essere un modulo unico: hai pensato come trasportarlo?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
stizzy
Messaggi: 423
Iscritto il: ven feb 21, 2014 6:05 pm
Nome: Stefano
Regione: Emilia Romagna
Città: BOLOGNA
Età: 67
Stato: Non connesso
Contatta:

Messaggio da stizzy » ven mar 27, 2015 10:37 pm

Riccardo ha scritto:

bene, oTTima partenza..... :grin: :grin:
hai già qualche idea di scenery ?

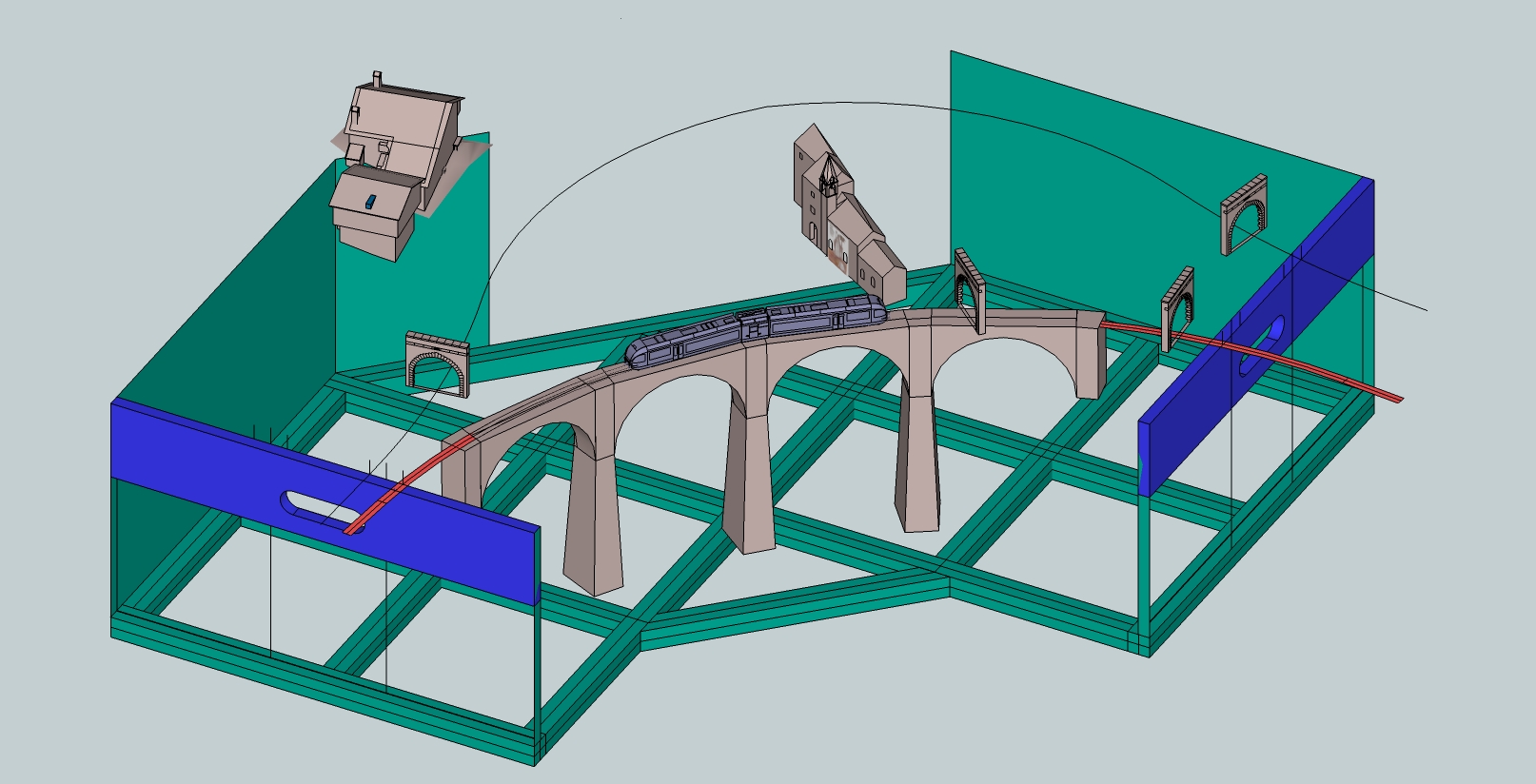

Mettendo insieme le varie esperienze avrei in mente una roba del genere


Immagine:
Immagine
258,66 KB
Le mie realizzazioni - Il mio blog

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 12910
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Messaggio da MrMassy86 » ven mar 27, 2015 10:46 pm

Progetto molto interessante Stefano :wink: Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 10828
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 54
Stato: Non connesso

Messaggio da Egidio » sab mar 28, 2015 9:11 am

Progetto molto bello dal punto di vista paesaggistico. Saluti. Egidio. :cool:
Egidio Lofrano

Avatar utente
cararci
Socio GAS TT
Messaggi: 4299
Iscritto il: gio ott 04, 2012 2:56 pm
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Età: 67
Stato: Non connesso

Messaggio da cararci » sab mar 28, 2015 9:15 am

Progetto stuzzicante! Seguirò con interesse.

Avatar utente
MarcoMN
Socio GAS TT
Messaggi: 612
Iscritto il: mer gen 16, 2013 8:54 am
Nome: Marco
Regione: Lombardia
Città: San Giorgio
Età: 45
Stato: Non connesso
Contatta:

Messaggio da MarcoMN » sab mar 28, 2015 1:52 pm

Si, bello. Sembrerebbe uno scorcio di paesello arroccato sulla vallata stretta in cui scorre un torrente.
Bel soggetto. Spero di averci preso.
Buon proseguimento.
Marco - Fermodellismo per passione - La mia pagina Facebook

Avatar utente
Andrea
Socio GAS TT
Messaggi: 20423
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 55
Stato: Non connesso
Contatta:

Messaggio da Andrea » sab mar 28, 2015 3:03 pm

MooooolTTo inTTeressanTTe.
Un modulo così ci manca. :grin:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 9279
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Messaggio da Fabrizio » sab mar 28, 2015 3:06 pm

Molto interessante Stefano, sicuramente ne uscirà un bel modulo. Ti chiedo anche io come mai hai usato 4 testate.
Fabrizio Borca

Avatar utente
saverD445
Socio GAS TT
Messaggi: 4019
Iscritto il: mer mag 02, 2012 9:07 pm
Nome: Valerio
Regione: Sardegna
Città: Macomer
Ruolo: Moderatore
Età: 47
Stato: Non connesso

Messaggio da saverD445 » sab mar 28, 2015 4:00 pm

Bellissimo progetto, veramente ad effetto !
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube

Avatar utente
Andrea
Socio GAS TT
Messaggi: 20423
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 55
Stato: Non connesso
Contatta:

Messaggio da Andrea » sab mar 28, 2015 6:02 pm

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">stizzy</font id="red">
...parametrico per poter posizione le testate su due dei quattro lati.
[/quote]
Ragazzi, le testate sono due (vedi secondo disegno).
Nel primo Stefano ne ha inserite 4 solo per avere i 4 lati uguali e buttare giù uno schizzo...
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5507
Iscritto il: dom dic 11, 2011 9:26 am
Nome: Riccardo
Regione: Lombardia
Città: Varese
Ruolo: Moderatore
Stato: Non connesso

Messaggio da Riccardo » sab mar 28, 2015 6:20 pm

stizzy ha scritto:
Riccardo ha scritto:

bene, oTTima partenza..... :grin: :grin:
hai già qualche idea di scenery ?

Mettendo insieme le varie esperienze avrei in mente una roba del genere
Immagine:
Immagine
258,66 KB


è davvero un modulo straordinario, anche le misure sono importanti :wink:
Riccardo

Avatar utente
stizzy
Messaggi: 423
Iscritto il: ven feb 21, 2014 6:05 pm
Nome: Stefano
Regione: Emilia Romagna
Città: BOLOGNA
Età: 67
Stato: Non connesso
Contatta:

Messaggio da stizzy » sab mar 28, 2015 9:31 pm

Andrea ha scritto:

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">stizzy</font id="red">
...parametrico per poter posizione le testate su due dei quattro lati.

Ragazzi, le testate sono due (vedi secondo disegno).
Nel primo Stefano ne ha inserite 4 solo per avere i 4 lati uguali e buttare giù uno schizzo...
[/quote]
Esatto Andrea.

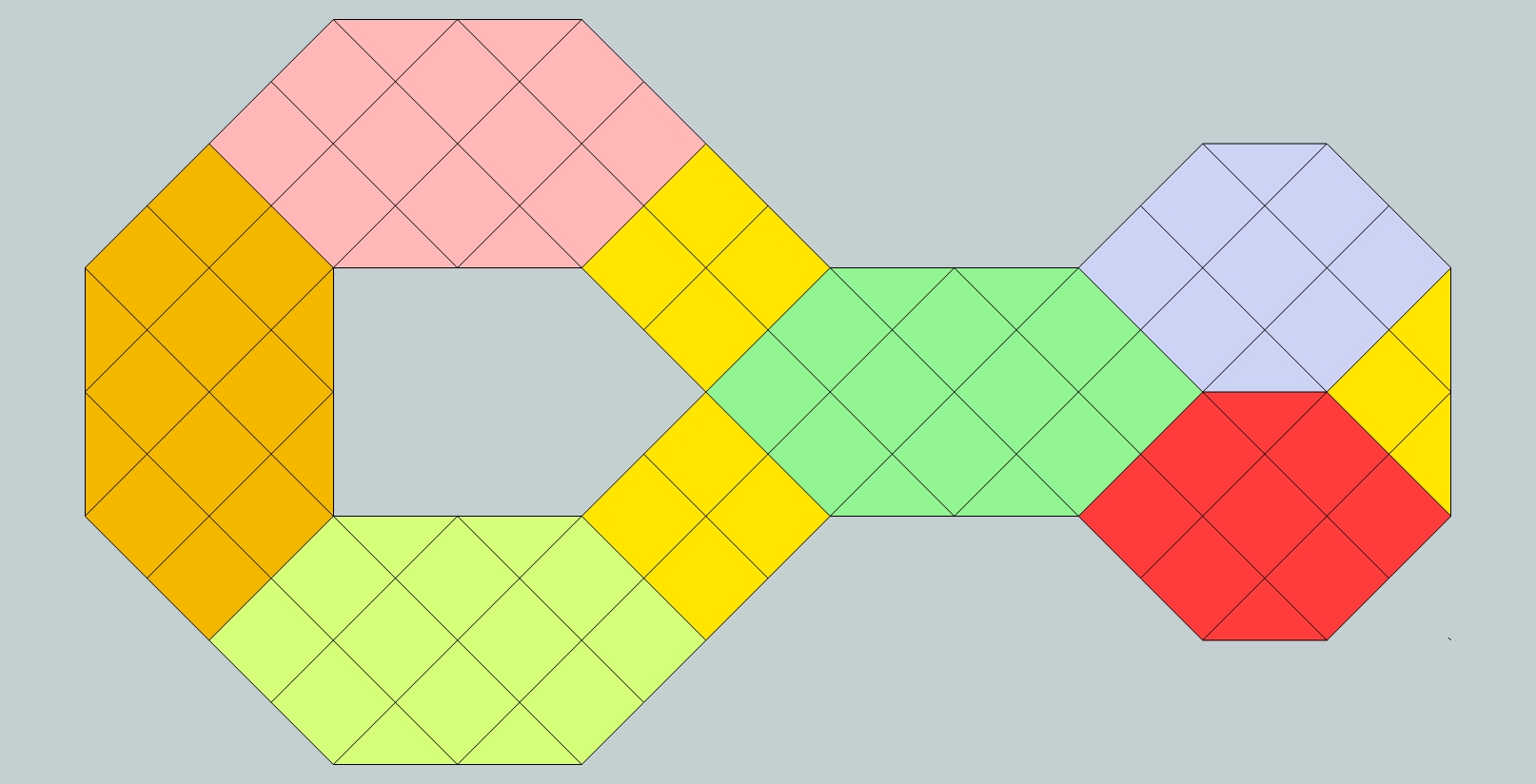

Un modulo con 4 testate potrebbe avere un senso se si volesse svluppare un sistema tipo questo:

Immagine:
Immagine
305,06 KB

Ma probabilmente è solo una pensata un pochino folle.......
Le mie realizzazioni - Il mio blog

Avatar utente
stizzy
Messaggi: 423
Iscritto il: ven feb 21, 2014 6:05 pm
Nome: Stefano
Regione: Emilia Romagna
Città: BOLOGNA
Età: 67
Stato: Non connesso
Contatta:

Messaggio da stizzy » gio apr 02, 2015 3:24 pm

Provo un sondaggio.
Quale delle due alternative piace di più?

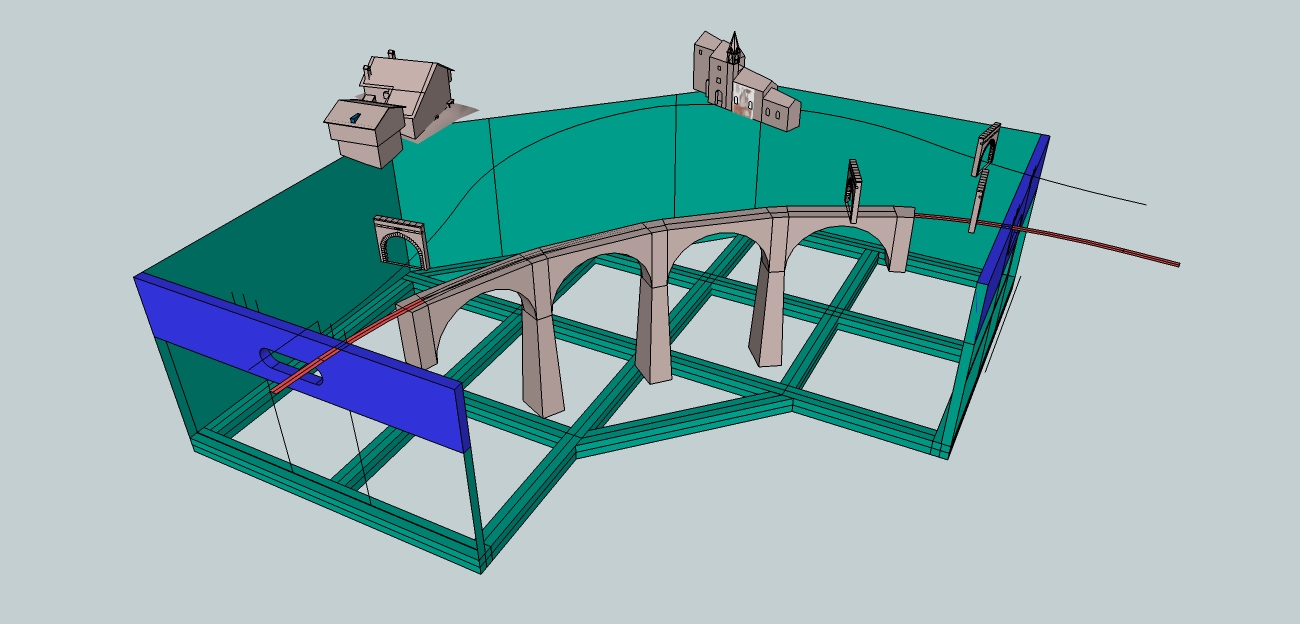

Alternativa 1

Immagine:
Immagine
462,76 KB

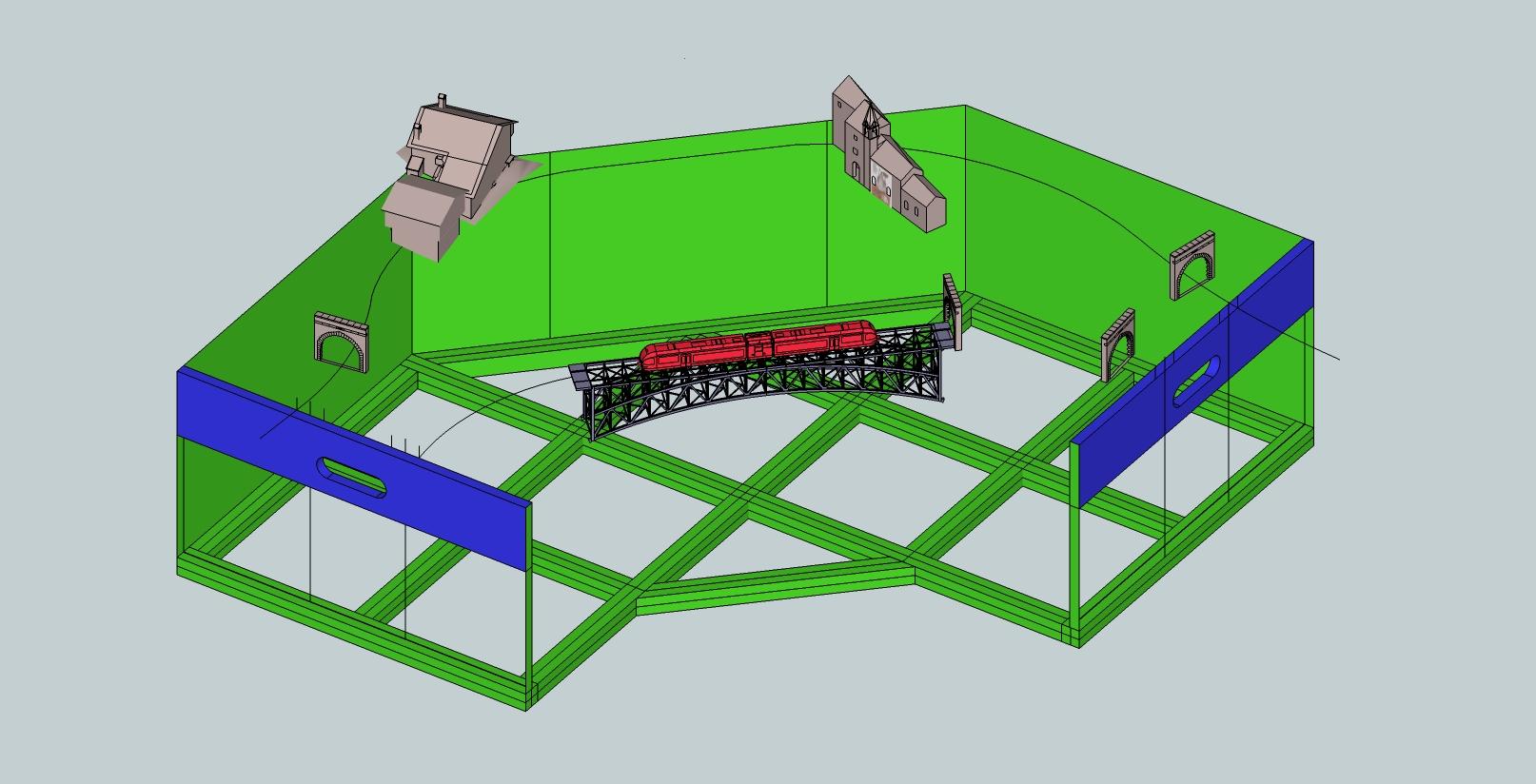

Alternativa 2

Immagine:
Immagine
423,3 KB
Le mie realizzazioni - Il mio blog

Avatar utente
acampanella
Socio GAS TT
Messaggi: 274
Iscritto il: lun ott 13, 2014 1:06 pm
Nome: Andrea
Regione: Friuli-Venezia Giulia
Città: Trieste
Età: 41
Stato: Non connesso

Messaggio da acampanella » gio apr 02, 2015 3:38 pm

Alternativa 1: preferisco i ponti in pietra :smile:
Andrea C.

Avatar utente
58dedo
Socio GAS TT
Messaggi: 1802
Iscritto il: mer dic 19, 2012 5:17 pm
Nome: diego
Regione: Lombardia
Città: Rovellasca
Età: 60
Stato: Non connesso

Messaggio da 58dedo » gio apr 02, 2015 3:52 pm

La scelta è ardua, già mi immagino lo scenary per ambedue, visto che nel modulare ci sono ambedue le tipologie di ponti, mi intriga maggiormente il ponte in pietra in curva, quindi ALTERNATIVA 1.
Comunque due ottimi progetti, complimenti Stefano :wink:
Diego

Avatar utente
Edimau
Messaggi: 514
Iscritto il: mar mar 18, 2014 7:41 pm
Nome: Maurizio
Regione: Umbria
Città: Assisi
Età: 64
Stato: Non connesso

Messaggio da Edimau » gio apr 02, 2015 4:44 pm

Ciao, forse sto dicendo una gran castroneria, ma...
vedendo come è stutturato il modulo, con le testate oblique, viene quasi l'idea di poter utilizzare la curva in maniera sia esterna che interna. Allora mi sorge un "[?]" Perchè mettere un binario in galleria? Non sarebbe possibile un ponte a doppio binario? Questo non creerebbe problemi di visuale da ogni parte lo si guardi.

Per il tipo di ponte, mi piacciono entrambi, ma data la presenza di altri ponti "metallici" sarei anch'io per quello in muratura.

Maurizio
Maurizio - "Cogli l'attimo fuggente". Seee... facile a dirsi!!!

Avatar utente
Flavio
Socio GAS TT
Messaggi: 1092
Iscritto il: dom gen 20, 2013 12:57 pm
Nome: Flavio
Regione: Lombardia
Città: Rozzano
Età: 61
Stato: Non connesso

Messaggio da Flavio » gio apr 02, 2015 5:09 pm

Due ottimi progetti, complimenti Stefano. Dovendo esprimere un parere anch'io opto per la soluzione N° 1.
Flavio - C.M.P. Club Modellismo Pavese - GAS TT

Avatar utente
adobel55
Socio GAS TT
Messaggi: 7704
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 63
Stato: Non connesso

Messaggio da adobel55 » gio apr 02, 2015 5:26 pm

Anche io preferisco il ponte in muratura.
Complimenti.
Ciao.
Adolfo.

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 12910
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Messaggio da MrMassy86 » gio apr 02, 2015 7:25 pm

Entrambi i progetti sono molto belli, tra i due anch'io preferisco il primo [;). Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 62
Stato: Non connesso

Messaggio da Docdelburg » gio apr 02, 2015 8:59 pm

Anch'io faccio il tifo per il ponte in muratura, specie perchè è a binario unico e questo lo rende ancora più spettacolare come le realizzazioni a cui ci hai abituato. :grin:
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

"La prossima volta che nasco ateo, lo faccio in un paese dove quelli che credono in Dio credono in un Dio felice" Hubert Reeves

Avatar utente
Egidio
Messaggi: 10828
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 54
Stato: Non connesso

Messaggio da Egidio » gio apr 02, 2015 9:53 pm

Preferisco la prima alternativa perche' permette di poter maggior volumi ed importanza al paesaggio. E il ponte in curva e' davvero molto
intrigante. Saluti. Egidio. :cool:
Egidio Lofrano

Avatar utente
cararci
Socio GAS TT
Messaggi: 4299
Iscritto il: gio ott 04, 2012 2:56 pm
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Età: 67
Stato: Non connesso

Messaggio da cararci » gio apr 02, 2015 10:23 pm

Il sondaggio si sta rivelando un plebiscito a favore della prima soluzione, alla quale do anch'io la mia preferenza.
