Progetto modulo Fremo con bivio e PL

[Egidio]

Ottimo Doc !! Saluti. Egidio.

[MrMassy86]

Stai procedendo molto bene Massimiliano

[elmofer]

Bel lavoro pulito fin qui Doc! :geek:

[Flavio]

....... e complimenti anche a quest'altro tuo lavoro!

[Docdelburg]

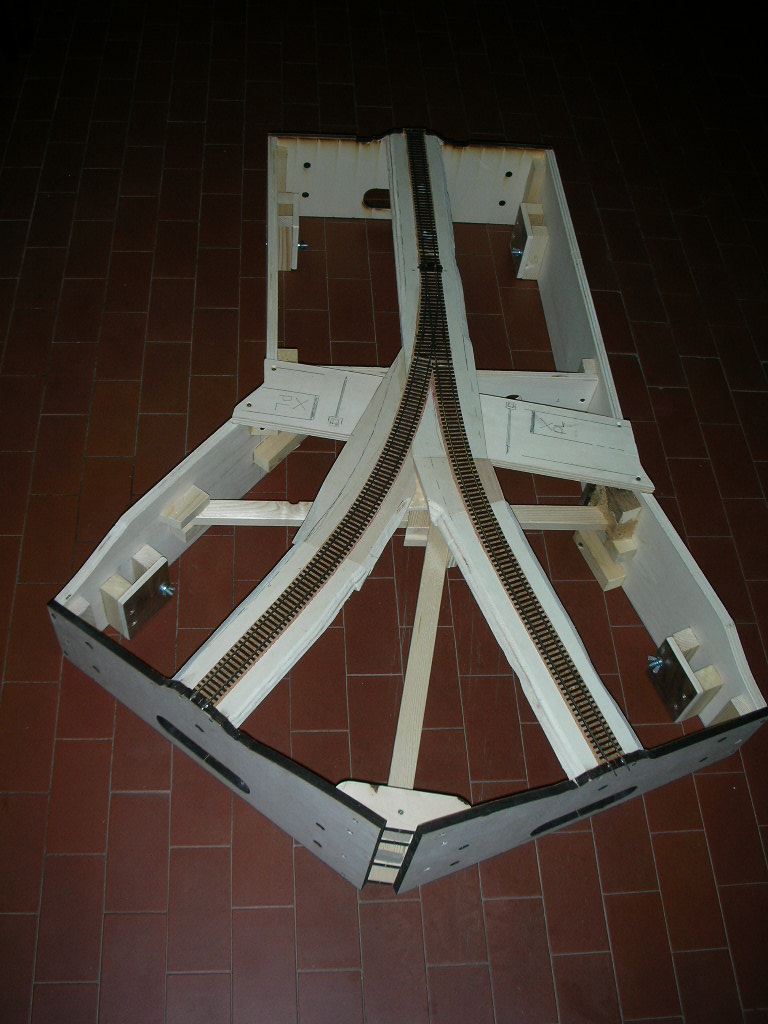

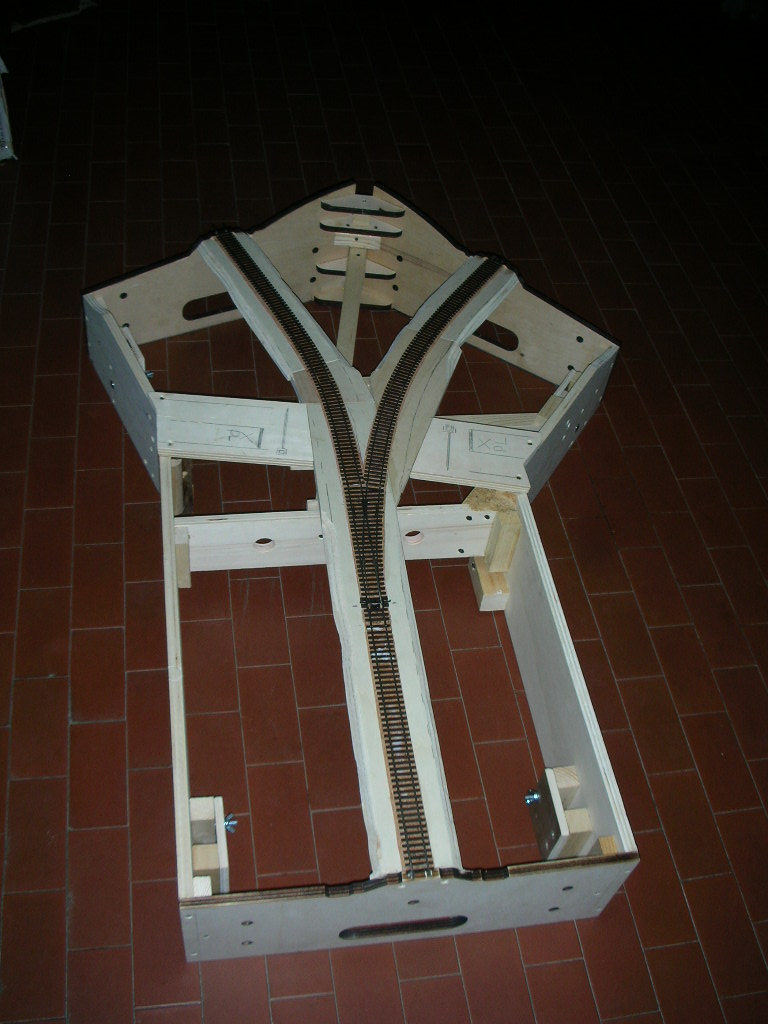

Posati e fissati i binari così come la sede della strada con il futuro PL.

Immagine:

136,98 KB

Immagine:

142 KB

[adobel55]

Direi che è un ottimo lavoro.
Avrà un nome oppure solo modulo bivio.
Ciao
Adolfo

[Egidio]

Ottimo lavoro Doc. Saluti. Egidio.

[MrMassy86]

Bel lavoro Mauro Massimiliano

[Docdelburg]

Grazie a tutti....

......
Avrà un nome oppure solo modulo bivio.
Ciao
Adolfo

Avrà sicuramente un nome che comparirà anche sulla cabina di manovra (tipo Dubino Rivarossi) che andrò a posare in prossimità del bivio, ma ancora non l'ho trovato.

[v200]

Fermodellista completo il nostro DOC!
Ottimo lavoro da manuale.
Roby

[adobel55]

Avrà sicuramente un nome che comparirà anche sulla cabina di manovra (tipo Dubino Rivarossi) che andrò a posare in prossimità del bivio, ma ancora non l'ho trovato.

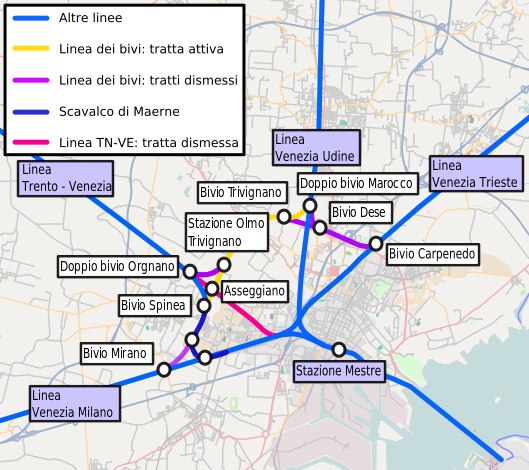

Allego un'immagine della Linea dei Bivi nel veneto, ce ne sono tanti, potresti attingere il nome da uno di questi.
Personalmente mi piace "Bivio Trivignano".
Ciao.
Adolfo

Immagine:

229,15 KB

[Egidio]

C'e' solo l'imbarazzo della scelta....... Saluti. Egidio.

[Docdelburg]

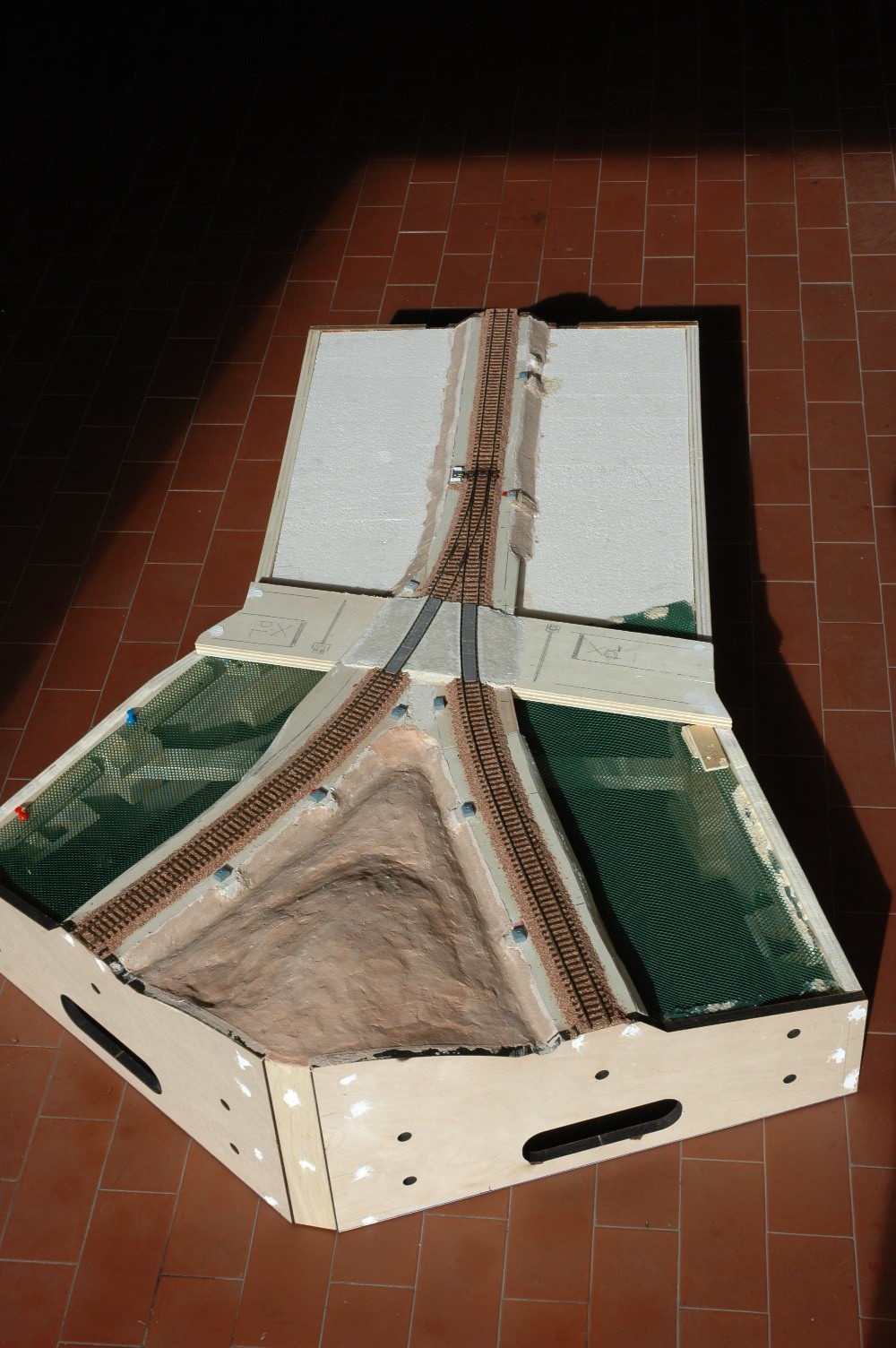

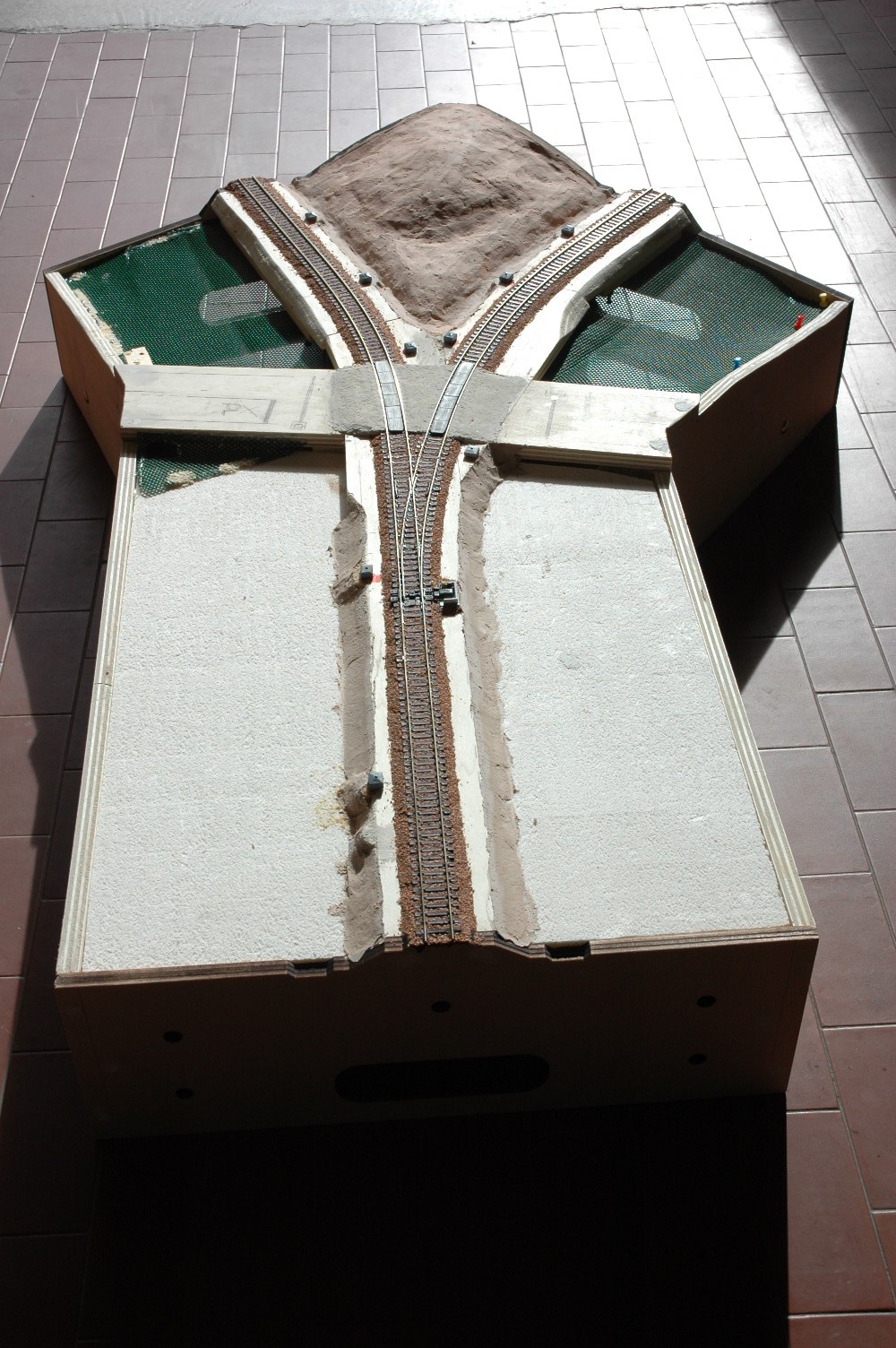

Progressione lavori

Immagine:

422,23 KB

Immagine:

356,03 KB

[MrMassy86]

Molto bene Massimiliano

[Egidio]

Ottimo Doc !! Saluti. Egidio.

[Docdelburg]

Mentre in contemporanea si ammirano i lavori di Luciano e Giuseppe (Qdp) io arranco col mio bivio giocando seriamente per la prima volta con i servomotori.
Ho motorizzato il passaggio a livello prima di procedere con un minimo di scenografia.
Ogni sbarra ha un suo servo e la regolazione dei fine corsa e della velocità è risultata facile e veloce grazie alla combinazione di centrale ClaudiaCS interfacciata a Rocrail e decoder sempre di Nuccio.
Per ora il comando del PL non è riunito in un unica azione; comando ogni sbarra singolarmente ma mi interessava verificarne inizialmente il buon funzionamento.

[MrMassy86]

Molto bene Mauro, mi sembra tutto ok Massimiliano

[cararci]

Caspita, si prospetta un'opera ammirevole!

Ti ho reso visibile il video senza link.

[luciano lepri]

Io credo che venga fuori un bel lavoro, a giudicare dall'inizio!!! Dovresti essere così gentile da togliermi una curiosità. Ma quelle testate le costruisci te oppure sono manufatti di commercio? Sono proprio ignorante in materia di moduli!!!!

[marioscd]

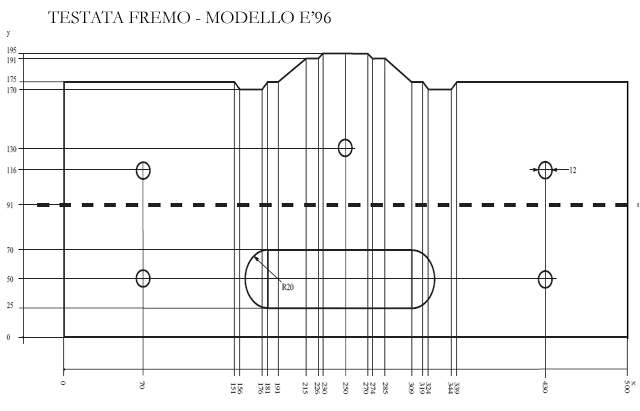

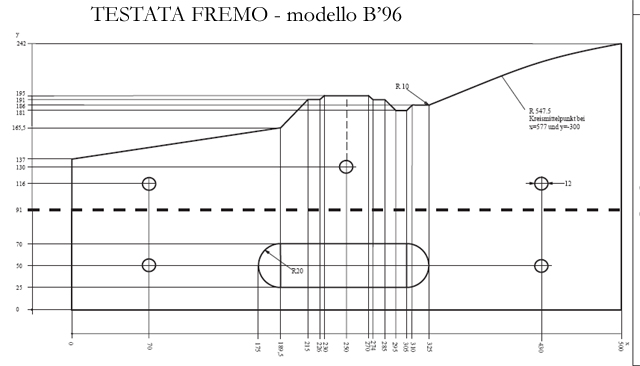

sono testate unificate FREMO tagliate al laser, di solito su compensato di betulla di 1,2 o 1,5 cm. Esistono diverse tipologie di testate ma le due più diffuse, per le linee a binario unico, sono le E96 ( http://www.scalatt.it/public/data/Docde ... %20E96.jpg ) e le B96 ( http://www.scalatt.it/public/data/Docde ... %20B96.jpg ) rispettivamente profilo di pianura e profilo di mezza costa. Queste testate di solito vengono fatte realizzare dai Club che dispongono di impianti FREMO (anche noi del CMP avevamo fatto realizzare un certo numero di E96 mentre il club CV19 aveva fatto fare le B96) ma, in ogni caso, i disegni PDF originali quotati si possono reperire direttamente sul sito FREMO.

ciao

[Egidio]

Alla grande Doc !! Saluti. Egidio.

[luciano lepri]

sono testate unificate FREMO tagliate al laser, di solito su compensato di betulla di 1,2 o 1,5 cm. Esistono diverse tipologie di testate ma le due più diffuse, per le linee a binario unico, sono le E96 ( http://www.scalatt.it/public/data/Docde ... %20E96.jpg ) e le B96 ( http://www.scalatt.it/public/data/Docde ... %20B96.jpg ) rispettivamente profilo di pianura e profilo di mezza costa. Queste testate di solito vengono fatte realizzare dai Club che dispongono di impianti FREMO (anche noi del CMP avevamo fatto realizzare un certo numero di E96 mentre il club CV19 aveva fatto fare le B96) ma, in ogni caso, i disegni PDF originali quotati si possono reperire direttamente sul sito FREMO.

ciao

Ti ringrazio per il chiarimento.

[Docdelburg]

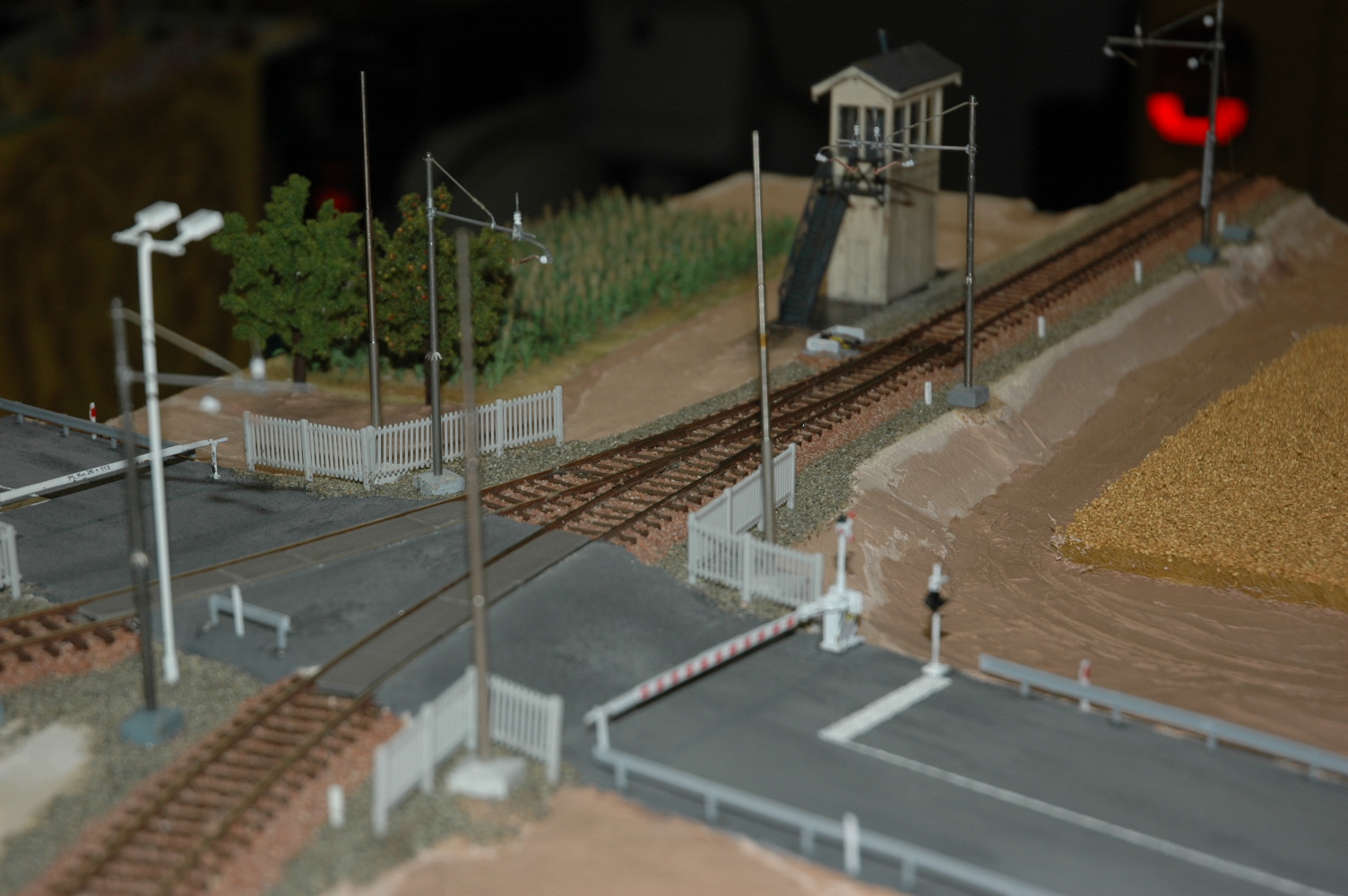

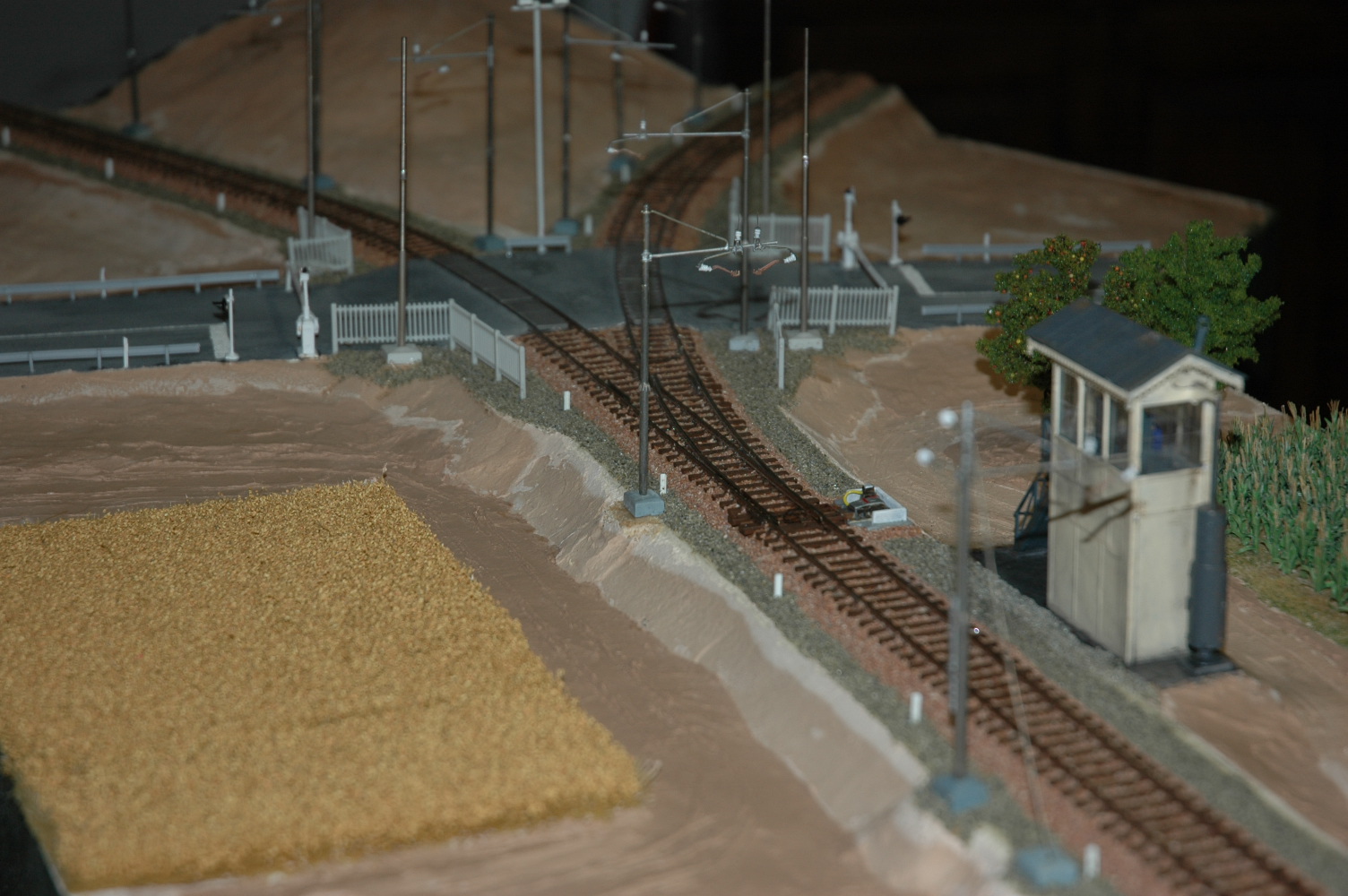

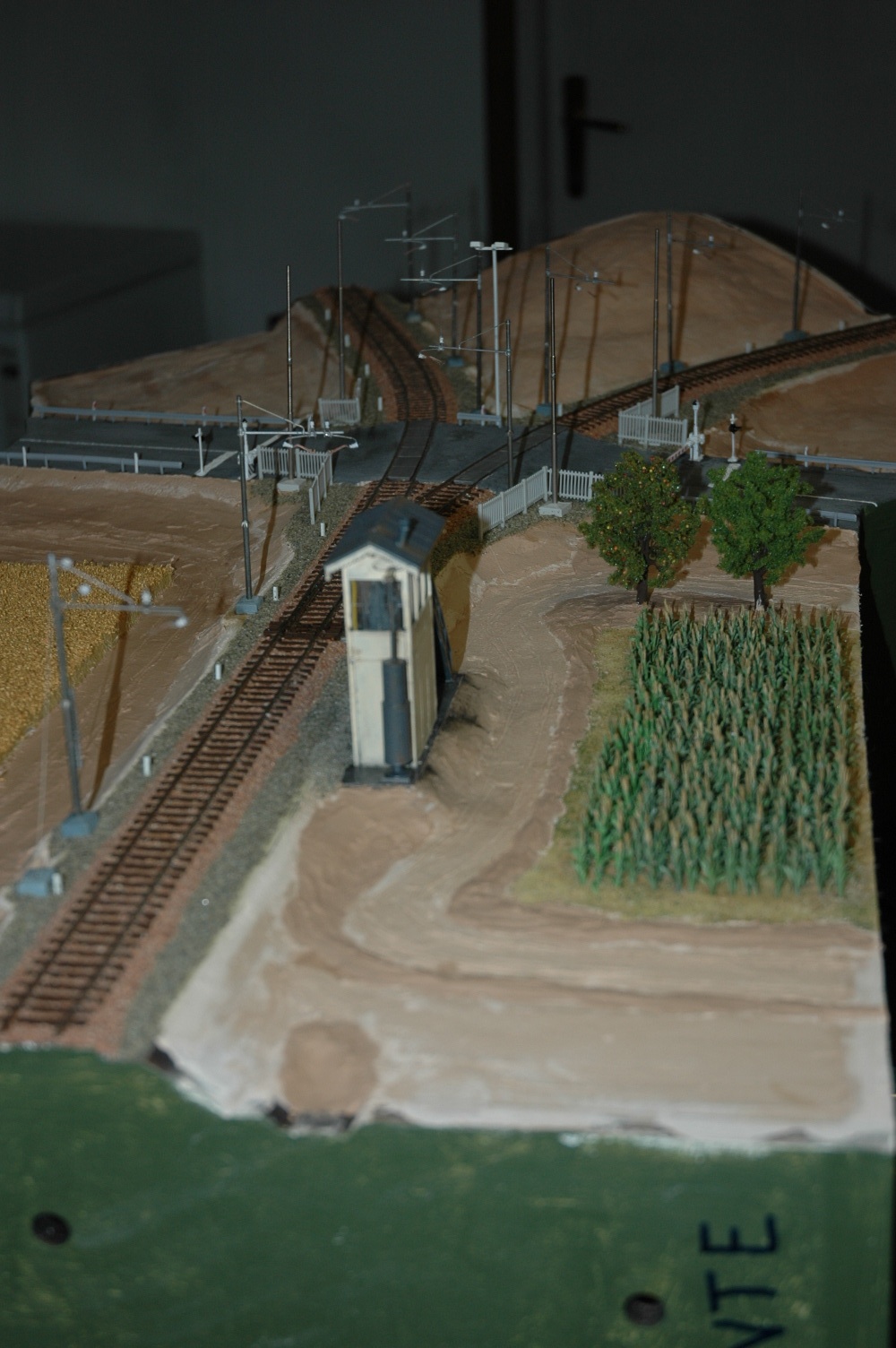

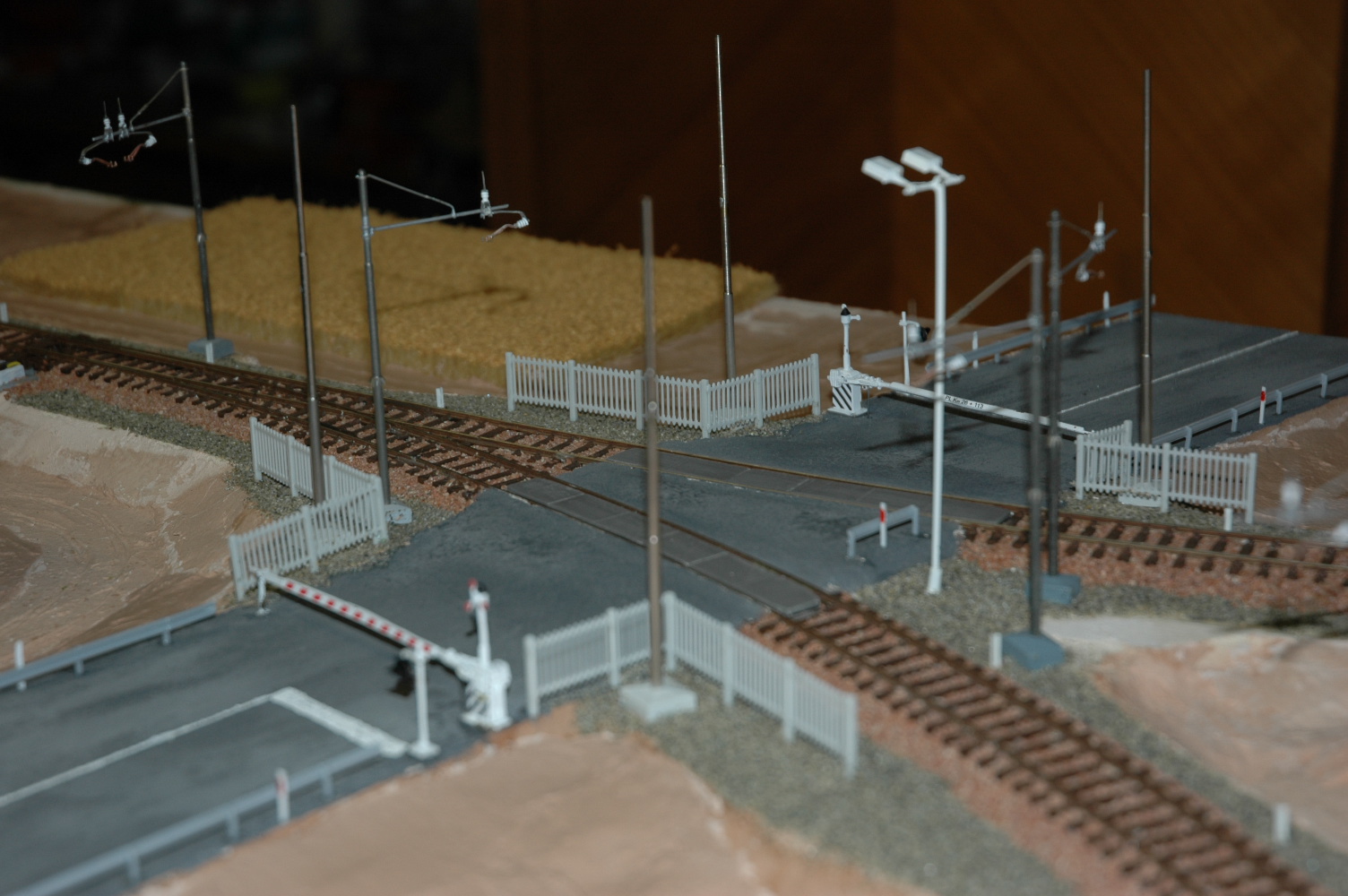

I lavori proseguono e comincia a delinearsi un minimo di scenografia.
La cabina è illuminata, il palo della luce è funzionante così come i semafori delle sbarre che si accendono col rosso a sbarre abbassate.
La palificazione non è ancora fissata.

Immagine:

380,82 KB

Immagine:

404,78 KB

Immagine:

412,48 KB

Immagine:

407,67 KB

[Roberto Fainelli]

Molto bello. Qualche dritta sulle piante di mais?

[Docdelburg]

Molto bello. Qualche dritta sulle piante di mais?

Grazie! Per il mais ho usato un prodotto commerciale Faller

http://www.ebay.it/itm/401008134350?_tr ... EBIDX%3AIT
