Progetto di modulo per caricamento convogli e/o transito alternativo

[IpGio]

Rimanendo nelle misure di Carlo, allego la mia idea con un tratto rettilineo (in alto) per la posa sui binari e un binario interno per far scorrere il treno man mano che si allunga.

Roberto, ma che libreria simboli hai usato?
Il modulare è in scala TT... e i codici che sono riportati nella tua proposta corrispondono alla Piko in H0.
IpGio

[Senialas]

Carlo le misure che vedi sono state espanse (120/87)per la scala H0 non avendo un sw con binari in scala TT. Se usi binari in TT le misure coincidono con le tue.

[cararci]

Facendo tesoro del suggerimento di Roberto (Senales), che ringrazio, ho inserito un tronchino dritto da 62 cm. per il caricamento, lasciando i due binari di transito che facciano da stazione nascosta. Il modulo aggiuntivo misura 52 cm. di profondità.
Avevo dimenticato di sottolineare che il progetto prevede l'utilizzo di binari e deviatoi che avevo già acquistato.

Penso di realizzare i due moduli, eventualmente con ulteriori modifiche necessarie (forse per Verona), anche se verrà realizzato un caricatore come prospettato da Adolfo o altri.
.

[MrPatato76]

Carlo buon lavoro!
Verifica solo la circolabilità delle carrozze passeggeri.

[IpGio]

Quindi Carlo se ho ben inteso il tronchino per il carico di un nuovo convoglio, mentre i due binari per scarico e stazionamento.
Rimane un solo dubbio, almeno per me, dei 4 deviatoi che dovrebbero essere non in vista a meno che il rilievo non sia realizzato in modo che lato operatori si possa vedere ed operare senza fatica, tenendo conto del fondale.
Mi viene in mente il tratto abbandonato nel 1998 della ferrovia del Brennero, "La chiusa di Ceraino", con le pareti rocciose a strapiombo sulla ferrovia.
In questa discussione tratta dal forum marklinfan... alcune foto che riproducono bene la realtà tra ferrovia e natura.
Linee ferroviarie abbandonate - Fonte marklinfan
Naturalmente più che considerare la linea tra parete rocciosa e fiume Adige, mi riferisco all'abbinamento portale gallerie e parete rocciosa, da notare la foggia della vela del segnale posto prima del portale sud della galleria.
Sta a Te comunque trovare la soluzione migliore...

IpGio

[58dedo]

bell'idea Carlo,
anch'io presenterò a breve il mio modulo definitivo di anello di ritorno con stazione nascosta a tre binari, ma attenzione ai raggi delle curve, per non avere problemi di transito, deragliamenti ecc., i raggi di curvatura non devono essere inferiori a R21 raggio di 353 mm., ci sono loco che i produttori indicano idonei raggi di curvatura minimi di 310 mm.

[cararci]

La geometria del tracciato è da definire meglio, ma certamente non andrà sotto i 310 di raggio.

[58dedo]

gli anelli di ritorno installati a Novegro hanno raggio 353 mm., a 310 mm. un convoglio di carrozze o un lungo convoglio di carri passa indenne un giro di 360°?

[cararci]

Ho già eliminato tutte le curve da 310, il tracciato avrà soltanto curve di 353º.

[MrMassy86]

Molto interessante anche i progetto di Carlo, seguirò gli sviluppi con interesse!
Massimiliano

[cararci]

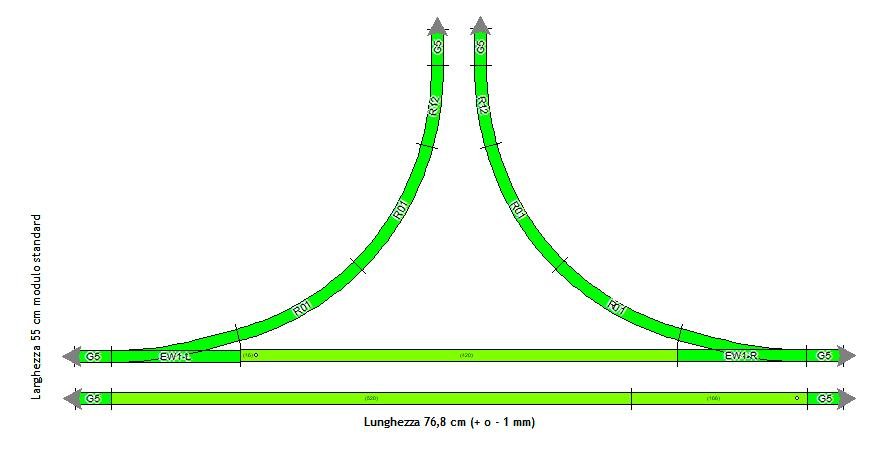

Ultima versione del progetto. Le curve sono tutte di 353°, il tronchino misura 58 cm. nella parte dritta e 104 cm. complessivamente, le curve nella parte nascosta sono lunghe una 115 e l'altra 97 cm. da fine gallerie a deviatoio. I tre deviatoi a vista andrebbero elettrificati, ma non so quali motori siano più adatti.

[Senialas]

Analogico o digitale?

[cararci]

Il modulare TT per adesso è tutto analogico.

[adobel55]

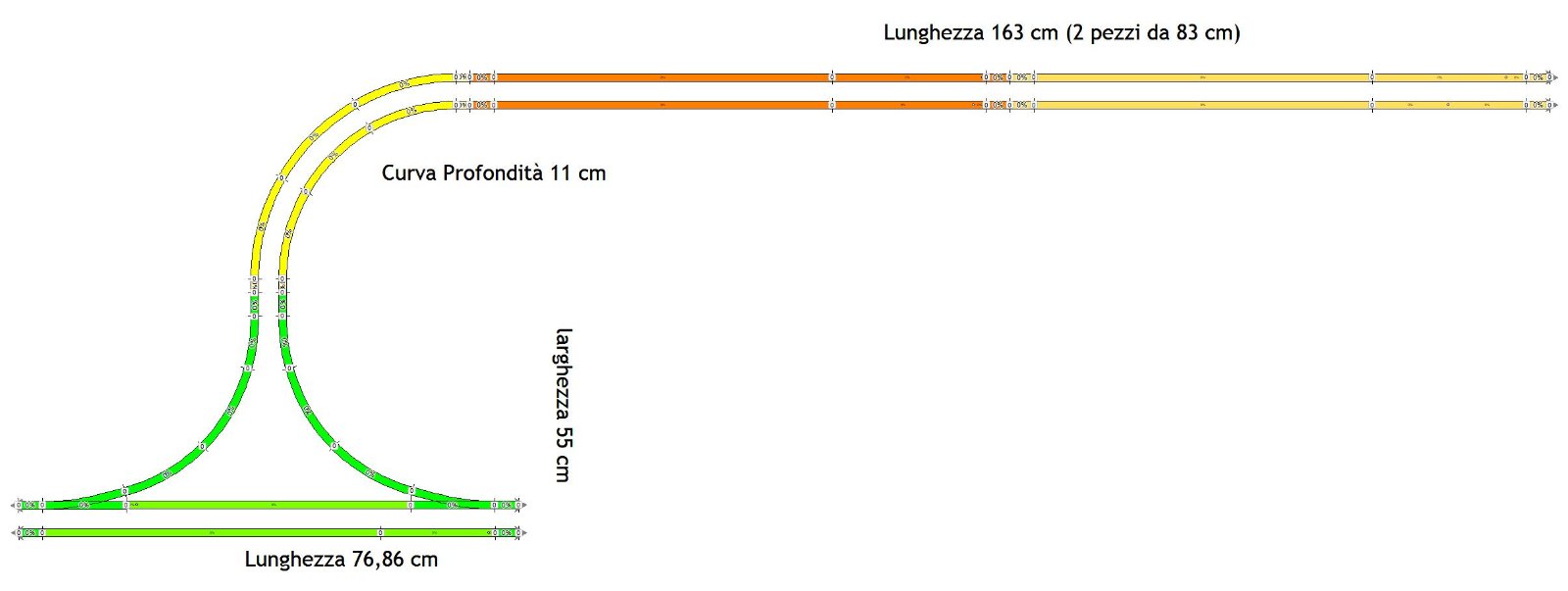

Ciao, come anticipato ho elaborato il progetto definitivo per il caricatore dei treni per il modulare.
Il progetto si basa su tre principali concezioni, semplicità, trasportabilità e flessibilità di inserimento nei layout del modulare.
Di seguito le immagini del progetto che sarà realizzato da me e da Piergiorgio.

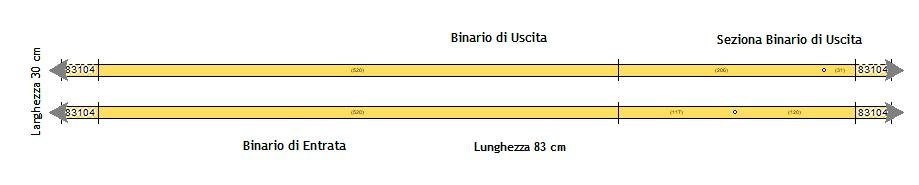

Il caricatore è composto da 4 moduli.

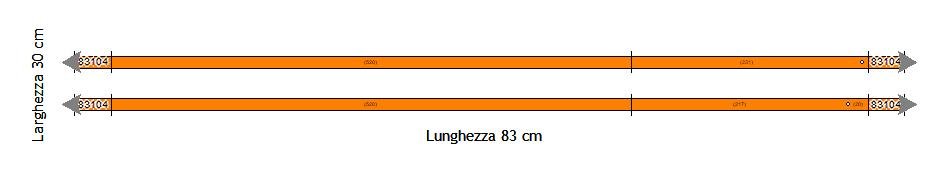

la curva è ambivalente può essere montata a destra o sinistra, i moduli rettilinei sono due e se ne può montare uno solo ma si accorcia la capienza a soli 83 cm, si puossono montare i moduli rettilinei senza la curva al modulo principale.
La lunghezza dei rettilinei è stata calcolata su 6 carrozze da 22 cm + la loco, da tenere conto che in uscita ho intenzione di sezionare il binario per 20 cm.
Un saluto.

[C_A]

E' molto bello. Ma tutto il sistema, modulo di routine compreso, ha un ingombro di 218 cm per 110 cm. Ve lo consentiranno?

[adobel55]

Scusa Francesco come hai calcolato le misure.
A me non risulta 110 cm

[C_A]

Adolfo non preoccuparti, per la serie 3+2=6!!! Segui il mio ragionamento! Il modulo, quello coi binari verdi, è 55 cm. I binati curvi gialli hanno una profondità 42 cm. 55+42=97 Tredici centimetri di spazio di sicurezza me li prendo, totale 110 centimetri.
Se non è così, allora com'è??!!
Ciao Adolfo!!!

[adobel55]

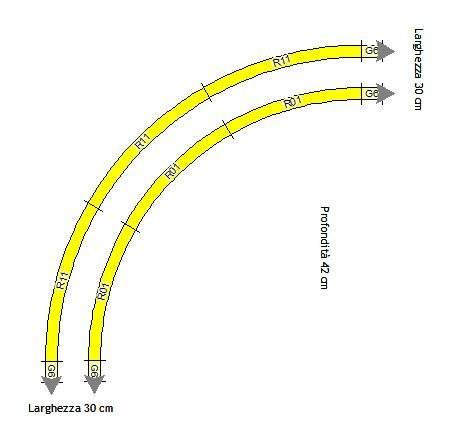

Verifico meglio ma nei 42 cm sono comprese le larghezze di 30 cm del rettilineo più 12 cm di spazio vuoto tra il rettilineo e il modulo adiacente. Quindi all'interno entra per 42 cm dall'esterno sono 42 + 55 cm totale 97 cm.
Nei 30 cm ci sono 6 cm dei binari e 12 cm a destra e a sinistra come piano di appoggio per rotabili, possiamo ridurre a 7, la larghezza dei moduli rettilinei sarebbe 20 cm. Per profondità totale di 35 cm.

[C_A]

Sì, e nel totale, cioè tutto montato, arrivi alle misure che dico io, e anche un po' oltre: nel totale è 42+55+35=132.
E qui è il mio dubbio: nel totale, quando è tutto montato, ve lo permetteranno? Fosse per me Vi permetterei un modulo nascosto al pubblico, messo in verticale rispetto al plastico, di almeno due metri, con la vostra piccola officina per riparare i rotabili, e lunghi rettilinei con tanto di scivoli di ingresso per immettere i rotabili. Comunque, a me la soluzione che proponi piace! Speriamo che piaccia a chi vi ospita!!!
Ciao!! Buona Notte!!
Francesco

[adobel55]

Francesco, le misure non sono quelle che dici te, se riesco provo a fare un disegno per chiarire.
Ciao.

[C_A]

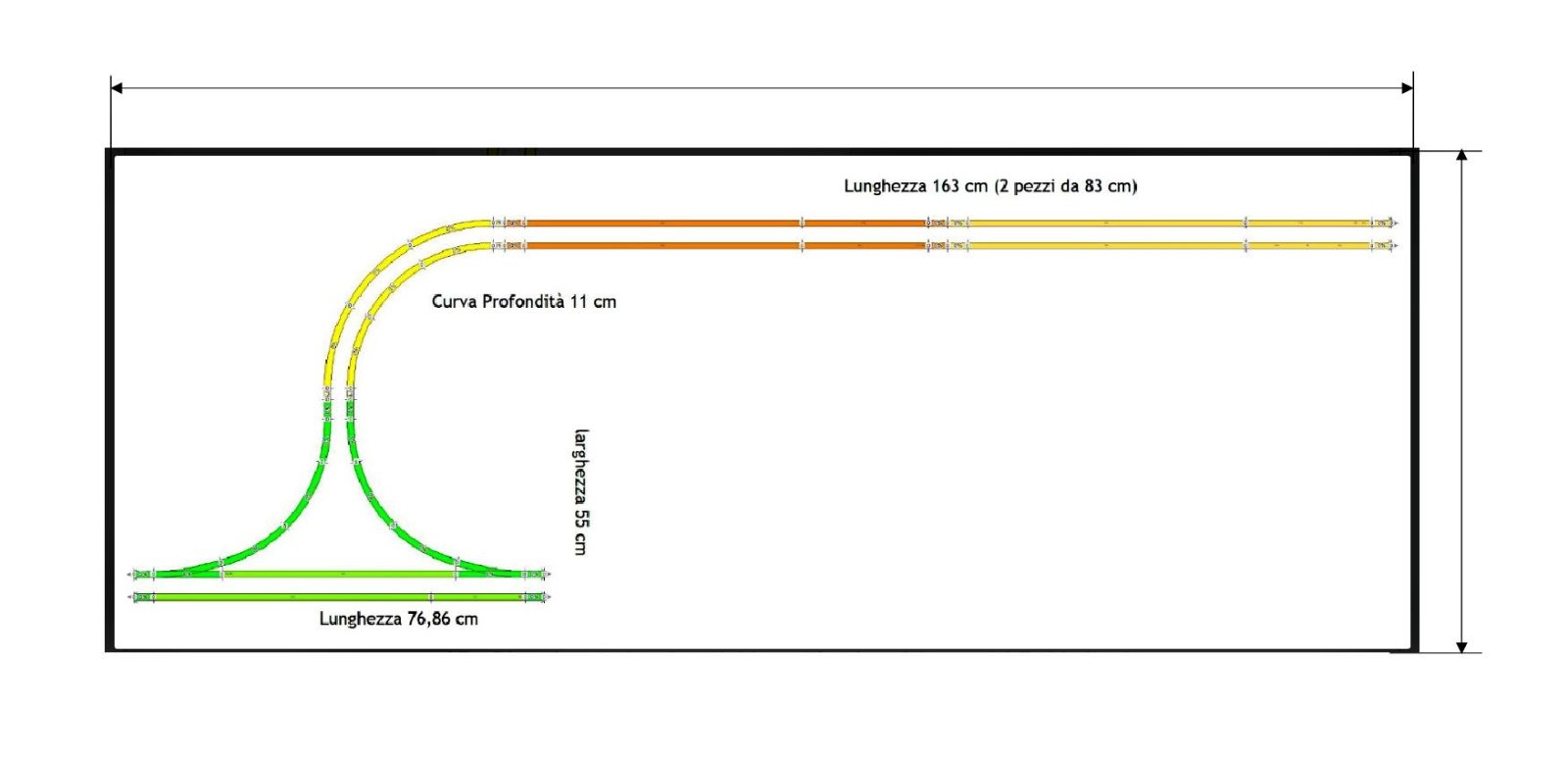

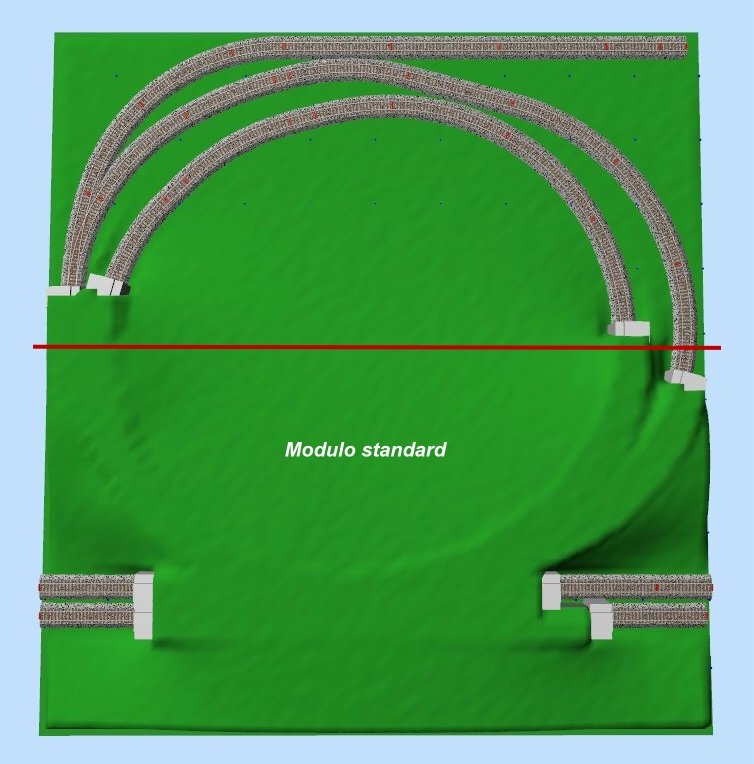

Adolfo, il disegno è qui. Lo devi completare mettendo i valori numerici alle quote che ho indicato. Così ti rendi conto anche di come sto interpretando tutto e cosa mi sfugge e non capisco!!
Ciao e grazie per l'attenzione!!!

[cararci]

Sono iniziati i lavori di costruzione del doppio modulo per una stazione nascosta.
Dimensioni 100 x 110.

[cararci]

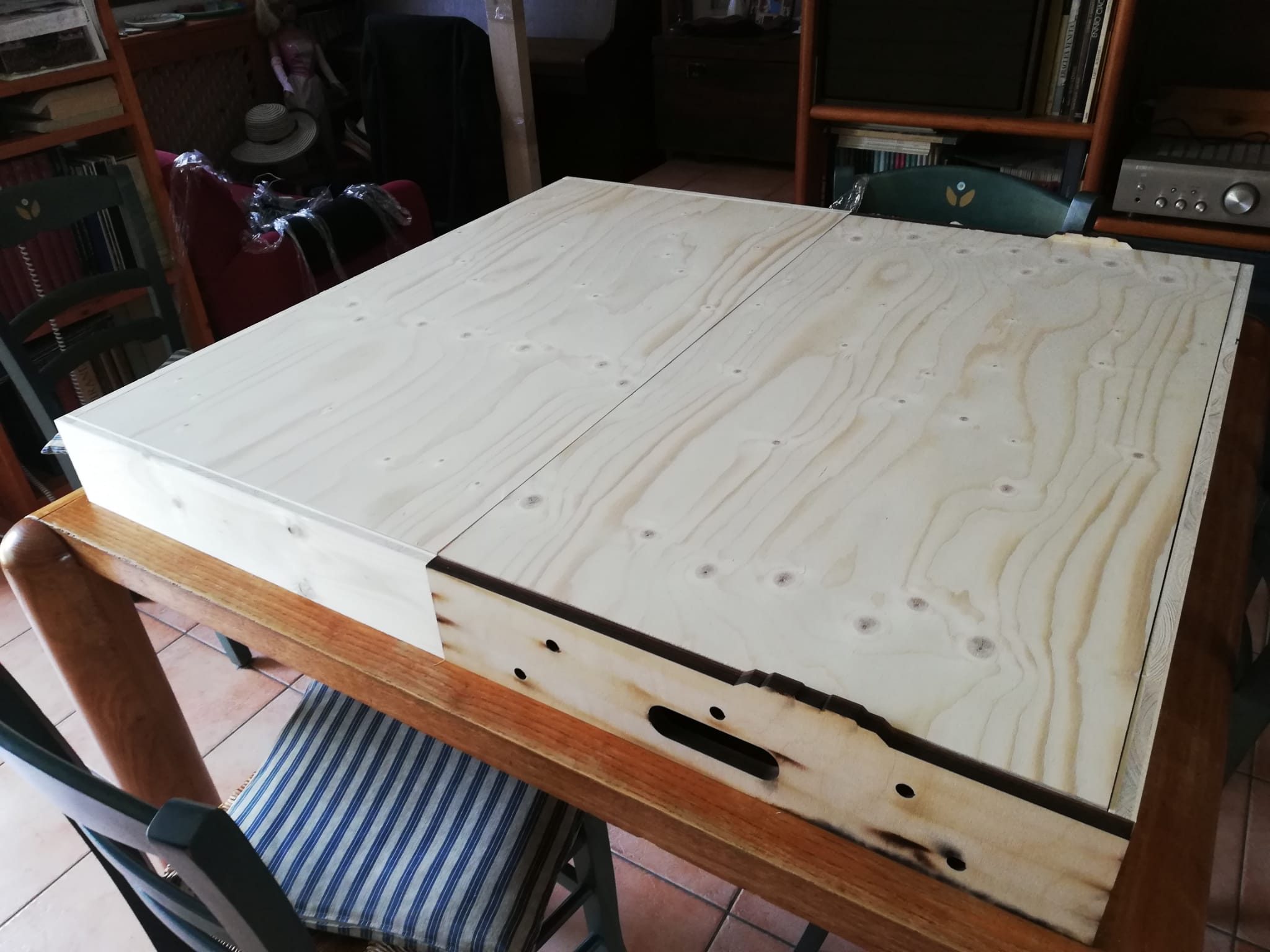

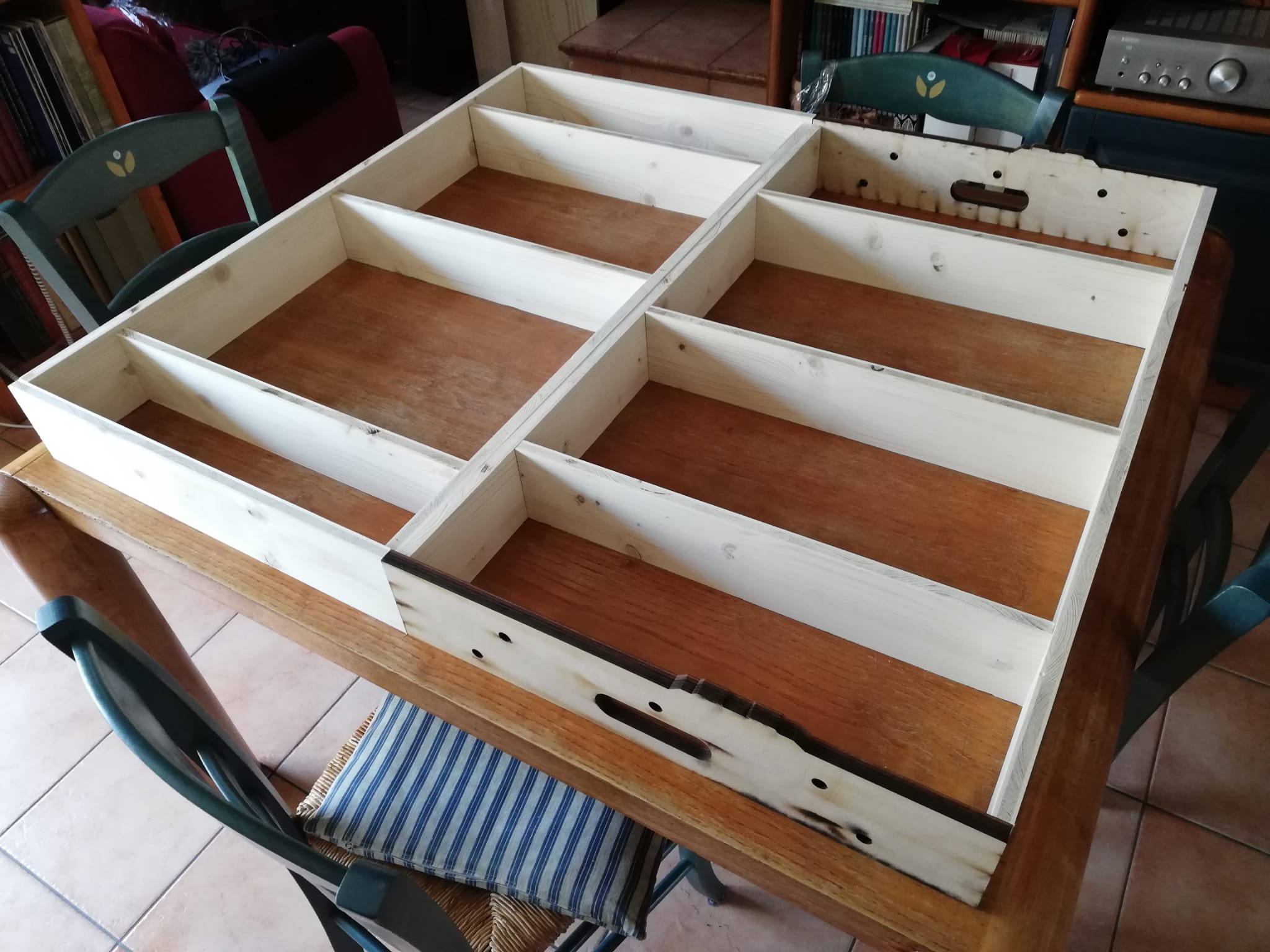

Il ripiano

[cararci]

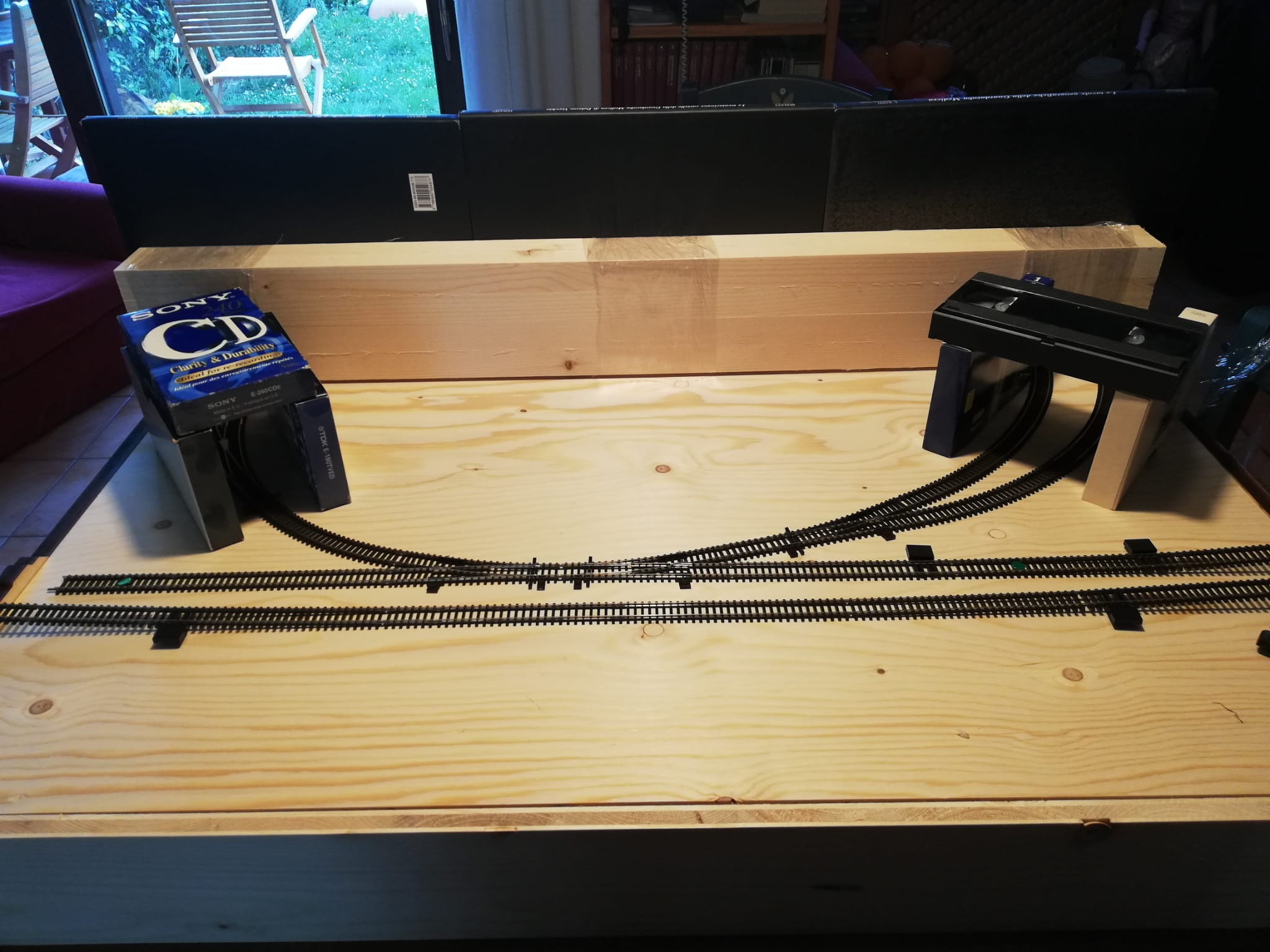

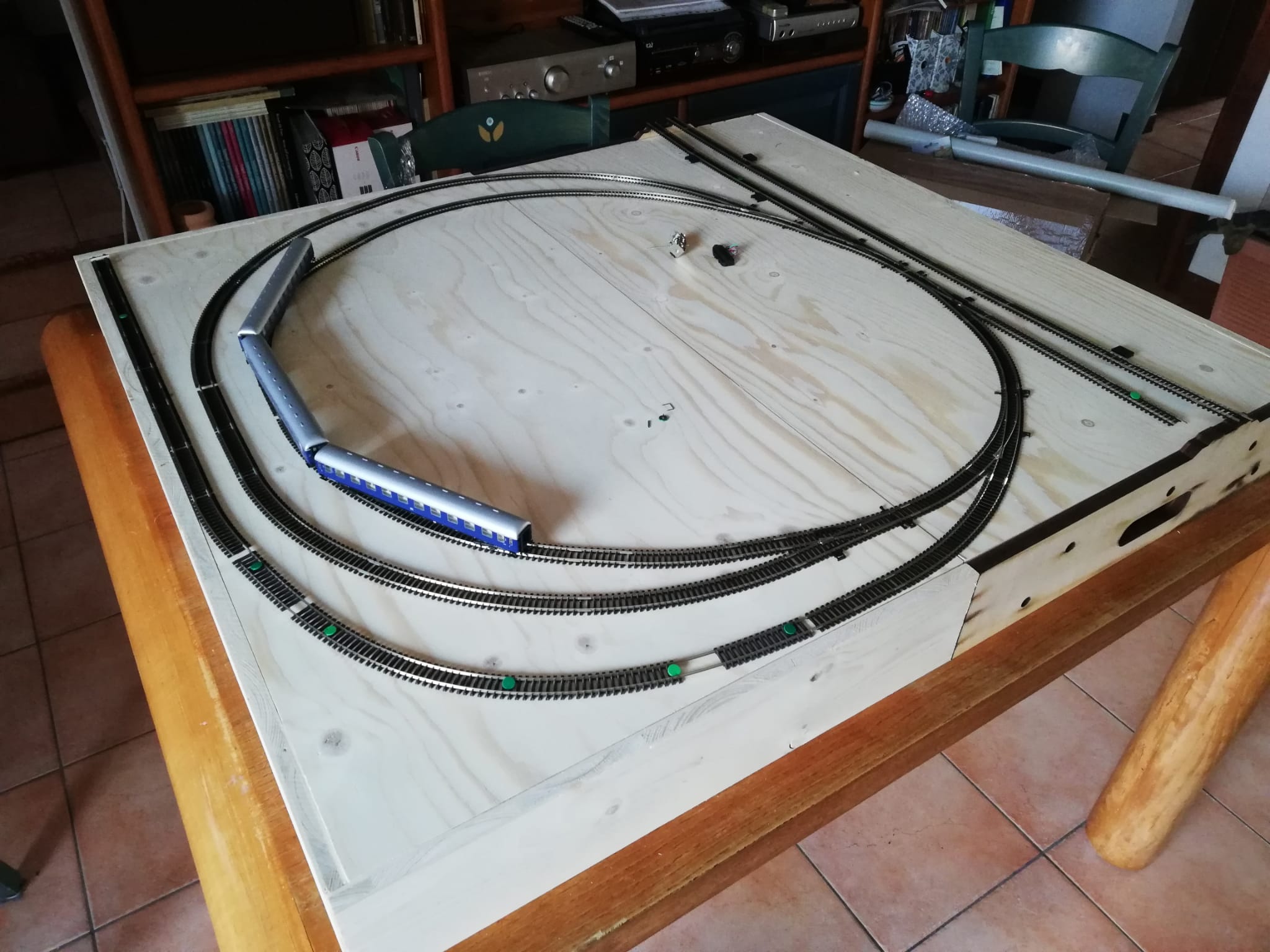

Il tracciato

[cararci]

La simulazione delle gallerie e del fondale in ambiente collinare, che nasconderà la stazione.
