Plastico "Val di Mezzo"

[MarcoMN]

Aggiornamento di oggi:
... omissis...
E' stato prodotto con ...... e un foglio in PVC prestampato di un piccolo produttore toscano di cui adesso non ricordo il nome.
... omissis ...

Mi son ricordato di chi era il muretto in foglio di PVC è di Linea Secondaria .
Prezzo onesto per la qualità del materiale e sopratutto, trovo, il genere non facile da riprodurre manualmente.

Adesso mi aspetta un po' di progettazione per i muri di ritegno che sostengono le spalle del rilievo su cui poggia la doppia linea sopraelevata. Voglio trovare un modo per riprodurre manualmente i segni del legno (gli spazi tra un cassero e l'altro) nei getti di conglomerato cementizio.
A presto, spero.


(Ps.-adesso mi tocca colorarli proprio uguali quei muretti. Ohimè.)

[MarcoMN]

La sfida di oggi è: realizzare le piastre pedonabili per i ponti metallici, quelle messe a protezione contro le cadute in mezzo alle travi della struttura per i manutentori.

Se qualcuno ha consigli son ben accetti: pensavo di agire con lo stesso sistema che ha usato AXEL per i marciapiedi di stazione.

A presto.

[Andrea]

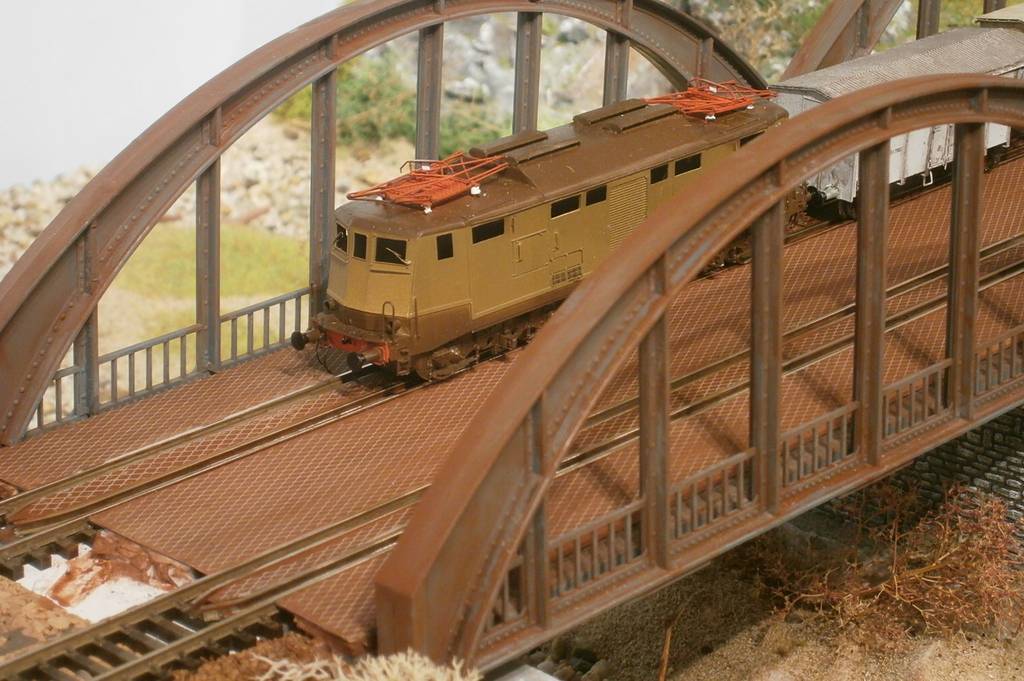

Nel mio viadotto San Carlo ho utilizzato il Plastruct che mi aveva procurato il Doc e che vedi qui:
http://www.scalatt.it/bottega%20plastic ... %20vie.htm
Ho quindi fatto una cosa unica, eventualmente potresti utilizzare anche del cartoncino rigido adeguatamente colorato o del forex.

[MarcoMN]

Letta la pagina (Bella realizzazone, la ricordo ancora dal vivo). Il prodotto è davvero interessante, però dovrei fare un ordine che proviene dall'estero. Un pò scomodo.

Penso che procederò comunque come avevo intenzione facendo con quel che ho a disposizione: un pò di plasticard, l'aerografo e carta e stampante.
Se ne esce qualcosa di poco interessante, rinuncerò e proverò a cercare quel materiale, o uno simile, alla fiera di Verona.
Grazie del consiglio.

[Andrea]

Per il camminamento, potresti anche usare le strisce di plastica in rilievo per imballare i pacchi.
Non so se hai presente...

[MarcoMN]

Forse ma non sono sicuro, cosa intendi? Forse le "reggie" ?

[Andrea]

Si, le regge per imballaggi, non ricordavo come si chiamassero.
Possono sempre far comodo...

[MarcoMN]

Ottima idea! Appena me ne capitano a tiro ci do un occhiata. Credo abbiano lo spessore giusto e per gli ingombri che devo ricoprire, la sua larghezza tipica è fin d'avanzo...
Grazie del consiglio !

[dilan]

L'idea delle "regge" è buona, ma credo che non sarà facile trovare quelle con i rombi in scala TT.

[MarcoMN]

No Antonio, il mio caso è in H0.

Cmq ancora non mi rendo conto se la "zigrinatura" sarà sufficientemente in scala, se non altro provo.

[MarcoMN]

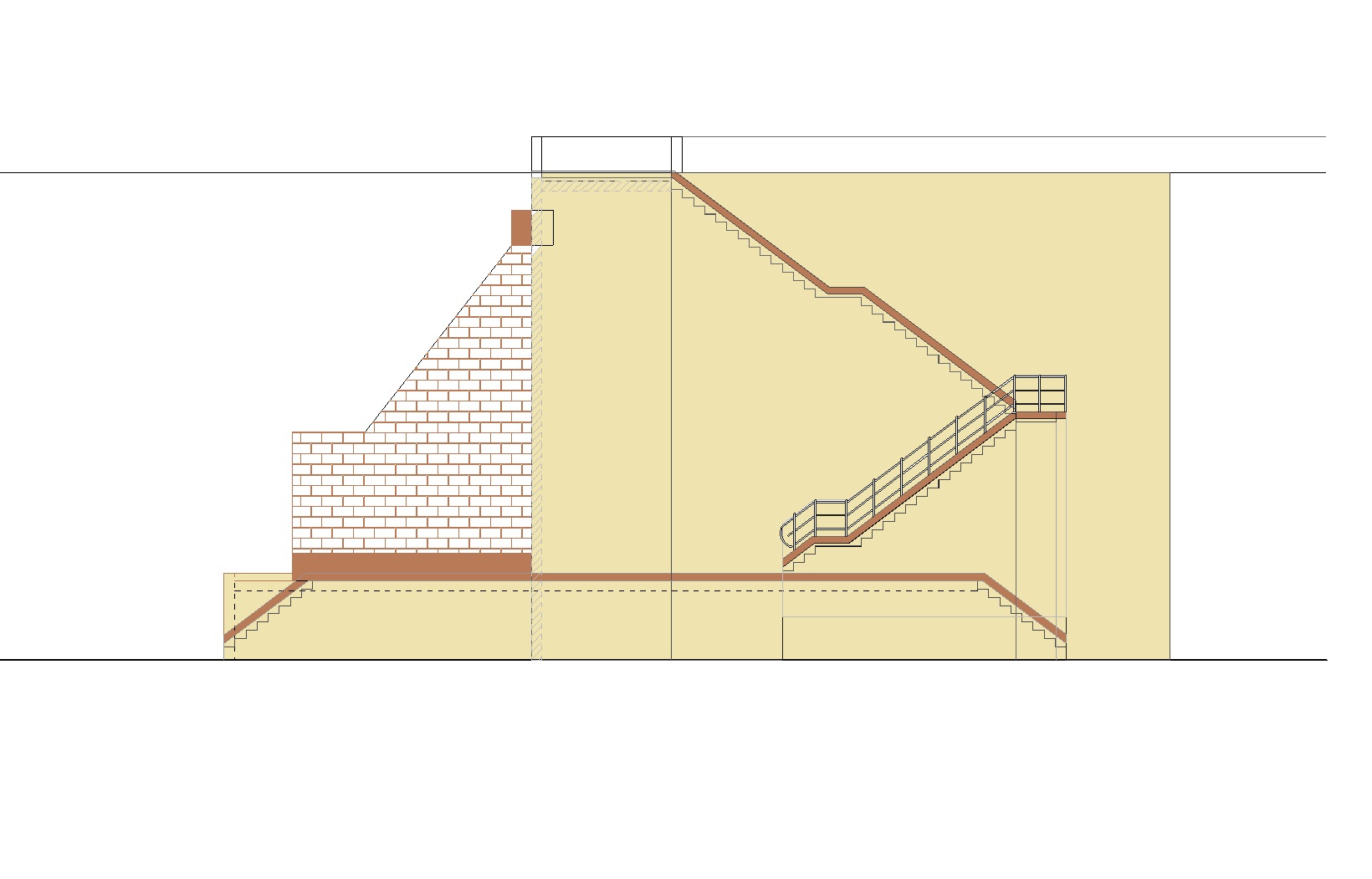

Un progettino che sto facendo per arricchire un fianco della zona ponti:

Immagine:

136,81 KB

La prima rampa è da modificare: il pianerottolo anitpanico a quella quota non serve a niente.

Work in progress...

[MarcoMN]

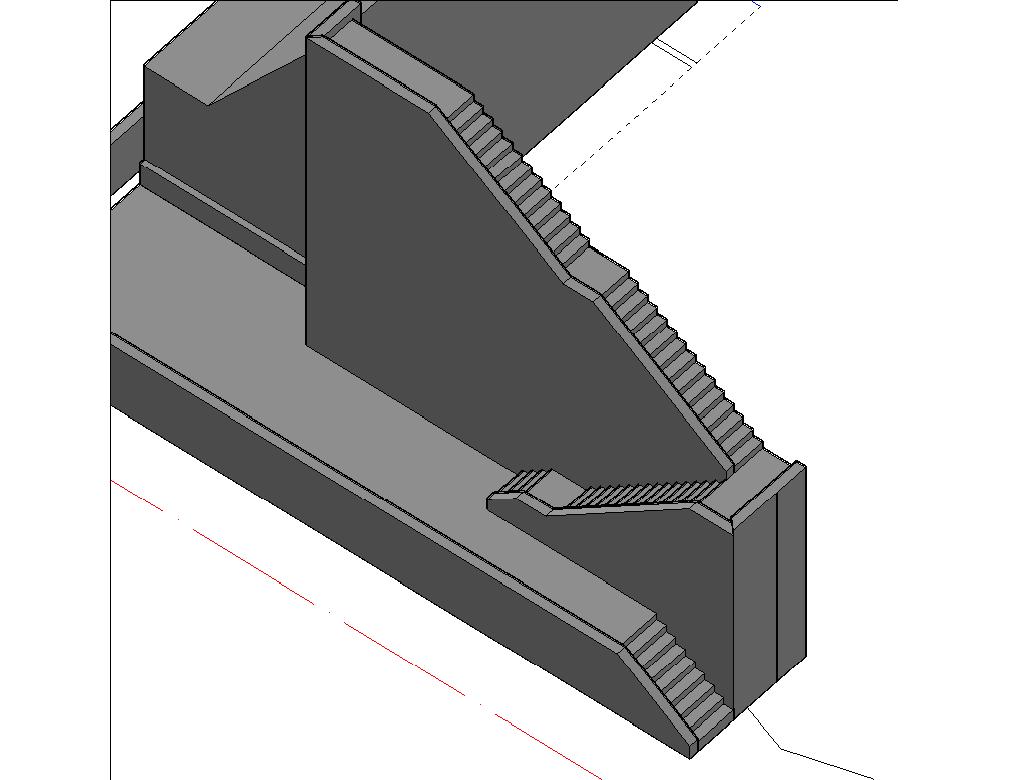

Forse si capisce meglio con un 3D:

Immagine:

60,91 KB

Che ne dite? Ci può stare?

(Scusate i "buchi"... è una cosa fatta alla veloce in pausa pranzo)

[littlejohn]

Lavoro molto interessante e ben progettato. Conordo anche io che il primo terrazzino e' inutile. Complimenti vivissimi.
Un cordiale saluto
Gian Luca "Littlejohn"

[MarcoMN]

Grazie Luca. Anche del parere.
In questi giorni sono impegnatissimo col lavoro. Appena posso mi fermo in pausa pranzo e modifico la scala. Passo direttamente alla realizzazione su Multiexcel (parente del Forex), poi vi posto qualche foto.

Vi spiego il perchè dei pianerottoli: servono come fuzione "antipanico". E' una questione di progettazione. Aiutano il pedone che affronta la salita, o la discesa, a fugare la sensazione di pericolo per la rampa che lo aspetta (specie in discesa). Teoricamente i primi 5 o 6 scalini interrotti come nel progetto, sarebbero calcolati per dare questo "aiutino" al pedone che fruisce della scala.

L'antiesteticità è tutta un altra cosa, poi.
A pensarci bene basterebbe spostarlo di qualche gradino...

A presto. Ciao.

PS @Andrea: ho trovato le reggette zigrinate fini. Devo fare qualche prova ma il tempo ultimamente è tiranno (se non altro ho buone notizie per il lavoro).

[MarcoMN]

Il progetto procede e si arricchisce:



Come si può notare la prima rampa della scalinata ha visto spostato il primo pianerottolo a metà del percorso.
Inoltre sto sviluppando il muro di scarpata: sarà del tipo ad archi, in pietra splittata faccia vista e blocchi di porfido (nella realtà).
Il muro verrà prodotto su Forex da 1/2 cm di spessore.
All'interno degli archi verrà riprodotta la nuda roccia (non so ancora in che modo, ma intanto elaboro questa parte).
Questo muro nel prospetto appare piatto, ma in realtà avrà uno sviluppo leggermente angolato rispetto all'asse della ferrovia che corre a lato: questo perché si raccorda con la galleria che porta al cappio e alla stazione nascosta.
Al prossimo aggiornamento. Ciao a tutti.

[MarcoMN]

Iniziato il lavoro di incisione. Prima di applicare la stampa al multistrato in legno ho modificato le arcate stringendole e aumentandole di numero (da 5 a 6).



L'incisione va a rilento (poco tempo), ma il poco che faccio da soddisfazione. Il legno multistrato si presta abbastanza per questa applicazione.
Rispetto al Forex serve qualche accorgimento in più, ma gli incavi sono più netti e l'effetto di profondità risulta maggiore.
Il legno impiegato è un multistrato da 5mm (MantuaModel art.88209), che è fatto da almeno una decina di strati di un legno particolarmente solido.



L'accorgimento che serve è, prima di verniciare, dare una mano di vinilica diluita (penso a un 60% acqua 40%vinilica) e, una volta asciutto, effettuare una scartavetrata per eliminare la "pelosità" del legno lavorato.
Questo serve per fissare alcuni "mattoni" che tendono ad alzarsi e staccarsi.

Al prossimo aggiornamento.

P.s.- Se qualcuno è interessato al pdf del disegno in 1:87 (o altre scale) posso prepararlo. Per ora lo rimando a quando avrò finito tutto.
Mi pare di intravedere pure un possibile viadotto. Il muro misura cm. 50 circa.

[MarcoMN]

Rieccomi. Come promesso. Ho prodotto il FILE PDF (clicca per scaricare) del Muro di Ritegno che ho progettato.
Per ora è in scala H0.
Se qualcuno desidera la stampa in TT o N mi contatti e vedo di farla.

Il muro è modulare e basta ritagliarlo del numero di campate che si intende realizzare e adattare le stampe che ho preparato.
Buon lavoro.

un caldo saluto

[MrMassy86]

Ottimo lavoro Marco, procedi alla grande spero sia riuscito a risolvere i problemi del D342 [:I]
Massimiliano

[MarcoMN]

OT:
@Massimiliano:
Ci ho messo una pezza. Ho cambiato decoder e ho montato un Hornby, Smanettando qualche CV e settandolo a modo i rumori sono fortemente attutiti sebbene non scomparsi. La fluidità l'ho sistemata.

[Egidio]

Opera in muratura di grande qualita' ed effetto degno del miglior progettista ed ingegnere. B R A V O Marco !!
Saluti. Egidio.

[MarcoMN]

Un breve passaggio per "scusarmi" dell'assenza. Il lavoro è peggiorato e a questo si è unita una voluta "pausa riflessiva" o forse, meglio, di vacanza.
La passione si è fisiologicamente assopita per un attimo ma presto so che tornerò "in garage".
Finisco il periodo estivo e prevedo un autunno laborioso.

A presto. Un caloroso saluto a tutti.

[cararci]

Rinchiudersi in garage in estate è triste, anch'io non ho più messo mano al plastico.

[Ferroviere delle Dolomiti]

Io invece col tempaccio che mi ritrovo, sono quasi tutto il giorno sul plastico!!

[Egidio]

Non ti preoccupare che prima o poi tornera' anche al voglia e l' ingegno......... Saluti. Egidio.

[adobel55]

Forza Marco, attendo tue nuove.
Ciao
Adolfo
