Qualche spunto per un plastico a L per StefanoT

[Docdelburg]

Stefano mi ha solleticato a pensare a qualche soluzione per un possibile plastico in scala HO ambientato anni 60-70, trazione termica senza grandi complicazioni, armamento Roco Geoline.
Lo spazio a disposizione è una lunga L con misure 300x40 lato lungo e 150x40 lato corto.
Più che a un banale e cortissimo punto a punto ho pensato a rendere mobile (cioè ribaltabile di 90°) una parte della mensola in modo da creare una curva e raddoppiare la lunghezza del percorso. Così facendo si possono avere due piccole stazioni affiancate ma a diversi livelli, un paesaggio un pò più movimentato, una piccola stazione nascosta (che non guasta mai) e magari un collegamento ad un'attività industriale/cava/segheria.
Probabilmente non era proprio quello che Stefano voleva o si aspettava, ma butto lì questa ipotesi che mi è venuta in mente tanto per cominciare a ragionare su possibili soluzioni.

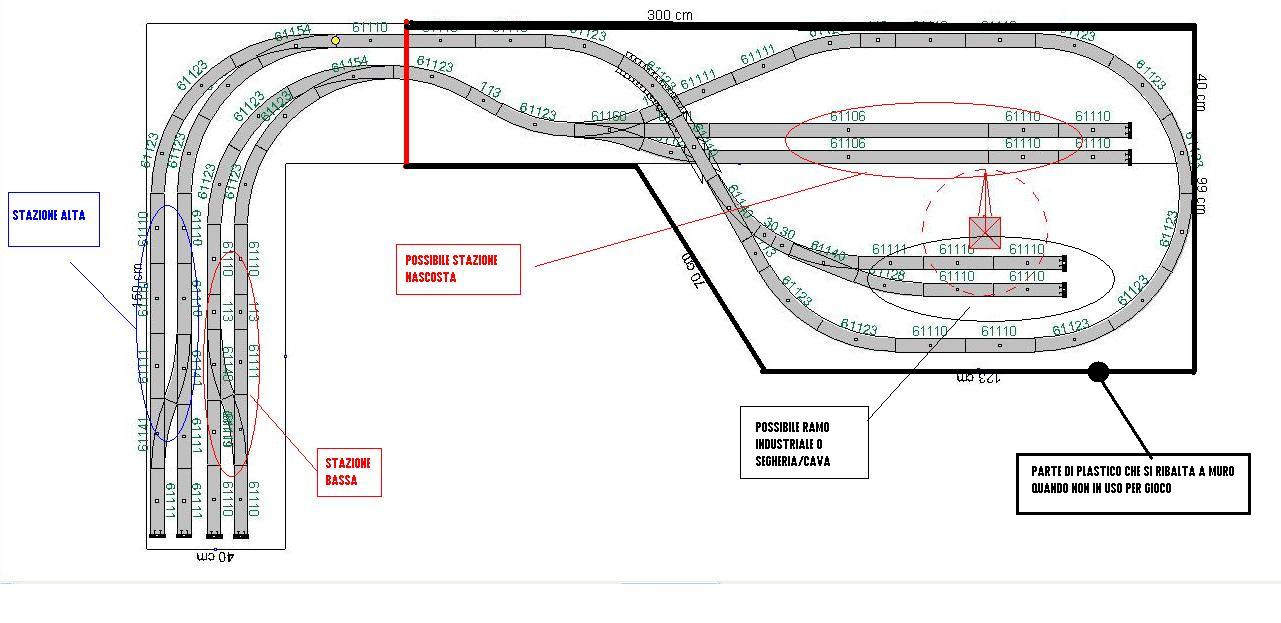

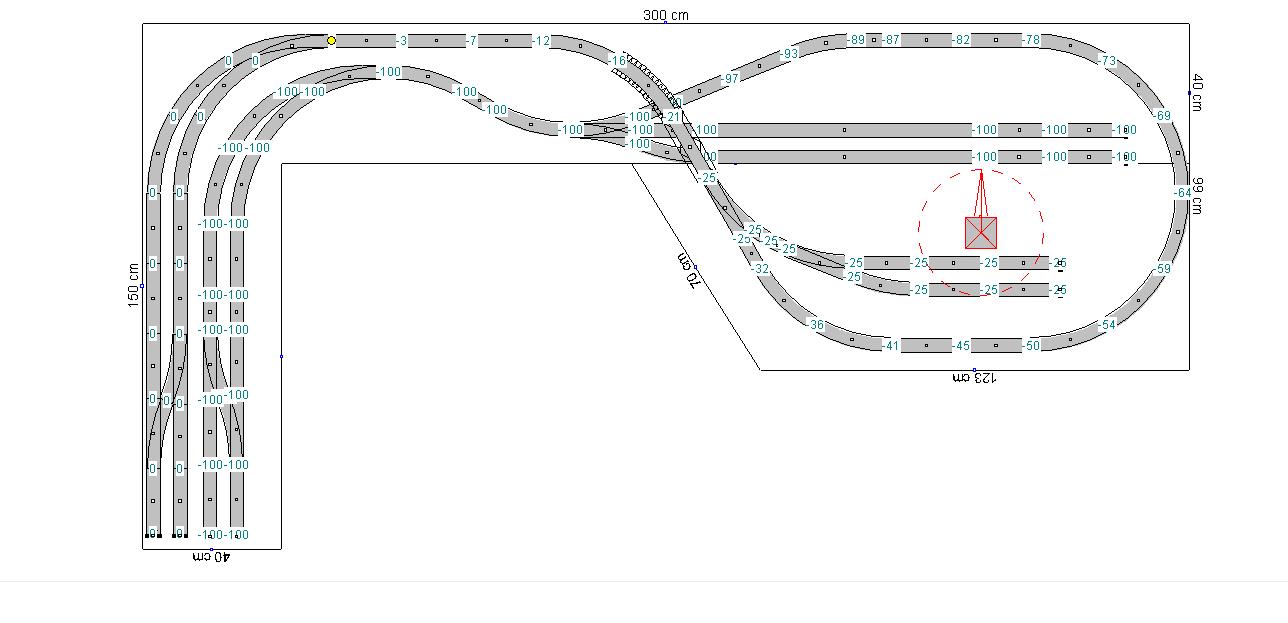

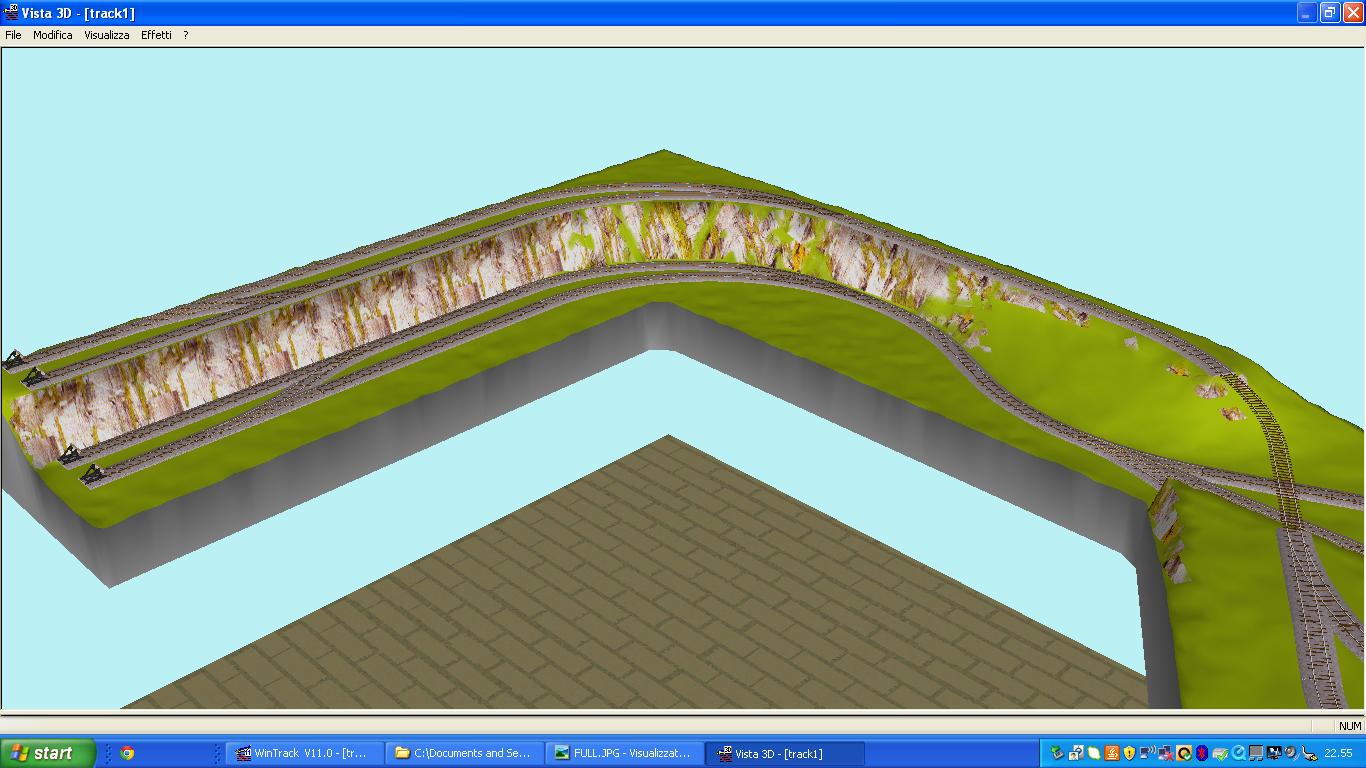

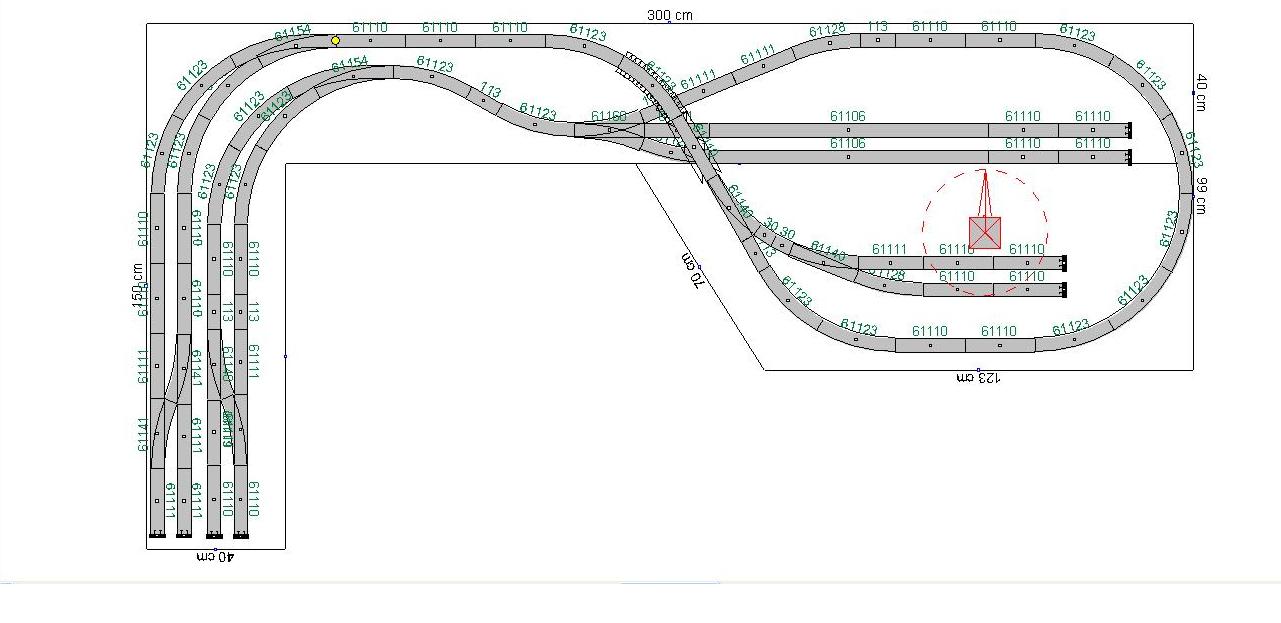

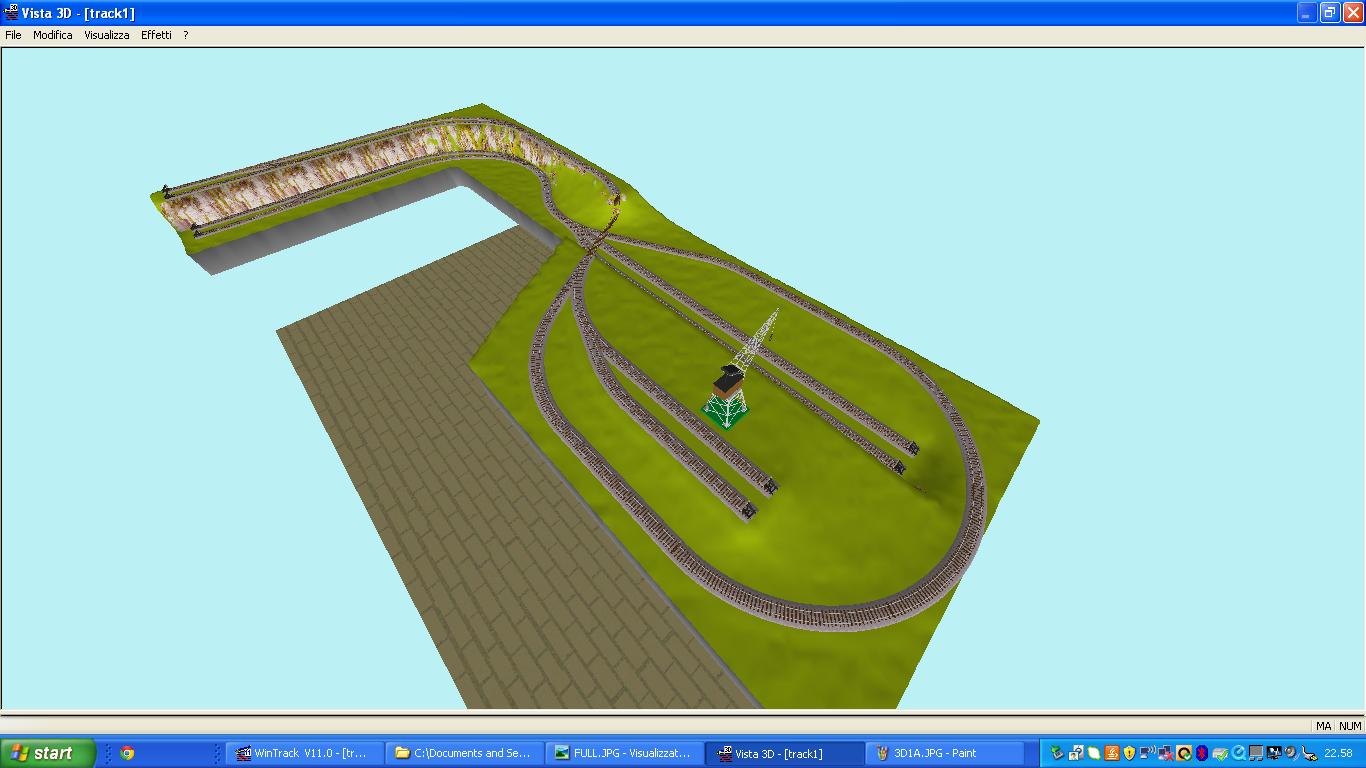

Qualche immagine che rende meglio l'idea.

Immagine:

85,88 KB

Immagine:

74,76 KB

Immagine:

110,04 KB

Immagine:

131,85 KB

Immagine:

102,05 KB

Immagine:

94,22 KB

[Edo Mazzo]

WOWWWWWWWWW...... Fantastico!!!! :geek: :geek: :geek:

Sono bellissimi i plasti degli anni 60 e 70...
devono avere moltissime pubblicità

Non vedo l'ora che cominci...-

[MrMassy86]

Complimenti Mauro, il progetto è davvero bello e ben fatto, speriamo piaccia anche a Stefano Massimiliano

[STEFANO T]

Eccomi qua!
Sono l'istigatore del misfatto!
L'idea mi è balenata in testa per due motivi principali, il bisogno di spazio in garage e una involuzione "tecnico-tattica" sullo sviluppo del plastico in costruzione.
Comunque, per comodità di Mauro e per farvi rendere conto di cosa vorrei fare, il mio garage è (più o meno!) così:

Adesso la Patata bollente passa, di nuovo, a Mauro (che non finirò mai di ringraziare per la sua cortese disponibilità)

[Andrea]

Sono l'istigatore del misfatto!

Averne di misfatti del genere!
Perchè non inserire sotto la stazione alta un binario nascosto?

[cf69]

Uno solo, ce ne stanno almeno due.....

[Andreacaimano656]

Bel progetto, complimenti a Mauro per la realizzazione :geek:
Ciao
Andrea

[Egidio]

Bel progetto davvero, specialmente nel tracciato. Seguiro' volentieri gli sviluppi. Saluti. Egidio.

[Docdelburg]

Non è importante il progetto in sé, buttato giù d'istinto ieri sera in poco tempo, quanto la praticabilità del concetto di fare una o due mensole che si ribaltano (preferibilmente verso il basso, per non portar via ulteriore spazio) e si pongono orizzontalmente solo in fase di gioco.
Se tale progettualità è fattibile allora cercheremo fra tutti di sviluppare al meglio tale possibilità, altrimenti rientriamo nei ranghi e percorriamo altre strade.

[STEFANO T]

Mauro, il progetto è intrigante ma, purtroppo si scontra con la mia necessità di spazio.
Mi spiego meglio:
Ho una Sportster HD e quella, tassativamente, deve stare in garage ma, volendo metterci anche la mia vecchia Classe A, mi serve tutto lo spazio calpestabile possibile e quindi la tua soluzione dell'anta ripiegabile non dovrebbe essere fattibile.
Sarebbe mia intenzione fissare ai muri le mensole dove appoggiare il piano del plastico ad un'altezza di circa 140/150 cm per avere, così, spazio per mettere la macchina più avanti possibile.
Quindi, allargarsi per poter fare una curva va bene e mi piace ma bisogna valutare bene gli ingombri.
Naturalmente, come hai progettato, la curva andrebbe sul lato corto.
Ah! La disposizione dovrebbe essere come da disegnino sopra riportato.
Basta, la finisco qui... per ora!

[Docdelburg]

Concedimi ancora qualche possibilità....non te lo devo dire io ma immagino tu possa trovare il sistema per aumentare la superficie quando il plastico è in funzione.
Quanto ti rimane d'altezza oltre i 140-150 cm del piano mensola?
L'armamento Roco Geoline, con quell'interbinario generoso, non ti permette granchè se lo spazio è solo quello della mensola a L.
Ragionaci un attimo:
- ribaltamento verso l'alto
- parte applicabile con inserti a baionetta (tipo cassetto) e riposta come mensola superiore
- parte ripiegabile a libro
- quello che ti viene in mente....

[STEFANO T]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">- quello che ti viene in mente.... [/quote]

Questo è interessante!

A parte gli scherzi, usando già gli R3 per le curve del plastico attuale, voglio andare di sotto a vedere l'ingombro laterale di quella metrata che serve per contenere la curva perche se il muso della macchina entrasse sotto la mensola non servirebbe neanche inventare chissà quale marchingegno.


Il piano ripiegabile verso l'alto è interessante!

[Docdelburg]

.....voglio andare di sotto a vedere l'ingombro laterale di quella metrata che serve per contenere la curva perche se il muso della macchina entrasse sotto la mensola non servirebbe neanche inventare chissà quale marchingegno.

Plastico a 180 cm di altezza e ..... pedana quando si gioca!

[STEFANO T]

Mauro, ma io sono alto 1 metro e 95!
(Si, magari!)

Effettivamente quella dell'anta ripiegabile è l'unica strada percorribile!
Però, a questo punto, la parte in rilievo deve finire/iniziare prima della giunzione, o no?
Ripeto che non sono tanto pratico nel bricolage e, se lavori dovranno essere, siano i più semplici possibile.

[Docdelburg]

Mauro, ma io sono alto 1 metro e 95!
(Si, magari!)

Effettivamente quella dell'anta ripiegabile è l'unica strada percorribile!
Però, a questo punto, la parte in rilievo deve finire/iniziare prima della giunzione, o no?
Ripeto che non sono tanto pratico nel bricolage e, se lavori dovranno essere, siano i più semplici possibile.

Ok, domani faccio qualche altra variante.
Ma, di base, un tracciato come quello proposto all'inizio, ti garba?

[STEFANO T]

Non mi dispiace affatto!

[g.briotti]

Io invece di un'anta ripiegabile farei qualcosa di innestabile a baionetta: se l'anta la fai ripiegabile verso il basso, inevitabilmente toglie spazio al muso della macchina che potrebbe infilarsi sotto il plastico. Invece, con il plastico ad altezza superiore a quella del muso, potresti addirittura fare la L più larga...

Peraltro, scusa Stefano, ma la pianta non è nel giusto rapporto vero? Dai una larghezza di 2,5 metri per una lunghezza di 5...

Ora, una classe A sarà larga un paio di metri e lunga 4,3... la moto è lunga, sempre a spanne, poco più di due metri e larga, diciamo, un metro. Quindi immagino che tu faccia entrare la classe A e poi ci accodi, messa per traverso, la moto (o viceversa, a seconda di quale usi di più)...

[Docdelburg]

Giuseppe, anch'io sto pensando più ad un innesto che ad un'anta pieghevole verso l'alto, per la semplice ragione che l'anta ha comunque sopra un certo spessore scenografico.
Piegata verso il basso non creerebbe problemi ma verso l'alto la faccenda diventa un pò più problematica e il nostro Stefano chiede soluzioni semplici anche dal punto vista costruttivo.

[g.briotti]

Si, l'innesto è più semplice costruttivamente. Peraltro, ai brico, si trovano anche i profilati in alluminio adatti, poi basterebbe un bullone o un aggancio a clip per fermare il tutto. E sicuramente se il plastico fosse messo ad una altezza sufficiente ad infilarci sotto il muso della macchina....

[STEFANO T]

Giuseppe, il disegno, come si dice a Terni, è fatto "a occhio" e non rispetta le reali proporzioni. Ecco perche ho messo le misure,
Comunque, il tuo esposto rispecchia quello che vorrei fare.
Mauro, sò di darti un dispiacere ma conoscendomi non voglio fare il passo più lungo della gamba e imbarcarmi in un'avventura più grande di me che non riuscirei a portare a termine. Ecco il motivo della semplicità.
L'innesto con delle guide, per la parte allargata, è molto interessante.
Credo, però, che l'aggiunta debba essere abbastanza leggera per evitare problemi di stabilità e tenuta, o no?[:I]

[Docdelburg]

Bene, il primo passo allora è chiarire bene che tipo di struttura sarà possibile costruire e quali spazi ottenere.

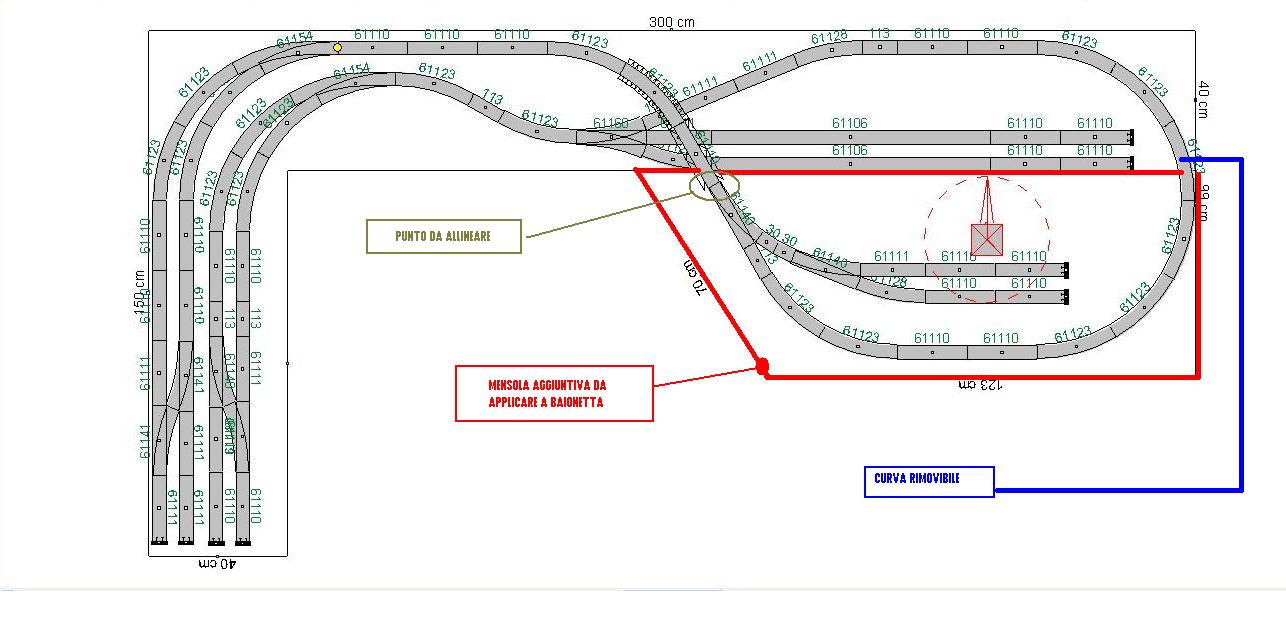

Tenendo buona, per adesso, la proposta iniziale, io immagino più o meno questa situazione.

Immagine:

99,9 KB

In questo modo occorrerebbe connettere i binari in corrispondenza del ponte e poi aggiungere la curva sulla giunzione, curva che sarà libera e non incollata all struttura.
I binari Roco Geoline si prestano perfettamente a questo scopo grazie alle grosse guide in plastica sulle giunzioni.

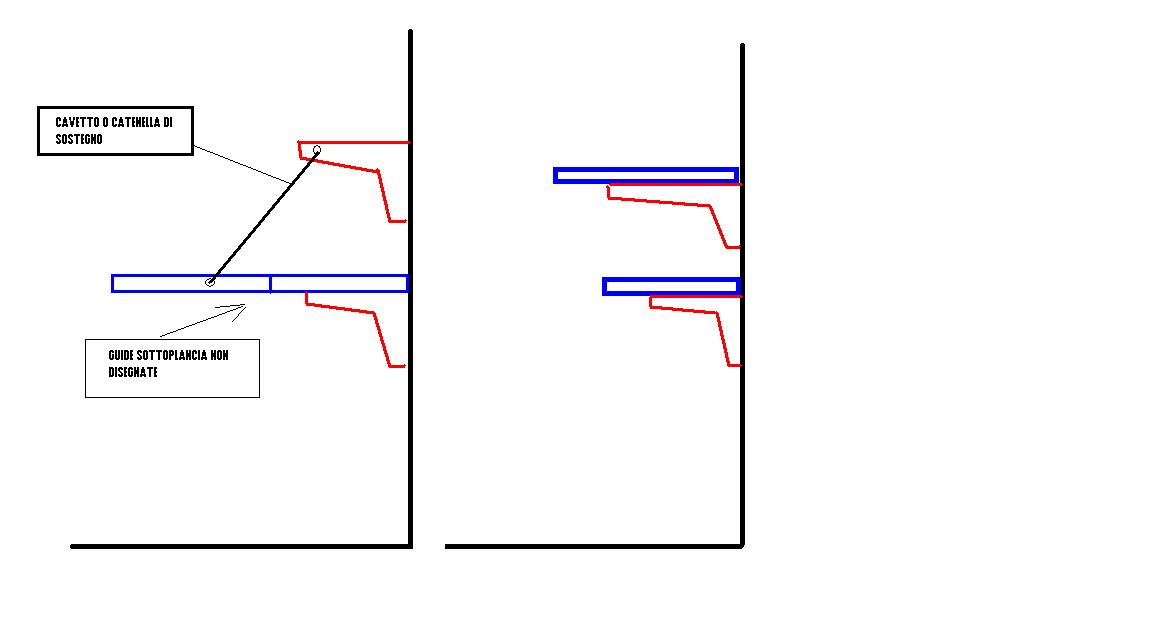

A livello di resistenza della struttura pensavo ad un ancoraggio su guide orizzontali e una affrancatura verticale tramite cavetti o catenelle collegate alle zanche del modulo mobile.

Immagine:

33,24 KB

Fin qui ci possiamo essere d'accordo?

[STEFANO T]

Eccomi qua!
Sono l'istigatore del misfatto!
L'idea mi è balenata in testa per due motivi principali, il bisogno di spazio in garage e una involuzione "tecnico-tattica" sullo sviluppo del plastico in costruzione.
Comunque, per comodità di Mauro e per farvi rendere conto di cosa vorrei fare, il mio garage è (più o meno!) così:

Adesso la Patata bollente passa, di nuovo, a Mauro (che non finirò mai di ringraziare per la sua cortese disponibilità)

Era quello a cui avevo pensato io, per fissare le assi del piano!
Mauro, so che mi manderai "aff..." ma la parte ripiegabile dovrebbe andare sulla parte corta perche, come da scarabocchio allegato, vorrei fissare il piano nel modo sopradescritto.[:I]

[Docdelburg]

Si, avevo capito, si trattava solo di vedere la mia proposta in modo speculare. La ruoti di 180° sull'asse più lungo.
Oppure è proprio vincolante il fatto di mettere l'estensione di mensola nel lato più corto?

[cararci]

Una domanda forse sciocca: Stefano, che succede se cambi auto, dovrai prenderla in funzione del plastico?

[STEFANO T]

Mauro, purtroppo si, è vincolante sul lato corto!

Carlo, tranquillo non succederà (almeno fino al 2016!)
