D341 scala TT

Messaggio da MrPatato76 »

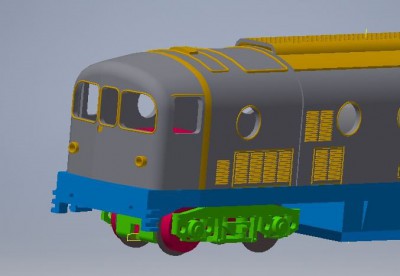

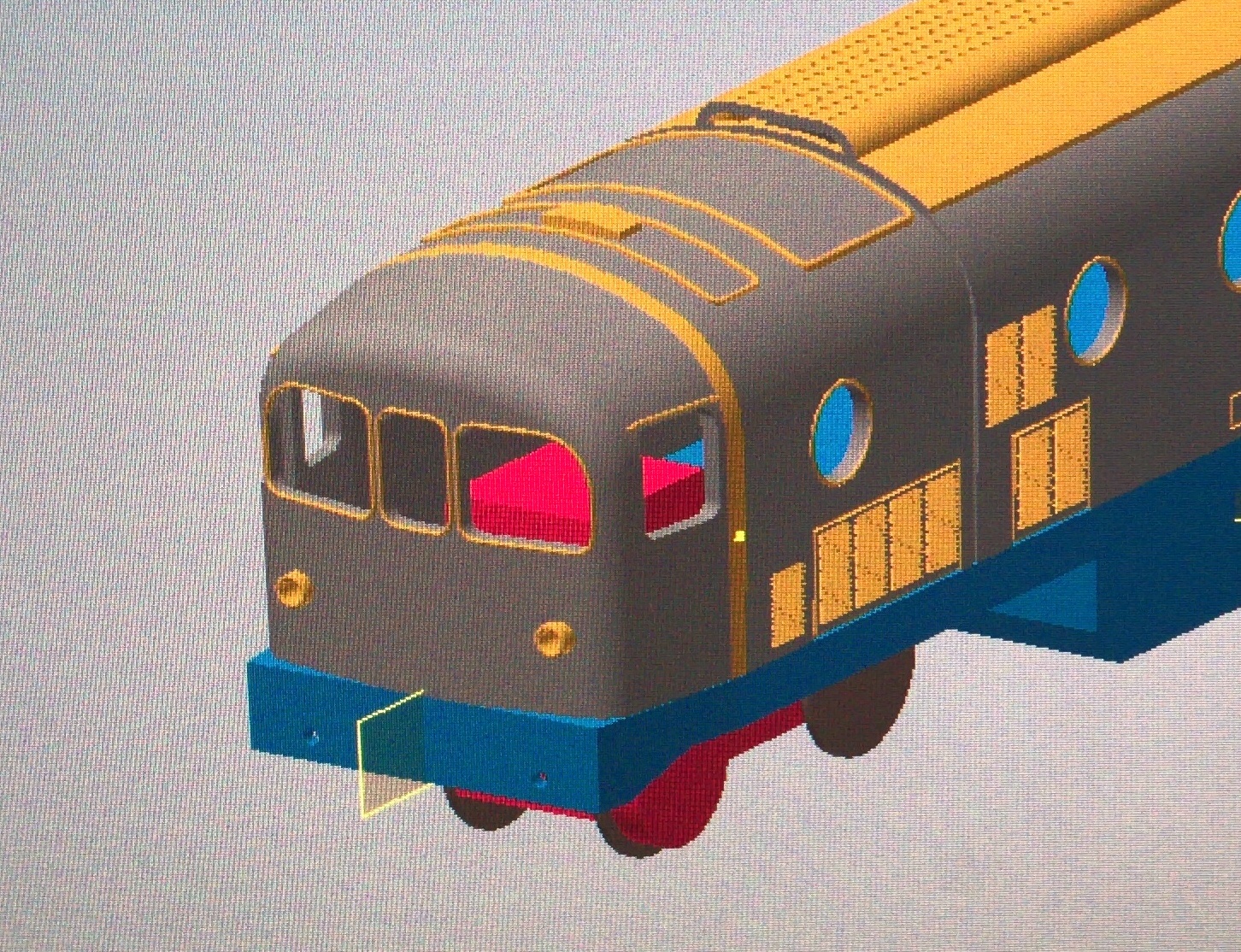

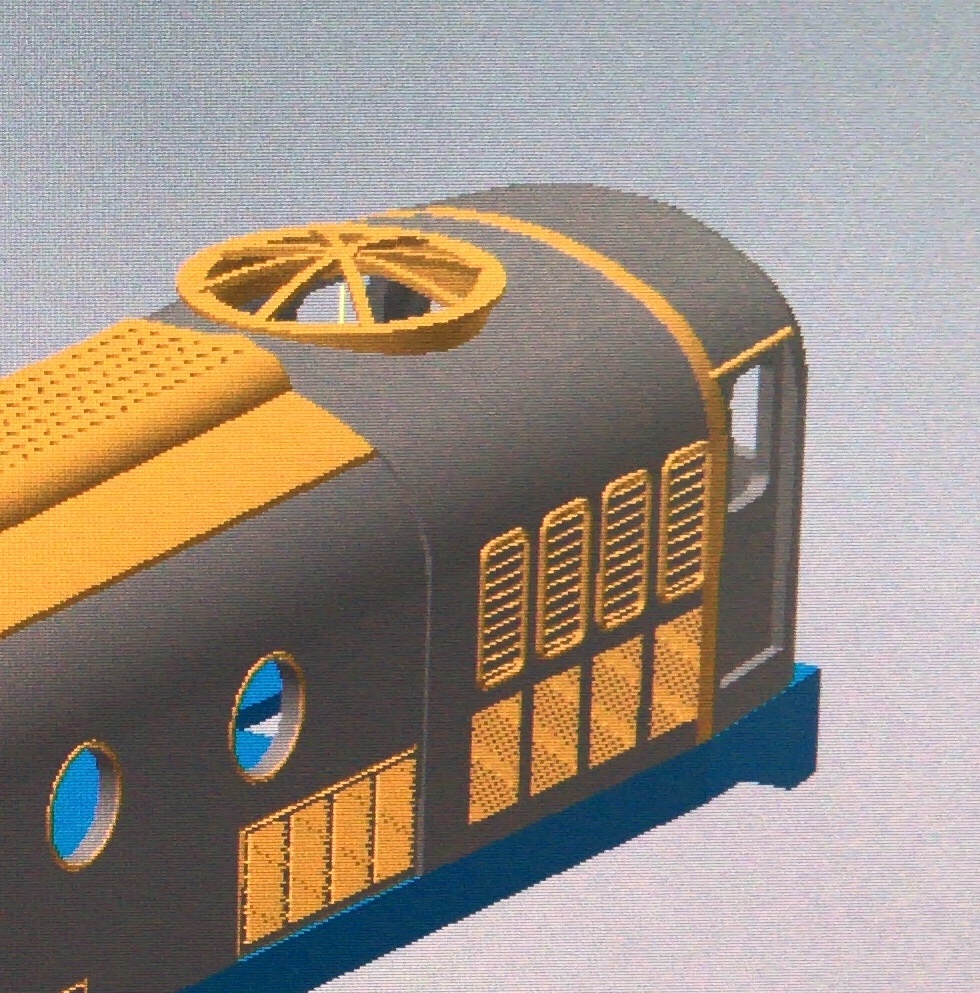

Ecco il mio prossimo progetto in scala PerfeTTa.
Si tratta della locomotiva D341, prima locomotiva Diesel elettrica delle FS.
Il modello scelto è una D 341 di seconda serie, riconoscibile per i frontali verticali e non inclinati.
Il progetto è già a buon punto, complice l’esperienza maturata con la precedente ALN668.
Spero di poter portare il primo prototipo a Novegro.


Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

Complimenti Roberto, il progetto mi sembra molto buono, ho visto che Carlo (gavinca) per progettare i suoi modelli utilizza Blender, tu che software usi?

P.S. Se hai bisogno di dati tecnici e/o disegni originali non esitare a chiedere!

Filippo [253]
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14788
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrMassy86 »

Come detto su WA ottimo progetto Roberto, non vedo l'ora di ammirare il campione a Novegro :wink:
Con la stampa 3D e l'abilità di progettazione si possono finalmente ammirare modelli in scala TT puramente FS, cosa che fino a pochi anni fa sembrava utopia :D
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

benigni99 ha scritto: sabato 25 agosto 2018, 15:43 Complimenti Roberto, il progetto mi sembra molto buono, ho visto che Carlo (gavinca) per progettare i suoi modelli utilizza Blender, tu che software usi?

P.S. Se hai bisogno di dati tecnici e/o disegni originali non esitare a chiedere!

Filippo [253]
Io utilizzo Autodesk Inventor.
Per i disegni, mi sono fornito dall’archivio online della fondazione FS.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
Andrea
Socio GAS TT
Messaggi: 22309
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Stato: Non connesso

Re: D341 scala TT

Messaggio da Andrea »

Complimenti Roby, piccole creature crescono e si riproducono.
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

MrPatato76 ha scritto: sabato 25 agosto 2018, 17:44 Io utilizzo Autodesk Inventor.
Per i disegni, mi sono fornito dall’archivio online della fondazione FS.
Perfetto, grazie!

Filippo [253]
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Re: D341 scala TT

Messaggio da Edgardo_Rosatti »

[257] YAM!!!

Yet Another Model...... In TT scale
ED
237
11101101
Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10411
Iscritto il: giovedì 10 novembre 2011, 21:17
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Re: D341 scala TT

Messaggio da Fabrizio »

Bene Roberto, ormai sforni più di un modello all'anno [264] La D 341 è sicuramente una macchina interessante.
Fabrizio
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

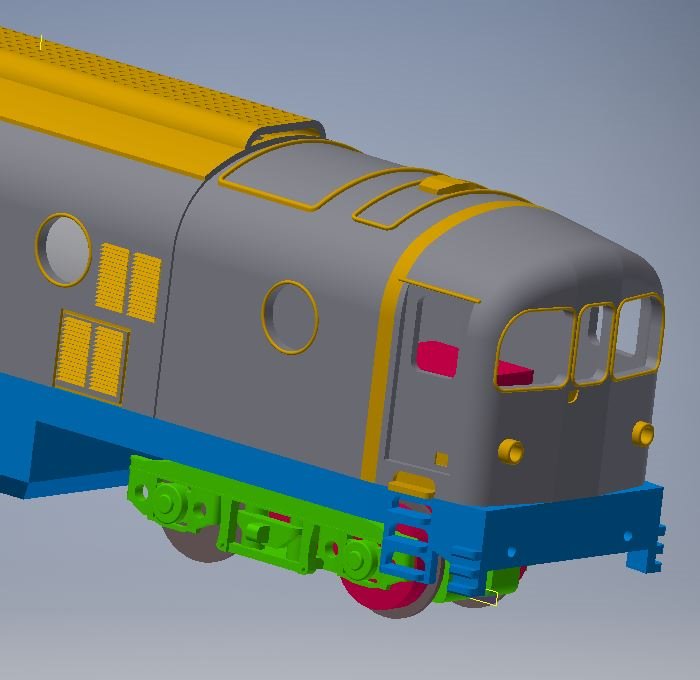

Come da programma, sono riuscito a completare i modelli e a caricarli su Shapeways oggi.
Se tutto procede bene, entro settimana prossima dovrebbero arrivarmi a casa cassa, telaio, alberini di trasmissione e carter dei carrelli.
Nel frattempo ho anche ordinato i ricambi Piko (motore, carrelli e portaganci) per motorizzare il modello.

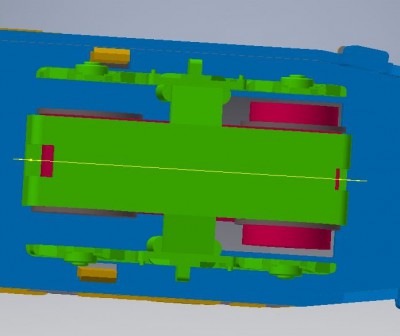

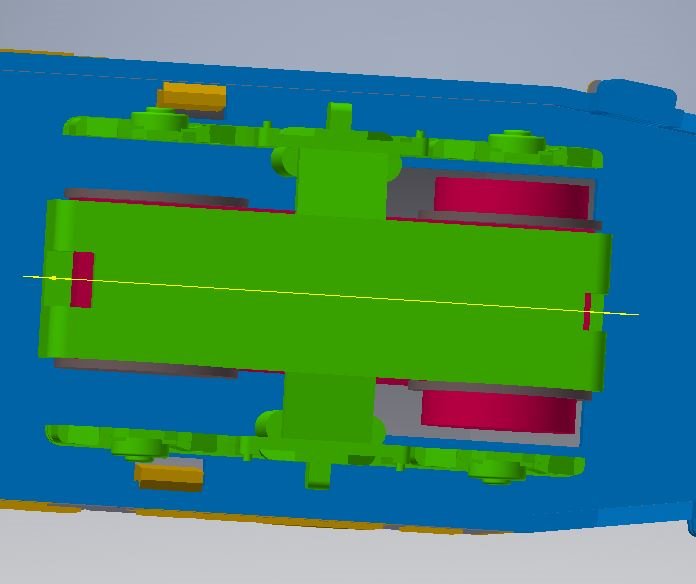

Su questo modello ho voluto provare un metodo differente di unione tra cassa e telaio: invece di ricorrere alle viti e bulloni come fatto sulla 668, ho voluto provare ad utlizzare dei ganci integrati nella cassa.
Seguiranno aggiornamenti appena arriveranno i componenti.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
Egidio
Messaggi: 12473
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: D341 scala TT

Messaggio da Egidio »

Bene altra sfida bella ed importante. Seguiro' il tutto piacevolmente....... Saluti. Egidio. [51]
Egidio Lofrano
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14788
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrMassy86 »

Il progetto promette molto bene!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9376
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: D341 scala TT

Messaggio da adobel55 »

Ora servono le carrozze per la D341, o traino merci ?
Ottimo lavoro.
Ciao.
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4169
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Re: D341 scala TT

Messaggio da saverD445 »

Oramai la TT non ha più' limiti

Gran bel progetto Roberto.. [1]
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

adobel55 ha scritto: martedì 28 agosto 2018, 18:32 Ora servono le carrozze per la D341, o traino merci ?
Ottimo lavoro.
Ciao.
Beh, grazie Adolfo e tutti quanti.
Dal punto di vista dei convogli, si presta bene sia per treni merci che per passeggeri, purché questi ultimi siano ambientati al massimo fino agli anni ottanta.
Comunque vanno bene anche convogli di servizio di imprese private.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

MrPatato76 ha scritto: martedì 28 agosto 2018, 21:59 Comunque vanno bene anche convogli di servizio di imprese private.
Esattamente, anche oggi sono attive imprese per la manutenzione dell' armamento che hanno in dotazione detti locomotori.

P.S. Bellissimo lavoro roberto!

Filippo [253]
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
gavinca
Socio GAS TT
Messaggi: 1869
Iscritto il: martedì 22 maggio 2012, 13:07
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Stato: Non connesso

Re: D341 scala TT

Messaggio da gavinca »

Ottimo lavoro, attendo gli aggiornamenti.
Avatar utente
wmax53
Socio GAS TT
Messaggi: 562
Iscritto il: venerdì 15 giugno 2012, 22:03
Nome: Massimo
Regione: Lombardia
Città: Assago
Stato: Non connesso

Re: D341 scala TT

Messaggio da wmax53 »

Un bellissimo progetto che valorizzerà il nostro plastico GAS TT
Ciao Massimo
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

:mrgreen: Ottime notizie!
Oggi è arrivato il pacco di Piko con i carrelli ed il motore, mentre ho avuto conferma che Shapeways ha gia spedito il materiale!!
A Novegro avremo quindi un D341 in più!! :mrgreen:
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

MrPatato76 ha scritto: venerdì 31 agosto 2018, 12:59 :mrgreen: Ottime notizie!
Oggi è arrivato il pacco di Piko con i carrelli ed il motore, mentre ho avuto conferma che Shapeways ha gia spedito il materiale!!
A Novegro avremo quindi un D341 in più!! :mrgreen:
Bene Roberto, volevo chiederti: che rotabile di partenza hai utilizzato?
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

Nessun rotabile di partenza ....nel senso che non ho utlizzato telaio e meccanina di una macchina, ma solo alcune componenti come i carrelli ed il motore.
Stessa filosofia adottata per la 668.
Scocca, telaio, e carter dei carrelli li ho disegnati ex-novo.
Motore e carrelli sono ricambi per la G1206 di Piko in scala TT.
Invece di comprare una macchina e smebrarla, compro solo le parti che mi servono.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

Ottima scelta soprattutto per non dover sprecare un rotabile, lodevole il fatto di ridisegnare completamente il telaio.
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4633
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: D341 scala TT

Messaggio da MrPatato76 »

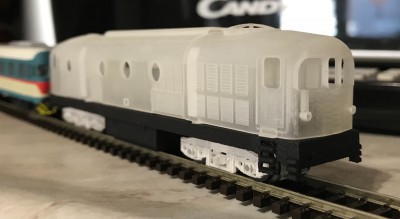

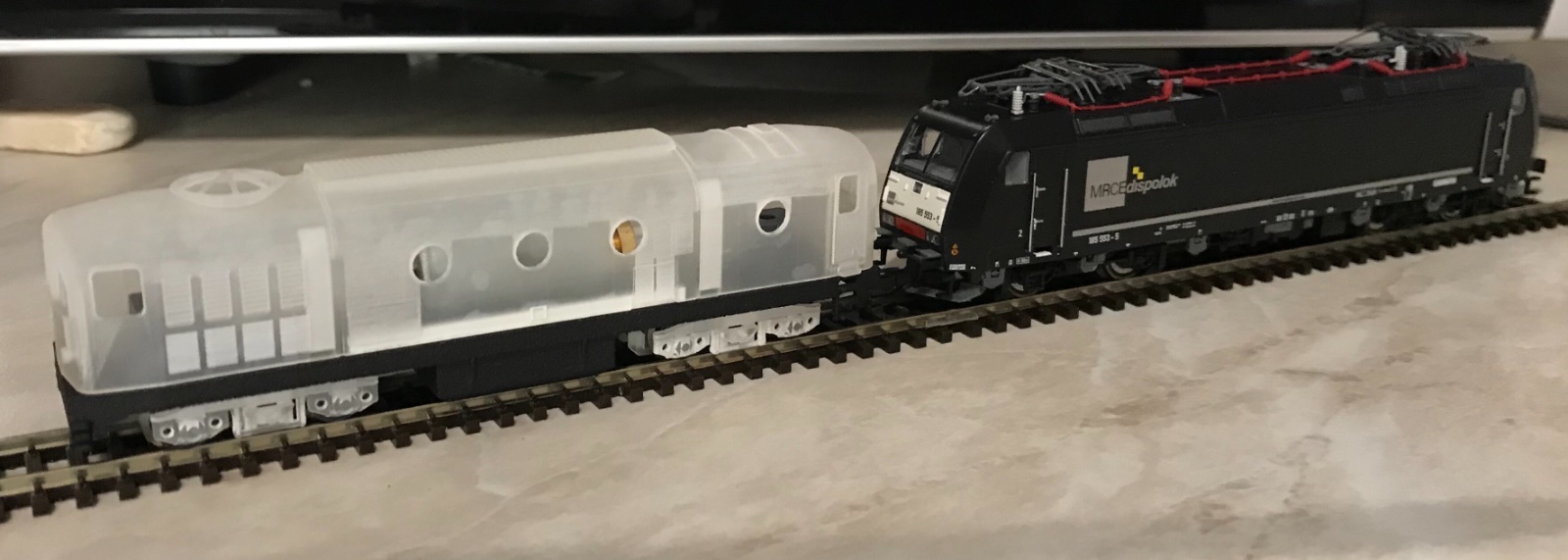

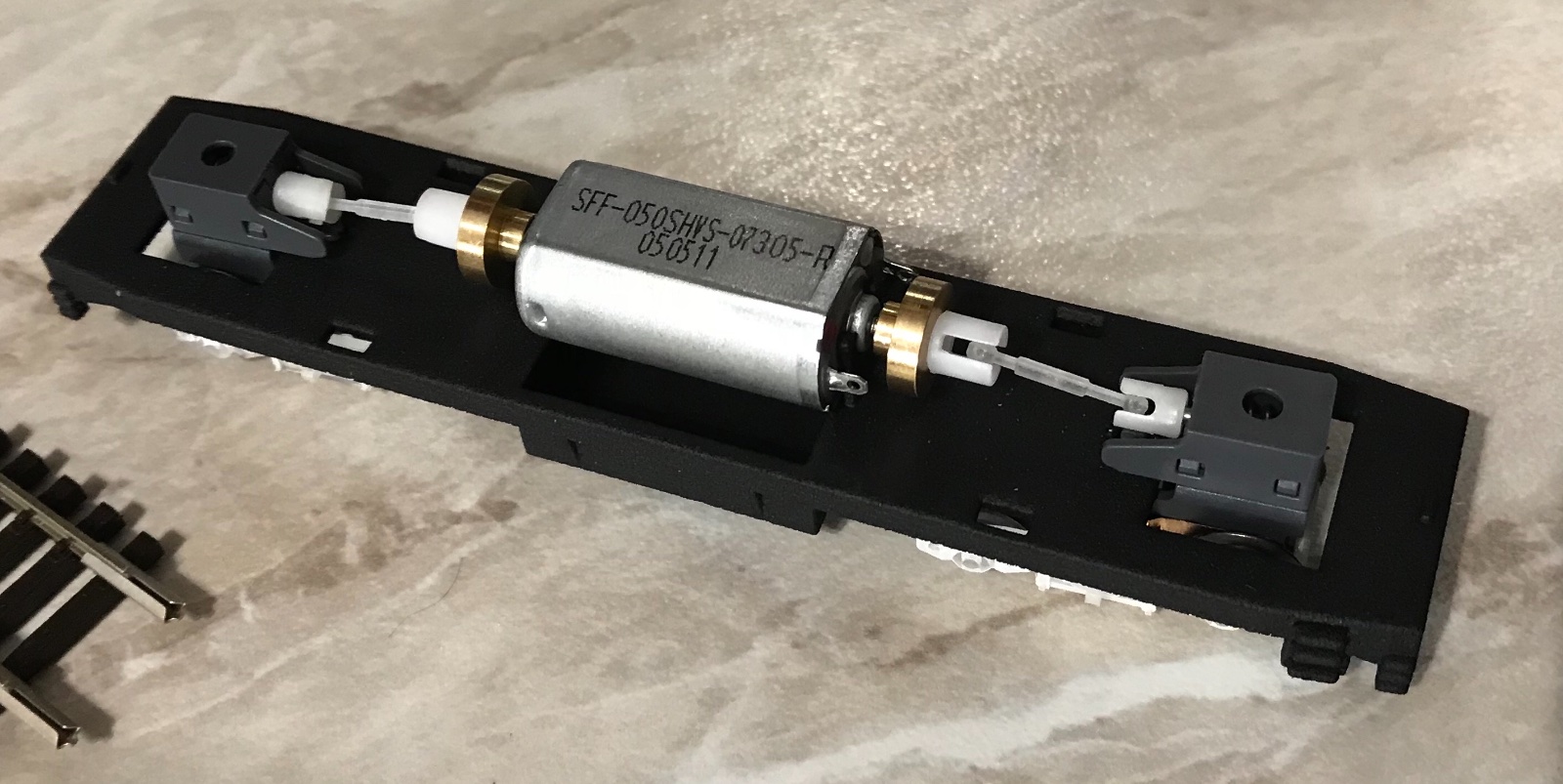

Con un giorno di anticipo sulle previsioni, oggi sono arrivati i pezzi da Shapeways.
La voglia era troppa ed ho fatto un assemblaggio preliminare...
La resa complessiva è molto buona, anche se non è tutto perfetto.

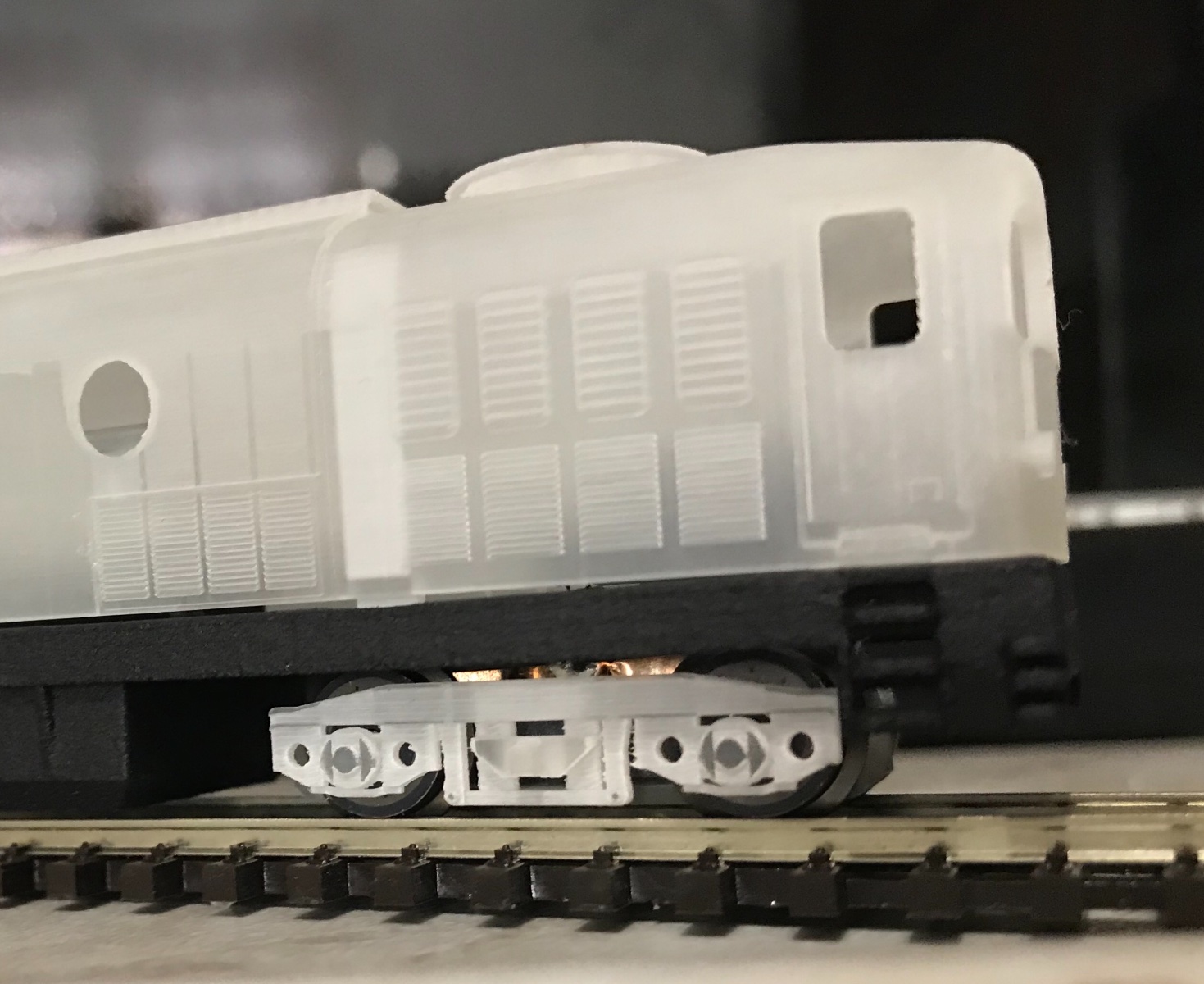

Per il telaio, ho voluto provare un materiale differente da quello usato per gli altri particolari.
Le dimensioni ci sono, ma il particolare si presenta con troppe bave e superficie un po’ troppo ruvida.

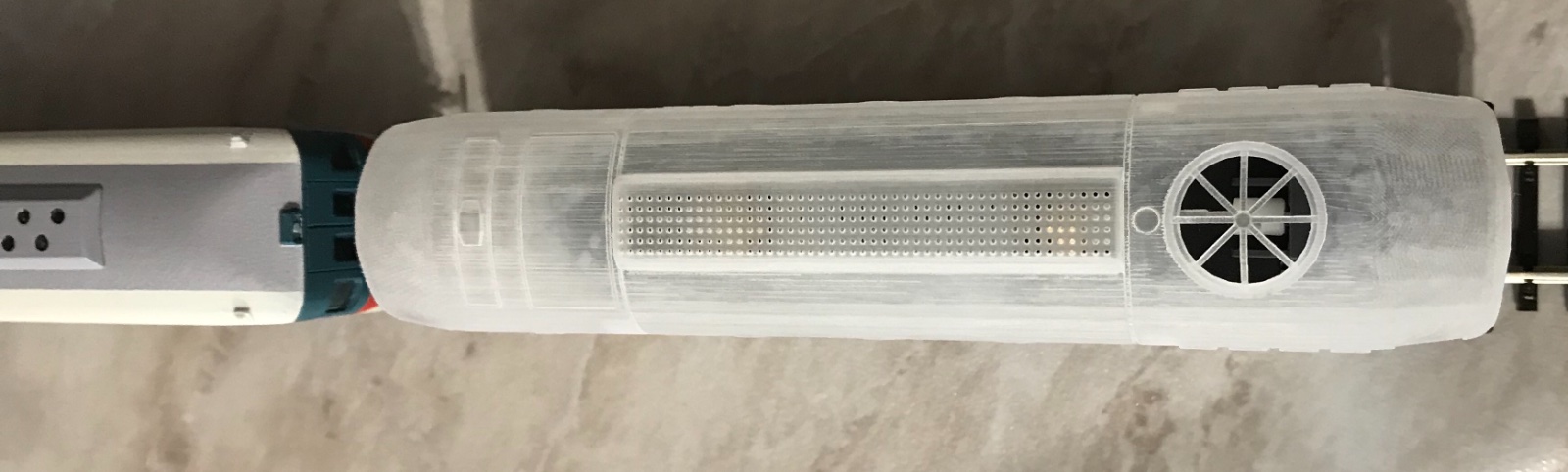

La scocca presenta tutti i dettagli previsti, anche se è leggermente spanciata a rientrare.
Questo problemino unito alle bave del telaio, pregiudica la tenuta dei ganci tra i due pezzi.
Tutto ok invece per i due alberi di trasmissione.

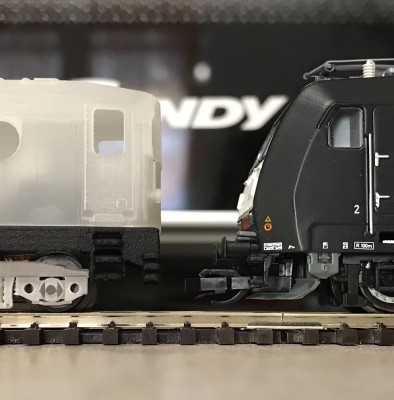

Le altezze sul piano del ferro, paragonate anche con altri rotabili, sono ok!!
Assieme ai carrelli ed il motore, ho ordinato anche dei portaganci.
Visto che devo già mettere mano al telaio, vedrò di farceli stare senza troppi problemi.
Per il resto, direi che ci siamo abbastanza....
Allegati
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9376
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: D341 scala TT

Messaggio da adobel55 »

Un buon risultato.
Avatar utente
benigni99
Socio GAS TT
Messaggi: 1130
Iscritto il: domenica 10 agosto 2014, 14:42
Nome: Filippo
Regione: Toscana
Città: Firenze
Stato: Non connesso

Re: D341 scala TT

Messaggio da benigni99 »

Molto bene Roberto!
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
Avatar utente
MarcoMN
Messaggi: 618
Iscritto il: mercoledì 16 gennaio 2013, 8:54
Nome: Marco
Regione: Lombardia
Città: San Giorgio
Stato: Non connesso

Re: D341 scala TT

Messaggio da MarcoMN »

Mi unisco ai complimenti per Roberto e i suoi modelli. Anch'io uso Inventor ma in modo più marginale e ne riconosco la difficoltà.
Bravo!
Marco - Fermodellismo per passione - La mia pagina Facebook

Torna a “AUTOCOSTRUZIONI ed ELABORAZIONI IN SCALA 1:120”
