Autocostruzione Badoni tipo VII in scala TT

Autocostruzioni ed elaborazioni realizzate in scala TT

Moderatore: Andrea

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Autocostruzione Badoni tipo VII in scala TT

Messaggio da Edgardo_Rosatti »

Ci siamo!
Roberto Pernarella (MrPatato) ed il sottoscritto ha iniziato la progettazione e realizzazione di un locomotore diesel da manovra Badoni tipo VII in fotoincisione di alpacca.

Questo tipo di locomotore viene usato nei depositi della metropolitana di Milano e ogni tanto ho il piacere di guidarlo per l'effetuazione delle manovre.

L'idea originale è di Roberto, il quale è riuscito a venire in possesso della documentazione necesaria per la sua progettazione. Io invece sto offrendo il supporto per i rilevi sul locomotre vero e proprio e per lo sviluppo del disegno.

La lastra di alpacca è da 3/10° di mm, ma ci siamo subito accorti che dovremo ridurla a 2/10°.

Comunque sarà Roberto stesso a parlarne meglio, in quanto l'idea originale è sua.

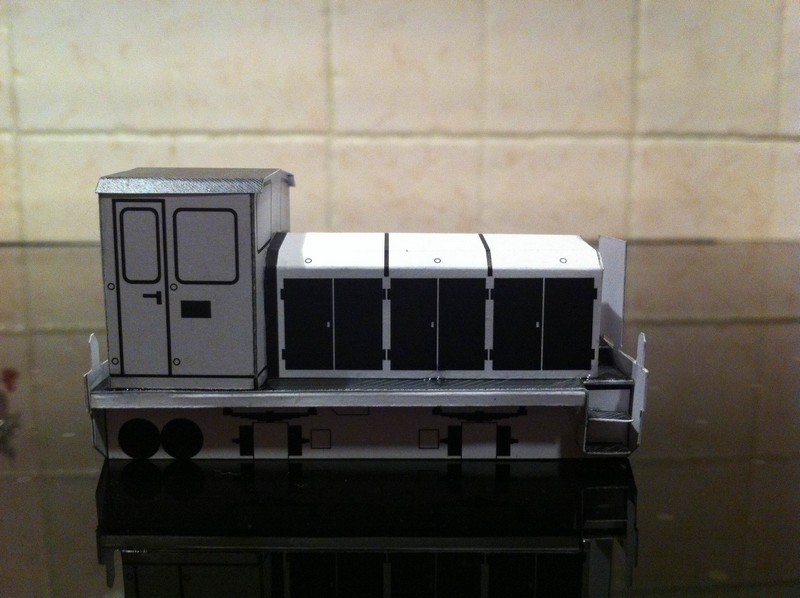

Qui la foto del locomotore vero e proprio (matricola 07) e della lastra del prototipo.

07:
Immagine
129,12 KB

Lastra:
Immagine
84,27 KB

Nella foto metà lastra A4; ogni lastra in formato A4 contiene i pezzi per realizzare 2 locomotori.

La meccanica usata verrà cannibalizzata dal locomotore commerciale Kof Arnold che ben si adatta a questa realizzazione

Meccanica Arnold:
Immagine
36,84 KB

Meccanica:
Immagine
53,33 KB

Ora si tratta di montare il prototipo e verificare che tutto combaci alla perfezione ed eventualmente apportare le modifiche necessarie per il prodotto finale.

Cartamodello in scala maggiorata (by MrPatato):
Sicuramente, nel momento in cui scrivo questo post, Roberto ha già iniziato ad assemblare il prototipo e sarà sempre lui a fornire i primi dettagli del modello che speriamo di presentare per la fiera di Malpensa.

Edgardo


ED
237
11101101
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9516
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Autocostruzione Badoni tipo VII in scala TT

Messaggio da adobel55 »

Ah però !!
Novità in pentola.
OTTimo.
Ciao.
Adolfo
Avatar utente
SteaMarco
Messaggi: 831
Iscritto il: domenica 6 dicembre 2015, 8:30
Nome: Marco
Regione: Piemonte
Città: Moncalieri
Stato: Non connesso

Messaggio da SteaMarco »

Moooolto interessante seguirò come molte cose quà sul forum con interesse!!!

Marco
Marco - Non è il mezzo che fà la differenza ma l'uomo
Avatar utente
robiravasi62
Messaggi: 951
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Messaggio da robiravasi62 »

B R A V I !
Roberto
Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7514
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Messaggio da giuseppe_risso »

Gran bella notizia, sono curioso di vedere il prototipo montato :grin: :grin: :grin: .
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4750
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Messaggio da MrPatato76 »

Eccoti accontentato Giuseppe.
Questa è la cabina con il cofano saldata fresca fresca.. :grin:

Immagine:
Immagine
212,36 KB

Immagine:
Immagine
323,12 KB

Immagine:
Immagine
397,66 KB

Immagine:
Immagine
145,11 KB

La genesi di questo modello è iniziata a Dicembre quando io ed Ed aspettavamo il treno a Lissone per andare a Como.
Iniziammo a parlare e decidemmo per una macchina da manovra, relativamente semplice da disegnare ,montare e motorizzare.
Ed propose di prendere spunto dal Badoni che Atm utilizza a Precotto per manovrare i treni in deposito.
Durante le ferie di Natale presi in mano questo libro

Immagine:
Immagine
487,15 KB
Subito mi cadde l'occhio sulla macchina in alto a sinistra, appunto il modello Tipo VIID, macchina senza bielle e superfici curve e complesse....insomma un'ottima macchina di partenza.
Al rientro al lavoro a Gennaio, ho passato il disegno preliminare a Ed che successivamente lo ha affinato per farne poi i lucidi e successivamente le lastrine.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14947
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Messaggio da MrMassy86 »

Ottimo progetto ragazzi :wink:
Dalle immagini vedo che sta venendo molto bene, i miei complimenti :grin:
Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Messaggio da Edgardo_Rosatti »

Caspita Roberto, sei un vulcano!
Noto con piacere che in questa prima fase dell'assemblaggio i pezzi combaciano. E questo mi fa tirare un sospiro di sollievo..
Anche i mancorrenti che sembravano un po' ostici pare che vadano bene.
Manca ancora la parte sottocassa che non sarà semplice, ma visto il ritmo di lavoro che ci metti credo la vedremo completata a breve.

Io ho l'altra metà della lastra prototipo e domani sono di riposo.
Vorrei montarla, ma purtroppo ho un incontro di "wrestling" con la mia lavastoviglie che dovrò riparare [:I] Urgentia impellentium causa (è latino brianzolo)

Roberto, se non riesco ad assemblare la mia parte la darò a te :wink:

Per quanto riguarda i primi problemi sulla lastra, abbiamo notato che alcune parti sono state progettate male e sono andate a farsi benedire nel processo di tranciatura chimica.
Vedi testimoni troppo sottili e mezze incisioni sbagliate sulla griglia anteriore e sulle balestre.

Va bene, faremo tesoro e risolveremo con la rev2.

Ringrazio tutti per gli apprezzamenti.

Ed
ED
237
11101101
Avatar utente
dilan
Messaggi: 3959
Iscritto il: martedì 7 maggio 2013, 7:32
Nome: Antonino
Regione: Lombardia
Città: Scanzorosciate
Stato: Non connesso

Messaggio da dilan »

Complimenti per l'ottimo lavoro.
Antonio
Avatar utente
AXEL
Messaggi: 2722
Iscritto il: sabato 21 gennaio 2012, 20:34
Nome: Alessandro
Regione: Calabria
Città: Tropea
Stato: Non connesso

Messaggio da AXEL »

Complimenti!!! :smile:
La Torre Alessandro - il mio blog
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4750
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Messaggio da MrPatato76 »

Grazie a tutti!!
La cassa l'ho montata in circa un paio d'ore e sono contento di dire che tutte le piegature del cofano e della cabina combaciano perfettamente!!
I mancorrenti sono perfetti!!
Tutto questo è già un primo successo: certo c'è qualcosa da affinare ma non vedo grossi problemi.
Oggi spero di procedere con il telaio....vi terro' aggiornati!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
matteob
Messaggi: 895
Iscritto il: venerdì 12 giugno 2015, 12:06
Nome: matteo
Regione: Veneto
Città: San Bonifacio
Stato: Non connesso

Messaggio da matteob »

Bravo Roberto, l'unica cosa che ho provato a piegare e saldare in fotoincisione, è un segnale a portale. Non ti dico il risultato...[:o)] è ancora là che aspetta di essere introdotto delicatamente nella pattumiera.
Matteo
Avatar utente
Massimo Salvadori
Socio GAS TT
Messaggi: 2552
Iscritto il: martedì 1 novembre 2011, 0:01
Nome: Massimo
Regione: Lombardia
Città: Peschiera Borromeo
Stato: Non connesso

Messaggio da Massimo Salvadori »

Siete GRANDI !
Massimo Salvadori - la mia collezione in scala TT
Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5586
Iscritto il: domenica 11 dicembre 2011, 9:26
Nome: Riccardo
Regione: Lombardia
Città: Lombardia
Età: 10
Stato: Non connesso

Messaggio da Riccardo »

che meraviglia [:0][:0][:0]
veramente GRANDI !!!
assolutamente da vedere a Malpensa :cool: :cool: :cool:
Riccardo
Avatar utente
Andrea
Socio GAS TT
Messaggi: 22440
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Stato: Non connesso

Messaggio da Andrea »

Caspita, qui la cosa si fa interessante!
:cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
Avatar utente
carlo mercuri
Messaggi: 3502
Iscritto il: sabato 12 novembre 2011, 21:37
Nome: Carlo
Regione: Toscana
Città: Scandicci
Stato: Non connesso

Messaggio da carlo mercuri »

E quella che osservavo su FB.........è davvero così spigolosa!!! :smile:
We will rock you! - Officine Mercuri
Avatar utente
v200
Socio GAS TT
Messaggi: 9876
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Stato: Non connesso

Messaggio da v200 »

:cool: orpo, che progettino ragazzi :grin: :wink:
I miei complimenti.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10483
Iscritto il: giovedì 10 novembre 2011, 21:17
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Messaggio da Fabrizio »

Molto bene. Un altra realizzazione che va ad aggiungersi alla sezione rotabili, una delle cose più ostiche di questa scala. Molto molto bene :cool:
Fabrizio
Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Messaggio da Edgardo_Rosatti »

Ringrazio ancora tutti per gli apprezzamenti :grin: e aspettiamo il lavoro di Roberto.

A proposito... lavastoviglie 0 Edgardo 1; guasto F3 risolto... :cool: ora mi dedicherò al locomotore, giurin giurella!
ED
237
11101101
Avatar utente
SteaMarco
Messaggi: 831
Iscritto il: domenica 6 dicembre 2015, 8:30
Nome: Marco
Regione: Piemonte
Città: Moncalieri
Stato: Non connesso

Messaggio da SteaMarco »

Certo che a scorrere queste pagine del forum sembra tuTTo facile, poi ti meTTi li con moooolta pazienza e capisci (plurale maiestatis) che avrei problemi anche con la scala 1:1!!! :cool:

Non ci vedo più!!! Devo comprarmi un lentone!!!! Comunque complimenti mi piace tantissimo! :wink:
Marco - Non è il mezzo che fà la differenza ma l'uomo
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4750
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Messaggio da MrPatato76 »

Grazie 1000 ragazzi!!!
Altro piccolo avanzamento questa sera

Immagine:
Immagine
354,56 KB

Immagine:
Immagine
353,95 KB

Stasera ho saldato le fiancate ed il praticabile del telaio....e già che c'ero ho provato l'accoppiamento con cabina e cofano....
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14947
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Messaggio da MrMassy86 »

Grande Roberto, stai procedendo spedito ed il risultato è ottimo :cool:
Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
gavinca
Socio GAS TT
Messaggi: 1871
Iscritto il: martedì 22 maggio 2012, 13:07
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Stato: Non connesso

Messaggio da gavinca »

Bravissimi e anche rapidissimi !!
:cool: :cool:
Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4537
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 56
Stato: Non connesso

Messaggio da Edgardo_Rosatti »

MI sembra che le fiancate delle ruote coi particolari siano venute bene; peccato per gli elementi laterali alle balestre che sono andati a farsi benedire nel processo di fotoincisione.
Su questo dovremo discutere per rientrare, ma va bene dai :wink:

Vedo con piacere che anche il basamento ed i predellini sono venuti bene.
Ottimo lavoro Roby!

Ed
ED
237
11101101
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4750
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Messaggio da MrPatato76 »

Assolutamente si Ed!!
C'è qualcosa da ottimizzare, ma direi che come primo modello è veramente ben riuscito!!
Stasera altro passo avanti: ho praticamente finito il telaio con i panconi ed i supporti dei respingenti....


Immagine:
Immagine
386,3 KB

Immagine:
Immagine
332,29 KB

La cassa è solo appoggiata.
Prima di procedere con l'unione, serve una bella sgrassata e la verifica della meccanica.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Torna a “AUTOCOSTRUZIONI ed ELABORAZIONI IN SCALA 1:120”
