MODULO "La rocca del RE" (anello ritorno sinistro)

[roy67]

Roy, allora il tuo bel Viadotto sarà trafficato da fiammanti vetture europee, bene bene!
Rimango ansioso di vederlo come pure tutti gli altri moduli.
Ormai non manca più molto, a presto

Purtroppo il mio viadotto sarà "deserto". Tutte le autovetture sono in "sala operatoria" per l'inserimento delle fibre ottiche per l'accensione fanali. Purtroppo non riuscirò a terminare per Novegro. Per non lasciare il viadotto crivellato di fori per il passaggio delle fibre, ho optato per l'attesa che siano tutte terminate (auto e camion).

Concordo con Andrea. Una foto dell'avanzamento lavori farebbe piacere.

[Flavio]

In effetti è un po' di tempo che non scatto foto al modulo durante l'avanzamento lavori.
Posso mostrare come si trova attualmente il ponte all'incirca nella stessa inquadratura che ha riportato Andrea:

Immagine:

49,76 KB

e ho anche un'immagine del parcheggio di fronte alla locanda:

Immagine:

70,68 KB

Domattina vado in magazzino a lavorarci, in particolare verrà gettato l'asfalto e qualche altro lavoretto.
Farò un po' di scatti e li posterò

La Fiat 500 nel parcheggio è un po' grande. Dovrebbe essere in scala 1:100 e purtroppo si nota.
Spero che arrivino per tempo le vetture che ho acquistato l'altra sera dopo il suggerimento che mi ha dato il Doc.

A domani

[Flavio]

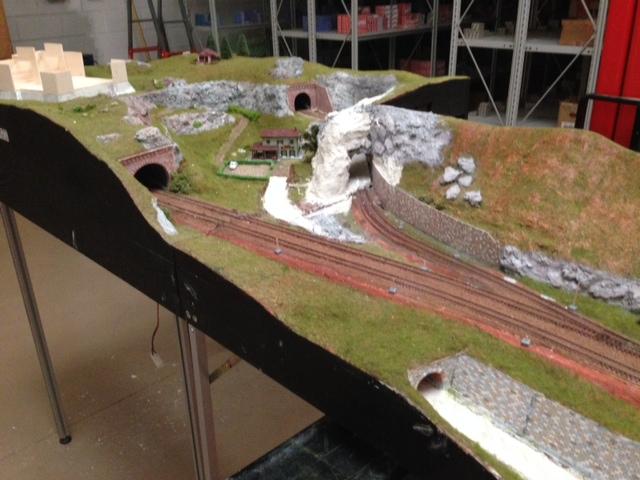

Ho trovato quest'altra immagine di una decina di giorni fa:

Immagine:

45,74 KB

[Egidio]

Complimenti Flavio...... Belle inquadrature, molto caratteristiche. Saluti. Egidio.

[Andrea]

Grazie Flavio, lo stato avanzamento lavori mi pare comunque notevole.
In effetti la 500 pare un po' sovradimensionata...

[Edgardo_Rosatti]

Complimenti Flavio, sta venendo molto bene

PS: ho cercato in laboratorio i pali ma non ce ne è traccia.

[claudio]

Complimenti Flavio anche da parte mia.

[Flavio]

Grazie Claudio, dall'alto della tua maestria, i tuoi complimenti per me sono un onore.
A presto.

[Flavio]

Una nuova foto della locanda con viale alberato:


Immagine:

320,51 KB

Ieri sono arrivate le automobili acquistate la scorsa settimana.
Beh, non mi sembrano in scala TT. Sono lunghe 45mm che in scala 1:120 risulta una lunghezza al vero di 5,4 metri.
Sono tutte limousine in transito dalla locanda del Re.[:0]

[cararci]

Limousine o meno, il tuo modulo me gusta mucho! Mi spiace che ci abbiano separati rispetto a Verona.

[Flavio]

Carlo, spiace anche a me che i poteri forti ci abbiano separato[:o)]
Comunque il tuo modulo giustamente a fatto molta strada arrivando ai piani alti... tra il vincitore di Novegro dello scorso anno and the President!!!
Complimenti
A tra pochi giorni, ciao

[adobel55]

Bene Flavio, stai completando bene ed il modulo sta mliorando sempre di più.
Ciao.
Adolfo

[Egidio]

Stai andando alla grande Flavio ! Saluti. Egidio.

[Flavio]

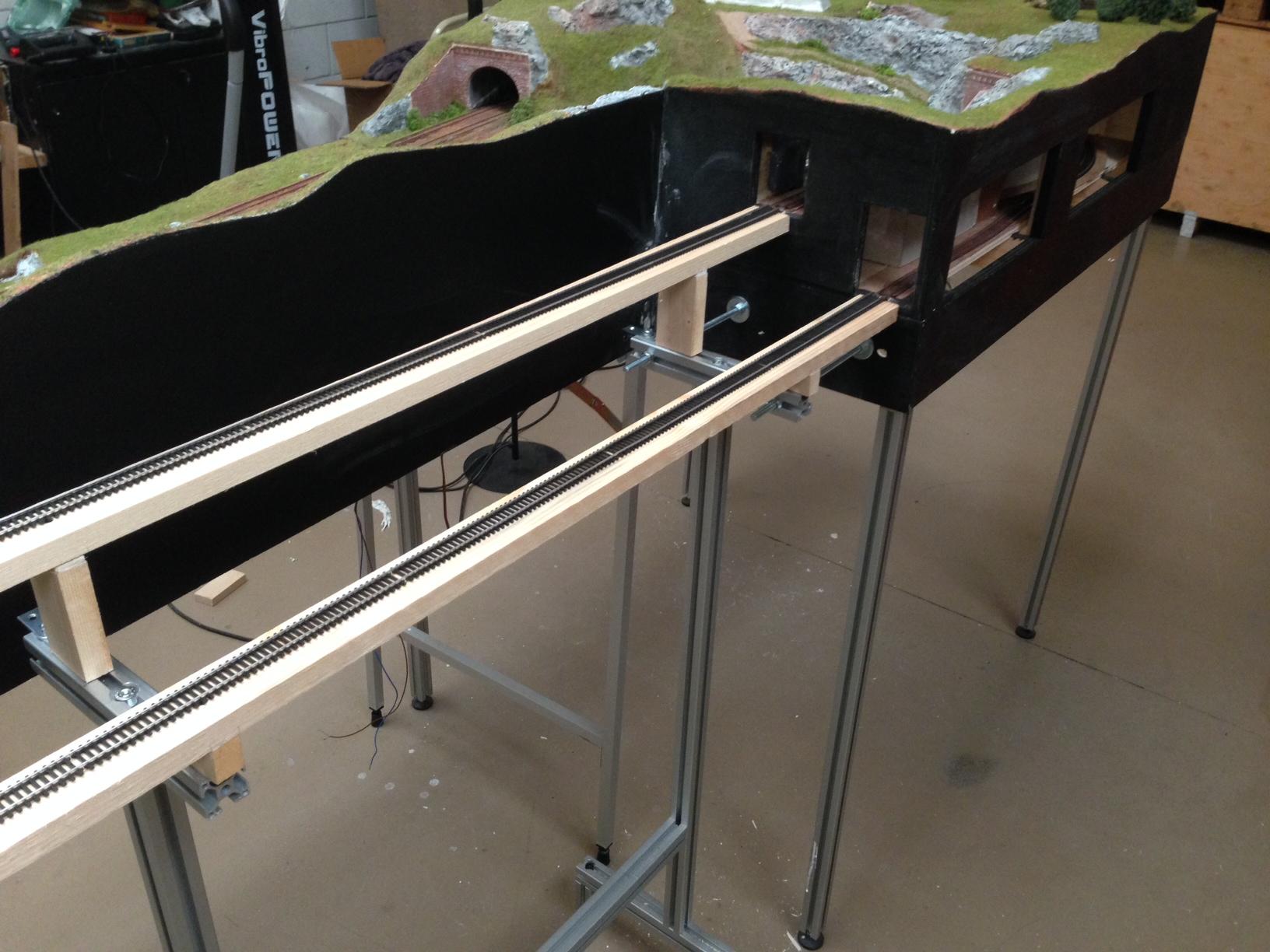

Vista da dietro le quinte del modulo:

Immagine:

188,74 KB

I 2 binari di carico/scarico per questa uscita saranno fissi.
Grazie alla collaborazione con il Doc, sarà disponibile per la prima uscita dei caricatori, anche la consolle di comando dei deviatoi e dei relativi binari di carico/scarico.

[Egidio]

Flavio ha davvero ben congegnato il tuo modulo ! Saluti. Egidio.

[MrMassy86]

Ottimo lavoro Flavio presto lo potrò ammirare di persona Massimiliano

[Andrea]

Molto bene Flavio, ormai ci siamo...

[Docdelburg]

Molto bene Flavio! Speriamo che la consolle sia all'altezza delle tue realizzazioni!

[Edgardo_Rosatti]

Ottimo!!! Bel lavoro

[Fabrizio]

Molto bello

Non ho capito una cosa. Saranno funzionanti i caricatori?

Ad ogni modo, lo scoprirò presto A Giovedì mattina

Ciao

Fabrizio

[Riccardo]

bene Flavio,
con i caricatori siamo al TOP !!!

[Flavio]

Grazie a tutti per i vostri apprezzamenti

Questi caricatori a Novegro saranno funzionanti permettendo ai convogli, grazie ai 2 binari 'fissati' alla struttura del cappio, di uscire o di entrare dal modulare.
In seguito saranno ultimati come da progetto originale, dove è previsto che i caricatori siano sfilabili e messi a ricovero su una rastrelliera con i relativi convogli appena arrivati dal modulare. In un momento successivo, quando si riterrà che lo stesso convoglio dovrà rientrare nel modulare, il caricatore verrà riposizionato sulla linea di entrata ed il convoglio potrà essere di nuovo inserito in circolazione sul modulare.

[Docdelburg]

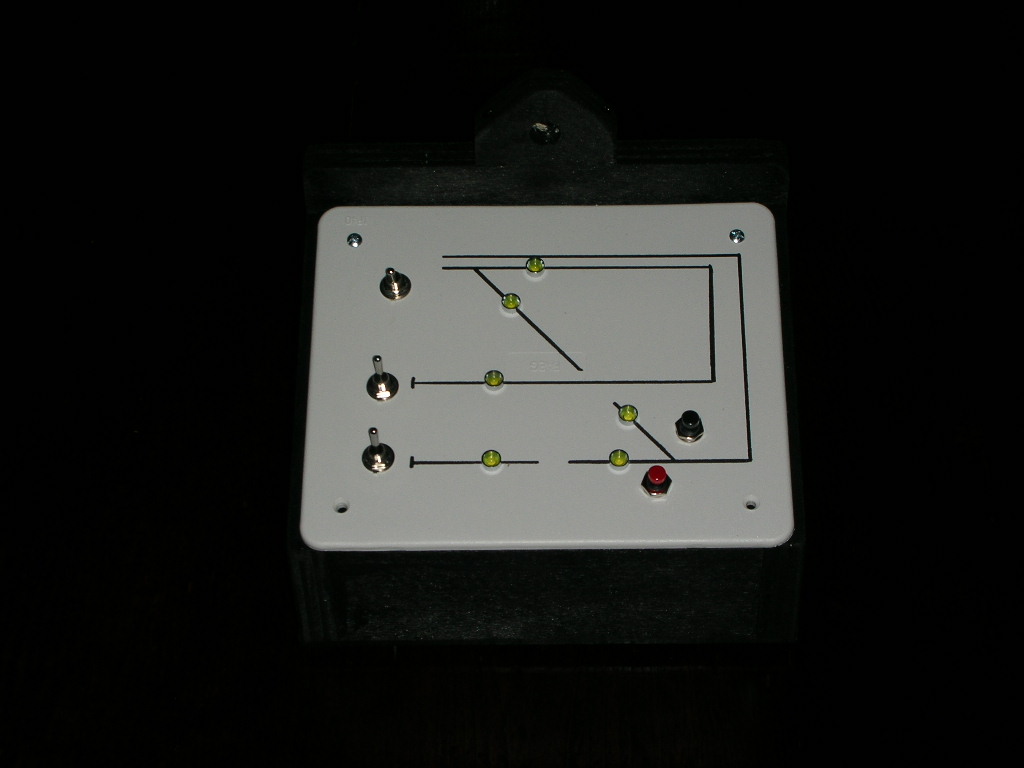

Dopo le "paciugate" fatte a Novegro, ho rifatto completamente il quadro di comando dei moduli di Flavio.

Immagine:

101,44 KB

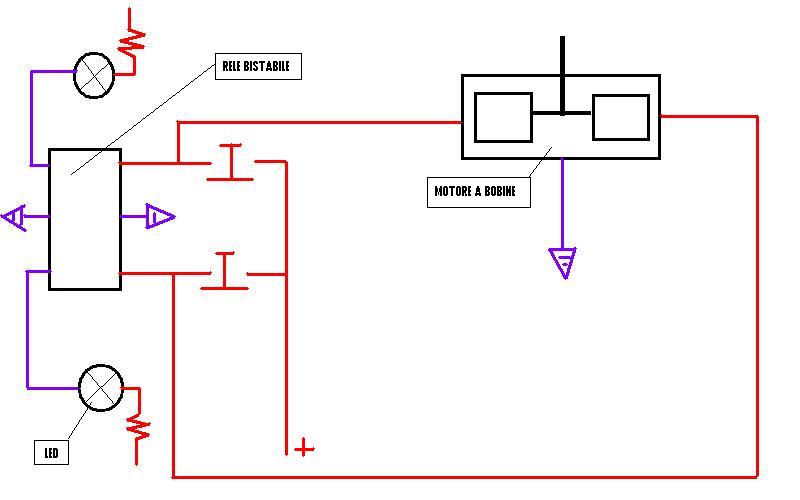

Elettricamente funzionerebbe tutto bene, salve un piccolo particolare che vi illustro sperando in un parere da parte di qualcuno (Roberto, Edgardo).

Immagine:

31,4 KB

Premendo i pulsanti in basso a destra per comandare il deviatoio con motore a bobine aziono correttamente il motore ma non cambia l'illuminazione del led rispettivo. Se tolgo i collegamenti al motore i pulsanti azionano correttamente il rele bistabile e quindi fanno accendere il led relativo.
Immagino serva qualche diodo per meglio indirizzare gli impulsi.
Qualche suggerimento?

P.S. credo dipenda dal motore Peco che sto provando, perchè se collego il tester funziona tutto correttamente; l'impulso dà corrente a 12 V e attiva il rele con accensione corretta del led.
Dovrei quindi mettere un diodo su entrambe i poli positivi che vanno al motore?

Per Flavio: ho fatto due interruttori a levetta che semplicemente danno e tolgono corrente ai binari di carico e scarico. Se credi che possa servire potresti fermare e far partire i convogli sui caricatori con questi interruttori senza altri orpelli elettrici.
Occorre solo stabilire il contatto elettrico tra caricatore e binario.

[Docdelburg]

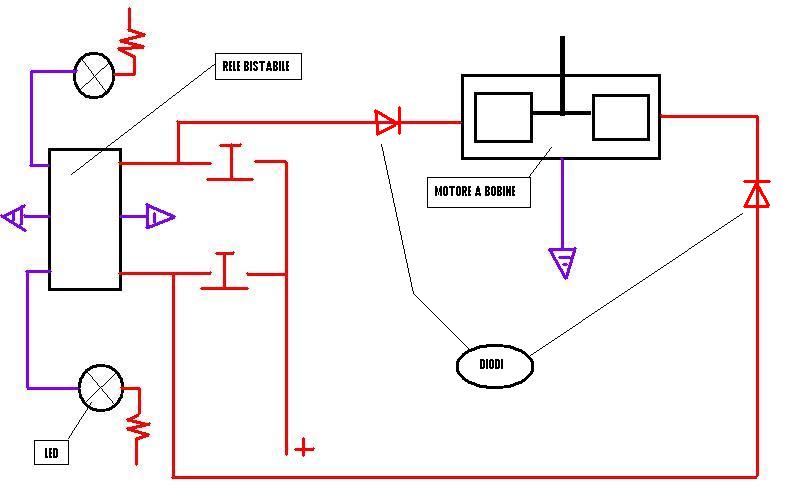

Mi rispondo da solo e confermo che con due diodi tutto funziona perfettamente.

Immagine:

35,81 KB

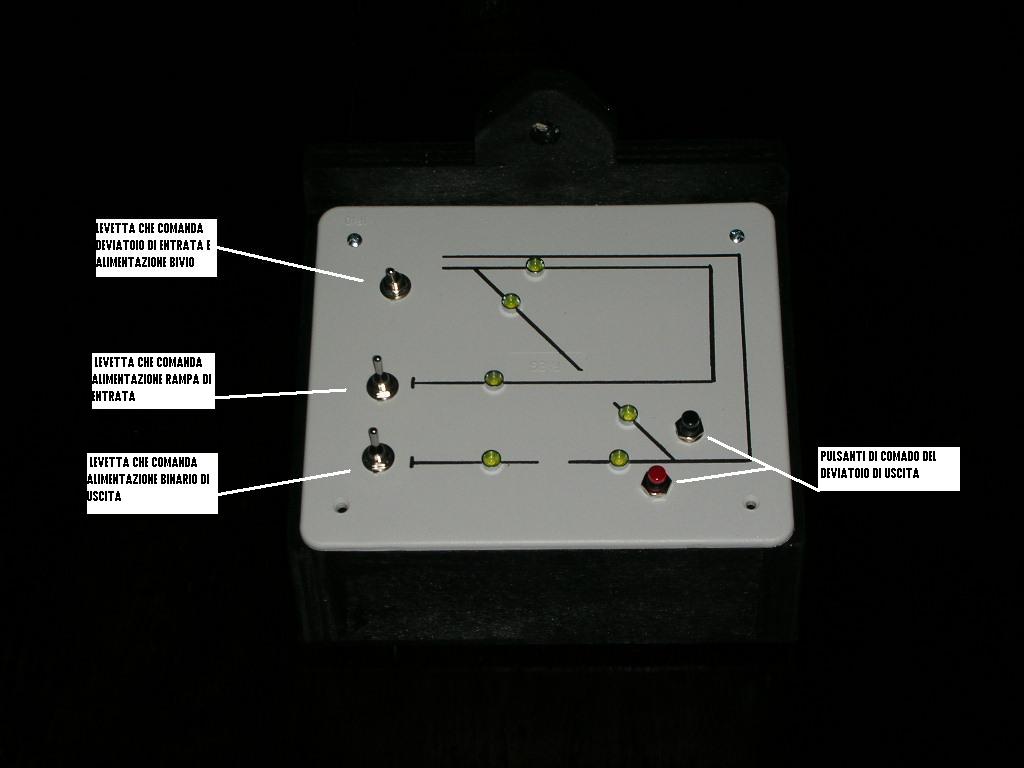

Però se mi confermate che è giusto sono più contento.....


Immagine:

52,15 KB

[saverD445]

Bel quadro Doc, per quanto riguarda gli interrutori a levetta del piano caricatore credo vada bene cosi, risulta come i miei sezionatori che bloccano i convogli , il funzionamento è lo stesso.

Per il fatto della mancata segnalazione , credo dipenda dal motore peco che come gli hornby non tengono la posizione e di fatto non danno il contato con la corrente di ritorno per la segnalazione...

Se ho creduto male mi farò passare alle armi da Edgardo e Roberto ... solo che poi il cannonau chi lo porta ??
