Riflessioni sulle curve ambivalenti

[Flavio]

Ne è passato del tempo! Ma come i vecchi diesel faccio fatica a scaldarmi ma alla fine ...... eccomi qua!

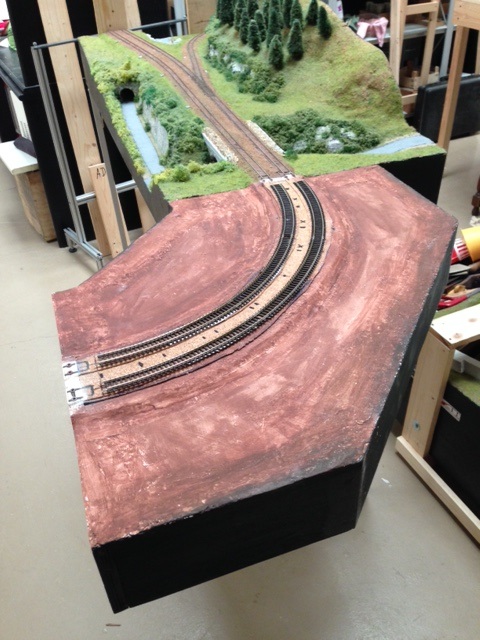

Questo lo stato della mia curva bivalente una decina di giorni fa:

Immagine:

122,32 KB

Oggi i binari sono definitivamente incollati, sotto è collegata la scheda del duo Edgardo/Roy e a lato sta crescendo della vegetazione.

Dimenticavo di segnalare che ieri sono stati avvistati dei transiti su entrambi i binari di una Taurus con un paio di carri al traino.

[saverD445]

A volte ritornano ....

Dai Flavio, facci vedere anche lo stato attuale. ... :geek:

[Riccardo]

EVVAI Flavio !!!!
Anche questo lo ammireremo all'EXPO

[roy67]

Flavio, fra stassera e domani cerco di trovare un paio di minuti per farti lo schema di connessione elettrica ai binari.

[Andrea]

Questo lo stato della mia curva bivalente una decina di giorni fa:

Ottimo Flavio, dammi poi le misure che le imserisco nel DB moduli.

[Docdelburg]

Bravo Flavio, ottima realizzazione e azzeccatissimo modulo per ogni evenienza!

[Edgardo_Rosatti]

Dimenticavo di segnalare che ieri sono stati avvistati dei transiti su entrambi i binari di una Taurus con un paio di carri al traino.

E pur si muove!
http://it.wikipedia.org/wiki/E_pur_si_muove!

[Marshall61]

Ottimo lavoro Flavio, sinceri complimenti per la realizzazione!!!!

Ciao, Carlo

[adobel55]

Ma è ambidestro o ambisinistro ?.
Complimenti
Ciao
Adolfo

[Flavio]

Grazie a tutti per i vostri apprezzamenti.
Adolfo,morendo che questo modulo sia ambi...guo!

[cararci]

Lo sapevo, lo sapevo! A Malpensa i complimenti.

[MrMassy86]

Ottimo lavoro Flavio Massimiliano

[MrPatato76]

Molto bene!!!

[roy67]

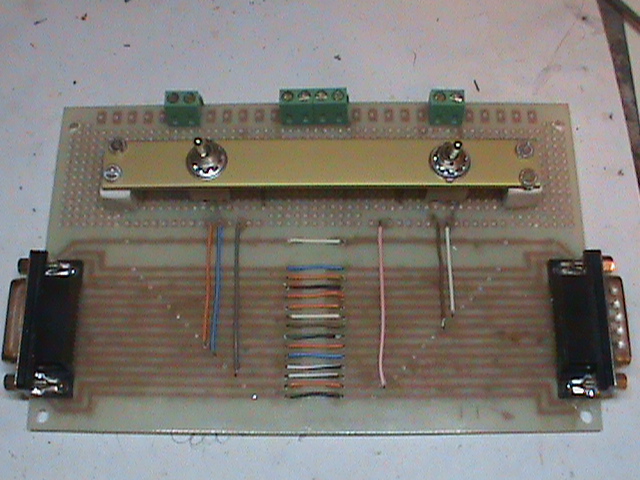

Flavio: Eccomi con lo schema di collegamento del PCB.

Immagine:

154,23 KB

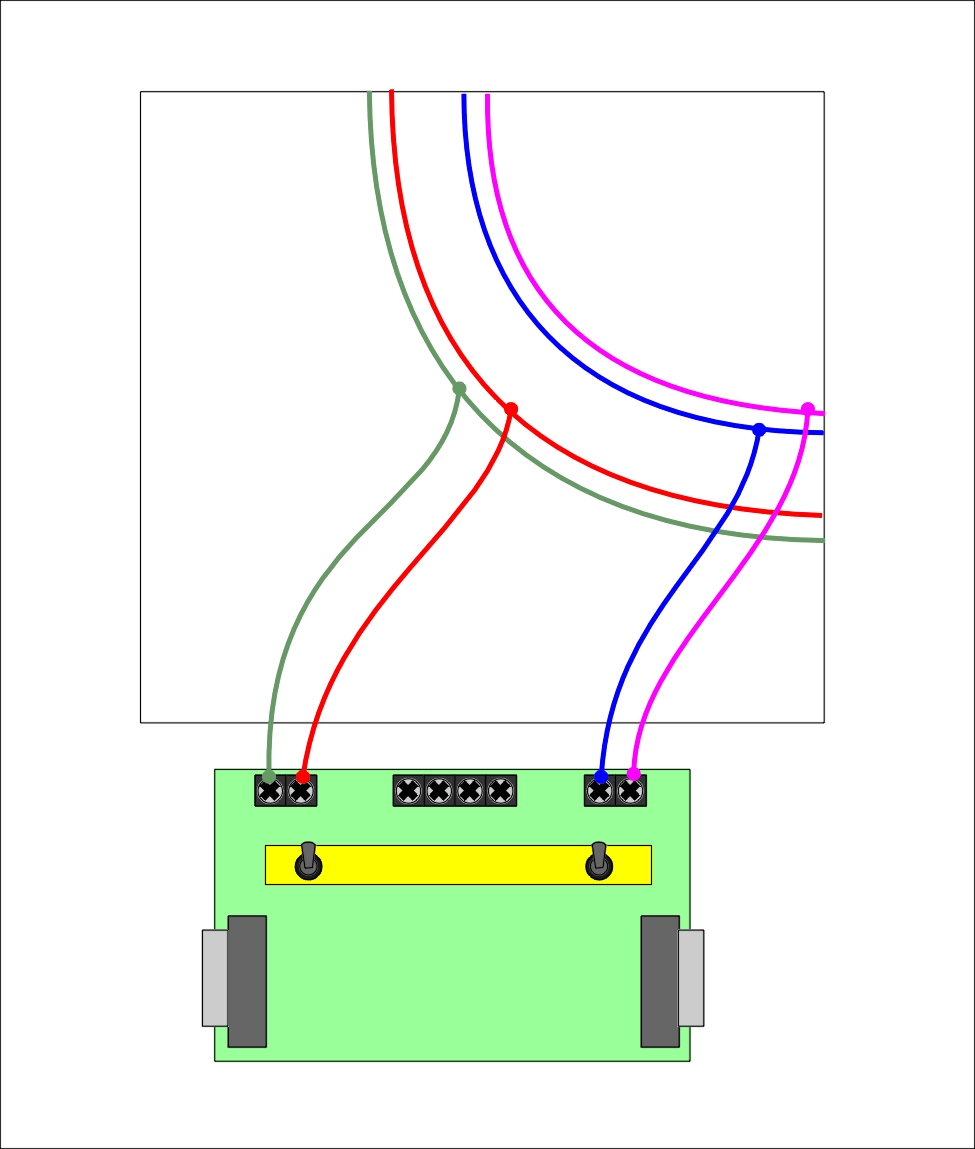

I fili ai binari, vanno collegati come nello schema seguente:
Immagine:

166,08 KB

Spero solo di ricordarmi bene......[:I]

[Flavio]

Grazie Roy, domattina o più facilmente lunedì collegherò i 4 fili alla scheda seguendo il tuo schema.
Ma domanda da incompetente. Una volta collegati i fili, c'è modo di verificare che tutto sia ok o si deve attendere venerdì quando si collegherà la curva al modulare?

[roy67]

Grazie Roy, domattina o più facilmente lunedì collegherò i 4 fili alla scheda seguendo il tuo schema.
Ma domanda da incompetente. Una volta collegati i fili, c'è modo di verificare che tutto sia ok o si deve attendere venerdì quando si collegherà la curva al modulare?

Puoi verificare collegandolo al modulo della Rocca (con il connettore).

Se a polarità è concordante va bene.

Regoli il tester in modo che faccia "Boh"...... Con un puntale tocchi una rotaia, con l'altro puntale tocchi la stessa rotaia dell'altro modulo... Se fa "Bip" va bene, altrimenti cambi posizione ai due deviatori sul PCB e riprovi.

Il tester deve fare "bip" toccando la stessa rotaia sui due moduli e non deve fare "bip" toccando rotaie diverse. Fai la prova su tutte quattro le rotaie.

[Flavio]

Grazie Roy! ci provo e poi ti saprò dire di quanti "bip" e quanti "boh" avrò raccolto

[Flavio]

Grande Roy!!!

BIP batte BOH__________ 4 a 0

Dopo questa verifica con il tester ho provato anche a far girare la mia Taurus: Funziona tutto alla perfezione!

[saverD445]

Sei un GRANDE Flavio ....

Ti avrei proprio voluto vedere alle prese con il tester

[Flavio]

In verità avrei voluto filmarmi ma la paura di far saltare in aria tutto è stata grande!!![:o)]

[roy67]

Eh eh eh.......

Grande Flavio. Hai visto che sei stato capace di fare una "verifica di continuità".

Ora, però. Dovresti montare il modulo invertito. selezionare i selettori sulla posizione "2" e fare la stessa verifica.

P.S. Non sai cosa avrei pagato per poterti vedere fare quste misurazioni.........

Inoltre.... Il trucco è tutto nel filo rosa..... Si sappia.....

[Flavio]

In effetti ho testato il modulo solo sulla curva esterna, condizione che sarà montato a Malpensa e che era la cosa che più mi premeva.
Sto valutando se domani fare anche la prova opposta ma forse è meglio non abusare da parte mia e magari farlo dopo Malpensa! Sai 2 vittorie di fila non è cosa facile!

[Flavio]

Ueeeee...... bella gente! Un bel 4 a 0 anche sulla curva interna!!!

Stamattina presto, solo soletto in magazzino, vado verso il mio angolo di lavoro, guardo i 2 moduli e.... non sono riuscito a resistere: ho girato i 2 interruttori ed ho provato. Tutto OK, tester e transito della loco.

Roy: grande scheda!

[roy67]

Roy: grande scheda!

Grande Flavio.. che è stato capace di collegare 4 fili senza invertirli.
Bravo il tester che ha fatto "Biiiiip".

La scheda è stata concepita per funzionare in questo modo. "Lei" ha fatto solo il suo dovere, invertendo la fase dei binari.

[Flavio]

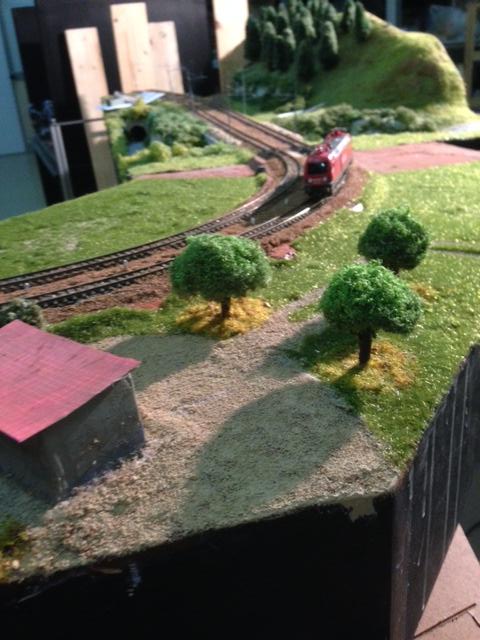

Una immagine di ieri con i lavoretti fatti soprattutto da Alice:

Immagine:

67,96 KB

Domani mattina aspetto un po' di gente e poi si carica e si parte.

Mi spiace solo che non potremo incontrare il Doc e Roy. Ciao ragazzi, a presto ma vi perdoneremo solo a base di salami, prosciutti e qualche bottiglietta!
