MODULO (doppio) "Galleria dell'orso"

[Docdelburg]

...sono quelle schiume riempitive... Occhio che alla fine gonfiano un casino!

Quanto tempo impiega ad indurire?

Impiegano qualche ora, specie nelle parti interne.

[Docdelburg]

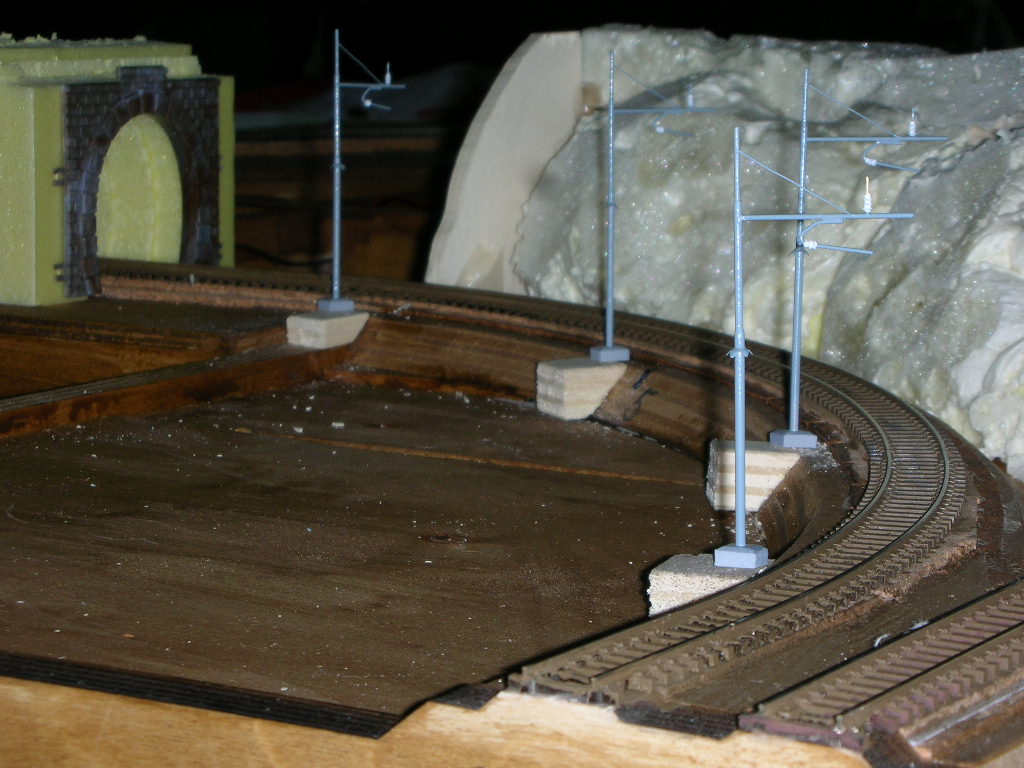

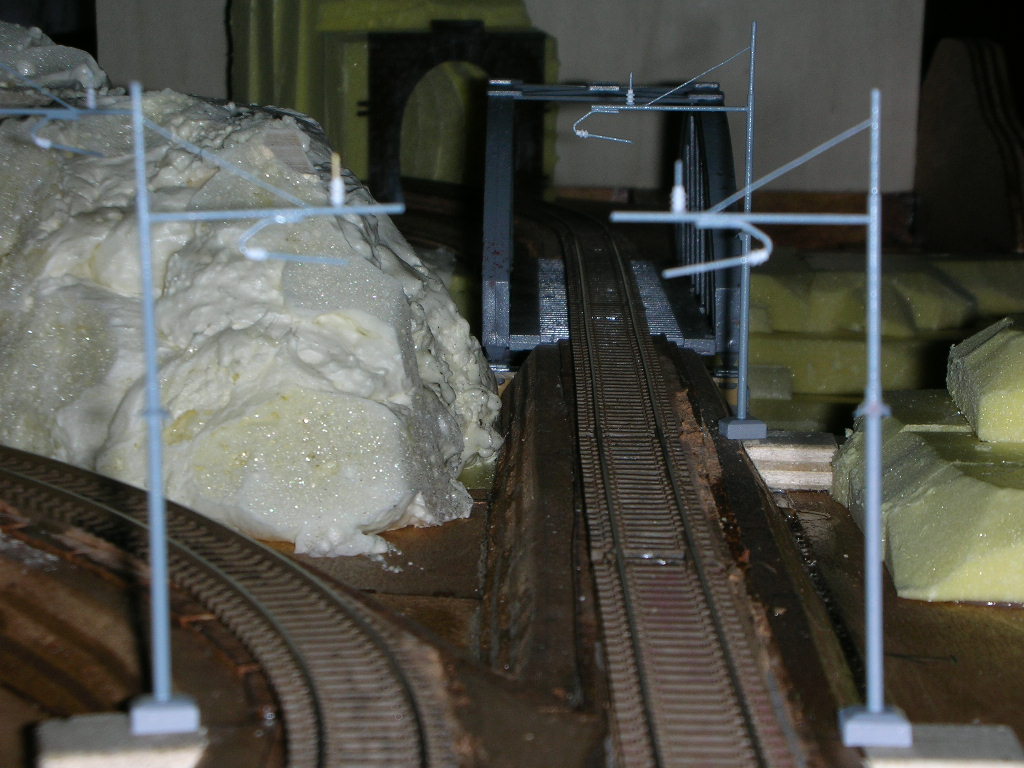

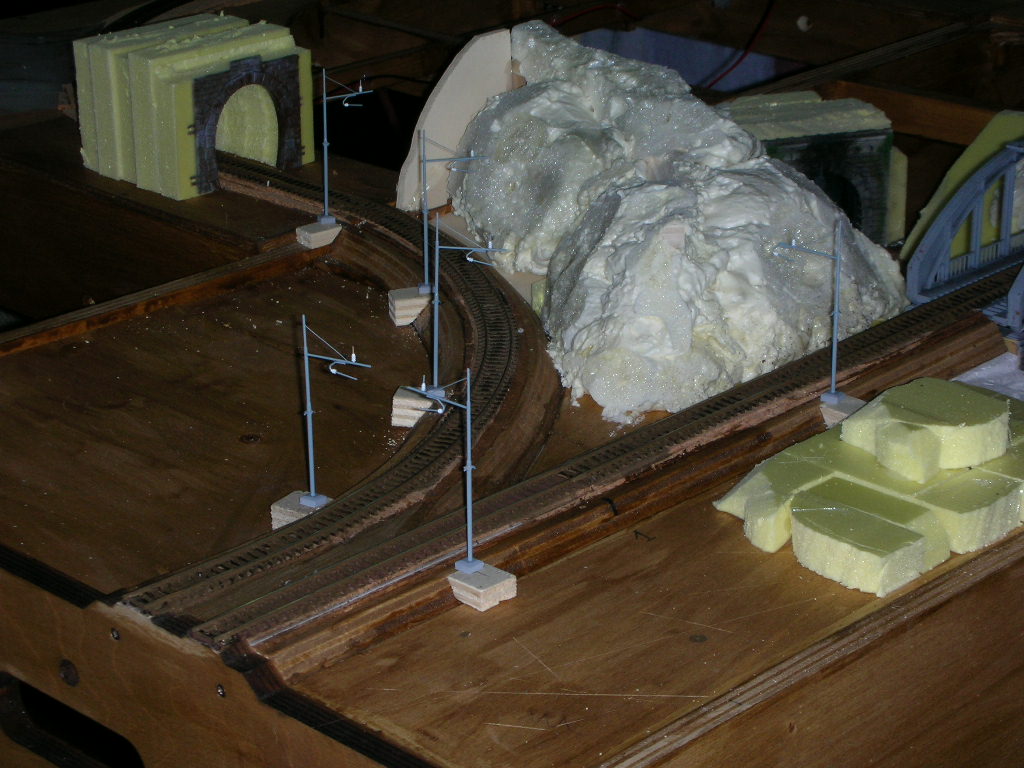

........ per vedere l'effetto che fa!

Immagine:

172,14 KB

Immagine:

168,75 KB

Immagine:

168,64 KB

[Andrea]

A me sembra un gran bell'effetto!



Mauro, potresti mettere anche un paio di questi...
http://www.scalatt.it/bottega%20plastic ... locita.htm
Li trovi nell'area download e sono già pronti per la stampa in scala TT.

[Docdelburg]

A me sembra un gran bell'effetto!



Mauro, potresti mettere anche un paio di questi...
http://www.scalatt.it/bottega%20plastic ... locita.htm
Li trovi nell'area download e sono già pronti per la stampa in scala TT.

Sicuramente Andrea!
A tal proposito ci sarebbero altre cose da mettere lungo la linea: qualche telefono, qualche cassa per i collegamenti elettrici, le tabelle di velocità appunto, qualche casottino come quello che hai messo all'inizio della discussione del tuo modulo San Carlo....
Che tu sappia, in scala TT si trovano elementi in tal senso (tabelle di velocità a parte) o bisogna autocostruirli?

[giuseppe_risso]

Bellissimo, non ci faremo mancare proprio niente...

[Andrea]

Che tu sappia, in scala TT si trovano elementi in tal senso (tabelle di velocità a parte) o bisogna autocostruirli?

Purtroppo in stile F.S. non c'è nulla, tutto ciò che si trova è praticamente in stile teutonico (andrebbe eventualmente adattato).
Se guardi nelle guide, puoi trovare qualche riferimento (abbiamo anche le tabelle distanziometriche, alcuni segnali ferroviari e i segnali stradali).
Poi trovi i disegni quotati di quel casotto F.S. (by Riccardo)...
http://www.scalatt.it/bottega%20plastici.htm

[claudio]

Stai andando alla grande complimenti

[liftman]

Bellissimo effetto Doc!

[alexgaboardi]

complimenti Doc, è sempre un piacere leggere questo topic
buon lavoro e buon anno a tutti
ciao, Alessandro

[massimiliano]

non ho seguito molto queste discussioni ma ti posso fare sicuramente i mie complimenti

[adobel55]

Mauro,
se interessa posso costruirti un casello ferroviario in scala TT o altro.
Fammi sapere.
Ciao.
Adolfo

[Marshall61]

Ottimo lavoro Mauro e bel colpo d'occhio, la palificazione completa ed arricchisce il paesaggio....complimenti!!!!

Ciao, Carlo

[Docdelburg]

Buon anno a tutti e grazie per gli apprezzamenti.

Mauro,
se interessa posso costruirti un casello ferroviario in scala TT o altro.
Fammi sapere.
Ciao.
Adolfo

Grazie Adolfo per la disponibilità.
Senza impegno, ma una piccola costruzione da mettere lungo i binari, in prossimità della galleria, mi farebbe molto comodo.

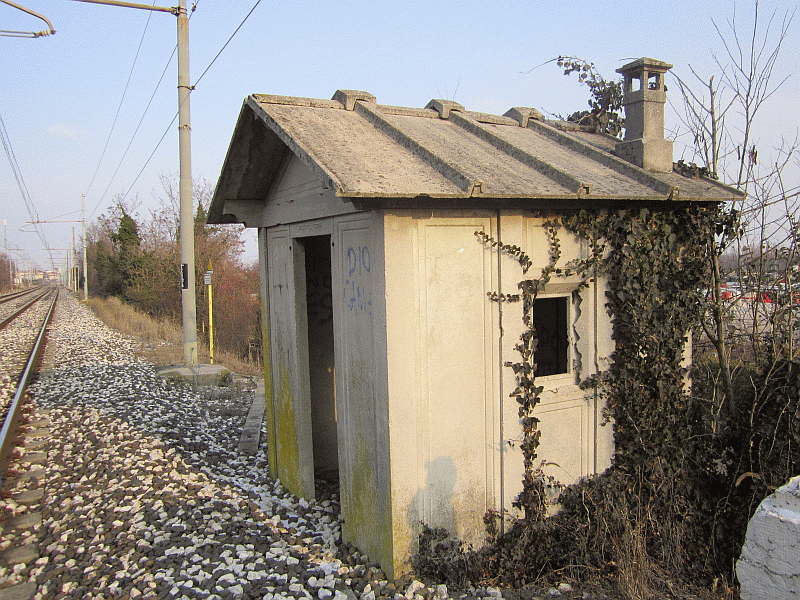

Qualcosa di piccolo tipo questo casottino:

Immagine:

339,15 KB

Se fosse nelle tue possibilità te ne sarei molto grato.

[Docdelburg]

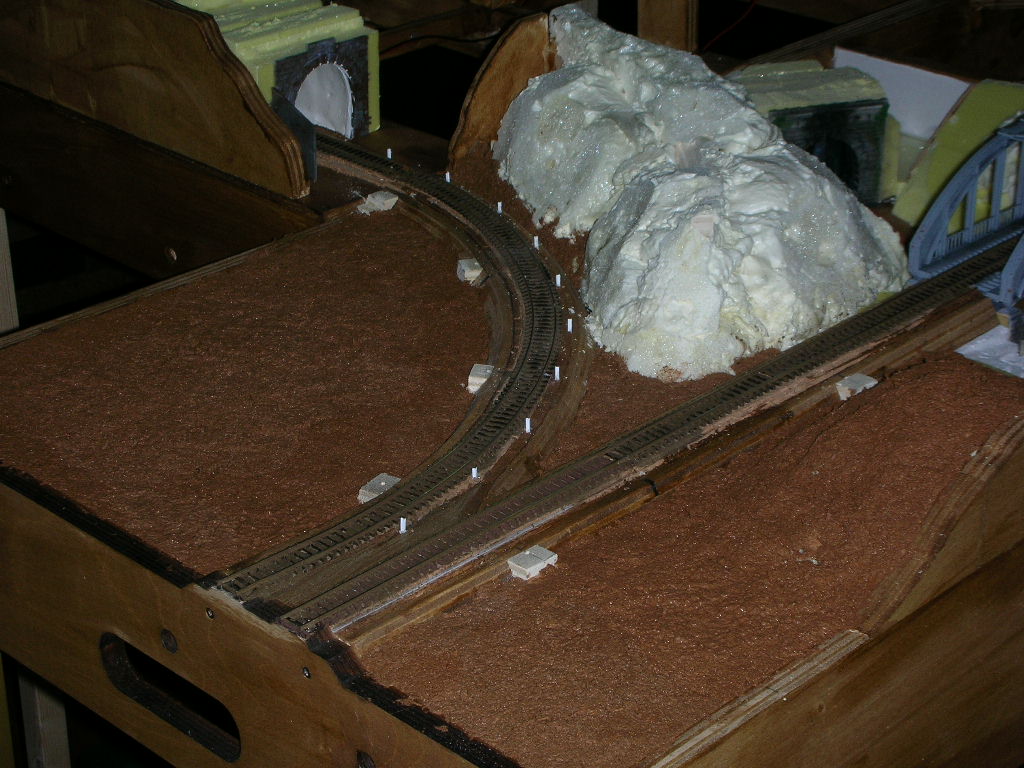

Qualche progresso scenografico e la stesura di una parte del terreno adiacente la testata di coniugazione.

Immagine:

186,68 KB

[adobel55]

Buon anno a tutti e grazie per gli apprezzamenti.

Mauro,
se interessa posso costruirti un casello ferroviario in scala TT o altro.
Fammi sapere.
Ciao.
Adolfo

Grazie Adolfo per la disponibilità.
Senza impegno, ma una piccola costruzione da mettere lungo i binari, in prossimità della galleria, mi farebbe molto comodo.
Qualcosa di piccolo tipo questo casottino:

Immagine:

339,15 KB

Se fosse nelle tue possibilità te ne sarei molto grato.

Ci provo Mauro, mi impegnerò al massimo.
Ciao.
Adolfo

[Docdelburg]

Ci provo Mauro, mi impegnerò al massimo.
Ciao.
Adolfo

Adolfo grazie, ma non voglio abusare del tuo tempo. Se te la senti mi fai piacere. E soprattutto non vorrei mai rallentare la preparazione dell'edificio per il ponte san Carlo di Andrea!

[alexgaboardi]

Qualche progresso scenografico e la stesura di una parte del terreno adiacente la testata di coniugazione.

Immagine:

186,68 KB

complimenti per l'avanzamento lavori Doc
perdonate la mia ignoranza, ma a cosa servono quelli spezzoni di rotaia bianchi conficcati nel terreno e posti a lato della linea? li ho visti anche nella stazione del mio paese, ma non sono riuscito a spiegarmi la loro funzione
grazie mille,
ciao, Alessandro

[Docdelburg]

......perdonate la mia ignoranza, ma a cosa servono quelli spezzoni di rotaia bianchi conficcati nel terreno e posti a lato della linea? li ho visti anche nella stazione del mio paese, ma non sono riuscito a spiegarmi la loro funzione
grazie mille,
ciao, Alessandro

Per quello che ne so dovrebbero essere le mire per la posa del binario; sono quindi una sorta di picchetti che disegnano il tracciato prima della posa e vengono usate come riferimento per chi poserà il binario per i raggi di curvatura e l'altezza delle rotaie.
E rimangono in sede, se non sbaglio, per periodiche verifiche dell'esatta posizione dei binari.

P.S. eccoti un documento che riporta le funzioni dei picchetti:
63_2679_20050824083836.pdf (434,44 KB)

[Andrea]

Bravo Mauro, mi piace molto l'avanzamento lavori.
Ho anche notato che hai chiuso la parte interna sinistra (lato galleria) con una pannellatura.
Per quanto concerne il casotto credo che Adolfo già sappia che c'è la guida con i disegni quotati:

http://www.scalatt.it/bottega%20plastic ... tto_fs.htm

Ci starà che è una meraviglia.
Superare la realizzazione di Riccardo, non sarà semplice...

[adobel55]

Tranquillo Mauro, nessun problema.
Ciao. Adolfo

[MrPatato76]

@ Mauro:

A proposito della picchettazione della curva, ho un paio di domande da porti:
Hai usato spezzoni di binario scala TT?
Che distanza hai lasciato tra singoli picchetti?
E tra binario e picchetto?
Secondo la tua opinione sono da inserire anche nel mio modulo?

Ciao e Grazie 1000 in anticipo

Roberto.

[Riccardo]

bene Mauro, tutto procede,
una curiosità: cosa hai usato per il terreno steso?

PS: con piacere assisto alla nascita di un nuovo casoTTo

[Enrico57]

Ottimo lavoro, Mauro!

Vorrei verificare una cosa, di cui però non ho documentazione al momento e quindi la pongo come riflessione.
Nella foto in cui hai appoggiato i pali della linea aerea noto che i bracci di poligonazione sono tutti disposti internamente alla curva. In curva la forza di tensione del filo di contatto esercita una spinta verso il centro (interno della curva) per cui, per contrastarla è necessaria una forza resistente proveniente dall'esterno che , in questo caso, può essere garantita dal braccio di poligonazione esterno. Per questo motivo, nella tua curva, i bracci che sostengono le zampe di ragno dovrebbero essere tutti esterni.

[adobel55]

PS: con piacere assisto alla nascita di un nuovo casoTTo

Riccardo, spero di non fare un gran casoTTo.
Ciao. Adolfo

[marioscd]

Ottimo lavoro, Mauro!

Vorrei verificare una cosa, di cui però non ho documentazione al momento e quindi la pongo come riflessione.
Nella foto in cui hai appoggiato i pali della linea aerea noto che i bracci di poligonazione sono tutti disposti internamente alla curva. In curva la forza di tensione del filo di contatto esercita una spinta verso il centro (interno della curva) per cui, per contrastarla è necessaria una forza resistente proveniente dall'esterno che , in questo caso, può essere garantita dal braccio di poligonazione esterno. Per questo motivo, nella tua curva, i bracci che sostengono le zampe di ragno dovrebbero essere tutti esterni.

Quanto afferma Enrico è assolutamente corretto. In caso di curva con palificazione all'interno (normale nelle linee a doppio binario), tutta la curva viene "seguita" da una poligonazione del filo di contatto con le zampe di ragno poste all'esterno per esercitare la forza contraria a quella del pantografo che tende a spingere all'interno. Questo schizzo ripreso da una discussione del forum duegi spiega bene il discorso:



Di conseguenza, Mauro, se i tuoi pali hanno le zampe di ragno interne puoi tranquillamente montarli all'esterno del tratto di curva invece che all'interno.

ciao
