MODULO "Marketing" (anello di ritorno SX)
Moderatore: Andrea
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
La posa dei portali e la prova in curva della carrozza più lunga che abbiamo.
La posa degli angolari che sosterranno la struttura.
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Nel frattempo ho posato e sporcato la massicciata.
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Successivamente ho dato uno strato di carta da cucina.
- adobel55
- Socio GAS TT
- Messaggi: 10965
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Tutto il lavoro è stato svolto ieri.
Pochi minuti fa ho invece posato la vegetazione.
Mancano alcuni ritocchi ma direi che ci siamo...
Vista da sinistra e da destra.
Veduta frontale.
Il modulo con parte del pannello appoggiato provvisoriamente.
Chiaramente non è minimamente paragonabile al cappio di ordinanza ,ma in caso di necessità avremo un cappio poco impegnativo e quantomeno presentabile.
Buon cappio a tu<font color="black">TT</font id="black">i!
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- gavinca
- Socio GAS TT
- Messaggi: 1994
- Iscritto il: martedì 22 maggio 2012, 13:07
- Nome: Carlo
- Regione: Piemonte
- Città: Bellinzago Novarese
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Verifica solo il passaggio con le carrozze lunghe nei portali.
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
MrPatato76 ha scritto:
Verifica solo il passaggio con le carrozze lunghe nei portali.
Già fatto (vedi foto pagina precedente).
Carlo, il pannello superiore sarà solo appoggiato e fissato con 6 visti.
Questo sistema ci permetterà, un giorno, di inserire il "pannello fotovoltaico" di Ed che avrà egual misura.
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Andrea ha scritto:
MrPatato76 ha scritto:
Verifica solo il passaggio con le carrozze lunghe nei portali.
Già fatto (vedi foto pagina precedente).
Carlo, il pannello superiore sarà solo appoggiato e fissato con 6 visti.
Questo sistema ci permetterà, un giorno, di inserire il "pannello fotovoltaico" di Ed che avrà egual misura.
Opsss. non avevo visto..
- 58dedo
- Socio GAS TT
- Messaggi: 2395
- Iscritto il: mercoledì 19 dicembre 2012, 17:17
- Nome: Diego
- Regione: Lombardia
- Città: Rovellasca
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Egidio
- Messaggi: 13756
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Quattro viti fissano il pannello superiore.
Ho anche già tagliato i piccoli pannelli per chiudere il lato destro e sinistro.
Aspetto a fissarli, a Novegro mi direte se conviene lasciare l'apertura per ispezione.
veduta frontale:
Veduta da destra:
Veduta da sinistra:
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Io li lascerei aperti se il ripiano superiore non è apribile.
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- adobel55
- Socio GAS TT
- Messaggi: 10965
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Edgardo_Rosatti
- Socio GAS TT
- Messaggi: 4933
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 59
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Inizialmente, tale idea era nata qui:
MODULO centrale fotovoltaica - Fonte www.scalatt.it/forum
poi in questa stessa discussione, qualche post fa, proponevo un pannello da appoggiare sopra il modulo marketing.

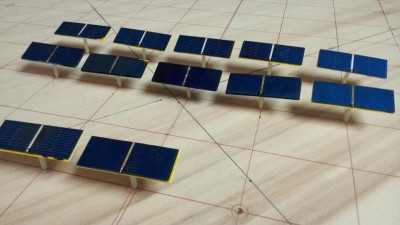

Ora il pannello è in fase di realizzazione e comincia a prendere forma: Dati e caratteristiche:
i pannelli fotovoltaici misurano circa 20x80 mm ed erogano una tensione di 0,6 Volt massimi.
A Novegro 2018, io e Roy abbiamo fatto una prova misurando la tensione effettiva massima di uscita che è risultata essere di 0,58 Volt; non sappiamo quanti Ampere possono erogare. Questo con buona luce solare.

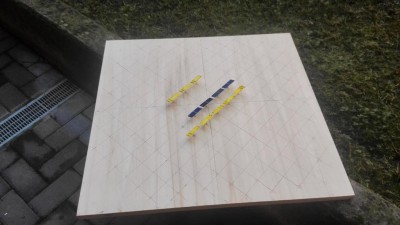

Nel piano in legno è stato calcolato che possono starci un massimo di 144 pannelli fotovoltaici.
Io ne ho acquistati 100, ma qualcuno si è rotto e me ne rimangono circa 80.
Questi pannelli sono molto critici da maneggiare, in quanto sono ertremamente sottili e fragili.

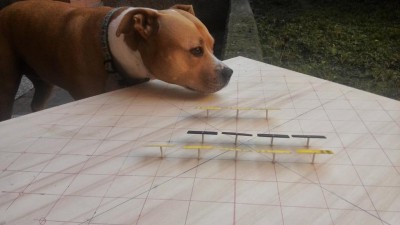

Attualmente procedo con lentezza realizzando circa 8 pannelli al giorno e conto di finire l'assemblaggio in una decina di giorni circa.
Poi, in base a quanti pannelli avremo, possiamo fare un calcolo su come collegarli elettricamente.

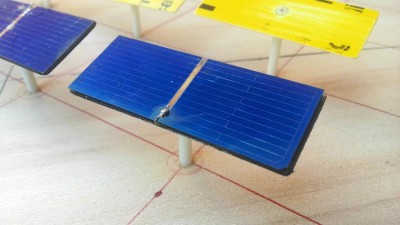

La realizzazione di un singolo pannello è fatta utilizzando del polistirene in fogli da 0,8 - 1 mm di spessore e con tubetto da 3,2 mm di diametro, sempre in polistirene.
Sul foglio da 2x8 cm viene effettuato un foro dove viene incollata una sezione di tubetto lunga circa 28/30 mm che fungerà da palo.
Il tubetto è incollato con un angolo di 30° circa.
Sopra il piano di appoggio così realizzato, viene incollato il pannello fotovoltaico utilizzando degli spessori ricavati dagli avanzi del foglio di polistirene.
Infine, tutte le superfici in plastica esposte verranno verniciate di nero opaco.

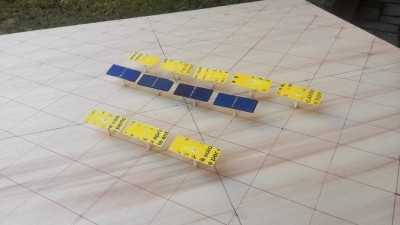

Il posizionamento dei pannelli sul piano verrà effettuato poco per volta, in quanto non so ancora quanta superficie riuscirò a coprire.
In questo modo, la disposizione finale dei pannelli risulterà ottimale.
Continua....
- adobel55
- Socio GAS TT
- Messaggi: 10965
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Altrimenti ecco cosa esce fuori, il fotovoltaico.
Bella sfida.
Ciao
Adolfo
- Andrea
- Socio GAS TT
- Messaggi: 23334
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
- Edgardo_Rosatti
- Socio GAS TT
- Messaggi: 4933
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 59
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Andrea: no, la base di appoggio andrà modificata con un rialzo per ospitare il pannello fotovoltaico, oppure ospitare altri pannelli con scenografie diverse.
- 58dedo
- Socio GAS TT
- Messaggi: 2395
- Iscritto il: mercoledì 19 dicembre 2012, 17:17
- Nome: Diego
- Regione: Lombardia
- Città: Rovellasca
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
ma l'orografia sarà a gradoni? Collinare?
se così fosse potresti mettere sotto piano i rotori ad ogni singolo pannello, in modo che il pannello si orienti secondo la direzione del sole.
A parte le battute senza senso, altra scenografia senza eguali. Complimenti Ed!!
- gavinca
- Socio GAS TT
- Messaggi: 1994
- Iscritto il: martedì 22 maggio 2012, 13:07
- Nome: Carlo
- Regione: Piemonte
- Città: Bellinzago Novarese
- Stato: Non connesso
Re: MODULO "Marketing" (anello di ritorno SX)
Non entro nel merito della parte tecnica ma per la scenografia penso sia sufficiente un po' di erbetta
Questo è un campo fotovoltaico dalle mie parti:
