L'utilizzo delle fibre ottiche ci da la possibilità di accendere fanali del diametro fino a 0,25 mm. Piccolissimi, quindi molto realistici.
Le fibre ottiche esistono in vari formati, 0,25 mm; 0,5 mm; 0,75 mm; 1 mm; 1,5 mm; 2 mm; 2,5 mm; 3 mm; 4 mm; di diametro. Ne esistono ache più grandi, ma in ambito modellistico non servono.
Le fibre ottiche commerciali, ovvero quelle con guaina e "spinotto", tipo questa:
Immagine:
292,96 KB

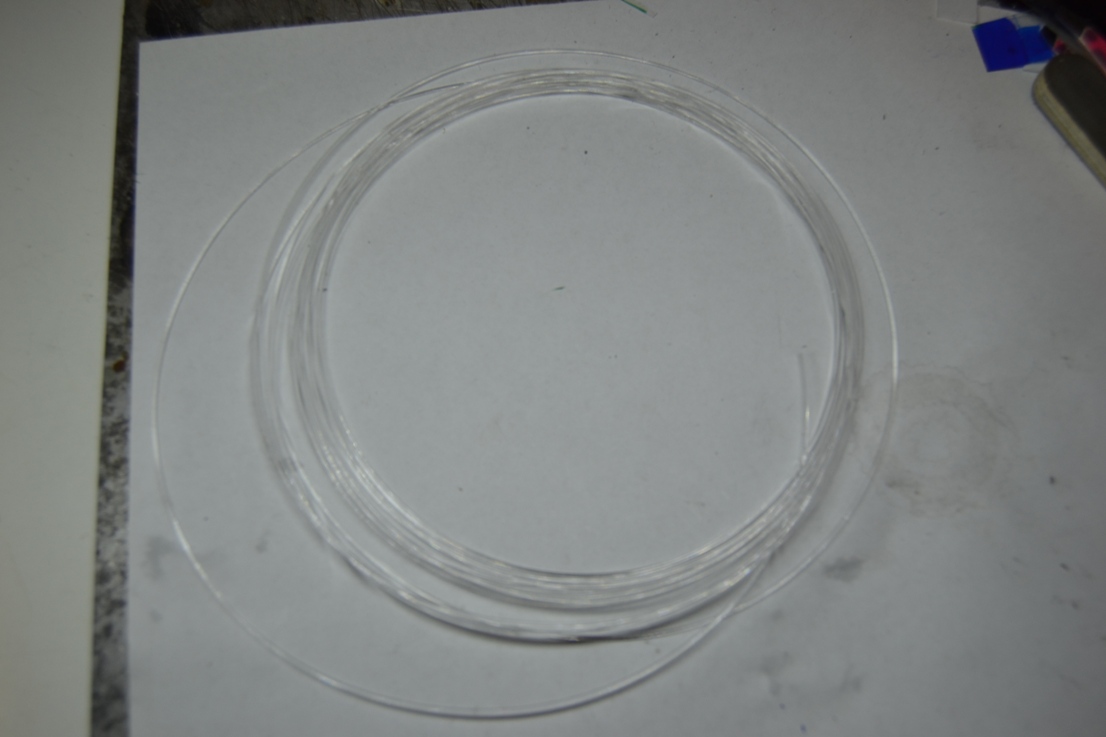

Per quanto la guaina sia grande, all'interno la fibra ottica è diametro 0,25 mm. Poco più di un capello. Il mio consiglio è di acquistare le fibre ottiche "nude", cioè senza guaina, del diametro opportuno. Su ebay se ne trovano a quintali.
Immagine:
193,93 KB
Qual'è il diametro opportuno?
Semplice. Che diametro ha un fanale nella realtà? 200 mm circa.
Dividiamo tale diametro in scala ed avremo 2 mm per la scala 1:87, oppure 1,5 mm per la scala 1:120. Ovviamente aggiustando le misure.
La mietitrebbia ad esempio ha fanali di diametro 100 mm. La fibra ottica da 0,75 mm è la soluzione migliore..
Il primo passo da fare è verificare che il modello abbia la possibilità di inserire un led all'interno, e che questo sia pressapoco in linea con i fanali. Le fibre ottiche non si possono piegare a 90°, bisogna fargli fare curve molto dolci. Più la fibra lavora "rettilinea" meno avrà perdita di riflessione luminosa.

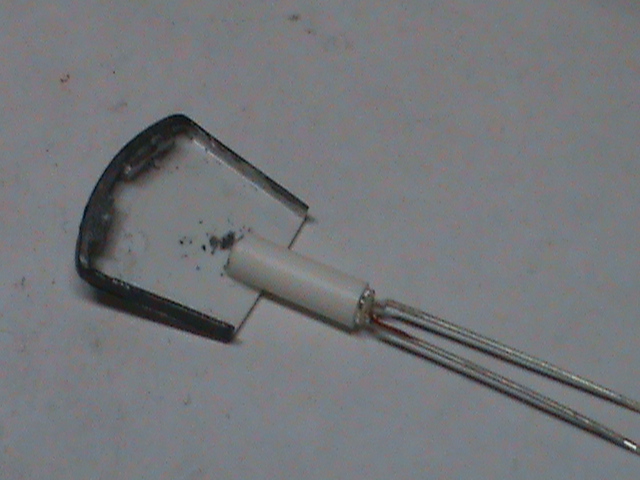

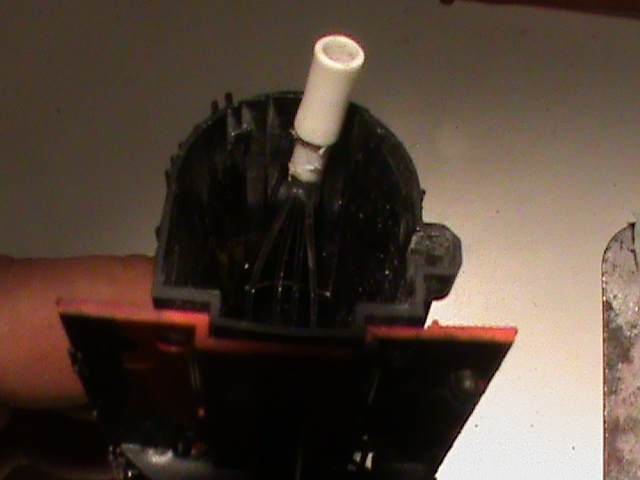

Verificata la possibilità dello spazio, andiamo a costruire il porta led che andrà inserito all'interno del modello. Un tubo di plastica di diametro interno 3 mm (per led da 3 mm) e lungo 10 mm è sufficiente.

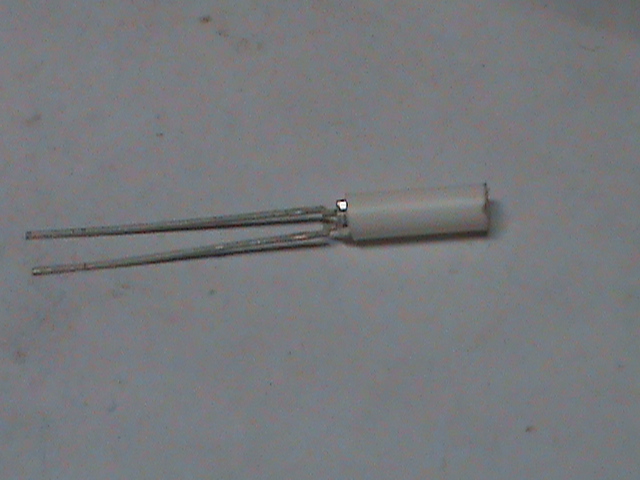

Immagine:
128,33 KB
Ovviamante il numero delle fibre che un solo led deve illuminare dev'essere tale che, la somma dei loro diametri, non superi il diametro del led.
Ora costruiamo il supporto delle fibre di fronte al led. Spesso il tubetto è sufficiente, ma dobbiamo sempe verificare che le fibre che installeremo rimangano sempre dritte di fronte al fascio luminoso. Se, ad esempio dovessiomo installare una sola fibra di diametro 0,74, in un foro da 3 mm non si troberebbe sul fronte focale, ma di lato e, probabilmente, inclinata. E' quindi meglio fare un "tappo" che abbia il diametro opportuno, che serri le/la fibra ottica in posizione.
A questo punto foriamo il modello nella posizione corretta (foriamo i fanali) per infilarvi la fibra ottica, oppure facciamo tanti fori quante sono le fibre ottiche ed installiamo il portaled.

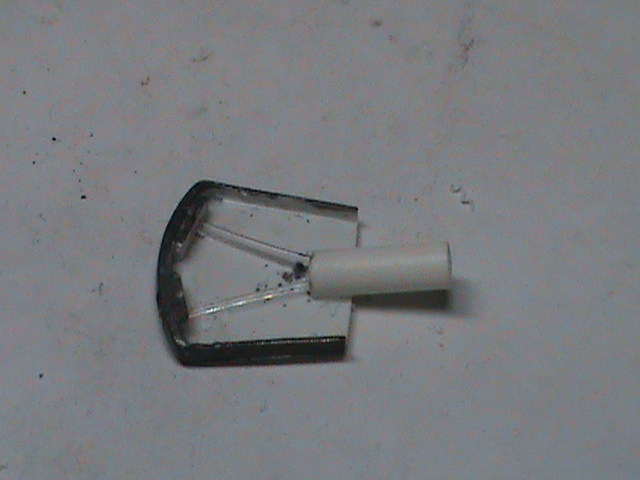

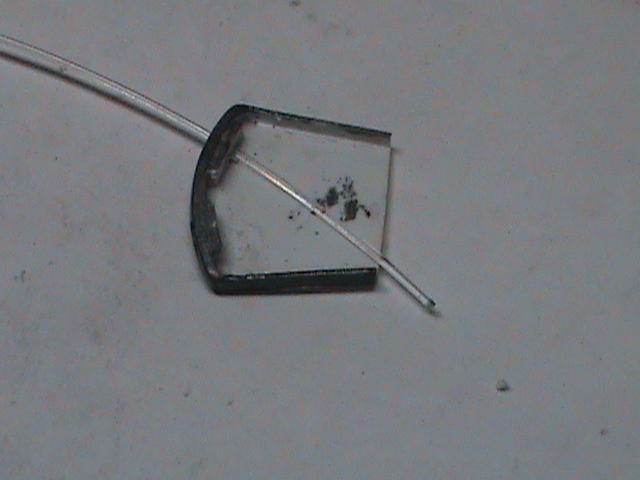

Immagine:
132,72 KB
Immagine:
133,68 KB

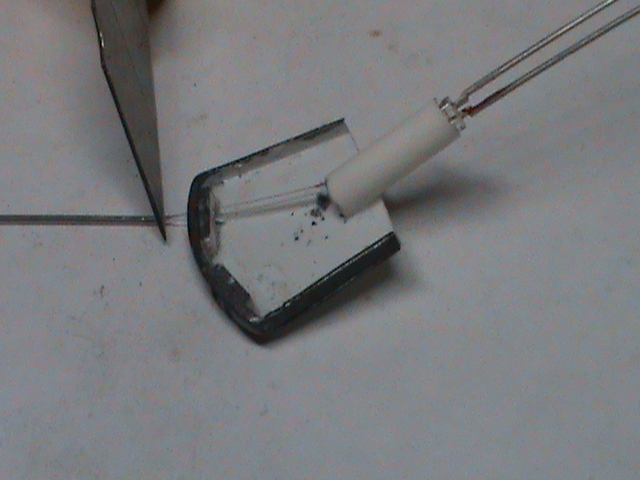

Calcoliamo la misura della lunghezza e tagliamo la fibra con un taglio netto e deciso.

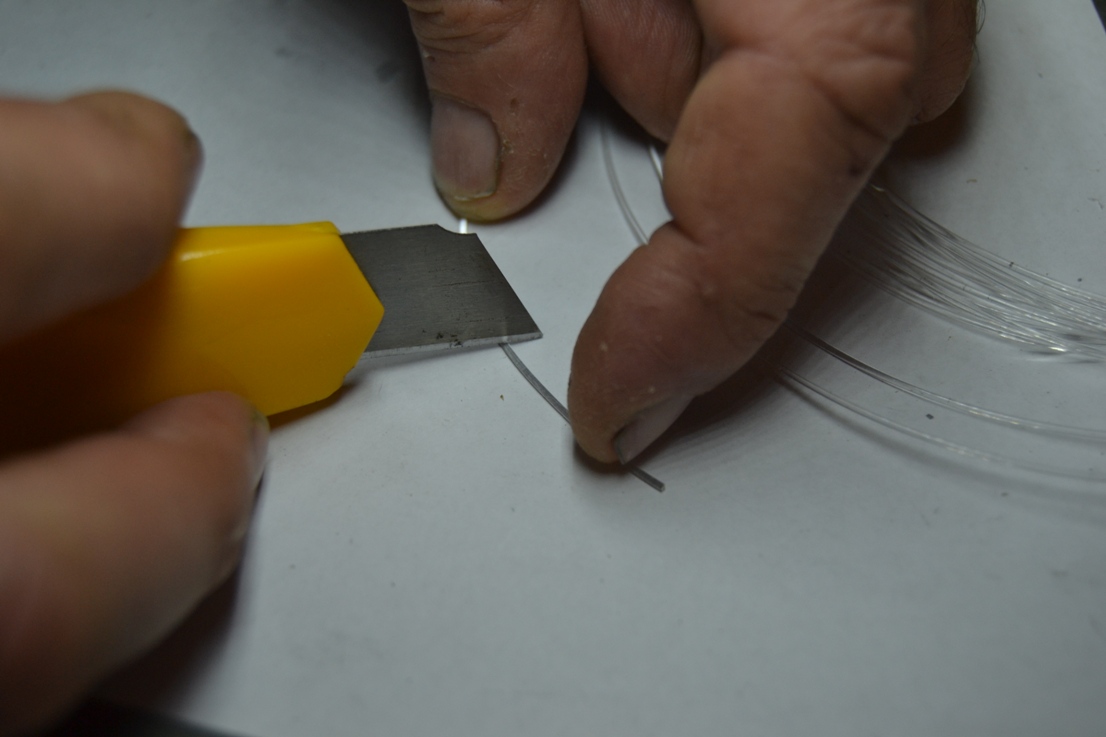

Immagine:
138,32 KB
Immagine:
213,26 KB
A questo punto dobbiamo lucidare le parti frontali. Ogni micro sbavatura di taglio sarà evidenziata con un ombra, quindi luminosamente amplificata.

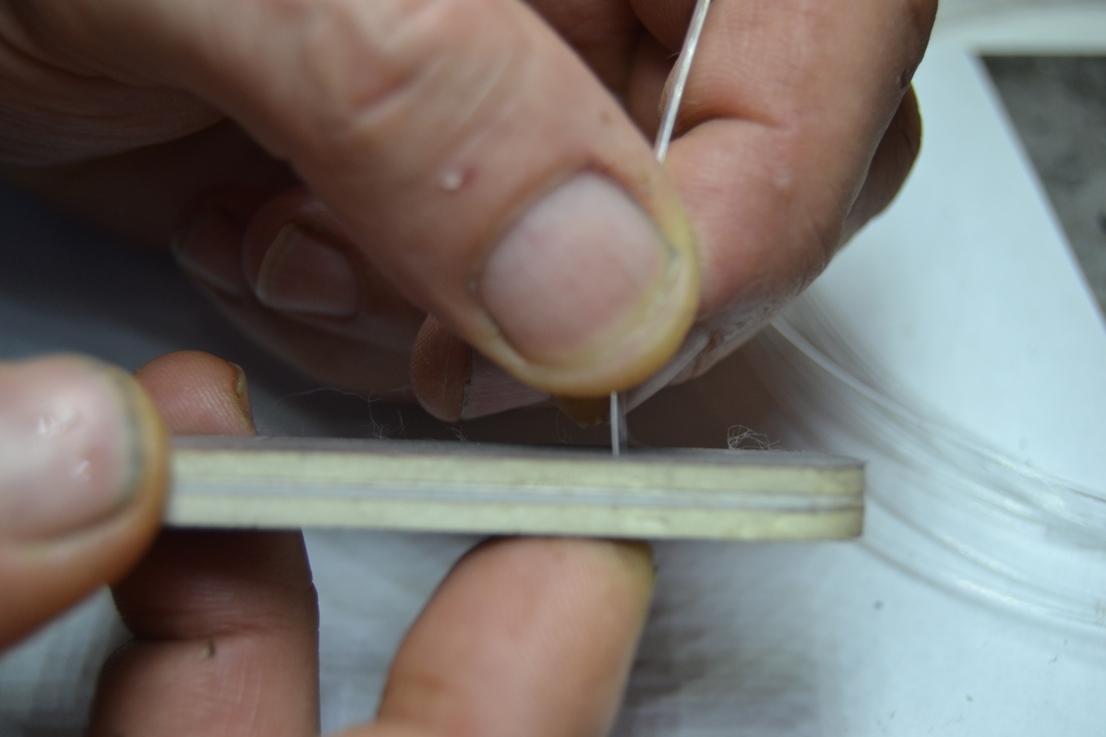

Per fare ciò utilizziamo una lima per unghie, di quelle per lucidare le unghie... Io le rubo a mia moglie......

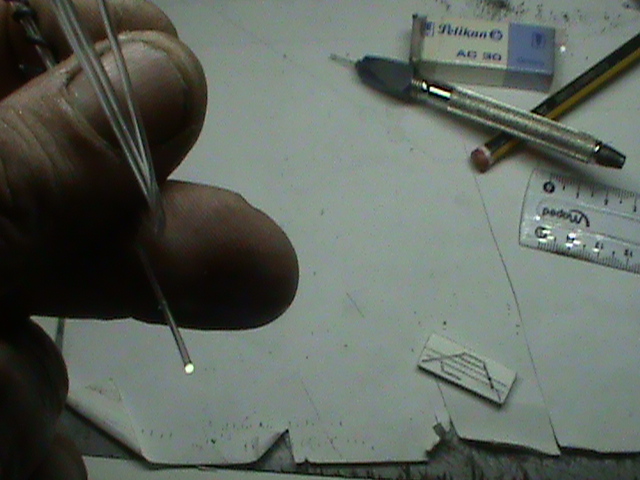

E verifichiamo, di fronte ad una sorgente luminosa (led, lampada, od altro) la rifrazione luminosa senza "macchie".Immagine:
214,69 KB
Rpetiamo l'operazione finché avremo installato tutte le fibre ottiche.
Inseriamo le fibre ottiche nel modello e le blocchiamo con una goccia di colla vinilica esternamente, mai di fronte.. Non bisogna mai sporcare il fronte focale.
Non utilizzare altre colle.. Si scioglie.

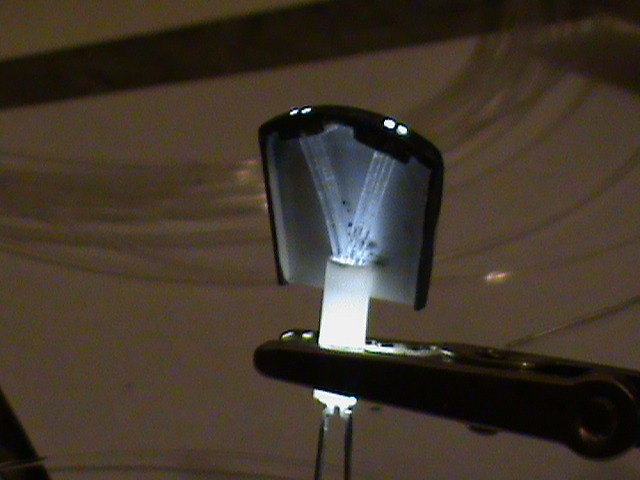

Immagine:
132,59 KB

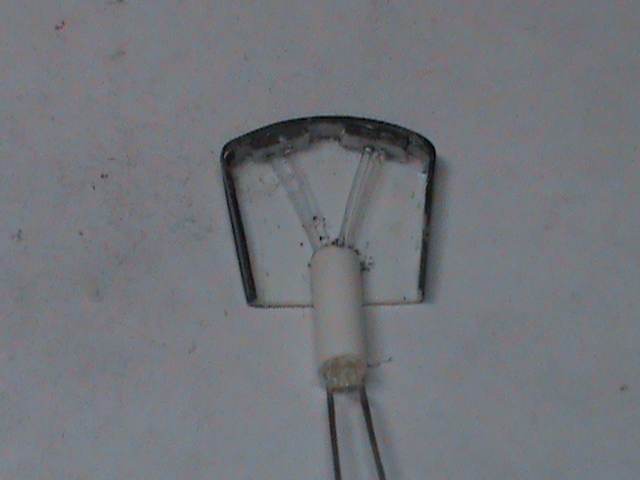

Immagine:
130,75 KB
Ora non resta che provare.....

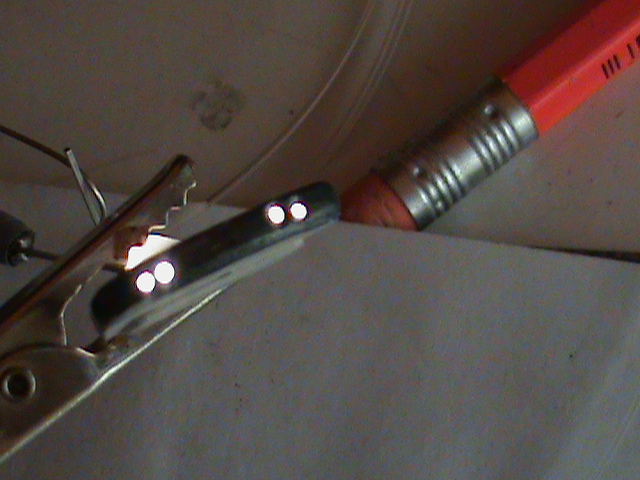

Immagine:
140,16 KB
Immagine:
133,31 KB

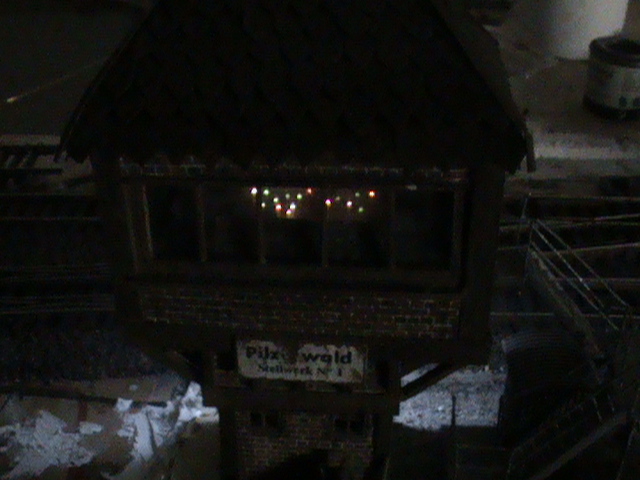

Ovviamente l'utilizzo può essere molto vasto.
Questi altri esempi:

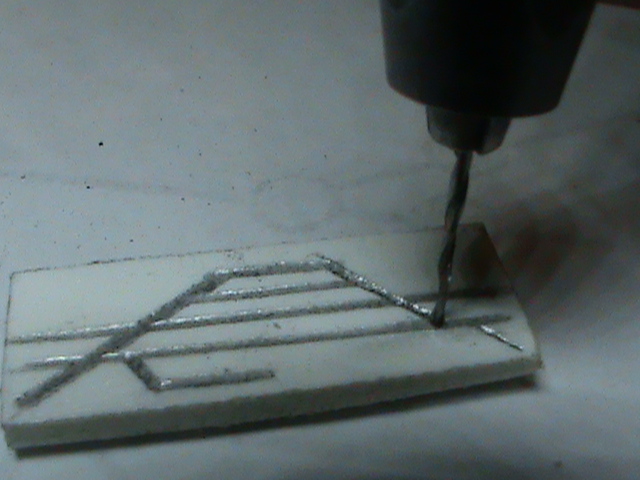

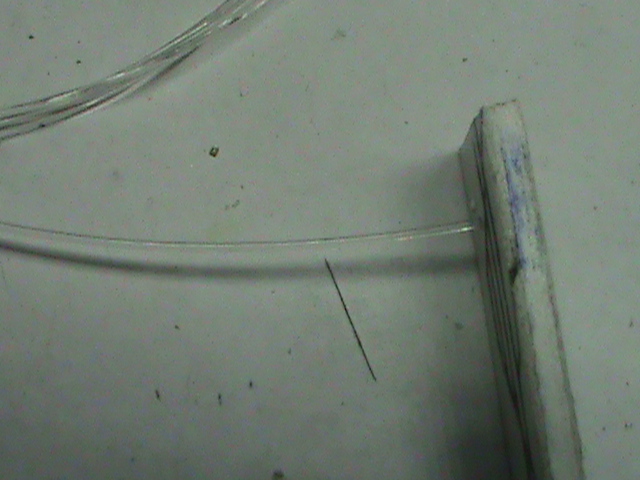

Il banco ACEI funzionante in scala 1:87
Immagine:
138,36 KB

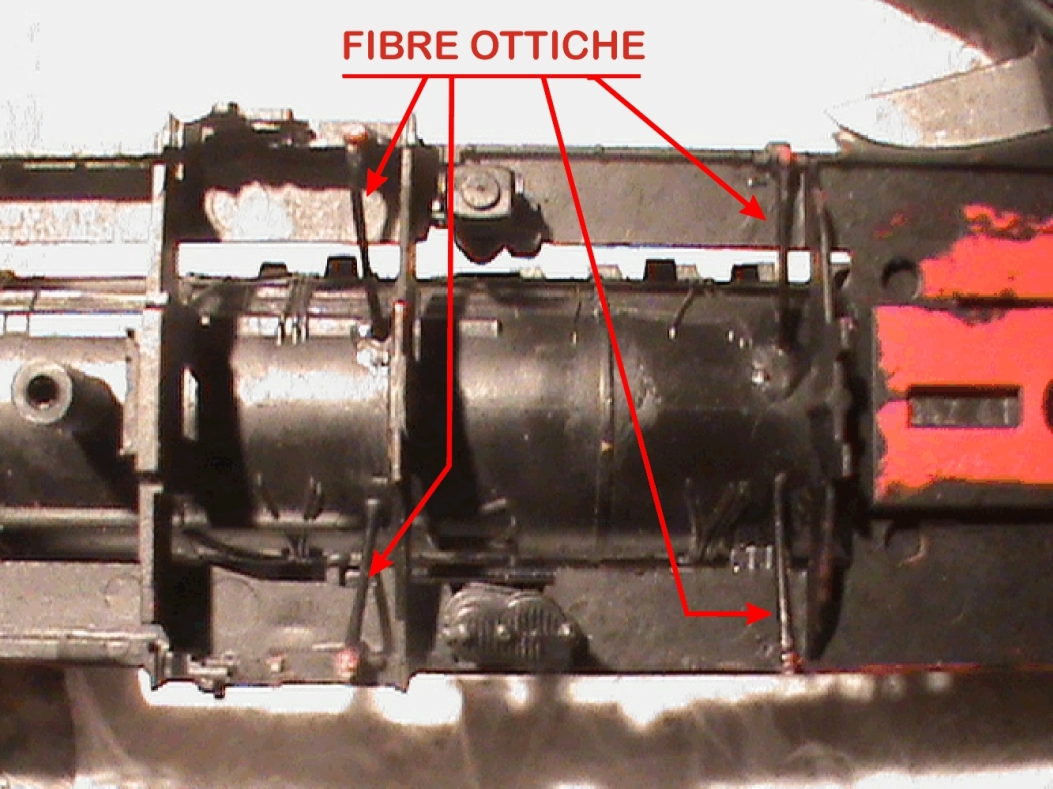

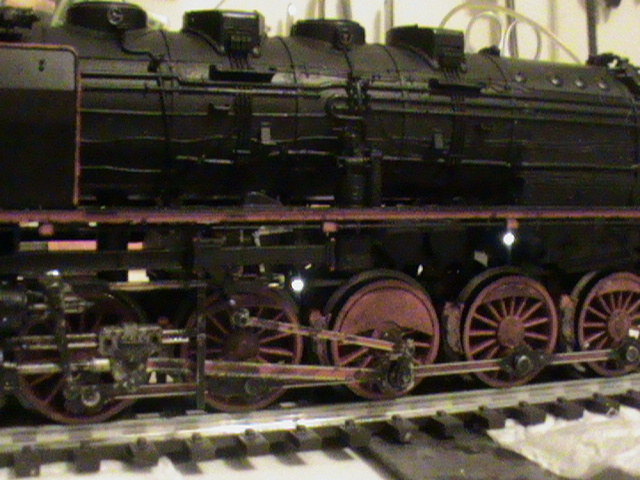

Le luci illuminazione biellismo sulla Rh 50
Immagine:
155,01 KB
