Ponte a travata metallica in scala TT

[nino51]

Cari amici, come preannunciato in un'altra discussione ( http://www.scalatt.it/forum/topic.asp?TOPIC_ID=11876) sono finalmente riuscito a trovare un attimino di tempo per iniziare l'avventura dell'assemblaggio del ponte a travata metallica.
Sarebbe mia intenzione postare le fasi successive del montaggio corredando il tutto con delle foto, della cui qualità mi scuso fin da adesso perchè, forse ci saprò un tantino fare con Cad e saldatore, ma la fotocamera quando mi vede cerca di andare a nascondersi.
Non si tratterà di un passo-passo perchè, come chi mi conosce sa, io lavoro con la fotoincisione e questo vuol dire che alla base di ogni nuovo progetto c'è la consultazione dei disegni originali quotati (quando si ha la fortuna di possederli) cui fa seguito la trasposizione mediante l'uso di un adatto programma per disegno (nel mio caso Autocad) degli stessi in una serie di, chiamamoli pure disegni derivati, dei particolari ridotti in scala e modificati secondo le problematiche che possono venire fuori quando si dovrà poi montare il pezzo (non tutto è possibile ridurre in scala e spesso bisogna scendere a compromessi e aggiustamenti vari per arrivare ad un risultato soddisfacente).
Ne deriva quindi che non è pensabile parlare di condivisione su come funziona Autocad (almeno in questa sede) e quindi tutti i passi che io faccio per arrivare poi al disegno finale.

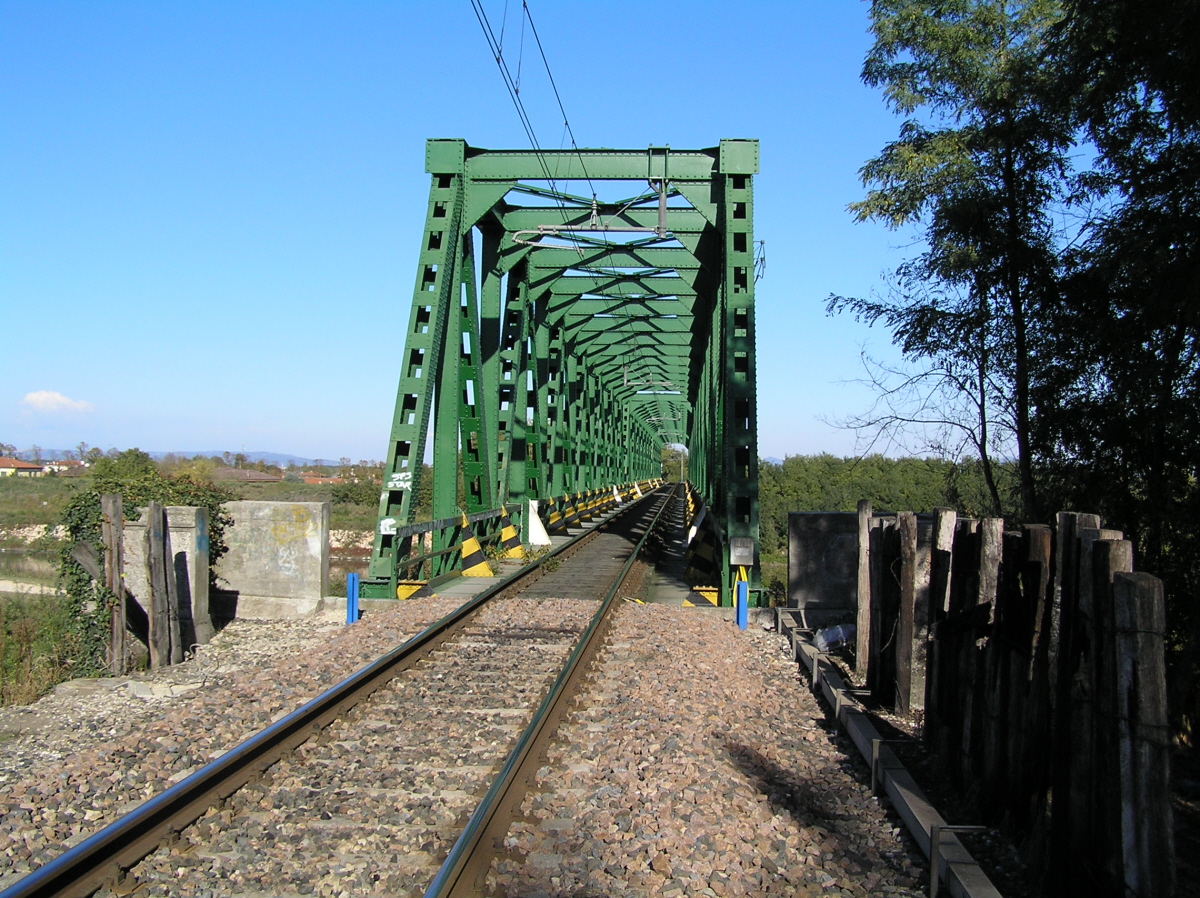

Ma bando alle ciancie e passiamo ai fatti; comincio con il postare la foto del ponte reale cui mi sono ispirato e che ha dettato a grandi linee il progetto generale:

Immagine:

734,09 KB
per passare poi alle foto delle due lastre che contengono i pezzi del ponte.

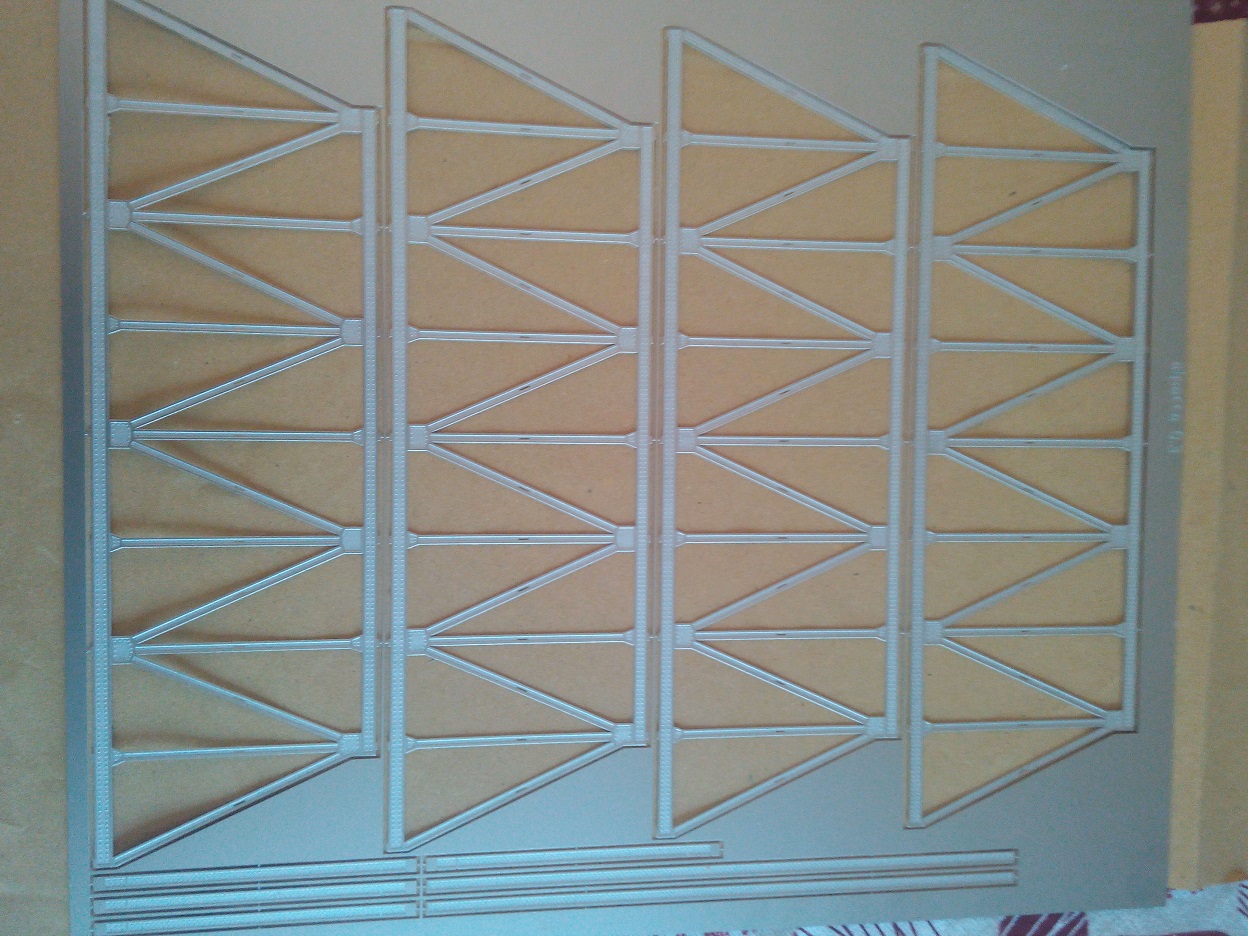

- LASTRA 1 TRAVI FIANCATA PRINCIPALE

Immagine:

458,35 KB

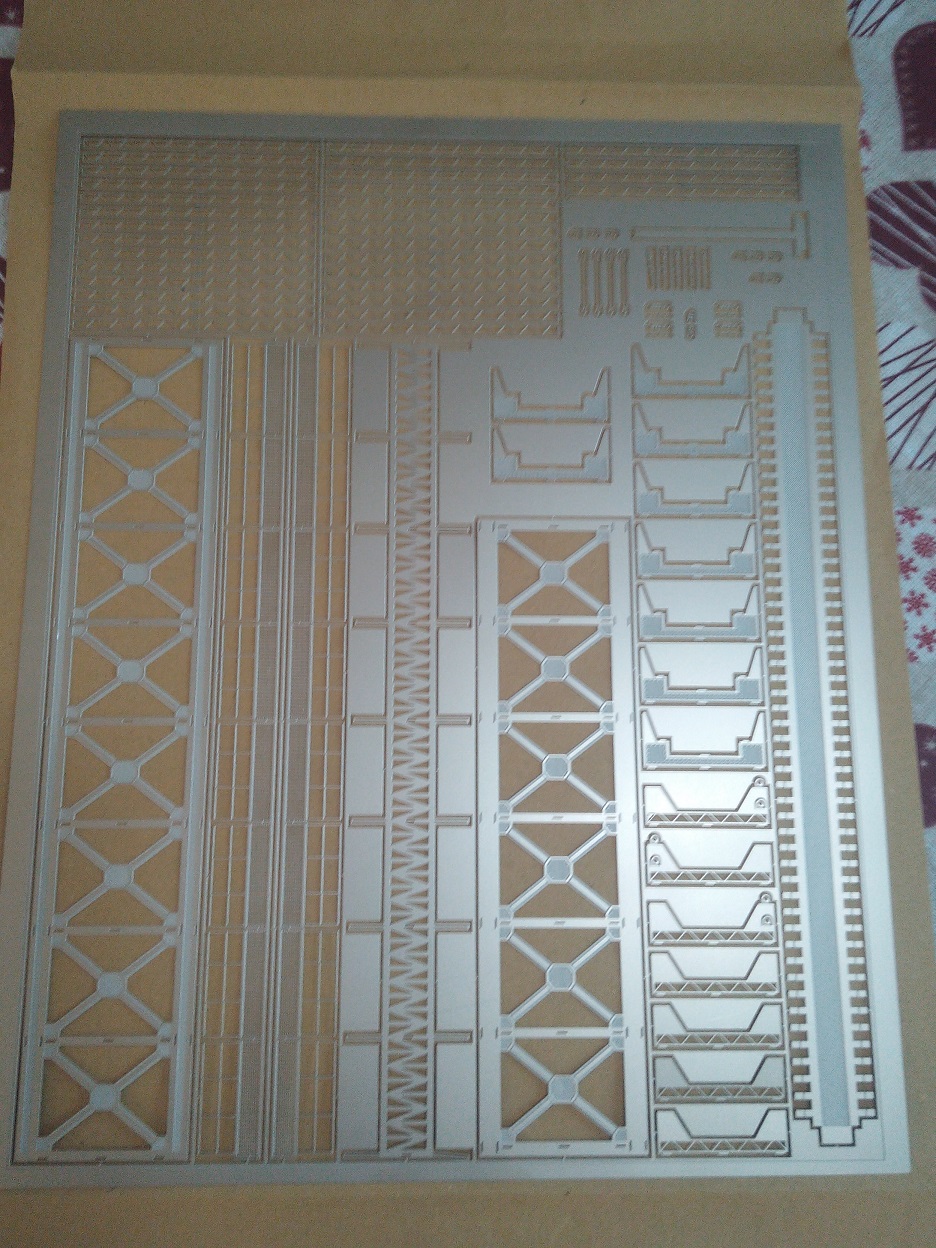

<font color="blue">-LATRA 2 COMPONENTI STRUTTURA DEL PONTE</font id="blue">

Immagine:

510,02 KB

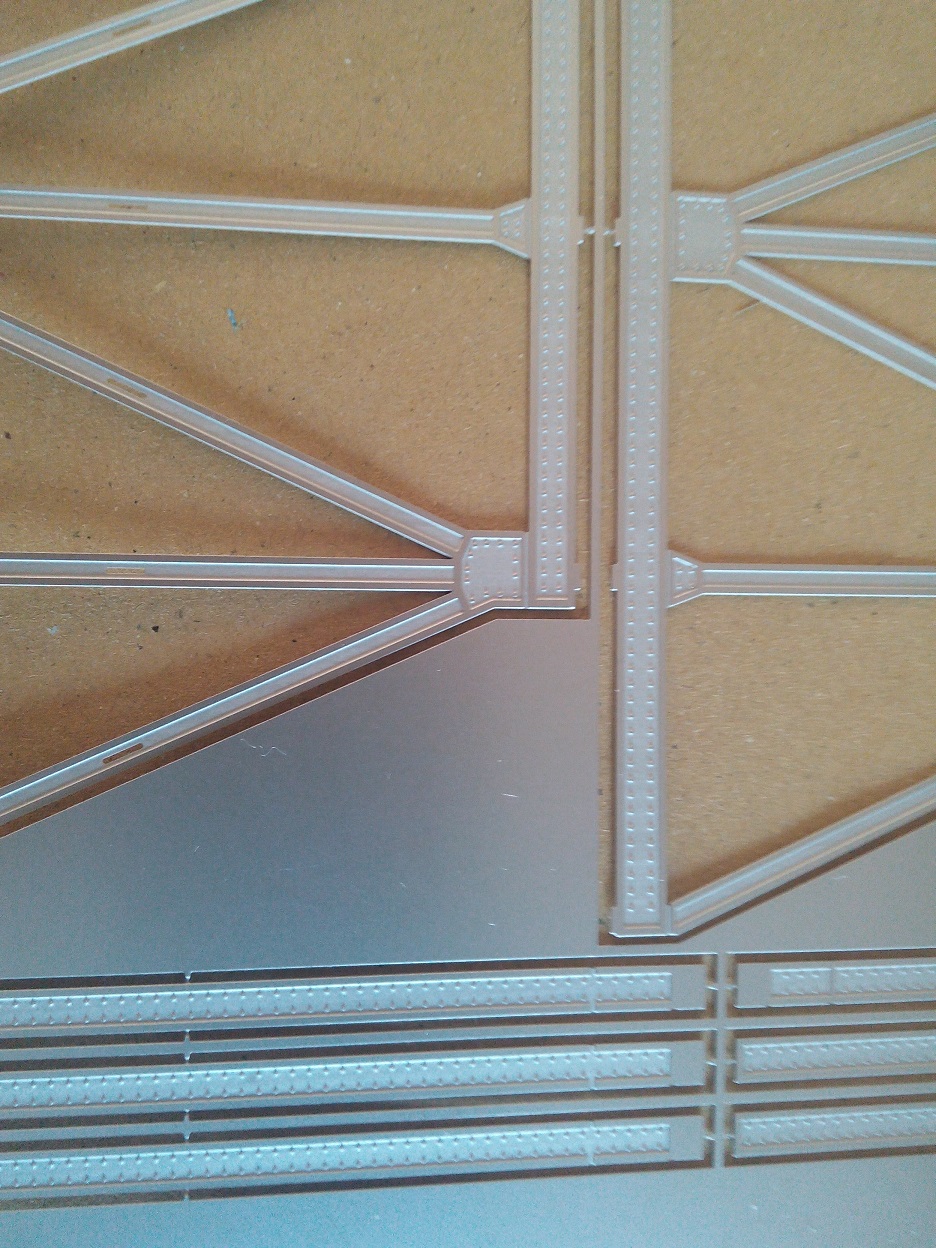

-LASTRA 1 -PARTICOLARE INGRANDITO RIVETTI MONTAGGIO TRAVATURE

Immagine:

494,36 KB

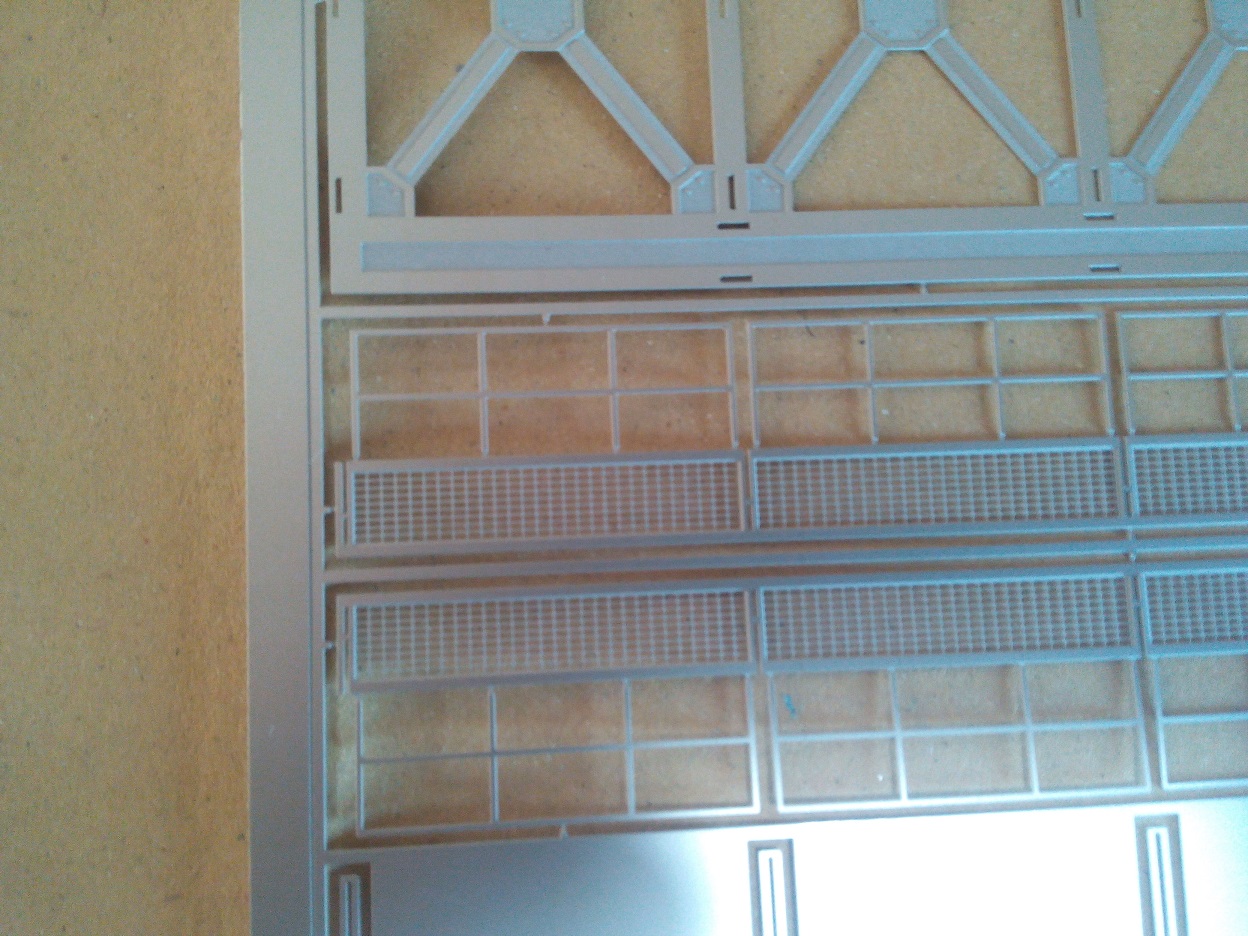

-LASTRA 2 - PARTICOLARI INGRANDITI PASSERELLA DI SERVIZIO CON RELATIVA RINGHIERA DI PROTEZIONE

Immagine:

437,59 KB

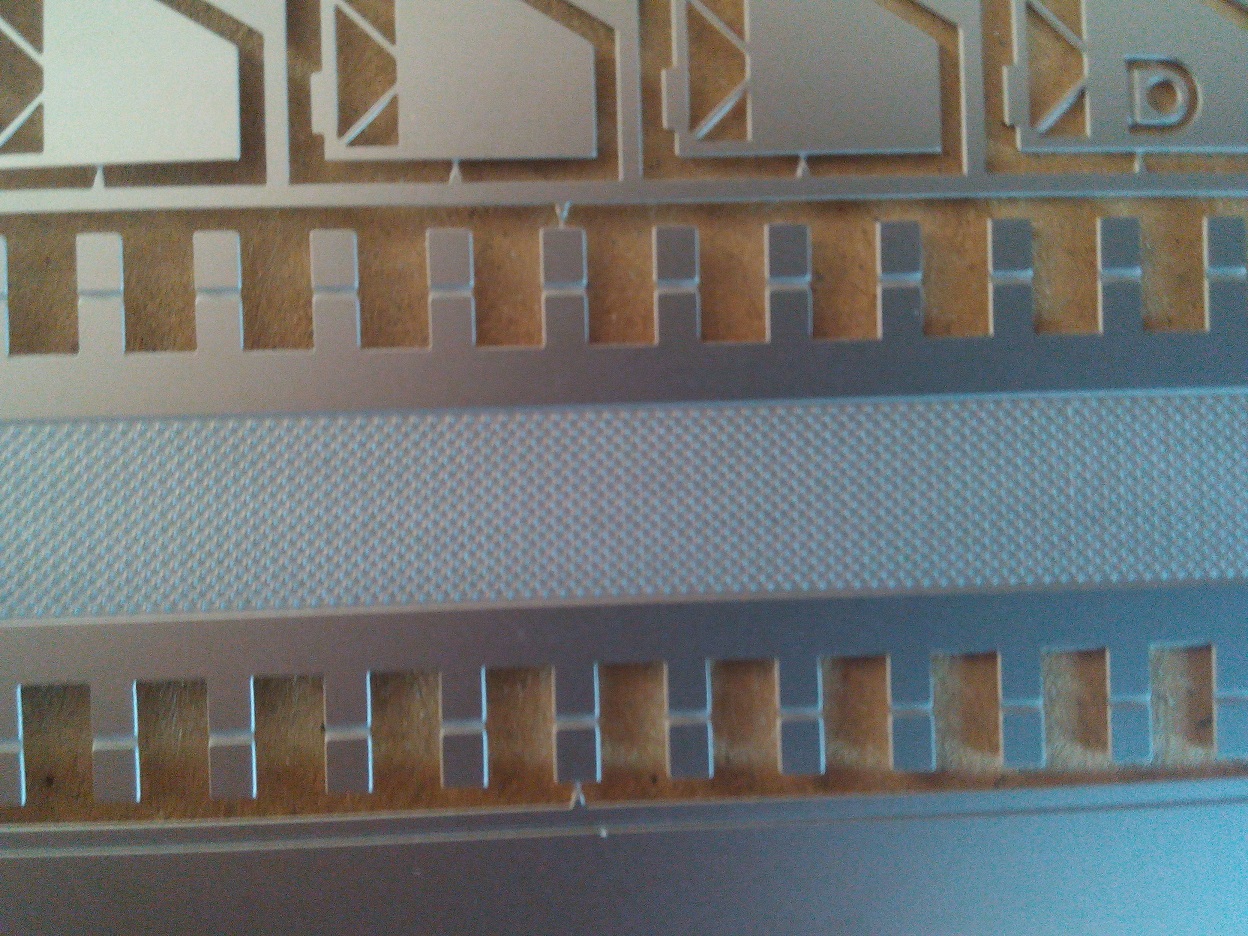

-<font color="blue">LASTRA 2 - PARTICOLARE INGRANDITO LAMIERA ANTINFORTUNISTICA DA PIAZZARE TRA LE ROTAIE</font id="blue">

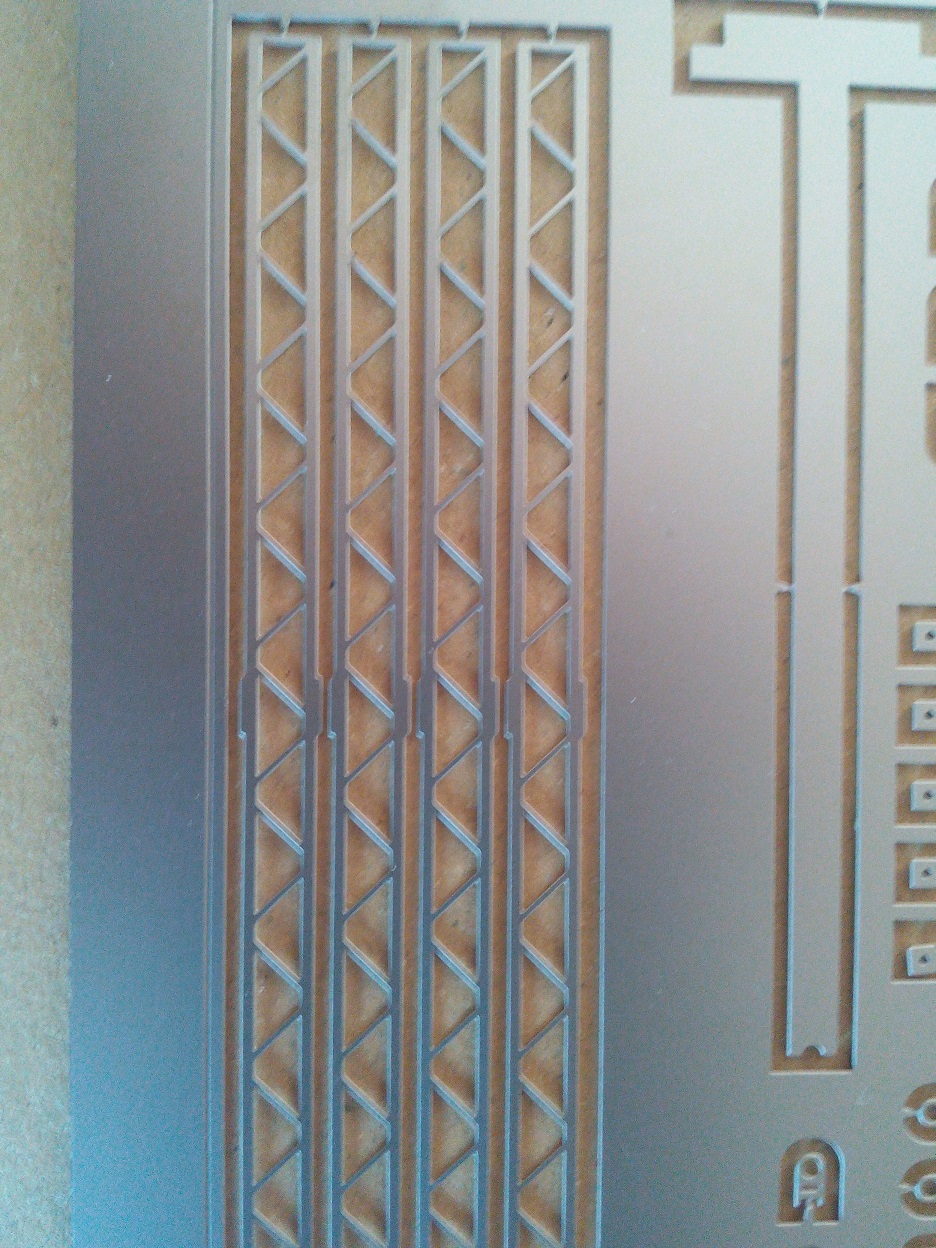

-<font color="blue">LASTRA 2 - PARTICOLARE INGRANDITO ELEMENTI STRUTTURALI DI RINFORZO TRAVATURE VERTICALI</font id="blue">

Immagine:

548,17 KB

Immagine:

512,51 KB

Adesso mi fermo perchè non vorrei tediarvi troppo. Nei prossimi passi comincerò con il caricare le foto relative ai primi montaggi. Buona serata a TuTTi, Nino.

[MrMassy86]

Lavoro interessantissimo Nino, seguiro molto volentieri gli aggiornamenti Massimiliano

[Tomcat13]

Le basi per un'ottima realizzazione ci sono tutte, seguirò volentieri le varie fasi della costruzione.

Andrea

[Andrea]

Molto interessante Nino, a<font color="green">TT</font id="green">endo gli sviluppi.

[adobel55]

Ottimo Nino
Ciao
Adolfo

[Docdelburg]

Bel lavoro Nino! Io ho fatto qualcosa di simile in HO usando profilati in abs ma questa tua soluzione è sicuramente vincente.
Sono curioso di seguirne gli sviluppi.

[Marshall61]

Ottimo Nino, anche io ne seguirò gli sviluppi che sicuramente saranno ampiamente positivi visto il lavoro fin quì sviluppato, sinceri complimenti e buon proseguimento del lavoro!!!!

Ciao, Carlo

[giuseppe_risso]

Buon lavoro.
Se uno (che sarei io... ) vuole fare il ponte con due binari deve montare due ponti affiancati, o è prevista anche questa soluzione?

[Massimo Salvadori]

Grande idea Nino, mi metto in fila per ammirare il proseguimento del lavoro, un ponte in ferro mi manca e questo ha tutti i numeri per essere uno spettacolo !

[nino51]

Bel lavoro Nino! Io ho fatto qualcosa di simile in HO usando profilati in abs ma questa tua soluzione è sicuramente vincente.
Sono curioso di seguirne gli sviluppi.

Dici che hai fatto qualcosa di simile ....!!!! Il tuo lavoro è di un livello nemmeno paragonabile a quello che sto facendo io. La fotoincisione permette,come tu ben sai, di facilitare enormemente il lavoro una volta che lo stesso lo si sia impostato con i giusti parametri. Tu hai fatto qualcosa che non riesco nemmeno a trovare le parole per elogiarti : costruire il tuo ponte pezzo per pezzo e con quelle dimensioni poi è veramente un capolavoro e il solo fatto che il mio ( di ponte) incontri la tua approvazione mi riempie di orgoglio.

Buon lavoro.
Se uno (che sarei io... ) vuole fare il ponte con due binari deve montare due ponti affiancati, o è prevista anche questa soluzione?

Ciao Giuse', lo so bene che a te servirebbe a due vie . La soluzione ovvia sarebbe quella che tu stesso hai considerato, due ponti affiancati, e anche esteticamente sarebbe ,credo,un bel vedere ; ma si potrebbe anche prendere in considerazione l'idea di realizzarne uno a doppio binario ; alla fin fine basterebbe allargare del necessario il piano inferiore e la copertura superiore. Parliamone e studiamo assieme come si potrebbe fare.
Colgo l'occasione per ringraziare TuTTi gli amici che hanno espresso la loro approvazione per il mio lavoretto. In serata ,se non mi rompono troppo le p...e, dovrei finire l'assemblaggio della prima parete e ,se così sarà ,posterò le relative foto. Per adesso di nuovo grazie a TuTTi e buona giornata, Nino

[Bigliettaio]

Trovo tutto molto interessante ed anche io seguirò volentieri le varie fasi della costruzione.
Buon lavoro!!

[dilan]

Il lavoro che hai fatto fino ad ora, secondo me, è quello più difficile.
Seguirò con piacere le ulteriori fasi di montaggio.

[nino51]

Oggi ha piovuto tutto il pomeriggio( sta ancora piovendo misto neve) e questo mi ha permesso di dedicarmi a tempo pieno al proseguimento del lavoro e sono addirittura riuscito ad ultimare le due fiancate laterali. Di seguito le relative foto con qualche commento :

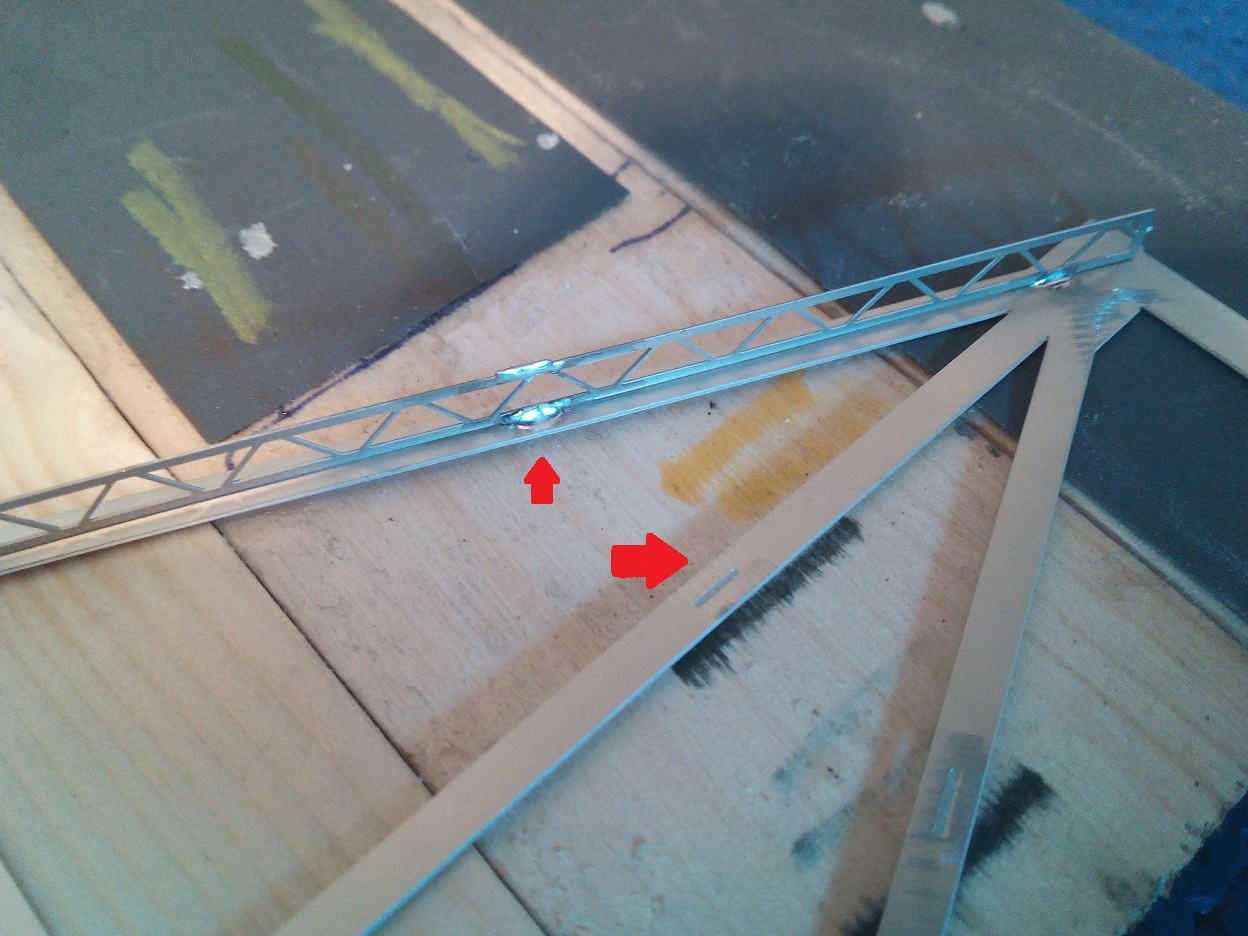

Per prima cosa ho provveduto a staccare dalla lastra i componenti di rinforzo delle travate ; come evidenziato dalle freccette, ognuno di loro presenta delle spine ( molto piccole) che vanno ad incastrarsi nelle asole relative ,permettendone un fissaggio facilitato . Io ho usato un saldatore di media potenza ( 30 Watt) ma questo non vuol dire che sia l'unico metodo possibile; ognuno potrà usare quello che ritiene piu valido o piu semplice ( attack,colla epidossica e....altro).

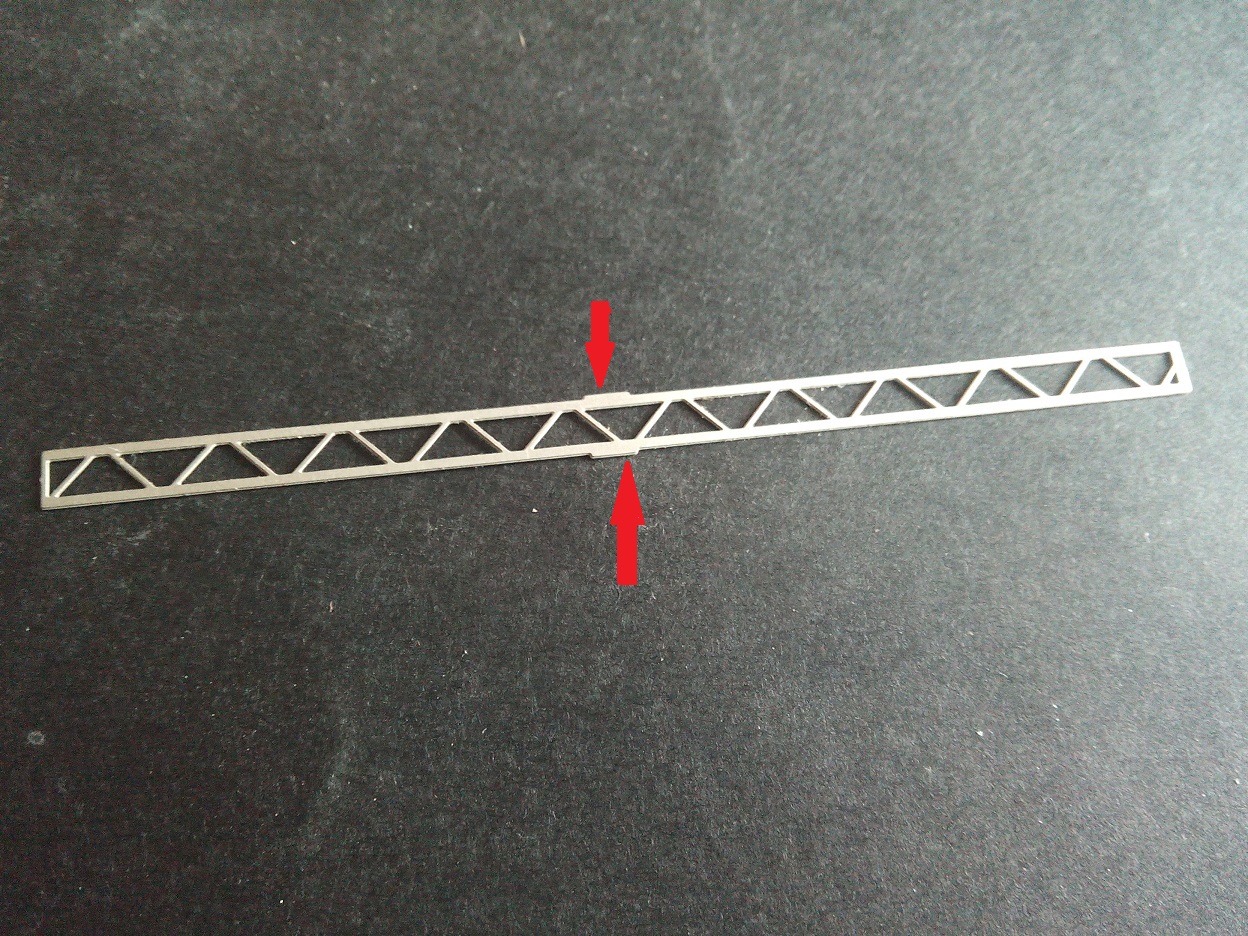

-<font color="blue">RINFORZO INTERNO TRAVI LATERALI</font id="blue">


Immagine:

612,76 KB

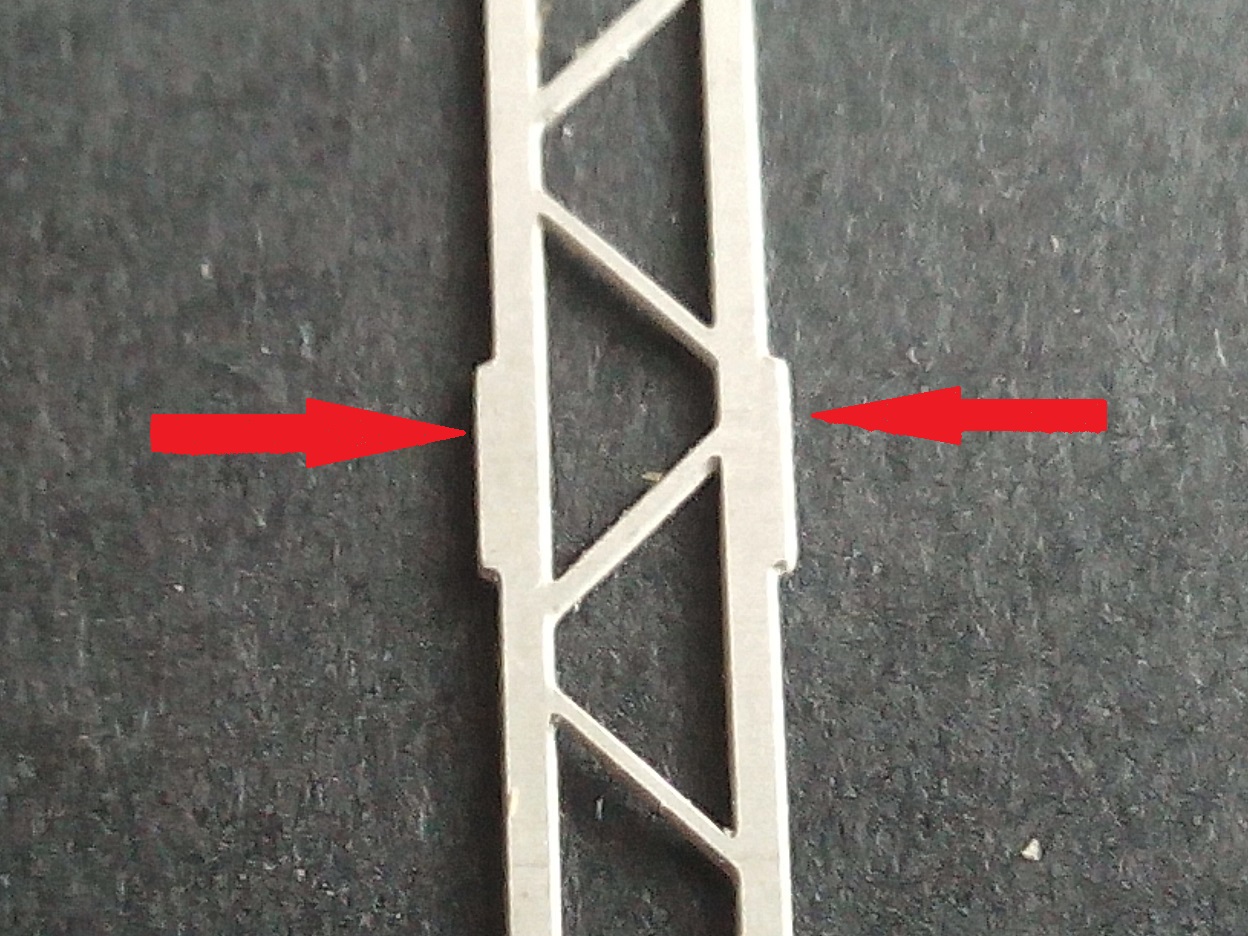

<font color="blue">PARTICOLARE INGRANDITO DEL RINFORZO</font id="blue">


Immagine:

409,9 KB

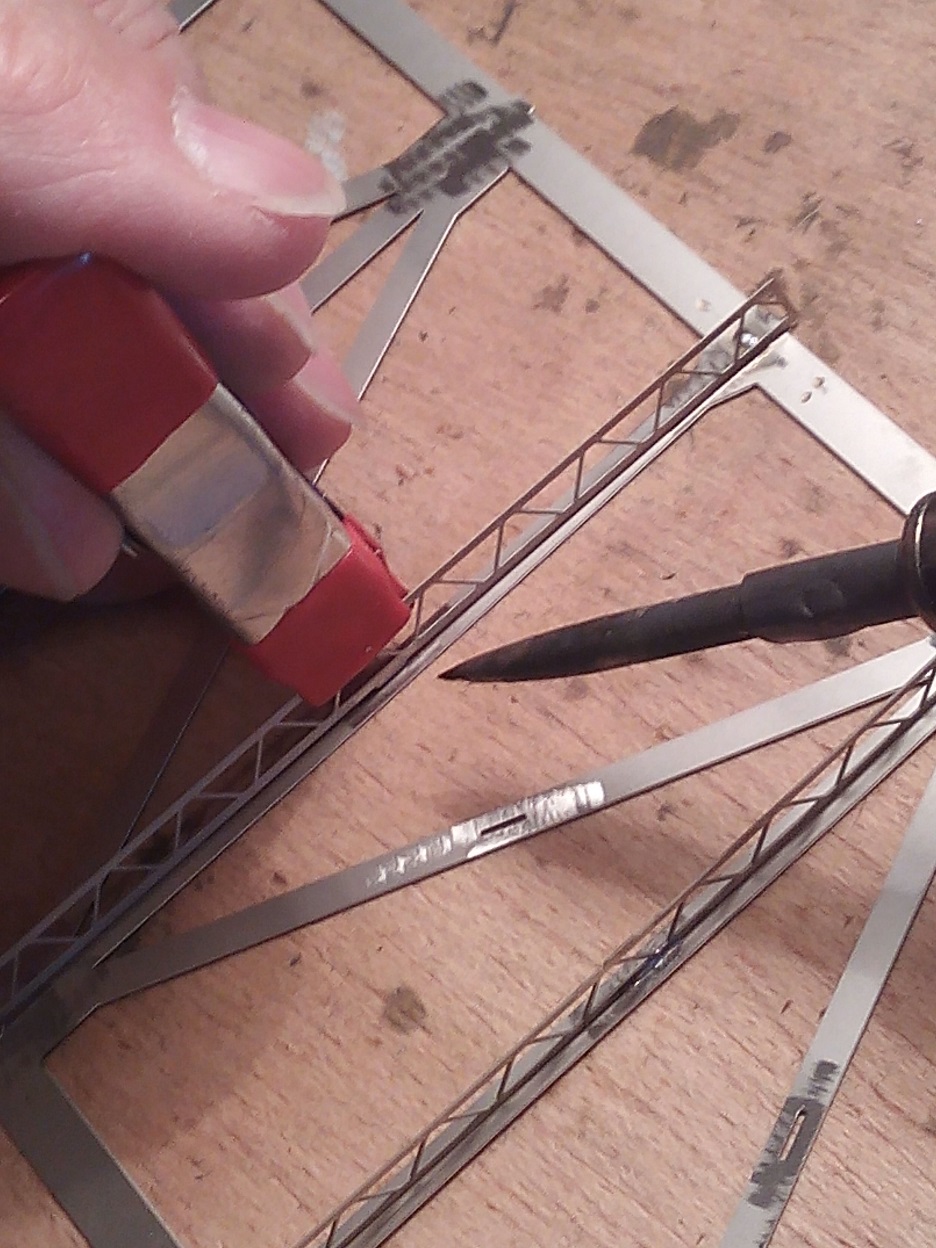

- <font color="blue">SALDATURA DEL RINFORZO INTERNO</font id="blue">


Immagine:

451,05 KB

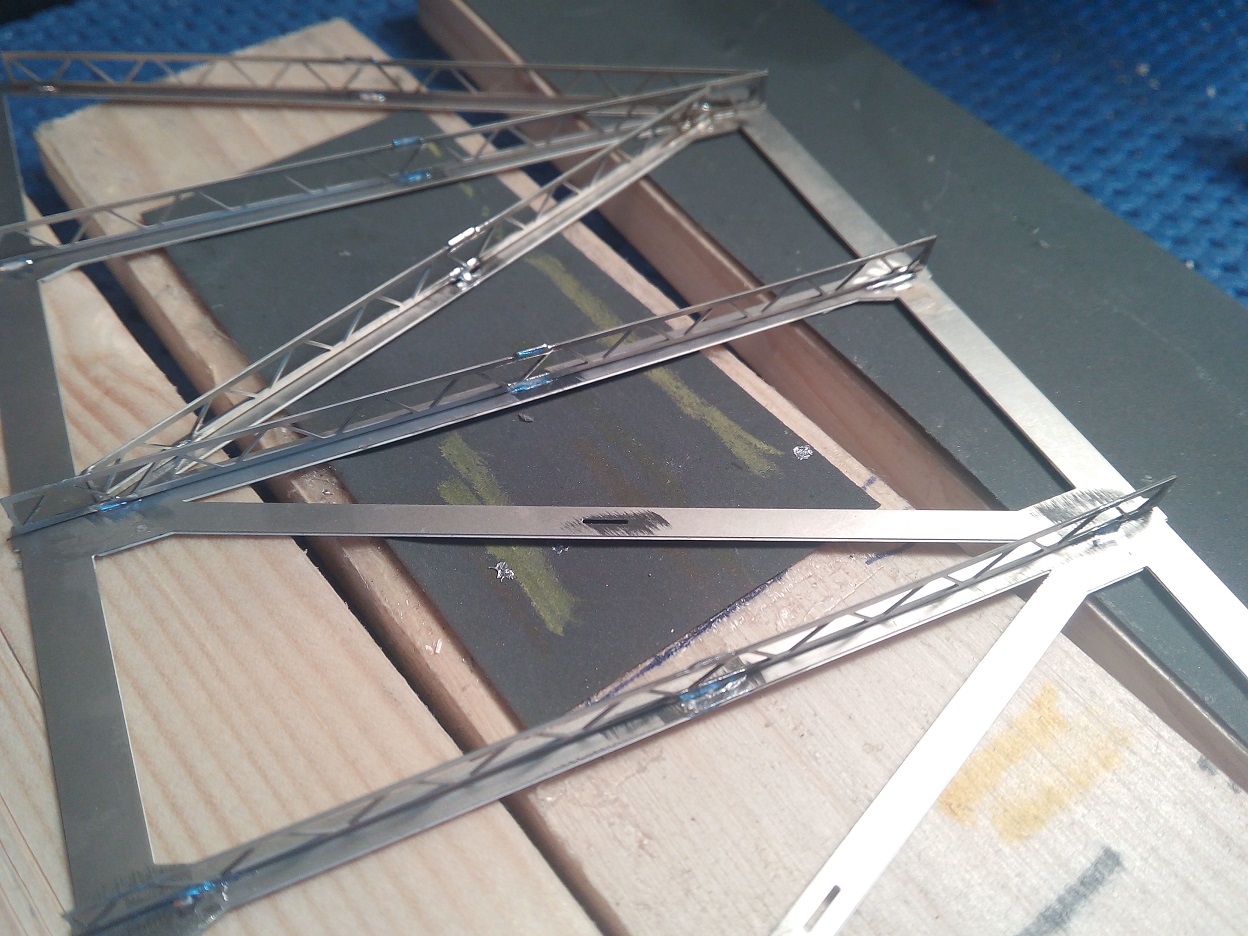

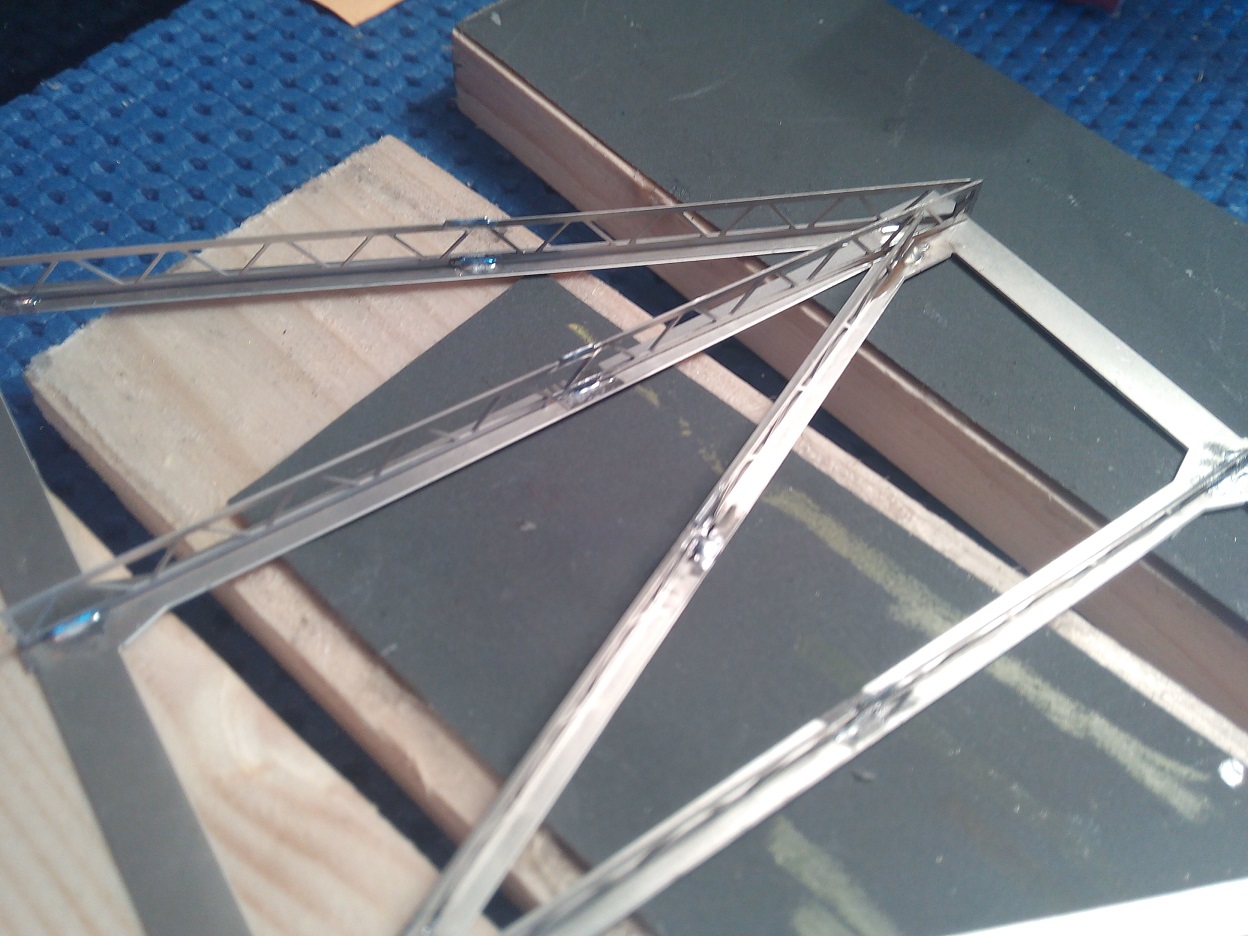

Si prosegue cosi montando via via tutti i supporti :


Immagine:

375,08 KB


Immagine:

401,14 KB


Immagine:

349,35 KB

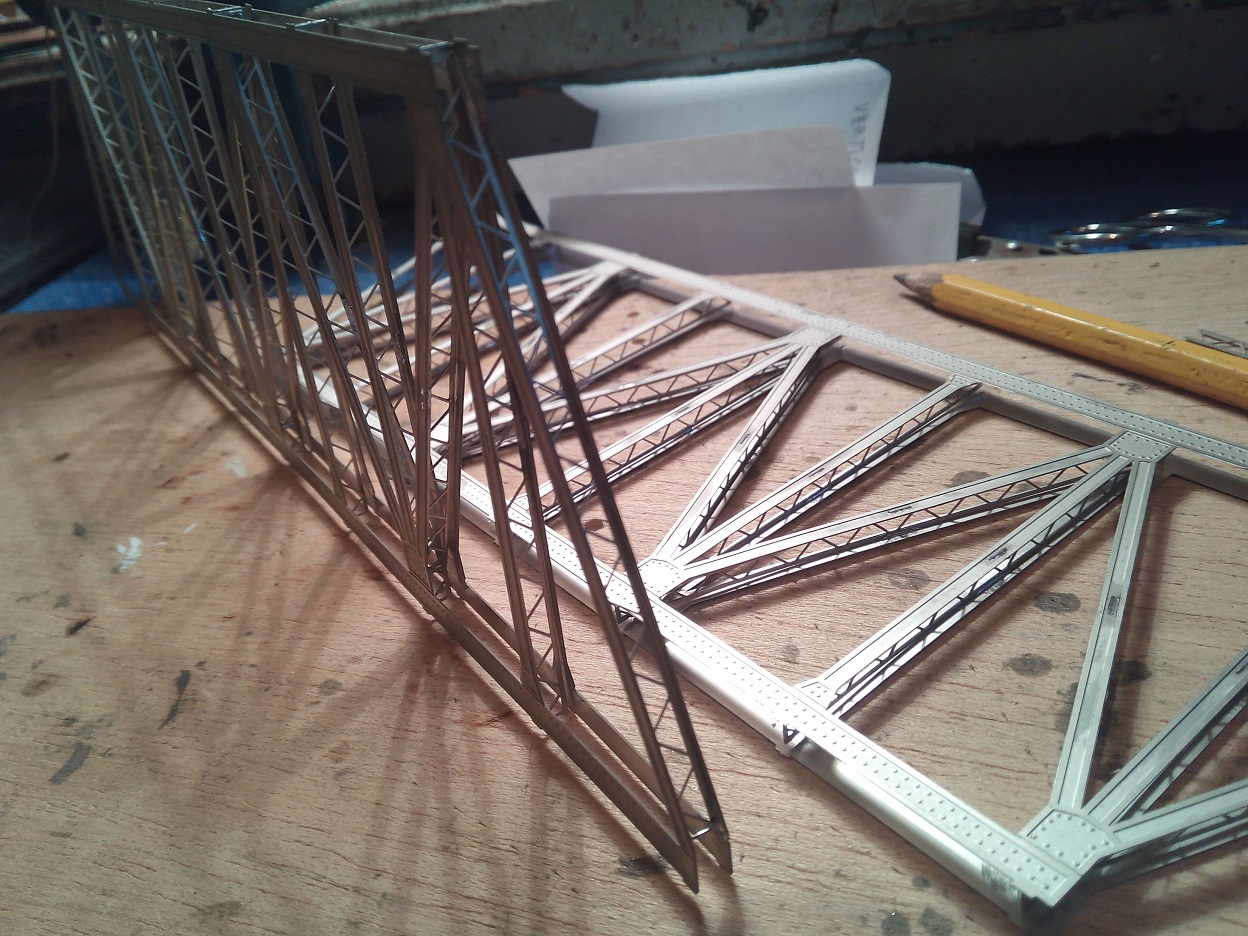

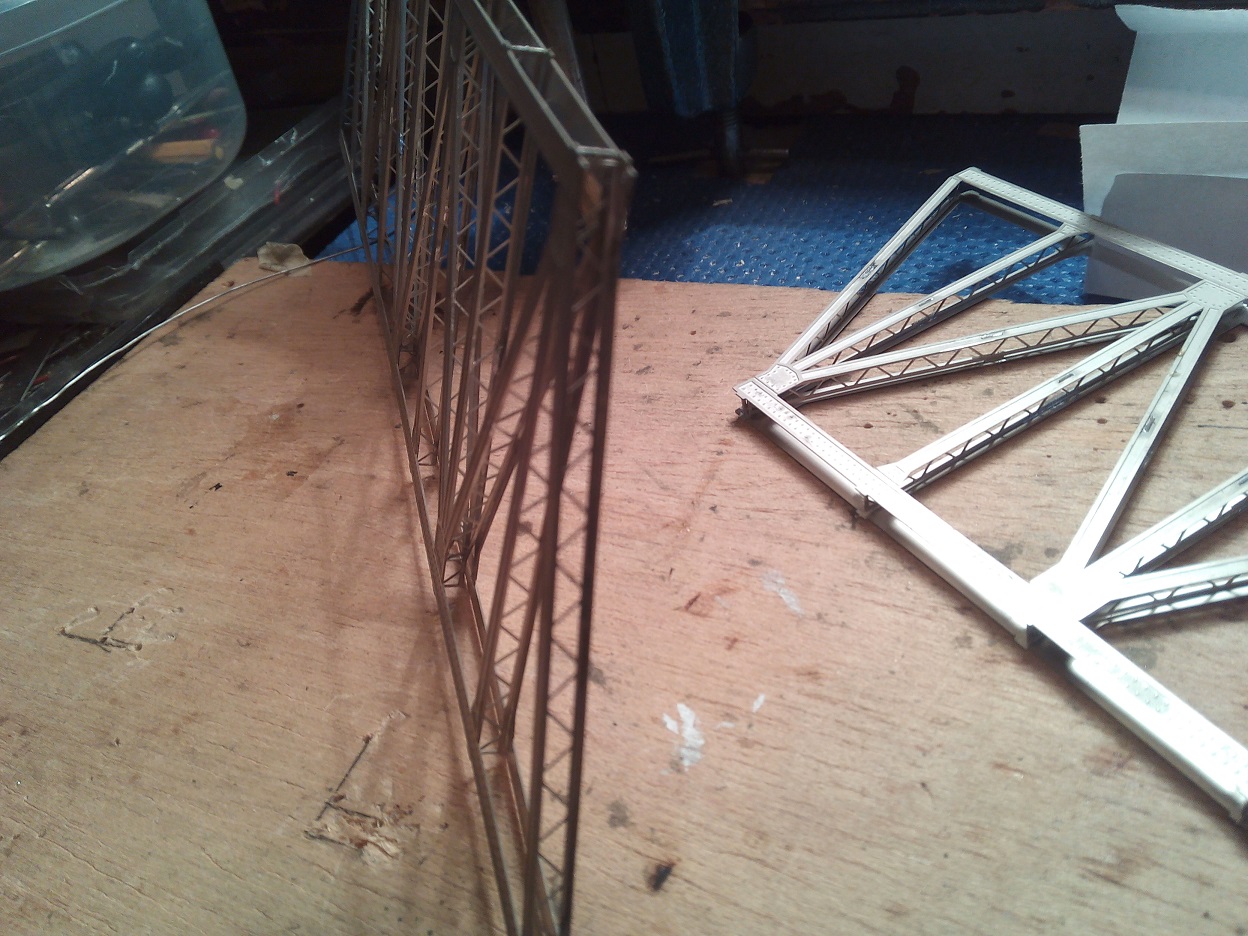

Dopo aver saldato tutti i rinforzi interni ,ho capovolto la facciata e ,aspettandomi il peggio,ho appoggiato sopra l'altra facciata e, miracolo ( scherzo ,con questo tipo di lavorazione,quando due cose non coincidono e perchè si è commesso un errore). Dopo aver incastrato ogni spina nella relativa asola ho proceduto a bloccare il tutto con una punta di saldatura : consiglio a quanti vorranno poi provare a montare il ponte a saldare le estremità da una parte e dall'altra, cosi facendo si impedirà che le due travi possano in qualche modo fortuito spostarsi e perder l'ortoganalità. Le foto che seguono illustrano il risultato finale :


Immagine:

495,34 KB


Immagine:

428,69 KB

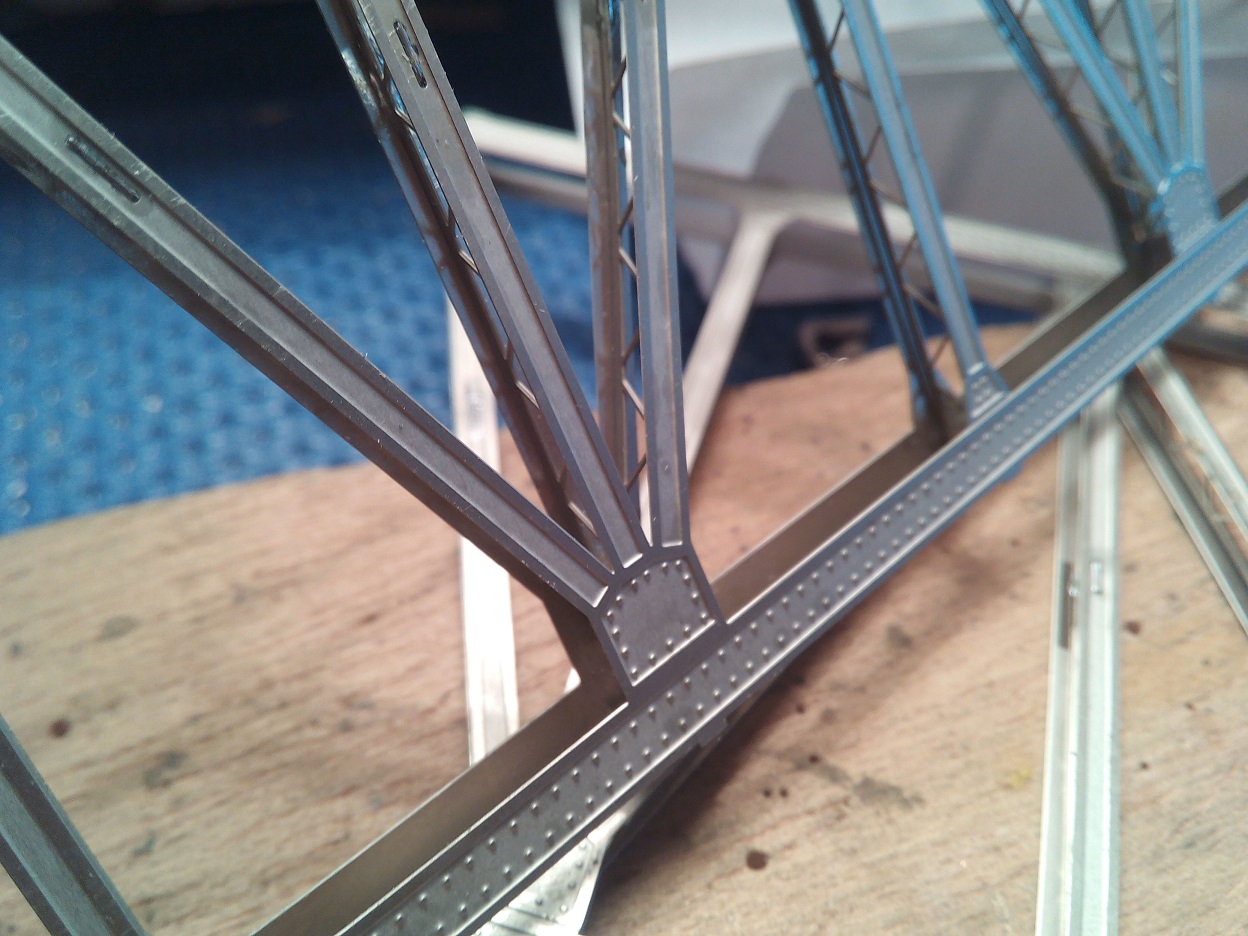

<font color="blue">-PARTICOLARE INGRANDITO DELLA TRAVATURA FRONTALE</font id="blue">


Immagine:

355,47 KB
Mi fermo qui, domani purtroppo per me lavoro ( faccio pomeriggio) e il saldatore puo riposarsi. Spero di aggiungere un altro steep lunedi . Buona domenica a TuTTi,Nino

[Fabrizio]

Bel lavoro Nino, complimenti

[Docdelburg]

Bel lavoro Nino! Io ho fatto qualcosa di simile in HO usando profilati in abs ma questa tua soluzione è sicuramente vincente.
Sono curioso di seguirne gli sviluppi.

Dici che hai fatto qualcosa di simile ....!!!!

Grazie Nino, non esagerare.....

[Docdelburg]

<font color="blue">-PARTICOLARE INGRANDITO DELLA TRAVATURA FRONTALE</font id="blue">

Immagine:

355,47 KB
Mi fermo qui, ....Nino

Certo che l'effetto è notevole, tanto più che stiamo parlando di scala 1:120!

[Edgardo_Rosatti]

Spettacolare Nino!

[filipo1]

Bel lavoro Nino, complimenti

Concordo.

[Andrea]

Complimenti Nino, anch'io sono rimasto colpito dai particolari ingranditi della travature.
Bravissimo.

[MrMassy86]

Bellissimo Nino, complimenti Massimiliano

[catgio7]

Un vero capolavoro! Ciao Giovanni

[Massimo Salvadori]

Veramente bello ! Siamo tu<font color="brown"><font face="Arial Black">TT</font id="Arial Black"></font id="brown">i ammirati !

[Massimo Salvadori]

C'è un aprticolare che mi è sfuggito : che materiale usi per le lastrine ? Alpacca, dal colore, e lo spessore ? [:I]

[nino51]

C'è un aprticolare che mi è sfuggito : che materiale usi per le lastrine ? Alpacca, dal colore, e lo spessore ? [:I]

Esatto ! è proprio alpacca, materiale che preferisco per svariati motivi all'ottone. Lo trovo piu resistente e piu facile da saldare; inoltre presenta una certa elasticità ,al contrario dell'ottone che se piegato male difficilmente lo si potrà riportare alla condizione di partenza. Per quanto riguarda lo spessore ,ho deciso per lo 0.3 , che mi permette una certa robustezza e un margine discreto per quei particolari ( rivetti per esempio ) da eseguire in mezza incisione. Ciao Nino

[Enrico57]

Ottimo lavoro Nino! Un ponte del genere è sempre stato nei miei pensieri. Vederlo in realizzazione aumenta ancora di più la voglia di farne uno in HO.
Complimenti!!!!
