Palo linea aerea Tipo LS scala TT
Moderatore: Andrea
- Luigi Voltan
- Messaggi: 164
- Iscritto il: sabato 9 agosto 2014, 11:07
- Nome: Luigi
- Regione: Veneto
- Città: San Donà di Piave
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Foto sotto: tipo 1938 e isolatori in ceramica tipo I-489
Due cose assai diverse tra loro.
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Luigi Voltan ha scritto:
Foto sopra: anni 80 e isolatori in isoflon
Foto sotto: tipo 1938 e isolatori in ceramica tipo I-489
Due cose assai diverse tra loro.
Quindi l'amico Nino, quale castelletto dovrebbe riprodurre per i suoi pali?Quello della foto sopra o quello della foto sotto?
- nino51
- Messaggi: 193
- Iscritto il: mercoledì 9 novembre 2011, 22:33
- Nome: Antonino
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

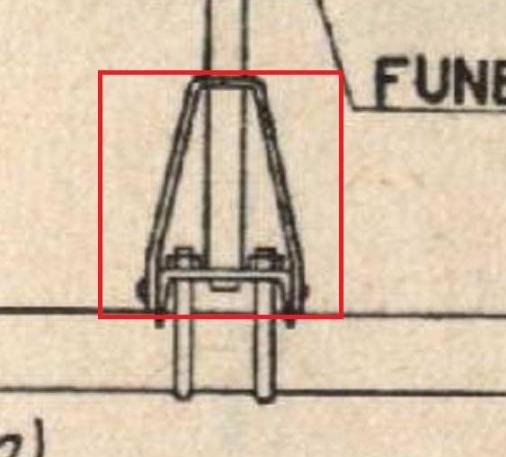

Immagine:

25,43 KB
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Immagine:

66,13 KB

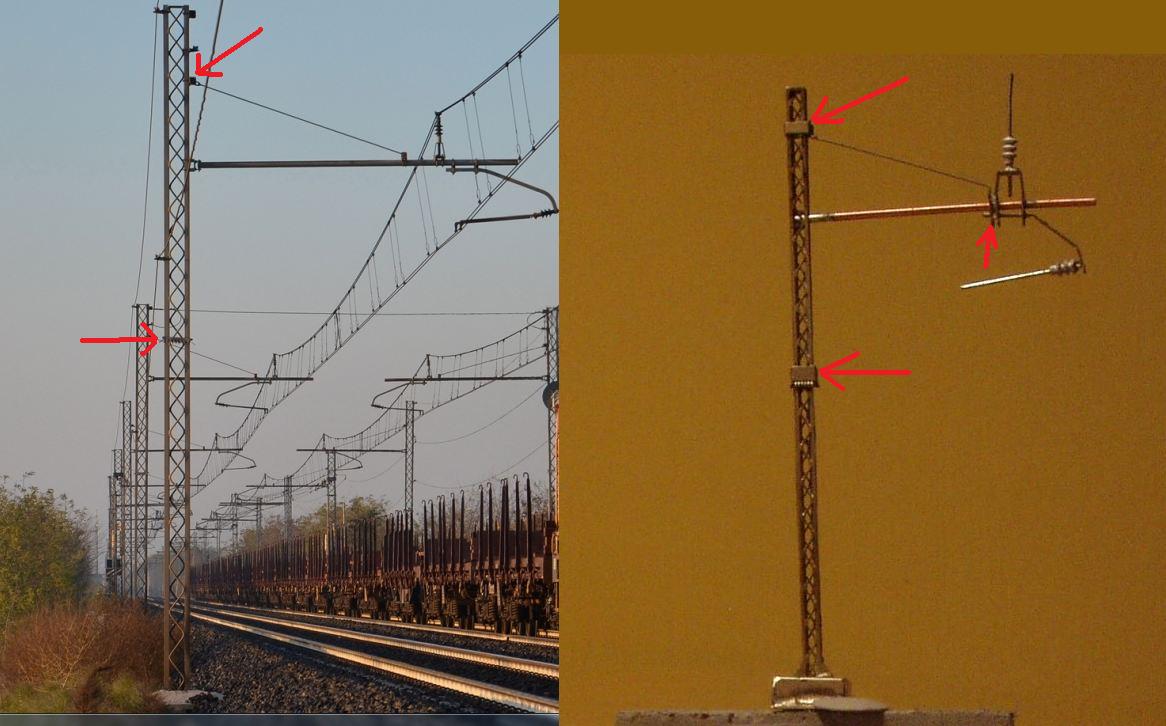

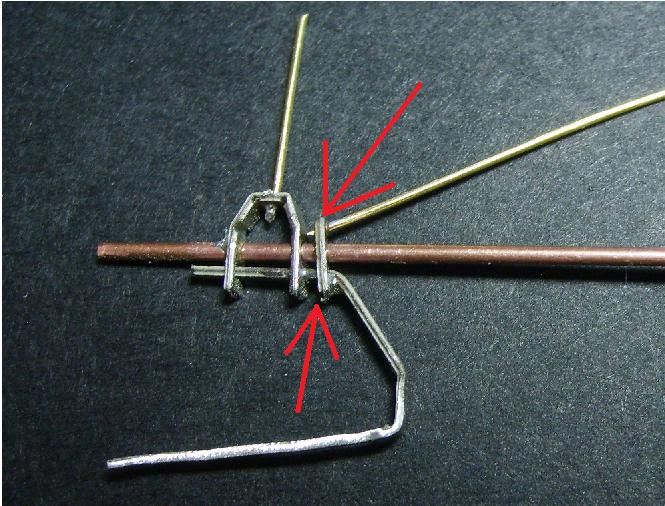

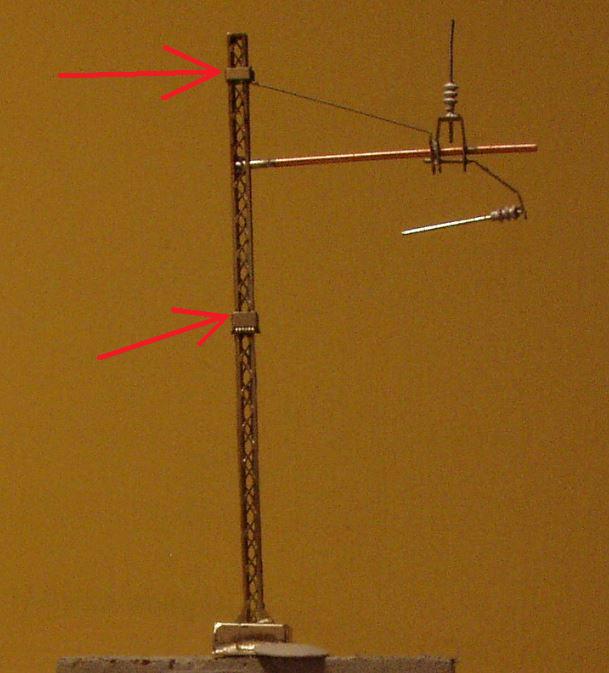

Poi, osservando bene il palo, volevo chiedere gentilmente a Nino o Luigi, se anche nella realtà i punti evidenziati in foto hanno uno spessore maggiore, oppure sono scelte legate alla fragilità della fotoincisione.Stessa cosa per l'attacco del tirante che si inserisce con una staffa nel braccetto di poligonazione sottostante.La mia è solo curiosità, ribadisco che è un ottimo lavoro.
Immagine:

78,31 KB
Immagine:

46,5 KB
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

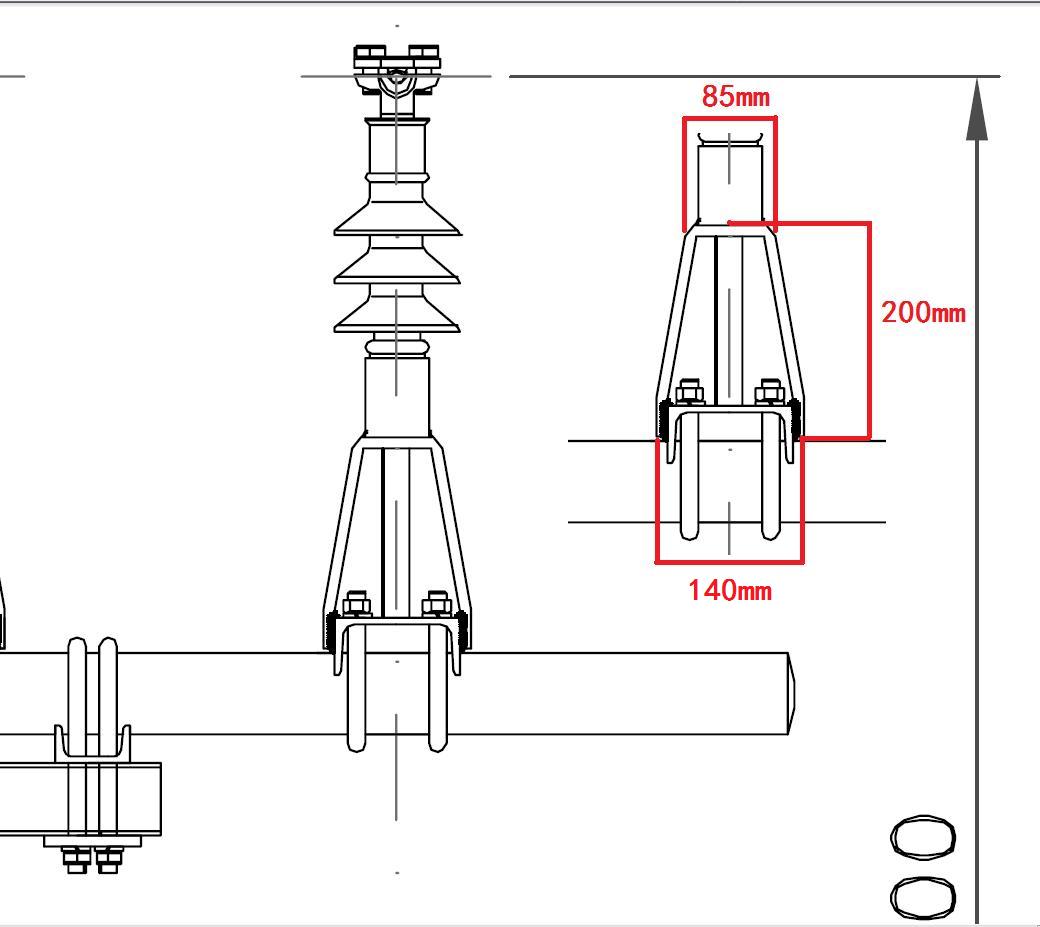

Errore di battitura, col bimbo piccolo in braccio capita...Le misure le avevo su un vecchio foglio, ma ho pensato bene di riportarle in maniera più ordinata e comprensibile

Immagine:

65,97 KB
- nino51
- Messaggi: 193
- Iscritto il: mercoledì 9 novembre 2011, 22:33
- Nome: Antonino
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Immagine:

78,31 KB
Immagine:

46,5 KB
[/quote]
La risposta al quesito posto è già stata anticipata all'inizio di questa discussione ,inizio da cui è stata anche estrapolata la prima immagine e in cui si dice a chiare lettere che per realizzare un primo prototipo si è preferito utilizzare un'unica lastra ( spessore 0.5 in alpacca) ben sapendo che alcuni particolari sarebbero stati di spessore eccessivo; in fotoincisione non esiste il concetto di ....fragilità ,un particolare ridotto in scala ha due sole possibilità : si o no ,o si può fare ( magari accettando qualche compromesso estetico) oppure non è realizzabile. Per quanto riguarda la seconda foto ,forse il collarino a forma quadrata è un tantino alto, ma ,pur sembrandomi accettabile otticamente, nulla vieta di ridurlo un briciolino.
SaluTi a TuTTi Nino.
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Ti rinnovo i complimenti e ti saluto cordialmente

Immagine:

98,87 KB
- Luigi Voltan
- Messaggi: 164
- Iscritto il: sabato 9 agosto 2014, 11:07
- Nome: Luigi
- Regione: Veneto
- Città: San Donà di Piave
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Come poi è stato rilevato, la tecnica di realizzazione può ricorrere a stratagemmi semplificativi che permettono anche di ridurre costi e tempi di realizzo.
Il collarino antinfortunistico, tuttavia, è unico e basso, mentre in alto vi è solo l'attacco del tirante alla parte interna del traliccio.
- AXEL
- Messaggi: 2876
- Iscritto il: sabato 21 gennaio 2012, 20:34
- Nome: Alessandro
- Regione: Calabria
- Città: Tropea
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Luigi Voltan ha scritto:
Le immagini postate danno risposta da sè sulla struttura dei particoleri al vero.
Come poi è stato rilevato, la tecnica di realizzazione può ricorrere a stratagemmi semplificativi che permettono anche di ridurre costi e tempi di realizzo.
Il collarino antinfortunistico, tuttavia, è unico e basso, mentre in alto vi è solo l'attacco del tirante alla parte interna del traliccio.
Grazie Luigi.Era proprio quello che volevo sapere.

- giuseppe_risso
- Socio GAS TT
- Messaggi: 7726
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Luigi Voltan ha scritto:
Le immagini postate danno risposta da sè sulla struttura dei particoleri al vero.
Come poi è stato rilevato, la tecnica di realizzazione può ricorrere a stratagemmi semplificativi che permettono anche di ridurre costi e tempi di realizzo.
Il collarino antinfortunistico, tuttavia, è unico e basso, mentre in alto vi è solo l'attacco del tirante alla parte interna del traliccio.
Vi è anche un collarino fatto nelle proporzioni che ha fatto Nino, ma è meno in alto (di poco sopra l'attacco del braccio) e solo quando serve per agganciare i tiranti che contrastano la forza dei contrappesi per la tensione della linea aerea.
- nino51
- Messaggi: 193
- Iscritto il: mercoledì 9 novembre 2011, 22:33
- Nome: Antonino
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

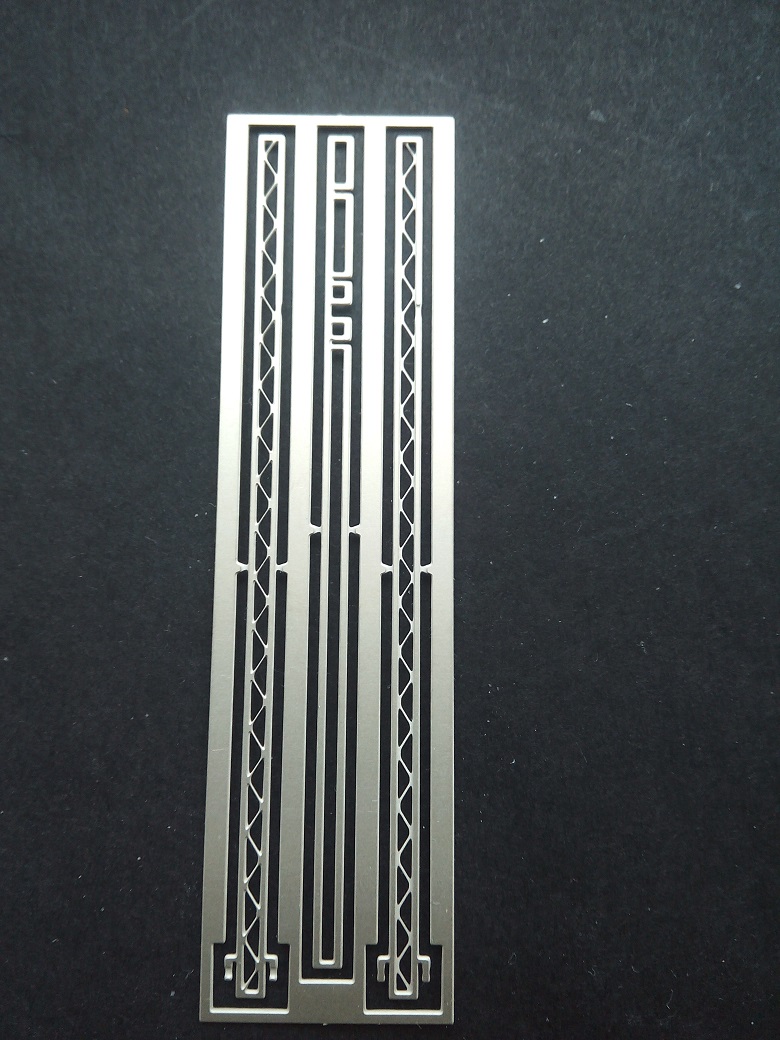

LASTRINA PALO LS
Immagine:

308,1 KB

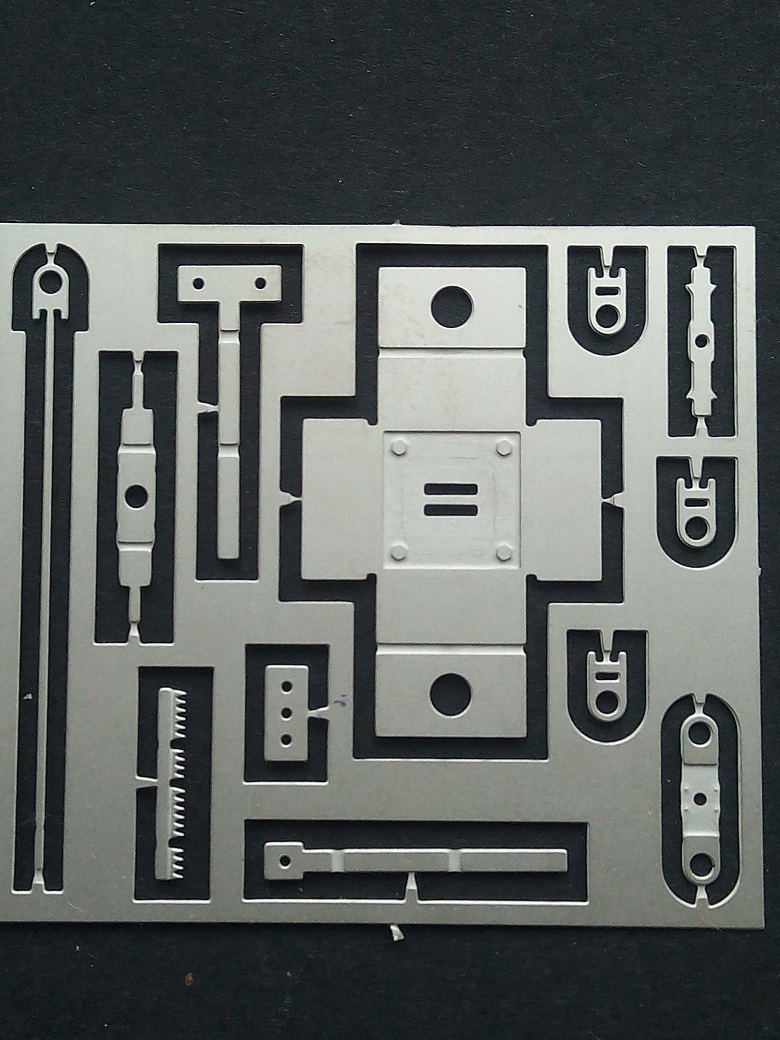

LASTRINA COMPONENTI
Immagine:

323,71 KB

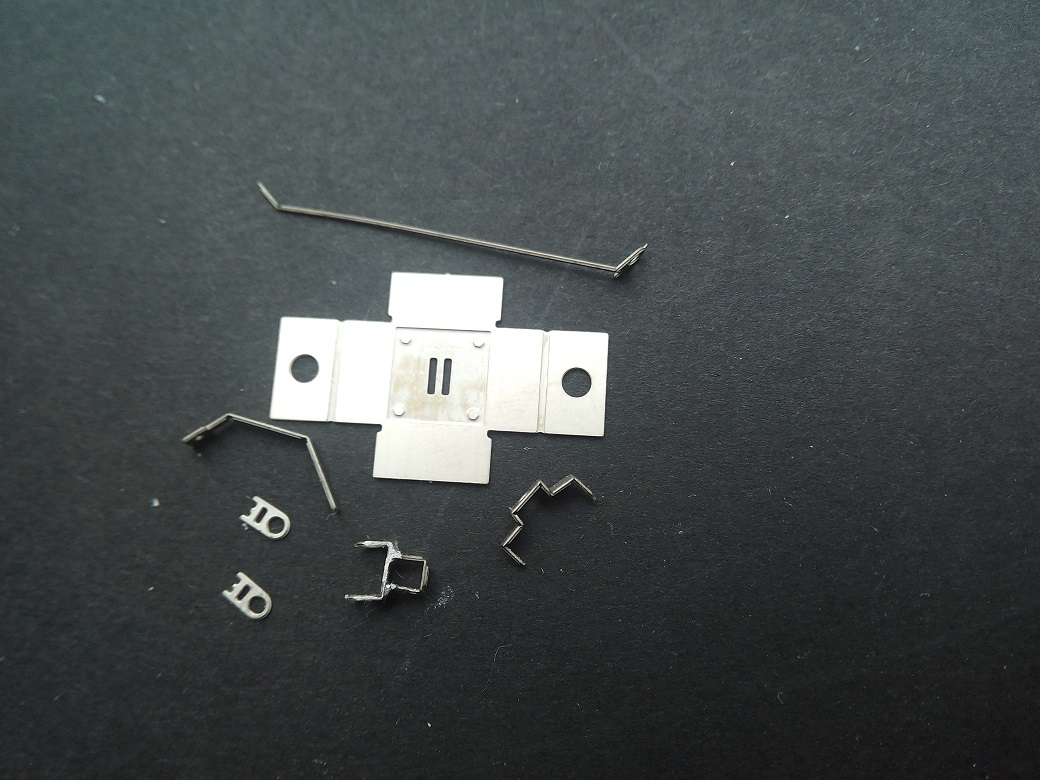

COMPONENTI PARZIALMENTE PREPARATI PER IL MONTAGGIO
Immagine:

299,57 KB

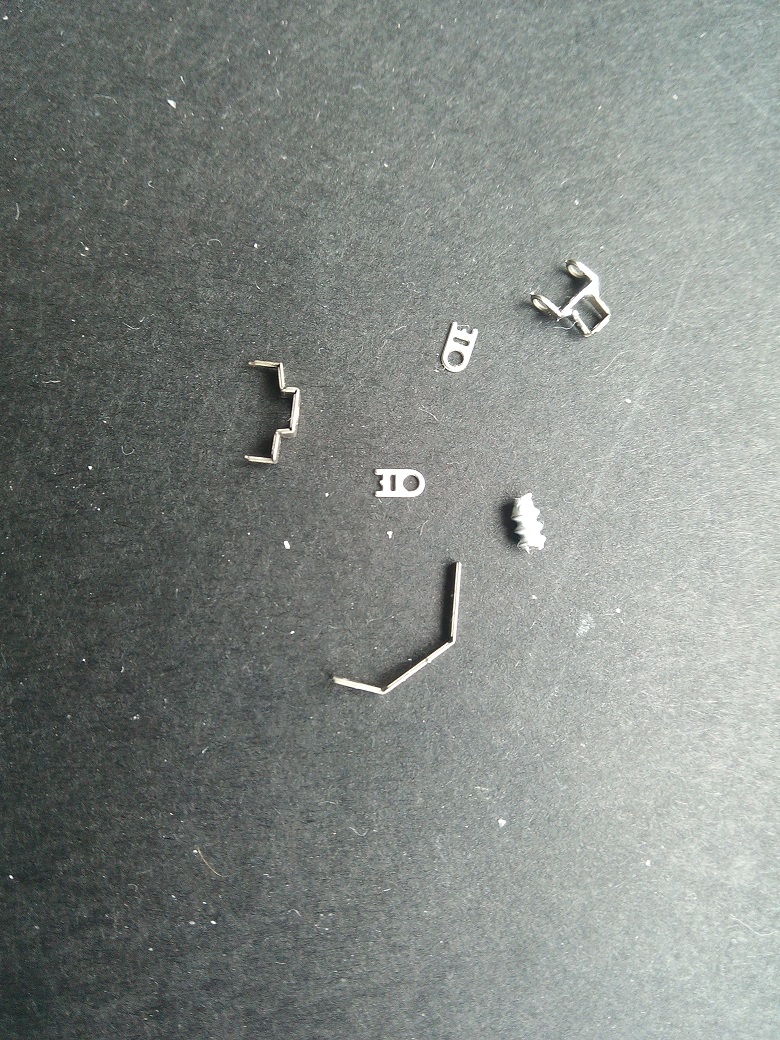

ALTRA FOTO COMPONENTI
Immagine:

461,58 KB

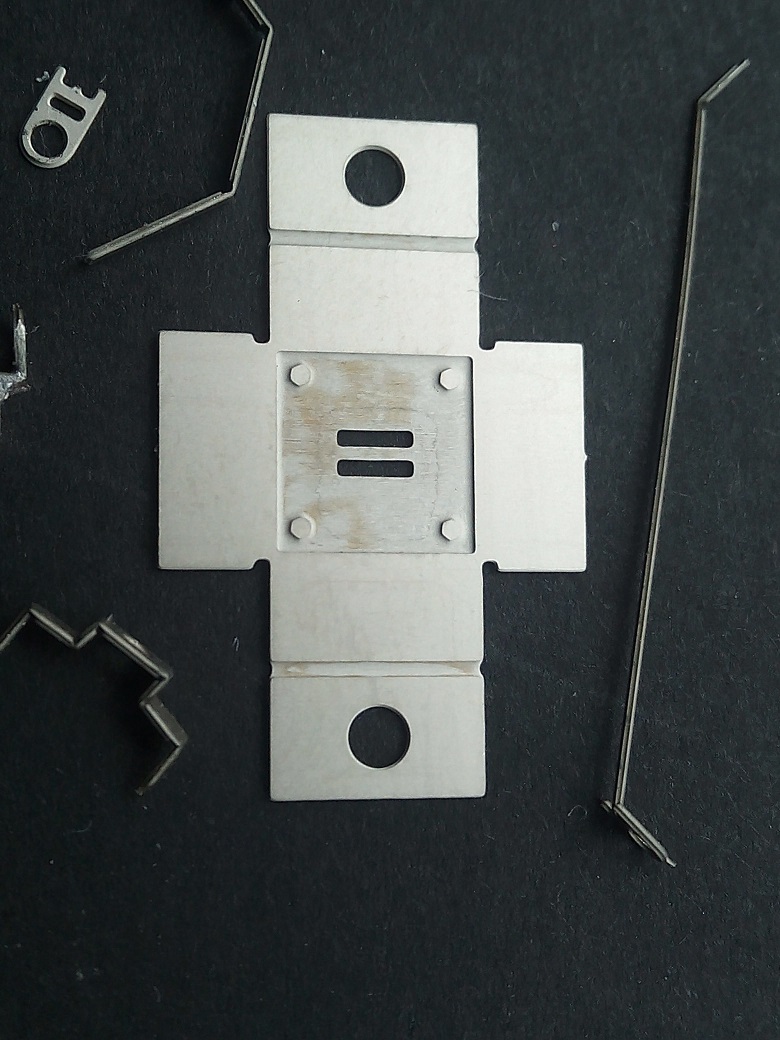

PARTICOLARE RIPRODUZIONE BULLONI DELLA PIASTRA DI FISSAGGIO
Immagine:

268,02 KB

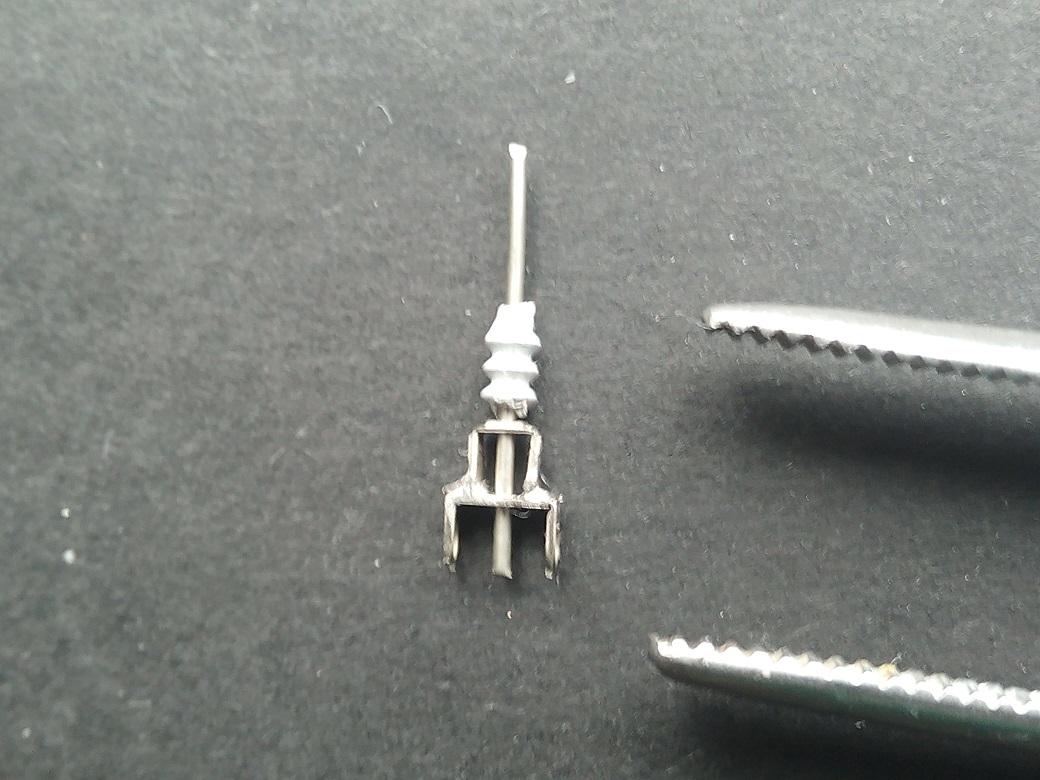

CASTELLETTO ISOLATORE( MOLTO INGRANDITO)
Immagine:

294,43 KB

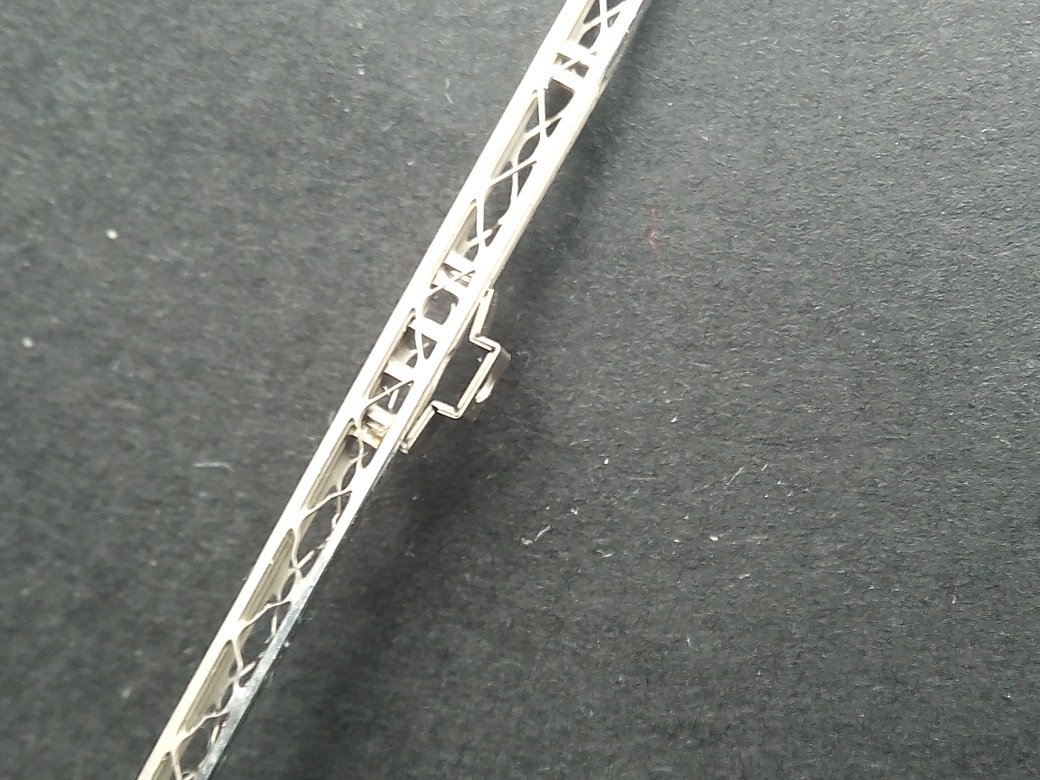

PARTICOLARE PIASTRA FISAGGIO BRACCETTO AL PALO
Immagine:

372,57 KB

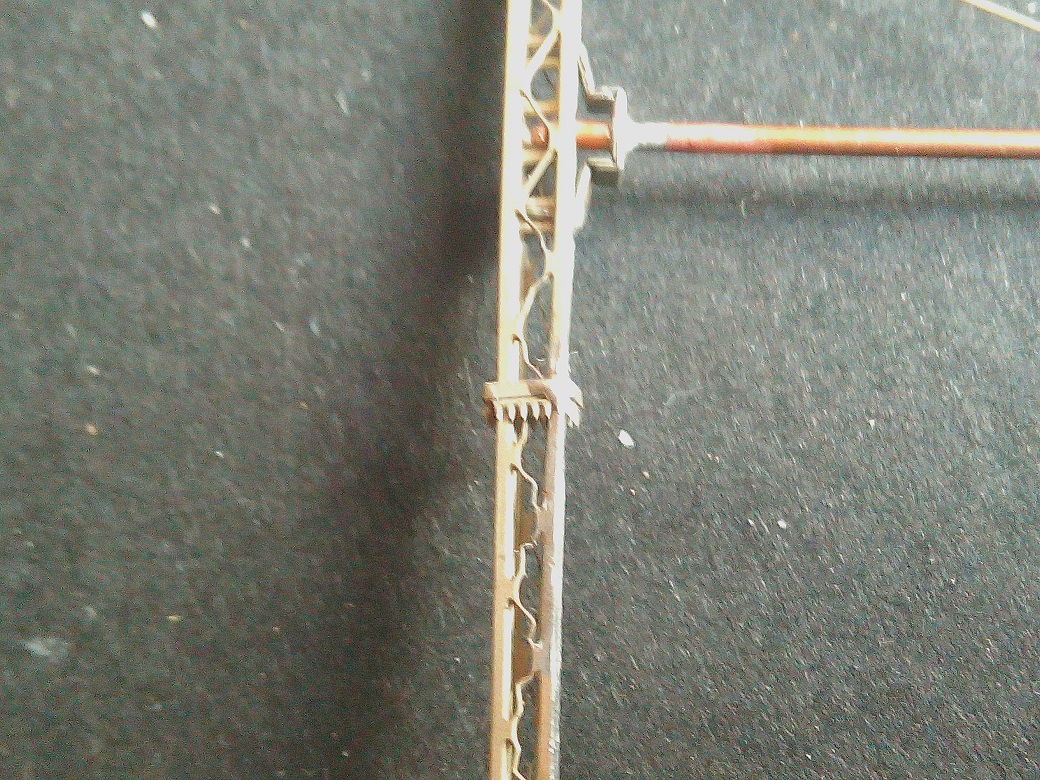

PARTICOLARE INGRANDITO DISPOSITIVO ANTISALITA
Immagine:

442,77 KB

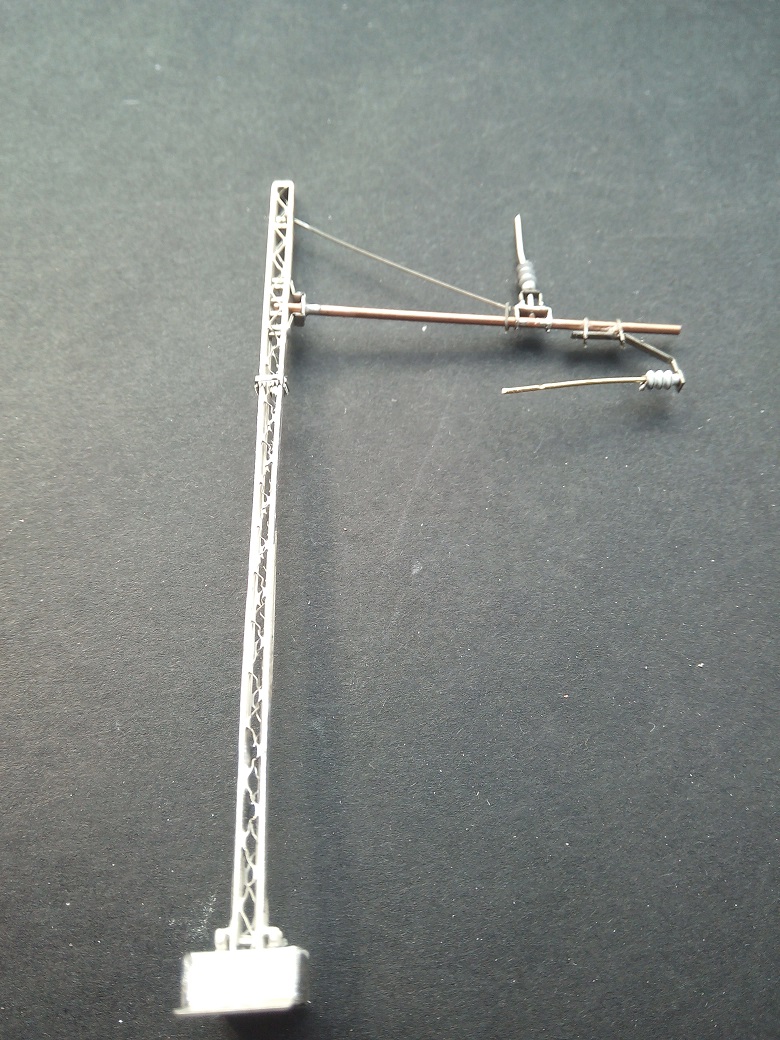

PALO LS FINITO
Immagine:

350,78 KB

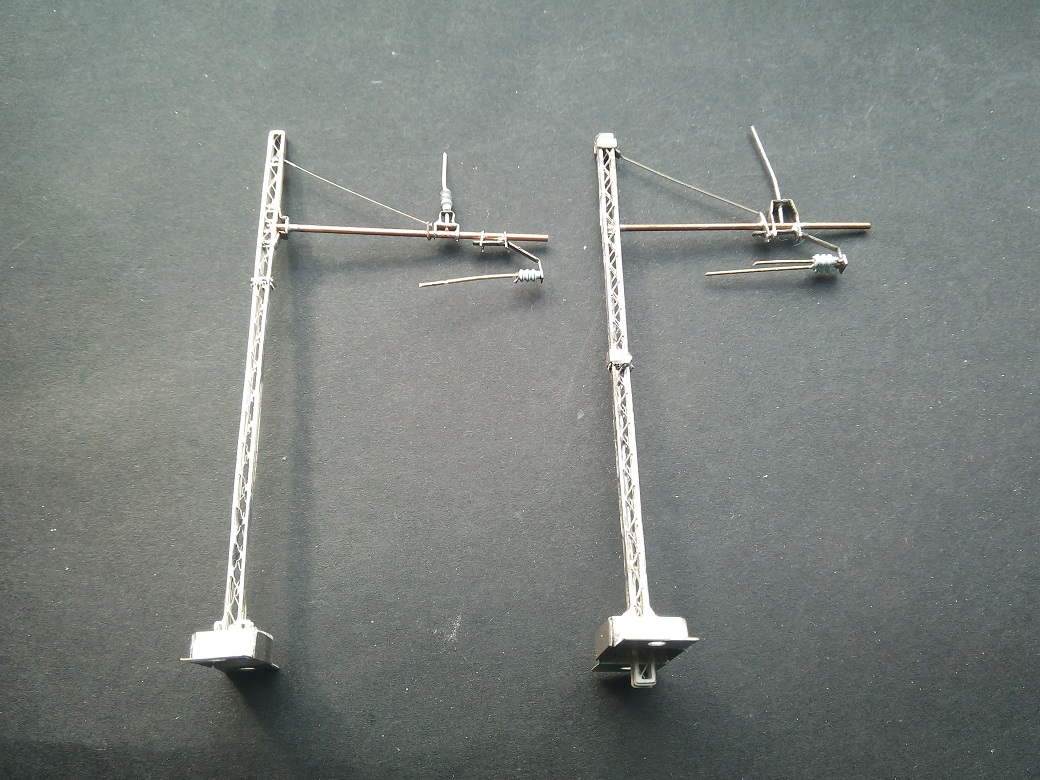

CONFRONTO TRA IL NUOVO PALO E IL VECCHO
Immagine:

394,76 KB
- adobel55
- Socio GAS TT
- Messaggi: 11309
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Ciao.
Adolfo
- Andrea
- Socio GAS TT
- Messaggi: 23546
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

- nino51
- Messaggi: 193
- Iscritto il: mercoledì 9 novembre 2011, 22:33
- Nome: Antonino
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
adobel55 ha scritto:
Per quanto mi riguarda ed anche se ho poca esperienza in merito, il palo LS per me ora è OK !!!
Ciao.
Adolfo
Grazie Adolfo, è sempre un piacere sapere che il proprio lavoro viene positivamente apprezzato.
Non so come si fa a mettere assieme due o piu risposte quotando gli originali, per cui , anche se non sono genovese come qualcuno,approfitto e,risparmiando un messaggio, ringrazio anche Andrea . Nino
- Edgardo_Rosatti
- Socio GAS TT
- Messaggi: 5116
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 60
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

Edgardo
- Fabrizio
- Socio GAS TT
- Messaggi: 11232
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 41
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
nino51 ha scritto:
CONFRONTO TRA IL NUOVO PALO E IL VECCHO
Immagine:
394,76 KB
Ciao Nino, mi sembra che anche questa volta ti sei dato da fare per raggiungere un bel risultato

- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT


Ciao, Carlo
- Massimo Salvadori
- Socio GAS TT
- Messaggi: 2550
- Iscritto il: martedì 1 novembre 2011, 0:01
- Nome: Massimo
- Regione: Lombardia
- Città: Peschiera Borromeo
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
- nino51
- Messaggi: 193
- Iscritto il: mercoledì 9 novembre 2011, 22:33
- Nome: Antonino
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT

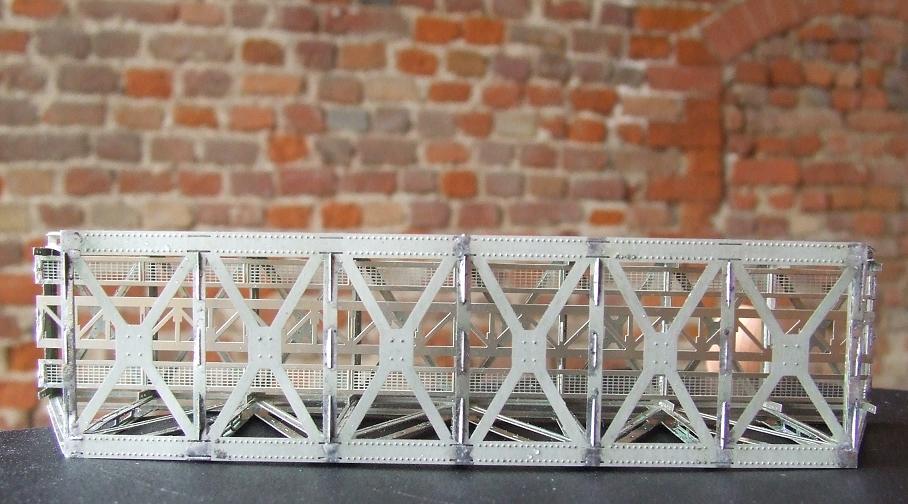

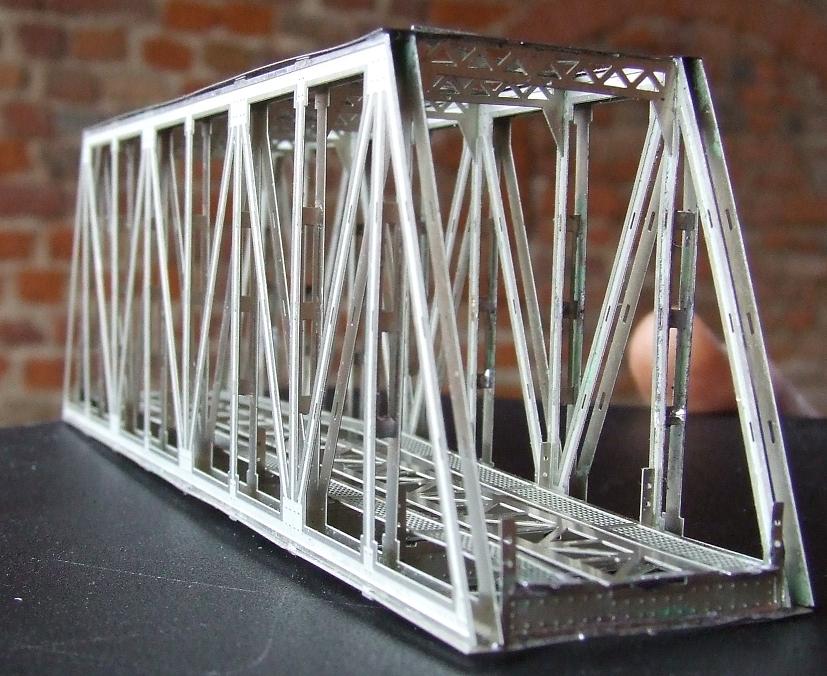

Di nuovo un grazie a TuTTi e alla prossima, Nino
Immagine:
62,42 KB
Immagine:
89,54 KB
Immagine:
110,66 KB
- Massimo Salvadori
- Socio GAS TT
- Messaggi: 2550
- Iscritto il: martedì 1 novembre 2011, 0:01
- Nome: Massimo
- Regione: Lombardia
- Città: Peschiera Borromeo
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
- Andrea
- Socio GAS TT
- Messaggi: 23546
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Avanti tu<font color="black">TT</font id="black">a!
- Edgardo_Rosatti
- Socio GAS TT
- Messaggi: 5116
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 60
- Stato: Non connesso
Re: Palo linea aerea Tipo LS scala TT
Ma dovrò modificare un po' la geometria del tracciato.
