Autocostruzione mezzi agricoli in scala TT (1:120)

[roy67]

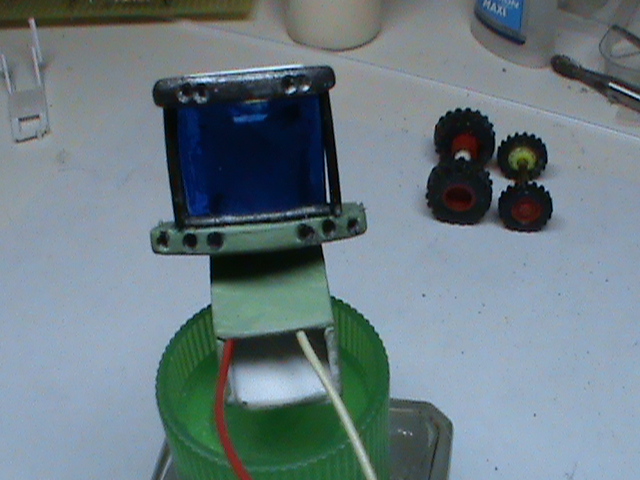

Ecco com'è il risultato della cabina.
L'acetato è stato "verniciato" all'interno con un pennarello indelebile blu.

Immagine:

143,65 KB

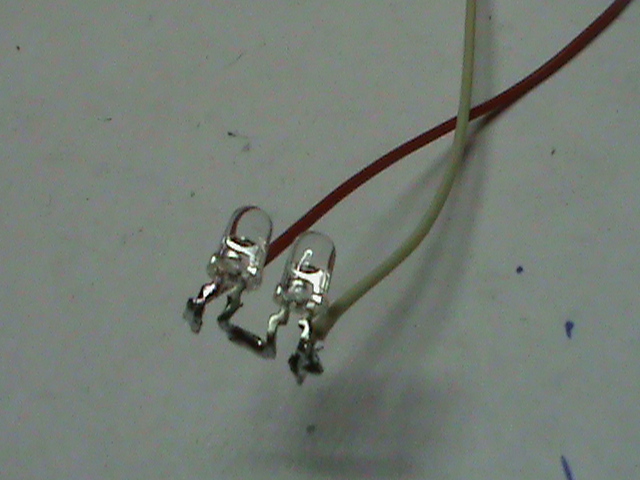

Nel frattempo ho iniziato l'installazione definitiva dei led di illuminazione delle fibre ottiche. Per nascondere al meglio i fili, considerato che la barra mietitrice tocca il terreno, li ho fatti uscire proprio da quella posizione.
In questo modo attraverseranno il terreno (per giungere nella parte sottostante al modulo) in modo invisibile.

Immagine:

135,11 KB

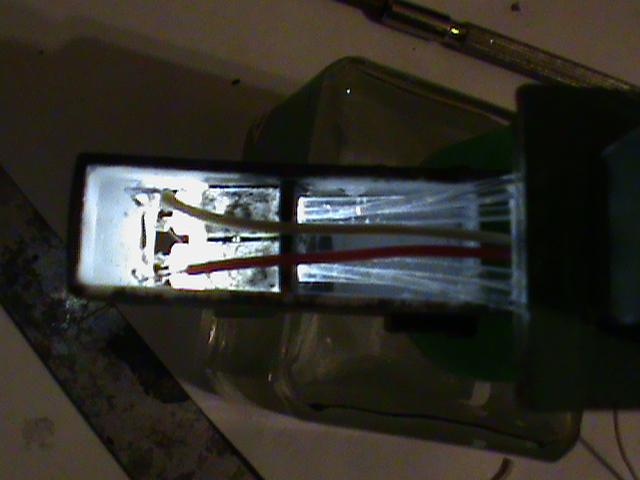

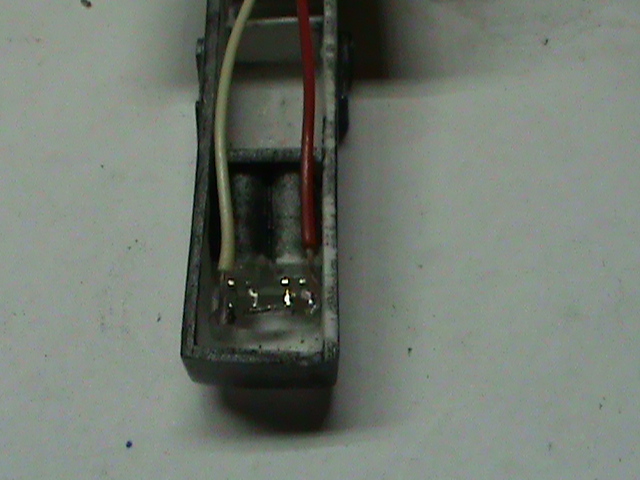

Ho anche inserito i led nel loro alloggiamento:

Immagine:

119,71 KB

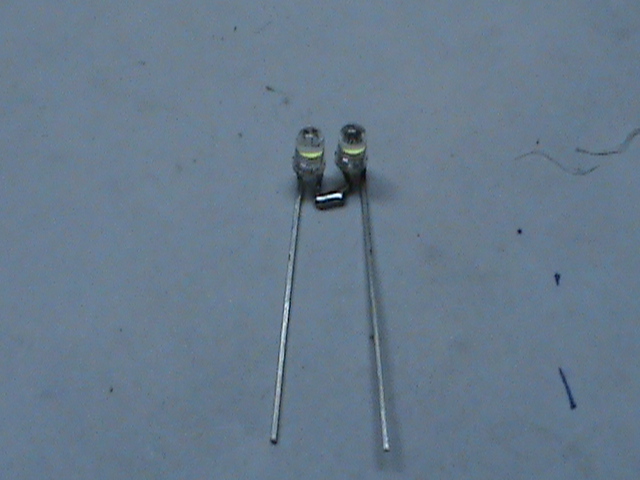

I led sono 2 in quanto le fibre ottiche saranno 10... per 10 fari accesi....

Immagine:

134,39 KB

Immagine:

135,94 KB

[58dedo]

buongiorno "o Professore", la seguo costantemente ma ogni volta che leggo e guardo le foto rimango basito.
Farle i complimenti è molto riduttivo, sono veramente opere di estrema manualità e precisione!!!!! Se poi si aggiunge l'elettronica, a questo punto si possono solo nominare "opere d'arte"!!!

[roy67]

Grazie Diego. Pensa che fu grazie al ferrmodellismo che, circa trentacinque anni fa, mi appassionai all'elettronica.. facendola diventare un appassionante lavoro.

O.T. Per il fine settimana dovrei avere il materiale per costruire i circuito della lanterna. V'interessa ancora????

Oppure è sufficiente lo schema???

[roy67]

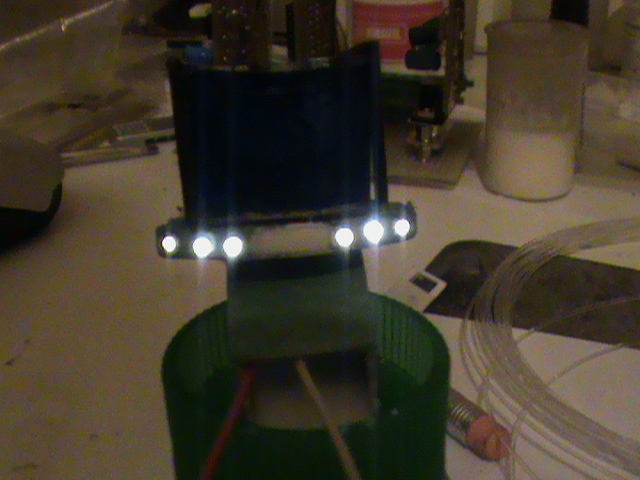

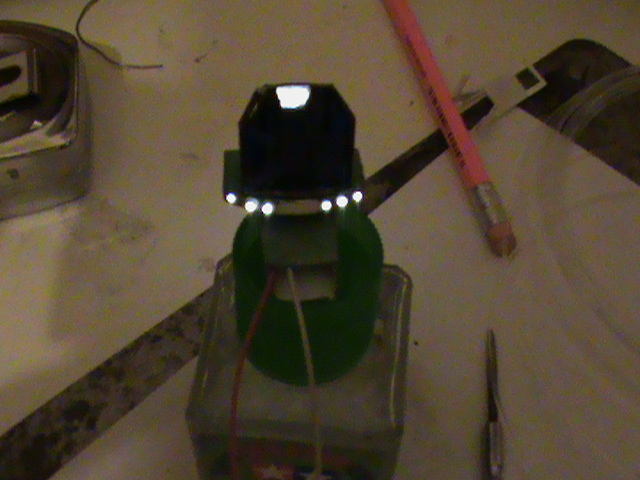

I primi 6 fari sono definitivamente installati e funzionanti.

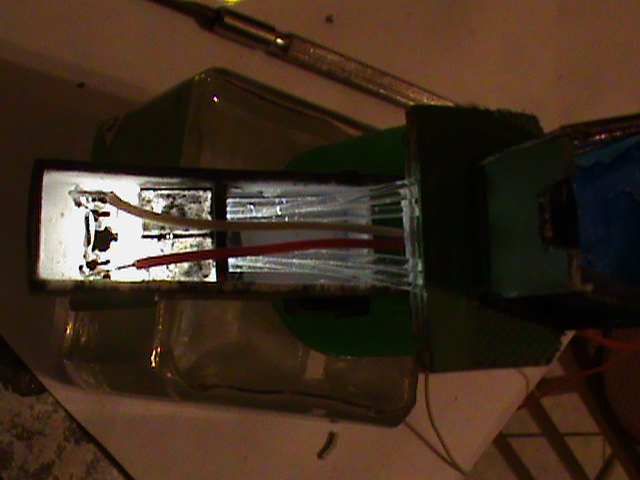

Ho utilizzato 2 pezzi di fibra ottica di diametro 0,75 mm per le luci di posizione e 4 pezzi di diametro 1 mm per i fari abbaglianti... Ovviamente illuminati da 2 led bianchi posizionati all'interno del telaio.

Immagine:

142,6 KB

Immagine:

143,62 KB

Immagine:

149,57 KB

Immagine:

132,7 KB

Sono accesi da questa mattina.. tutto funziona regolarmente.....

[dilan]

Molto bello e di grande effetto.
Aspetto di vederlo finito ed inserito nel modulo.

Ciao

[58dedo]

Ciao Roy,
per il fine settimana dovrei trovarmi con Max per proseguire con i lavori, ti facciamo sapere.
Grazie per la tua massima disponibilità.

[Andrew245]

-Il Grande Roberto lo conosco da un pezzo, lo prevedevo che anche in questo caso avrebbe sfoderato le sue specialità, con gli effetti speciali non c'è spazio per nessuno...bellissimo lavoro come sempre !

[roy67]

Grazie ragazzi.
Andrea: gli effetti speciali non sono ancora finiti....

Ovviamente questi "fari" saranno dotati di effetto "luce calda", come le normali lampade ad incandescenza.
I fari di illuminazione notturna dell'area lavoro avranno effetto "fari allo Xenon". Dovrebbero essere 8.... ma non c'è spazio in scala 1:120... Mi sono preso una licenza eliminandone 4.

Quando avrò terminato, pubblicherò anche una guida sull'utilizzo delle fibre ottiche.

@ Diego: fate pure con comodo. devo costruirne 2 di circuiti molto simili, farne un terzo in contemporanea non mi costa nulla.

[58dedo]

ciao Roberto,
la struttura della lampada del faro è a base ottagonale con diagonale di 26 mm., altezza 35 mm. circa e le facce trasparenti sono 5. Per cui pensavamo, nella nostra ignoranza in materia, a un unico led con raggio di luce a 180° (esiste?), magari ad alta luminosità (forse anche meno difficoltoso l'assemblaggio rispetto alla serie di miniled).
Detto fuori dai denti, l'elettronica non è il nostro pane, anzi spesso dobbiamo prendere l'alcaseltzer per digerirla, per cui se per te non è un problema creare il tutto ti ringraziamo anticipatamente.

[roy67]

Devo dir la verità... talvolta l'elettronica la maldigerisco anch'io.....

Led con fascio luminoso ad emissione 180° non credo ne esistano. Esistono con fascio inclinato a 180°, ma significa che emettono luce a 180° rispetto i reofori (piedini)... Tutt'altra cosa. Posso esistere con fascio a 90°.. Ma non oltre.
Costruire il circuito e spedirvelo non è assolutamente un problema. Anzi... Ho già un idea.... Da leccarsi i peli delle narcici del naso....

Forse per Verona è pronto tutto.

[58dedo]

Beh Roberto, per ora l'unica cosa che posso è dirti GRAZIE anche da parte di Max, poi ci si vede a Verona.

[claudio]

Roberto lavoro magnofico.

[roy67]

I lavori sono ricominciati.

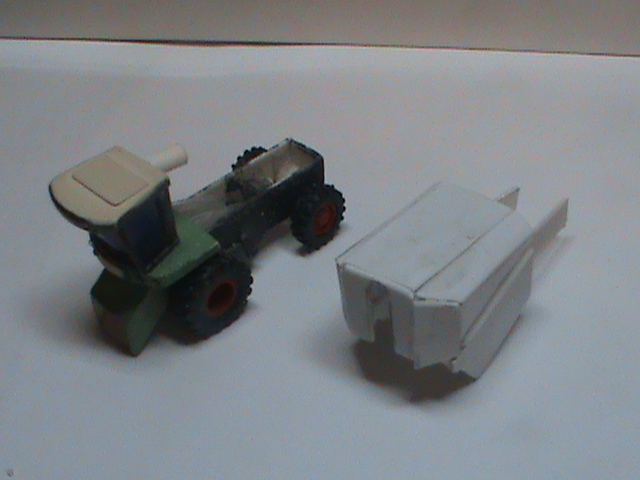

In questi giorni ho iniziato la costruzione della carrozzeria posteriore.
E' stata un po' un impresa, perché fosse asportabile per la manutenzione interna delle fibre ottiche e dei led.
Alcune foto

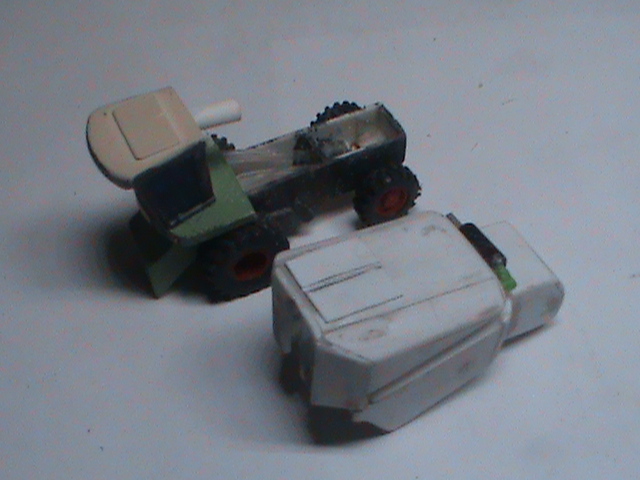

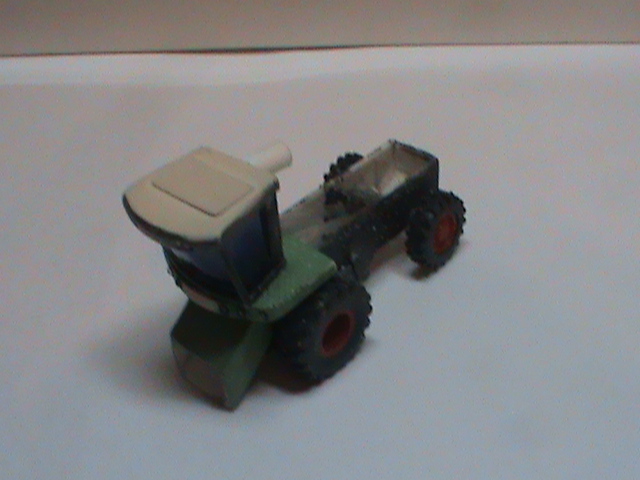

Eravamo rimasto qua:

Immagine:

126,73 KB

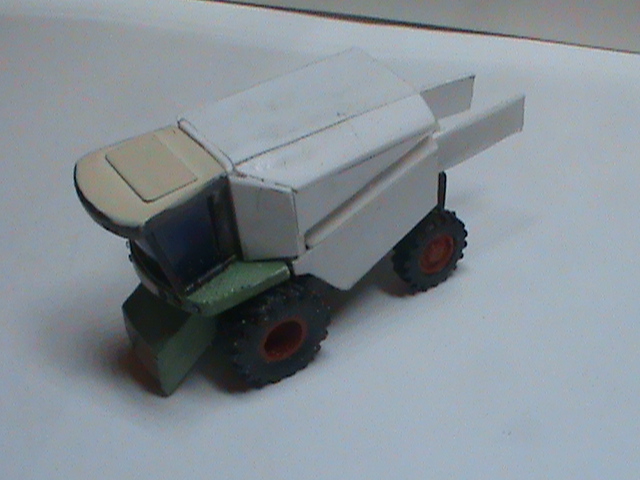

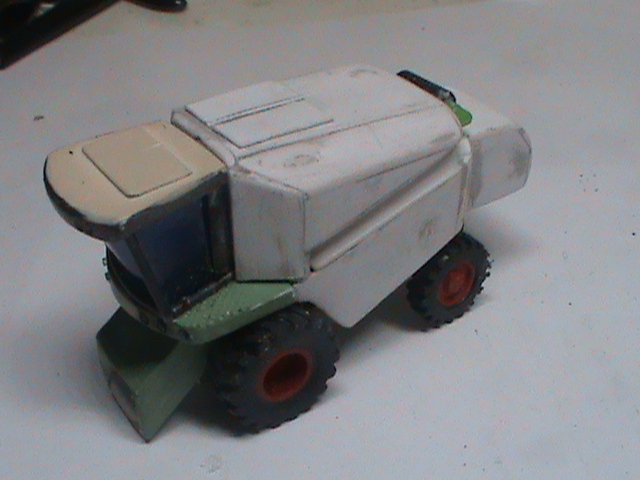

Ma ora...

Immagine:

129,88 KB

Immagine:

130,17 KB

Immagine:

132,2 KB

E' ovviamente da terminare.. Anzi è ben lungi dall'essere terminata...

[Marshall61]

Proprio niente male Roberto, è un gran bel lavoro.....buona prosecuzione e tienici aggiornati....

Ciao, Carlo

[Fabrizio]

Bene Roberto, stai facendo un bel lavoro

Ciao

Fabrizio

[roy67]

Grazie ragazzi.
Sapevo che autocostruire una mietitrebbia non era facile, ma poi mi sono anche complicato la vita con fanali e fibre ottiche... Altrimenti dove sarebbe il divertimento..

Comunque mi sta soddisfacendo il risultato, quindi proseguo con più interesse e motivazione.

[19max57]

grande roy !!!

[Andrea]

Ottimo lavoro Roberto... come sempre!

[Egidio]

Bravo Roberto. Saluti. Egidio.

[roy67]

Grazie ragazzi.

Forse posso promettere di averla funzionante per Verona.... [:I]

[gavinca]

Grazie ragazzi.

Forse posso promettere di averla funzionante per Verona.... [:I]

Funzionante che mieterà i cereali ?

Grande Roberto !

[Riccardo]

tutto procede per il meglio
Grande Roberto

[MrMassy86]

Ottimo lavoro Roberto, continua cosi Massimiliano

[roy67]

Grazie ragazzi.

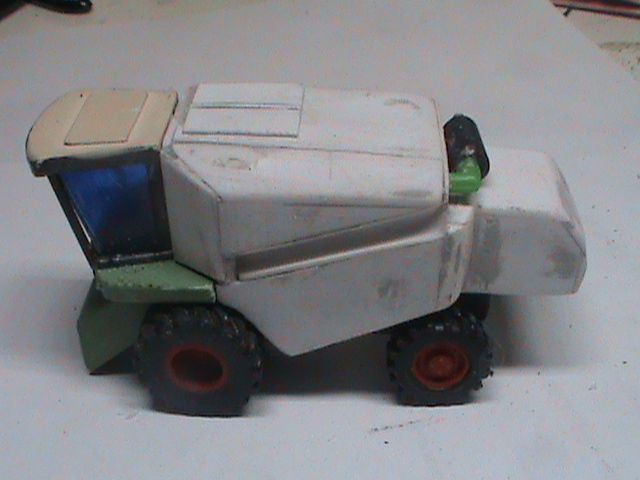

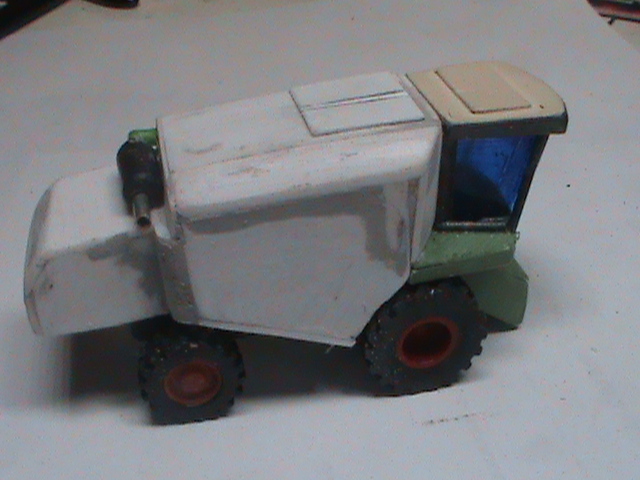

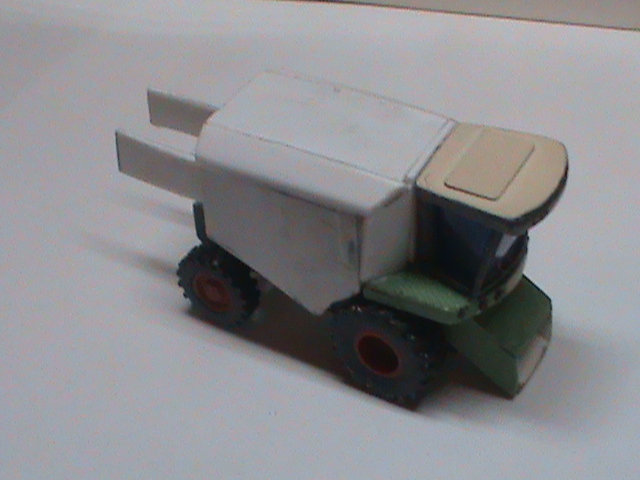

La carrozzeria posteriore è praticamente terminata, manca qualche piccolo particolare, come il tubo di scarico dei cereali, griglie dell'aspiratore, etc... Poi passerà al reparto verniciatura.
Qualche foto:

Immagine:

133,46 KB

Immagine:

142,85 KB

Immagine:

145,95 KB

Immagine:

141,03 KB

[adobel55]

Roy, c'è qualcosa che non mi quadra........ ah ecco ho trovato, guardavo la foto al rovescio...



Complimenti.
Ciao.
Adolfo
