Re: Ricomincia l'avventura in 3D con la resina

Messaggio da koke86 »

MrPatato76 ha scritto: mercoledì 29 luglio 2020, 10:52
koke86 ha scritto: mercoledì 29 luglio 2020, 9:05
MrPatato76 ha scritto: martedì 28 luglio 2020, 18:16 Si è in grado
Ma considera la fragilità di questi elementi così sottili, soprattutto i pali catenaria.
Colonna idrica e cartello stazione non dovrebbero essere critici.
Per i pali della linea aerea il diametro minimo è 1mm (quello in diagonale) mentre quello massimo è 3mm (la base del palo). Mi andrebbe di condividere i modelli con voi ma non so in che formato esportare il 3D...
Se vuoi condividere dei files 3D, usa i formati .igs o .stl
Riguardo al palo, sono comunque diametri sottili, considerando anche gli eventuali inciampi che si potrebbero avere (anzi sicuri... [105] ) sul plastico durante la movimentazione dei rotabili.
Per i pali, molto meglio costruirseli con profilati in ottone..
Il formato .igs non me lo fa salvare mentre nel formato .stl me lo fa salvare ma non allegare al messaggio...


Fabio
Avatar utente
sal727
Messaggi: 3670
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da sal727 »

inseriscilo in formato zip
Ciao, Salvatore
Avatar utente
koke86
Messaggi: 21
Iscritto il: lunedì 20 luglio 2020, 9:14
Nome: Fabio
Regione: Piemonte
Città: Pianezza
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da koke86 »

Allego il file zip con dentro alcuni modelli (.stl) che ho creato in 3D. Dentro ci sono la colonnina idraulica, il cartello messo sulla pensilina parallelo ai binari (epoca IV), la cabina telefonica FS e un palo della linea aerea.
Se a qualcuno andasse di stampare in 3D uno di questi modelli sarei felice di sapere come è andata...anche con delle foto. [98]
Allegati
MODELLI.zip
(949.74 KiB) Scaricato 42 volte
Fabio
Avatar utente
max63
Messaggi: 308
Iscritto il: lunedì 20 febbraio 2012, 13:19
Nome: Massimo
Regione: Lazio
Città: Sutri
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da max63 »

MrPatato76 ha scritto: mercoledì 29 luglio 2020, 8:26 Sto seguendo tutta la storia sul Forum 2G e devo dire che stai facendo un gran lavoro!
Domanda: come pensi di riprodurre il biellismo? Fotoincisione o Stampa 3D?
Sicuramente fotoincisione, ho già iniziato ad abbozzare il disegno.
Grazie
Max63 - Massimo
Avatar utente
ho_master
Messaggi: 609
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Ricomincia l'avventura in 3D con la resina

Messaggio da ho_master »

Sto realizzando alcuni accessori per la scala N per testare fin dove posso arrivare con la mia Photon.

Presto mettero' a disposizione degli interessati i file stl relativi.

Ecco le prime tre torri idrauliche : resina 'verde' a base di olio di soia, lavaggio con sgrassatore Chanteclair
Antonello
Avatar utente
max63
Messaggi: 308
Iscritto il: lunedì 20 febbraio 2012, 13:19
Nome: Massimo
Regione: Lazio
Città: Sutri
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da max63 »

Ottimo lavoro Antonello, la prima e la seconda perfette, la terza sembra abbia le colonne di supporto non dritte, proverei ad ispessirle un poco se non sono così da progetto. Hai visto la nuova Photon Mono X con lcd mono da 4K e piano di stampa ENORME? Layer a 2 sec.!!!
Max63 - Massimo
Avatar utente
ho_master
Messaggi: 609
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da ho_master »

Ci faro' un pensiero non appena scende di prezzo.
Ho cambiato il layout di stampa della torre con le colonne in cemento e domani vediamo
Antonello
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9505
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da adobel55 »

Bel lavoro Antonello.
Complimenti
Avatar utente
Robi-LVS
Messaggi: 28
Iscritto il: domenica 24 marzo 2019, 8:22
Nome: Roberto
Regione: VENETO
Città: VR
Età: 63
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da Robi-LVS »

Bravo Anto , non avevo visto le foto . Poi mi dirai che editor 3d e Slicer usi .Se hai bisogno d'aiuto ... Ciao
Avatar utente
ho_master
Messaggi: 609
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da ho_master »

Come editor uso un po' tutti i vari CAD, con preferenza per Rhino. Come slicer uso Chitubox.

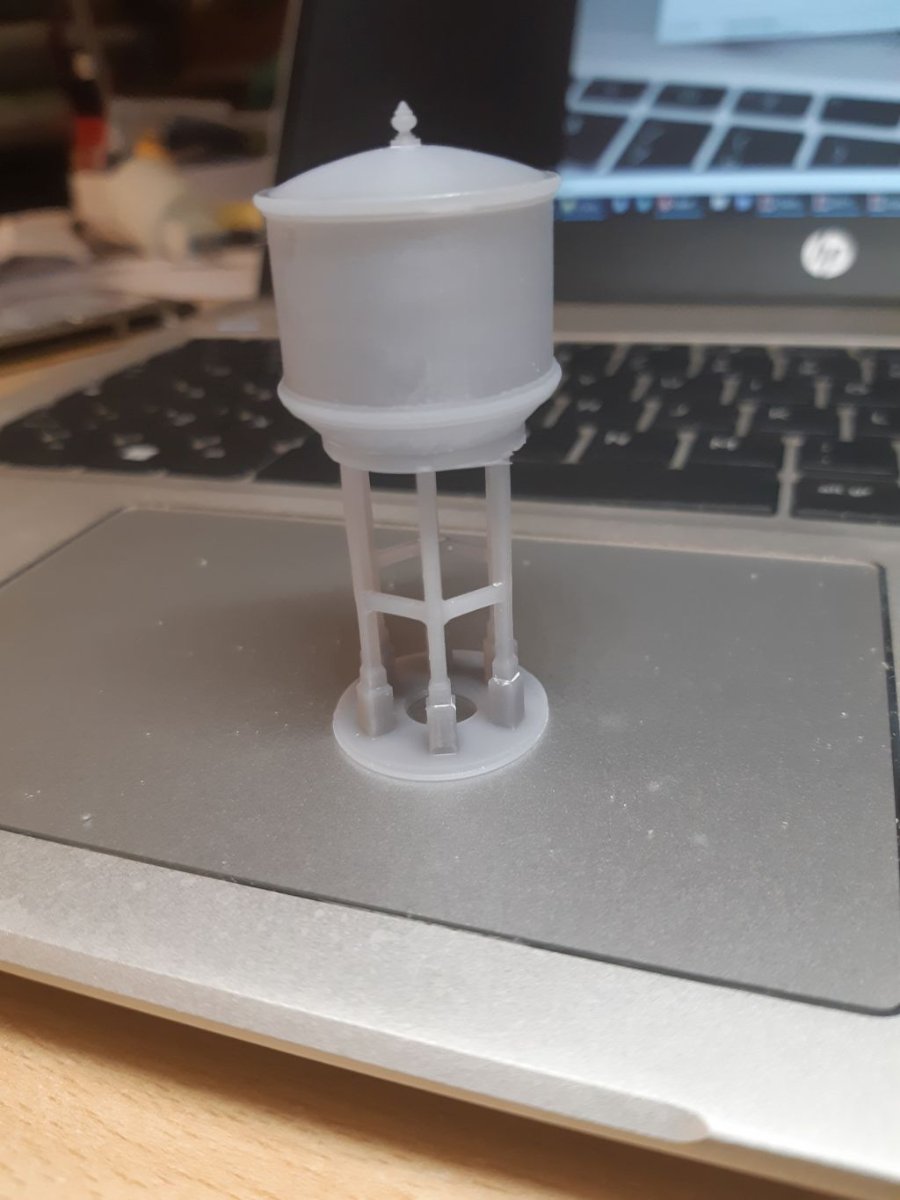

Ho risolto la stampa della torre idraulica

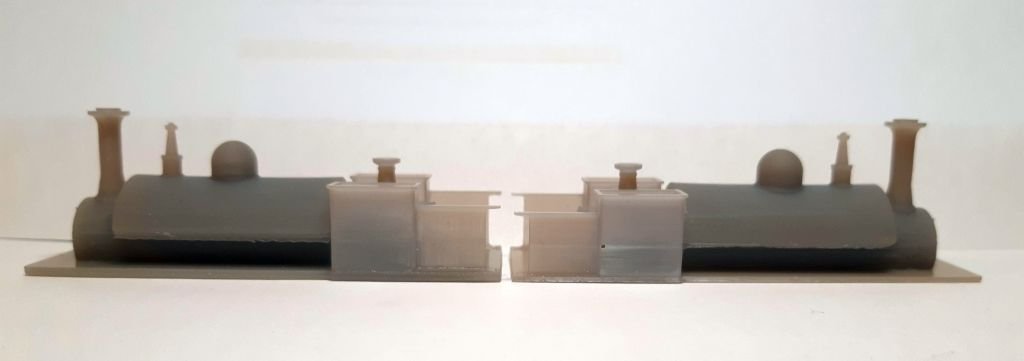

Ed ecco due studi in corso
Prossimamente su questi schermi

Antonello
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4740
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da MrPatato76 »

Ottimi lavori Antonello!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14933
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da MrMassy86 »

Bellissimi lavori Antonello, complimenti!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
sal727
Messaggi: 3670
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da sal727 »

Bel lavoro [264]
Ciao, Salvatore
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9505
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da adobel55 »

Sei ormai ad alti livelli
Avatar utente
Andrea
Socio GAS TT
Messaggi: 22425
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da Andrea »

Complimenti Antonello!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
Avatar utente
max63
Messaggi: 308
Iscritto il: lunedì 20 febbraio 2012, 13:19
Nome: Massimo
Regione: Lazio
Città: Sutri
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da max63 »

ho_master ha scritto: domenica 28 febbraio 2021, 23:57 Come editor uso un po' tutti i vari CAD, con preferenza per Rhino. Come slicer uso Chitubox.

Ho risolto la stampa della torre idraulica

Antonello
Perfetta! Che tempi hai impostato per il primo layer ed i successivi?
Complimenti ancora,
Massimo
Max63 - Massimo
Avatar utente
ho_master
Messaggi: 609
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da ho_master »

Io uso una resina bio della e-sun a base di PLA ricavato dal mais.

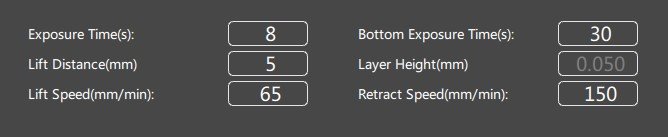

I tempi impiegati sono questi:
Immagine 2021-03-03 003809.jpg
Avatar utente
ho_master
Messaggi: 609
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Re: Ricomincia l'avventura in 3D con la resina

Messaggio da ho_master »

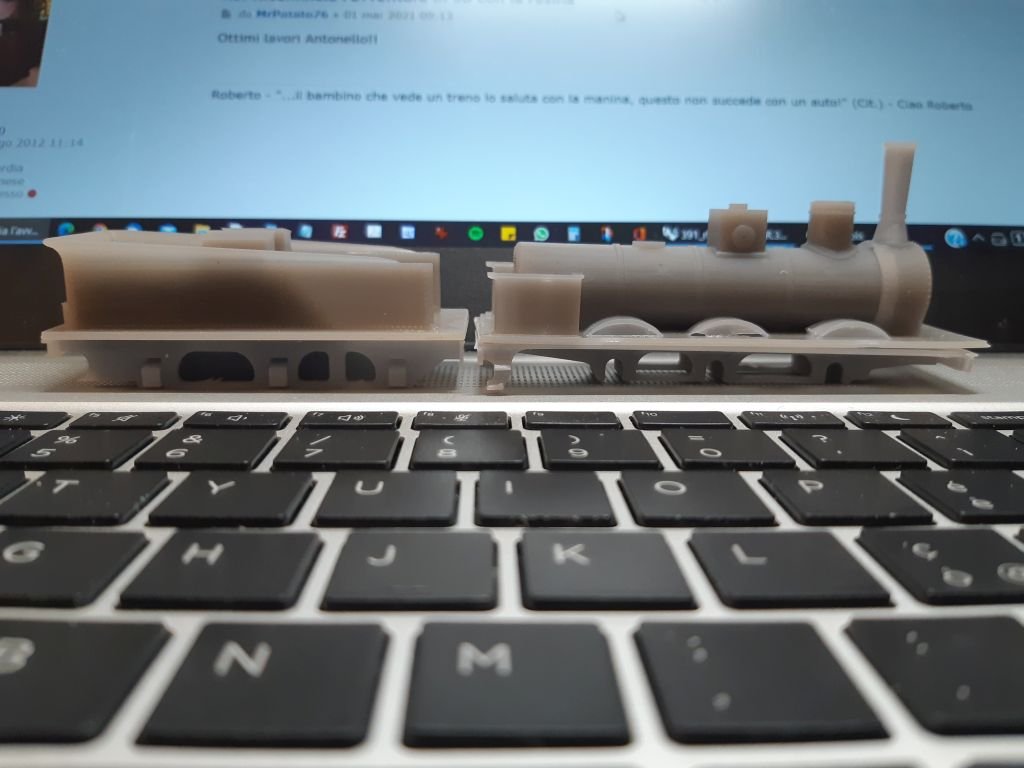

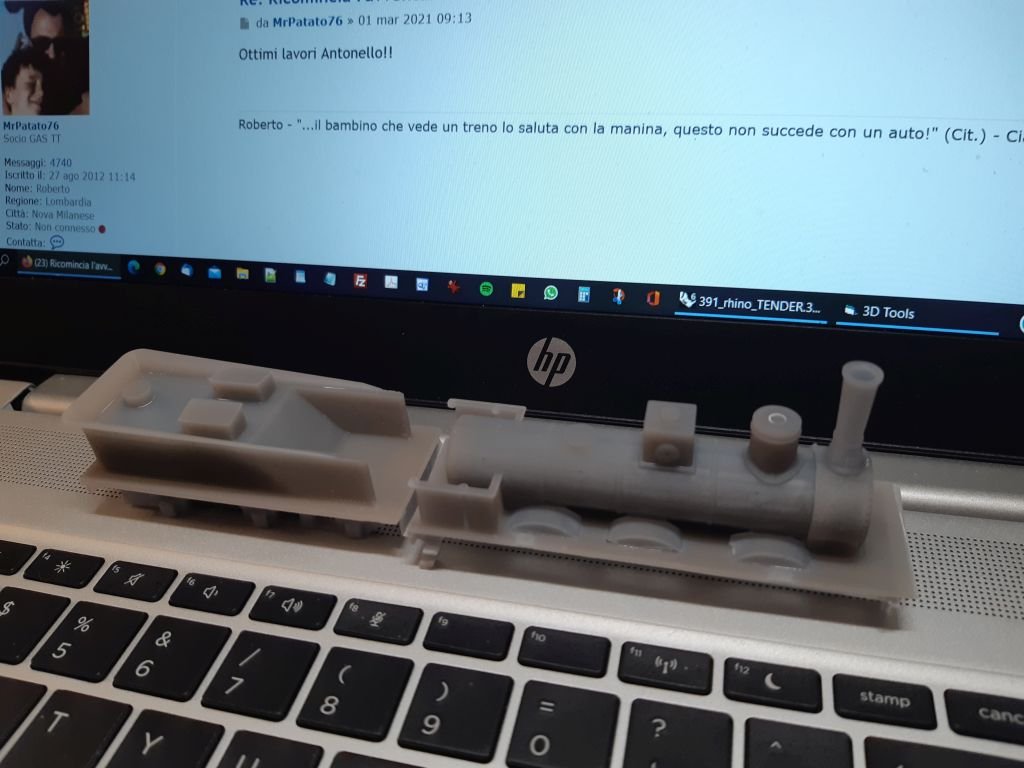

Ho appena stampato il tender
E' solo un prototipo. Ora vanno messe a posto alcune dimensioni e definiti i telai in ottone e la motorizzazione

Antonello
