MODULO (doppio) "i monti della luna"

[58dedo]

beh Carlo, se io lavoro di fino, tu sei SUPERFINO!!!! Ottimo e complimenti

[Marshall61]

Grazie Andrea e Mauro per i complimenti!!!! Una volta posizionato il camino con il generatore di fumo farò un bel filmato!!!

Ciao, Carlo

[dilan]

Molto bello e di grande effetto, complimenti per la cura del dettaglio.

[Marshall61]

Grazie Antonio per i complimenti!!!!

Ciao, Carlo

[lorelay49]

Ciao Caflo, bel lavoro come sempre, cura maniacale dei particolari, una domanda, ma dopo tanta cura farai anche le macine che ruotano????
Complimenti ancora

[Marshall61]

Ciao Caflo, bel lavoro come sempre, cura maniacale dei particolari, una domanda, ma dopo tanta cura farai anche le macine che ruotano????
Complimenti ancora

Grazie dei complimenti Giuliano! , le macine le farò fisse, come la ruota del mulino, posso così riprodurre l'acqua; per le macine saranno autocostruite e, nel così "piccolo" è difficoltoso (almeno per me) mettere ingranaggi....

Ciao, Carlo

[Marshall61]

...... .....ho effettuato tutti i collegamenti elettrici del mulino, compresol'impianto fumogeno......FUNZIONA!!!!.....ho fatto un breve video che stò caricando su youtube, non appena disponibile vi posto il link....

....eccolo quì:



...ovviamente debbo ultimarlo e con luiil mini diorama che sarà inserito a tassello nel modulo.....

Ciao, Carlo

[liftman]

Molto bello, solo una cosa... alimenti i led in alternata? Perchè il lampeggio è abbastanza fastidioso oltre che irreale... capisco che è una prova e magari hai alimentato il tutto "al volo" [:o)]

[Andrea]

Davvero molto bello Carlo!!!
Quanto può durare una "carica" di fumo?
La luce in effetti è un po' intermittente ma non credo sia un problema risolvere.
In ogni caso lo trovo SPETTACOLARE!!

[Marshall61]

Grazie dei complimenti Rolando ed Andrea!!!!
Come hai detto tu Rolando, ho alimentato al volo l'impianto con un trasformatore Marklin in alternata....ad occhio nudo non si nota ma in video, sì....l'alternativa era allimentare con il trafo della Flaishmann ma si trova in altro loco....
La durata della carica è circa 15 minuti....e l'ampolla è quella della Vollmer bella grande......

Ciao, Carlo

[roy67]

Bellissima realizzazione Carlo.
Il lampeggio che si nota è generato da un effetto ottico dovuto alla asincronia dei frame della telecamera con la frequenza dell'alternata. Nulla di cui preoccuparsi.

Un altra cosa. Il generatore di fumo... Se abbassi leggermente la tensione di alimentazione, diminuirà la temperatura del "fornello", quindi l'effetto fumo. In modo da avere quel "filo di fumo" che esce dal camino, più realistico.

E' un effetto che ho provato sulle mie locomotive. Settando adeguatamente il decoder, quando la loco è ferma ha un leggero filo di fumo, quando comando la partenza, la tensione aumenta al max, generando l'ebollizione dell'olio, quindi l'effetto "scappamento".
Ma nel camino di una costruzione... Non ci sono scappamenti di vapore....
Dovresti provare a portare la tensione a 7-9 volts.

[Riccardo]

bella realizzazione, Complimenti CArlo
è di grande impatto scenico.
E' semplice la sostituzione della ricarica per l'effetto fumo?

[Marshall61]

bella realizzazione, Complimenti CArlo
è di grande impatto scenico.
E' semplice la sostituzione della ricarica per l'effetto fumo?

Grazie Riccardo! La ricarica, visto che la sostanza generante il fumo è un liquido oleoso, la effettuo con una normale siringa per iniezioni attraverso una delle aperture del comignolo, avendo l'accortezza di non riempire troppo l'ampolla altrimenti non riesce a far"bollire" il liquido e quindi generare il fumo.

Ciao, Carlo

[Marshall61]

Bellissima realizzazione Carlo.

..........

..........
Dovresti provare a portare la tensione a 7-9 volts.

Grazie deicomplimenti Roberto>!
Cosa miconsigli per ridurne latensione,è sufficiente una resistenza, da che potenza?
Grazxie!!!

Caio, Carlo

[roy67]

La resistenza non va bene. Le resistenze servono per ridurre la corrente ad altri componenti elettronici, con assorbimenti esigui (max 20 mA). Per ridurre correnti più grandi bisogna agire diversamente, altrimenti la resistenza brucia, senza aver ottenuto il risultato sperato.

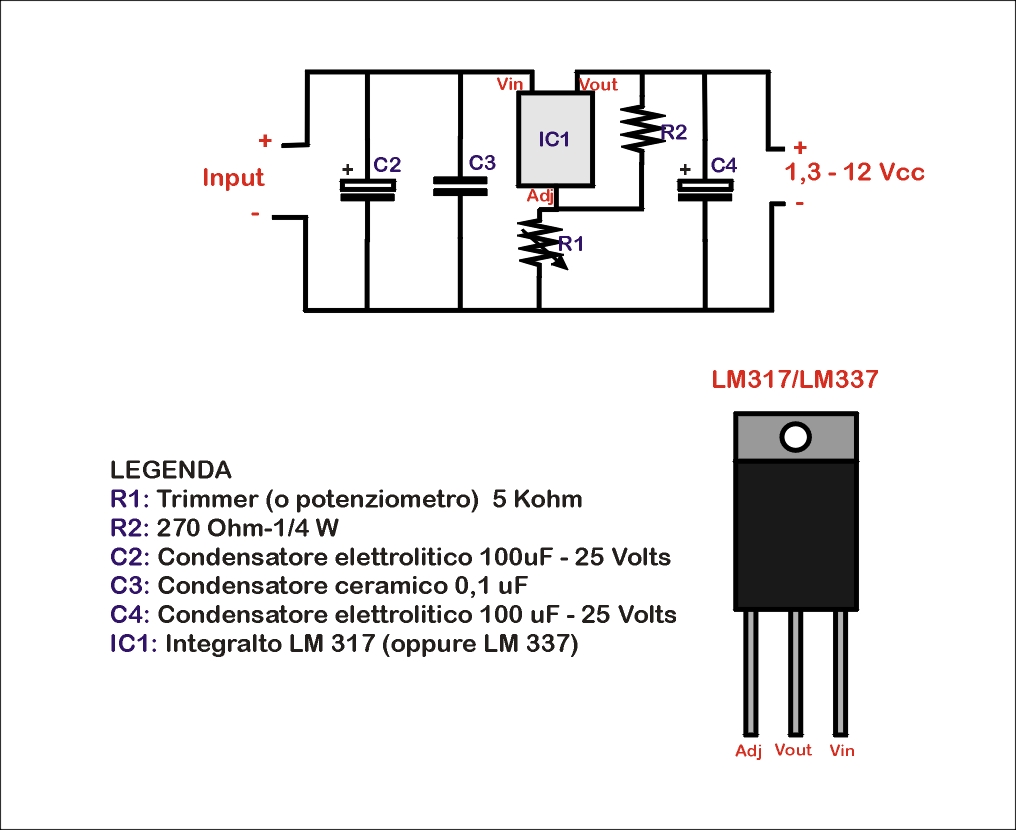

In questo caso (ma anche in altri) la puoi ridurre costruendo un semplice circuitino regolatore. Collegando l'ingresso ai 12 Vcc e, tramite un potenziometro, potrai avere da 1,3 volts fino al max erogato dall'alimentatore (quindi 12 volts) dai capi di uscita.

Lo schema è questo. Purtroppo non ho pronto lo schema delle piste.. Se vuoi te lo preparo.

Immagine:

185,27 KB

Girando il potenziometro "R1" otterrai la regolazione della tensione di uscita da 1,3 Vcc al max fornito dall'alimentatore.

Non è possibile scendere oltre 1,3 Vcc in quanto l'intergato LM317 ha un uscita costante non azzerabile.

Se hai problemi a costruirlo... te ne costruisco uno io e te lo spedisco.....

[Marshall61]

Grazie Roberto delle dritte, quando hai tempo se mi giri il disegno delle piste, provo a costruirlo, del resto se non provo mai non riuscirò a capirne mai niente di elettronica.....
Grazie ancora per la tua disponibilità!

Ciao, Carlo

[58dedo]

ciao Carlo,

F A V O L O S O !!!!!!!!

Sono senza parole

Very very good

Diego

[Marshall61]

Grazie dei complimenti Diego!!!

Ciao, Carlo

[dilan]

Molto bello! Hai fatto un bel lavoro, sistemando meglio l'uscita del fumo sarà di grande impatto scenico.

Ciao

[MrMassy86]

Complimenti Carlo, davvero bello ed di grande impatto scenografico Massimiliano

[Marshall61]

Grazie Antonio e Massimiliano per i compllimenti!!!!

Ciao, Carlo

[Fabrizio]

Bel lavoro Carlo, davvero una scena interessante. In effetti se riduci un po' il fumo è meglio, comunque è davvero un bel lavoro

Ciao

Fabrizio

[Docdelburg]

E bravo Carlo!
Manca solo che adesso mi diventi un maghetto dell'elettronica!

[Marshall61]

....[:I]....troppo buono Mauro....grazie per i complimenti!!!

Ciao, Carlo

[adobel55]

Vai Carlo, molto bello.
Ciao.
Adolfo
