MODULO "Traforo Vàevèn"

[58dedo]

Buongiorno Dott. Lofrano,
il Suo parere è condivisibile, l'inusualità, mi consenta il termine, l'inesistenza di tale tipologia di imbocco di traforo è frutto della necessità costruttiva.
Si sarebbe potuto pensare ad un unico imbocco a doppia via posizionato a bordo modulo, più realistico, più semplice progettualmente, ma non condivisibili con le "mission" della Quaterman s.r.l.

Distinti saluti.

Quaterman s.r.l.
L'Amministratore Unico

[MrPatato76]

buongiorno,

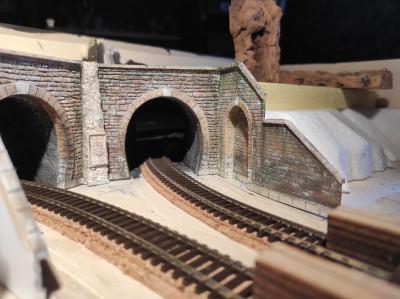

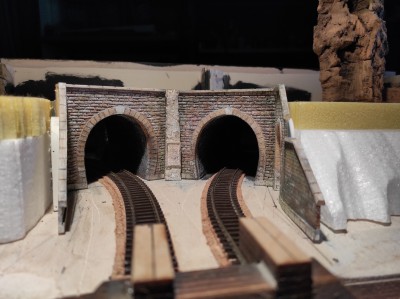

in attesa di sopralluogo, verifiche, attestazioni e benestare, da parte del Funzionare Responsabile alle Strutture Dott. Ing. Patato, al proseguimento dell'installazione dei binari, la Società Quaterman s.r.l. (società rimbambiti lombardi), in totale accordo con le maestranze, ha proseguito le opere edili di messa in sicurezza dei due frontali con appositi muri di contenimento

19 vista dal treno.jpg

20 ingresso destro.jpg

21 lato sinistro.jpg

22 vista dall'alto.jpg


L'ufficio Relazioni Esterne è a disposizione per qualsiasi critica, chiarimento o commento
Distinti saluti.

Quaterman s.r.l.
L'Amministratore Unico

Si comunica che in data 26/3, si è tenuto l’incontro tra la controparte e l’Ing. Patato per la verifica della circolabilità.
Previo utilizzo delle carrozze promesse all’avvocato Gavinca, sono state stabilite una serie di modifiche al piano binari.
Le carrozze rimarranno in uso alla società Quaterman fino a completamento lavori per poi andare nel deposito dell, Avv. Gavinca.

In fede.
Ing. Patato.

PS: Ing. a chi ??

[58dedo]

Buongiorno Ing. Patato,
La ringrazio per le Sue precisazioni, la Società Quaterman s.r.l. ha già provveduto a comunicare, all'Avv. Gavinca, del temporaneo utilizzo delle carrozze prima di essere trasferite al deposito.
Sarà ns. premura provvedere con celerità ad effettuare le modifiche da Lei riscontrate, che verranno tempestivamente ragguagliate con apposito comunicato dal ns. Ufficio Relazioni Esterne.
Cordialmente.

Quaterman s.r.l.
L'Amministratore Unico

[58dedo]

Quaterman s.r.l. - Ufficio Relazioni Esterne

Facendo seguito ai precedenti comunicati, a seguito del sopralluogo del Funzionario Responsabile alle Strutture Dott. Ing. Patato (che ringrazio immensamente per la disponibilità), la scrivente società ha provveduto ad eliminare i difetti riscontrati, principalmente nei binari di stazionamento della stazione nascosta.
Con le cinque carrozze concesse in comodato d'uso temporaneo, di proprietà dell'Avv. Gavinca, si è provveduto a definire anche le sagome limite.
Denominando binario 1 il binario più interno, i limiti di lunghezza dei convogli, sono i seguenti:
binario 1 - loco+5 carrozze lunghe (da verificare la sesta)
binario 2 - loco+5 carrozze lunghe (da verificare la sesta)
binario 3 - loco+6 carrozze lunghe (da verificare la settima)

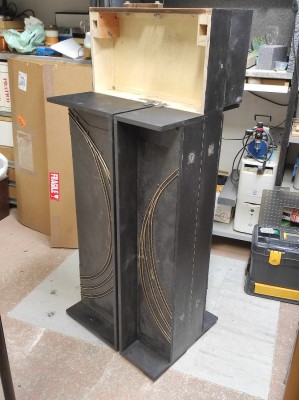

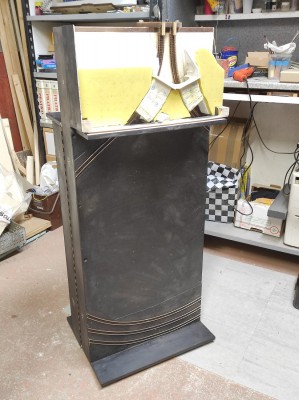

Di seguito due foto del modulo pronto per il trasporto

fronte

retro

L'ufficio relazioni esterne è disponibile a critiche, chiarimenti e commenti

Cordiali saluti.

Quaterman s.r.l.
L'Amministratore Unico

[58dedo]

Quaterman s.r.l. - Ufficio Relazioni Esterne

Nuovo stato avanzamento lavori

L'ufficio relazioni esterne è disponibile per critiche, chiarimenti e commenti

Cordiali saluti.

Quaterman s.r.l.
L'Amministratore Unico

[Edgardo_Rosatti]

Bello bello bello Diego! Sei sempre al top

[Egidio]

Ottimo lavoro Diego. Saluti. Egidio.

[adobel55]

Che buchi, ottima realizzazione

[Andrea]

Un gran bel lavoro.

[MrMassy86]

Gran bel lavoro!!
Massimiliano

[58dedo]

Quaterman s.r.l. - Ufficio Relazioni Esterne

La società Quaterman s.r.l. (società rimbambiti lombardi), ringrazia tuTTi i fans per i complimenti ricevuti

Cordialmente

Quaterman s.r.l.

[IpGio]

Mi unisco al coro dei complimenti...

IpGio

[Nevilli68]

Bel lavoro Diego ! ! !

[58dedo]

Grazie Giorgio e Alessandro

[58dedo]

buongiorno a tuTTi,

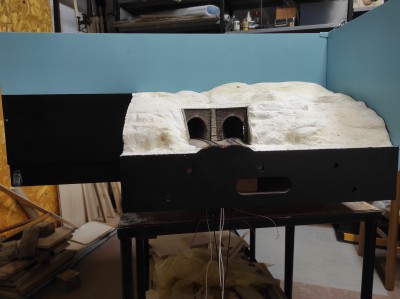

dopo oltre due mesi finalmente è stata terminata l'orografia, contrariamente alla progettazione iniziale, si è provveduto a creare una zona montagnosa/collinare che giustifichi i due portali.
Chiaramente il telaio ora è sottodimensionato in altezza per la protezione dello scenario durante il trasporto, ma nulla toglie che possa essere creata una protezione ad hoc per il trasporto, anche se la struttura è stata studiata per il trasporto verticale.
Sono stati preparati e dipinti con i colori di base i fondali, è in fase di studio la possibilità di creare una situazione climatica diversa.
Si allega immagine del s.a.l. (stato avanzamento lavori)

L'ufficio relazioni esterne è disponibile per critiche, chiarimenti e commenti

Cordiali saluti.

Quaterman s.r.l.
L'Amministratore Unico

[Giacomo Rinaldo]

Davvero un lavoro fantastico! Sono colpito dall'ottima resa della colorazione dei portali, ma anche dall'orografia... Mi sembra di vedere che è composta da strati sovrapposti di polistirene inciso e coperto di carta imbevuta di colla, giusto?
Sono curioso di vedere il proseguo: io ci vedrei bene un piccolo borgo di collina, giusto due/tre case...
A presto!
Giacomo

[adobel55]

Bravo Diego un foro va e un foro ven

[58dedo]

@Giacomo
grazie ma non esagerare altrimenti mi monto la testa ; esatto, ormai ho esperienza, tutti i moduli creati sono strati di polistirene e schiuma poliuretanica, poi sagomati con archetto da traforo con lama calda e taglierino, il tutto rivestito con due strati di carta cucina impregnato di vinavil (art attack )
Non ci saranno fabbricati, forse un vecchio casolare abbandonato e diroccato e molto verde semiabbandonato (cespugli, alberi), questo modulo è la continuazione e conclusione (essendo un anello di ritorno) dei precedenti tre, qui il mare non viene rappresentato, ma vorrei rappresentare, nel migliore dei modi, l'entroterra ligure. Una sorta di traforo che attraversa le alpi Marittime di una presunta tratta ferroviaria verso il nord Italia.
@Adolfo
Esatto, letteralmente "va e viene", trattandosi di un anello di ritorno.....

[58dedo]

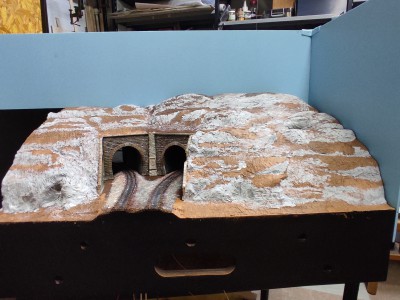

Le temperature di questi giorni hanno permesso la colorazione di fondo della zona collinare sovrastante il traforo, è stato alternato il colore per identificare eventuali zone rocciose che si ritiene di corretto inserimento.

L'ufficio relazioni esterne è disponibile per critiche, chiarimenti e commenti

Cordiali saluti.

Quaterman s.r.l.
L'Amministratore Unico

[Alfaluna]

Bello anche questo progetto, complimenti Diego.

[Egidio]

OTTimo lavoro Diego. Ormai sei una sicurezza e i tuoi lavori al top lo dimostrano ampiamente. Saluti. Egidio.

[58dedo]

la Società Quaterman s.r.l. ringrazia per i complimenti ricevuti , ma si ritiene che il "top" è sicuramente il prossimo elaborato

Cordiali saluti.

Quaterman s.r.l.
L'Amministratore Unico

[MrMassy86]

Bel lavoro come sempre Diego!
Massimiliano

[Andrea]

Promette bene, bravo Diego.

[58dedo]

Grazie, Massimiliano e Andrea,
il difficile arriva ora
