MODULO "Alviano paese"

[AXEL]

Adolfo, complimenti.Ti seguirò con interesse

[Fabrizio]

Nessun problema Carlo, anche a me è capitato di usare il comando modifica anziché quota.

Nel messaggio che avevo scritto dicevo ad Adolfo a proposito della collocazione dei segnali che, il sezionamento è realizzato su ciascuna rotaia interna e inizia al centro del modulo, ovvero a 50 cm dalle estremità.

Il sezionamento è lungo due binari standard dritti Tillig da 166 mm, quindi 332 mm. Dopo il sezionamento c'è ancora un binario dritto da 166 mm. Quindi il sezionamento inizia a 50 cm dalla testata e termina a 16,6 cm.

Il treno inizia a rallentare quando tutti e due i carrelli della locomotiva entrano nel sezionamento.

Io i basamenti per i segnali li ho collocati davanti al primo palo della catenaria, in prossimità della fine del sezionamento ovvero a circa 166 mm dalla testata e 332 mm dall'inizio del sezionamento.

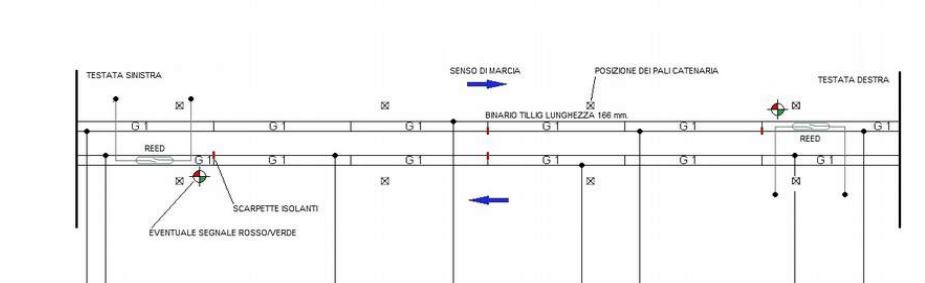

Ecco una immagine che dice tutto

Immagine:

30,09 KB



Per Carlo a proposito delle misure del basamento:

Nel mio caso non andavano bene i plinti per i pali, ne ho realizzato uno apposito.

Le misure del basamento del segnale che userò sono 5,5x 8 mm e il foro da 2 mm. Quindi ho predisposto un basamento delle medesime misure.

Per i basamenti se ne era discusso qui

topic.asp?TOPIC_ID=6320&whichpage=28&Se ... %2Csegnali

ed è da li che ho le misure

Ciao

Fabrizio

[adobel55]

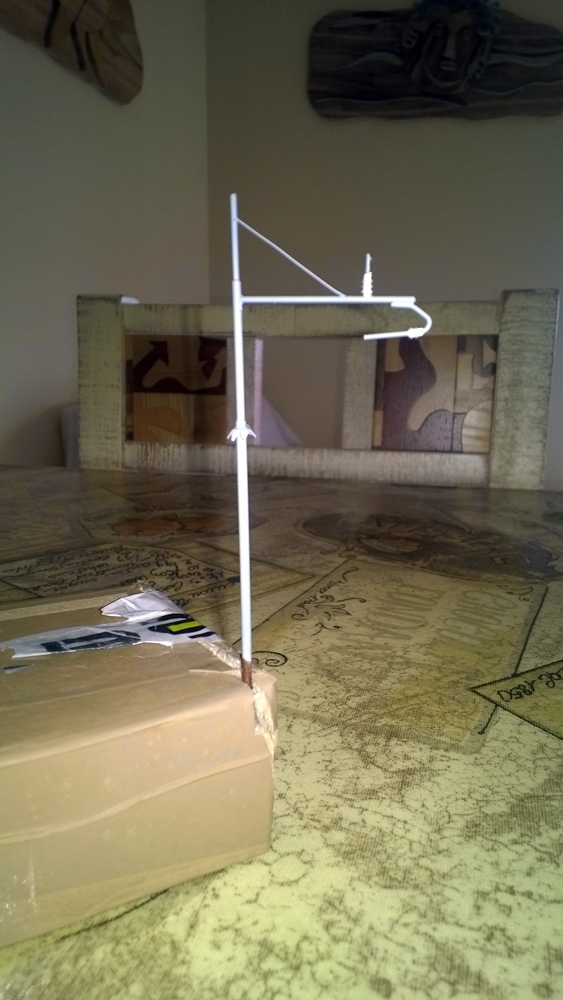

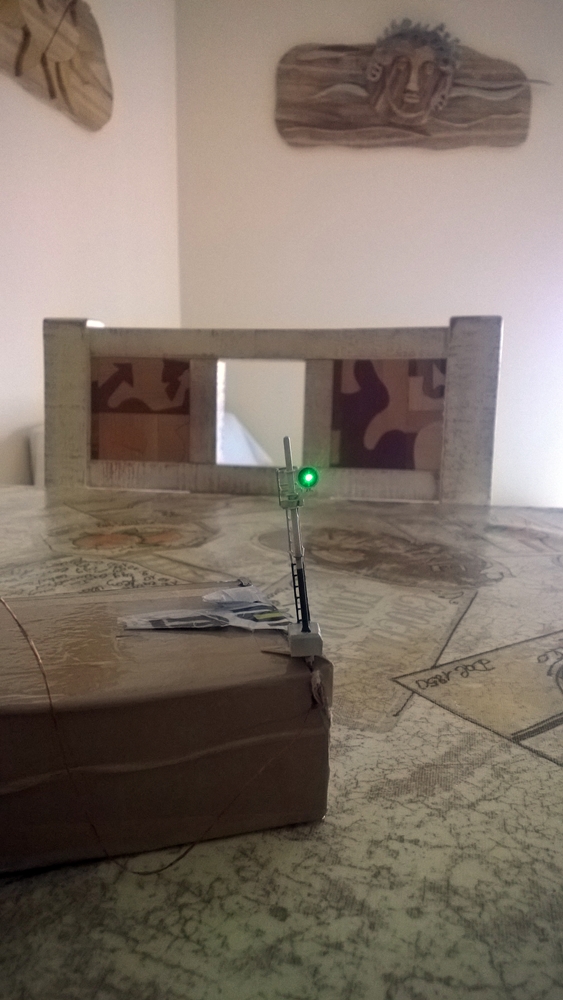

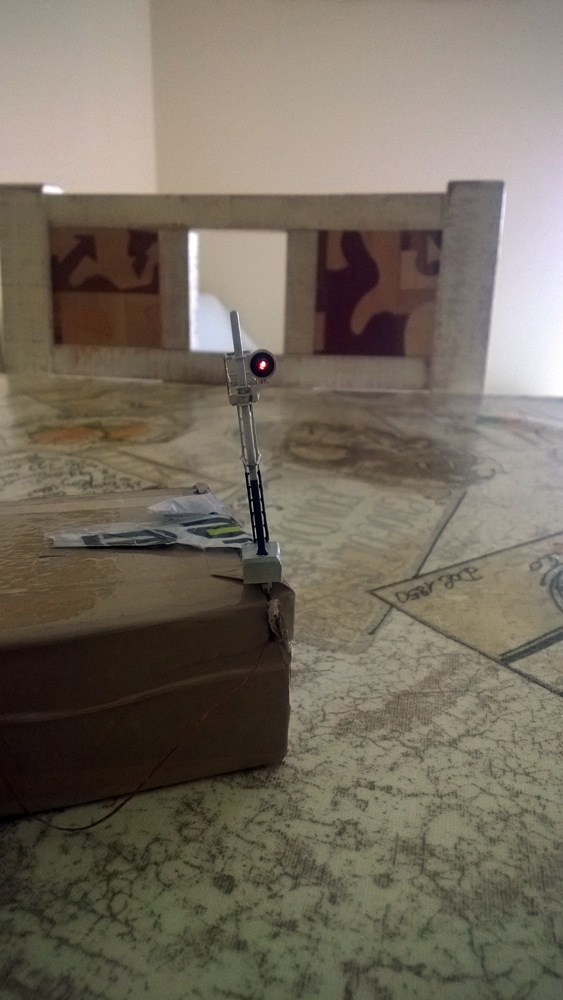

Inserisco un paio di foto dei pali e dei segnali che funzionano perfattamente.
La luminosità non è al masimo in quanto ho usato una pila da 9,5 anche un po datata.
Ciao a tuTTi.
Adolfo

Immagine:

369,65 KB
Immagine:

380,19 KB
Immagine:

386,89 KB

[Egidio]

Bellissimi. I pali sono auto-costruiti ? Saluti. Egidio.

[adobel55]

Bellissimi. I pali sono auto-costruiti ? Saluti. Egidio.

Si i pali sono costruiti da Riccardo ed i segnali sono di Axel.
Ciao.
Adolfo

[AXEL]

Vai Adolfo...Non vedo l'ora di vedere il tuo modulo finito....

[dilan]

Molto belli, aspetto con piacere le varie fasi di lavorazione.

[Edgardo_Rosatti]

Axel, poi per i segnali che led hai usato?
Te lo chiedo perchè la scheda di Adolfo ha la possibilità di pilotare led sia con catodo che con anodo comune.

[adobel55]

Axel sarà piú preciso, per quello che ho capito, sono due led col negativo in comune.
Ciao
Adolfo

[AXEL]

Axel sarà piú preciso, per quello che ho capito, sono due led col negativo in comune.
Ciao
Adolfo

Esatto
Catodo comune.
Funz.12 volt cc.

[Marshall61]

Complimenti Axel bel lavoro; i complimenti anche a Riccardo, ormai i pali li fai ad occhi chiusi!!!!

Ciao, Carlo

[Edgardo_Rosatti]

Axel sarà piú preciso, per quello che ho capito, sono due led col negativo in comune.
Ciao
Adolfo

Esatto
Catodo comune.
Funz.12 volt cc.

Perfetto, grazie.

[Andrea]

Molto ben Adolfo, vedo che ormai il modulo è quasi ultimato.

[adobel55]

Molto ben Adolfo, vedo che ormai il modulo è quasi ultimato.

[Andrea]

Tornando ad essere seri (si fa per dire) quando pensi che il pargolo potrà essere presentato al grande pubblico?
(fai con calma così facciamo in tempo a trovare una sede [:I])

[adobel55]

Il lavoro non è da poco, minuzioso e il tempi non è tanto.
Il desiderata sarebbe Novegro 2015, ma sono ottimista
Vedremo.
Ciao
Adolfo

[adobel55]

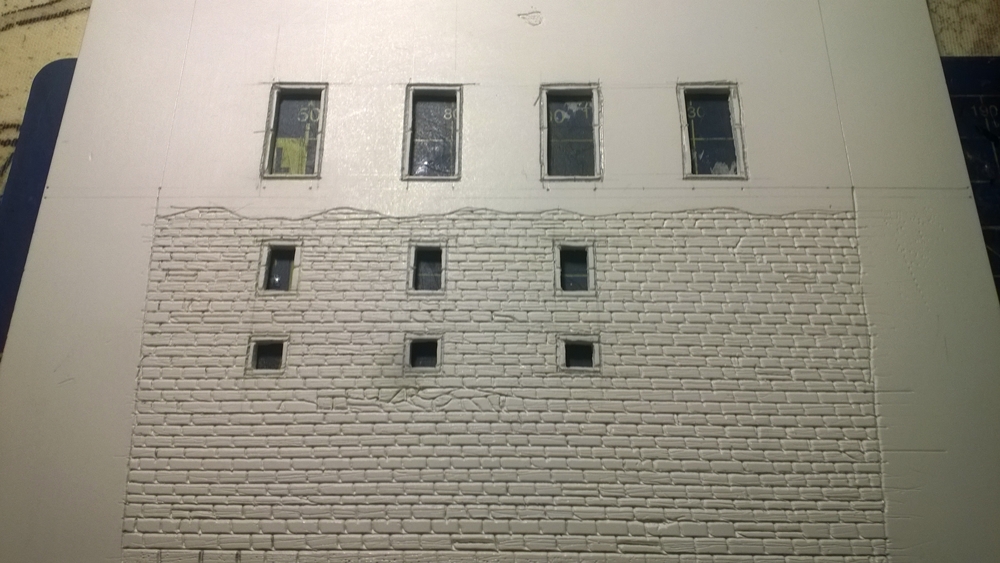

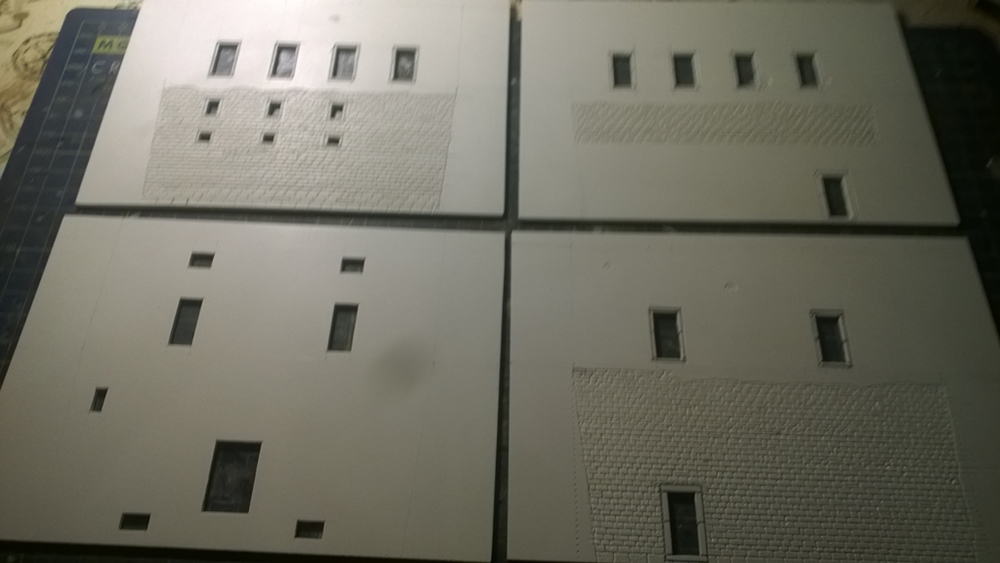

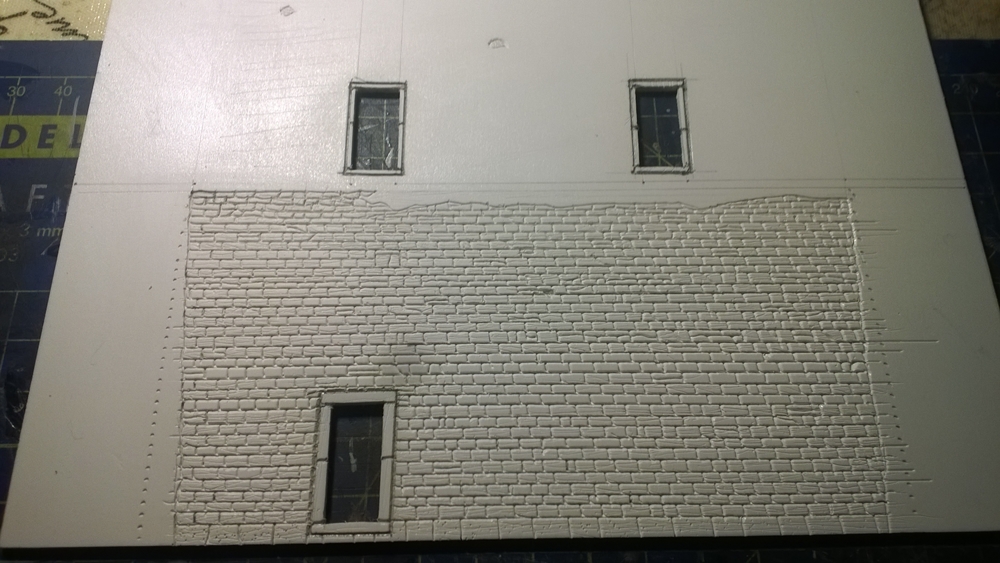

Ho iniziato la costruzione del castello di Alviano.
Ho ritagliato le quattro mura perimetrali ed ho iniziato il disegno delle pietre.
Un lungo lavoro.
Ciao.
Adolfo

Immagine:

404,52 KB
Immagine:

418,58 KB
Immagine:

303,97 KB

[AXEL]

Beh...un ottimo inizio

[Marshall61]

....gran bell'inizio Adolfo, verrà sicuramente un gran bel lavoro, buon proseguimento!!!

Ciao, Carlo

[Andrea]

Bravo Adolfo, una pazienza certosina che ti frutterà mooolte soddisfazioni.

[saverD445]

Ammiro la tua pazienza...

Complimenti, sarà un bel capolavoro

[adobel55]

Grazie a tutti per il sostegno.
Speriamo che esca un lavoro accettabile.
Ciao
Adolfo

[cararci]

Daje!

[Marshall61]

Grazie a tutti per il sostegno.
Speriamo che esca un lavoro accettabile.
Ciao
Adolfo

.....no, no!!!!..... verrà un CAPOLAVORO!!!!

Ciao, Carlo

[MrMassy86]

Ottimo inizio Adolfo, verrà un bellissimo risultato Massimiliano
