Ferrovia del Gottardo De Agostini scala N

[v200]

Puoi vedere se l'interruttore può essere connesso con un fast , che non sempre trovi della dimensione adeguata come scritto da Sal occorre imparare a saldare

[aleps]

...
Scusate,
per collegare il filo elettrico alla linguetta dell'interruttore, se non volessi saldare come posso attaccarmi alla linguetta?

Mi sa tanto che devi imparare a saldare, gli interruttori sono tutti predisposti per la saldatura

OK allora bisogna saldare

[FraPis]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

Francesco oggi mi sono arrivati i lampioncini + resistenze dalla Cina come i tuoi. Come devo eseguire i cablaggi? Tu come hai fatto? Se puoi postare uno schema giusto per capire. Grazie

[ClaBos]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

Francesco oggi mi sono arrivati i lampioncini + resistenze dalla Cina come i tuoi. Come devo eseguire i cablaggi? Tu come hai fatto? Se puoi postare uno schema giusto per capire. Grazie

Potresti mettere il link dei lampioncini?
Grazie

[Maurizio Biella]

Qualcuno mi sa indicare che azioni posso intraprendere verso la DeAgostini che, a tutt'oggi, non mi ha ancora spedito gli ultimi due numeri?
Oltre ad una pessima pubblicità che partirà se entro una settimana non mi arrivano.
Grazie

[sal727]

Per avere i fascicoli fai un reclamo all'assistenza clienti della DeA
http://www.deagostini.com/it/supporto/
mettendo le tue generalità e più importante il tuo codice cliente
o li contatti al telefono, ma te lo sconsiglio perchè è un 199 a pagamento
Sono passati più di 30gg dall'invio dell'ultima spedizione, ti risponderanno via email e ti manderanno gratuitamente i fascicoli, il più delle volte è colpa delle poste, il pacco è andato perso da qualche parte, a me è successo e sono stati di parola.

[FraPis]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

Francesco oggi mi sono arrivati i lampioncini + resistenze dalla Cina come i tuoi. Come devo eseguire i cablaggi? Tu come hai fatto? Se puoi postare uno schema giusto per capire. Grazie

Potresti mettere il link dei lampioncini?
Grazie

https://it.aliexpress.com/item/20-pz-1- ... y=UneMJZVf

[aleps]

Ciao a tutti, per l invecchiamento dei binari cosa occorre? E qual'è la procedura corretta?

[adobel55]

Prova a vedere qui tra le guide del portale scalatt ciao.

http://www.scalatt.it/bottega%20plastic ... rotaie.htm

http://www.scalatt.it/bottega%20plastic ... ografo.htm

[FraPis]

Ciao a tutti, per l invecchiamento dei binari cosa occorre? E qual'è la procedura corretta?

Qualcosa l'aveva pubblicato Roby http://www.scalatt.it/forum/viewtopic.p ... 25#p242600

[aleps]

Ciao a tutti, per l invecchiamento dei binari cosa occorre? E qual'è la procedura corretta?

Qualcosa l'aveva pubblicato Roby http://www.scalatt.it/forum/viewtopic.p ... 25#p242600

Quindi è sufficiente una passata di Uniposca? é bene "pitturare anche la superficie di rotolamento? non è che poi abbiam problemi per conduzione elettrica?

[adobel55]

Se guardi i link che ti ho messo, la superficie va pulita proprio per evitare problemi.
E' spiegato.
Ciao

[aleps]

Se guardi i link che ti ho messo, la superficie va pulita proprio per evitare problemi.
E' spiegato.
Ciao

Ok. Grazie mille

[aleps]

Per quanto riguarda il quadro elettrico. Come riferimento prendo quello di FraPis però elimanando tutti i led.
Per gl'interruttori degli scambi prendo quelli che già mi avete consigliato. Per i sezionamenti questi interruttori qua sotto, vanno bene?

https://www.compel-elettronica.com/it/i ... &results=4

Grazie.

[v200]

La parte piatta del fungo rotaia va lasciata pulita dove avviene il contatto tra ruote della loco e rotaia medesima in modo da fornire il contatto elettrico. Ma non solo per una questione funzionale ma anche estetica, anche al vero le parti arrugginite sono solo i lati è non la parte dello scorrimento che viene sfregato è pulito dalle ruote. Un altro punto da non sporcare con le vernici per creare contatto elettrico sono le punte degli aghi in modo da portare corrente alla rotaia rispettiva alla posizione del ago, in caso che il cuore ( parte centrale ) sia conduttivo anche questa parte non va verniciata.
Nella foto qui sotto ( scala Z ) l'ago non è sporcato sulla parte superiore e per un cm sui lati verso la punta.


[aleps]

La parte piatta del fungo rotaia va lasciata pulita dove avviene il contatto tra ruote della loco e rotaia medesima in modo da fornire il contatto elettrico. Ma non solo per una questione funzionale ma anche estetica, anche al vero le parti arrugginite sono solo i lati è non la parte dello scorrimento che viene sfregato è pulito dalle ruote. Un altro punto da non sporcare con le vernici per creare sono le punte degli aghi in modo da fare contatto è il cuore

Non ha capito le ultime due righe, che punte degl'aghi?

[v200]

Si gli interruttore a levetta da te postati vanno bene, hanno due semplici lamelle

[v200]

Nei deviatoi trovi delle sottili rotaie che permettono di instradare un rotabile in una delle due direzioni tramite un movimento destra/sinistra . Queste rotaie sottili sono dette aghi, nella foto qui sotto sono indicate dalla freccia rossa mentre la seconda freccia a destra indica il cuore


Come vedi si affiancano alla rotaia principale del tracciato , nel punto che avviene il contatto non si deve verniciare

[v200]

In questa seconda foto l'ago in basso è a contatto con la sua rotaia mentre quello in alto no

images (1).jpg (14.81 KiB) Visto 5328 volte

[aleps]

Ok tutto chiaro ora. Grazie

[aleps]

In questa seconda foto l'ago in basso è a contatto con la sua rotaia mentre quello in alto noimages (1).jpg

Invece per le scarpette? Meglio toglierle o si possono verniciare?

[v200]

Puoi fare in due modi
senza scarpette , ma ricordandosi di pulire poi lo spezzone di rotaia dove dovrà calzare la scarpetta .
con scarpetta, mascherando la scarpetta con un po di nastro in carta se si utilizza un aerografo o bomboletta spray
I due sistemi sopra citati sono da eseguirsi con i binari non montati sul plastico.
Se già posizionati sul plastico basta lavorare con il pennarello indelebile Uniposca Marrone rossiccio sui lati o con pennello se si utilizzano colori in barattolo smalti/acrilici per modellismo opachi. Sui lati come spiegato prima

[v200]

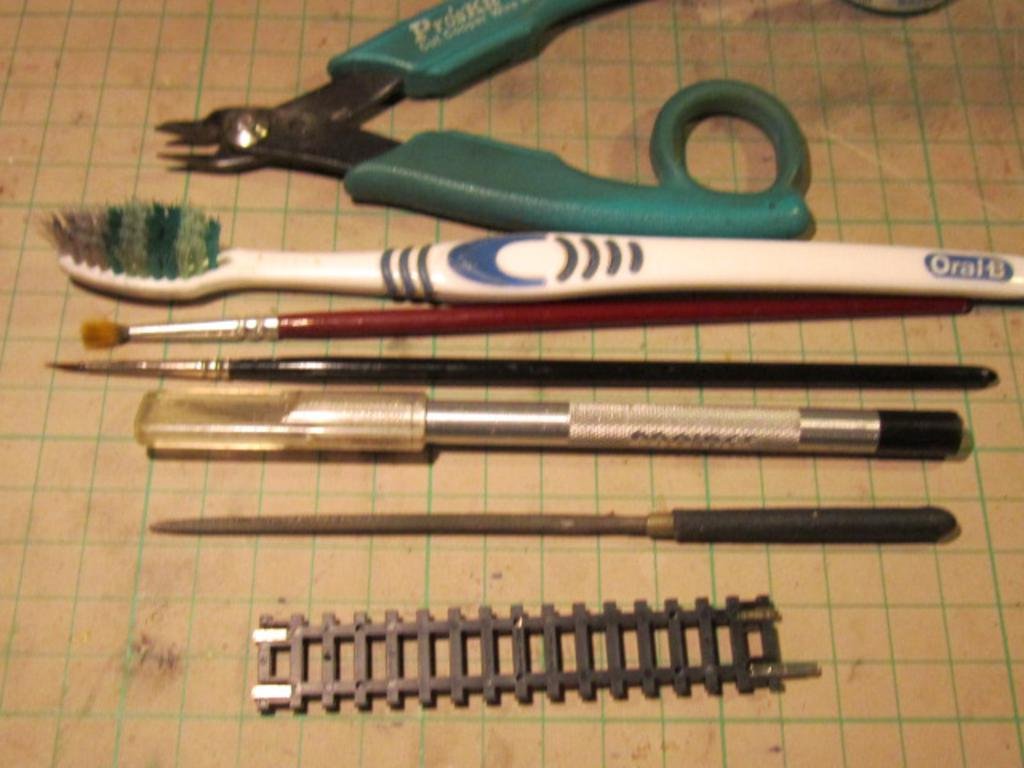

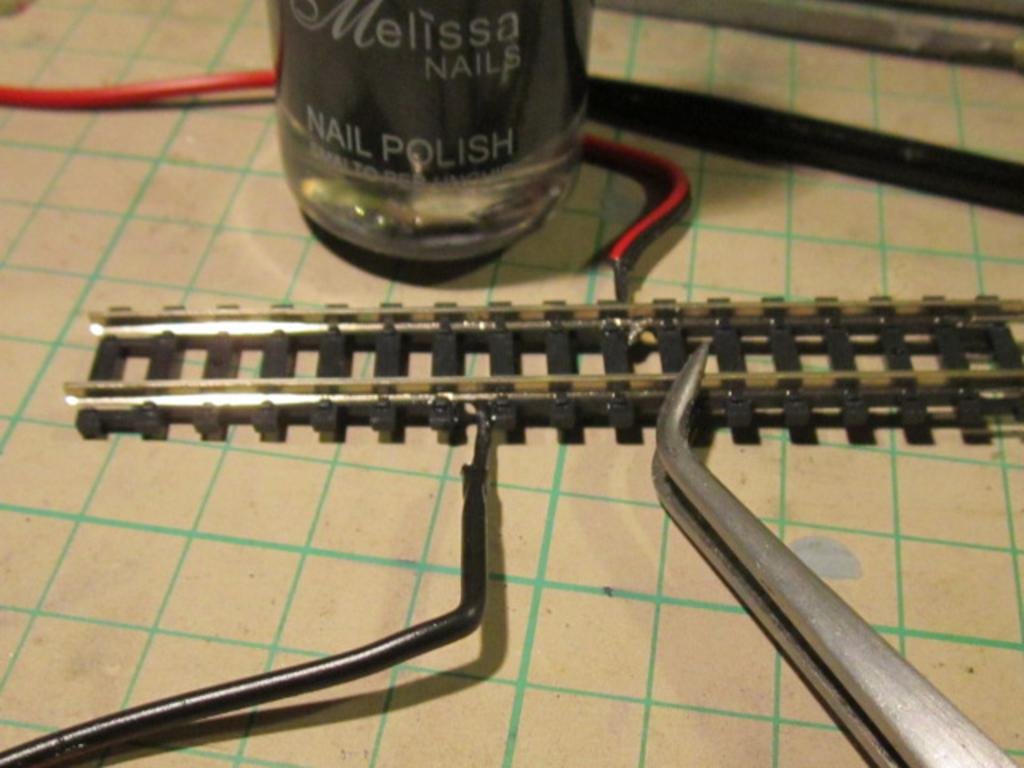

Alessandro anche se è in scala Z potrebbe aiutarti leggere di questo mio lavoro i fase di progetto, in questa pagina faccio vedere come dipingo un binario
viewtopic.php?f=146&t=15613&start=75
Anche se in scala differente le tecniche si possono usare per tutte le scale fermodellistiche

[aleps]

Alessandro anche se è in scala Z potrebbe aiutarti leggere di questo mio lavoro i fase di progetto, in questa pagina faccio vedere come dipingo un binario
viewtopic.php?f=146&t=15613&start=75
Anche se in scala differente le tecniche si possono usare per tutte le scale fermodellistiche

OK grazie Roberto

[aleps]

Puoi fare in due modi
senza scarpette , ma ricordandosi di pulire poi lo spezzone di rotaia dove dovrà calzare la scarpetta .
con scarpetta, mascherando la scarpetta con un po di nastro in carta se si utilizza un aerografo o bomboletta spray
I due sistemi sopra citati sono da eseguirsi con i binari non montati sul plastico.
Se già posizionati sul plastico basta lavorare con il pennarello indelebile Uniposca Marrone rossiccio sui lati o con pennello se si utilizzano colori in barattolo smalti/acrilici per modellismo opachi. Sui lati come spiegato prima

Robi,
Quindi per quanto riguarda le giunzioni,devo aver la cortezza di tener pulita solo la parte sotto del binario dove calza la scarpetta (vedi foto 1)

oppure bisogna tenere pulito anche la superficie laterale interna del binario, sempre in corrispondenza dei punti di giunzione (Vedi foto 2)??
