Ferrovia del Gottardo De Agostini scala N

[v200]

Tramite un mammut puoi fare entrare da una presa il filo in arrivo dal trafo mentre dalla presa in uscita i tre fili per i rispettivi interruttori, in una foto si vede che hanno riunito a treccia i fili che devono andare agli interruttori per alimentarli utilizzando una sezione di mammut

[sal727]

Per chi fosse interessato da DMToys c'è in offerta la loco a vapore 897 FS digitale epoca II in scala N della Fleischmann, è ormai fuori produzione si trova ancora a prezzi superiori alle 200€ qui la vendono a 169,99€
https://www.en.dm-toys.de/produktdetail ... 09484.html

[aleps]

Tramite un mammut puoi fare entrare da una presa il filo in arrivo dal trafo mentre dalla presa in uscita i tre fili per i rispettivi interruttori, in una foto si vede che hanno riunito a treccia i fili che devono andare agli interruttori per alimentarli utilizzando una sezione di mammut

Ok Bene.
Infine se volessi aggiungere degli scambi motorizzati... Bisogna prevedere un interrutore dedicato che si collega sia allo scambio che al trasformatore.
Ora leggendo l'articolo al sito: http://www.flaviocapra-bernina.net/plas ... nuale.html , dice che:
1) l'interruttore sia ad "impulso". Quelli che abbiamo visto sopra a levetta sono applicabili?
2) il trasformatore deve avere un uscita in CA. Quelli forniti dalla raccolta ne sono provvisti?

Grazie.

[v200]

Senza complicarti molto la vita puoi utilizzare una classica pulsantiera per deviatoi se non devi fare un quadro comandi altrimenti per un pulsante a levetta occorre utilizzarne uno a 0 centrale , invece per interruttore/pulsante a molla i tipi normalmente aperti NA o normalmente chiusi NC .
Per sicurezza si devono utilizzare pulsanti o interruttori che non rimangono continuamente con il contatto chiuso in modo da non danneggiare la bobina , ma devono solo dare l'impulso per fare scattare il deviatoio in posizione.
I deviatoi possono essere alimentati sia in CA che in CC esclusi i Peco che per vincere la resistenza della molla richiedono la CA è in alcuni casi una CDU
unità a scarica capacitativa.
La raccolta fornisce solo deviatoi manuali che noi abbiamo motorizzato tramite i motori Peco per deviatoi ( esiste la discussione apposita poi cerco il link ), il regolatore della raccolta non ha l'uscita ausiliaria in CA infatti abbiamo consigliato di sostituirlo.
Pulsante con levetta a 0 centrale

PULsanti NA/NC


Pulsantiera


[FraPis]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

[FraPis]

Tramite un mammut puoi fare entrare da una presa il filo in arrivo dal trafo mentre dalla presa in uscita i tre fili per i rispettivi interruttori, in una foto si vede che hanno riunito a treccia i fili che devono andare agli interruttori per alimentarli utilizzando una sezione di mammut

Ok Bene.
Infine se volessi aggiungere degli scambi motorizzati... Bisogna prevedere un interrutore dedicato che si collega sia allo scambio che al trasformatore.
Ora leggendo l'articolo al sito: http://www.flaviocapra-bernina.net/plas ... nuale.html , dice che:
1) l'interruttore sia ad "impulso". Quelli che abbiamo visto sopra a levetta sono applicabili?
2) il trasformatore deve avere un uscita in CA. Quelli forniti dalla raccolta ne sono provvisti?

Grazie.

Qui puoi trovare uno schema elettrico preparato per un altro utente http://www.scalatt.it/forum/viewtopic.p ... le#p252668

Il progetto prevede anche le segnalazioni con led bicolore ma puoi tranquillamente semplificare eliminando la parte circuitale relativa appunto alle segnalazioni luminose

[aleps]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

Quindi anche il nostro trasformatore Dea va bene? Per quanto riguarda il quadro ancora non so se lo farò , se chiedo assistenza al mio elettricista forse si.. Quindi nel caso volessi fare il quadro avrei bisogno dei pulsanti NA/NC..

[sal727]

No il trasformatore della DeA serve solo per alimentare il tracciato, difatti muovendo il pomello rotondo abbassi ed innalzi la tensione, per i motori dei deviatoi occorre una tensione fissa di almeno 12v, quindi occorre un alimentatore da 12v in corrrente continua oppure fai come han già fatto alcuni acquisti sulla baia un trasformatore usato che abbia le due uscite, una per l'alimentazione delle rotaia e l'altra per i deviatoi.
Per azionare i deviatoio occorrono dei pulsanti NA (normalmente aperti) cioè quelli che premendo chiudono il contatto e fanno passare la tensione per attivare il deviatoio, ne occorrono due per i due versi, se utilizzi invece un deviatore devi prendere quelli chiamati MOM, cioè quelli che quando lo sposti in un verso hanno poi una molla che li riporta in posizione centrale, questo serve per evitare di tenere in tensione l'avvolgimento del motore che potrebbe causarne la bruciatura.

[aleps]

No il trasformatore della DeA serve solo per alimentare il tracciato, difatti muovendo il pomello rotondo abbassi ed innalzi la tensione, per i motori dei deviatoi occorre una tensione fissa di almeno 12v, quindi occorre un alimentatore da 12v in corrrente continua oppure fai come han già fatto alcuni acquisti sulla baia un trasformatore usato che abbia le due uscite, una per l'alimentazione delle rotaia e l'altra per i deviatoi.
Per azionare i deviatoio occorrono dei pulsanti NA (normalmente aperti) cioè quelli che premendo chiudono il contatto e fanno passare la tensione per attivare il deviatoio, ne occorrono due per i due versi, se utilizzi invece un deviatore devi prendere quelli chiamati MOM, cioè quelli che quando lo sposti in un verso hanno poi una molla che li riporta in posizione centrale, questo serve per evitare di tenere in tensione l'avvolgimewnto del motore che potrebbe causarne la bruciatura.

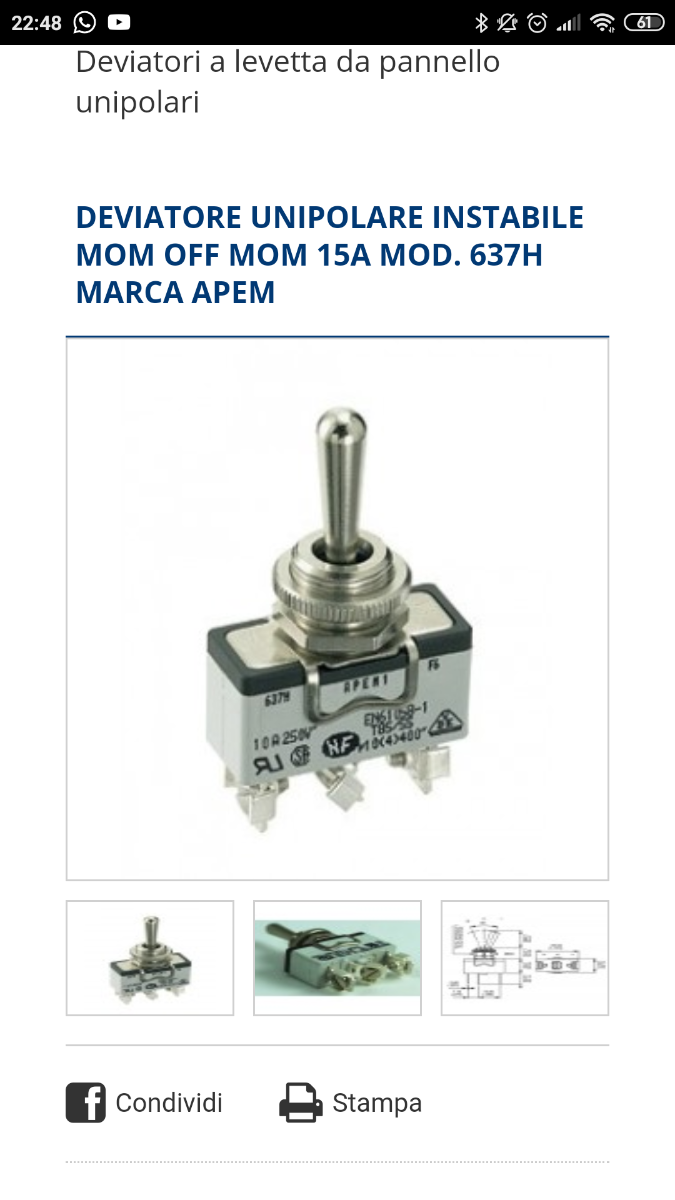

COME questo?

COME questo?

[sal727]

Quelli che hai postato sono troppo grandi, servono per amperaggi superiori, sono questi:
http://ebmstore.it/index.php?route=prod ... ct_id=1440

[aleps]

Quelli che hai postato sono troppo grandi, servono per amperaggi superiori, sono questi:
http://ebmstore.it/index.php?route=prod ... ct_id=1440

OK grazie, quindi a ogni scambio ci associo un interruttore MOM. Per quanto riguarda trafo che possegga cc e ca cosa potete consigliarmi?

[sal727]

Se ne è parlato più volte, quello consigliato è questo
https://www.ebay.it/itm/TRASFORMATORE-F ... SwfwFchrtk
si trova anche nuovo, ma con prezzi decisamente superiori
http://www.tecnomodel-treni.it/dettagli.php?id=16894

[FraPis]

Guarda qui Alessandro, ci sono i link dei componenti acquistabili online a prezzi decisamente competitivi, sono gli stessi che ho acquistato io nello stesso negozio fisico a Cagliari, http://www.scalatt.it/forum/viewtopic.p ... le#p243633

[v200]

Alimentatore Fleischmann 6725 regolatore con alimentatore switching è il più prestante il 6735 lineare

[aleps]

Guarda qui Alessandro, ci sono i link dei componenti acquistabili online a prezzi decisamente competitivi, sono gli stessi che ho acquistato io nello stesso negozio fisico a Cagliari, http://www.scalatt.it/forum/viewtopic.p ... le#p243633

Molto utili questi link. Grazie.
Ma la funzionalità del relè bistabile quale sarebbe? é necessario installarli sempre quando prevediamo scambi motorizzati?

[FraPis]

Guarda qui Alessandro, ci sono i link dei componenti acquistabili online a prezzi decisamente competitivi, sono gli stessi che ho acquistato io nello stesso negozio fisico a Cagliari, http://www.scalatt.it/forum/viewtopic.p ... le#p243633

Molto utili questi link. Grazie.
Ma la funzionalità del relè bistabile quale sarebbe? é necessario installarli sempre quando prevediamo scambi motorizzati?

No, ti servono solo se hai intenzione di utilizzare le segnalazioni luminose dello stato del deviatoio, se utilizzi lo schema funzionale linkato in precedenza, é abbastanza semplice eliminare le parti di segnalazione ed utilizzare solo i comandi, lo schema è sempre uguale e ripetitivo, sia per le zone di binario da elettrificare che per il comando dei deviatoio, una volta realizzato per uno và solo duplicato per il numero degli elementi, ovviamente per tipologia di schema, un tipico per elettrificare i binari ed uno per i comandi dei deviatoi

[aleps]

Guarda qui Alessandro, ci sono i link dei componenti acquistabili online a prezzi decisamente competitivi, sono gli stessi che ho acquistato io nello stesso negozio fisico a Cagliari, http://www.scalatt.it/forum/viewtopic.p ... le#p243633

Molto utili questi link. Grazie.
Ma la funzionalità del relè bistabile quale sarebbe? é necessario installarli sempre quando prevediamo scambi motorizzati?

No, ti servono solo se hai intenzione di utilizzare le segnalazioni luminose dello stato del deviatoio, se utilizzi lo schema funzionale linkato in precedenza, é abbastanza semplice eliminare le parti di segnalazione ed utilizzare solo i comandi, lo schema è sempre uguale e ripetitivo, sia per le zone di binario da elettrificare che per il comando dei deviatoio, una volta realizzato per uno và solo duplicato per il numero degli elementi, ovviamente per tipologia di schema, un tipico per elettrificare i binari ed uno per i comandi dei deviatoi

Ok Grazie. Allora come primissima esperienza in termini di elettronica proverò a fermarmi prima eliminando il circuito dei vari led luminosi.

[sal727]

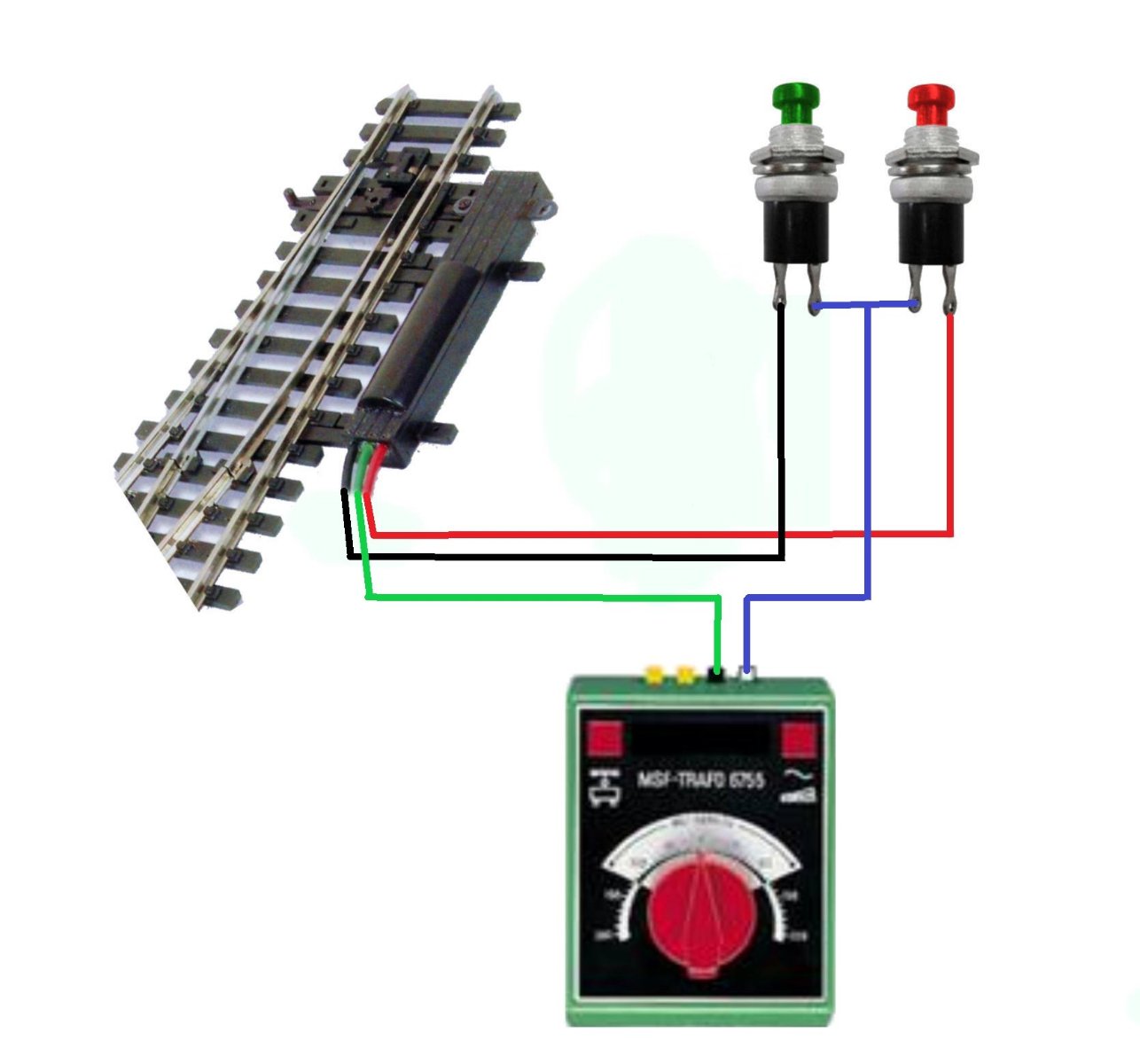

Forse così è più chiara

con relè bistabile

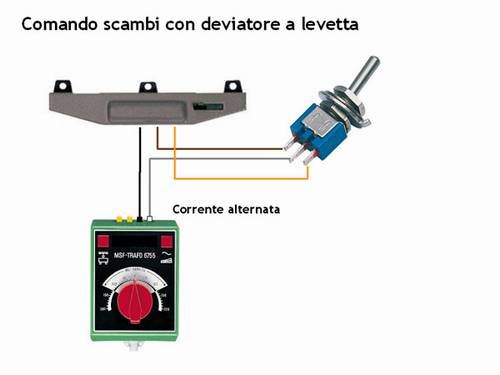

sono con i due pulsanti, se userai i deviatori MOM il centrale è quello in comune.

[aleps]

Forse così è più chiaraImmagine1.jpgImmagine6.jpgsono con i due pulsanti, se userai i deviatori MOM il centrale è quello in comune.

Cosi è piu chiara .
Quindi in questo caso usa due pulsanti NA/NC. Io farei invece con i deviatoi.

[sal727]

I pulsanti sono NA, non considerare la sigla NC, il collegamento con i deviatori se hai visto l'ho scritto nell'ultima riga sotto le immagini.

[aleps]

I pulsanti sono NA, non considerare la sigla NC, il collegamento con i deviatori se hai visto l'ho scritto nell'ultima riga sotto le immagini.

Ah vero non avevo letto. Grazie

[marcokki]

Ciao a tutti,
se qualcuno avesse ricevuto due casse rosse e ne desiderasse una verde io sarei disponibile allo scambio
Marco

[aleps]

Corretto , alimentando un reforo con un cavetto proveniente dal trafo tramite un altro cavetto cablato al secondo reforo alimenti la rotaia sezionata.12-V-20A-SPST-ON-OFF-Toggle-Flick-Interruttori-Car-Boat-Luce-Cruscotto-Pannello-di-Bordo.jpg_640x640.jpg

Scusate,
per collegare il filo elettrico alla linguetta dell'interruttore, se non volessi saldare come posso attaccarmi alla linguetta?

[sabino53]

Roby, i Peco pl-11 funzionano perfettamente anche in corrente continua 12V

Francesco oggi mi sono arrivati i lampioncini + resistenze dalla Cina come i tuoi. Come devo eseguire i cablaggi? Tu come hai fatto? Se puoi postare uno schema giusto per capire. Grazie

[sal727]

...
Scusate,
per collegare il filo elettrico alla linguetta dell'interruttore, se non volessi saldare come posso attaccarmi alla linguetta?

Mi sa tanto che devi imparare a saldare, gli interruttori sono tutti predisposti per la saldatura
