Una "mensola" punto a punto in scala N

[Edgardo_Rosatti]

Ed prevedi anche lo sfondo oltre ad un impianto luci ?

Non sarebbe male, credo........ Saluti. Egidio.

Sicuramente, sono 2 cose che non mancheranno.

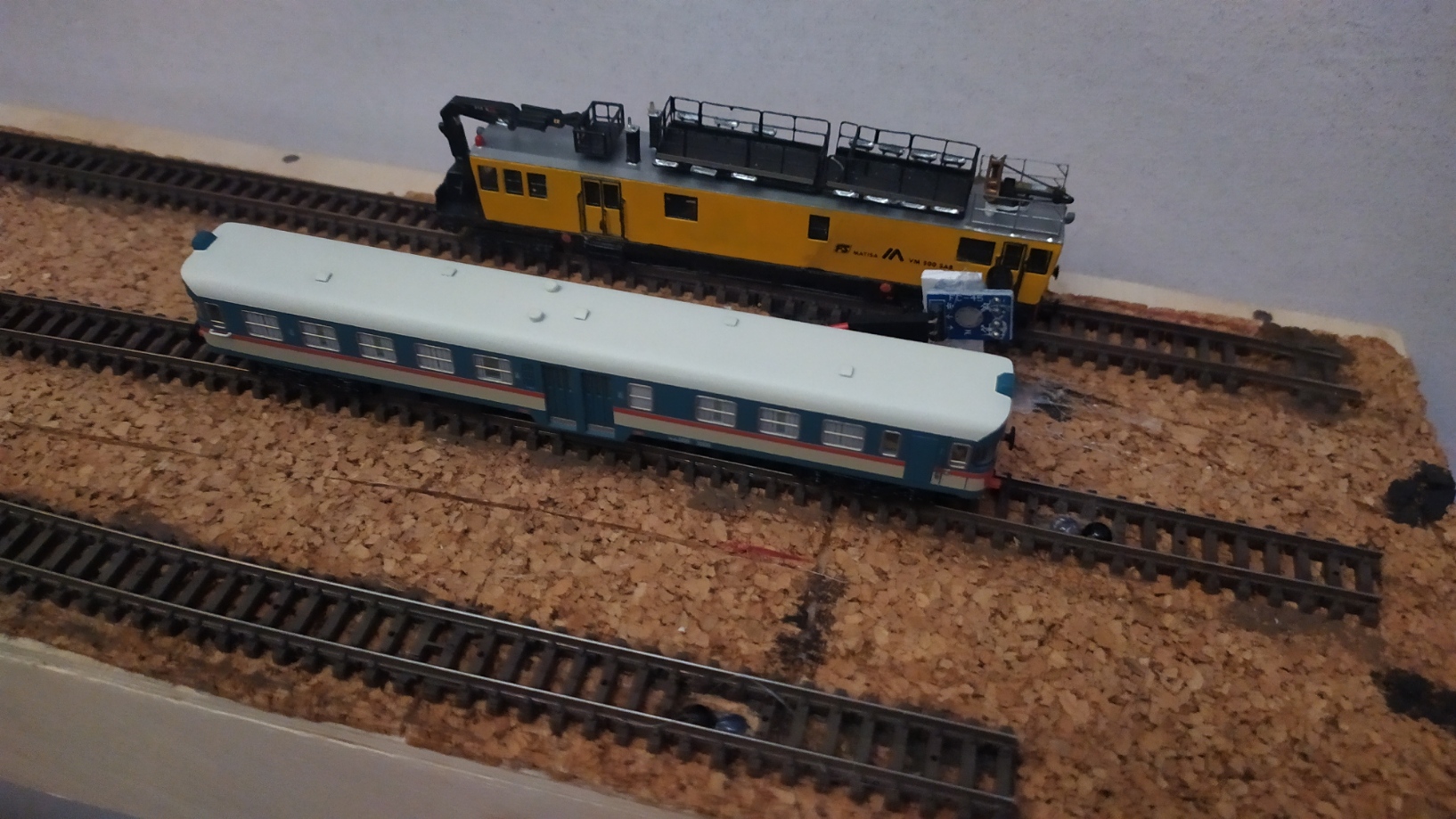

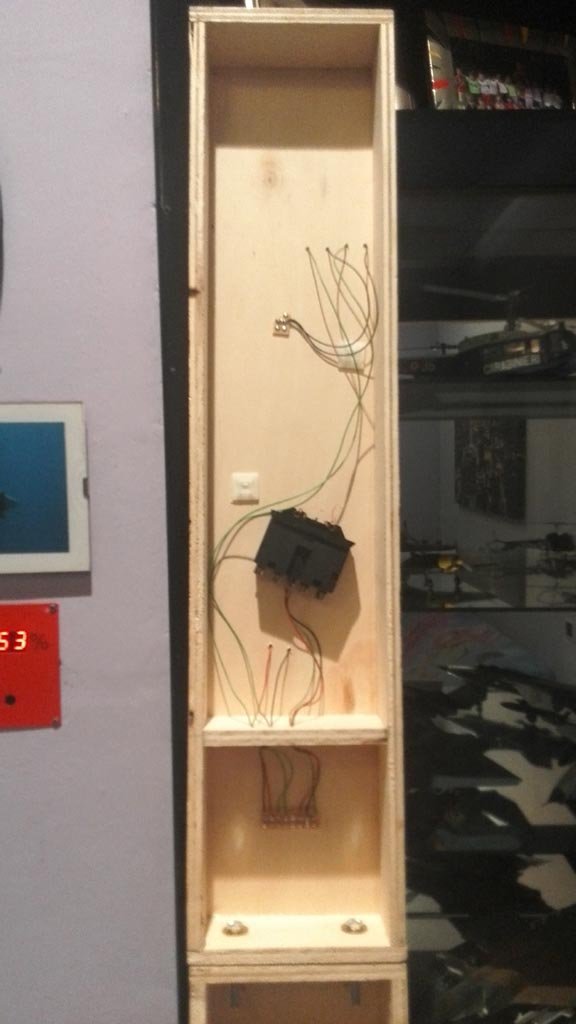

Nel frattempo ho iniziato a cablare l'impianto:

Cablaggi

[Egidio]

Saluti. Egidio.

[v200]

In questi particolari diorami o plastici a mensola sia lo sfondo che una adeguata illuminazione propria ne permettono una migliore visione

[Fabrizio]

Bella idea Ed. Dopo aver dismesso il mio plastico talvolta mi salta in mente di fare qualcosa di simile, ma poi penso che devo ancora finire il modulo

[Edgardo_Rosatti]

Ok Fabrizio. Se vuoi ti faccio un elenco delle "cose da finire", anzi, meglio di no

[Edgardo_Rosatti]

Meglio tardi che mai (2):

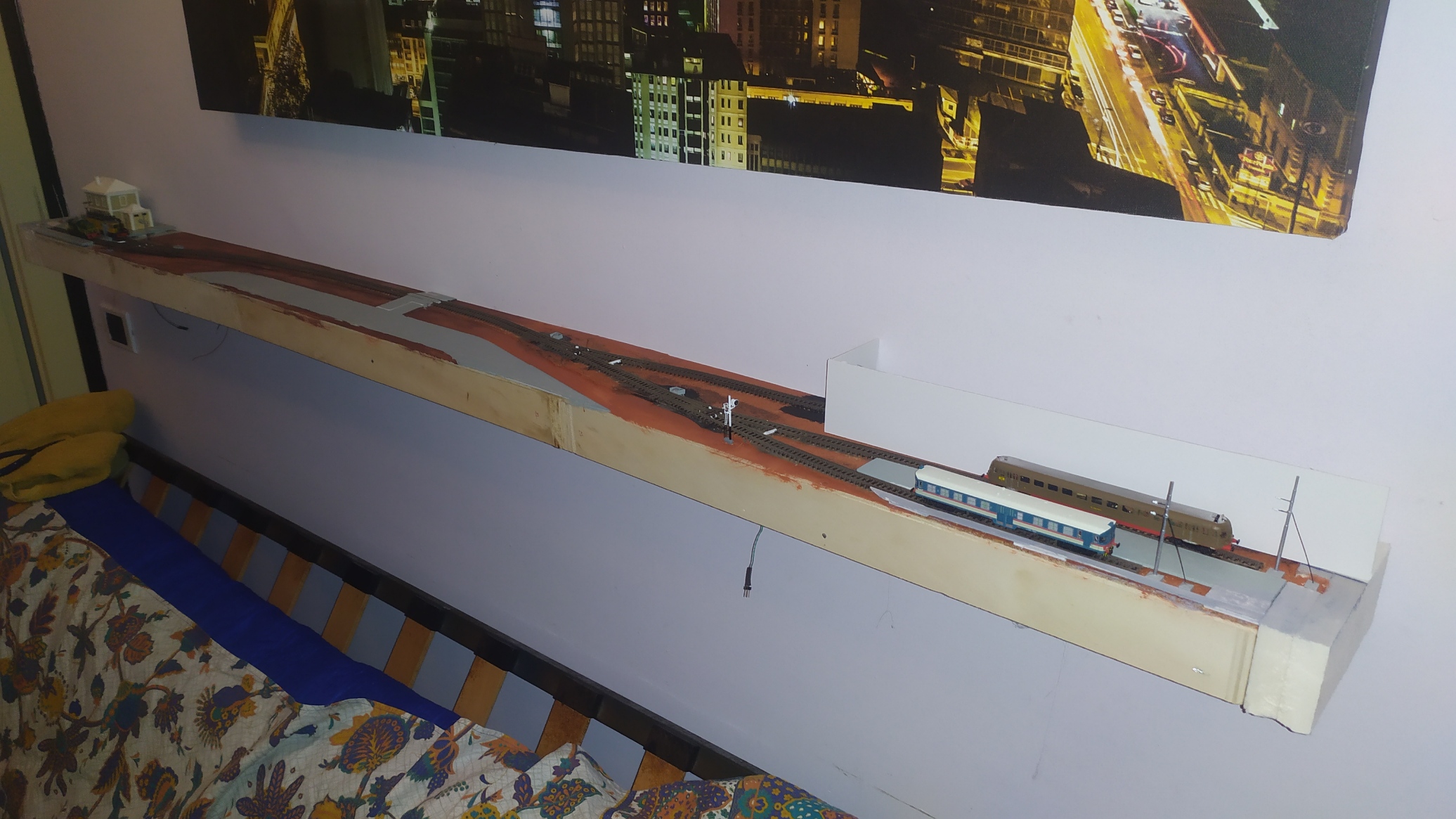

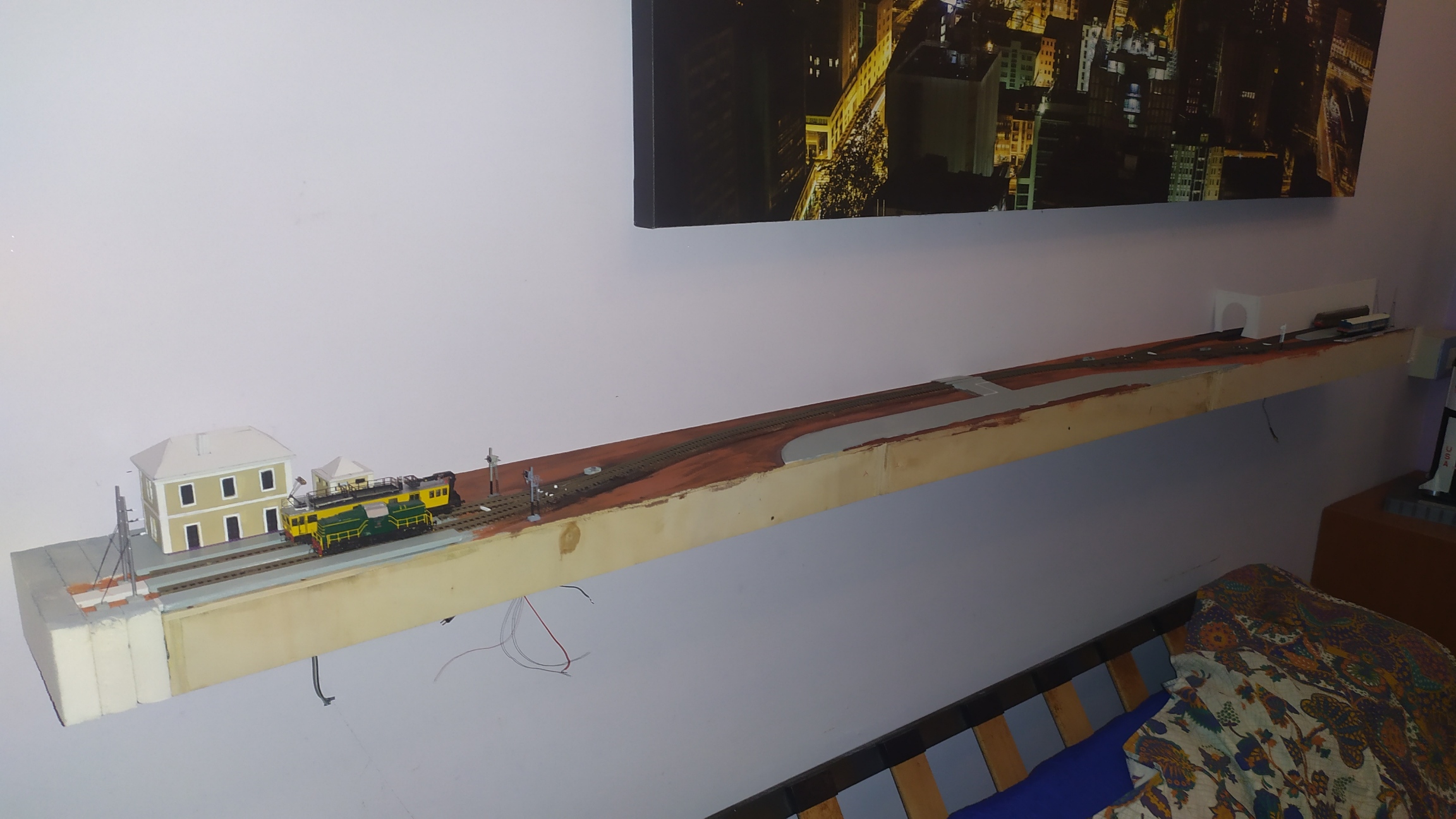

Proseguono i lavori sulla mensola:

[MrPatato76]

Bello bello bello!!
Pensavo anch’io di farmi qualcosa del genere…

[FrancoV]

Bello, se può interessarti avevo visto qualcosa del genere su un forum inglese in cui l'autore aveva piazzato un divisore scenico al centro per cui in ognuna della due stazioni si vedeva il treno arrivare senza che si vedesse da dove arrivava e viceversa.

[IpGio]

Davvero interessante come idea... come inserire un complemento di arredo ferromodellistico nelle nostre case.
Scala N e scala TT, sono la soluzione perfetta per questo genere di realizzazioni.
Ti seguo con interesse e consiglio a chi ci legge di prendere in considerazione questa tipologia di progetto per vestire un angolo di casa o un parete.
Grazie per la condivisione.

IpGio

[adobel55]

Forza Ed, bella idea.

[sal727]

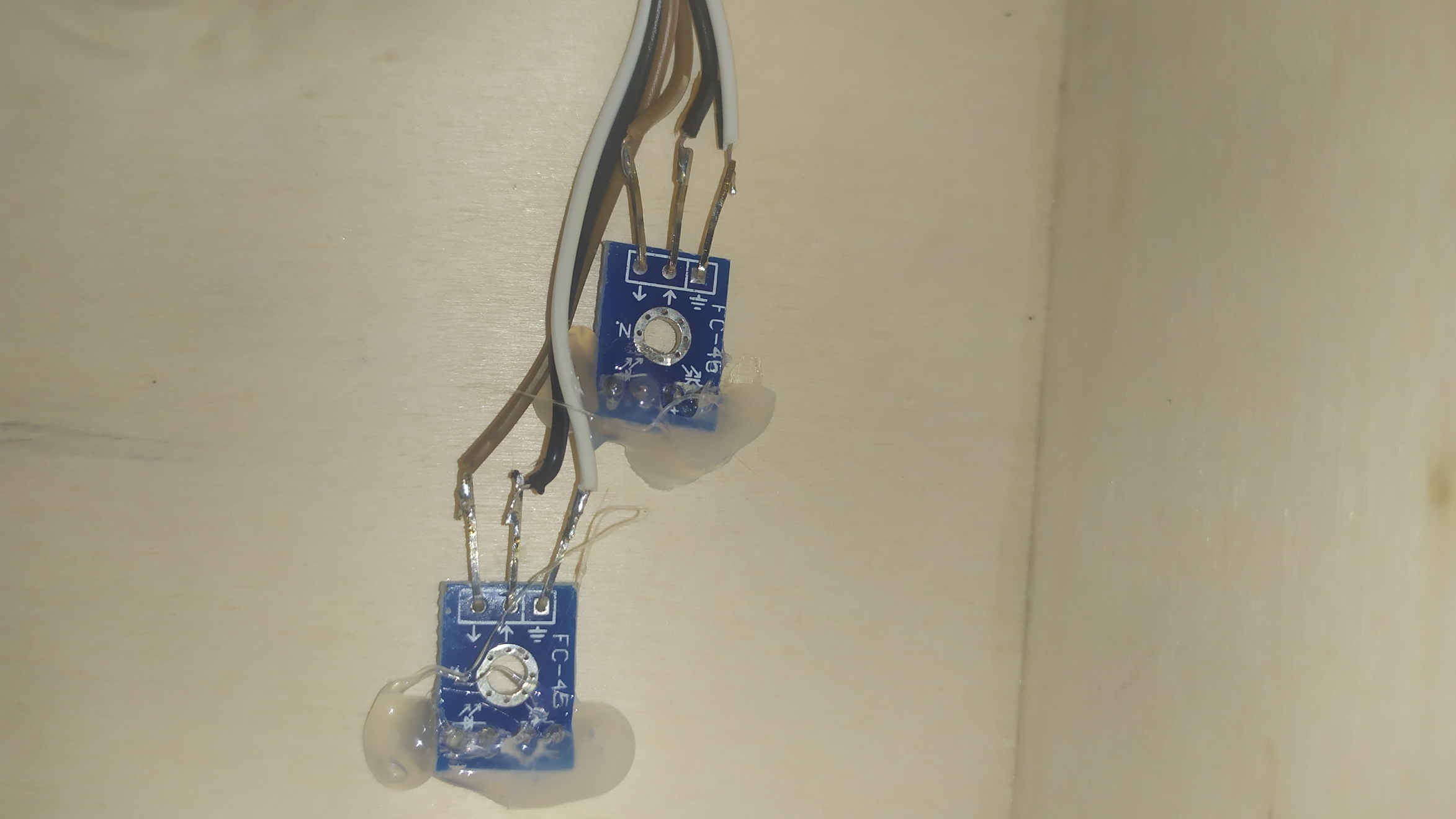

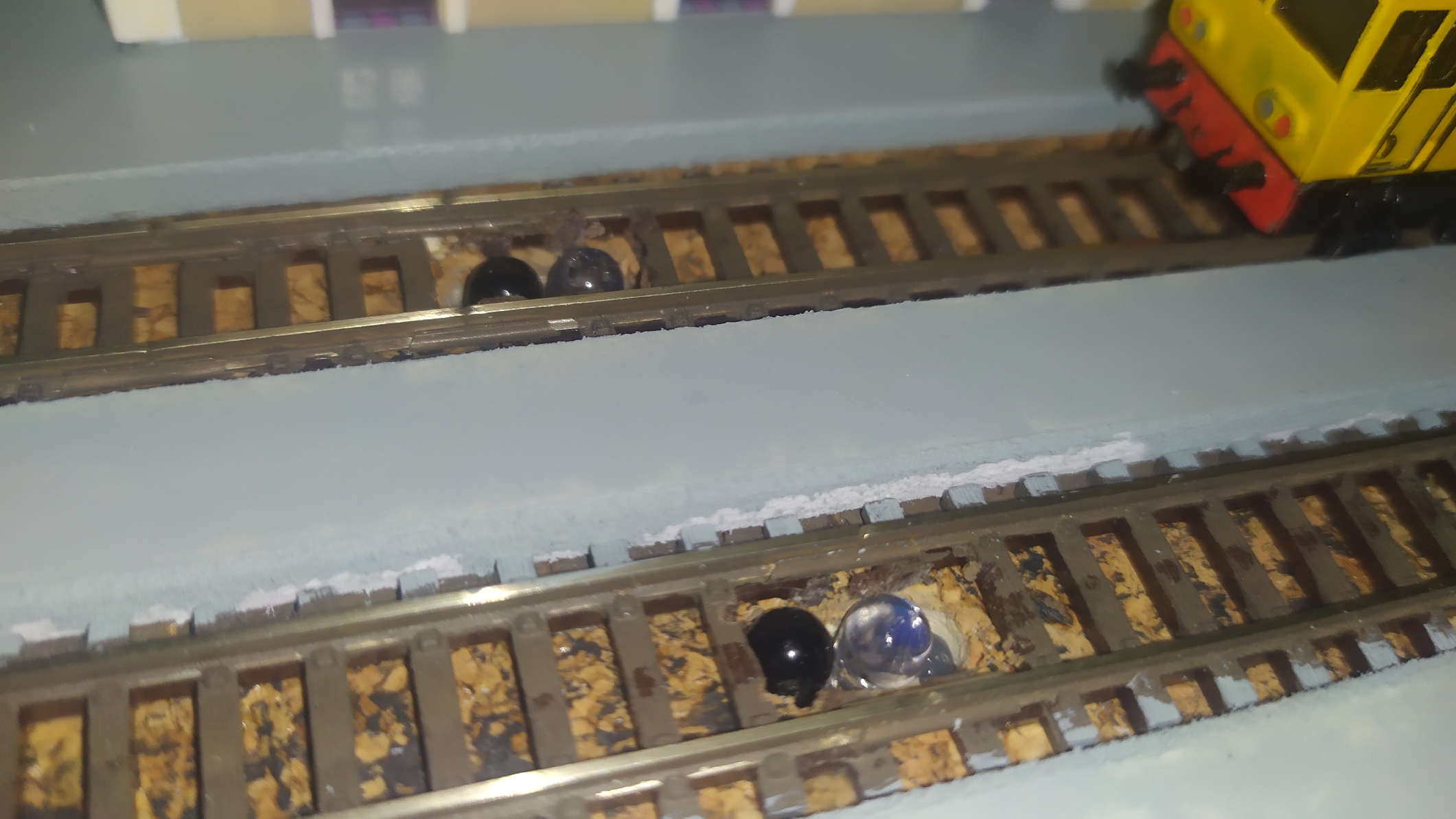

Bello, interessante il sensore doppio, non l'ho mai visto, dove l'hai preso?

[wmax53]

Bravo Ed! Molto interessante, può dare molti spunti per dei diorami dinamici in poco spazio.

[Egidio]

Ottima realizzazione Ed. Saluti. Egidio.

[MrMassy86]

Molto bene Ed, bel lavoro!
E' un piacere risentirti anche sul forum!
Massimiliano

[marione]

Bentornato!

[Edgardo_Rosatti]

Grazie a tutti e benritrovati.

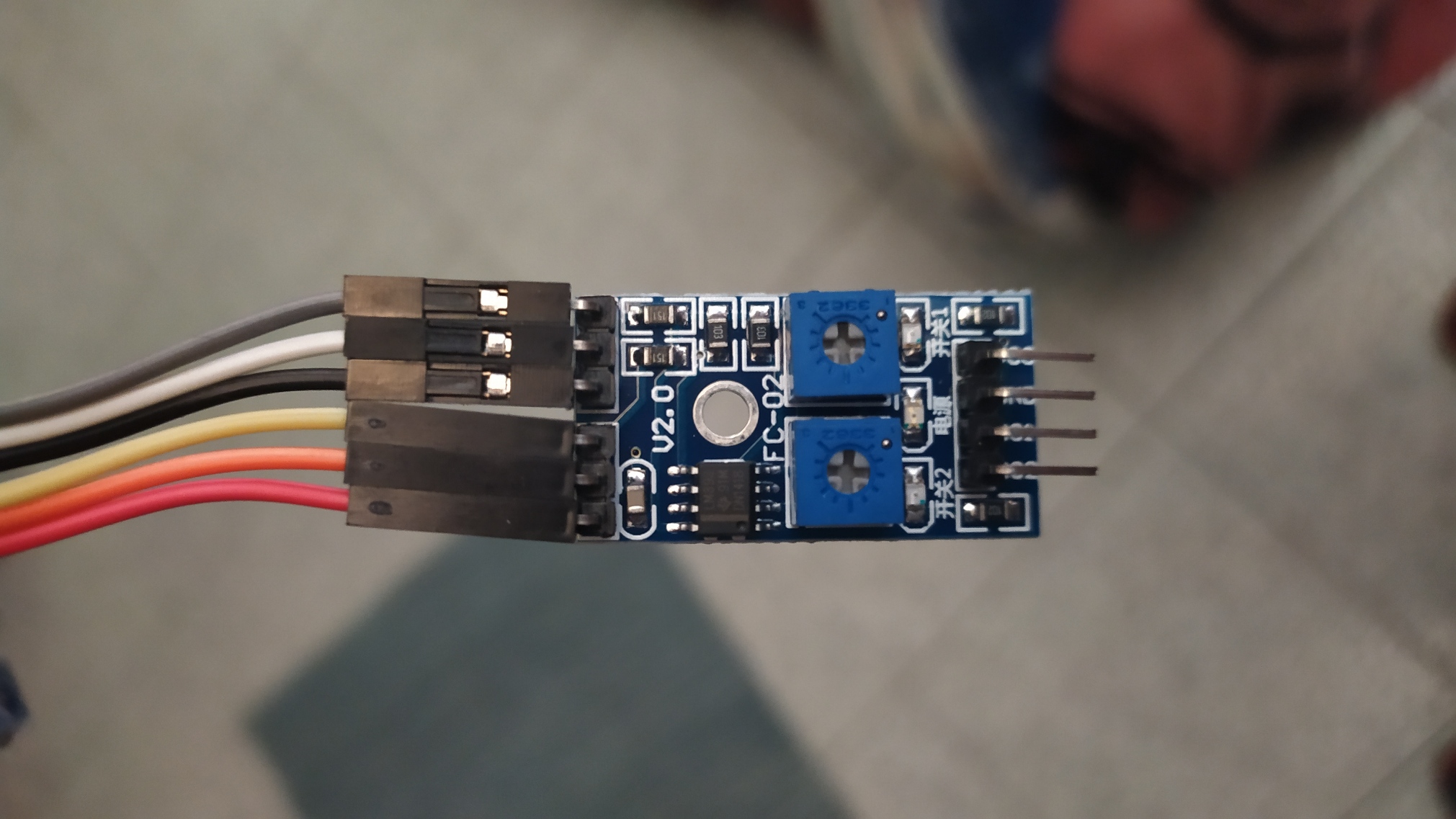

Il sensore lo avevo preso su aliexpress in confezione da 20 o da 30 non mi ricordo.
Sono comodi perché il gruppo ottico è separato dalla scheda e ne puoi gestire due, in più è possibile sostituirli con più piccoli.

[Egidio]

Saluti. Egidio.

[Edgardo_Rosatti]

Piccolo aggiornamento.

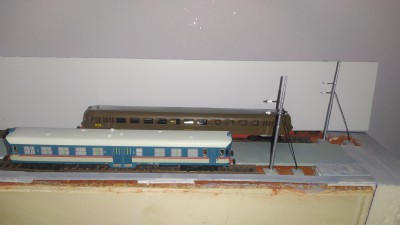

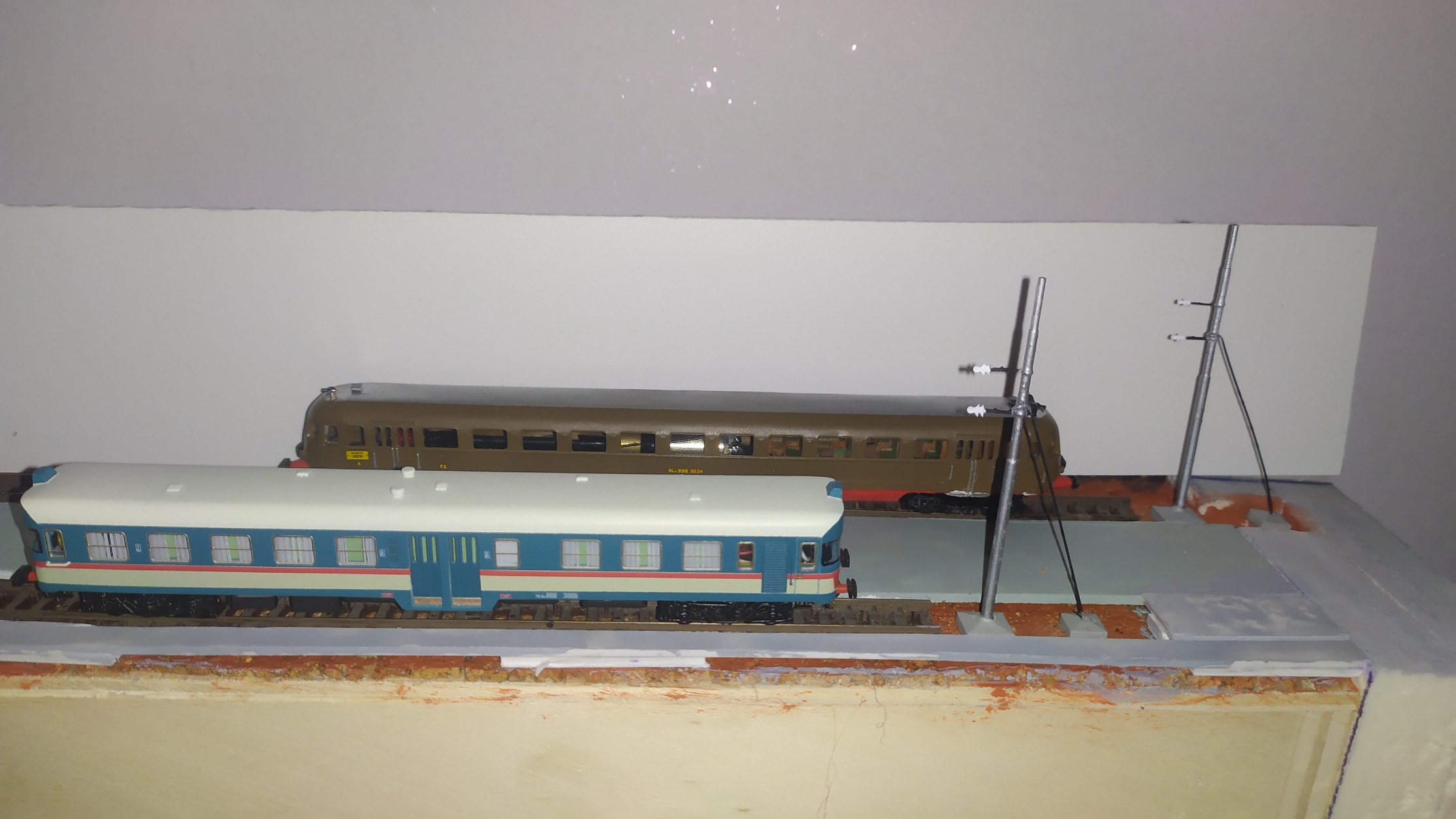

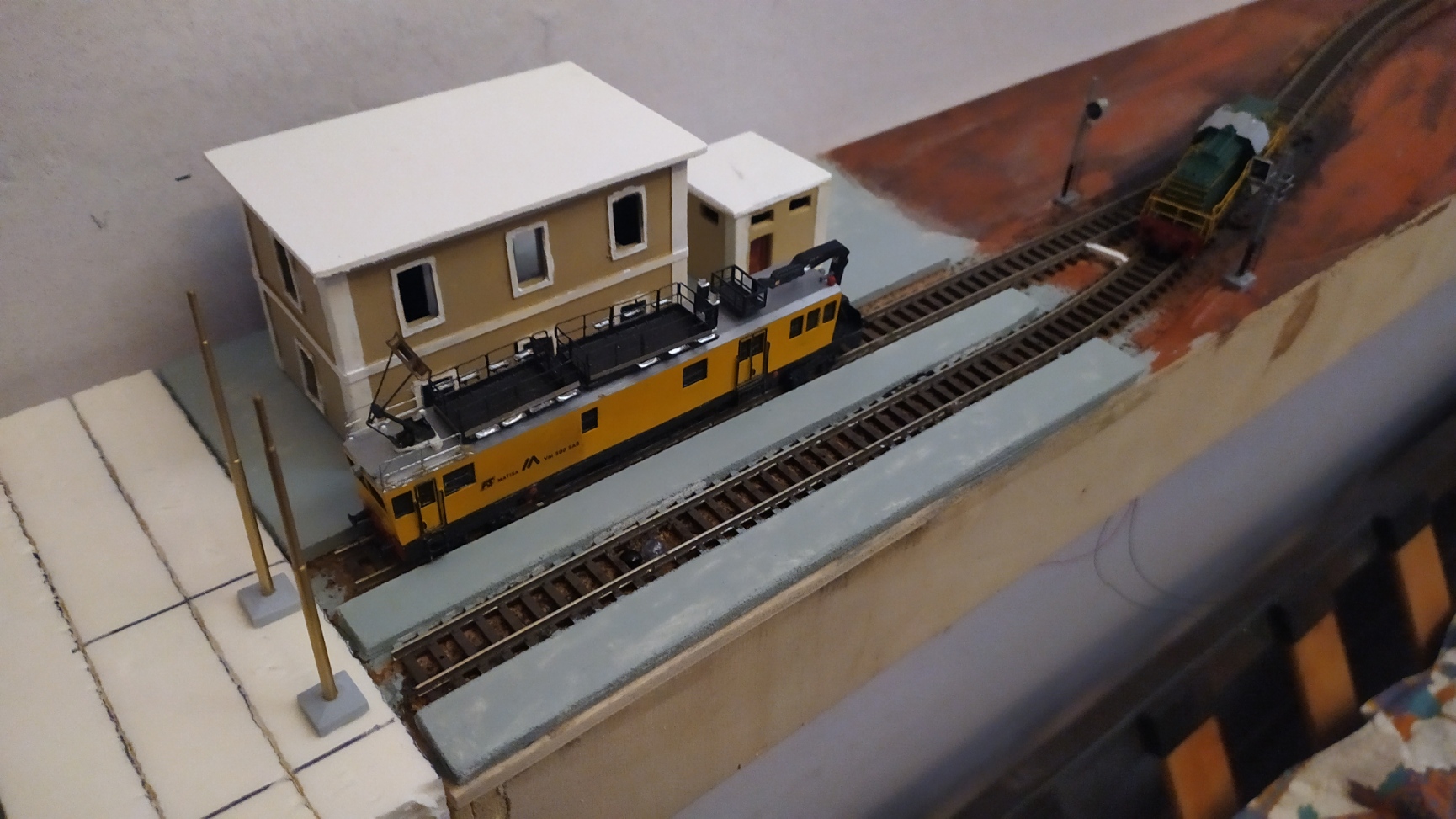

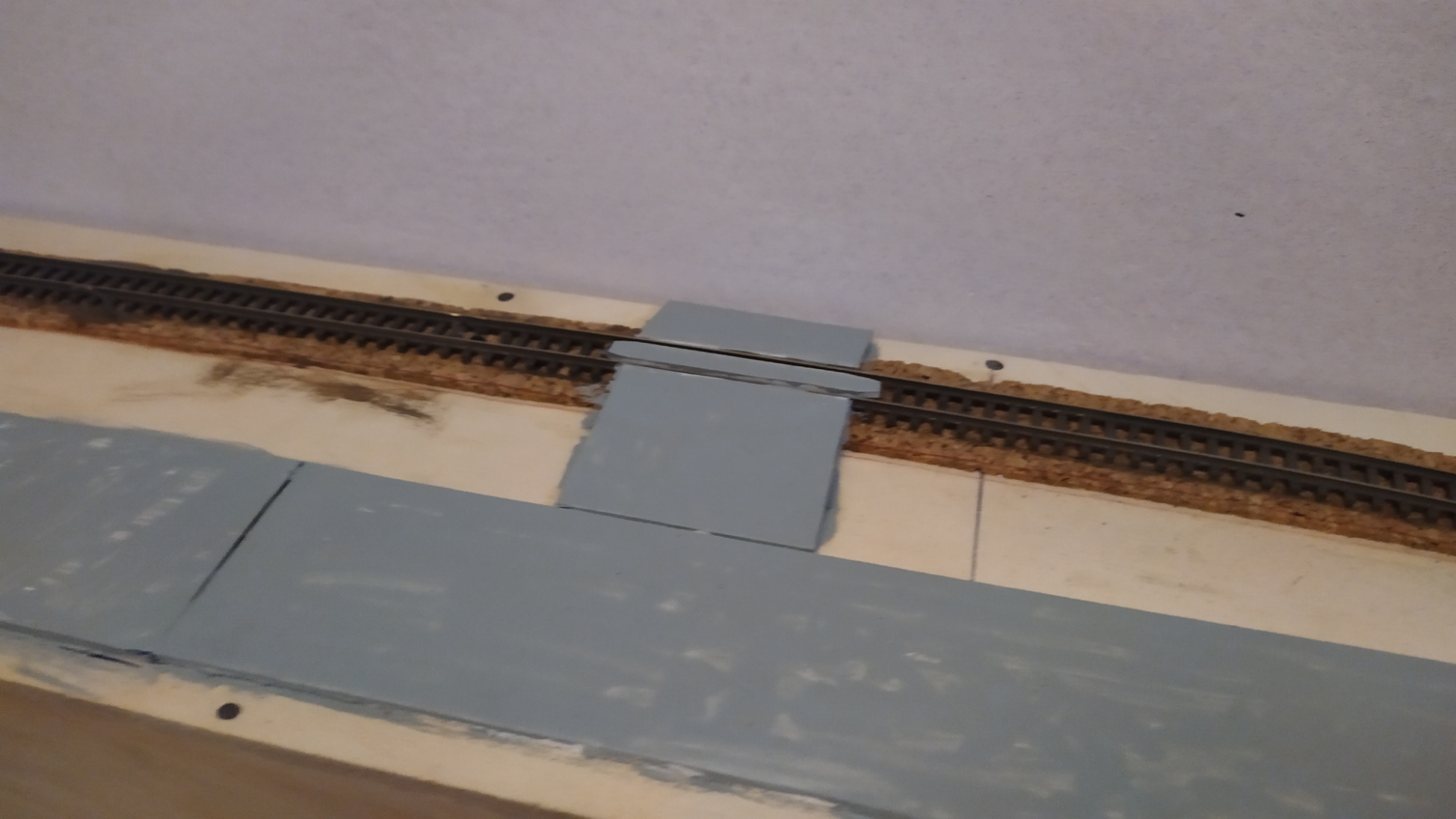

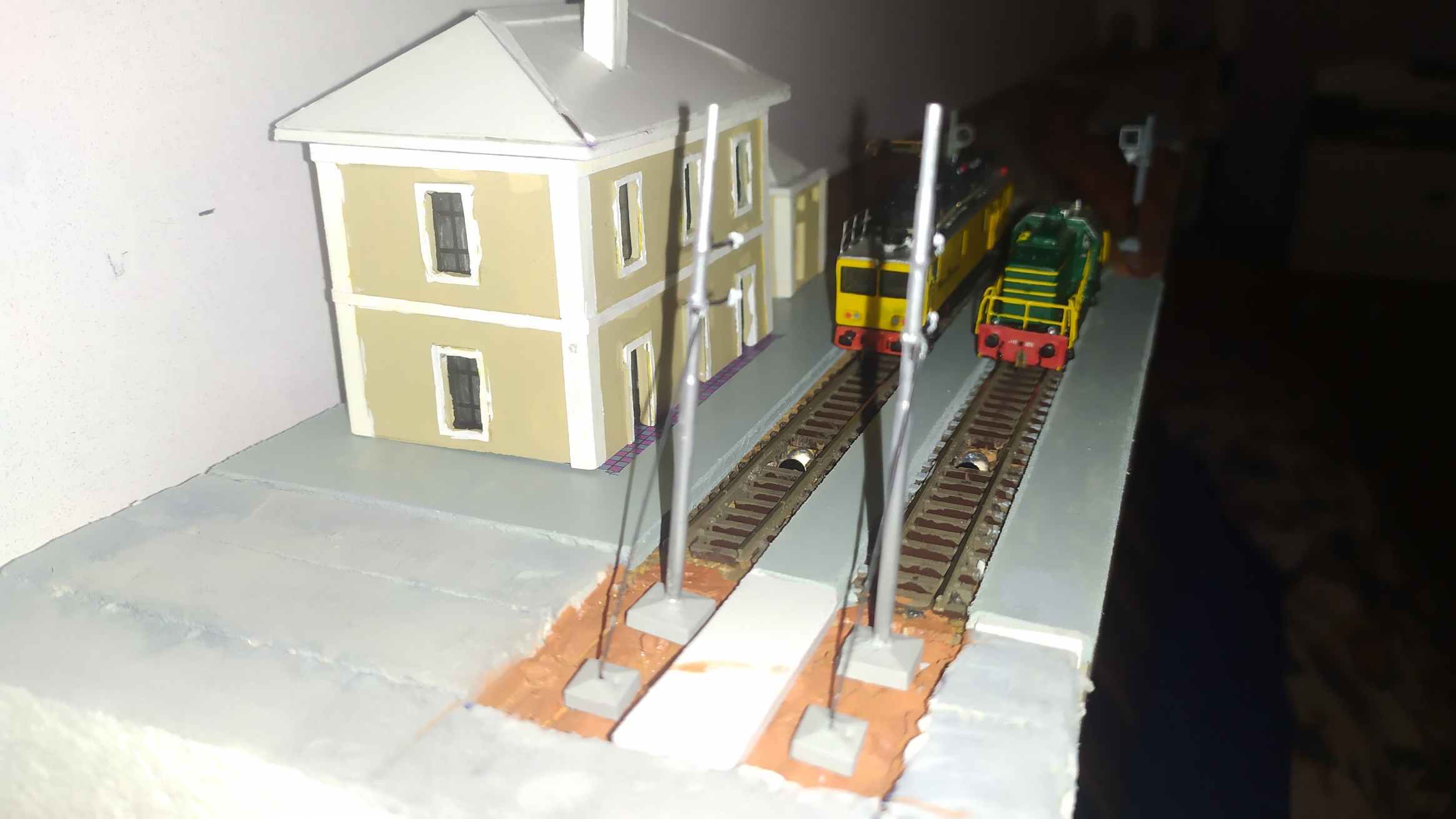

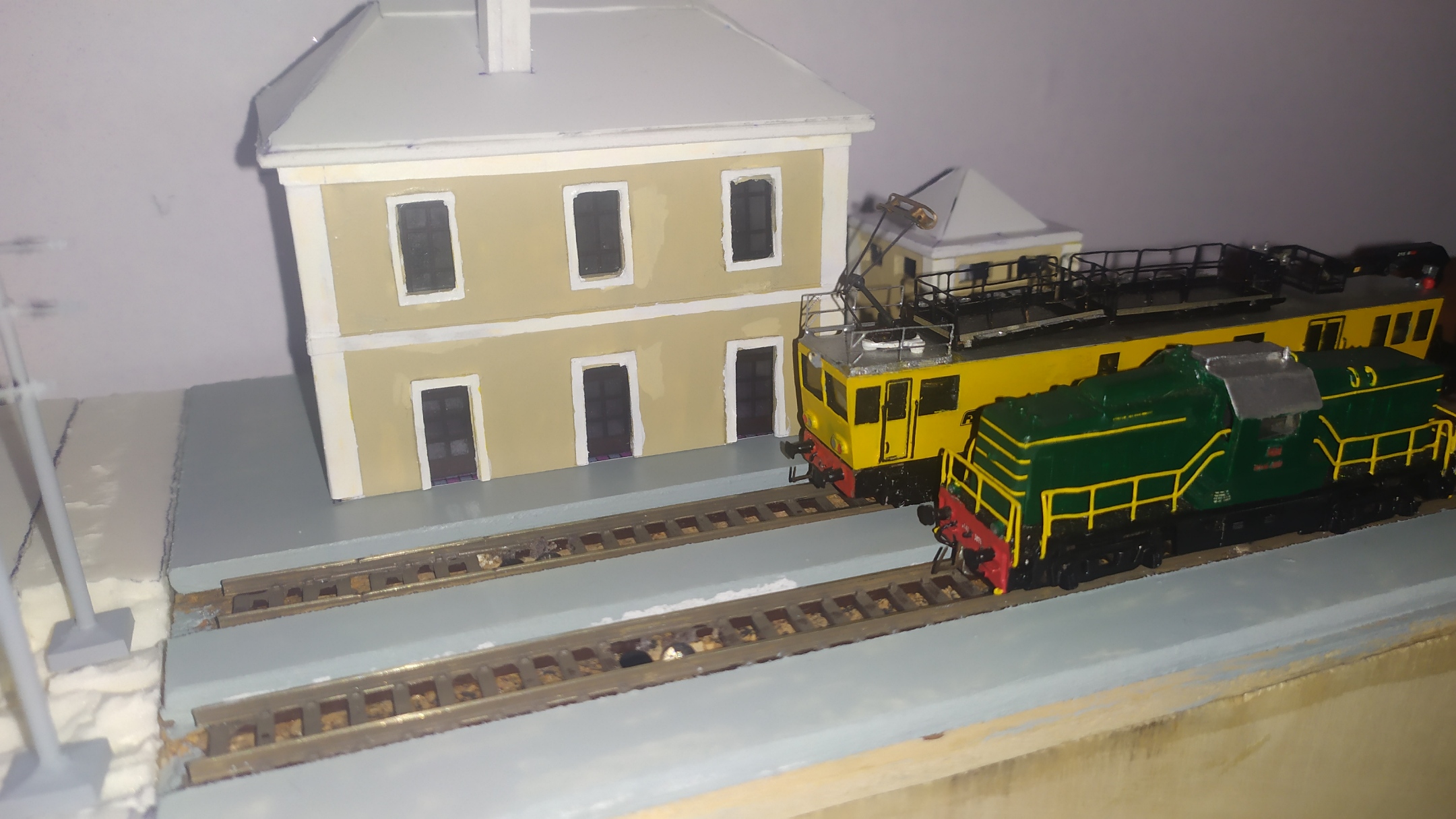

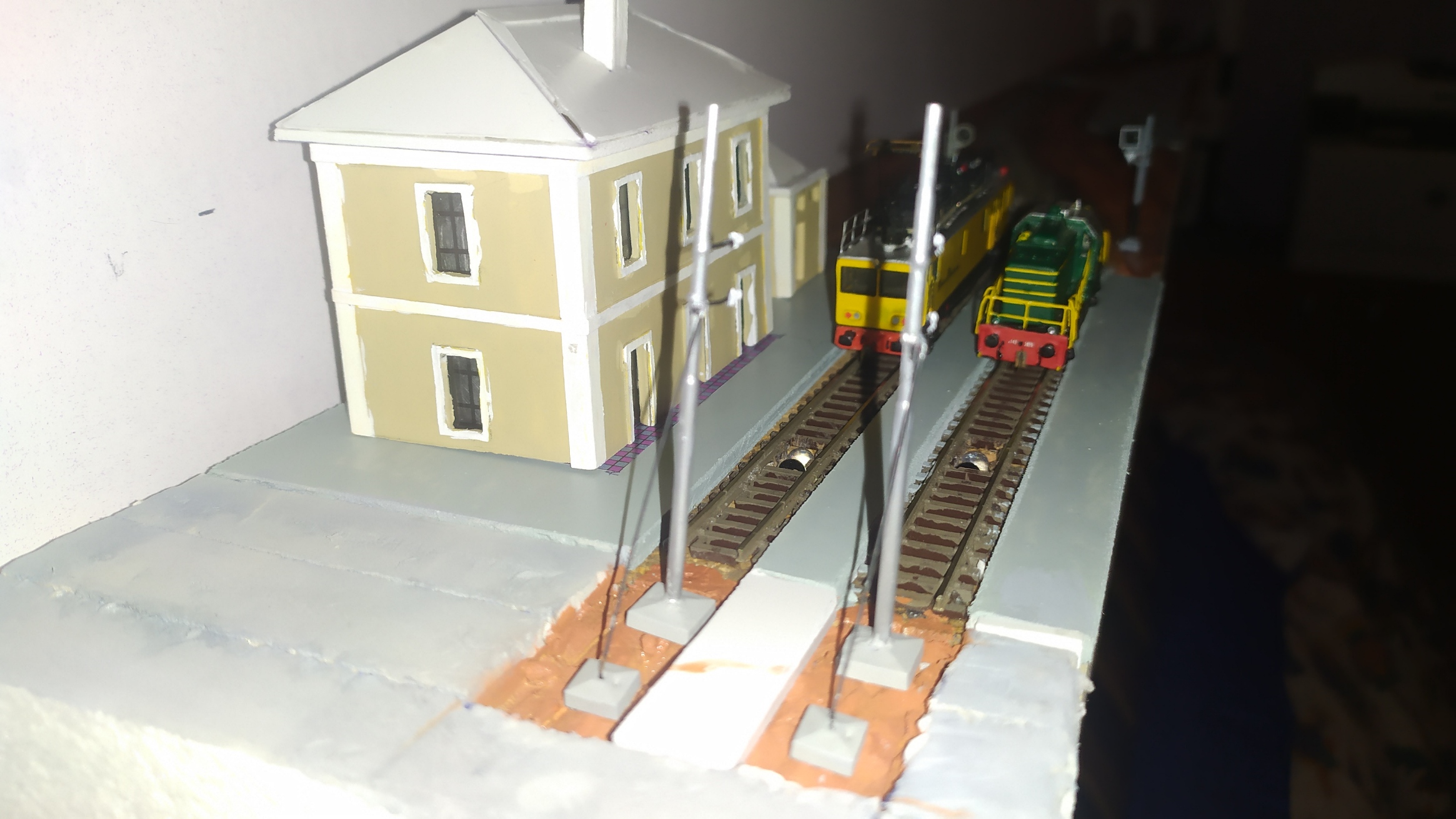

Sto inserendo le varie banchine con la posizione dei pali terminali ad ormeggio fisso che per ora sono fissati in modo provvisorio.

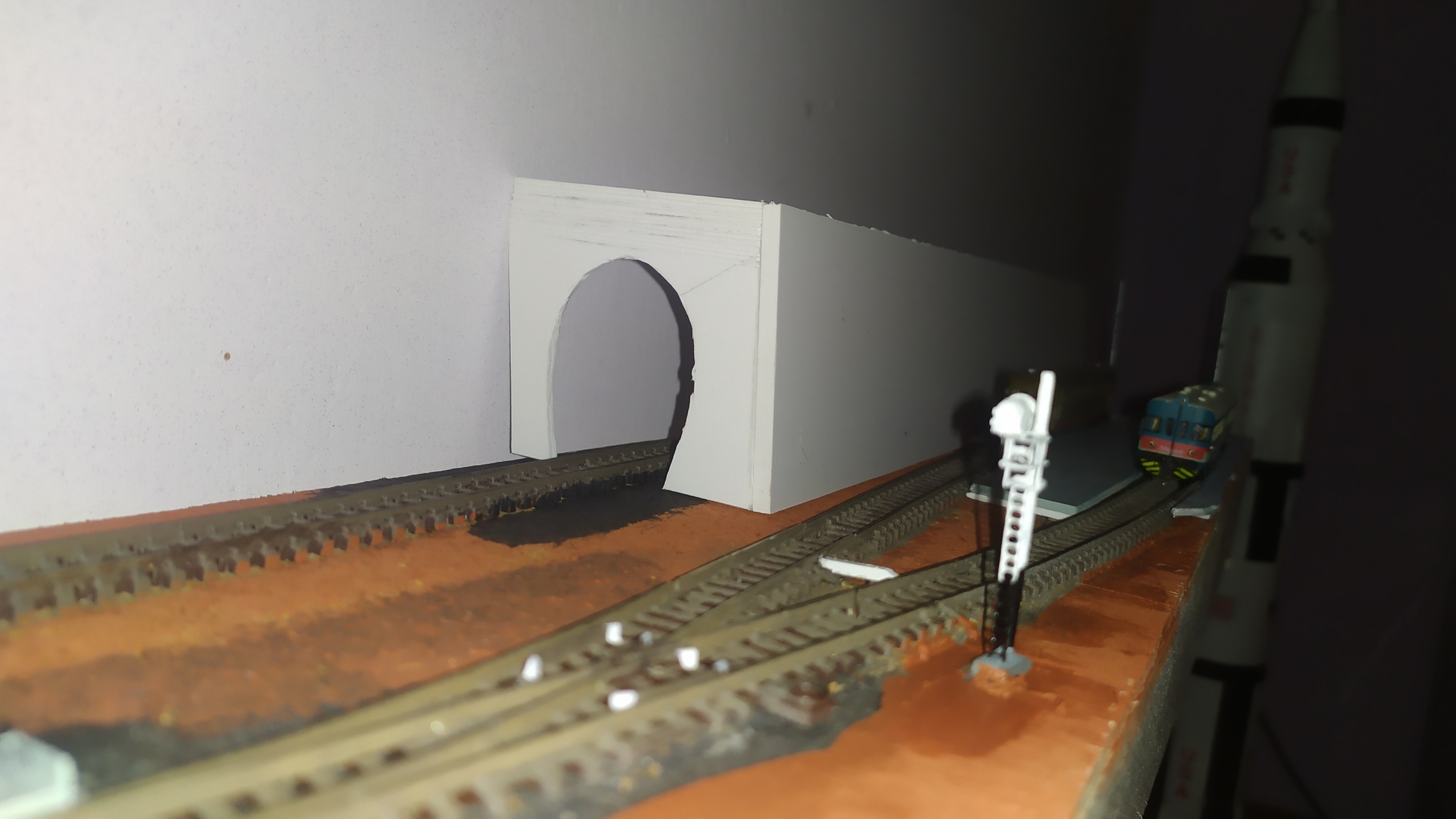

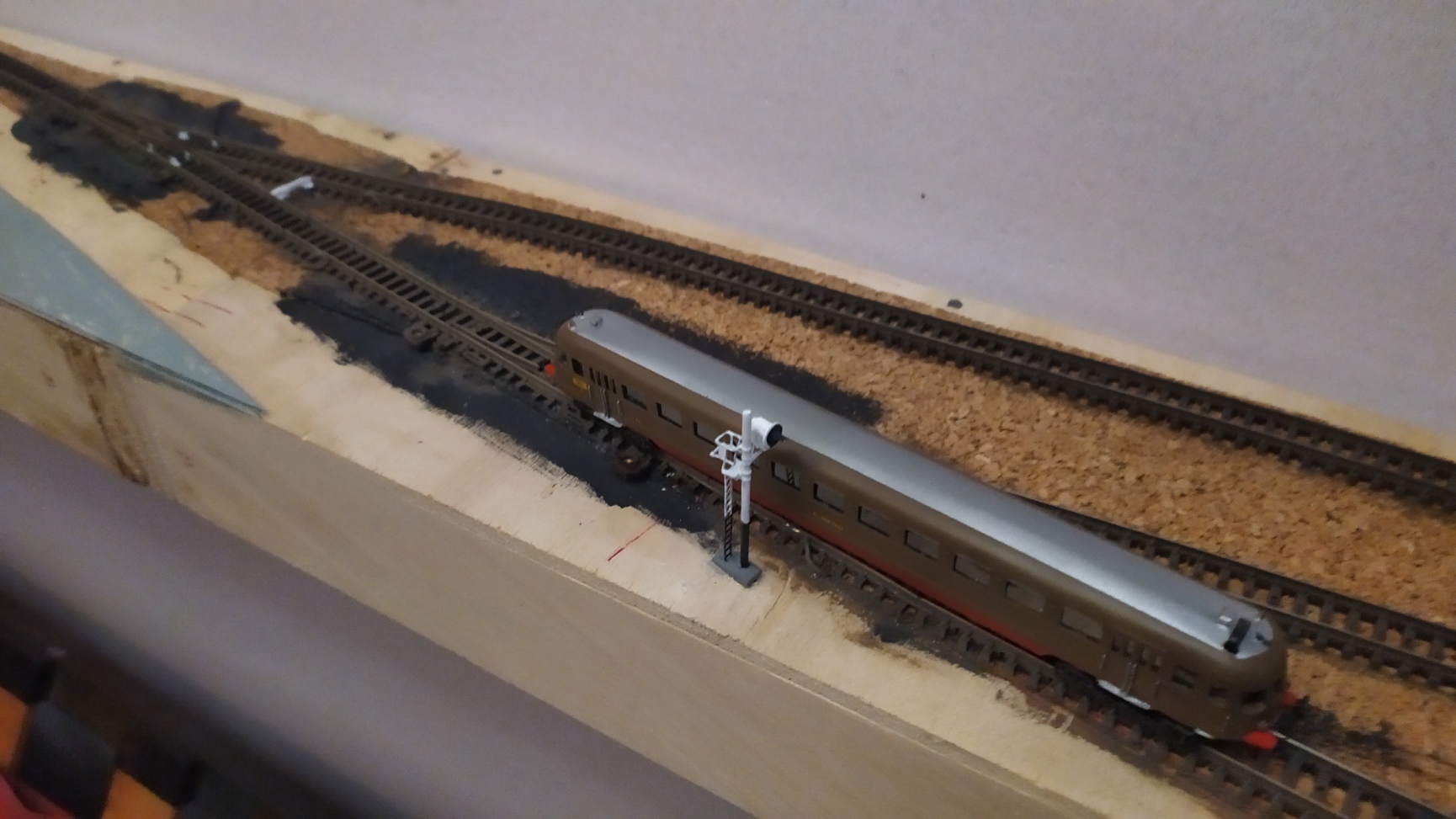

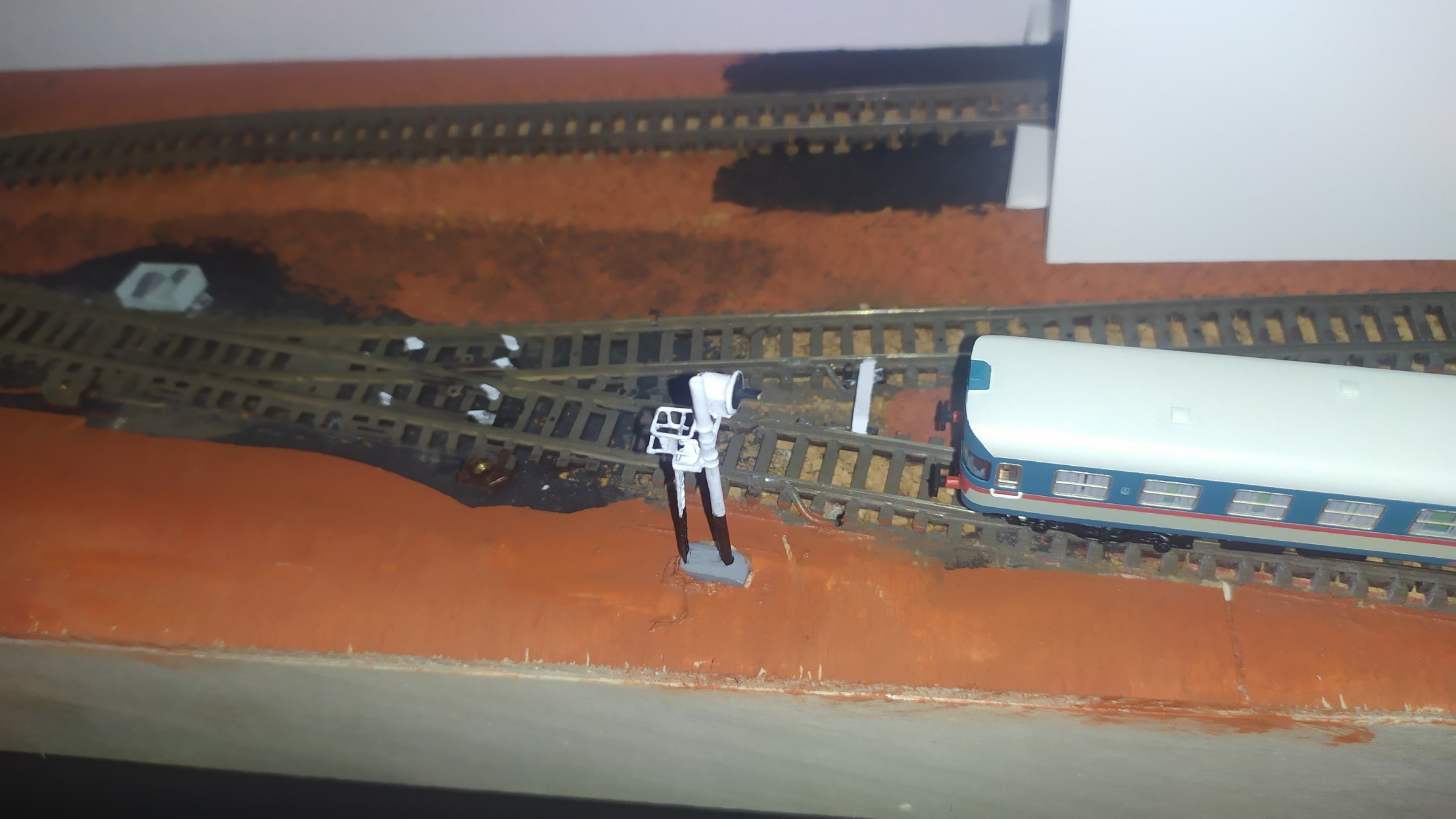

In foto i dettagli; la parte di galleria verso Ovest è definita, mancano un paio di segnali a vela quadra che realizzerò a breve.

A proposito, tutti i segnali e la linea aerea sarà di Lineamodel. in casa avevo già un po' di materiale e mi è bastato ordinare quello mancante per completare il tutto.

Anche il materiale rotabile è tutto Lineamodel assemblato da me tempo fa. Tranne la ALn 668 che ho acquistato già montata da MaXrail (il Pirata) ma che alla fine è sempre di LM.
Sono anche in attesa di qualche pannellino per mattoni e coppi per le rifiniture che mi arrivaranno a breve.

Ho intenzione di inserire una staccionata FS e un PL FS che realizzerò in fotoincisione partendo dai progetti che feci tempo fa per la scala TT e H0.
Se qualcuno è interessato può contattarmi per eventuale richiesta. Il PL sarà funzionante, nel senso che userò il progetto di un PL funzionante in scala TT riscalato in scala N,
ma non so se si riuscirà a motorizzare.

[IpGio]

Graditissimo aggiornamento.
Il PL sempre chiuso ci sta... con i modelli sempre sul plastico... posso suggerire di mettere qualche personaggio e un furgone FS che simuli un intervento di manutenzione o riparazione delle sbarre?
Una domanda i sensori che hai usato sono in funzione del fatto che desideri fermare il convoglio in un punto preciso?

IpGio

[Egidio]

Ottimo......Saluti. Egidio.

[Edgardo_Rosatti]

IpGio, ogni suggerimento è sempre ben gradito, grazie
Ieri sera ho provato a riscalare il progetto del PL dalla scala TT alla N ed è venuto fuori questo:

Accessori_N.pdf

(57.62 KiB) Scaricato 40 volte

è solo una bozza che va opportunamente riadattata e che contiene anche la staccionata di tipo FS .
Se la si stampa si ha un reale riscontro delle effettive dimensioni.

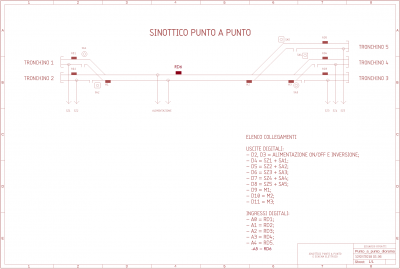

Per quanto riguarda la gestione del movimento la mia idea è questa:

Ci sono 5 tronchini (stazionamenti); due a Est e tre a Ovest (uno dei quali in galleria per simulare una finta piena linea).
Usando quattro motrici è possibile fare dei movimenti punto a punto verso il tronchino sempre libero.
In questo modo si ha sempre una motrice in movimento che occupa appunto lo stazionamento libero.
I sensori sono sei; cinque sugli stazionamenti e uno nei pressi del PL e servono proprio per rilevare la presenza di un treno e di fermarlo eventualmente nello stazionamento assegnato.
Il sensore nei pressi del PL sarebbe superfluo, ma ho perferito inserirlo per leggere il passaggio del treno al centro del tracciato.
Inoltre, usando 3 sensori doppi uno mi avanzava.

[Egidio]

Mi sembra un ottima soluzione. Saluti. Egidio.

[IpGio]

Naggia Edgardo... 4 rotabili ogni volta in contemporanea?
Non è un poco troppo piena poi la tua mensola...
Io nella mia vetrina conto di veder massimo tre rotabili posati sui binari di cui uno solo in movimento con otto deviatoi e una piattaforma girevole.
Altrimenti il personale del mio DL mi manda a quel paese con loco che vanno su e giù e loro a correre dietro ai macachi... poi metti che piove...
IpGio

[FrancoV]

Naggia Edgardo... 4 rotabili ogni volta in contemporanea?

IpGio

Quattro rotabili è la capienza massima dell'impianto ma solo tre in vista ... il nostro amico ha pensato a tutto.

[Edgardo_Rosatti]

In realtà quattro rotabili su cinque stazionamenti, di cui uno in galleria. Quando lo stazionamento in galleria sarà libero si vedranno quattro rotabili,
in tutti gli altri casi tre.

Diciamo che per ora lo scopo è questo, ma avendo l'impianto realizzato in elettronica programmabile, possiamo fare tutte le prove che vorremo per trovare il movimento ideale.
