saverD445, Plastico 2016

Messaggio da saverD445 »

Cari amici, come ben saprete, in quest'ultimo periodo , ho avuto più volte la visita di Penelope in casa, ma ora ho ritrovato il giusto equilibrio grazie anche al supporto e all'aiuto in fase progettuale degli amici Gianluca e Davide e di Fabio per il suo prezioso supporto nei consigli per la progettazione della struttura della stazione di testa .

In effetti con i lavori sono avanti, ma iniziamo con un po di misure e il resoconto del progetto.

Il progetto si sviluppa come se fosse una U ma da un lato più corto.
E' completamente a ridosso di tre pareti e ho uno spazio in mezzo per poter passare, più due botole di servizio .

Le misure perimetrali esterne sono ; mt 4,50 x mt 2,70 x mt 2,10
Il lato dell' elicoidale è largo mt 1,35 , il lato del cappio di ritorno mt 1,13

Il progetto prevede un grosso ovale esterno , una stazione nascosta a 2 binari passanti + un binario di corsa , la stessa stazione è all'interno di un cappio di ritorno collegato con il tracciato esterno da un gruppo di 4 deviatoi posti a vista tra un portale a doppia canna e un portale singolo e da un deviatoio nella parte opposta nascosta , in più c'è un tronchino di stazione nascosta per essere usato con sistema ABC per treni pendolo .

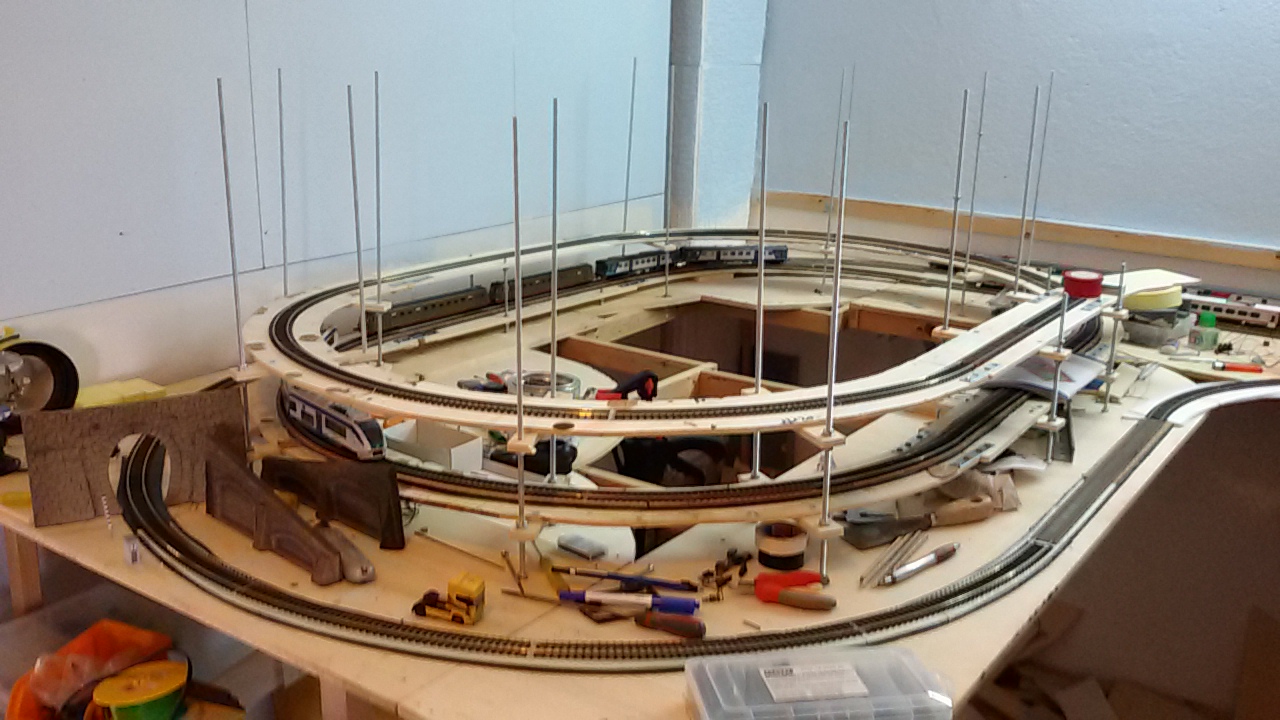

Dalla stazione nascosta si procede verso un elicoidale ovale che tramite un giro e mezzo porta a quota +17 per la linea alla stazione di testa .

La stazione di testa occupa una base di mt 2,60 x mt 0,70 più due binari di sosta di mt 1,90 alla parte opposta dello scalo .

Al 4° binario , si trova un intero binario con doppio scartamento metrico , H0 + H0m , dalla quale si dirama una linea che sale a + 25 e troverà una piccola stazione di transito .

La linea sarà elettrificata su tutta la linea a vista e in stazione solo ai binari 2-3 e 4 .

E' prevista la circolazione prevalentemente di treni diesel con eccezioni all'elettrico e treni a vapore .

Le epoche di ambientazione saranno dall'epoca III-IV alla V-VI .

La gestione è sempre in digitale ma stavolta sarà digitale anche la gestione di tutti i deviatoi .

Per il momento è tutto gestito da un multimaus roco, i decoder per i deviatoi sono i Lenz e i motori sono roco geoline ,conrad) e Tillig.

Prevedo in futuro una centralina da poter connettere al pc .

Il plastico consente di avere un convoglio sulla linea esterna che gira in continuo ( gioia per visitatori ) , volendo un treno pendolo dalla stazione di testa al tronchino nascosto ( in curva ) oppure un convoglio con loco a vapore che parte e ritorna in stazione tramite cappio senza interferire con gli altri movimenti e la circolazione di un treno sulla linea a scartamento ridotto più un ulteriore movimento sullo scalo .


L'armamento per la stazione nascosta è tutto di recupero dalle precedenti opere ( mai terminate ) roco geoline e tutta la parte a vista sarà rocoline e Tillig per la parte a doppio scartamento e scartamento ridotto (binari e deviatoi)

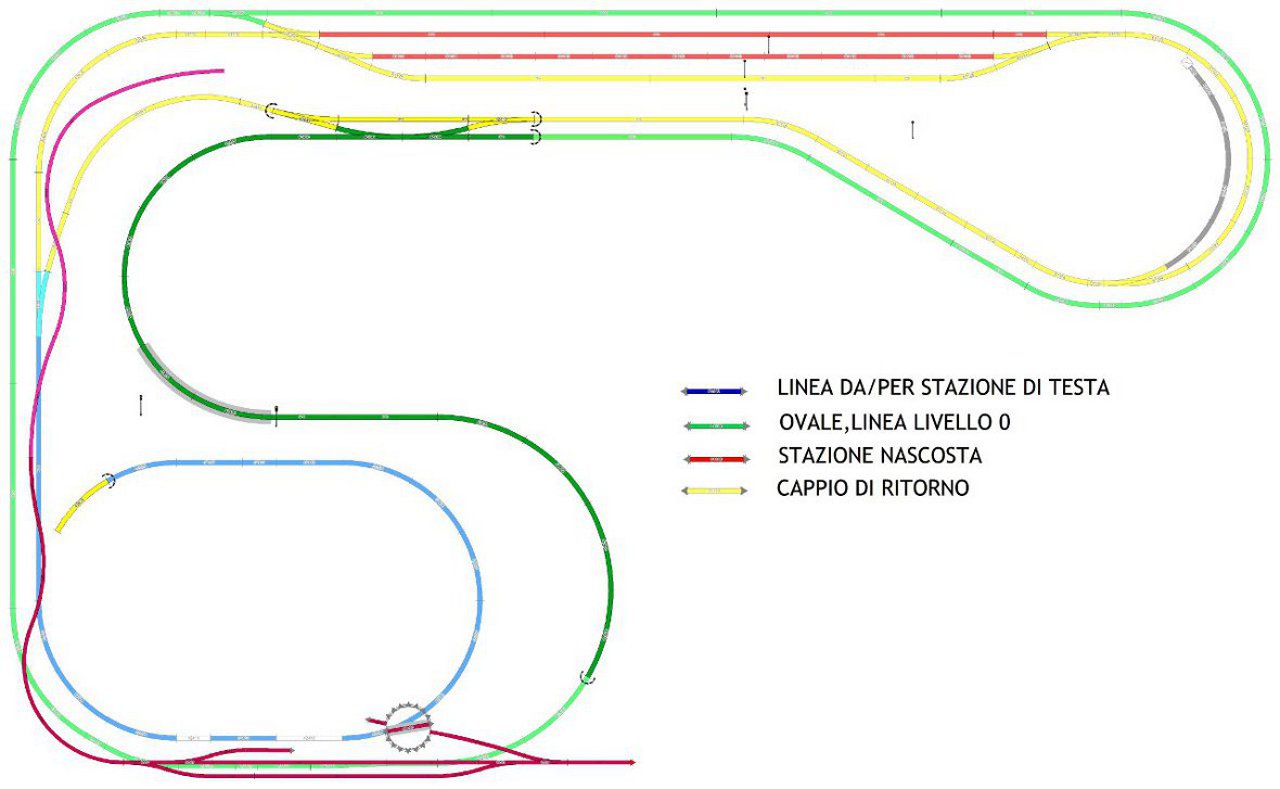

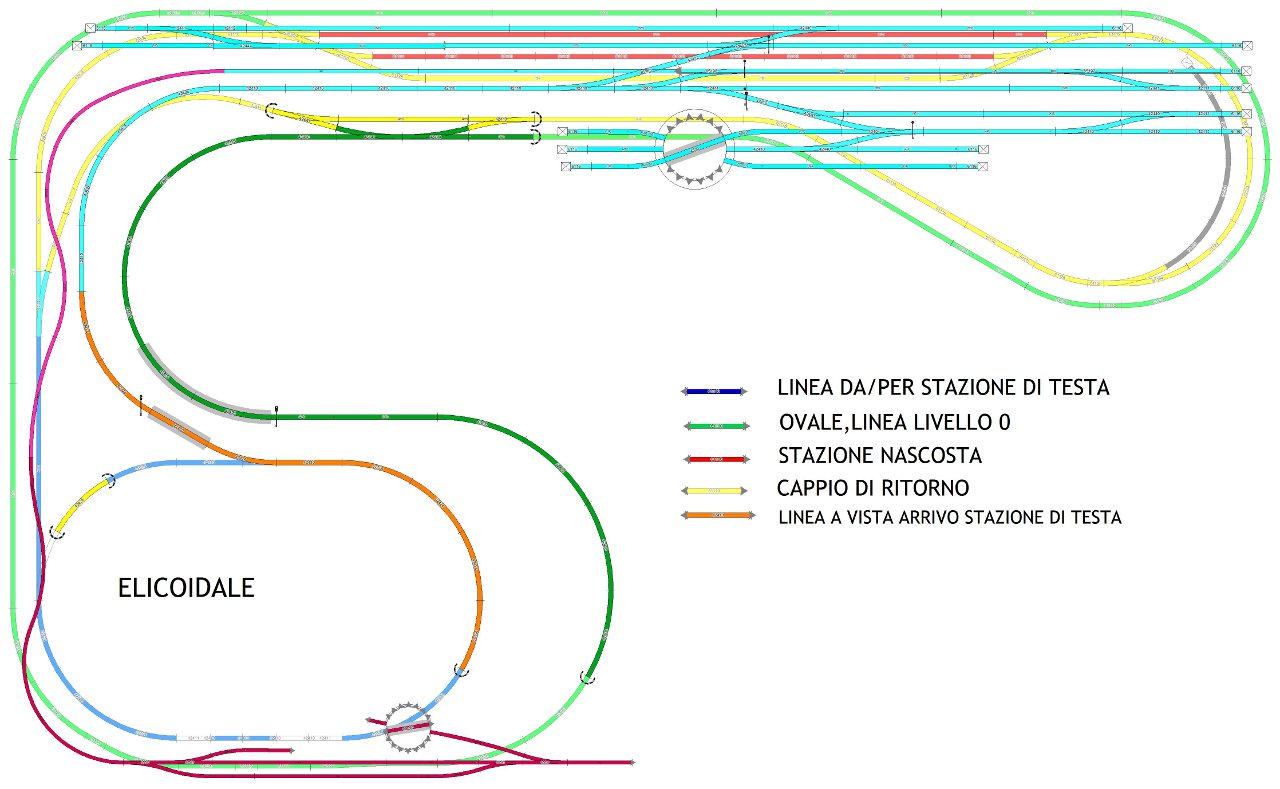

Mi scuso se mi sono dilungato e ora vi mostro i progetti





Immagine:
Immagine
128,07 KB

Immagine:
Immagine
46,12 KB



Immagine:
Immagine
90,54 KB


Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4171
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Messaggio da saverD445 »

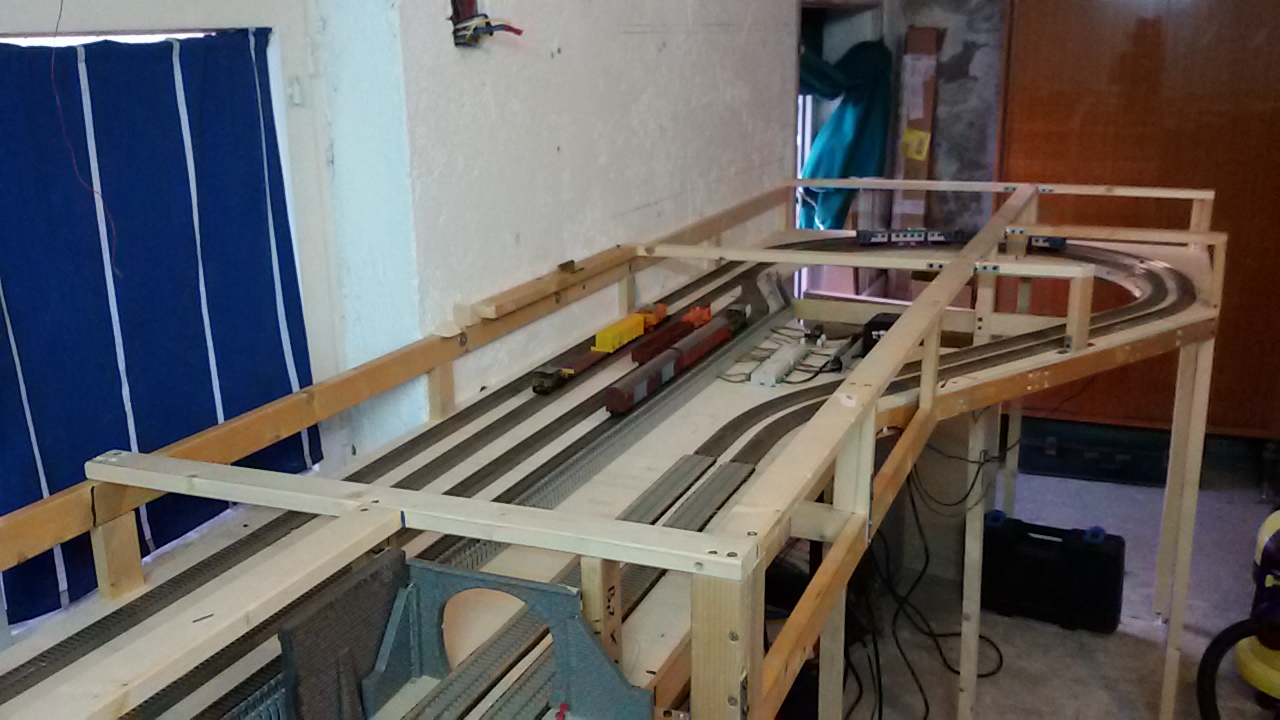

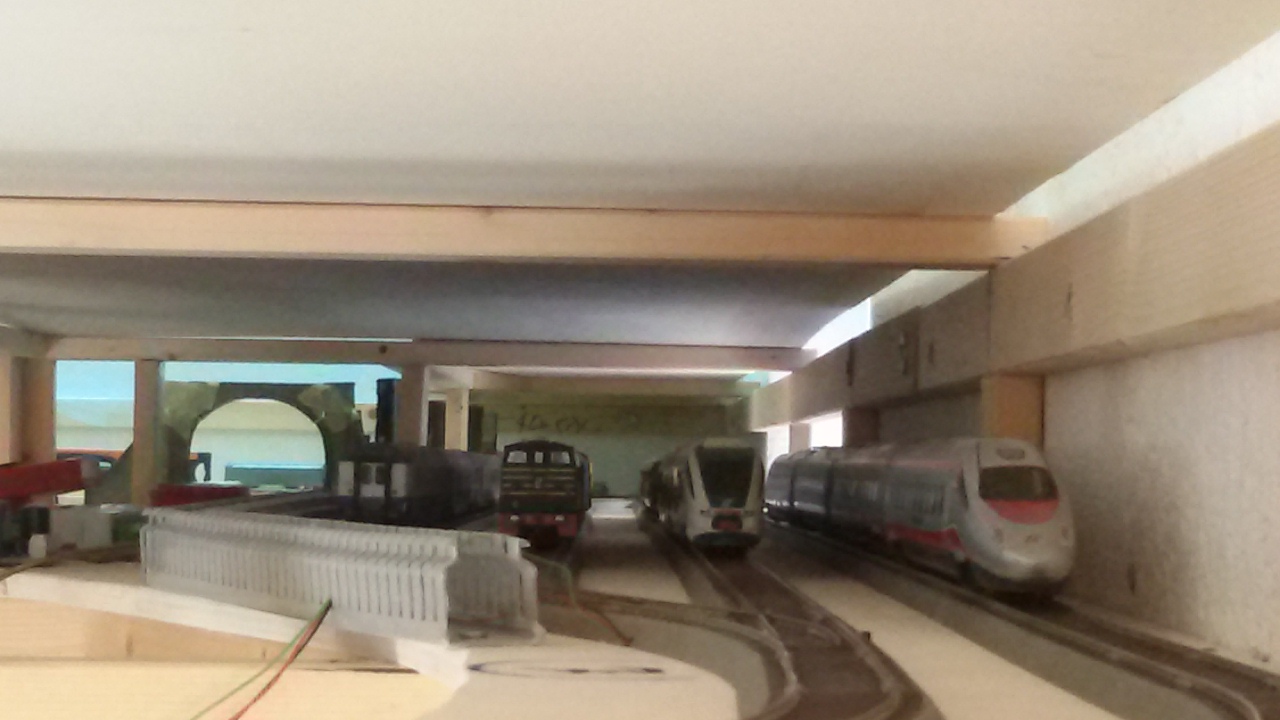

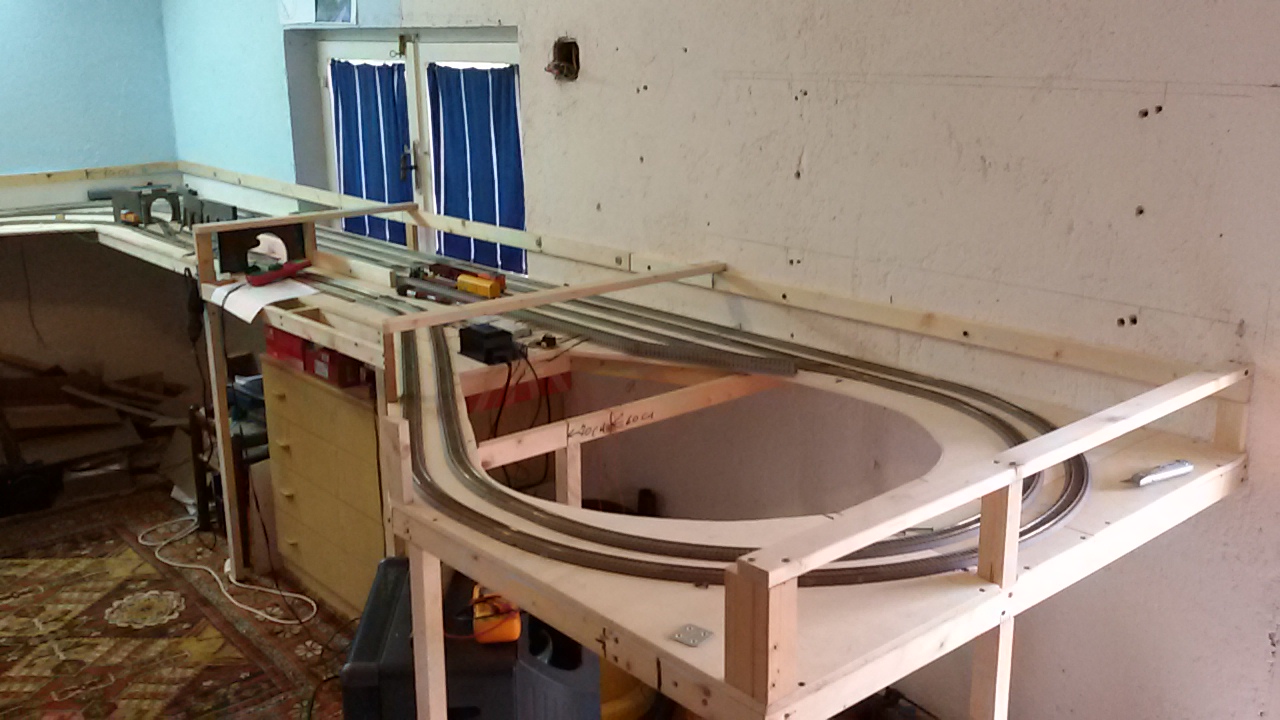

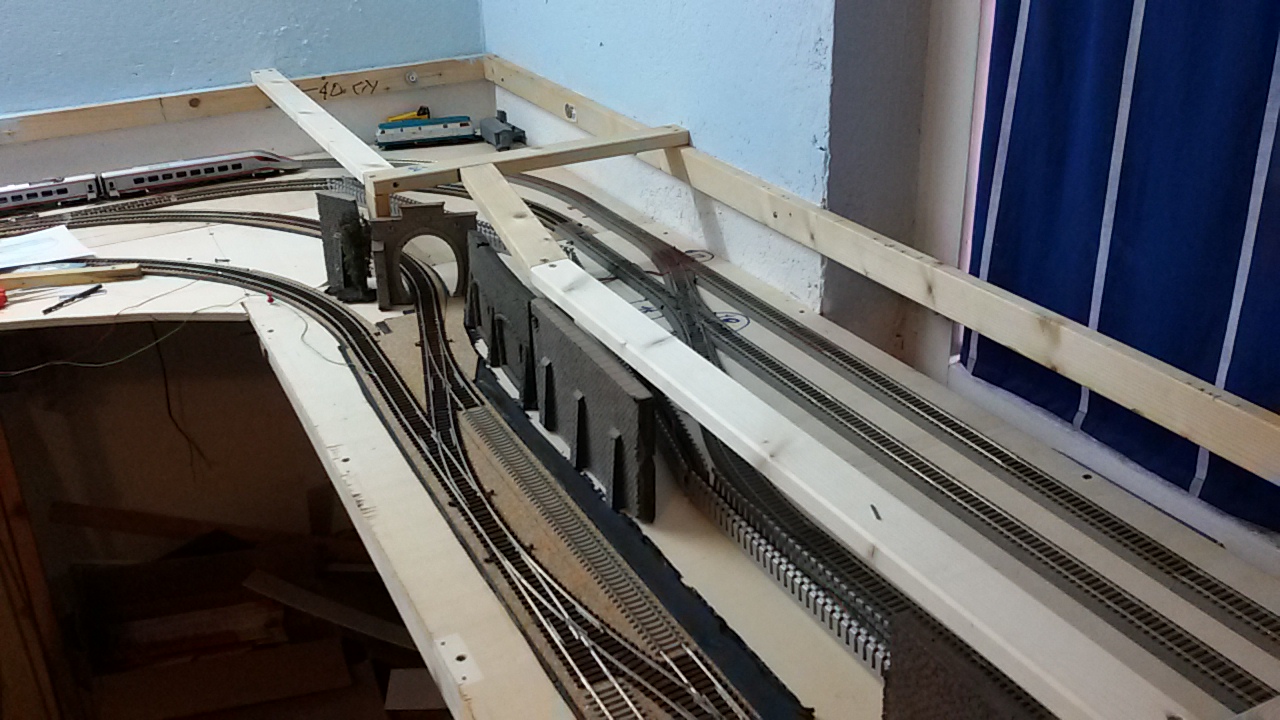

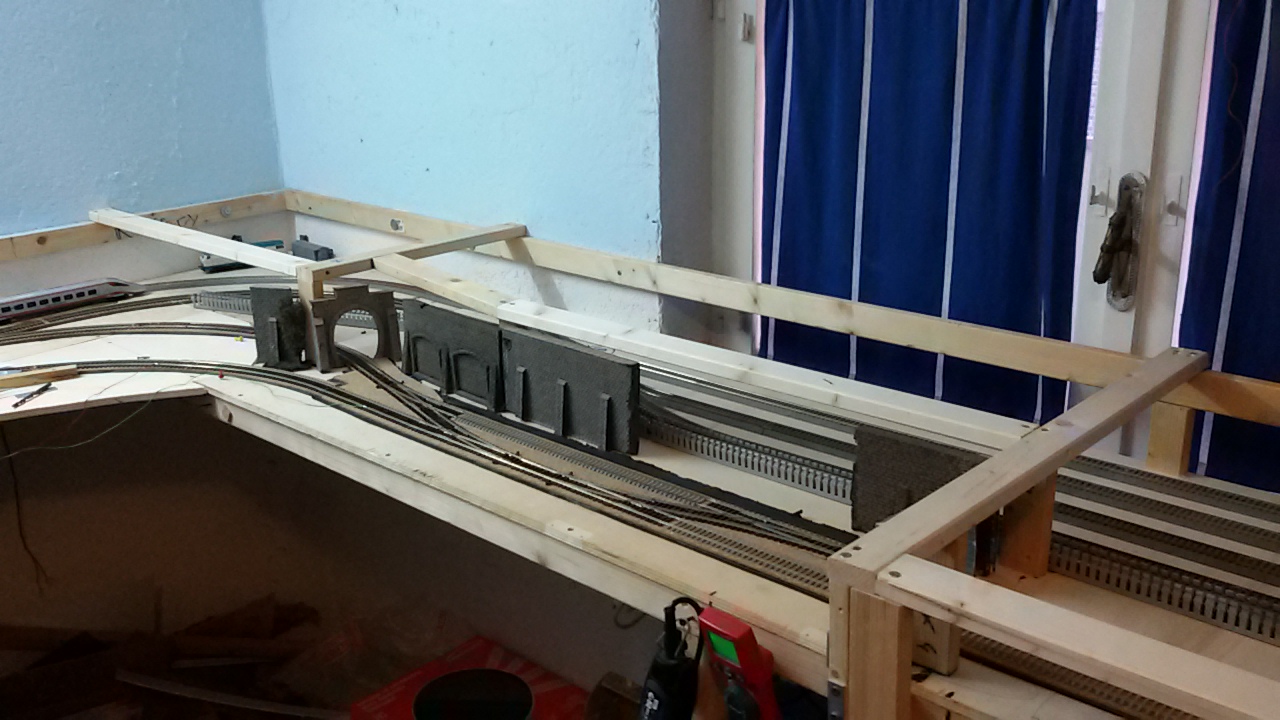

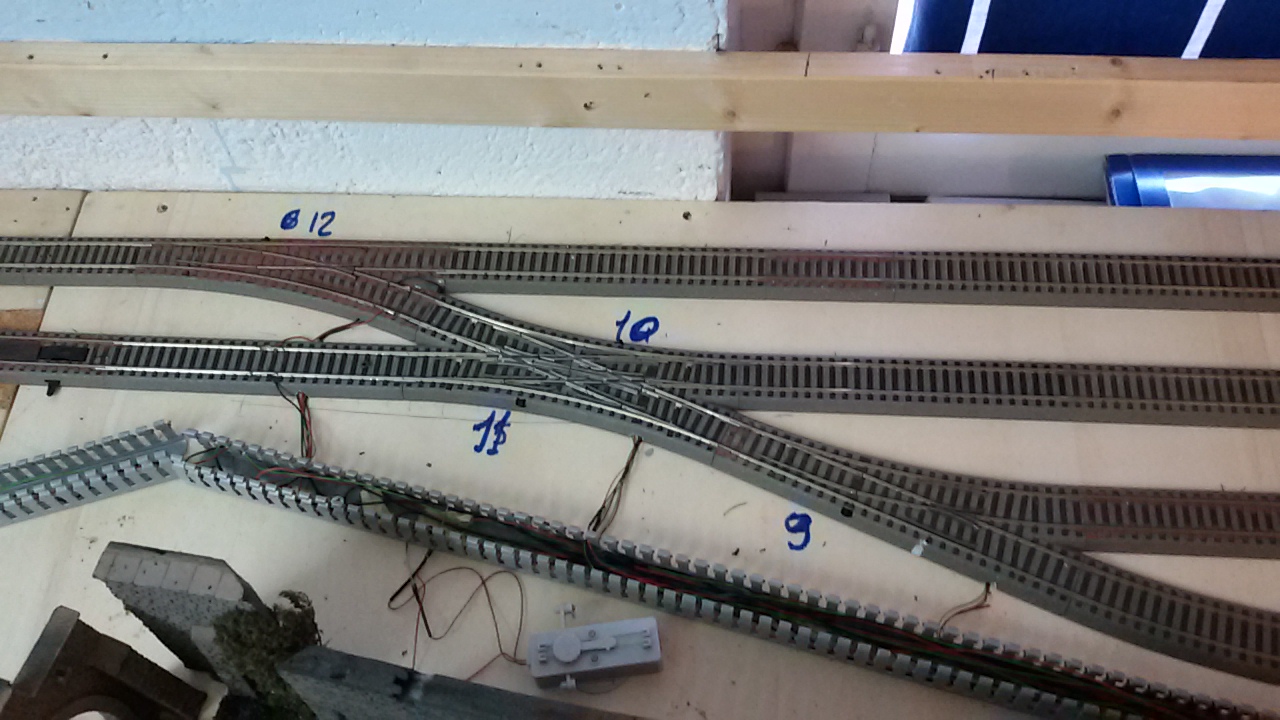

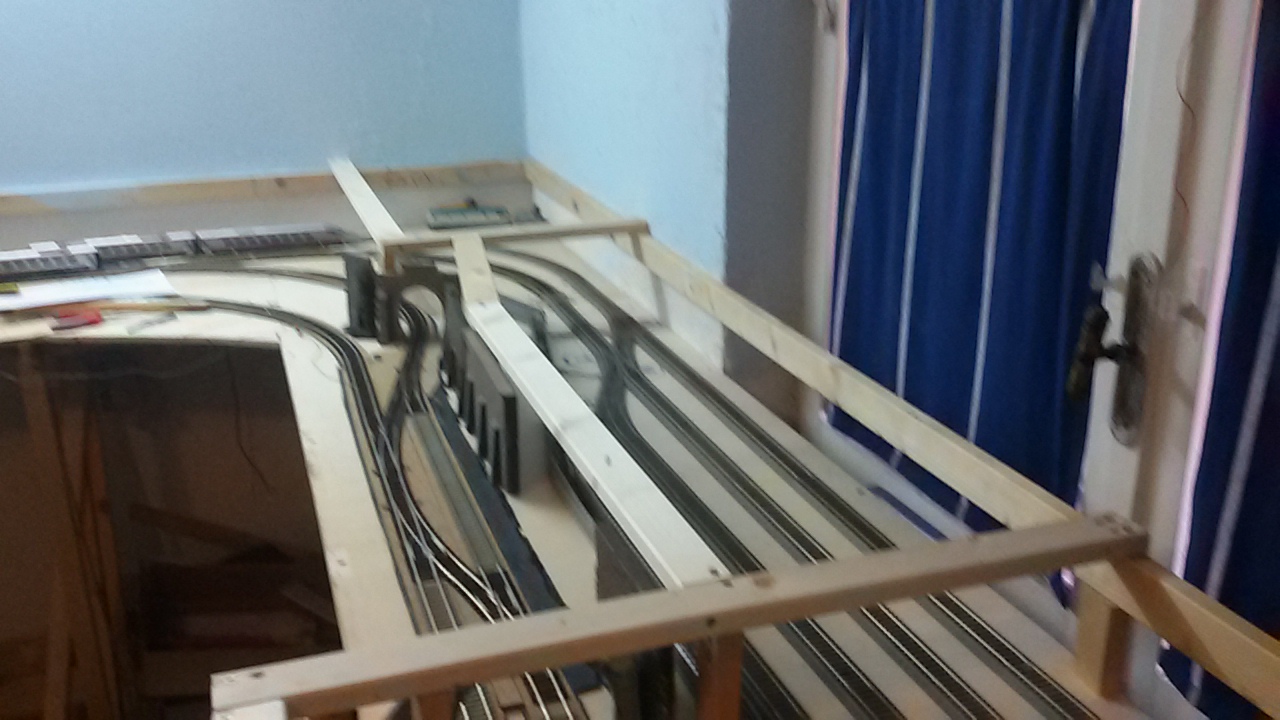

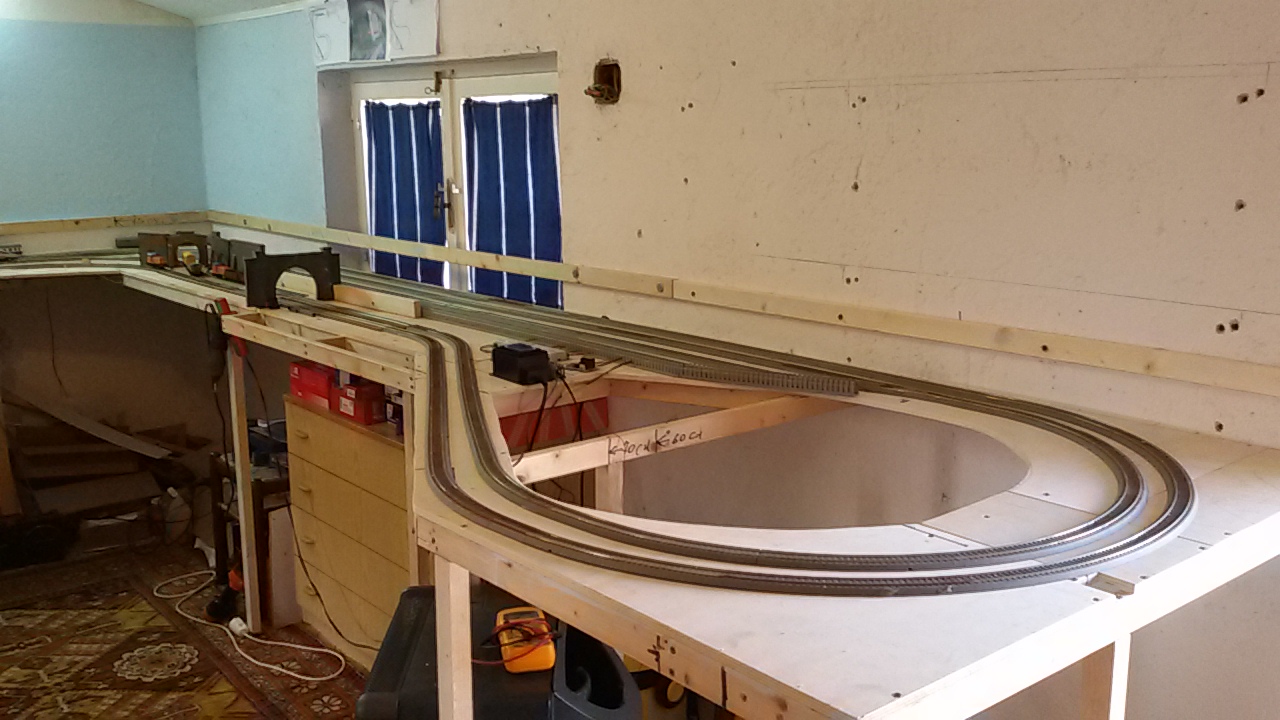

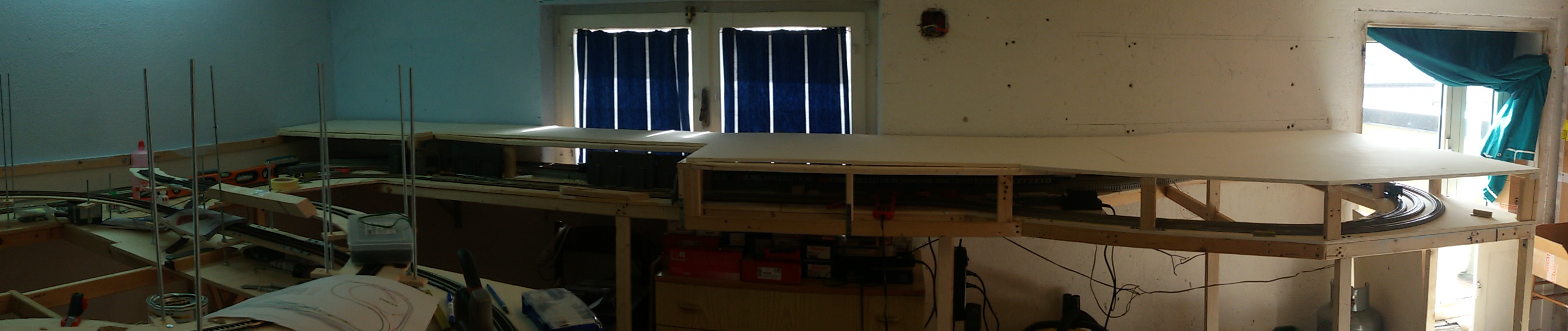

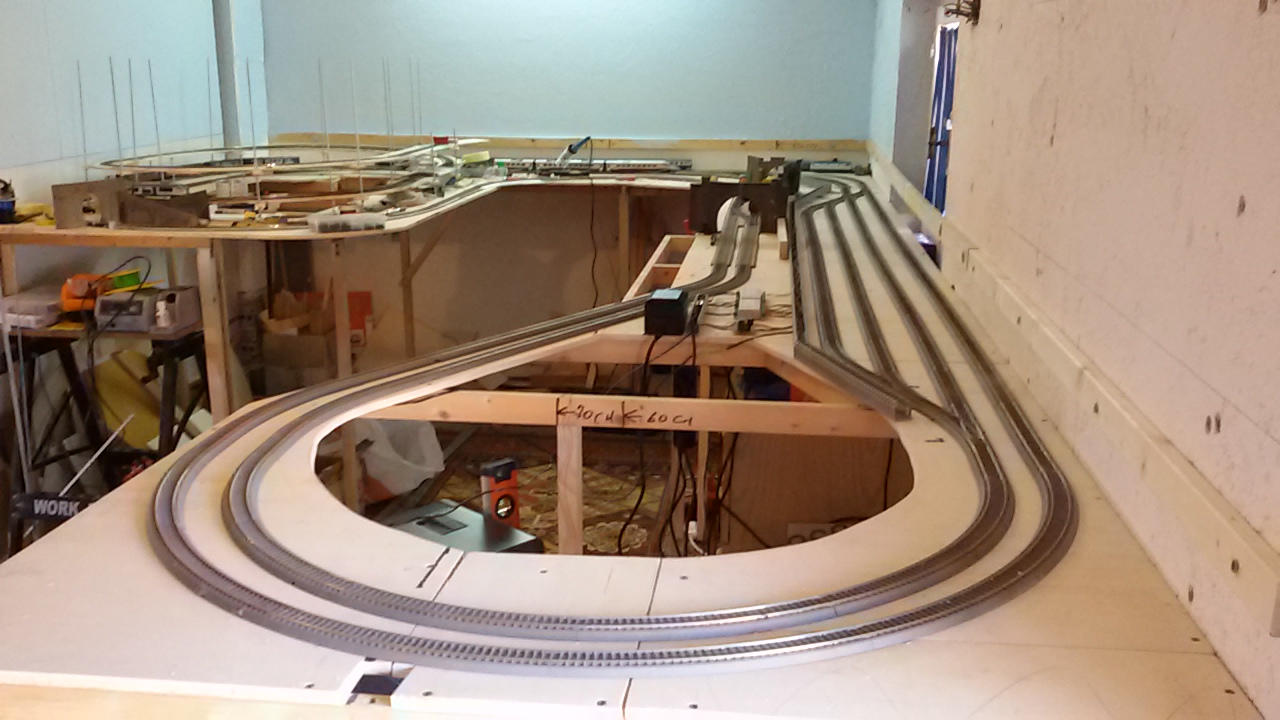

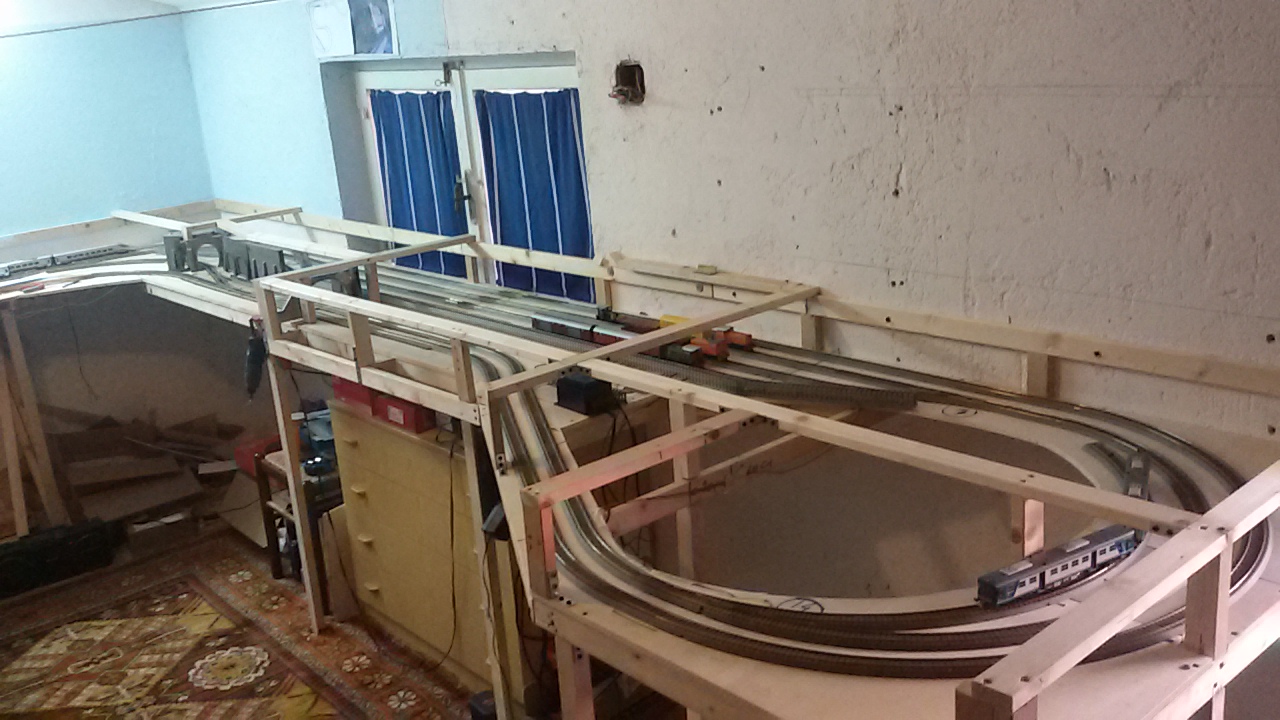

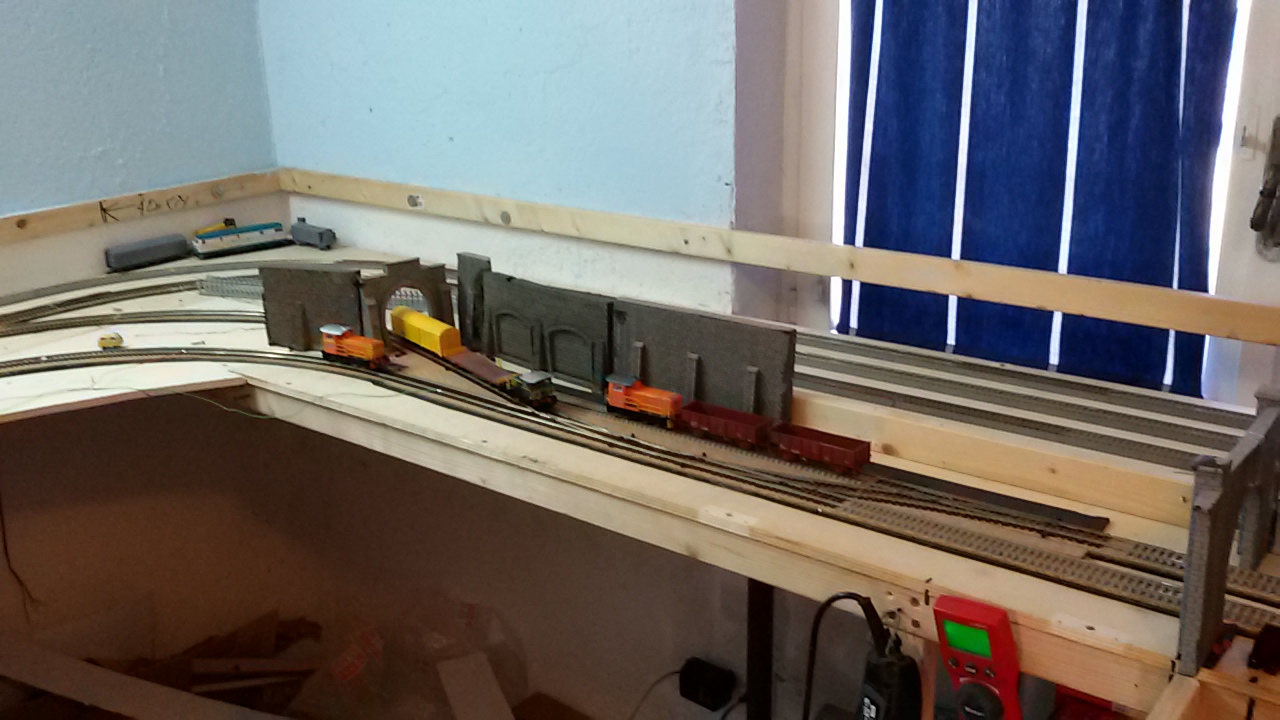

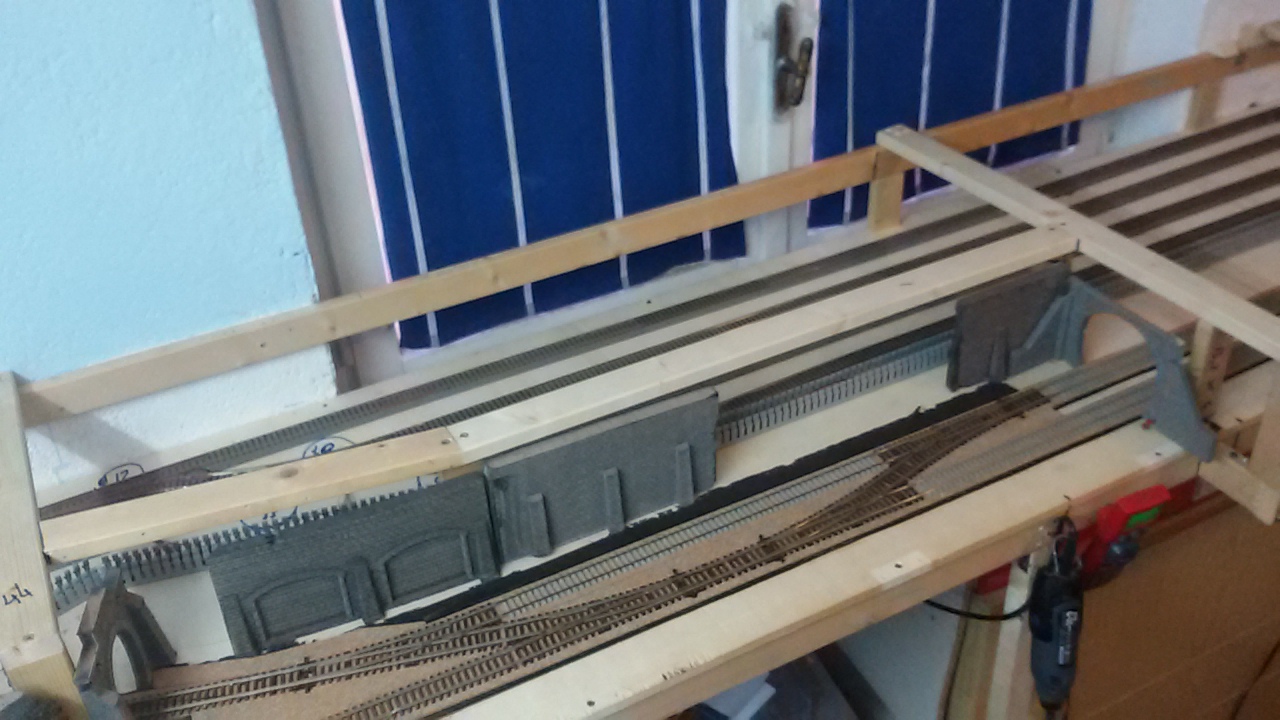

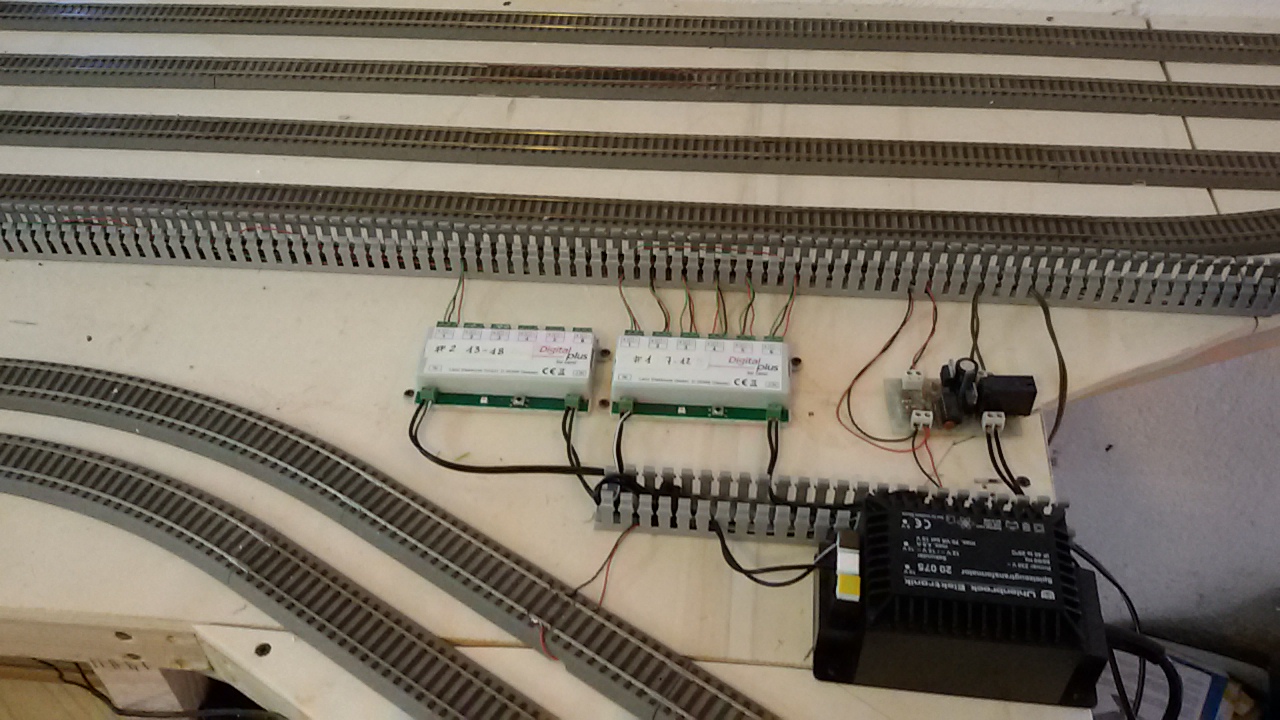

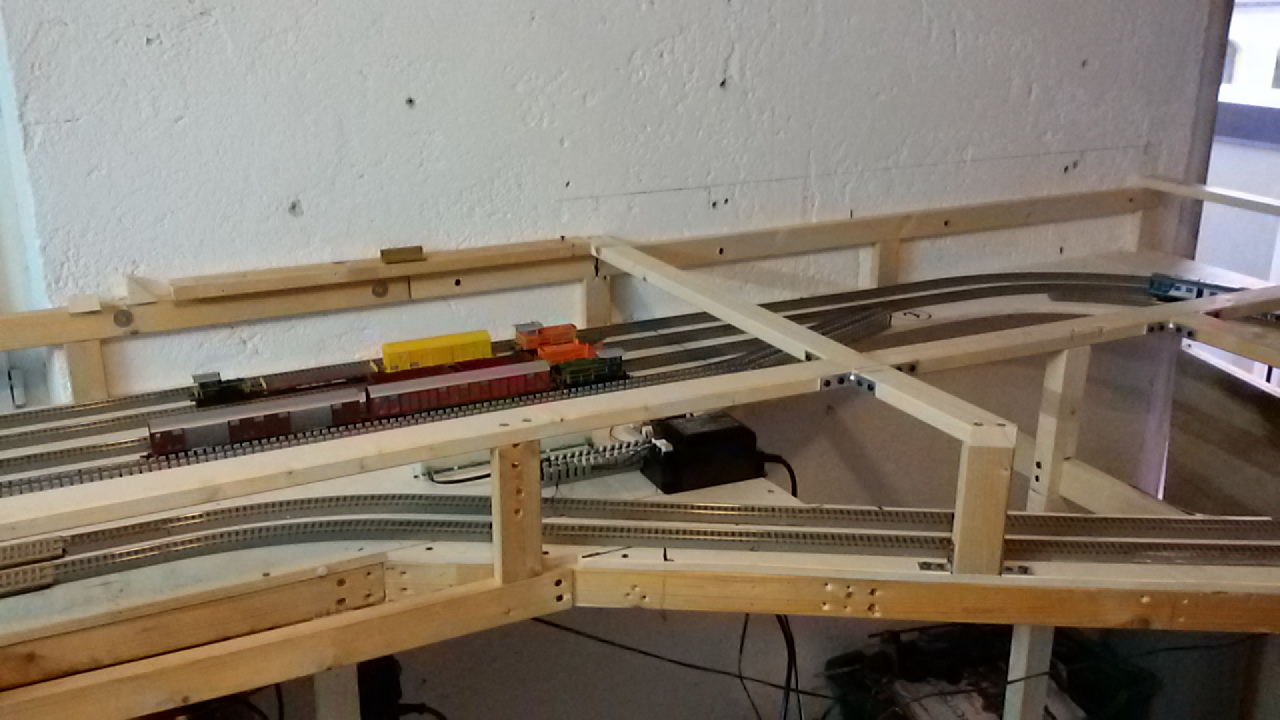

E adesso un po di foto.... :wink:



Immagine:
Immagine
315,53 KB

Immagine:
Immagine
305,29 KB

Immagine:
Immagine
296,72 KB

Immagine:
Immagine
361,58 KB

Immagine:
Immagine
327,86 KB

Immagine:
Immagine
346,98 KB

Immagine:
Immagine
299,38 KB

Immagine:
Immagine
338,87 KB

Immagine:
Immagine
285,2 KB

Immagine:
Immagine
307,75 KB

Immagine:
Immagine
353,15 KB

Immagine:
Immagine
310,94 KB

Immagine:
Immagine
295,04 KB

Immagine:
Immagine
322,42 KB
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
cararci
Socio GAS TT
Messaggi: 4478
Iscritto il: giovedì 4 ottobre 2012, 14:56
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Stato: Non connesso

Messaggio da cararci »

Gran bel progetto, giovanotto! Seguirò volentieri l'evoluzione dei lavori. Hai già in mente la paesaggistica?
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4171
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Messaggio da saverD445 »

Carlo grazie per il "giovanotto" :cool: :cool:

Si, ho già in mente il paesaggio , sulla parte della stazione di testa ci sarà un contesto più urbano , mentre in uscita sulle linee normale e scartamento ridotto, sono previste montagne, alberi e qualche vallata :cool:
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
cararci
Socio GAS TT
Messaggi: 4478
Iscritto il: giovedì 4 ottobre 2012, 14:56
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Stato: Non connesso

Messaggio da cararci »

Mettici Xu Nuraghe! E non scherzo: un piccolo villaggio nuragico.
Avatar utente
58dedo
Socio GAS TT
Messaggi: 1968
Iscritto il: mercoledì 19 dicembre 2012, 17:17
Nome: diego
Regione: Lombardia
Città: Rovellasca
Stato: Non connesso

Messaggio da 58dedo »

Tuoni fulmini saette e nubrifagi sono previsti nelle prossime settimane!!! Non ci credo!!! Si è messo seriamente a creare un bellissimo progetto.... complimenti Vale....mi piace.
Adesso non ti fermare e aggiornamenti settimanali :wink:
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4171
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Messaggio da saverD445 »

Diego... Occio alla grandine... :cool: :cool:

Carlo.... Non aver fretta.... :wink: :wink:
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
liftman
Socio GAS TT
Messaggi: 7522
Iscritto il: domenica 29 gennaio 2012, 14:40
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Messaggio da liftman »

Bel progetto Valerio, devi però metterci anche un'azienda per la produzione del cannonau, per avere sempre scorte per le fiere :wink:
Ciao! Rolando
Avatar utente
Egidio
Messaggi: 12503
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Messaggio da Egidio »

Davvero un gran bel progetto. Davvero coraggioso da parte tua aver ricominciato da capo e rivisto quanto da te fatto fino ad ora. E' altrettanto
vero che quando non si e' soddisfatti si e' pronti a ripartire da zero...... La passione e' la passione e va seguita ed assecondata sempre !! Saluti. Egidio. :cool:
Egidio Lofrano
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9417
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Messaggio da adobel55 »

Che roba, dove vuoi arrivare al soffitto ??
Ciao
Adolfo
Avatar utente
magin81
Socio GAS TT
Messaggi: 287
Iscritto il: lunedì 5 novembre 2012, 23:42
Nome: davide
Regione: Campania
Città: Cellole
Stato: Non connesso

Messaggio da magin81 »

Ciao amico,
che dire un bel progetto e incredibile la velocità con cui stai andando avanti. Sul fatto di aver trovato il giusto equilibrio, beh ci hai fatto penare un pochino, soprattutto per la gestione di quel benedetto cappio :smile: :smile: :smile: :smile: :smile: :smile: .
Sono contento del lavoro che sta venendo fuori, si vede che ti piace molto.
Continua cosi.

Davide
Davide
Avatar utente
littlejohn
Socio GAS TT
Messaggi: 1293
Iscritto il: sabato 24 dicembre 2011, 13:17
Nome: Gian Luca
Regione: Sardegna
Città: CAGLIARI
Stato: Non connesso

Messaggio da littlejohn »

Carissimo Amico mio, dirti che è un bel lavoro potrei essere tacciato di conflitto di interessi.
A prte gli scherzi è veramente un bel lavoro, pulito, ben progettato e ben costruito.
Bravo. Per quanto mi riguarda gli sviluppi li seguo più che in diretta :wink: :wink: .
Ci vediamo presto.
Cordialmente
Gian Luca "Littlejohn"
Gian Luca "Littlejohn" - Il plastico della Val di LEO -1^parte - Modulo (doppio) TT "Stazione Campeda"- Modulo "Nuraghe OES" TT
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14813
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Messaggio da MrMassy86 »

Complimenti Valerio, gran bel progetto, mi pace molto :grin:
Speriamo che penelope se ne sia andata per sempre ed ora ci delizi con aggiornamenti costanti sui lavori, quello fatto fino ad ora è eccellente :cool:
Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
fabio
Messaggi: 1264
Iscritto il: lunedì 17 dicembre 2012, 14:16
Nome: fabio
Regione: Lazio
Città: roma
Stato: Non connesso

Messaggio da fabio »

naturalmente mi associo ai complimenti per il "sudato" progetto
e non devi ringraziare per i consigli tra amici è il minimo!

ps.
colgo l'occasione per ricordarti che non ancora ricevuto ne il bonifico ne il cannonau :geek: :geek:
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4171
Iscritto il: mercoledì 2 maggio 2012, 21:07
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Messaggio da saverD445 »

Amici... Grazie a tuTTi per i complimenti..
Ed ora.. Piccolo aggiornamento...

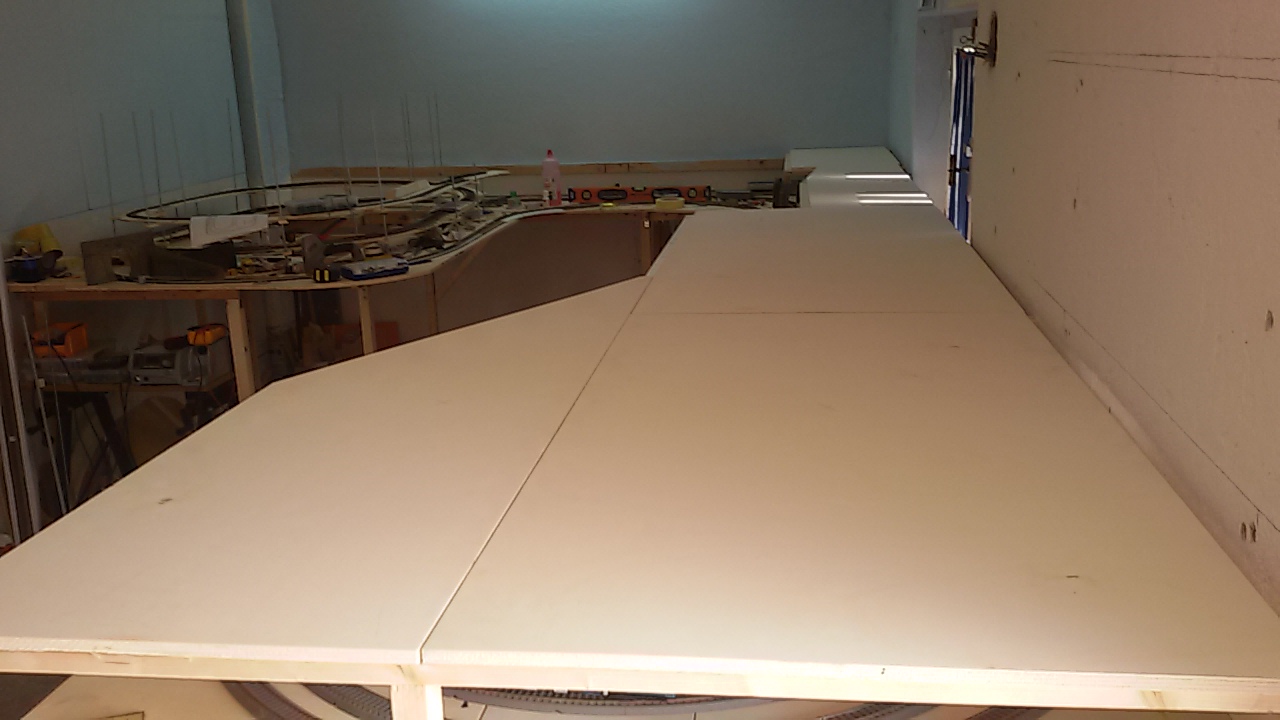

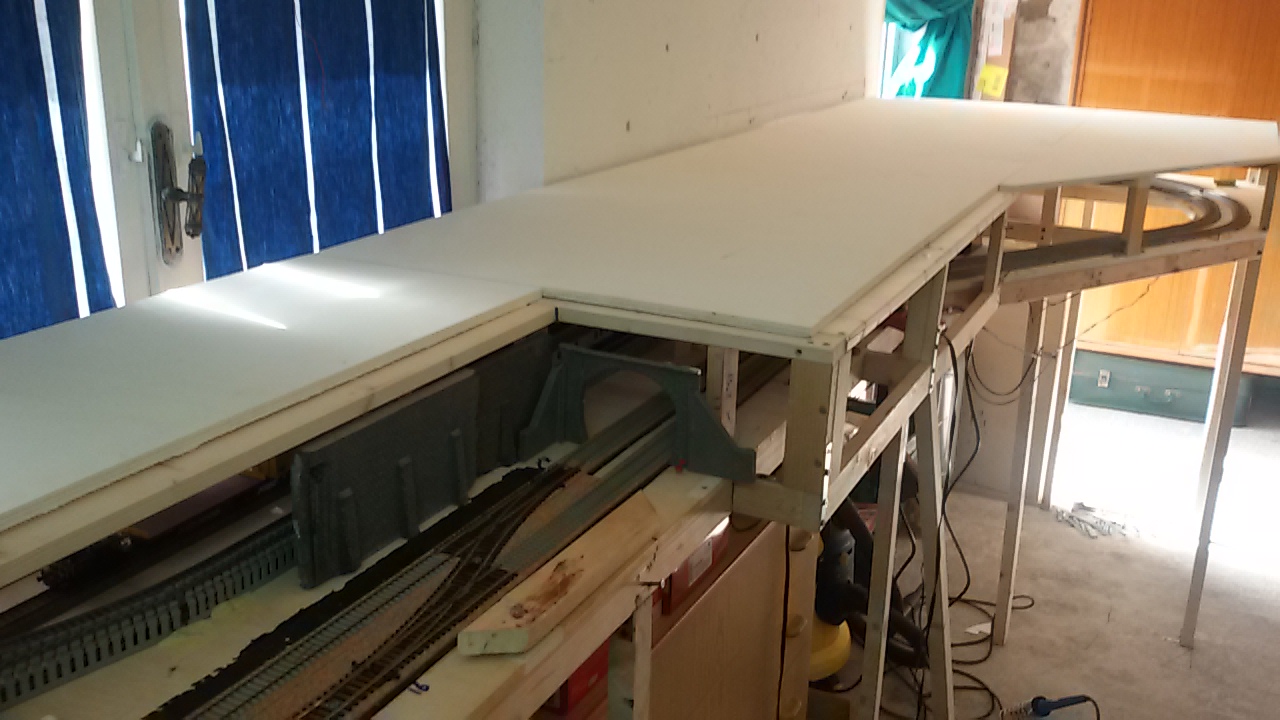

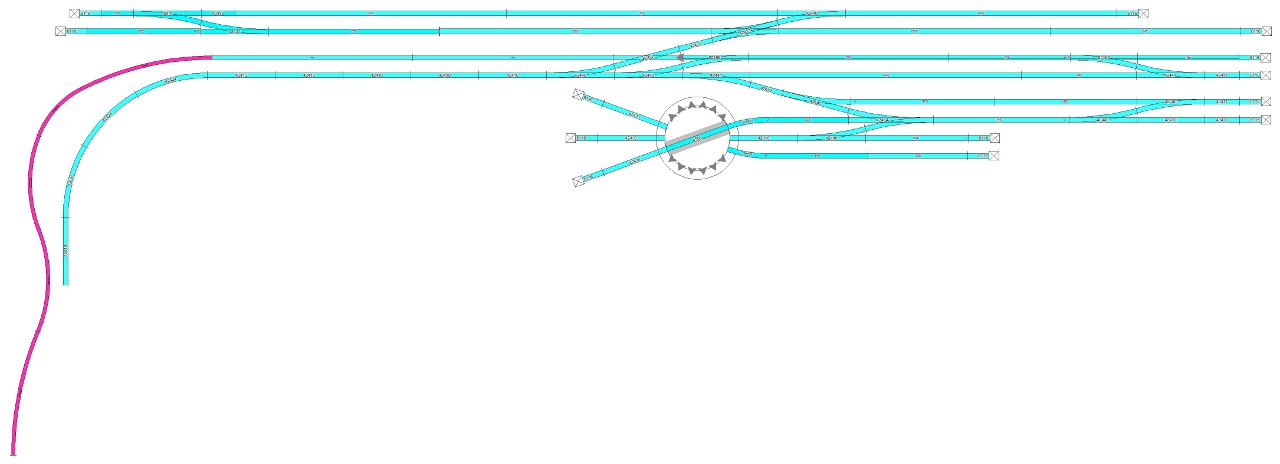

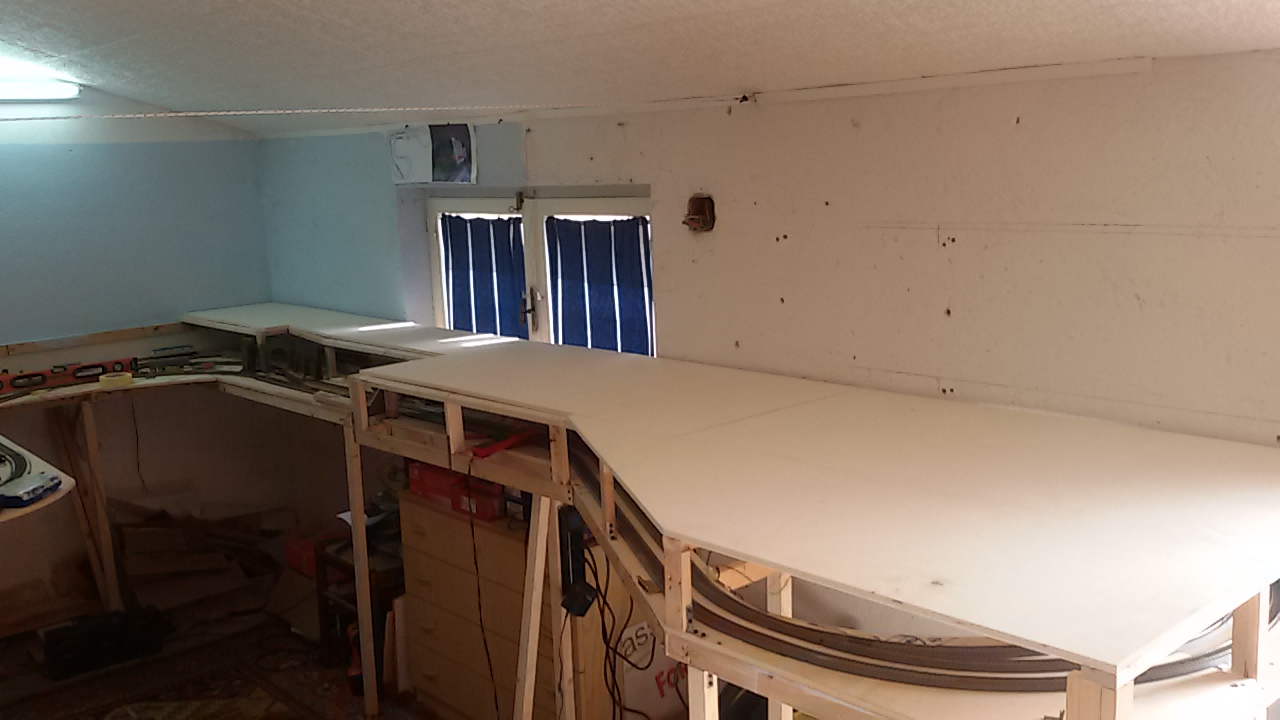

Il piano della stazione di testa...



Immagine:
Immagine
209,17 KB

Immagine:
Immagine
233,98 KB

Immagine:
Immagine
226,48 KB

Immagine:
Immagine
288,29 KB

Immagine:
Immagine
429,89 KB

Immagine:
Immagine
221,45 KB
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14813
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Messaggio da MrMassy86 »

Molto bene Valerio, i lavori procedono spediti e ben fatti :grin: Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
littlejohn
Socio GAS TT
Messaggi: 1293
Iscritto il: sabato 24 dicembre 2011, 13:17
Nome: Gian Luca
Regione: Sardegna
Città: CAGLIARI
Stato: Non connesso

Messaggio da littlejohn »

Mitico!!!! Ottimo lavoro.
Gian Luca "Littlejohn"
Gian Luca "Littlejohn" - Il plastico della Val di LEO -1^parte - Modulo (doppio) TT "Stazione Campeda"- Modulo "Nuraghe OES" TT
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4663
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Messaggio da MrPatato76 »

Spettacolo!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
Flavio
Socio GAS TT
Messaggi: 1134
Iscritto il: domenica 20 gennaio 2013, 12:57
Nome: Flavio
Regione: Lombardia
Città: Rozzano
Stato: Non connesso

Messaggio da Flavio »

Progetto molto interessante e ottimo avanzamento dei lavori.
Continua così e tienici aggiornati. :grin:
Flavio - C.M.P. Club Modellismo Pavese - GAS TT
Avatar utente
v200
Socio GAS TT
Messaggi: 9772
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Stato: Non connesso

Messaggio da v200 »

:wink: :grin: :grin:
Avanti così Valerio, ottimo lavoro!
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Avatar utente
fabio
Messaggi: 1264
Iscritto il: lunedì 17 dicembre 2012, 14:16
Nome: fabio
Regione: Lazio
Città: roma
Stato: Non connesso

Messaggio da fabio »

:wink: :wink: :wink: :wink: :wink: :wink: :wink: :wink:
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola
Avatar utente
Egidio
Messaggi: 12503
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Messaggio da Egidio »

Alla grande Valerio !! Saluti. Egidio. :cool:
Egidio Lofrano
Avatar utente
max63
Messaggi: 306
Iscritto il: lunedì 20 febbraio 2012, 13:19
Nome: Massimo
Regione: Lazio
Città: Sutri
Stato: Non connesso

Messaggio da max63 »

Bene Valerio, finalmente sei tormato al lavoro! Bel progetto, ti seguo con grande interesse come sempre!
Max63 - Massimo
Avatar utente
dilan
Messaggi: 3959
Iscritto il: martedì 7 maggio 2013, 7:32
Nome: Antonino
Regione: Lombardia
Città: Scanzorosciate
Stato: Non connesso

Messaggio da dilan »

Progetto interessante, buon lavoro.
Antonio
Avatar utente
58dedo
Socio GAS TT
Messaggi: 1968
Iscritto il: mercoledì 19 dicembre 2012, 17:17
Nome: diego
Regione: Lombardia
Città: Rovellasca
Stato: Non connesso

Messaggio da 58dedo »

uèèè Amico, sembre quasi un lavoro da professionista!! :wink:

Ora mi stai convincendo, sembra proprio che sei deciso con questo progetto, ma sei sicuro? Non hai qualche dubbio? Convinto? :grin: :grin: :grin: :grin:

ahahahahahah!

Complimenti mastro Geppetto, stai costruendo proprio un impianto da professionista :wink:
