Il mio plastico: primi passi...

[Massimo Salvadori]

Comincia ad essere un progetto intrigante, avanti così !

[adobel55]

L'ultimo progetto può andare bene, solo un chiarimento, perchè hai inserito un raddoppio nella linea a valle, potresti lasciarla unica e se serve potresti usare un pezzo della line PaP come raddoppio dove è allo stesso livello.
Così potresti inserire un binario in più nella stazione grande terminante con un tronchino per la partenza e l'arrivo dei treni destinati al PaP stazione di montagna.
Spero di essermi spiegato.
Ciao.
Adolfo

[Egidio]

Tracciato interessante. Mi intriga molto l'idea suggerita dal Doc......... Saluti. Egidio.

[Docdelburg]

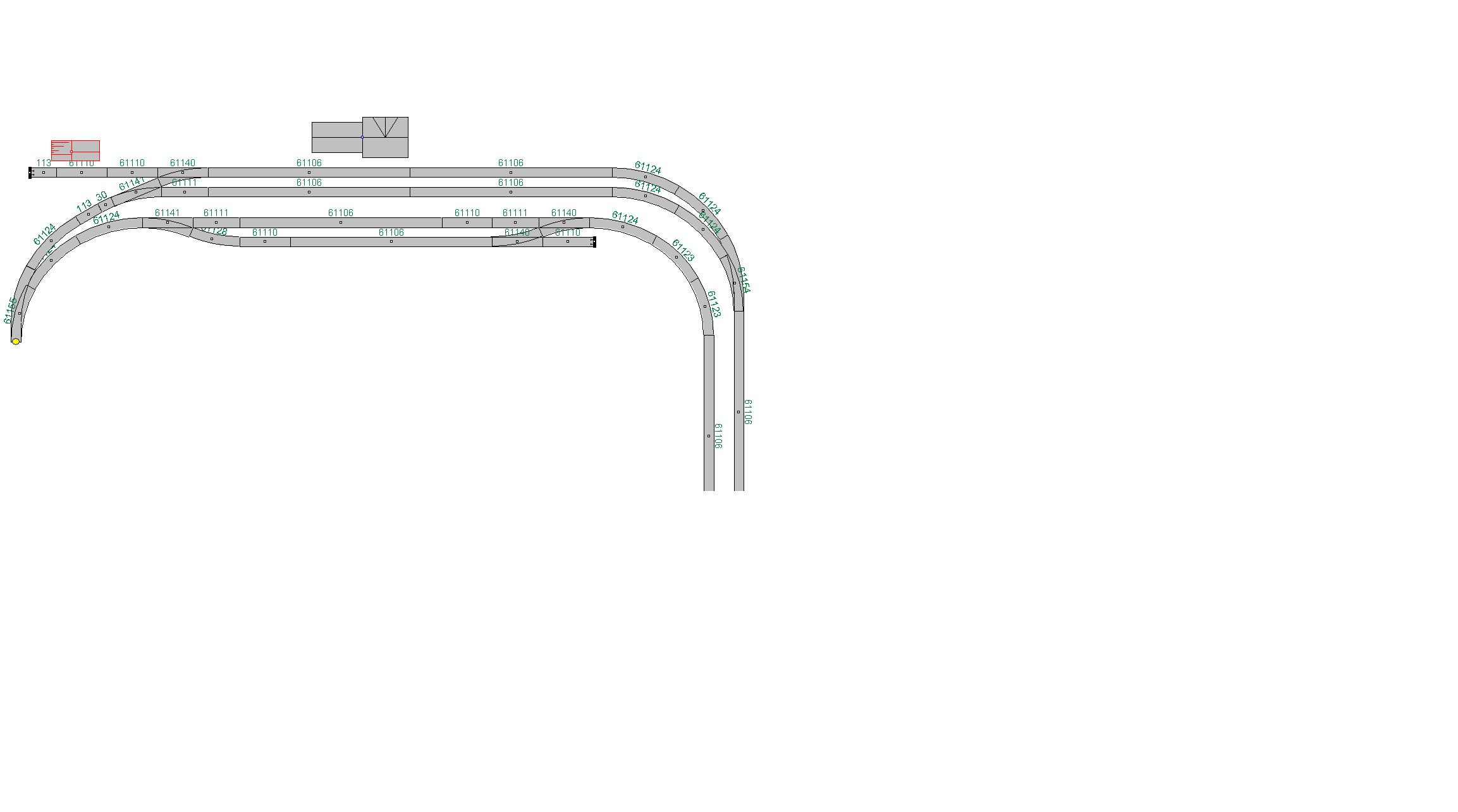

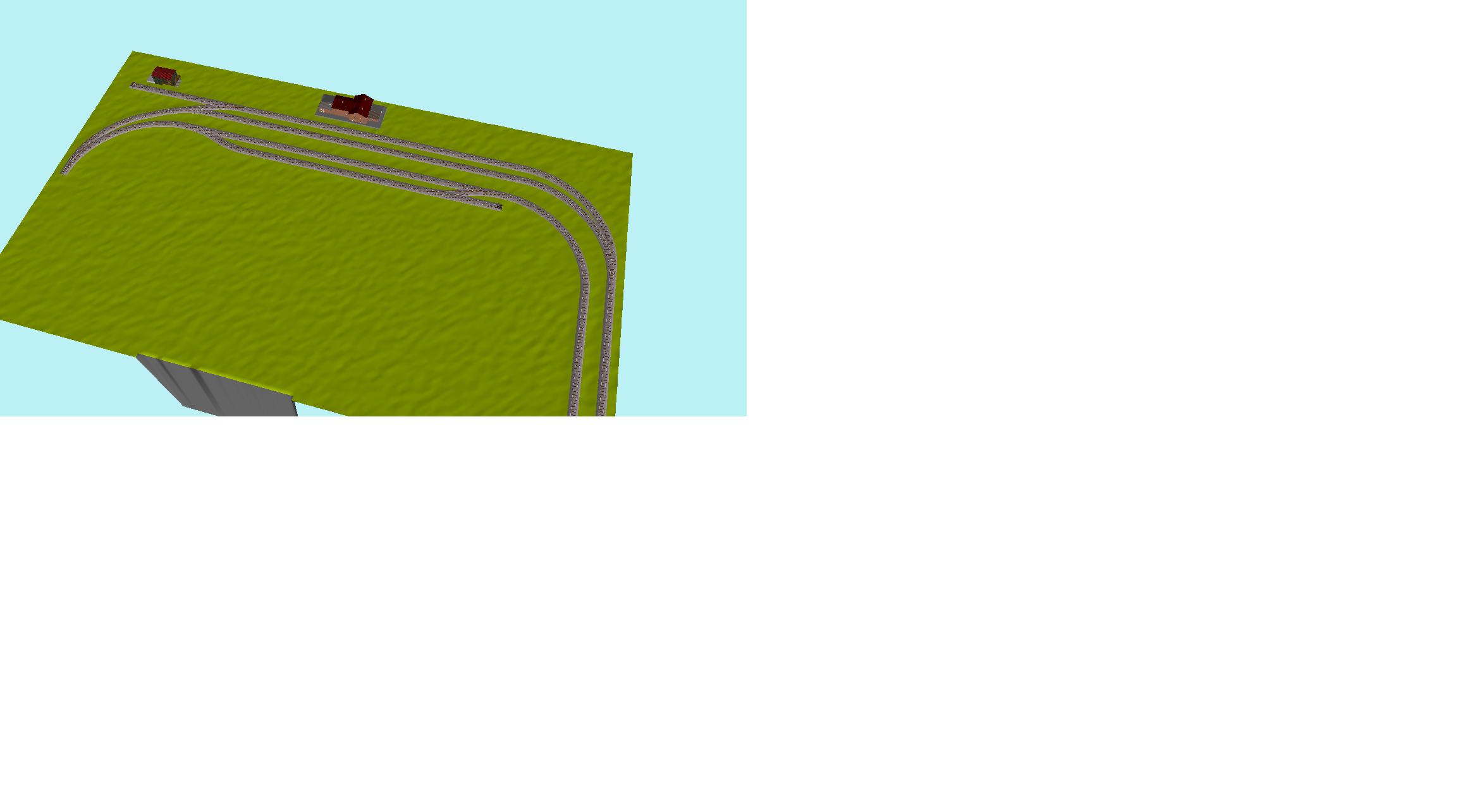

Io pensavo ad un tracciato così, con quattro binari di stazione di cui i due principali belli lunghi e un paio per il traffico locale (linea PAP) e qualche merci in sosta.
La linea davanti, quella che dicevo di tenere più in basso e che qui ho omesso insieme agli anelli di ritorno, diventa una linea di parata dove ammirare il convoglio in transito.

Immagine:

91,46 KB

Immagine:

94,31 KB

[Docdelburg]

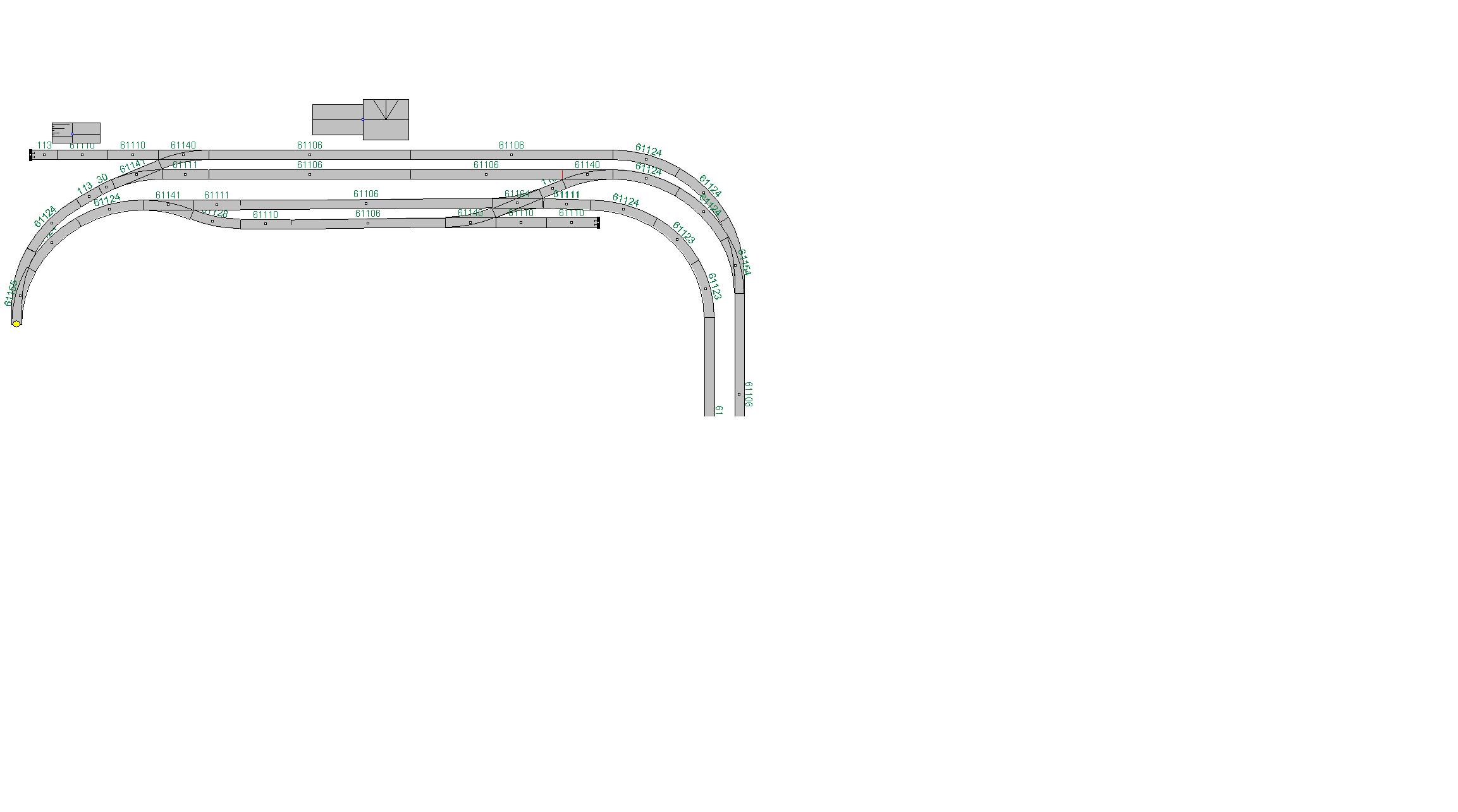

Così, con l'incrocio, diventa ancora più realistico e interessante per tutta una serie di manovre.

Immagine:

92,77 KB

[Sange]

Grazie Doc... Grazie Mauro..
SIETE FANTASTICI. .

Mauro mi giretto il progetto in Scarm ??

[marcobaldi]

Attendo di vedere un po' di foto #128516;#128516;#128516;

[Sange]

hai hai hai non ne salto fuori... non riesco a chiudere a sx (curva di ritorno R3).. questioni di ingombri

[Docdelburg]

hai hai hai non ne salto fuori... non riesco a chiudere a sx (curva di ritorno R3).. questioni di ingombri

Gentilmente mi dai le misure esatte a tua disposizione che fatico a calcolarne esattamente dai tuoi post, grazie.

[Sange]

Ciao Mauro ti allego il file di Scarm con il piano ed i relativi ingombri massimi..

Piano.rar (815 Bytes)

[Sange]

Oggi proprio non cavo un ragno dal buco

il mio ARMAMENTO è ROCO GEOLINE
attualmente dispongo di

14 curve R3
21 dritti G200
1 dritto G185
1 deviatore curva sx
1 deviatore curva dx
1 devitore Sx
1 controcurva

[Docdelburg]

Ciao Mauro ti allego il file di Scarm con il piano ed i relativi ingombri massimi..

Piano.rar (815 Bytes)

Dammi quelle maledette misure in numeri arabi! Non uso Scarm e anche aprendo il file le misure, per me, sono intuitive...[:(!]

[Sange]

1650 x 3000 x 2800

sostanzialmente un ferro di cavallo

il lato sx è 1650 con una massima sporgenza di 100

il lato stazione è 3000 con una sporgenza max di 70

il lato dx è 2800 che chiude con un anello r2 perchè la massima sporgenza è di 88

[Docdelburg]

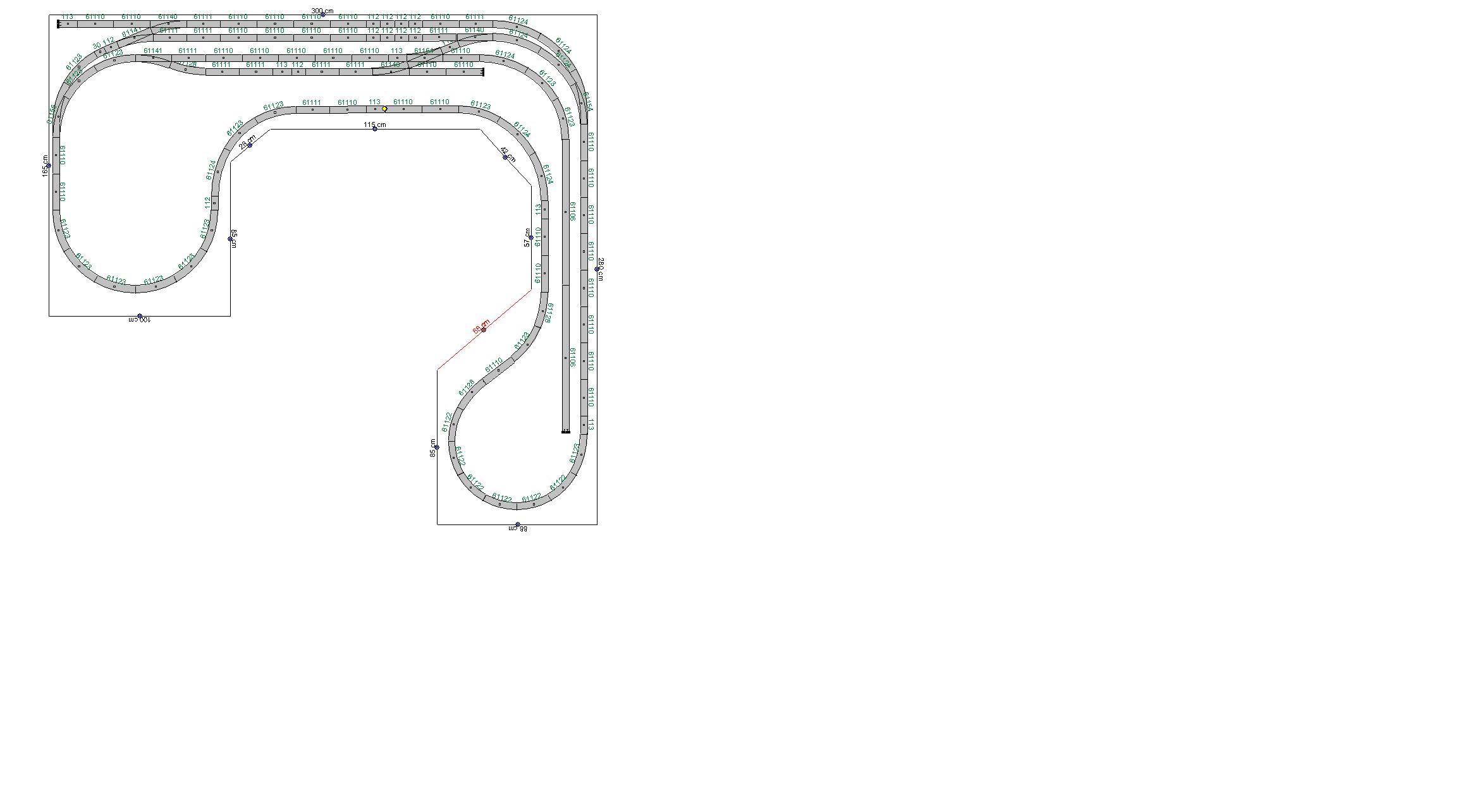

Ecco un possibile adattamento ai tuoi spazi.
Ho messo i binari corti tipo 61112 e 61113 nel caso non volessi usare i flessibili da tagliare di misura, cosa che ti consentirebbe di sfruttare lo spazio in modo più intensivo.

Immagine:

121,96 KB

[Sange]

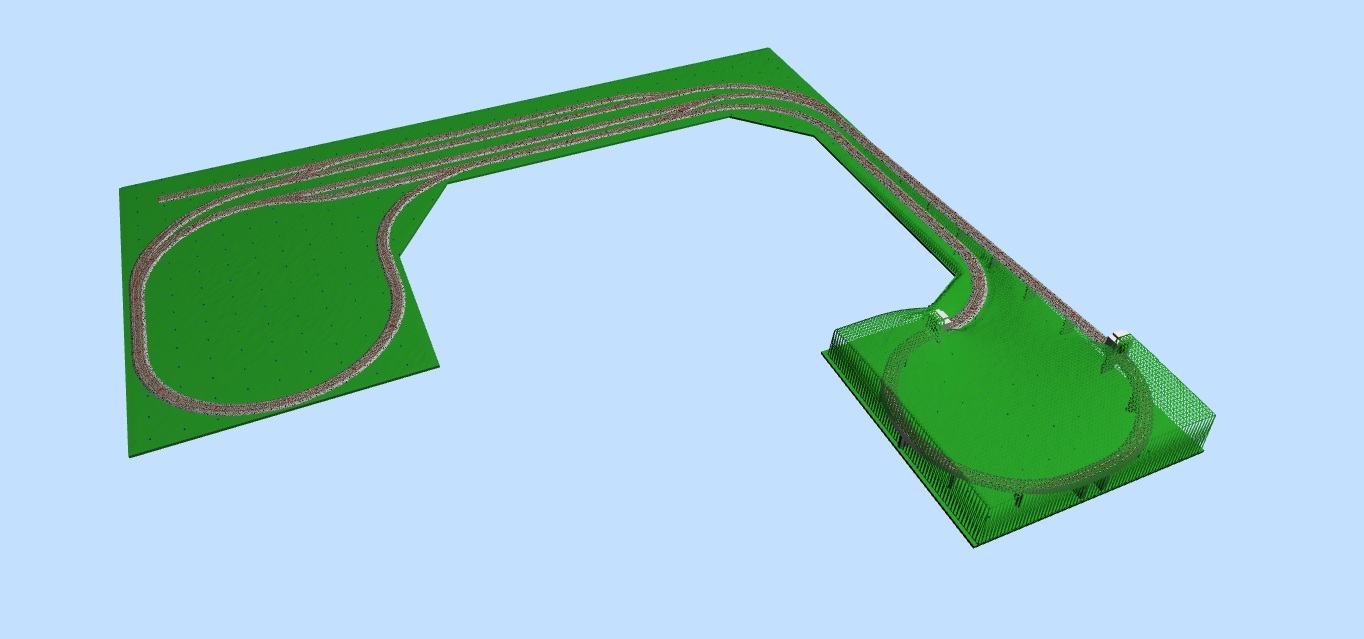

Dopo una notte insonne, penso di aver coniugato i consigli , graditissimi , del Dot e di Adolfo.

Se non ho fatto altri casini.. io partirei in questa direzione.



Immagine:

104,75 KB

[saverD445]

Direi che il Doc ha partorito un bel progetto...

[Sange]

Direi che il DOC è il numero 1, e quindi parto con il suo progetto, per il mio plastico (giochino di parole voluto)

Grazie DOC....

[MrMassy86]

Davvero un bel progetto Massimiliano

[Docdelburg]

Grazie Pierluigi, ma non esageriamo.....[:I]

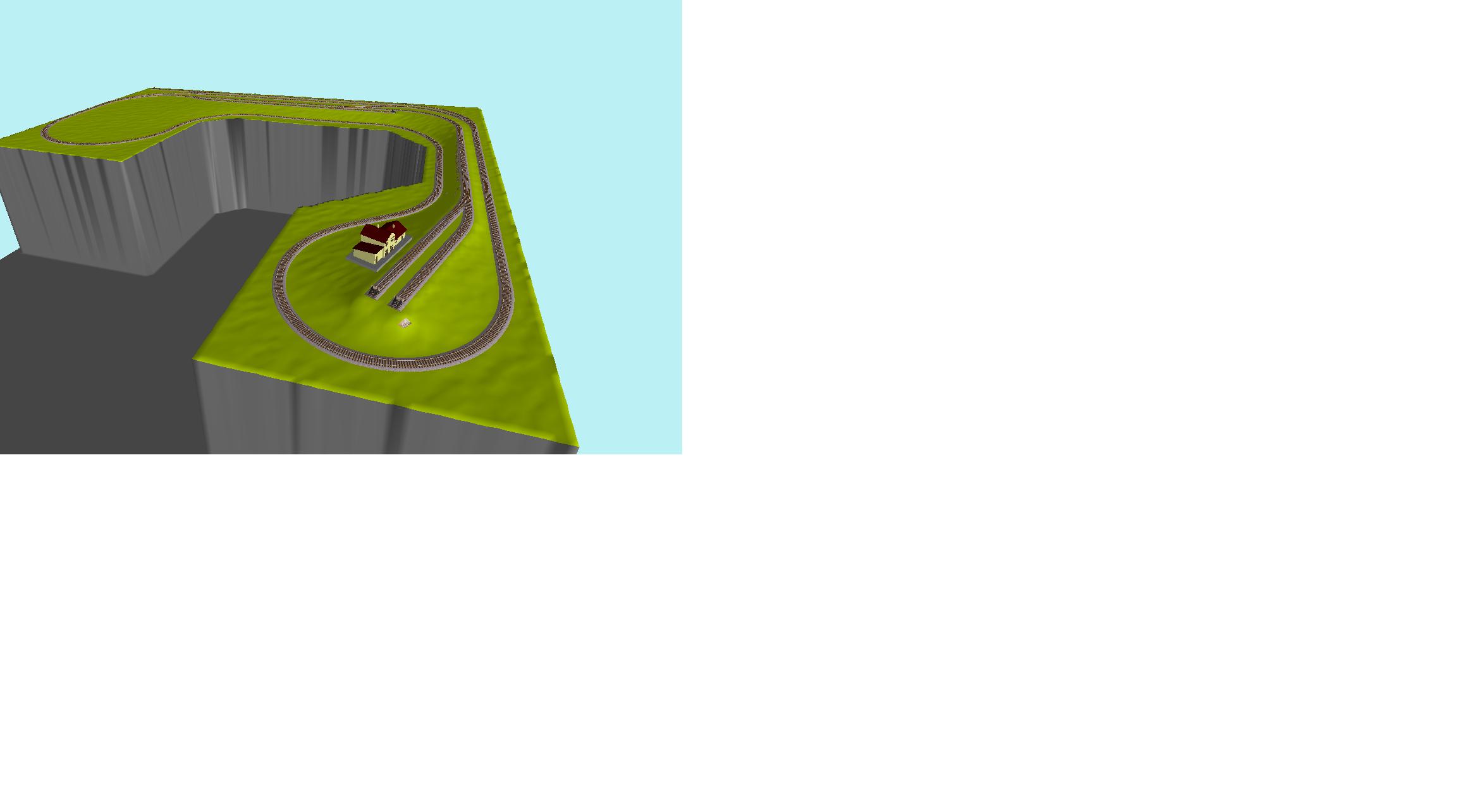

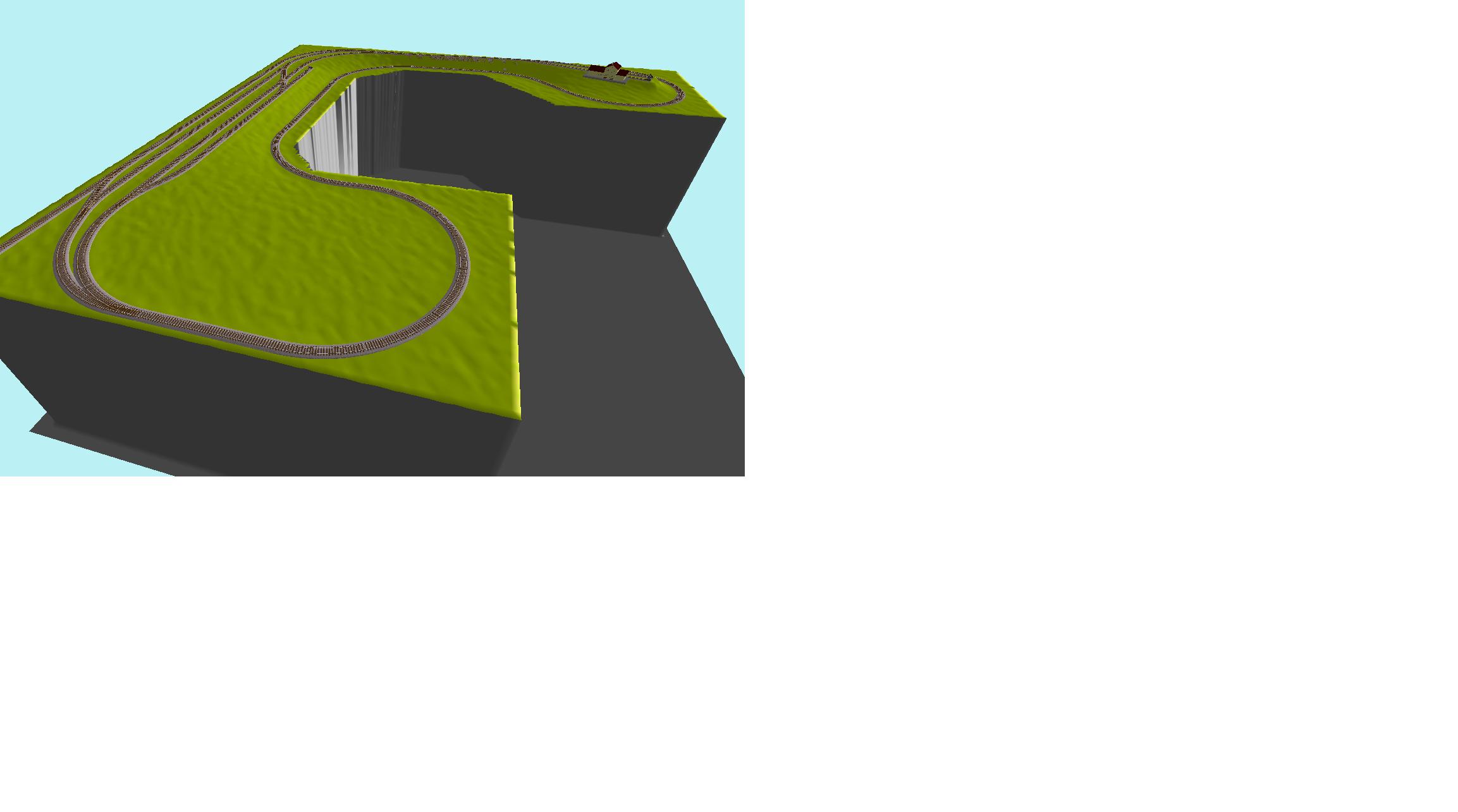

Ti propongo un paio di viste 3D per avere un'idea (forse) più chiara.

Immagine:

90,05 KB

Immagine:

100,36 KB

Mi rimane il dubbio se per caso non volessi fare un doppio piano binari con un piccola stazione nascosta di 2-3 binari per meglio vivacizzare le manovre. Appena ho un attimo ti metto questa variante così puoi valutare se di tuo interesse.

[Docdelburg]

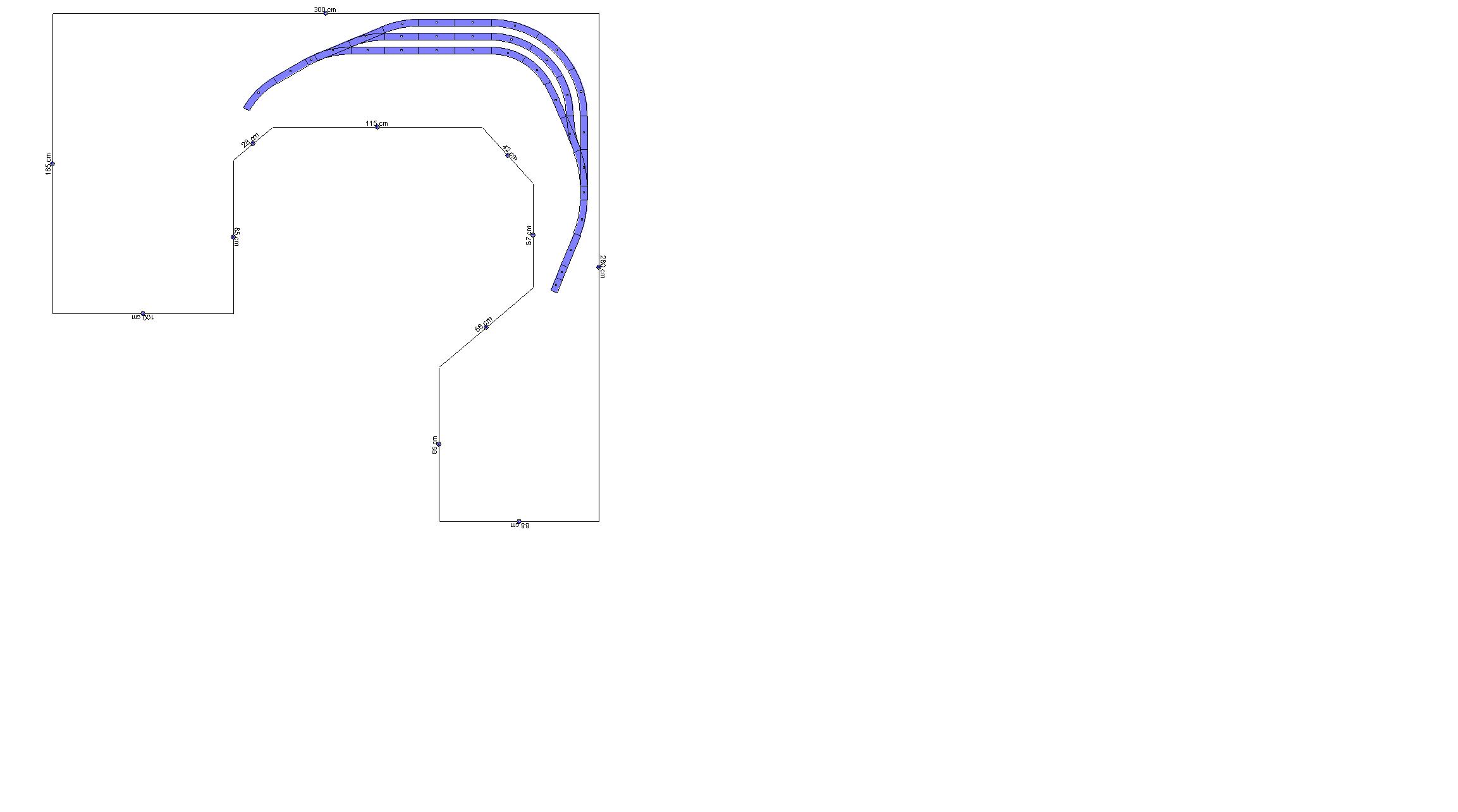

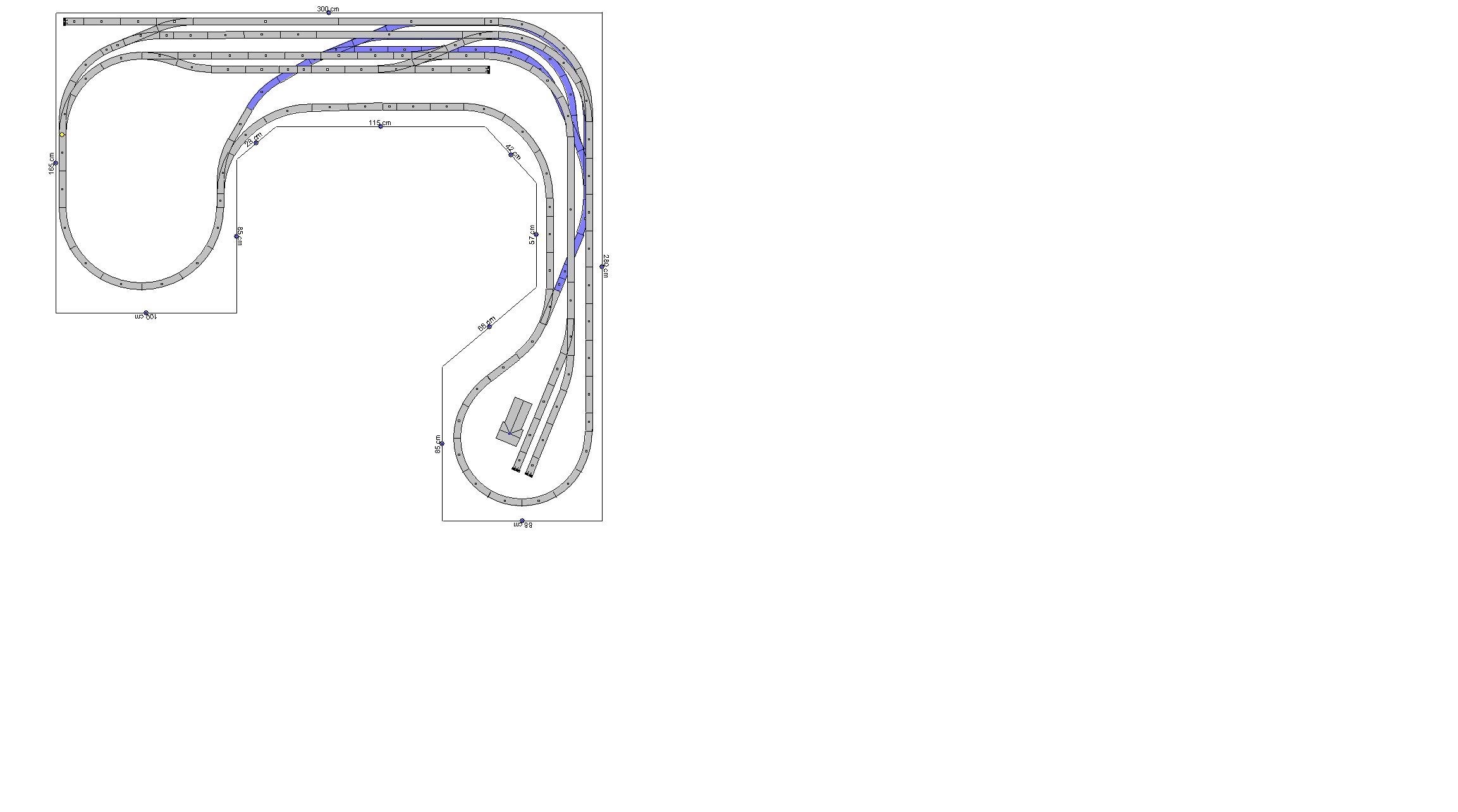

Ecco, intendevo una cosa così, accennata un pò di corsa.....
Ovviamente devi considerare che nella prima proposta, senza stazione nascosta, ho tenuto pendenze delle rampe all'1,5% con binario di parata più basso della stazione di 45 mm.
Qui dovremmo raddoppiare le pendenze e arrivare al 3% per guadagnare almeno 85-90 mm utili a far passare i rotabili sotto la stazione di superficie.

Immagine:

114,86 KB

Immagine:

75,41 KB

Mi sono permesso questa variante perchè di solito l'appetito.....vien mangiando!

[Sange]

Mamma mia che spettacolo..
Ma ti ricordo che sono un principiante, questo è il mio primo plastico
non sarà troppo difficile ??
La prima paura è .. come faccio a fare la stazione nascosta ??
Devo fare un altro piano ??

[MrMassy86]

Pierluigi prenditi tutto il tempo, è vero che è il tuo primo plastico ma se hai la possibilità di realizzare la stazione nascosta non scartare l'idea, il progetto del Doc mi piace molto, la stazione nascosta aumenta il realismo di movimentazione di qualsiasi plastico, te lo dico io che purtroppo non ce l'ho e anche per questo sto valutando l'idea di riniziare da capo

In riferimento a quanto chiedi è esatto, per la realizzazione della stazione nascosta occorrono due livelli, comunque anche nel primo progetto del Doc, la linea di parata è ad un livello inferiore, quindi avresti comunque due livelli, tre se consideri la stazione di testa più alta

Massimiliano

[Sange]

Si Massimiliano hai ragione..
mi sai dire l'altezza che devo tenere per la stazione nascosta ??

[MrMassy86]

Pierluigi per far passare i treni sotto la stazione principale come ti ha detto scritto Mauro nel suo post ci vogliono almeno 85-90 mm, meglio anche 100mm l'importante è non superare la pendenza del 3%, ma dal progetto di Mauro essa viene rispettata Massimiliano

[Sange]

OK .. non sono proprio geppetto ma penso d potercela fare
