Modulo "formaggino"

[marioscd]

leggendo la discussione dul plastico dei ragazzi nella nuova sede del GasTT, mi è caduto l'occhio sul possibile layout del plastico TT che sarà possibile installare fisso li dentro.
A causa degli spazi ristretti il layout è per forza di cose molto ridotto... e allora mi è venuta in mente la soluzione "uovo di Colombo" che gli amici dell'allora CFB avevano studiato per il loro modulare Fremo e che anche noi del CMP abbiamo adottato su quel tipo di modulare, ovvero il cosiddetto... modulo speciale "formaggino" che consente di organizzare curve diverse dai canonici 90° ma da utilizzarsi solo ed esclusivamente in occasioni particolari, quando lo spazio è tiranno e si devono ottenere layout particolari.

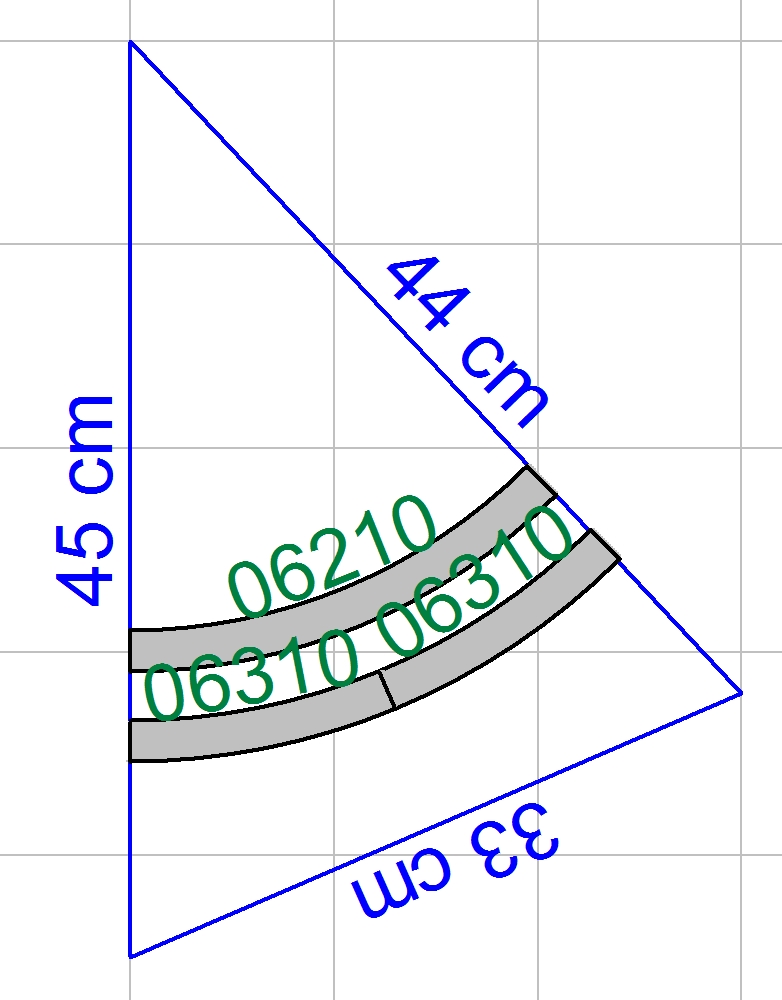

In pratica il modulo (anzi... I moduli, perchè ne serviranno diversi) sono due semplici testate normate montate ad angolo tra di loro con una coppia di curve standard inserite in modo da definire l'angolo dello spicchio (consigliato sarebbe di 30° ma anche 45° può andare). Questi mini moduli non necessitano di gambe e sono solitamente scenografati con la sola massicciata ed erba. Vi assicuro che tolgono moltissimo d'impaccio e consentono modularità notevoli! qua un esempio schizzato al volo giusto per far capire il concetto:

Immagine:

194,08 KB

ciao

[liftman]

Se non ci sono rischi per il colesterolo, pare una cosa buona [:o)]

[Massimo Salvadori]

Geniale come tutte le cose semplici

[Andrea]

Mi pare un'idea da tenere in seria considerazione.
Per scaramanzia aspettiamo la formalizzazione dell'accordo con il comune di Settimo M.se.
Non escluderei anche un eventuale "modulo gastronomico", ben più capiente di questo.

[Edgardo_Rosatti]

Ottima idea Mario!

[cararci]

Coincidenze! Ieri stavo ragionando sulla stessa cosa, pensando a spazi non usuali nelle mostre, come nel caso di Malpensa, dove la presenza di tre pareti costringe a qualche acrobazia. Tra l'altro moduli del genere non necessiterebbero di gambe e la loro struttura sarebbe molto semplificata.
Inoltre si potrebbe pensare a curve bivalenti, come quella realizzata da Flavio, e perciò in numero inferiore.

[Sange]

il formaggino è sempre buono

[adobel55]

Chi lo realizzerà non deve avere gatti in giro.
Una domanda, perchè le testate hanno lunghezze diverse cm 45 e cm 44 ??.
Ciao.
Adolfo

[Riccardo]

che domande Adolfo......?
il cm. in meno se l'hè magnato qualche topino ......
comunque è una soluzioni geniale !!!

[marioscd]

i 44 e 45 cm sono solo casuali, ho buttato giù velocemente lo schizzo su Wintrack ma il mio intento era quello di dare un'idea. In realtà, poi, a seconda del tipo di curve che si sceglieranno non è detto che il modulo venga uno spicchio triangolare perfetto ma potrebbe essere più comodo un modulo trapezoidale. A fare i disegni precisi, ammesso che la cosa vi piaccia, penso che potrà essere l'esperto Riccardo, molto più bravo di me col CAD! Ovviamente dovrà poi essere prese in considerazione anche la curva "opposta", ovvero quella con le testate invertite ed i binari vicini al vertice del triangolo. Per i nostri moduli di raccordo le cose sono più semplici in quanto la testata Fremo è simmetrica pertanto il modulo può essere montato con angolo ad "aprire" o a "chiudere" indifferentemente.

ciao
