BR 17

Messaggio da lorelay49 » dom lug 26, 2020 1:31 pm

Ciao a tutti, è un pò che non metto in condivisione i miei lavori ed oggi voglio rendervi partecipi di un mio progetto relativo ad un acquisto fatto recentemente, ho acquistato una BR17 della Roco nuovissima, mai usata, era di un collezionista tedesco ed è stata per circa10/15 anni chiusa nella sua scatola senza mai sgranchire le sue bielle. Dunque acquistata ad un'asta su Ebay per 55,00€ è arrivata una decina di giorni fa e appena ho aperto la confezione mi è scattata la voglia di renderle giustizia; i particolare della cabina erano a dir poco affascinanti tanto erano dettagliati ma il colore uniforme nero non faceva vedere i dettagli.... che fare???
Mi sono cimentato nel cercare di aprirla ma non cera verso, non si riusciva a trovare il meccanismo che sbloccava la cabina dalla caldaia e dal biellismo, prova che ti riprova finalmente riesco a staccare il tutto senza rompere nulla e allora fuoco alle micce.
Nelle immagini si può vedere il lavoro che è stato fatto ed è ancora in fase di esecuzione, spero che possa dare ispirazione anche se è da pazzi iniziare un'impresa del genere.......

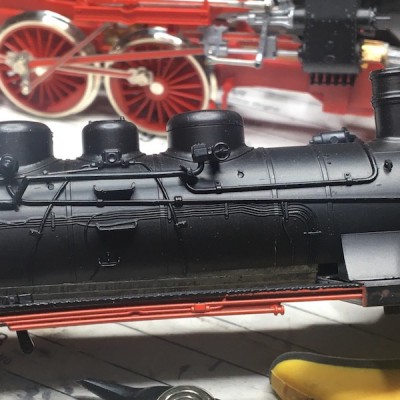

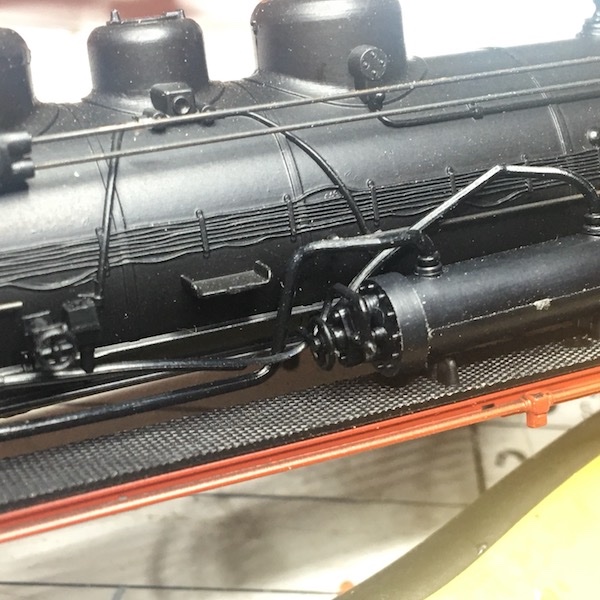

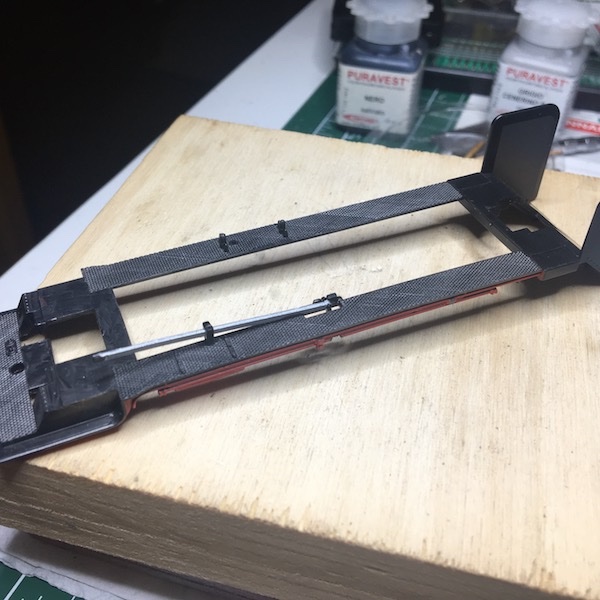

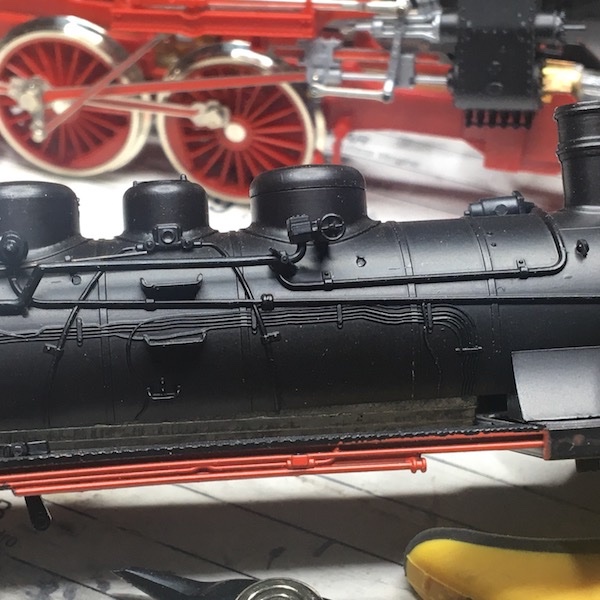

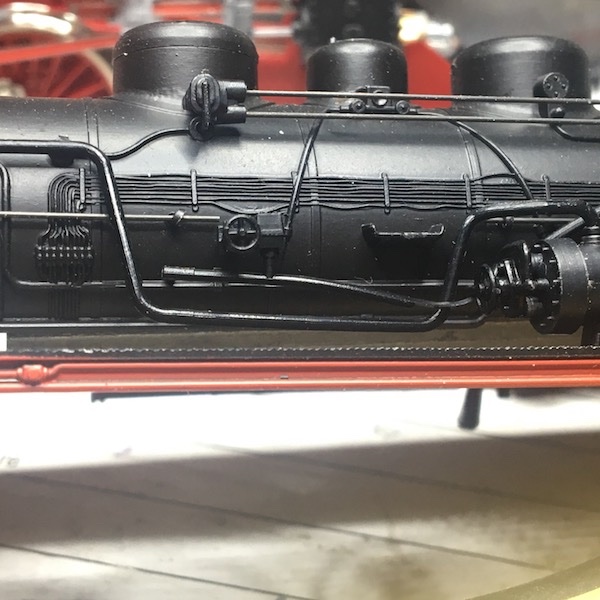

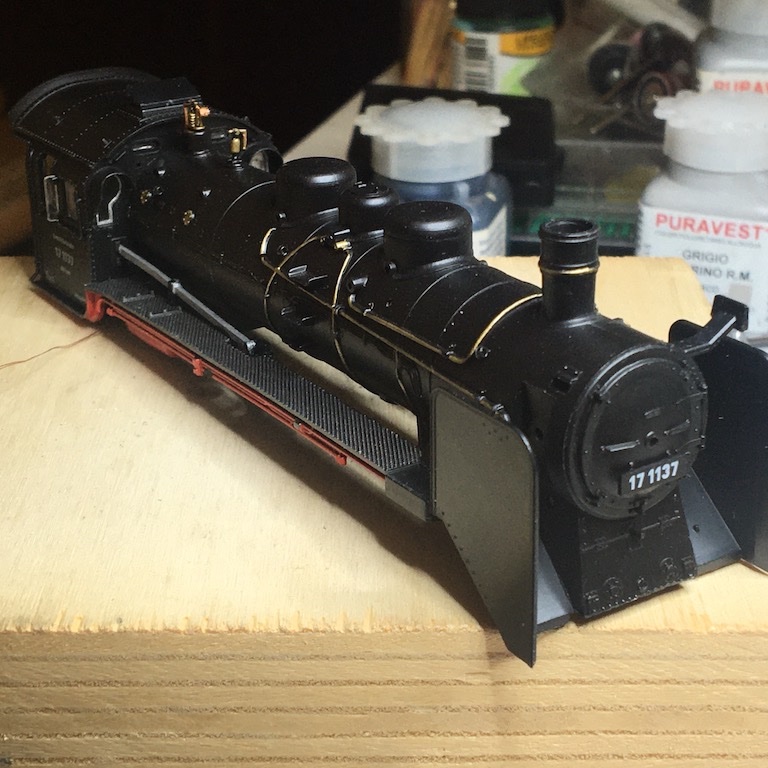

Per prima cosa lo smontaggio

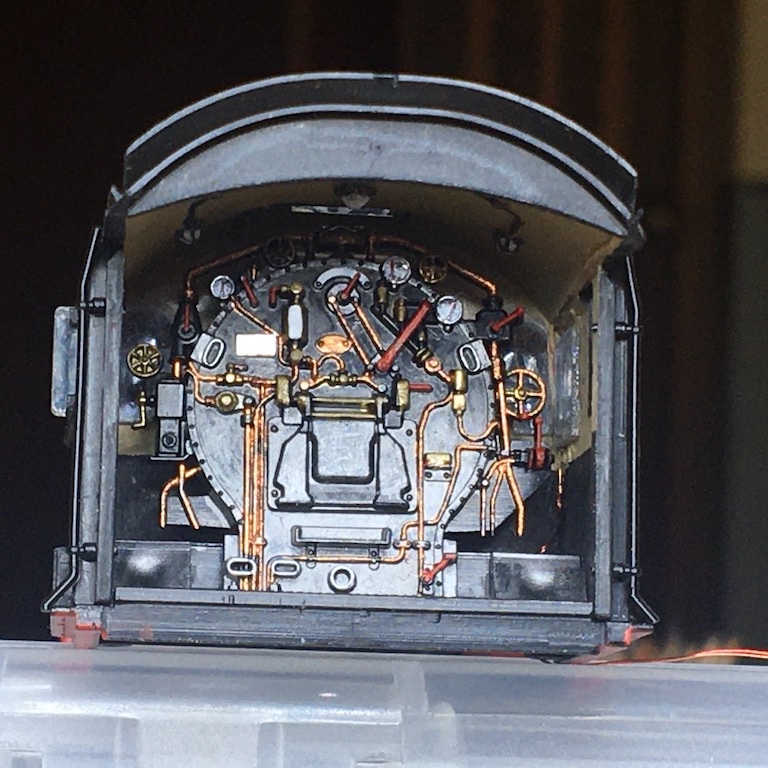

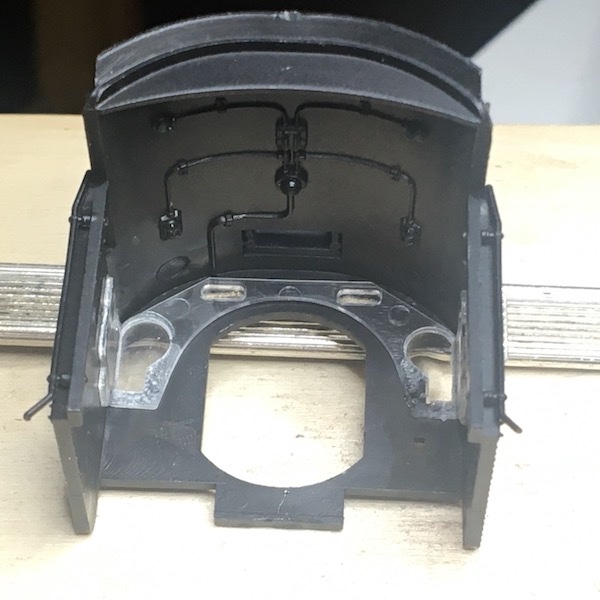

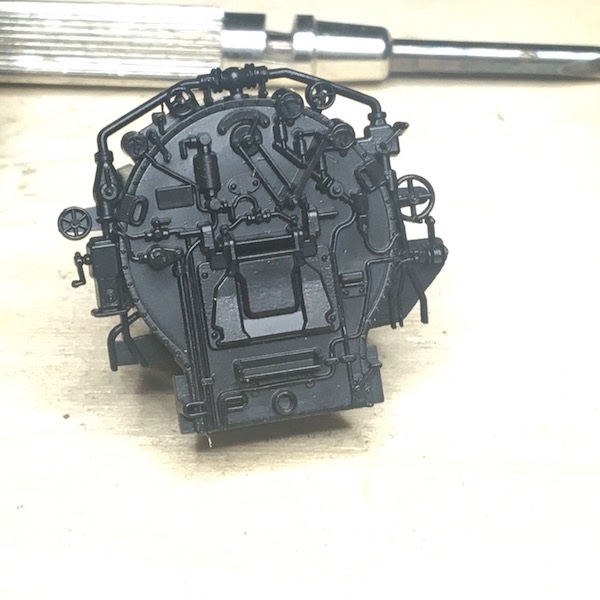

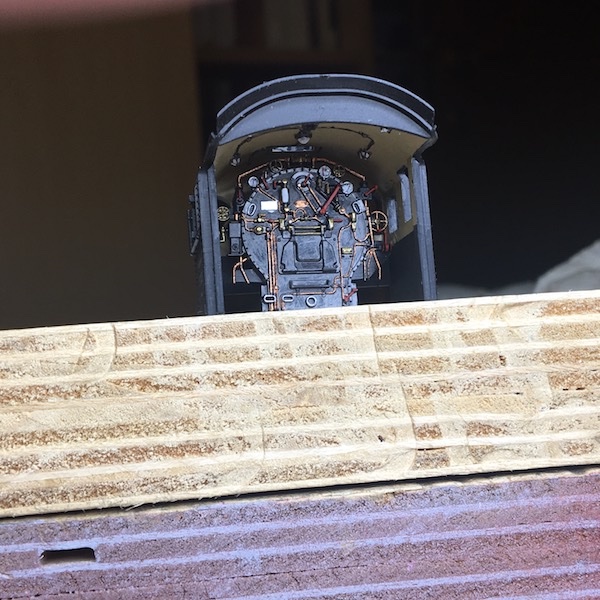

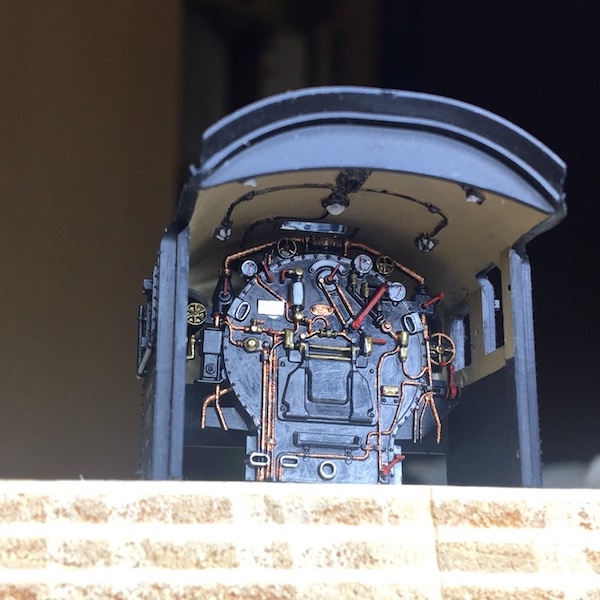

Poi cabina e frontale della caldaia

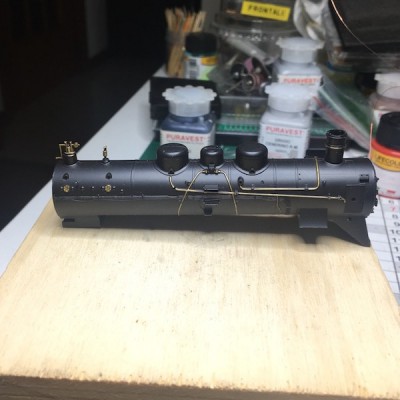

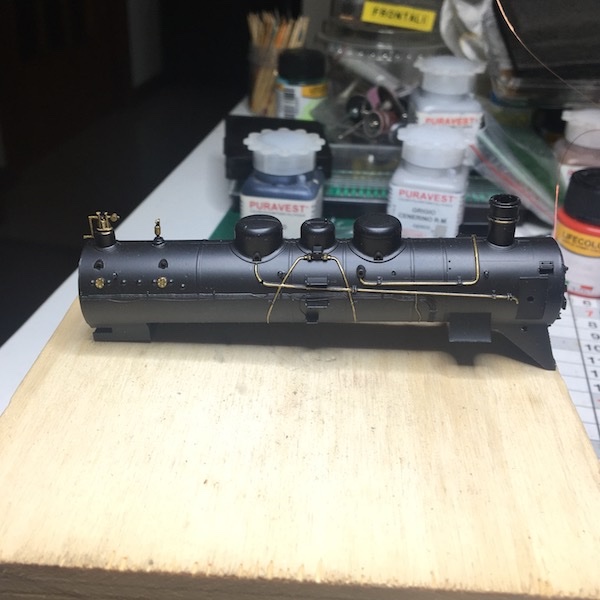

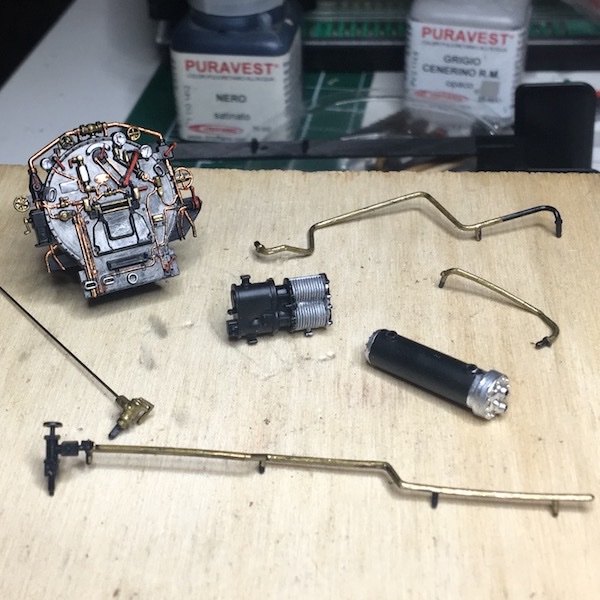

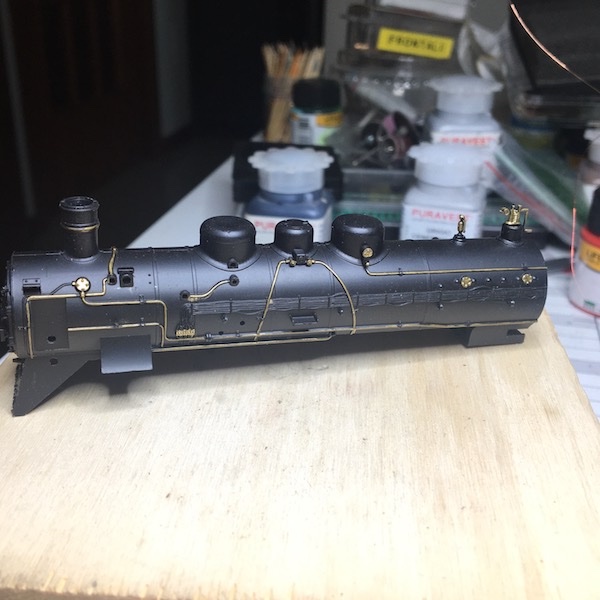

Infine fuoco alle miccie

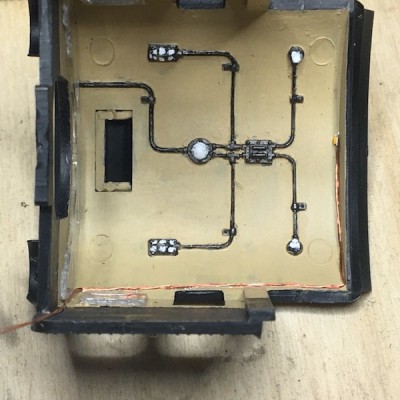

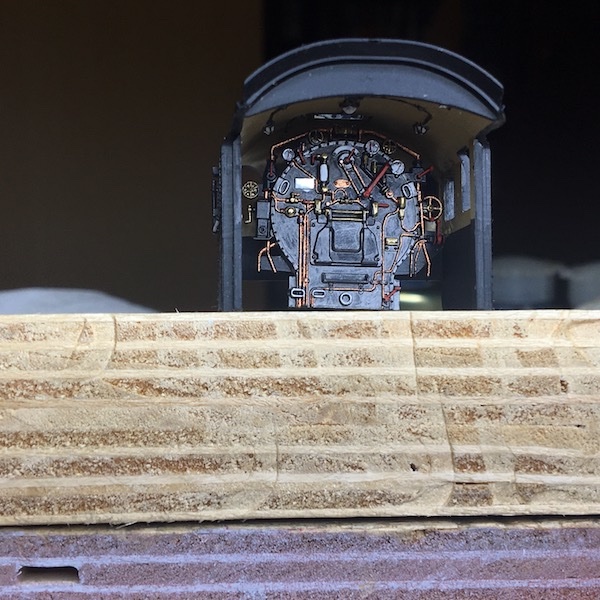

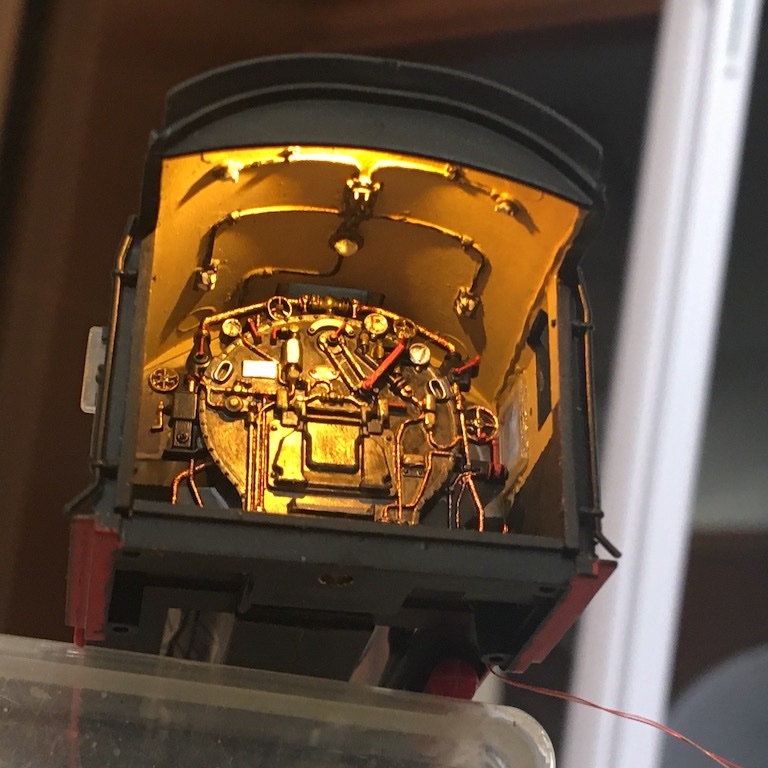

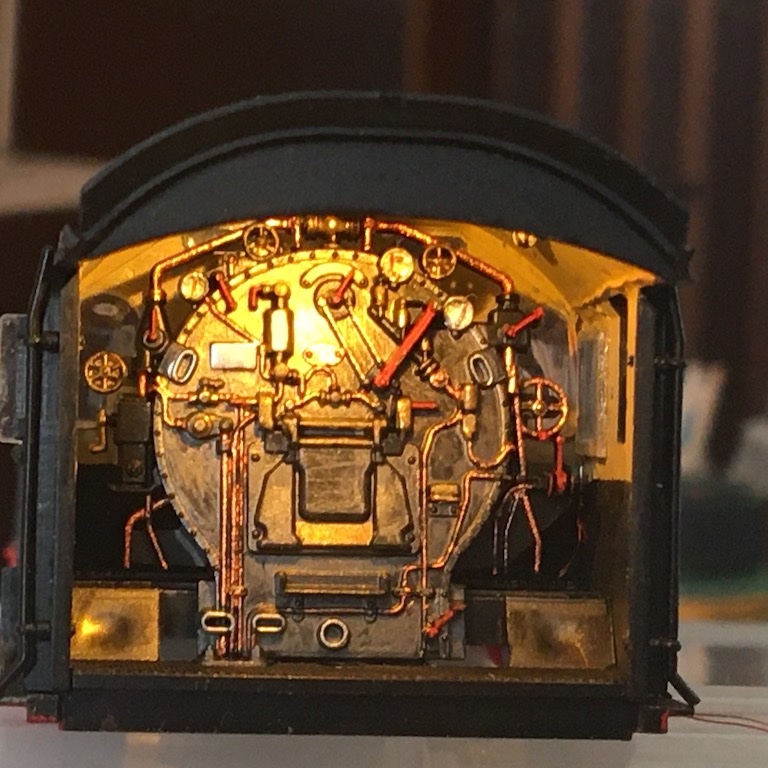

Potevamo non mettere la luce in cabina??
Continua............
Giuliano

Avatar utente
adobel55
Socio GAS TT
Messaggi: 9130
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 65
Stato: Non connesso

Re: BR 17

Messaggio da adobel55 » dom lug 26, 2020 2:28 pm

Che dire, un ottimo lavoro certosino

Avatar utente
Criss Amon
Messaggi: 2356
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: BR 17

Messaggio da Criss Amon » dom lug 26, 2020 3:37 pm

Bravissimo!! Superdettaglio!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » dom lug 26, 2020 3:59 pm

Grazie Adolfo e Amon c'è ancora molto da fare.....
Giuliano

Avatar utente
robiravasi62
Messaggi: 940
Iscritto il: mar dic 30, 2014 11:49 am
Nome: roberto
Regione: Lombardia
Città: belgioioso
Età: 57
Stato: Non connesso

Re: BR 17

Messaggio da robiravasi62 » dom lug 26, 2020 4:07 pm

Bellissima!!!
Roberto

Avatar utente
IpGio
Messaggi: 211
Iscritto il: dom mag 20, 2018 9:22 am
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Età: 63
Stato: Non connesso
Contatta:

Re: BR 17

Messaggio da IpGio » dom lug 26, 2020 4:09 pm

Molto bene... complimenti... seguo con interesse.
[253]
[36] Ipgio
Giorgio - Nihil difficile volenti
IpGio - I plastici di Gio - https://www.gtg3b.it

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14507
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: BR 17

Messaggio da MrMassy86 » dom lug 26, 2020 4:53 pm

Complimenti, bel lavoro!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
sal727
Messaggi: 3448
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 63
Stato: Non connesso

Re: BR 17

Messaggio da sal727 » dom lug 26, 2020 5:09 pm

Ottimo lavoro di precisione, come hai fatto senza sbavature [109]
Ciao, Salvatore

Avatar utente
FrancoV
Messaggi: 244
Iscritto il: sab feb 15, 2020 5:45 pm
Nome: Franco
Regione: Piemonte
Città: Bosconero
Età: 63
Stato: Non connesso

Re: BR 17

Messaggio da FrancoV » dom lug 26, 2020 6:01 pm

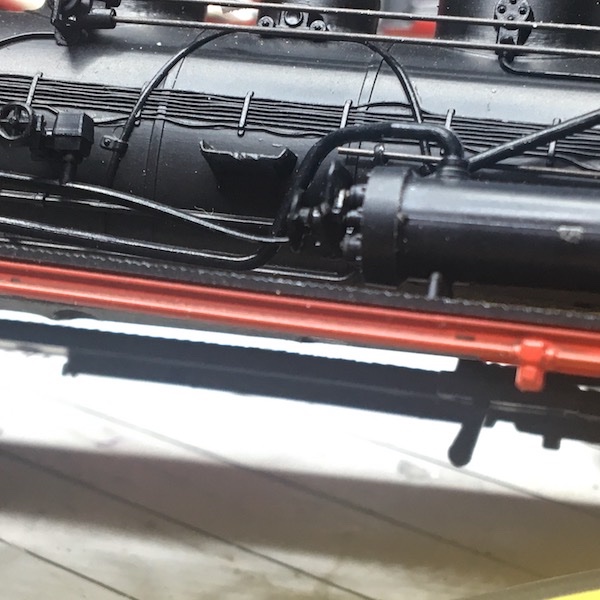

Wow !! .... non conosco la macchina ma mi lasciano dubbioso la parte "alluminio" del preriscaldatore e della pompa, più che altro perchè, viste le condizioni di lavoro dubito che durino molto in quello stato, comunque gran bel lavoro. :-)
Franco -Etroit, quoi qu'il soit!

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » dom lug 26, 2020 8:10 pm

Grazie a tutti
sal727 ha scritto:
dom lug 26, 2020 5:09 pm
Ottimo lavoro di precisione, come hai fatto senza sbavature [109]
Ciao Salvatore, pennellino fine e stuzzicadenti tagliato a fetta di salame, quando la vernice è asciutta con lo stuzzicadenti tolgo il grosso della sbavatura poi ritocco con il pennellino👍
Giuliano

Avatar utente
Pierluigi1954
Socio GAS TT
Messaggi: 2076
Iscritto il: lun gen 28, 2013 8:42 am
Nome: Pierluigi
Regione: Lombardia
Città: Milano
Età: 66
Stato: Non connesso

Re: BR 17

Messaggio da Pierluigi1954 » lun lug 27, 2020 2:44 am

Che dire, per uno che ha fatto i baffetti di Hitler ad un omino Preiser..... questa è una passeggiata [99]
Complimenti davvero [99]
Visto il risultato ti toccherà fare la stessa cosa per tutte le altre 30/40 loco [100]

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » lun lug 27, 2020 8:37 am

Ciao Pier, è vero anche se in parte lo avevo già fatto, l'unica cosa che non ero riuscito a fare era dipingere la cabina perchè non ero riuscito a smontarla ma adesso......... [253] [253]
Giuliano

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » lun lug 27, 2020 4:34 pm

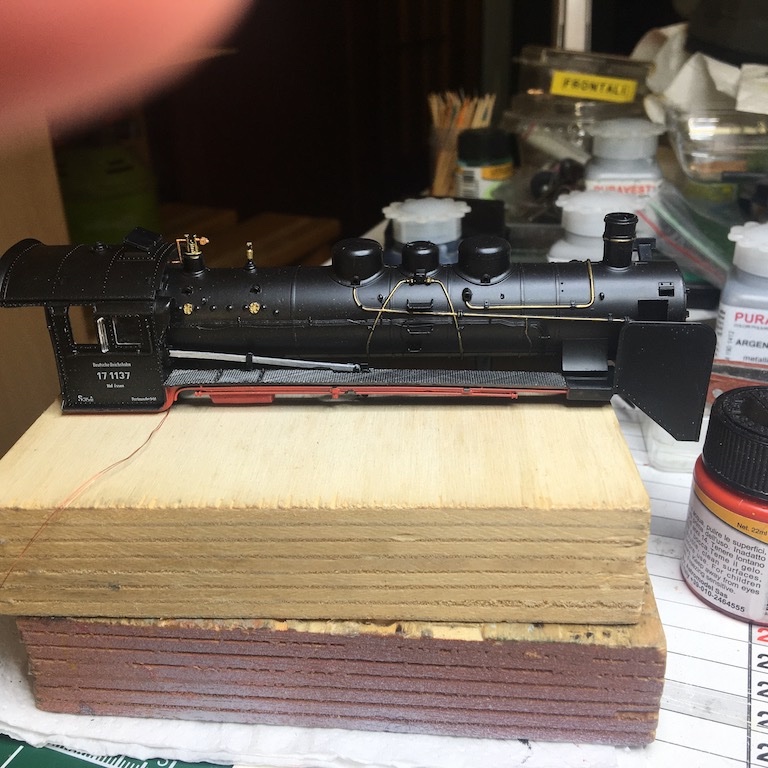

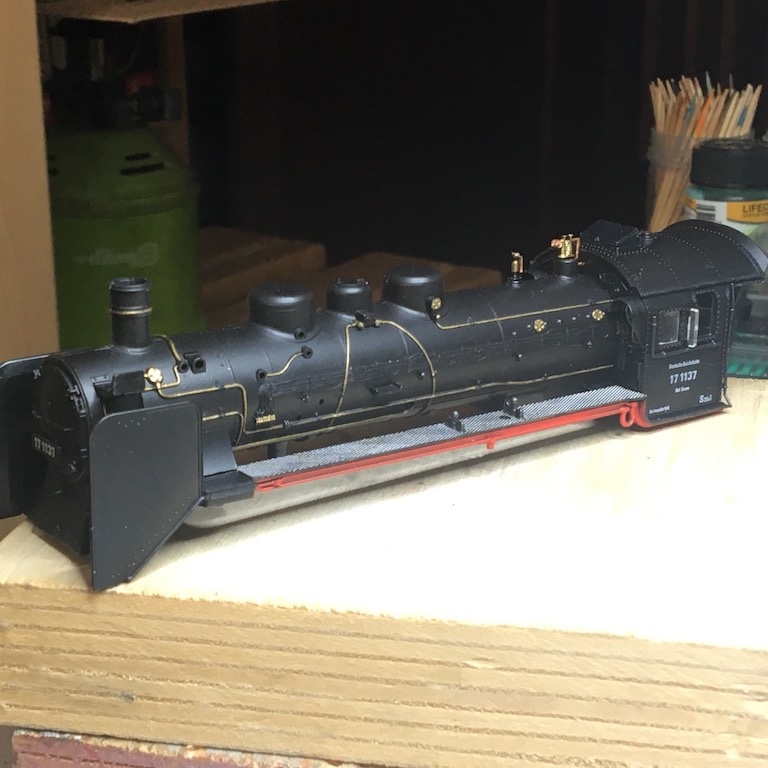

Piccolo aggiornamento, si ricomincia il riassemblaggio:

Continua.......
Giuliano

Avatar utente
IpGio
Messaggi: 211
Iscritto il: dom mag 20, 2018 9:22 am
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Età: 63
Stato: Non connesso
Contatta:

Re: BR 17

Messaggio da IpGio » lun lug 27, 2020 9:15 pm

Perfetta...
[253]
[36] IpGio
Giorgio - Nihil difficile volenti
IpGio - I plastici di Gio - https://www.gtg3b.it

Avatar utente
fabio
Messaggi: 1248
Iscritto il: lun dic 17, 2012 2:16 pm
Nome: fabio
Regione: Lazio
Città: roma
Età: 59
Stato: Non connesso

Re: BR 17

Messaggio da fabio » lun lug 27, 2020 10:15 pm

GRANDE! un bel lavoro è bellissima :wink:
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola

Avatar utente
Docdelburg
Messaggi: 5367
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 64
Stato: Non connesso

Re: BR 17

Messaggio da Docdelburg » lun lug 27, 2020 10:32 pm

Fantastica Giuliano ..... che manina di fata che hai! [264]

Avatar utente
Egidio
Messaggi: 12178
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: BR 17

Messaggio da Egidio » mer lug 29, 2020 10:19 am

Woow Giuliano lavoro svolto in maniera geniale e nel contempo stesso precisa e chirurgica direi........
Volevo qualche dettaglio per la messa in opera delle luci in cabina e del cablaggio dei fili, grazie.
Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » mer lug 29, 2020 10:55 am

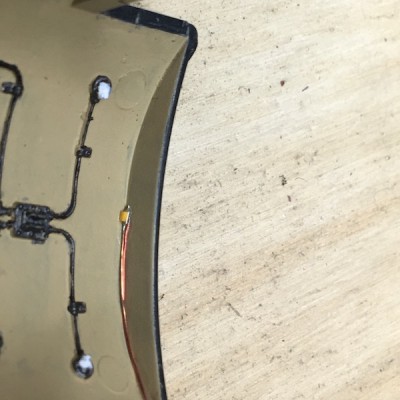

Ciao Egidio, la luce in cabina è fatta da un micro led con saldati dei fili di rame smaltati lunghi circa 15cm, ho arrotolato i primi 7/8 cm e poi l'ho incollato sul tetto della cabina ed in angolo sono sceso verso il pavimento, praticato un forellino sono sceso sotto la caldaia li ho installato un micro ponte di diodi a cui ho messo una resistenza e poi ho collegato il led, se hai bisogno di altre informazioni domanda pure.
Riassemblaggio finito, appena posso aggiungo foto del risultato finale.
Ciao [253] [253]
Giuliano

Avatar utente
Egidio
Messaggi: 12178
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: BR 17

Messaggio da Egidio » gio lug 30, 2020 12:39 pm

Grazie per il tutorial Giuliano. :wink: Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7450
Iscritto il: gio ott 27, 2011 10:44 pm
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Età: 74
Stato: Non connesso
Contatta:

Re: BR 17

Messaggio da giuseppe_risso » sab ago 01, 2020 7:17 pm

Vedo solo ora: gran bel lavoro!!!!!!

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2791
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Età: 70
Stato: Non connesso

Re: BR 17

Messaggio da lorelay49 » sab ago 01, 2020 9:21 pm

Grazie Giuseppe detto da un maestro come te non può farmi che molto piacere 🙏🙏
Giuliano
