Proposta per creazione nuova Fotoguida

Messaggio da Albjal » lun nov 11, 2013 9:00 am

Ciao a tutti.
Mi permetto di proporre la creazione di una fotoguida che raccolga vari metodi per l’allineamento e la continuità elettrica dei binari tra un modulo e l’altro.
Gli interventi in tal senso sono molteplici anche in questo forum, ma nonostante le potenzialità della funzione “Cerca” è un po’ difficile focalizzare l’argomento; Un po’ perché si tratta perlopiù di interventi estemporanei (solo qualche post qua e là, senza un thread specifico: “… Io ho fatto così:…”); E poi perché c’è la tendenza ad utilizzare terminologie un po’ diverse che complicano il restringimento di ricerca (la si chiama “giunzione tra moduli”, oppure “allineamento binari”, o ancora si racconta della vetronite per la continuità elettrica tra sezioni… ecc.).
Ovviamente occorrerà l’approvazione (e l’aiuto, soprattutto) di Andrea e dei suoi collaboratori.
E ovviamente faccio appello a chiunque possa contribuire con la propria esperienza così che il modellista possa scegliere il sistema che più gli aggrada.
Che ne pensate? E soprattutto tu, Andrea, che ne pensi?
Grazie per l’attenzione.
Giulio

Avatar utente
Massimo Salvadori
Socio GAS TT
Messaggi: 2554
Iscritto il: mar nov 01, 2011 12:01 am
Nome: Massimo
Regione: Lombardia
Città: Peschiera Borromeo
Età: 71
Stato: Non connesso
Contatta:

Messaggio da Massimo Salvadori » lun nov 11, 2013 9:04 am

Mi sembra un' ottima idea, la giunzione tra binari di diversi moduli è da sempre il "tallone d' Achille" del sistema. :grin: :grin: :grin: :grin:
Massimo Salvadori - la mia collezione in scala TT

Avatar utente
sma835_47
Messaggi: 683
Iscritto il: lun ago 27, 2012 12:25 am
Nome: Saverio
Regione: Lombardia
Città: Pavia
Età: 72
Stato: Non connesso

Messaggio da sma835_47 » lun nov 11, 2013 12:45 pm

Argomento utile: disponibile a scrivere un intervento che descriva la tecnica che ho usato.
Ciao
Saverio
Saverio - C.M.P. Club Modellismo Pavese

Avatar utente
Docdelburg
Messaggi: 5215
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Messaggio da Docdelburg » lun nov 11, 2013 12:51 pm

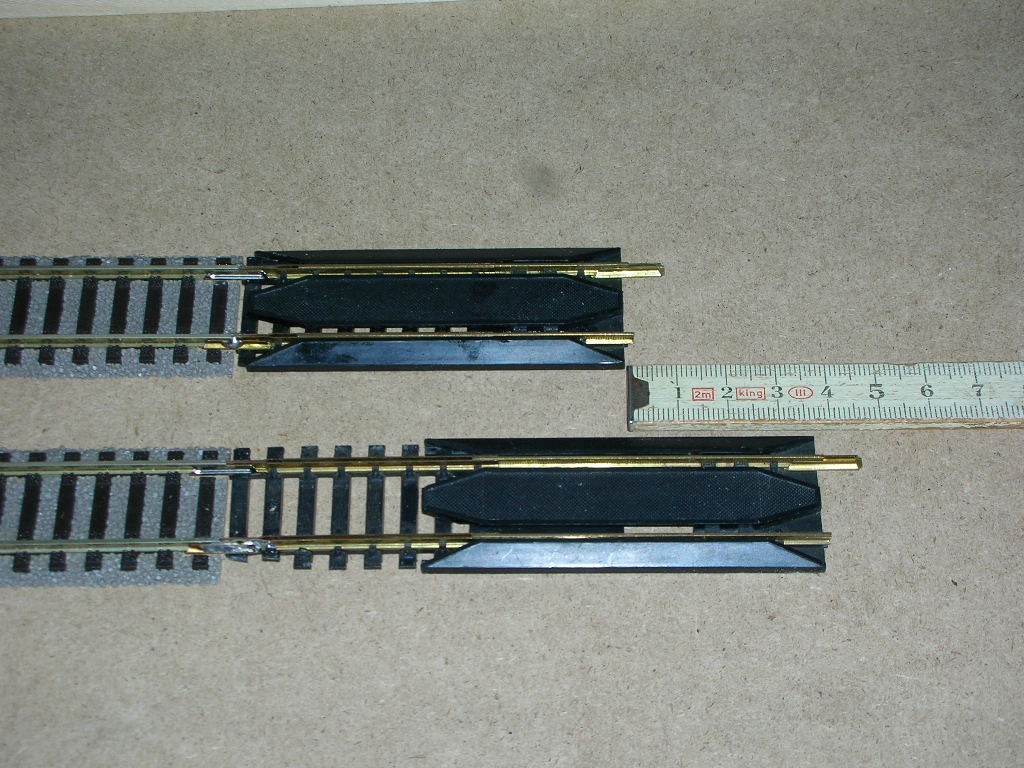

Mentre si predispongono le guide ricordo che esiste anche una soluzione semplice semplice: i binari allungabili.
Sono della Fleischmann in codice 100 sia con massicciata (Profi) che senza (Modello). Io li sto utilizzando nei segmenti del ponte sul fiume Po. Opportunamente camuffati come passaggi a raso sono di una estrema praticità.
Ecco un esempio di un binario Modello fissato su un rettilineo Profi.

Immagine:
Immagine
188,48 KB

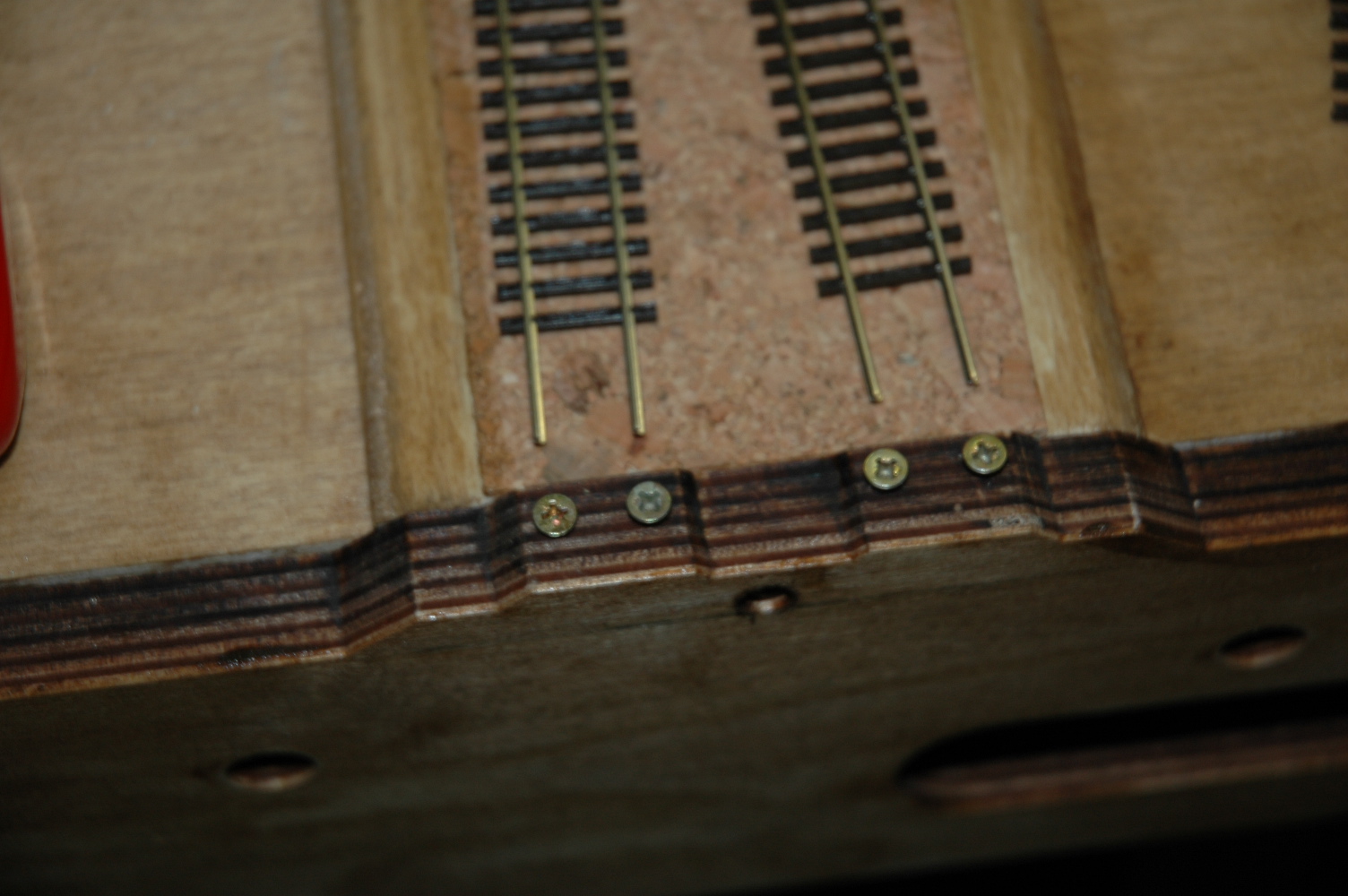

In ogni altro caso uso le classiche viti di ottone avvitate vicino al bordo di giunzione e tenute alla stessa altezza delle traversine

Immagine:
Immagine
424,33 KB

Nel caso di giunzioni tra moduli senza testate specifiche e dime come aiuto, non faccio altro che mettere in posizione i rispettivi moduli, fissare le viti di ottone e poi posare i binari.
In particolare inserisco un paio di rondelle, una per parte, tra i due moduli, dello spessore del flessibile con cui andrò a tagliare le rotaie.
Tolgo qualche traversina in corrispondenza delle viti e poso i binari.

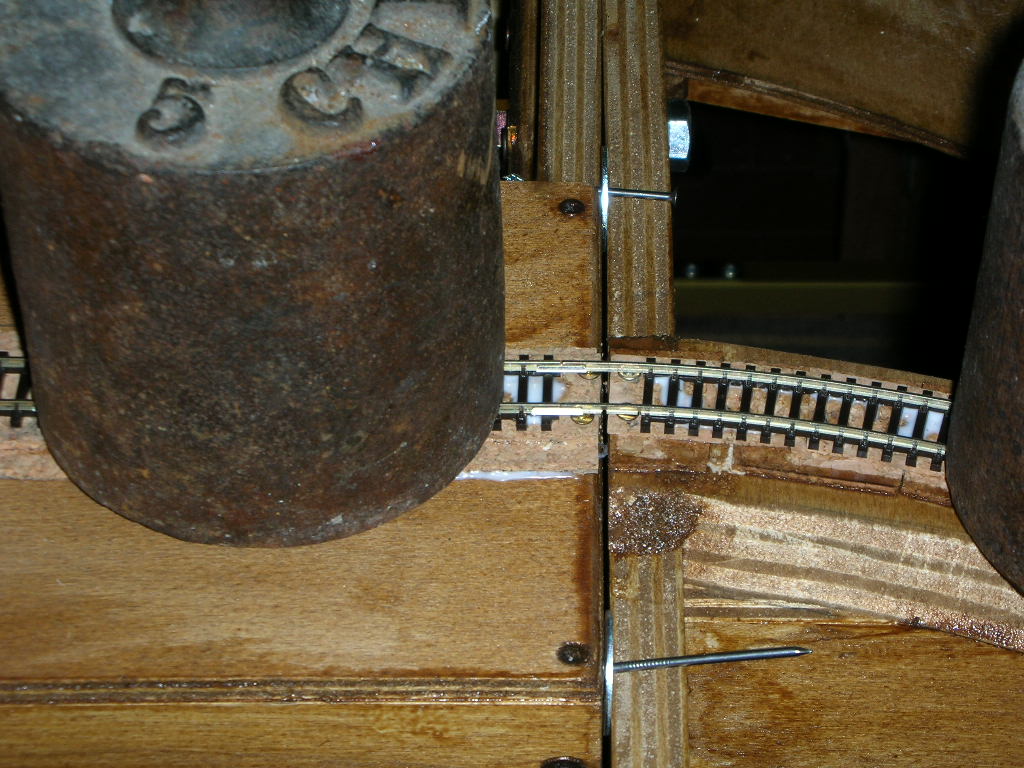

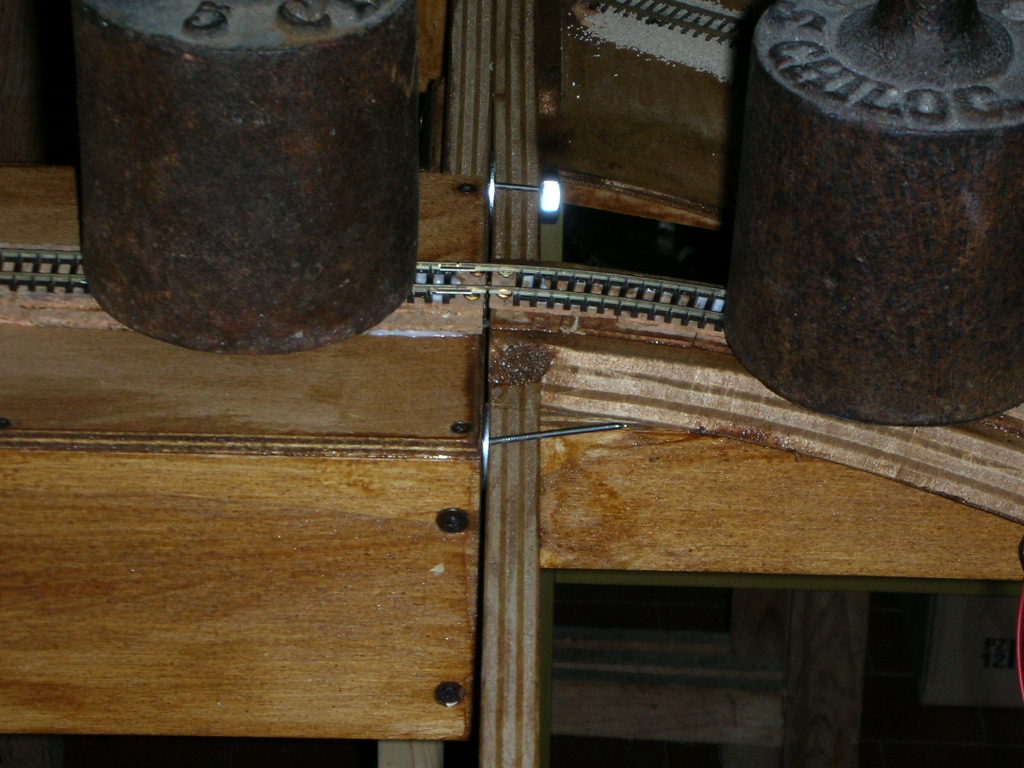

Fatte tutte le verifiche del caso procedo alla saldatura a stagno delle rotaie alle viti; consiglio di dare una limata superficiale alla testa delle viti in modo da favorire la saldatura. Qui vedete l'ingresso nella galleria dell'orso in fase di costruzione.

Immagine:
Immagine
175,02 KB

Immagine:
Immagine
184,7 KB

Una volta saldate le rotaie e riverificato il tutto procedo a tagliare le rotaie con un disco flessibile azionato dall'immancabile Dremel.
A questo punto si tolgono le rondelle, si limano i monconi di rotaia e si riaffrontano i moduli per verificare il risultato finale.

Immagine:
Immagine
416,45 KB
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po
Salva una pianta, mangia un vegano!

Avatar utente
Albjal
Socio GAS TT
Messaggi: 302
Iscritto il: lun giu 11, 2012 4:29 pm
Nome: Jules
Regione: Lombardia
Città: Leno
Età: 50
Stato: Non connesso
Contatta:

Messaggio da Albjal » lun nov 11, 2013 2:31 pm

Si potrebbe fare così: Ognuno, in questa discussione, espone con testo, foto e disegni il proprio metodo, lavoro o idea... Magari anche chi, come l'amico Antonio (Trissa), avesse già postato di recente qualcosa sull'argomento.
Personalmente, sono disponibile a raccogliere tutti i vostri interventi e, con una procedura rozza ma efficace, quando mi accorgo che nessuno posta più nulla, con un semplicissimo copia-incolla creo un file unico da inoltrare ad Andrea il quale provvederà alla impaginazione, alle eventuali correzioni e all’inserimento nel sito… Sempre con il placet di Andrea il quale, se preferisce, potrà occuparsi personalmente di tutto il lavoro di raccolta e pubblicazione… ! Eh, Andrea, che ne dici? :grin:
Giulio

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21299
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » mar nov 12, 2013 7:51 am

Sorry... vedo solo ora.
Mi pare un'idea azzeccata e noto con piacere che Giulio ha già proposto la soluzione.
Postate tutto qui, Giulio riordina le idee e io impagino con Front Office. :wink:
Grazie! :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21299
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » mer gen 01, 2014 3:42 pm

Ragazzi, nessuna novità?
Tutti ad abbuffarvi sotto le feste?
Nessuno che lavora?

:cool: :cool: :cool: :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
cararci
Socio GAS TT
Messaggi: 4382
Iscritto il: gio ott 04, 2012 2:56 pm
Nome: Carlo
Regione: Veneto
Città: Volpago
Ruolo: Moderatore
Età: 68
Stato: Non connesso

Messaggio da cararci » mer gen 01, 2014 4:31 pm

Andrea ha scritto:

Ragazzi, nessuna novità?
Tutti ad abbuffarvi sotto le feste?
Nessuno che lavora?

:cool: :cool: :cool: :cool:


Io sì lavoro, fra poco nuove foto itticolturali.

Avatar utente
Albjal
Socio GAS TT
Messaggi: 302
Iscritto il: lun giu 11, 2012 4:29 pm
Nome: Jules
Regione: Lombardia
Città: Leno
Età: 50
Stato: Non connesso
Contatta:

Messaggio da Albjal » ven gen 24, 2014 8:28 am

Più nessuno vuole dare il suo contributo?
Grazie e a presto.
Giulio

Avatar utente
Giannantonio
Messaggi: 1429
Iscritto il: lun nov 19, 2012 11:46 pm
Nome: Giannantonio
Regione: Veneto
Città: Verona
Età: 71
Stato: Non connesso

Messaggio da Giannantonio » ven gen 24, 2014 5:06 pm

Ciao Giulio, apprezzo e condivido la tua idea che senz'altro sarà utile sia ad esperti che neofiti. Non posso partecipare con materiale in quanto il mio plastico è ancora in molto alto mare ma sono certo che, alla bisogna, mi sarà utile consultare una fotoguida specifica presente sul forum e facilmente rintracciabile. specialmente se fatta da persone con più esperienza di me.

Grazie per l'iniziativa. :wink: !
Giannantonio

Avatar utente
Digtrain
Messaggi: 1598
Iscritto il: gio dic 20, 2012 11:47 pm
Nome: Walter
Regione: Lombardia
Città: Casarile
Età: 60
Stato: Non connesso
Contatta:

Messaggio da Digtrain » ven gen 24, 2014 8:48 pm

Ciao Giulio, :grin:


io conosco la tecnica esposta dal Doc, ma non l'ho mai utilizzata, perchè i moduli del plastico sociale a norme FIMF mi sono stati consegnati con l'armamento già posato, e al momento pur avendo tutto il materiale necessario, non ho ancora cominciato la costruzione dei moduli a norme Fremo. :cool:

Quindi lascio la parola a modellisti più esperti in questo settore. :wink:

Ciao Walter :geek:
Walter - Club Modellismo Pavese - Steamtown National Historic Site - Het Spoorwegmuseum Utrech - Loxx Berlino - "Il mio fisico è stato scolpito e modellato nelle migliori trattorie della Lomellina"

Avatar utente
Docdelburg
Messaggi: 5215
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Messaggio da Docdelburg » lun gen 27, 2014 1:24 pm

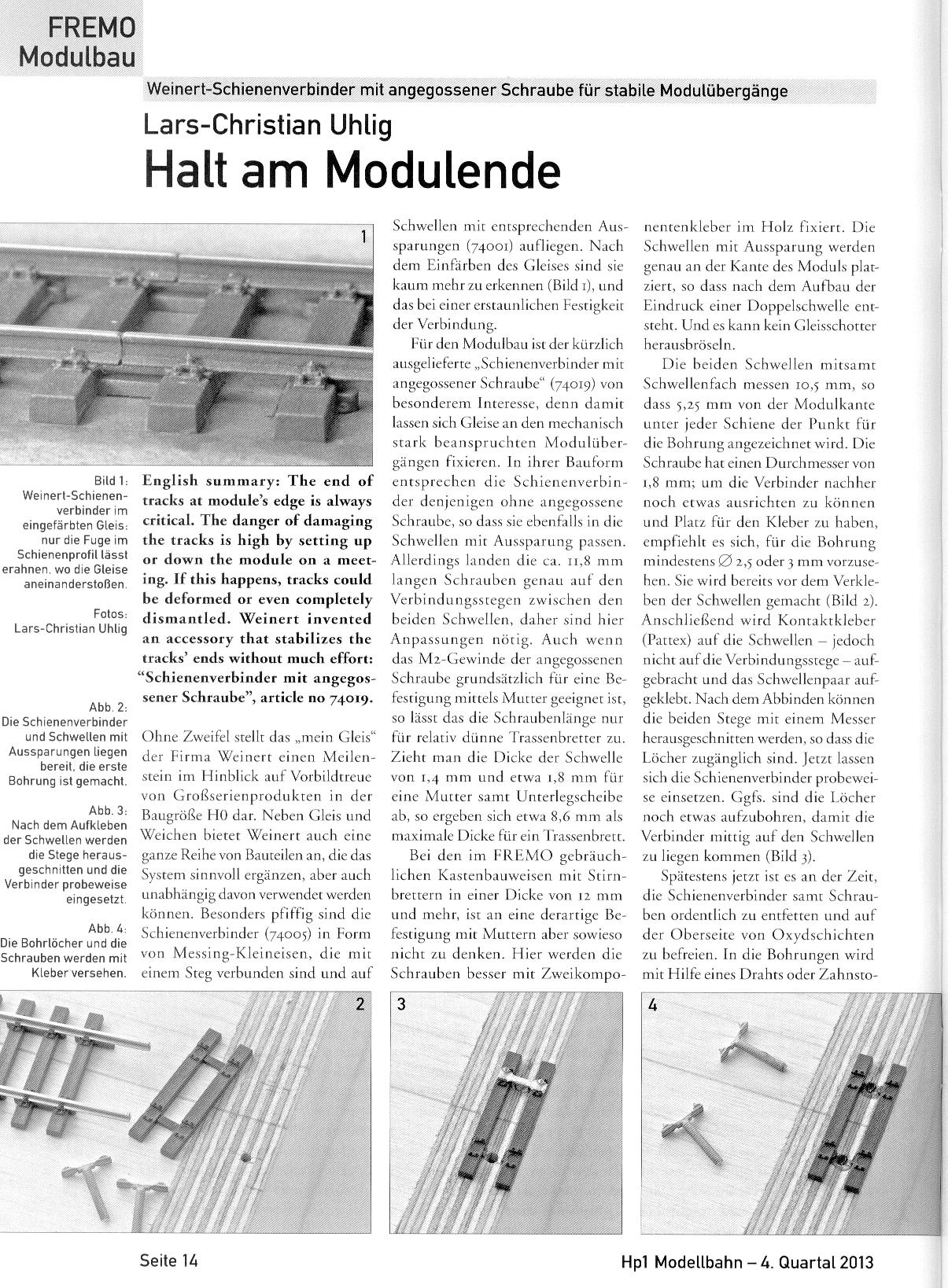

Oggi ho ricevuto la rivista periodica come socio Fremo; è in tedesco ma le immagini rendono l'idea di un sistema molto elegante ideato da un modellista.

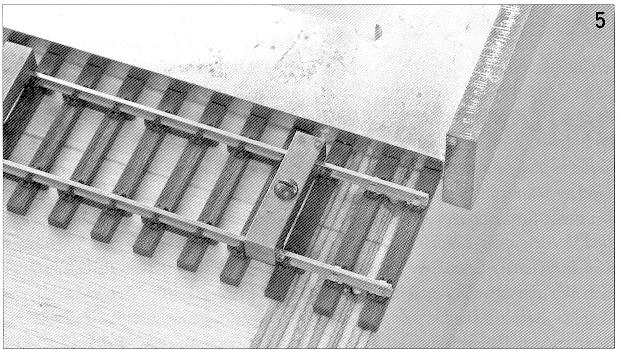

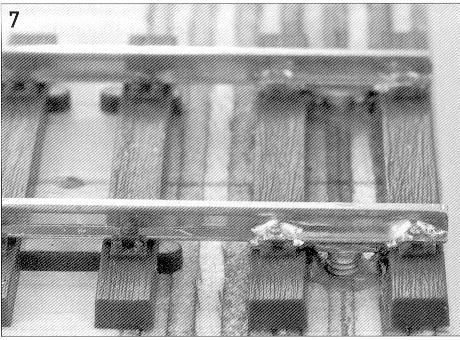

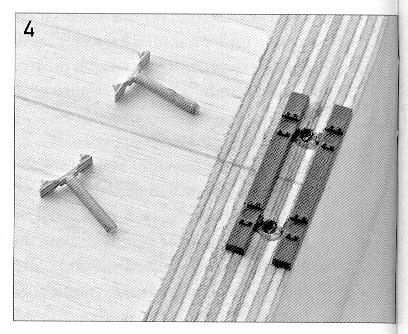

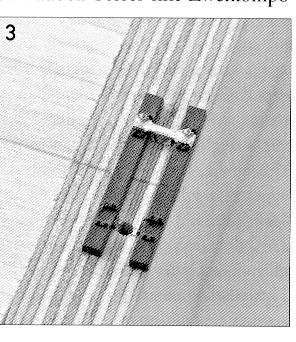

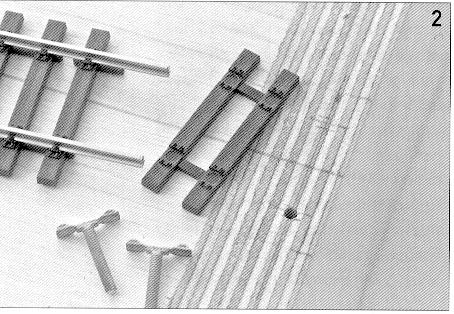

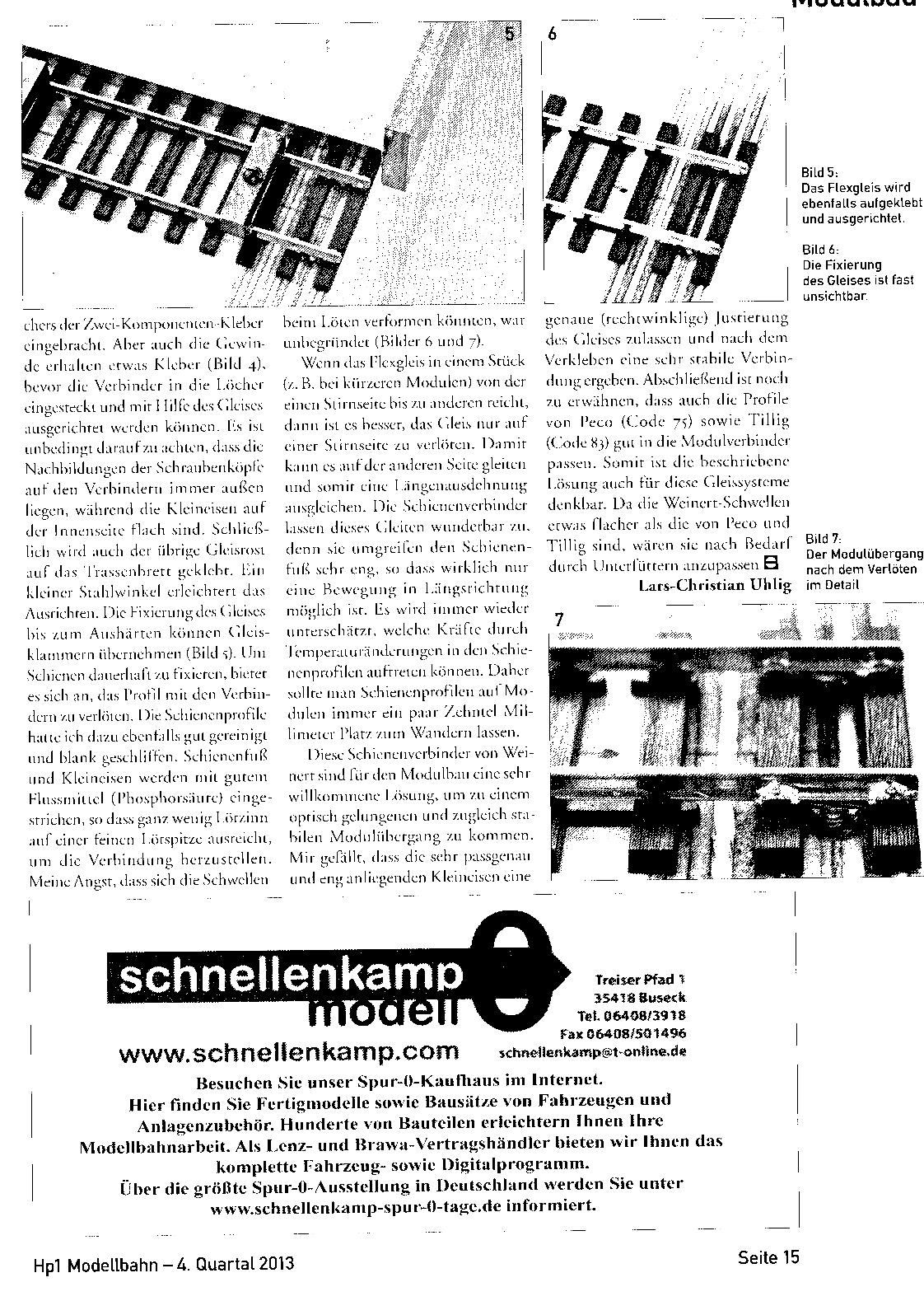

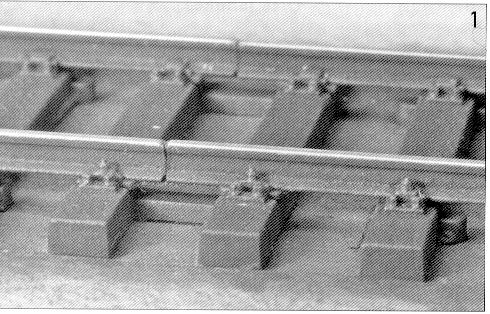

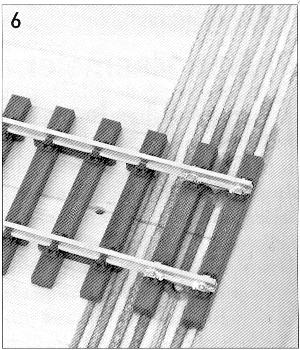

Al posto delle classiche viti su cui saldare i monconi questo sistema propone dei pioli fatti a T di materiale facilmente saldabile al fungo della rotaia. Lascio spazio alle immagini scannerizzate e all'articolo, per chi volesse provare a tradurre.

Immagine:
Immagine
47,58 KB

Immagine:
Immagine
36,02 KB

Immagine:
Immagine
43,12 KB

Immagine:
Immagine
30,09 KB

Immagine:
Immagine
31,63 KB

Immagine:
Immagine
63,55 KB

Immagine:
Immagine
48,62 KB

Immagine:
Immagine
453,41 KB

Immagine:
Immagine
453,04 KB
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po
Salva una pianta, mangia un vegano!

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8473
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Messaggio da adobel55 » lun gen 27, 2014 3:08 pm

Interessante.
Ciao.
Adolfo

Avatar utente
Albjal
Socio GAS TT
Messaggi: 302
Iscritto il: lun giu 11, 2012 4:29 pm
Nome: Jules
Regione: Lombardia
Città: Leno
Età: 50
Stato: Non connesso
Contatta:

Messaggio da Albjal » mar gen 28, 2014 8:31 am

Noto con piacere che la discussione si sta rianimando... Avanti il prossimo! Se si continua così tra poco avremo la fotoguida.
Per ora grazie a chi è intervenuto.
Giulio

Avatar utente
EMIGRANTE
Messaggi: 279
Iscritto il: dom gen 20, 2013 7:41 pm
Nome: gabriele
Regione: Campania
Città: Napoli
Età: 41
Stato: Non connesso

Messaggio da EMIGRANTE » mar gen 28, 2014 5:07 pm

Non posso fare altro che prendere appunti...Ottima idea! :cool:
Gabriele - DEA PARTENOPE DIFENDI I TUOI GUERRIERI

Avatar utente
giulio barberini
Messaggi: 406
Iscritto il: dom mag 05, 2013 8:15 pm
Nome: giulio
Regione: Umbria
Città: magione
Età: 56
Stato: Non connesso
Contatta:

Messaggio da giulio barberini » mar gen 28, 2014 6:22 pm

molto interessante il piolo, si può anche trovare in vendita?
