Autocostruzione mezzi agricoli in scala TT (1:120)

[roy67]

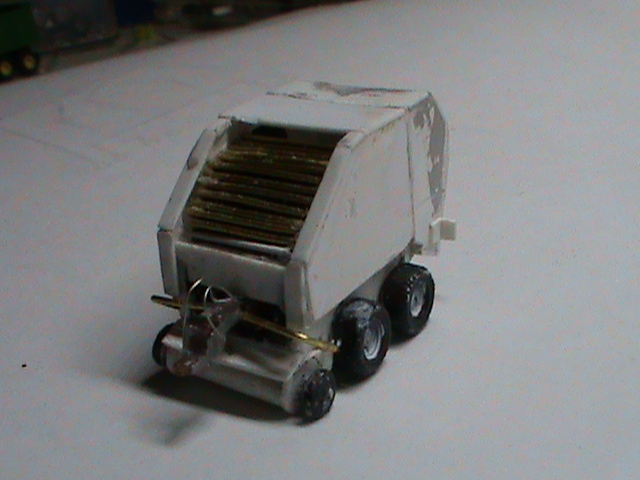

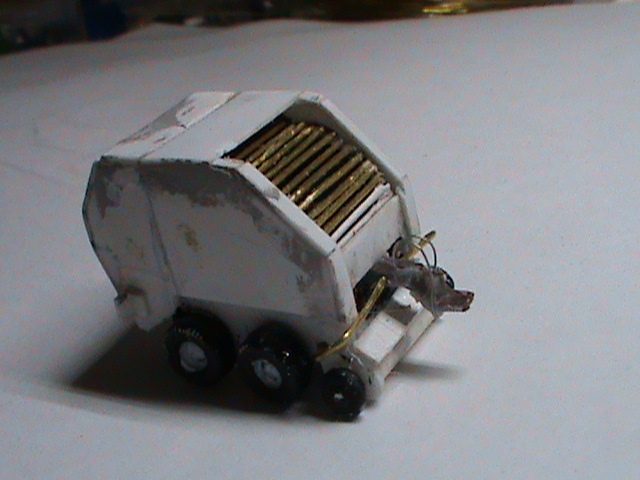

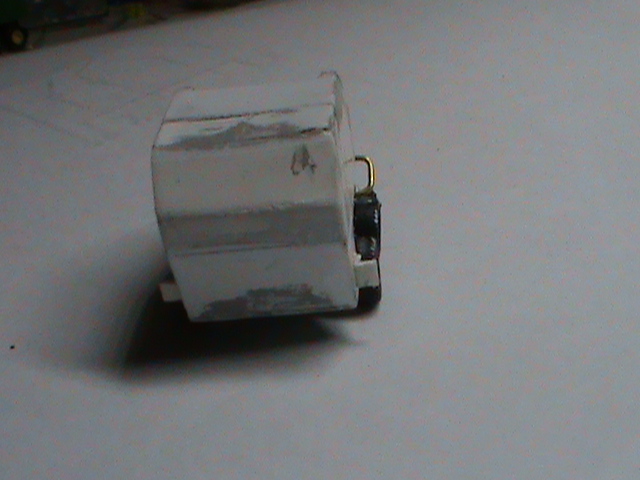

Ecco terminata l'imballatrice:

Immagine:

146,55 KB

Immagine:

128,67 KB

Immagine:

140,22 KB

Immagine:

141,57 KB

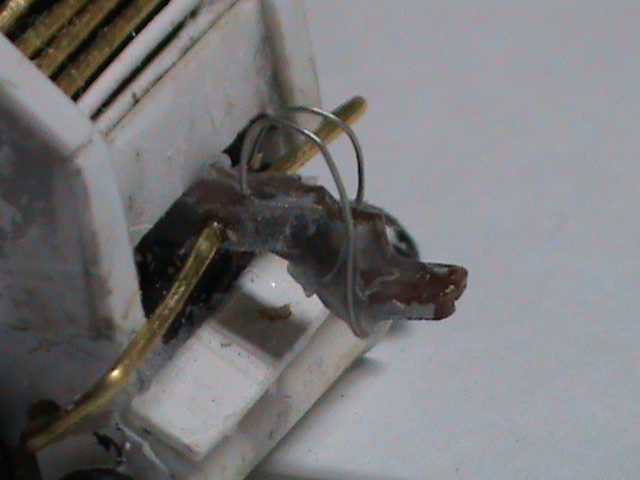

Con l'aggiunta dei tubi di alimentazione idraulica per l'attivazione:

Immagine:

146,82 KB

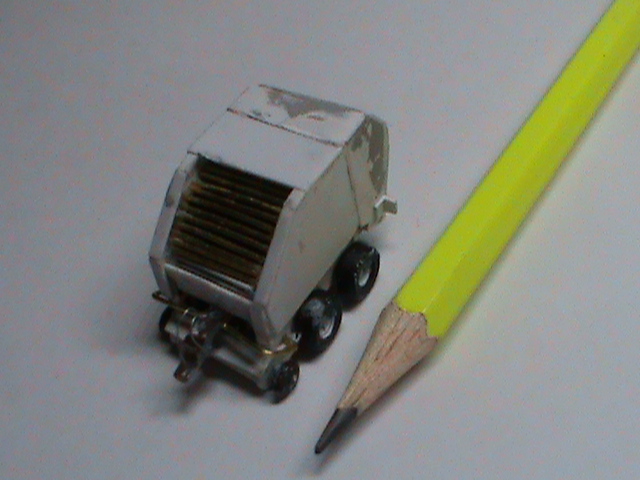

E, come promesso... Con la matita gialla:

Immagine:

139,13 KB

La verniciatura sarà eseguita in un secondo momento in quanto, avendo una tonalità di verde simile alla mietitrebbia.. farò gli intrugli, pozioni e quant'altro, di vernici solo a lavori ultimati (cioè, tutti i mezzi pronti e terminati).

[roy67]

<center>Carro "Dumper" per la raccolta di cereali.</center>

Ovviamente, come per tutte le autocostruzioni, è necessario uno studio.
Vengono chiamati "dumper" tutti i rimorchi, semirimorchi o cassoni senza "fessure" nella vasca di raccolta. Atti quindi alla raccolta di materiali "fini" quali sabbia o cereali.

Il carro al quale mi sono ispirato è il tipico carro agricolo da 200 Q.li a 3 assi.
La lunghezza può variare da 6 a 8 mt, questo dipende dall'altezza delle sponde.

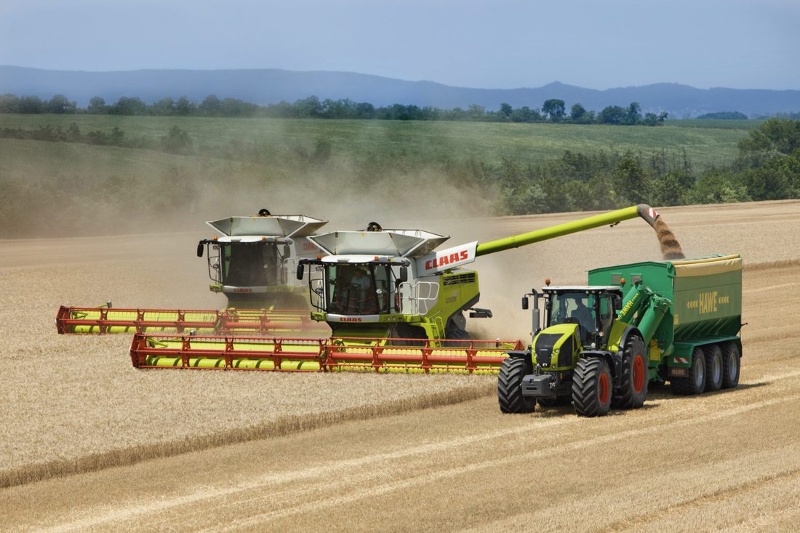

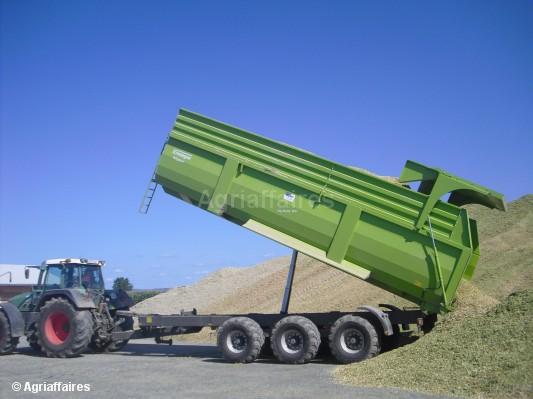

Il suo utilizzo è questo:

Immagine:

165,73 KB

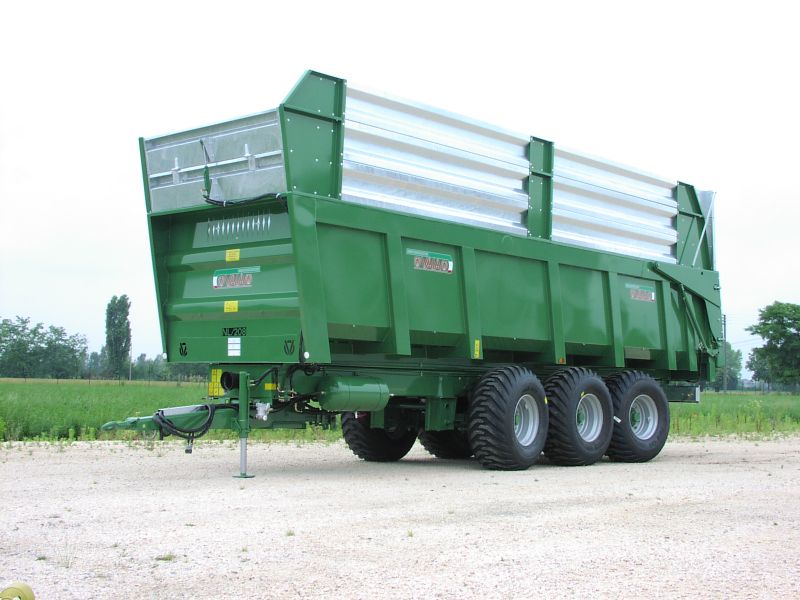

Il carro è (circa) questo:

Immagine:

82,79 KB

Per le proporzioni, rispetto al trattore... Vedere questa foto:

Immagine:

27,78 KB

Per prima cosa ho recuperato le ruote dei modellini (giocattoli) della Bruder. Sono in scala 1:28. La differenza di diametro è di 0,2 mm... Insignificante!

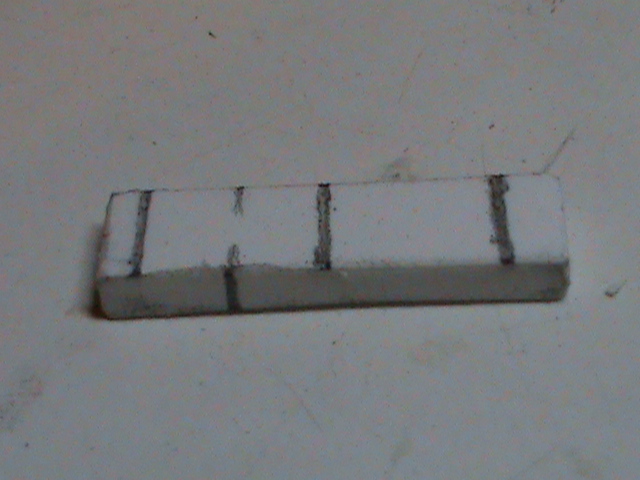

Ho quindi tagliato un pezzo di forex di spessore 5 mm e tracciato il centro degli assi ruote ed il centro carro (lateralmente):

Immagine:

129,45 KB

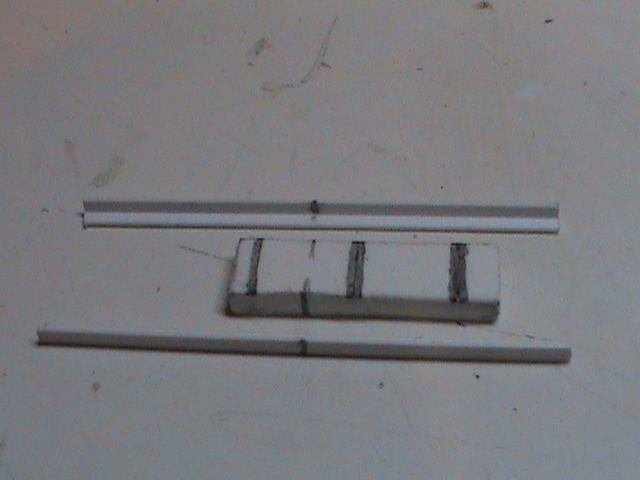

Ho quindi tagliato 2 profili ad "L" di Evergreen 2x2 mm della lunghezza di 5,5 cm, segnando il centro carro.

Immagine:

131,78 KB

Li ho quindi incollati facendo combaciare i centri carro tracciati, irrigidendo il tutto con pezzi di plasticard da 1 mm di spessore ai lati.

Immagine:

130,96 KB

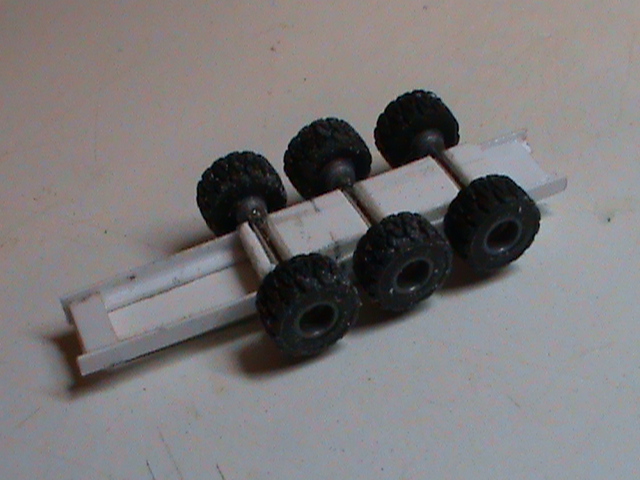

Ho poi tagliato il forex, con il seghetto, tracciando la sede degli assi per le ruote.

Immagine:

140,56 KB

I lavori sono a questo punto. A presto con il proseguio.

[Edo Mazzo]

<center>Carro "Dumper" per la raccolta di cereali.</center>

Ovviamente, come per tutte le autocostruzioni, è necessario uno studio.
Vengono chiamati "dumper" tutti i rimorchi, semirimorchi o cassoni senza "fessure" nella vasca di raccolta. Atti quindi alla raccolta di materiali "fini" quali sabbia o cereali.

Il carro al quale mi sono ispirato è il tipico carro agricolo da 200 Q.li a 3 assi.
La lunghezza può variare da 6 a 8 mt, questo dipende dall'altezza delle sponde.

Il suo utilizzo è questo:

Immagine:

165,73 KB

Il carro è (circa) questo:

Immagine:

82,79 KB

Per le proporzioni, rispetto al trattore... Vedere questa foto:

Immagine:

27,78 KB

Per prima cosa ho recuperato le ruote dei modellini (giocattoli) della Bruder. Sono in scala 1:28. La differenza di diametro è di 0,2 mm... Insignificante!

Ho quindi tagliato un pezzo di forex di spessore 5 mm e tracciato il centro degli assi ruote ed il centro carro (lateralmente):

Immagine:

129,45 KB

Ho quindi tagliato 2 profili ad "L" di Evergreen 2x2 mm della lunghezza di 5,5 cm, segnando il centro carro.

Immagine:

131,78 KB

Li ho quindi incollati facendo combaciare i centri carro tracciati, irrigidendo il tutto con pezzi di plasticard da 1 mm di spessore ai lati.

Immagine:

130,96 KB

Ho poi tagliato il forex, con il seghetto, tracciando la sede degli assi per le ruote.

Immagine:

140,56 KB

I lavori sono a questo punto. A presto con il proseguio.

Grande... e fantasticooooooooooooo

[dilan]

Caspita Roberto, ti stai scatenando!
Molto ben fatta l'imballatrice, come del resto tutti i tuoi lavori.
Bravissimo!

[adobel55]

Ma le ruote dove le trovi ?
Io ho sempre avuto difficoltà.
Ottimo lavoro.
Ciao
Adolfo

[MrMassy86]

Bravissimo Roberto, c'e' poco da dire se non farti i complimenti, mi sembra il minimo e seguirti con piacere Massimiliano

[roy67]

Grazie Ragazzi.

@ Adolfo: Le ruote le "reperisco" un po' dappertutto. La maggior parte dalle sorprese dei "Kinder sorpresa"... Ho fatto incetta dai miei nipoti.. Prima di buttare qualcosa.. Passa al vaglio degli inquirenti... Poi, eventualmente, butto io.

Le ruote del carro dumper provengono da giocattoli delle Bruder, sono delle "cinesate" da pochi €uro in scala 1:128.. Ma le ruote sono perfeTTe.

[liftman]

Ehhhh... i giocattoli sono come il maiale, non si butta via niente

[roy67]

Esatto Rolando.. La cosa la si può estendere a 360°. Ad esempio... Gli auricolari dei cellulari di una decina d'anni fa... Hanno fili perfetti per la digitalizzazione dei rotabili...

Aggiornamento:

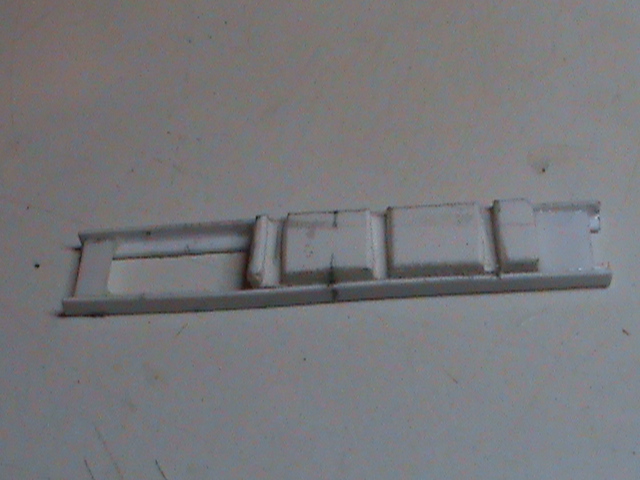

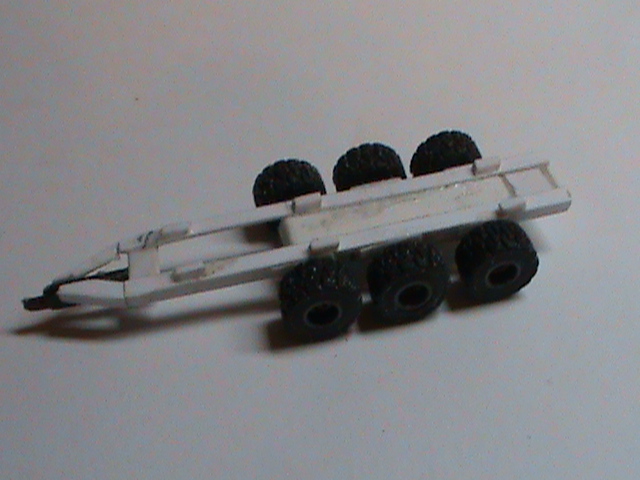

Il telaio del carro è quasi terminato, mancano solo piccoli accessori (serbatoio freni, paraurti posteriore, etc).. seguirà stuccatura e verniciatura.

Immagine:

134,63 KB

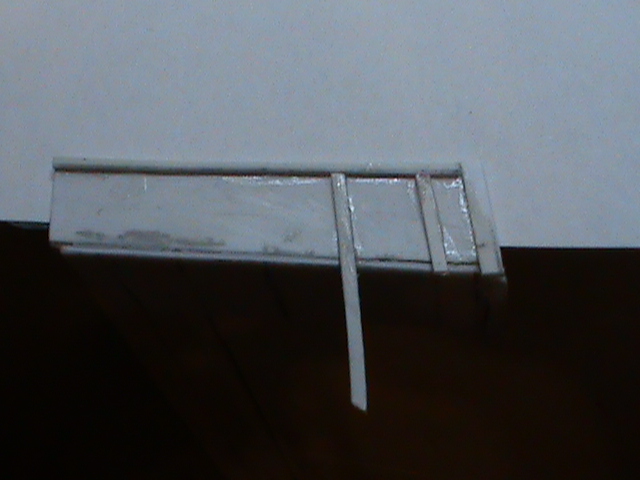

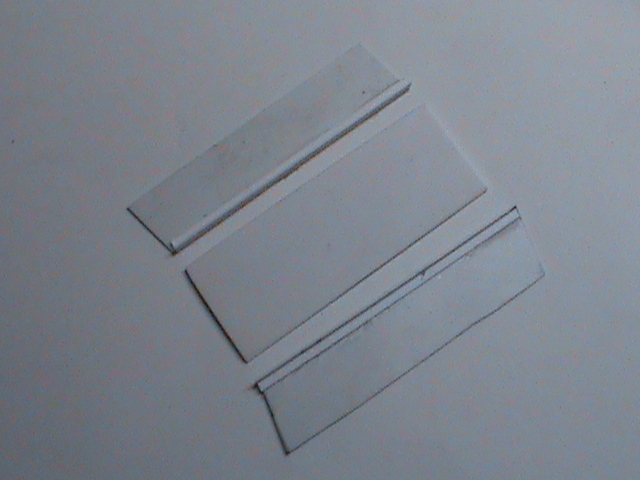

Ho iniziato il cassone. Lastra di plasticard sp. 1 mm per la base (per dare rigidità) e le sponde (parziali) con plasticard da 0,5 mm.
La base di queste ultime è stata irrigidita con un profilo Evergreen ad "L" da 2x2 mm

Immagine:

125,99 KB

[Edo Mazzo]

GRANDE.-....... dopo questa discussione ....... quasi quasi passo un po anche allla SCALA PERFETTA



Tanto...... si puo trattare due scale (87-120)

[roy67]

Certo Edo che puoi fare più scale. Ma i mezzi agricoli li puoi costruire anche in scala 1:87.
Consideranto che hai già delle locomotive in quella scala potresti costruirli per il plastico H0.. Sono più grandi, ma coerenti con i treni.

[Edo Mazzo]

Certo Edo che puoi fare più scale. Ma i mezzi agricoli li puoi costruire anche in scala 1:87.
Consideranto che hai già delle locomotive in quella scala potresti costruirli per il plastico H0.. Sono più grandi, ma coerenti con i treni.

:geek: :geek: :geek: :geek: :geek: :geek: :geek: :geek: :geek: :geek:

[roy67]

I lavori proseguono... molto lentamente, ma proseguono.

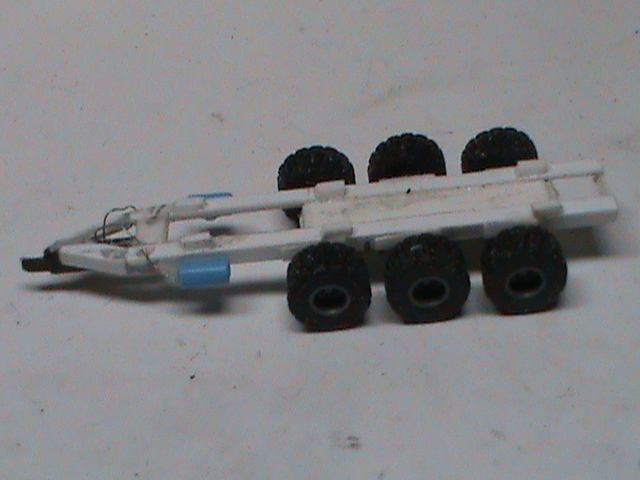

Telaio terminato. Manca ancora il paraurti posteriore, ma verrà inserito dopo il cassone.

Immagine:

141,2 KB

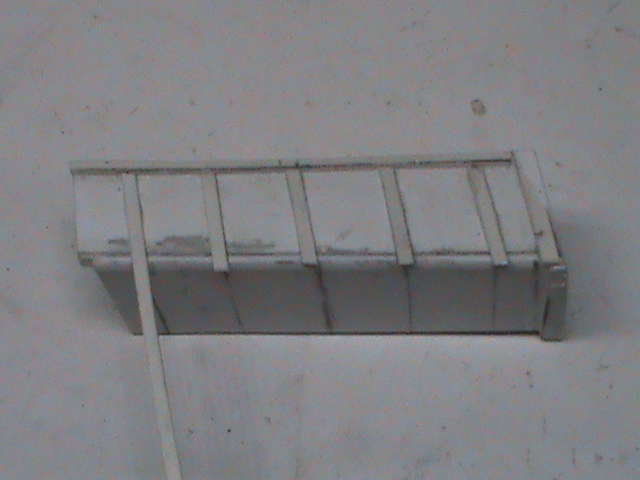

Ho anche iniziato a mettere insieme il cassone

Immagine:

124,11 KB

Immagine:

136,24 KB

[Riccardo]

[:0][:0][:0][:0]
Alla grande Roberto !!!

[MrMassy86]

Complimenti Roberto, procedi alla grande Massimiliano

[Marshall61]

.....Roberto, sarà sicuramente un'altra opera di rilievo.....stà venendo veramente bene!!!!

Ciao, Carlo

[Andrea]

Bravo Roberto, mi pare stia venendo proprio bene.

[gavinca]

Bellissimo, vien voglia di provarci

[Enrico57]

Non c'è che dire...fai sembrare tutto facile con l'entusiasmo che trasmetti!!!
Bellissimo!

[lorelay49]

Roberto sei un mago, hai una manualità che fa invidia, quando ci vediamo a Verona portane uno da vedere, le foto non rendono mai...

[roy67]

Grazie ragazzi. La passione per qualcosa ci da la forza di valicare qualsiasi monte...

Giuliano: Per Verona credo (spero) siano pronti quasi tutti... Ho ancora 3 mesi... Con in mezzo le vacanze di Natale....

[Sergio Trucco]

Roberto visto fare da te sembra tutto faciel .
sei bravissimo......... una manualità da far invidia.
Complimenti

[roy67]

Ecco un piccolo aggiornamento dello stato lavori.

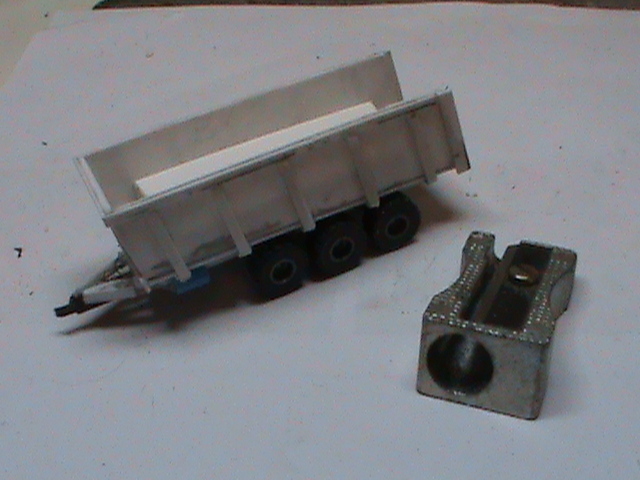

Il carro è quasi terminato. Mancano solo pochi piccoli dettagli, quali, il rialzo delle sponde, la chiusura pneumatica posteriore, i parafanghi ed il paraurti posteriore.

Immagine:

140,11 KB

P.S. I pezzi (cassone, telaio e ruote) sono ancora appoggiati fra loro, non sono ancora stati incollati.

[Edo Mazzo]

Belllissmo........e bellissimo.......

Complimenti.......ha dei particolari incredibili

Saluti

[Andrea]

Bellissimo lavoro, lo riempirai?
