Autocostruzione locomotiva elettrica E626 in scala TT

[Edgardo_Rosatti]

É da un po' di tempo che ho iniziato la progettazione di questa bellissima locomotiva partendo dai disegni che mi sono stati donati tempo fa da Attilio Mari.
Il progetto è a buon punto e attualmente sono in grado di poter pubblicare una prima parte del lavoro.

Il modello è funzionante, la cassa verrà realizzata in fotoincisione di ottone, mentre il telaio e carrelli in ottone fresato.

Attualmente, posso pubblicare la realizzazione del carrello pivotante:

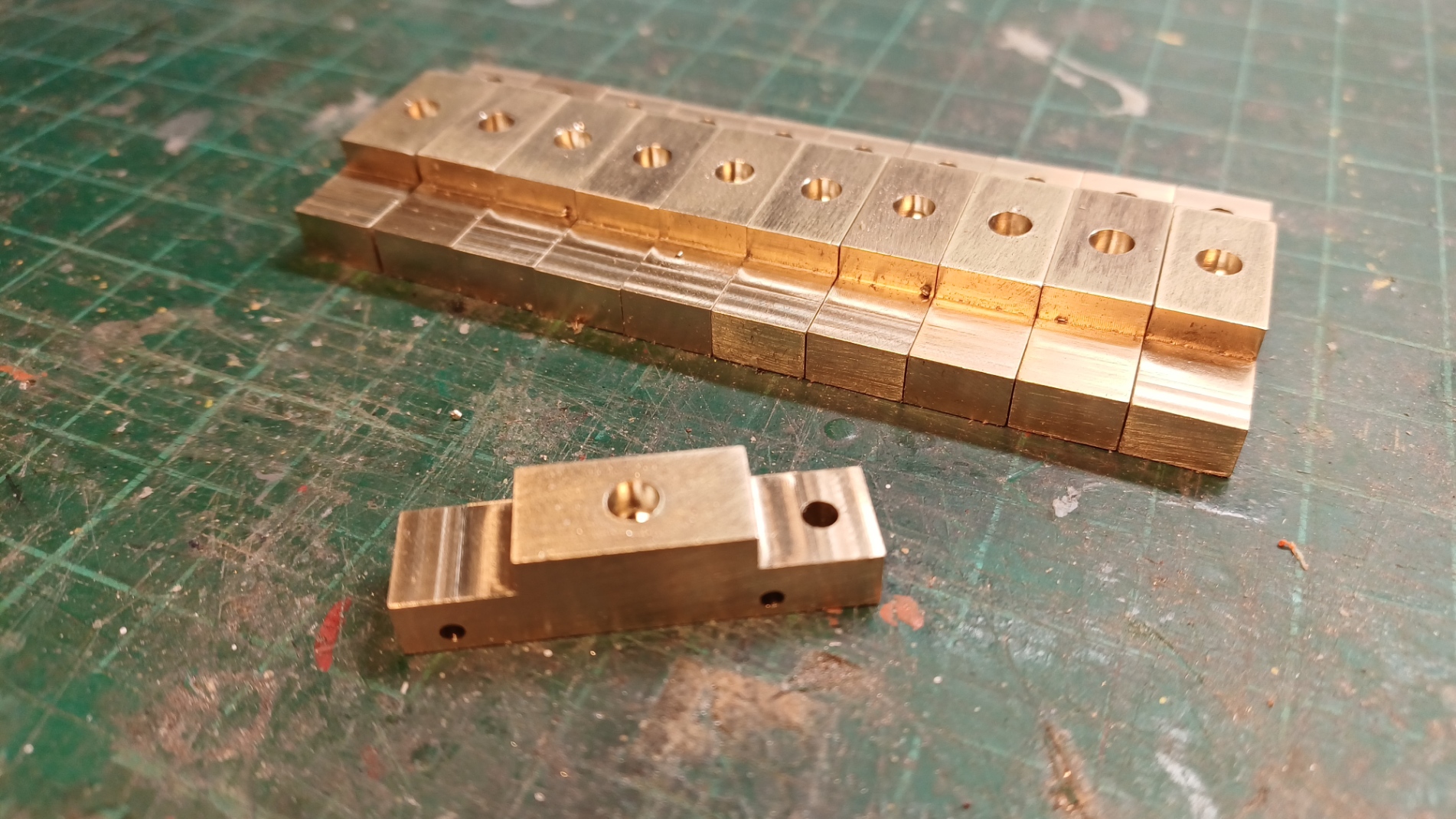

Telaio carrello in fresatura CNC (ottone)

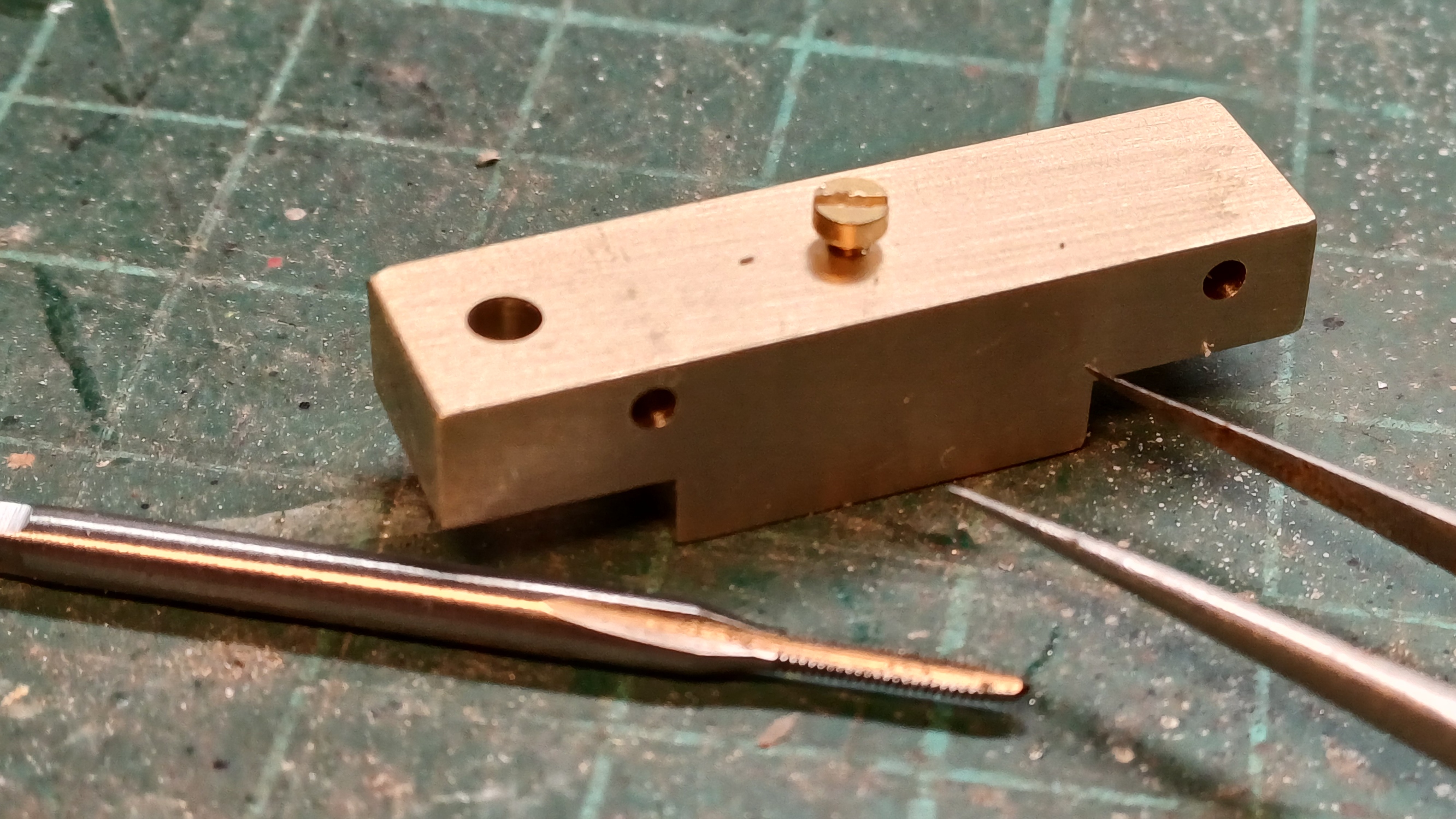

Alcune lavorazioni sono fatte manualmente (particolare maschio M1,4 passo 0,3)

Filettatura per vite di fissaggio delle fiancate

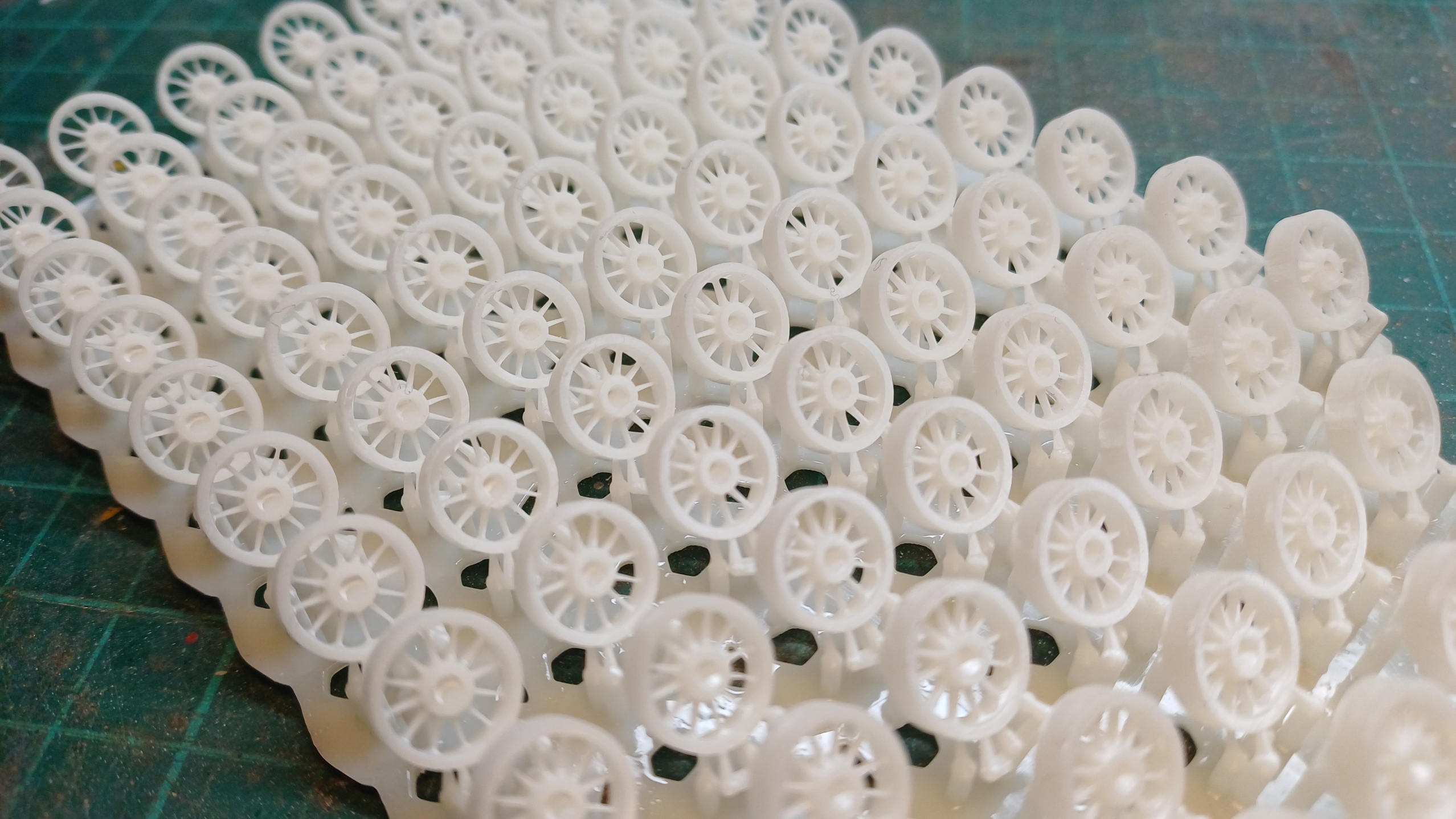

Le ruote a raggi sono in resina stampate in 3D, mentre i cerchioni e gli assali sono in acciaio lavorato in CNC.

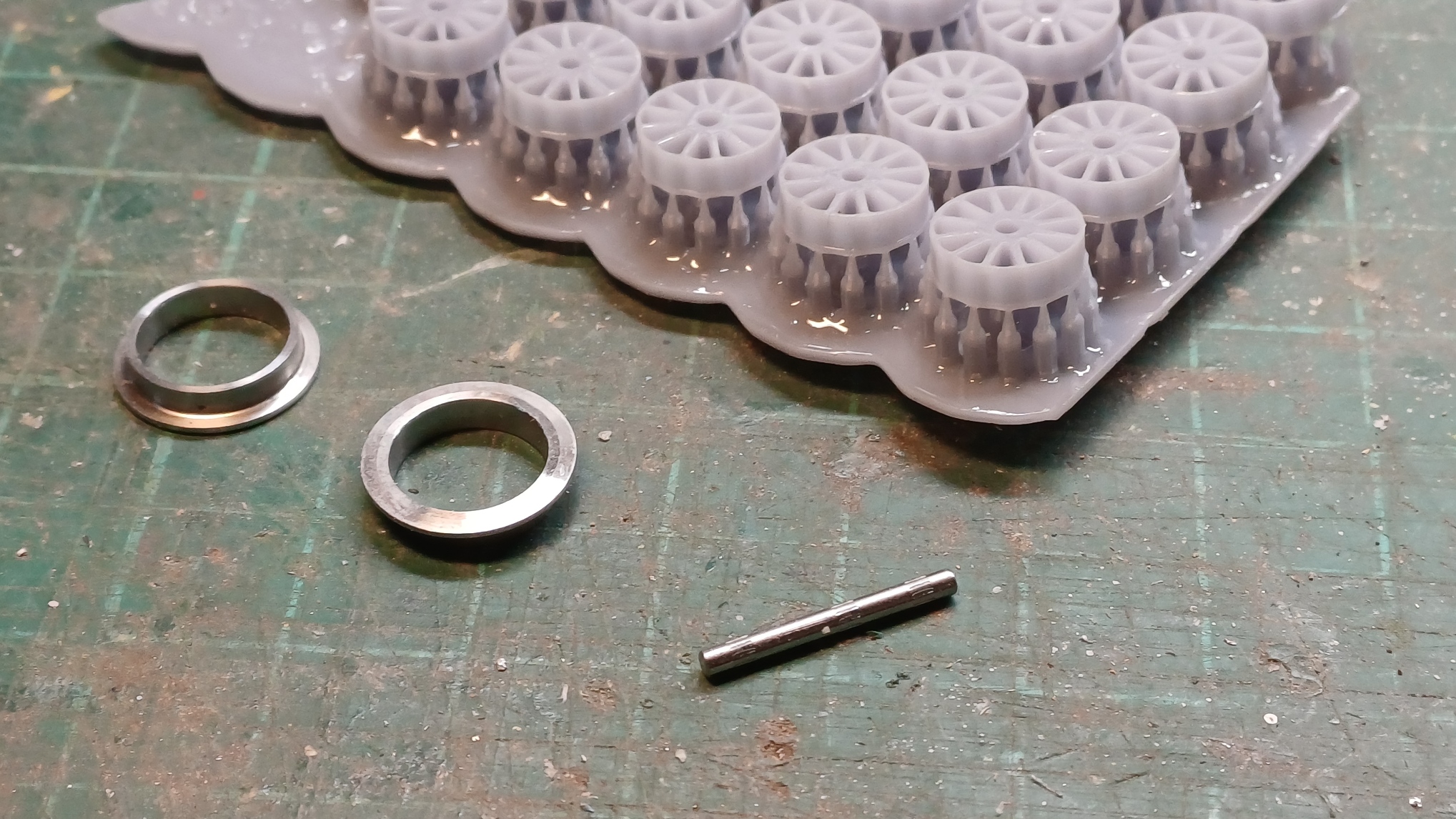

Ruote e cerchioni

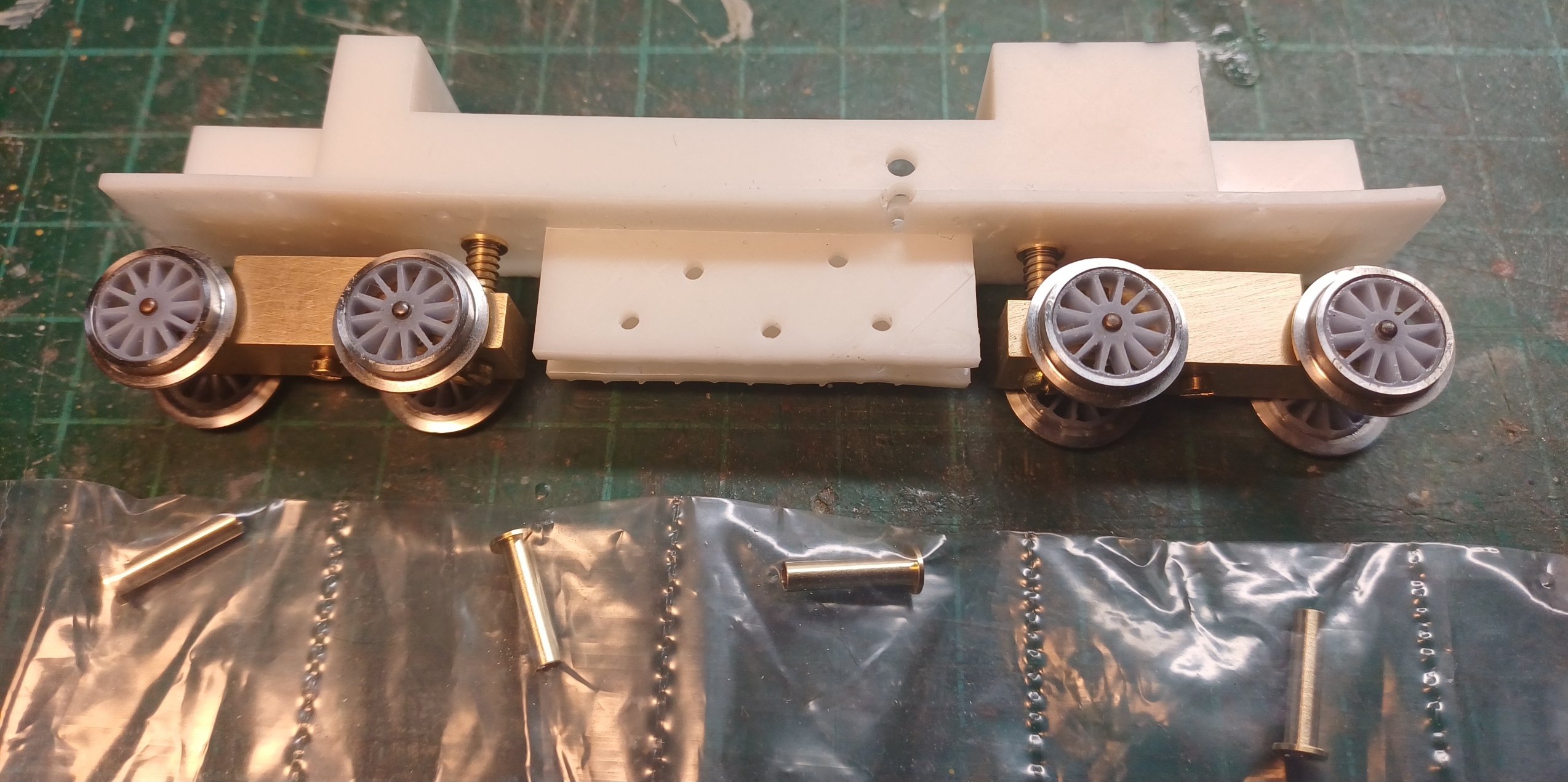

Alcune parti del carrello sono in lavorazione (perno, viti varie, prese di corrente, molle)

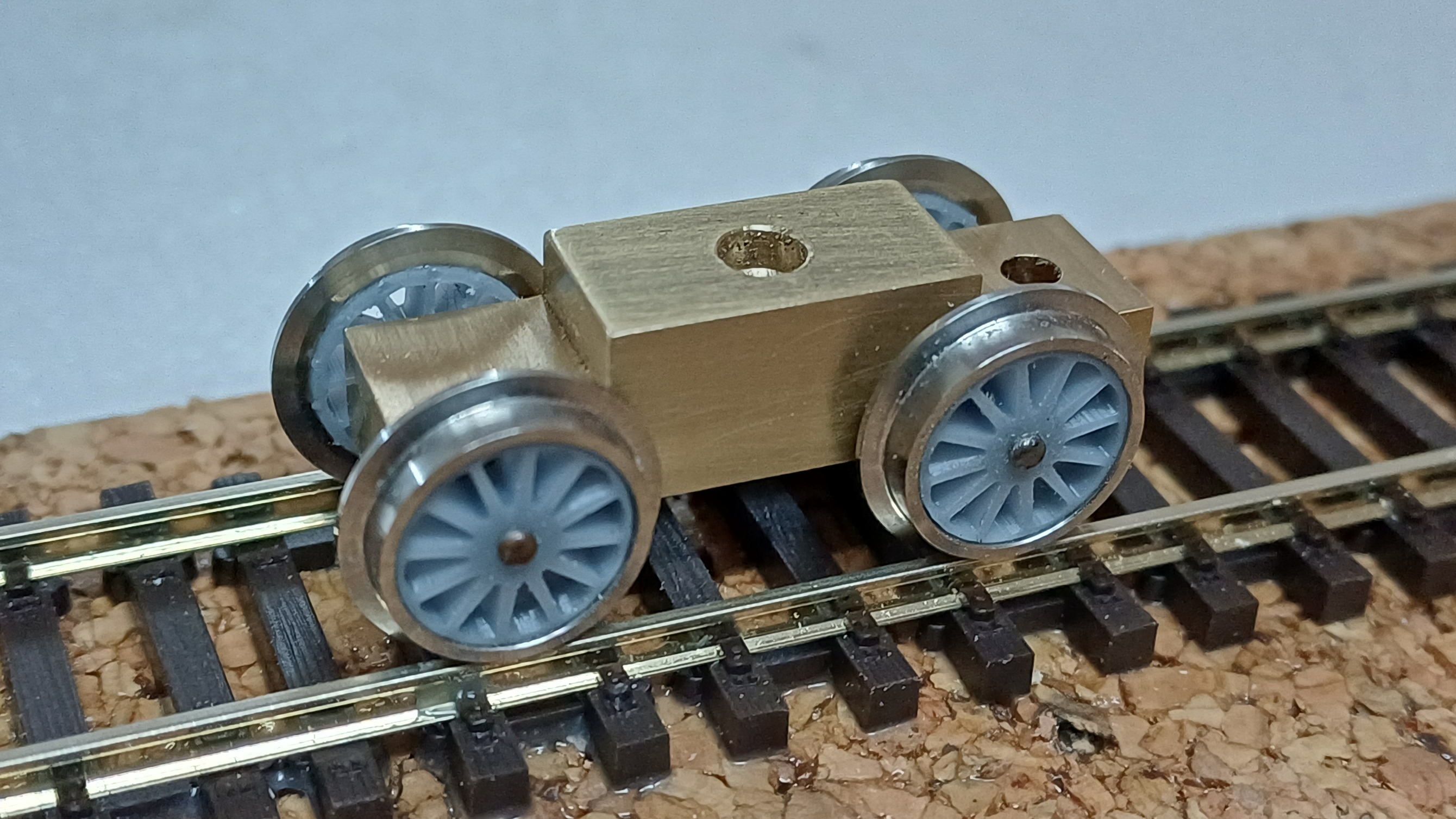

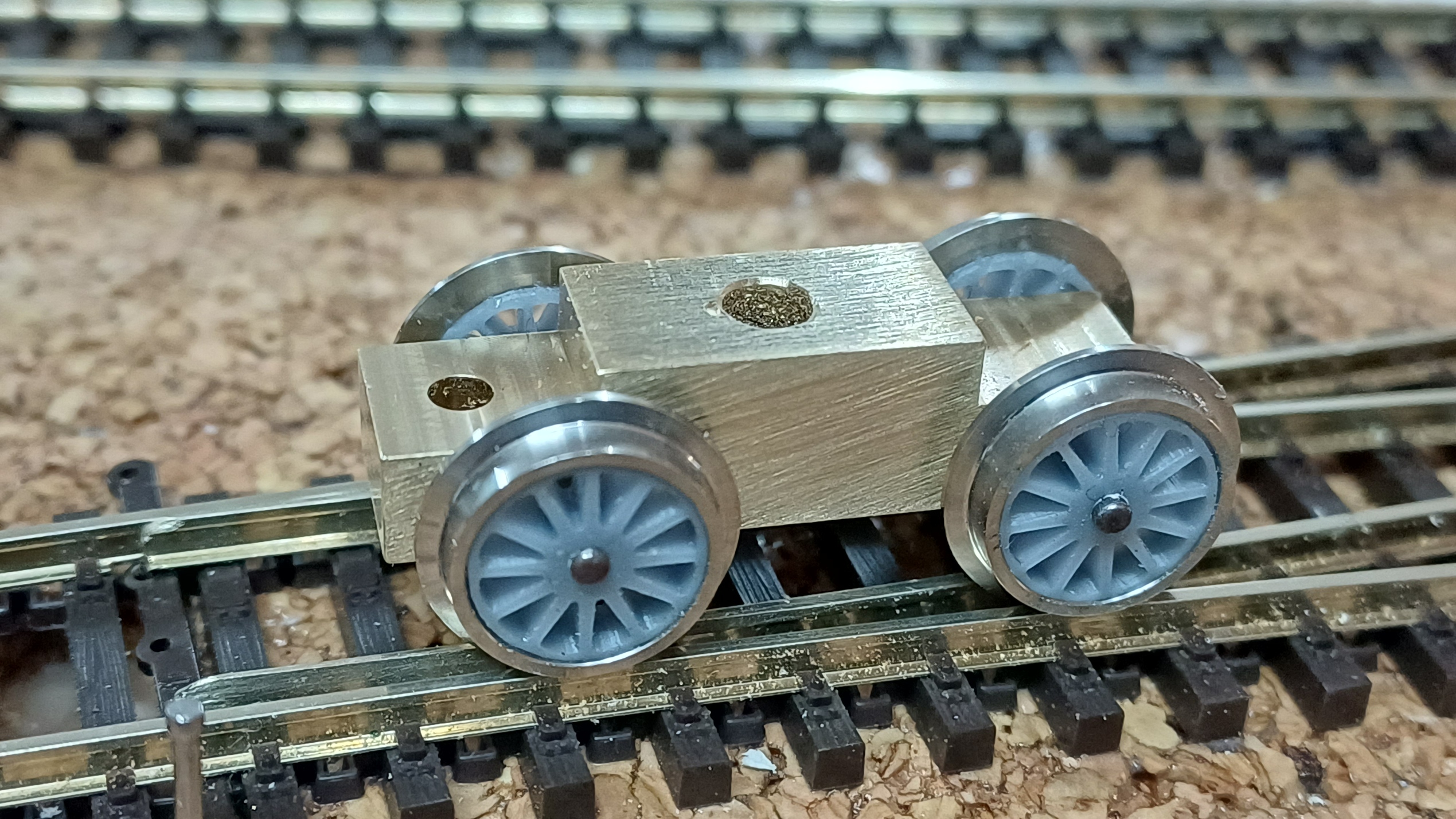

Carrello assemblato

Spero di pubblicare un aggiornamento prima possibile.

[Docdelburg]

Caspita Ed! Attilio Mari lavora su ben altra scala, tu stai facendo un lavoro certosino....che bravo!

[58dedo]

Mari docet, ma Edgardo facet!! Veramente un surplus di micro chicche e siamo solo all'inizio. Notevole lavoro e valore tecnico. Complimenti!!

[MrPatato76]

Bel progetto!!
Vedo però che i cerchioni sono puramente cilindri, mentre al vero la superficie di rotolamento è tronco conica.
La stampa in resina è abbastanza fragile e delicata su componenti così critici e funzionali come le ruote.
Hai già fatto delle prove?

[IpGio]

Incredibile Ed...
Che dire un gran bel progeTTo...

Ti seguo con interesse...


IpGio

[adobel55]

Bene Ed ti seguo

[IpGio]

Domanda... analogica o digitale?
E su quale epoca di riferimento?


IpGio

[IpGio]

Edgardo ho spostato la discussione nel forum correTTo ed ho inserito la discussione nella pagina del sito scalaTT Uno a centoventi, storia di piccole rotaie - ROTABILI IN SCALA TT - Fonte www.scalatt.it.


IpGio

[Edgardo_Rosatti]

Grazie a tutti, ma Attilio era su un altro pianeta.

I cerchioni, posso garantire che sono conici a norma NEM 311. Le ruote a raggi ho provato a farle quasi come al vero, ma sono molto delicate e funzionano male, quindi queste sono state il compromesso migliore tra robustezza e precisione di funzionamento.

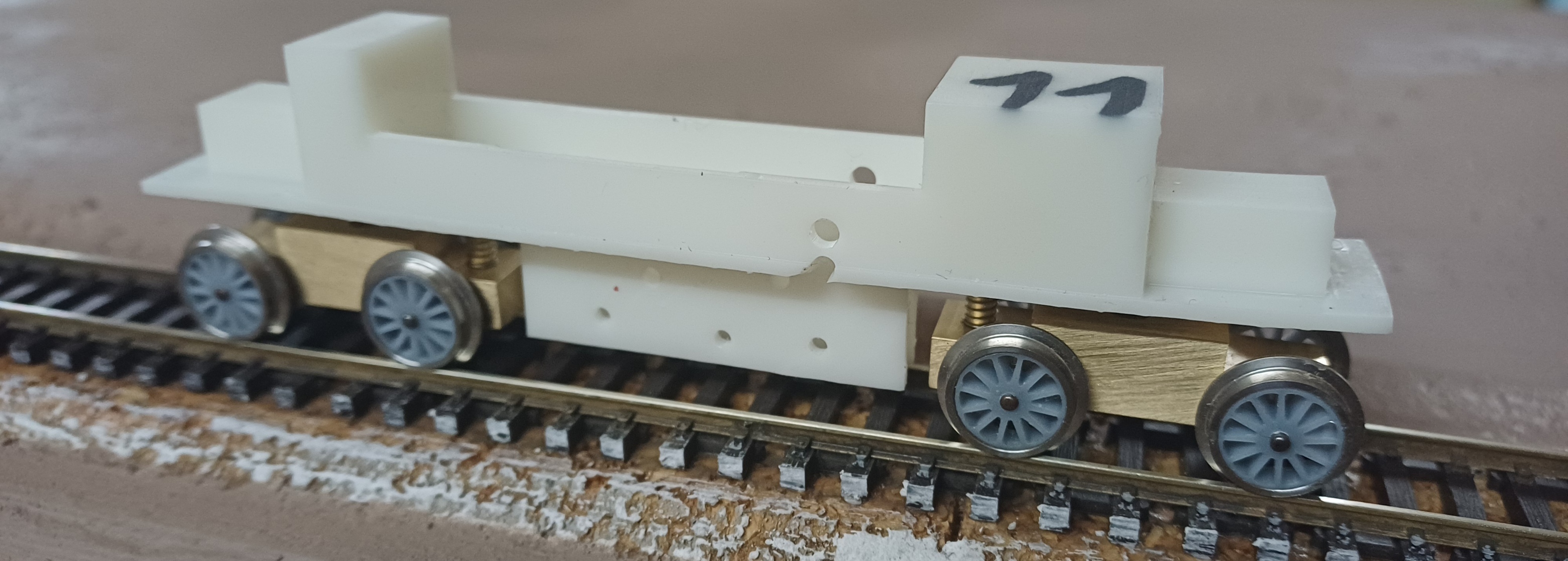

Non immaginate quante prove ho fatto e sto facendo con la stampante 3D, anche e soprattutto per i telai.

Per ora l'importante è che funzioni bene la meccanica, mentre per la carrozzeria sono a metà dell'opera.
Per il resto vedremo.

Ruote più realistiche meno precise e fragili

[lorelay49]

Grande ED

[MrMassy86]

Gran bel progetto Ed! seguo con piacere!

[Fabrizio]

Bella la E 626, prima locomotiva elettrica in corrente continua d'Italia.

[Bigliettaio]

Un lavoro di meccanica pura davvero impressionante! La E626 in scala TT è una sfida tecnica non da poco, ma vedendo la precisione di questi primi pezzi in ottone, il risultato sarà sicuramente un capolavoro.

[icovr66]

Complimenti Ed! Bellissimo lavoro ed un grande progetto che porta in TT un capitolo fondamentale della storia ferroviaria italiana! Buon proseguimento!
