MODULO "la vecchia Brianza" (stazione secondaria)

[Andrea]

vedo che hai anche una aiutante "pelosa"....

Si infatti... come ti aiuta lei a far fuori un chilo di wurstel, non ti aiuta nessuno...


Scusate l'OT

[MrMassy86]

Ottimo inizio Ed Massimiliano

[Edgardo_Rosatti]

Grazie a tutti e grazie anche per il pdf Stefano.

Colgo l'occasione per parlare dell'impianto elettrico che gestirà il modulo cercando di evitare il "tecnichese".

Iniziamo col dire che la stazione è da considerare come un modulo di blocco elettrico automatico e userà appunto una scheda di blocco.
Tale scheda avrà il controllo principare del modulo, quindi vi saranno i 2 classici reed. In questo modo la compatibilità con il modulare è assicurata.

Le modalità di funzionamento saranno 2:
- Stazione impresenziata;
- Stazione presenziata.

Nel caso di stazione impresenziata, il modulo si comporterà esattamente come un normale modulo di blocco e non sarà possibile effettuare manovre di precedenza.
Questo è utile quando non si voglia o non si possa gestire la stazione, per esempio quando non sarò presente ad una manifestazione, in quanto la gestione in modalità presenziata prevede l'uso di un pc portatile e un operatore sempre presente. Tuttavia, spero tanto che tutti possano imparare a gestirla e visto che usa Arduino ed il software è di facile installazione e utilizzo, non vedo impedimenti nel poterne sfruttare le caratteristiche da parte di tutti.

Stazione presenziata; qui si potranno effettuare manovre di precedenza tramite il binario centrale. Sarà quindi possibile ricevere un treno merci per farlo sostare in stazione e dare la precedenza ad un treno passeggeri.
I treni in partenza avranno la via libera solo se il blocco successivo ne darà il consenso. E qui mi riallaccio alla scheda di blocco che avrà l'ultima parola. In pratica, se decido di far partire un treno, esso partirà solo se il blocco successivo sarà libero. La sicurezza prima di tutto.
Per il ricevimento dei treni in stazione la cosa si fa più complicata perchè il blocco precedente rimarrà al rosso fino a quando la stazione non sarà libera.
Ricordo che nel blocco elettrico automatico può viaggiare un solo treno per sezione, quindi come fare per ricevere un secondo treno in stazione?
Semplice, basta forzare la partenza del blocco precedente. Ovviamente sempre con un occhio di riguardo alla sicurezza.
Questo non influirà minimamente sul normale funzionamento del modulare e ci permetterà di avere un sicuro divertimento.

Qualche nota tecnica:
I binari della stazione sono divisi in 9 sezioni chiamate CDB (Circuito Di Binario) e 6 sezionamenti per l'arresto dei treni.
In condizioni di riposo nessuno di questi è alimentato dalla corrente di trazione. Questo avverrà solo quando l'operatore inserirà un itinerario di arrivo, di partenza o di transito.
In questo caso verranno alimentati solo i CDB e/o i sezionamenti relativi all'itinerario scelto.
Questa scelta si è resa necessaria in quanto il binario centrale di precedenza è banalizzato e in base alla direzione del treno dovrà avere la polarità corretta che sarà gestita da Arduino ed il software tramite una serie di relè.

Il software:
Una buona parte del programma è già stata scritta e per ora ci consente di gestire il traffico ferroviario tramite un pc ed il mouse.
L'idea è quella di avere un sinottico a monitor con tutti gli enti della stazione (deviatoi, CDB e segnali) che sia semplice e pratico e soprattutto a prova di errore.
La parte mancante è quella della rilevazione delle occupazioni, cioè visualizzare a monitor la posizione di un treno in modo tale da inserire ulteriori sicurezze nella gestione del tutto.
Quindi ho pensato di inserire delle fotoresistenze in punti strategici del tracciato, cioè dei sensori di luce posizionati tra le traversine che al passaggio di un convoglio vengono oscurate e inviano un impulso al pc.
Le soluzioni per risolvere questo problema sono tante, ma questa, anche se banale, mi permette di non interferire con i circuiti elettrici del modulo.

Nel GASTT Lab è presente la descrizione tecnica del progetto con un simulatore web del programma:
http://gasttlab.altervista.org/brianza.php
Purtroppo il simulatore non è visibile, quindi chiedo a Rolando che gestisce il sito se può renderlo tale[:I] Grassie!
In alternativa può essere scaricato, è un app Java in HTML, dopo aver sompattato l'archivio cliccare su INDEX:
http://gasttlab.altervista.org/downloads.php

Al prossimo aggiornamento.

[liftman]

Purtroppo il simulatore non è visibile, quindi chiedo a Rolando che gestisce il sito se può renderlo tale[:I] Grassie!
In alternativa può essere scaricato, è un app Java in HTML, dopo aver sompattato l'archivio cliccare su INDEX:
http://gasttlab.altervista.org/downloads.php

ZzZzzZZZzzzzzZZZZz... eh? chi mi chiama? ah... il GasTTLab, non mi ricordavo nemmeno della sua esistenza[:o)]
Vedo cosa posso inventare

[liftman]

Habemus simulatorem! http://gasttlab.altervista.org/brianza.php [:o)]

Povero me.... erano mesi che non toccavo quelle pagine e devo dire che ho dovuto far mente locale perchè non mi ricordavo più cosa, come, quando e perchè... Credo mi manchi un poco di... come si chiama? forfora?

[Edgardo_Rosatti]

Grazie Rolando!!!! Così è perfeTTo

[Egidio]

Grande Edgardo....... Saluti. Egidio.

[gavinca]

Grande Ed,
progetto ambizioso ma molto affascinante

[Edgardo_Rosatti]

Oggi ho finito di montare il piano anche sul pannello centrale con lo scasso per il sottopasso.

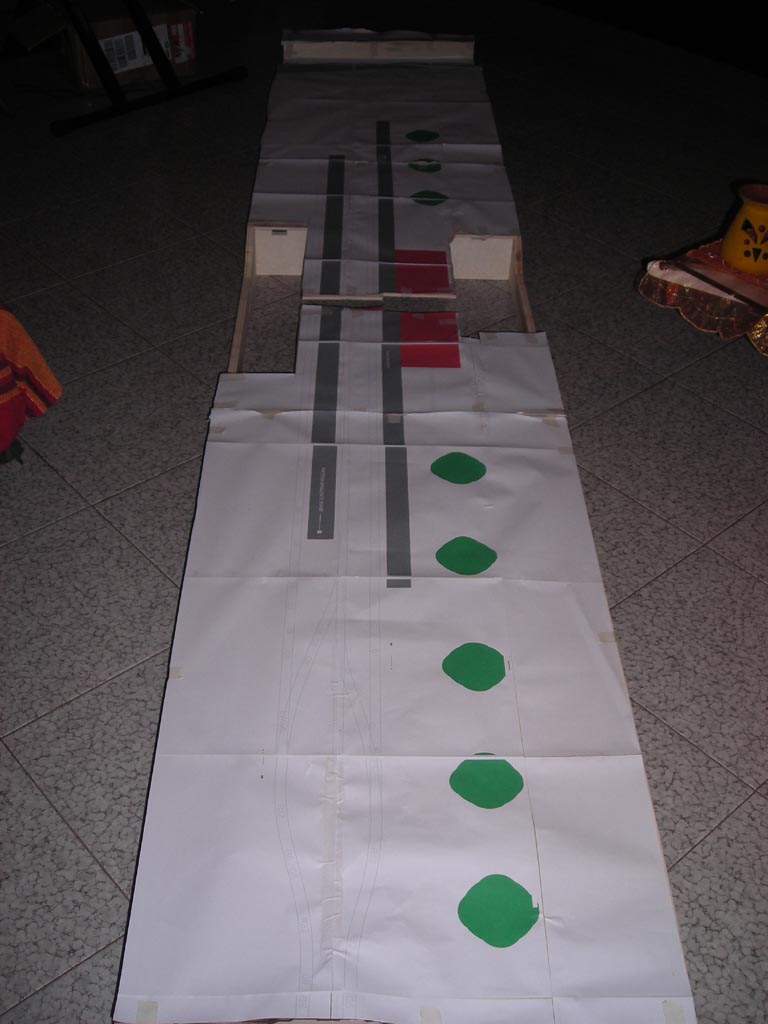

Modulo completo:

89,51 KB

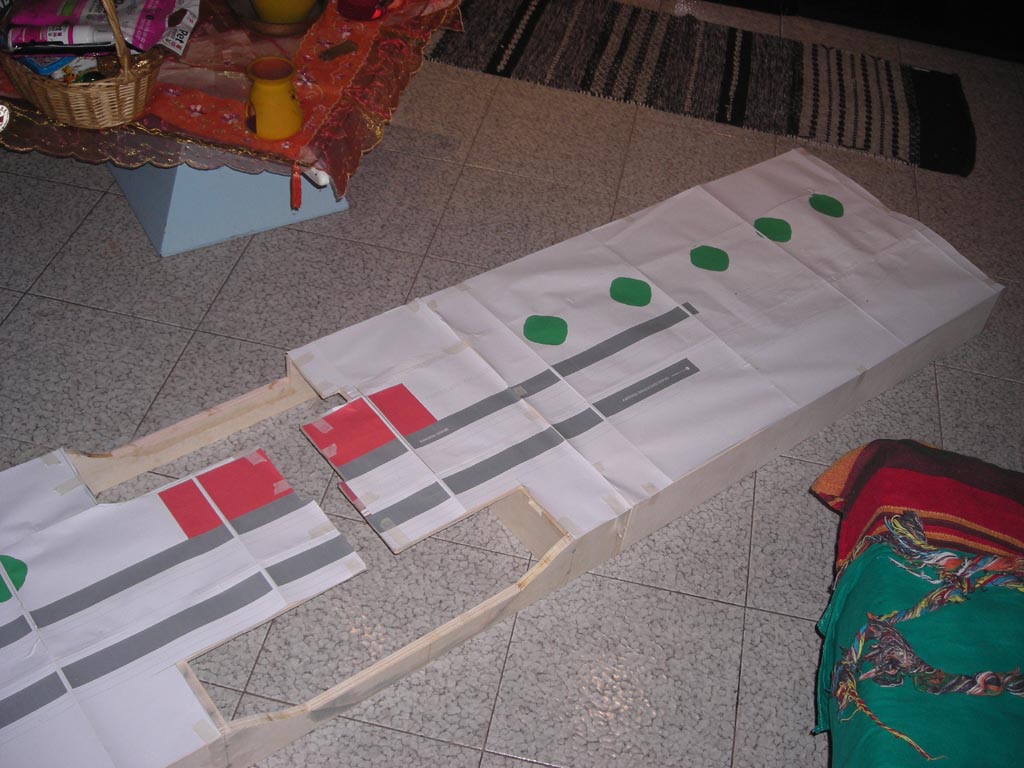

Ho anche fissato provvisoriamente il puzzle del tracciato per iniziare a prendere le misure approssimative degli spazi.

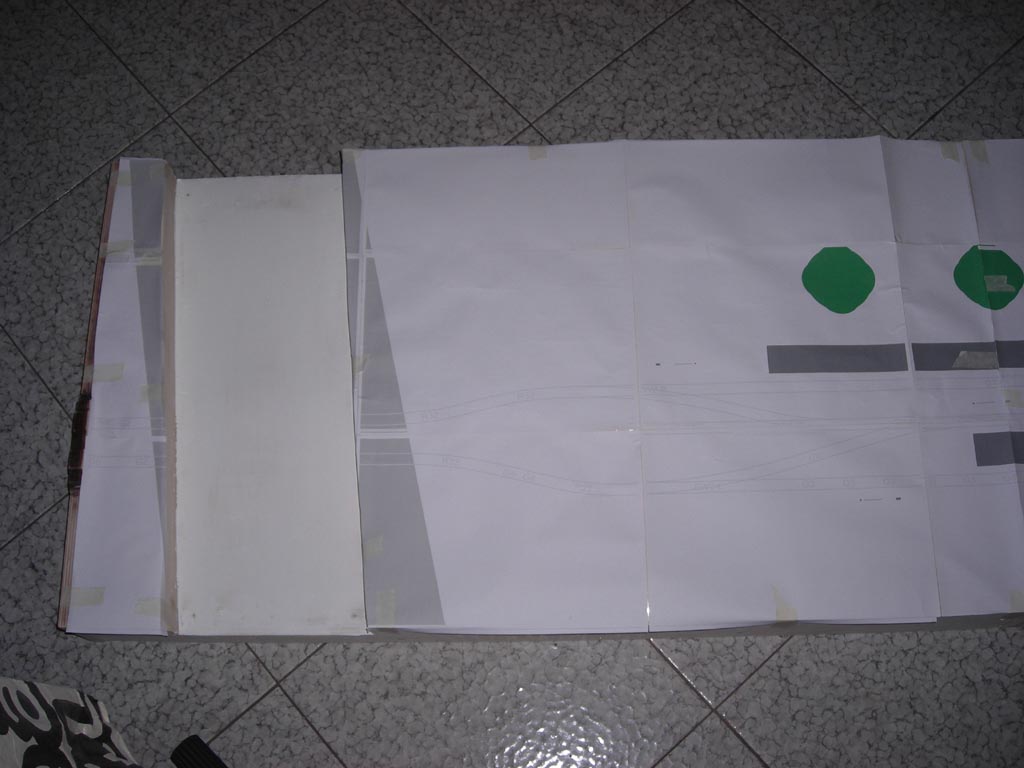

Pannello Lissone/Monza:

84,55 KB

La base della Nuova Valassina è pronta per ricevere l'asfalto.

Nuova Valassina:

68,83 KB

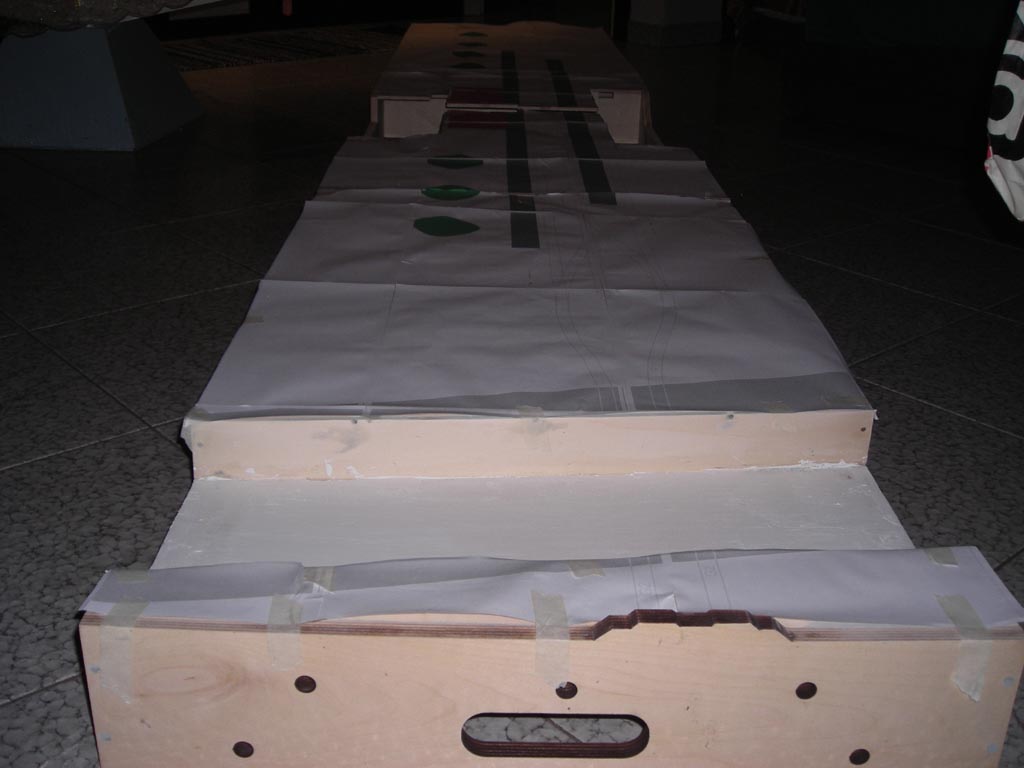

Pannello FV Desio:

106,62 KB

Pannello Como/Chiasso:

82,29 KB

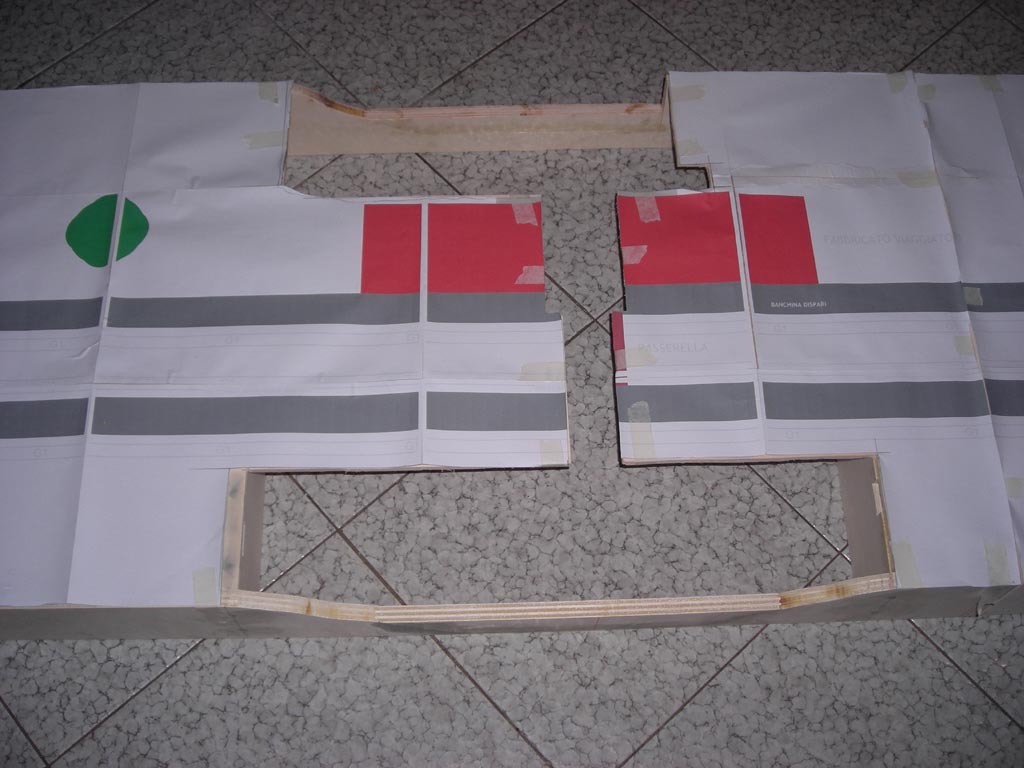

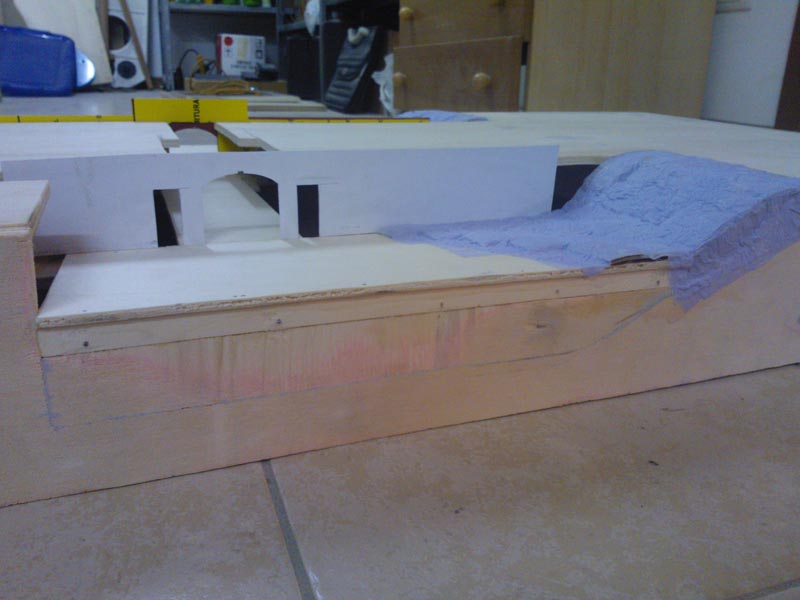

Sottopasso:

137,58 KB

Ora manca la realizzazione del sottopasso così la carpenteria (gambe escluse) è finita.

Nel frattempo mi sto portando avanti anche sul lato elettrico.

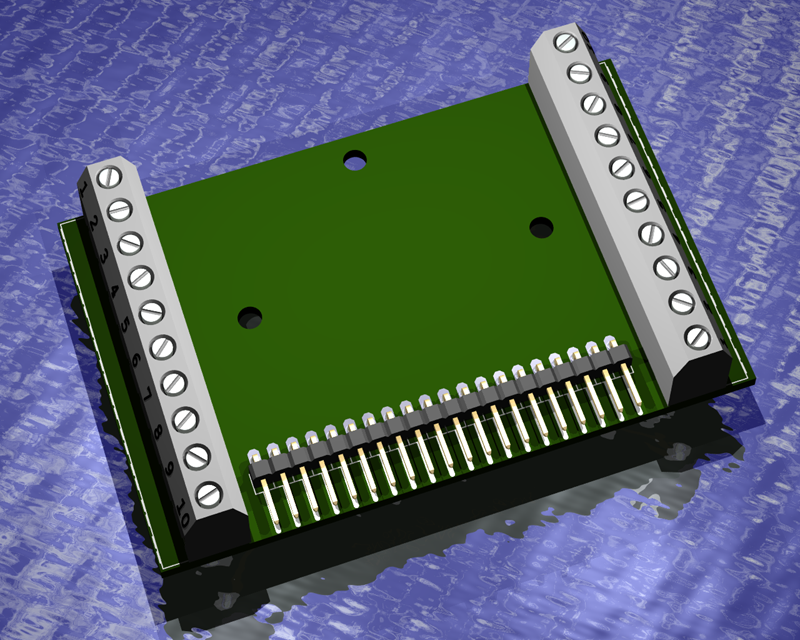

Questa scheda per le connessioni intermedie è da 20 poli e andrà montata nel lato interno delle testate centrali.
Potrà servire anche per i cablaggi di futuri moduli doppi e misura circa 5x8 cm.

Interconnessioni sopra:

602,53 KB

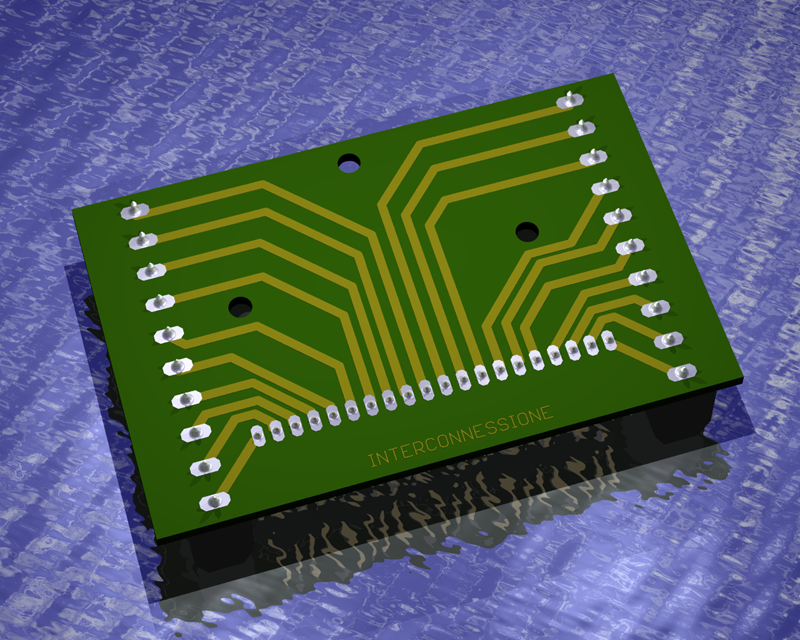

e sotto:

630,84 KB

Infine un po' di "tecnichese" con lo schema della scheda di integrazione del blocco con la centrale.

Integrazione blocco:

45,75 KB

Lo schema è doppio e simmetrico, in quanto serve entrambi i binari pari e dispari in modo indipendente.

Nei 4 contatti in basso si collegano le uscite sezionamento e segnale verde provenienti dalla scheda di blocco.
Ai lati si collegano i segnali di partenza ed i sezionamenti veri e propri al modulo e le uscite di comando per le partenze provenienti dalla centrale.

In pratica ho interposto in serie 2 relè per binario tra la scheda di blocco ed i segnali/sezionamenti controllati dalla centrale.
Sono 2, in quanto i binari di partenza sono 2; corretto tracciato e non corretto tracciato.

Presto anche la gestione dei segnali di protezione...

[Riccardo]

UAHUUU !!!!
mi ero perso le foto,
Grande Edgardo, !!!!
certo che messo lì in scala 1:1 è un gran modulo

[adobel55]

Bene, bene.
Hai previsto dove inserire la cabina elettrica ??
Ciao.
Adolfo

[saverD445]

Fischiaaa che modulo , sarà spettacolare

[Edgardo_Rosatti]

UAHUUU !!!!
mi ero perso le foto,
Grande Edgardo, !!!!
certo che messo lì in scala 1:1 è un gran modulo

Non è grande Riccardo, è enorme e ora che lo vedo sarà un problema inserirlo nel layout perchè occupa ben 3 metri.

Per Novegro dovrei riuscire perlomeno a completare l'armamento ed i cablaggi elettrici così da fare qualche test di circolazione e penso sia opportuno, per il momento, inserirlo nei pressi di un cappio di ritorno, magari in un layout a ferro di cavallo così da avere la zona di parata con moduli più presentabili esteticamente verso il pubblico.

Adolfo: per la collocazione della cabina elettrica abbiamo molto spazio, tuttavia dovrà essere collocata nel pannelo "Como/Chiasso", in quanto ha un piano uniforme e nella realtà è pieno di edifici di servizio.

Dovrei riuscire a portare i pannelli a Malpensa per una valutazione e qualche consiglio il sabato 23 Maggio.

[Edgardo_Rosatti]

Aggiornamento:

Il tunnel "sotto-stazione" inizia a prendere forma.
A Malpensa ho acquistato delle lastrine di mattoni in polistirene che ho usato per realizzare il portale sul lato osservatore:

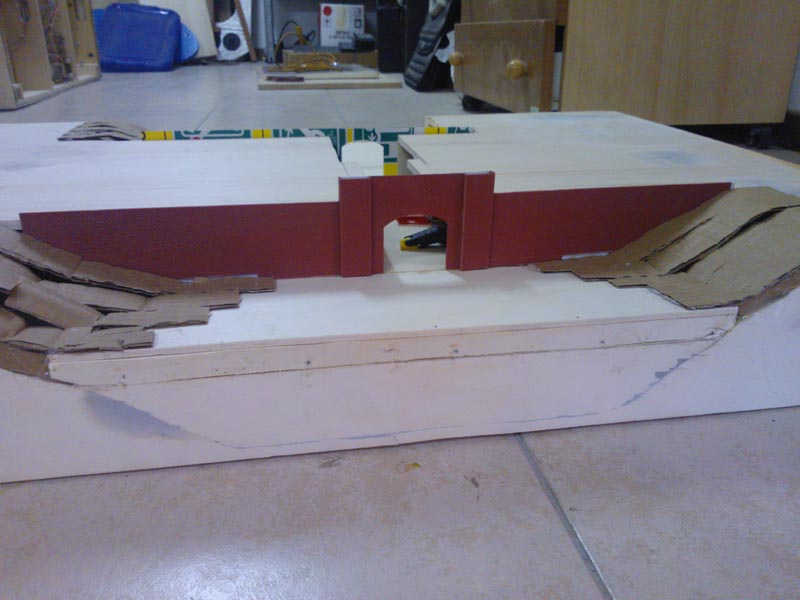

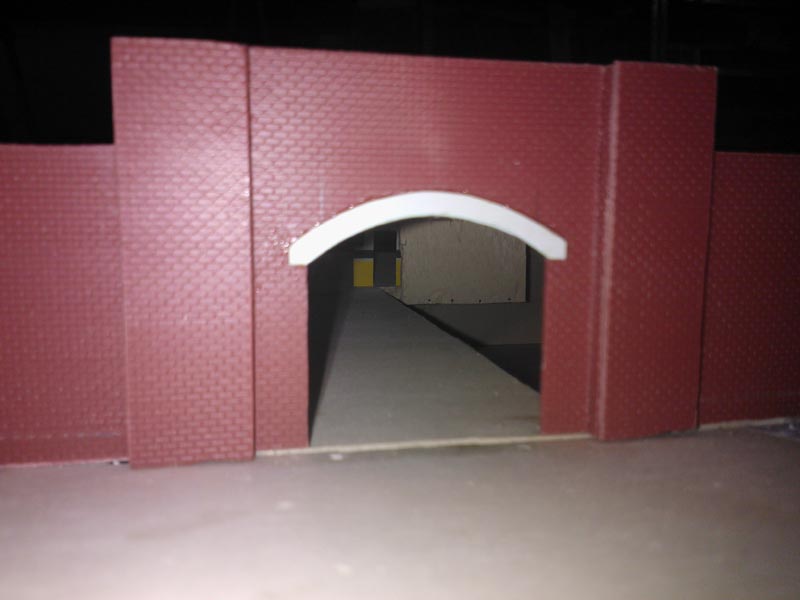

Portale lato visitatore:

52,51 KB

Sul lato opposto (operatore) vi è un altro tipo di portale con 2 porte laterali.

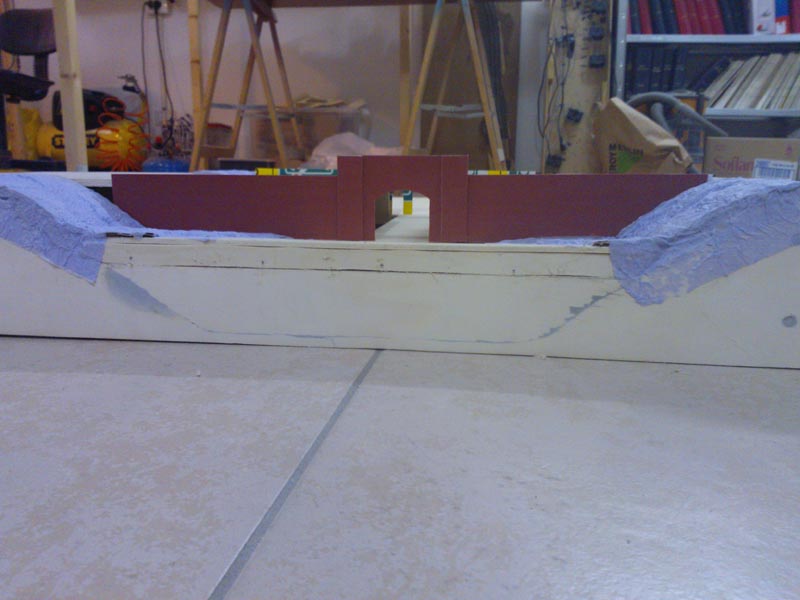

Portale lato operatore:

65,66 KB

L'interno del tunnel verrà illuminato con dei led smd a luce bianca.

I portali non sono ancora fissati al pannello, in quanto dovrò realizzare ancora molti paricolari.

Prova:

70,18 KB

Ai lati dei portali ho incollato con colla a caldo delle striscie di cartone rivestite di carta pesta (carta, vinavil e acqua) per raccordare il tutto:

Lavorazione:

71,9 KB

Al prossimo aggiornamento.

Ed

[adobel55]

Bel lavoro Ed.
Che colore avrà il muro ?.
Ciao
Adolfo

[Edgardo_Rosatti]

Bel lavoro Ed.
Che colore avrà il muro ?.
Ciao
Adolfo

Il muro verso il lato osservatore è un semplice muro in mattoni rossi, l'idea è questa:

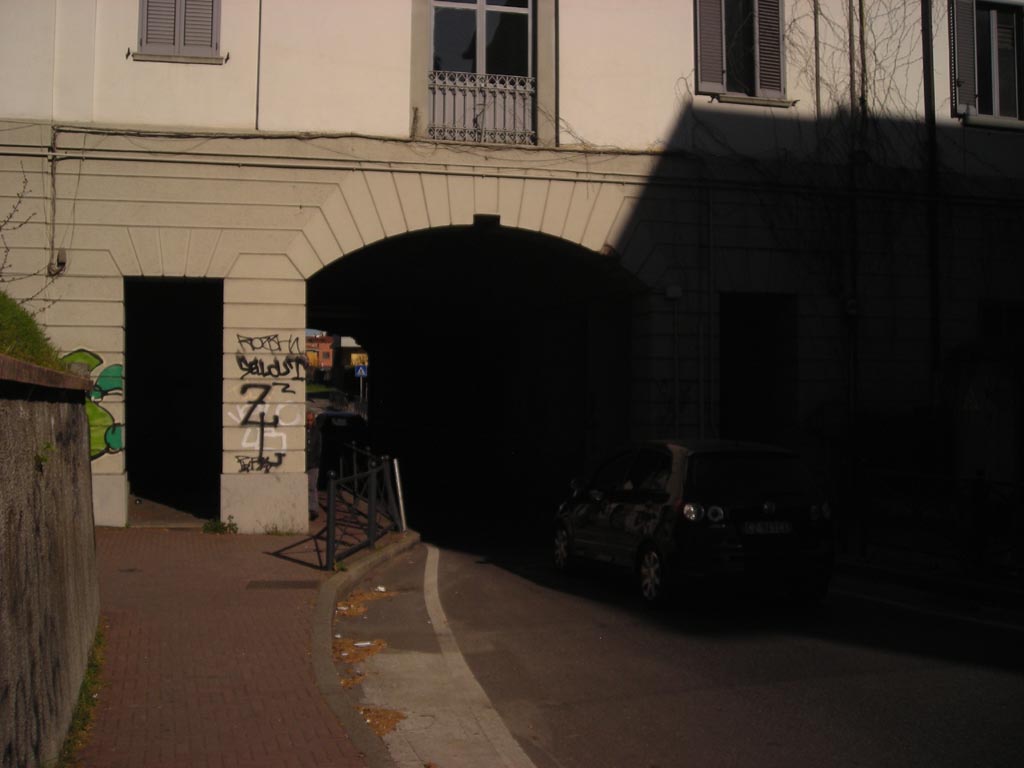

Foto reale lato osservatore:

Qui verrà installato anche il pannello pubblicirario animato.

Quello sul lato operatore è molto diverso:

Foto reale lato operatore:


Per ora sto cercando di ultimare lo scenario che parte dal piano ferro verso il basso (zone depresse, questo tunnel e Nuova Valassina). Una volta ultimate queste zone potrò iniziare a posare l'armamento e cablare l'impianto.

Ciao.

[Andrea]

Bravo Ed, direi che è impostato molto bene.
Ricordati che se potrò contribuire alla posa della vegetazione (anche se non ve ne sarà molta) per me sarà un onore.

[Riccardo]

oTTimo lavoro Edgardo,
quel pannello grigio sulla prima foto è proprio un pannello pubblicitario elettronico?

[stizzy]

oTTimo lavoro Edgardo,
quel pannello grigio sulla prima foto è proprio un pannello pubblicitario elettronico?

l'insieme è molto bello ma, a mio avviso, deturpato dalla presenza aliena del pannello.
Ed: stai facendo un gran bel lavoro; non ionserire quel pannello, ti prego!

[Egidio]

Ottimo aggiornamento Edgardo !! Saluti. Egidio.

[MrMassy86]

Complimenti Edgardo, stai facendo molto bene Massimiliano

[dilan]

Bel lavoro, invecchiato a dovere sarà splendido.

[Edgardo_Rosatti]

Grazie a tutti [:I] spero di migliorare le mie capacità per ora limitate nelle tecniche di invecchiamento.

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
<font color="red">Andrea ha scritto:</font id="red">

Ricordati che se potrò contribuire alla posa della vegetazione (anche se non ve ne sarà molta) per me sarà un onore.
[/quote]

Invece ce ne sarà molta Andrea, in tre metri di modulo hai voglia a seminare

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
<font color="red">Riccardo e Stefano hanno scritto:</font id="red">
quel pannello grigio sulla prima foto è proprio un pannello pubblicitario elettronico?

Ed: stai facendo un gran bel lavoro; non inserire quel pannello, ti prego!
[/quote]

Il pannello in foto non è elettronico e francamente lo reputo un obrobrio, condivido e rassicuro Stefano che non verrà riprodotto.
L'dea rimane quella di dare importanza alla struttura per come è stata concepita in passato sempre nel limite del possibile.

Il pannello elettronico animato è su palo e verrà installato sul lato della strada che conduce verso il tunnel, quindi non deturperà la facciata in mattoni.

Alla pagina 5 di questo thread c'è qualche riferimento in merito al display:
topic.asp?TOPIC_ID=8517&whichpage=5

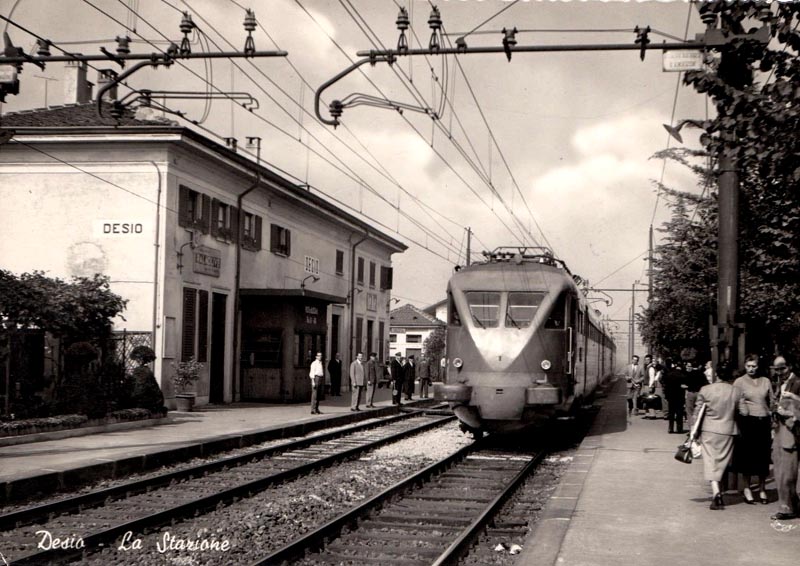

Nel frattempo, una foto storica della stazione per i nostalgici :

Desio old time:

118,53 KB

Sto anche lavorando alla realizzazione dei new jersey per la Nuova Valassina, qualcuno ha qualche idea?

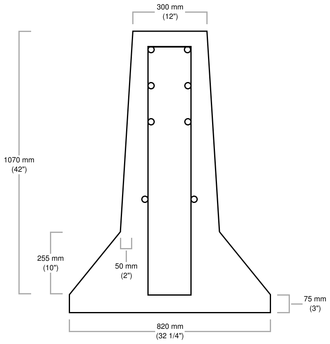

Jersey barrier:

8,8 KB

[stizzy]

Sto anche lavorando alla realizzazione dei new jersey per la Nuova Valassina, qualcuno ha qualche idea?

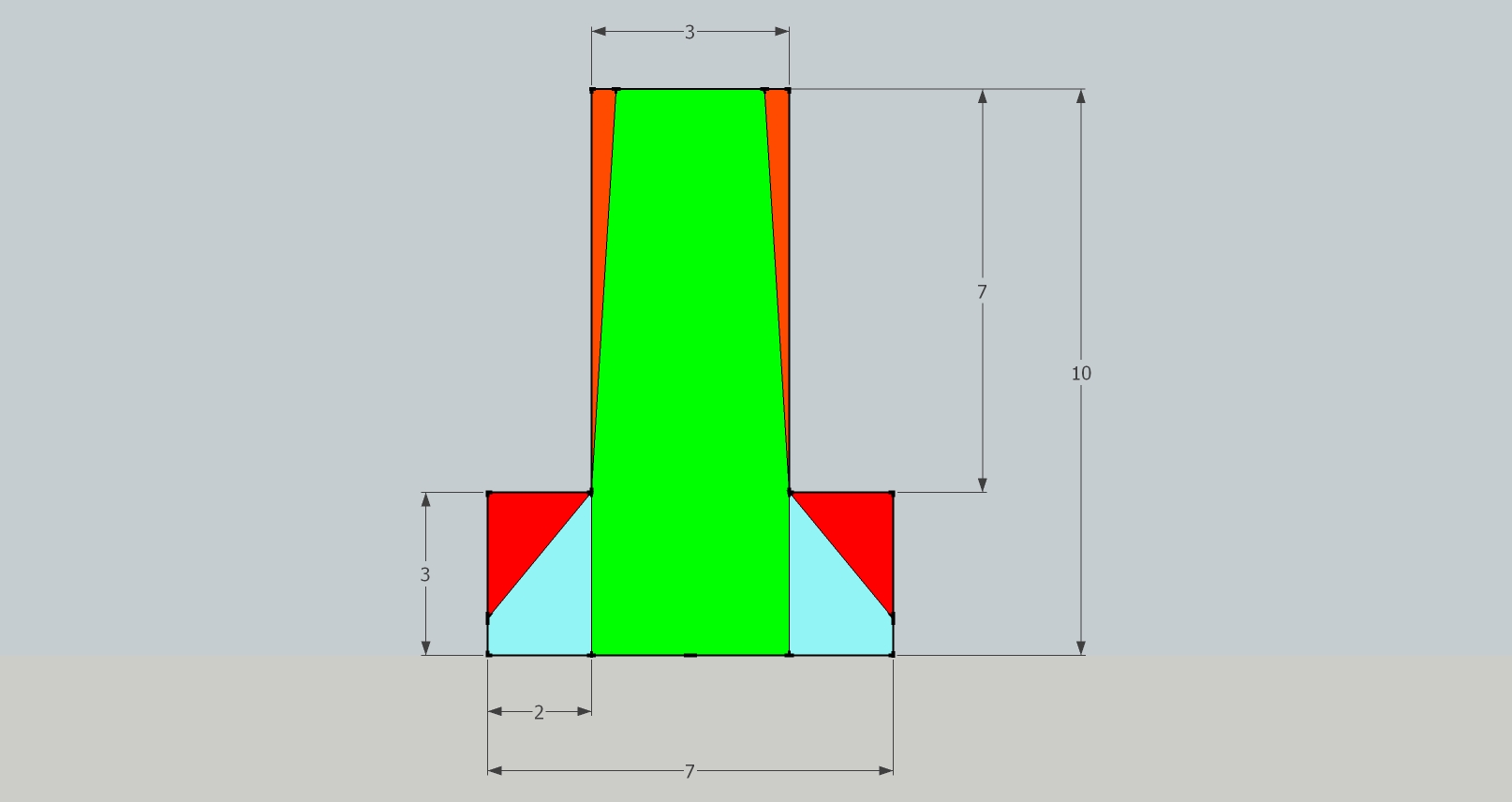

Io la farei con profilati reperibili nel modellismo navale:
1 lisletto 10x3 (verde)
2 listelli 3x2 mm (azzurro)
Nota: le parti in rosso sono quella da asportare con cutter o lima


Immagine:

74,95 KB

[Edgardo_Rosatti]

Grazie Stefano, in effetti forse è la soluzione migliore e si tratta di fare al massimo solo 55 cm di profilo (la profondità del modulo).
Pensavo anche a listelli di balsa (più morbida da lavorare) che nel modellismo aeronautico si trova già profilata in varie forme triangolari.
