Moduli FIMF - Stazione Certosa di Pavia-

[jack94]

Ciao a tutti
vista la necessità da parte del club di aggiungere una curva al plastico sociale a norme FIMF, ho pensato di riprodurre la stazione di Certosa di Pavia (paese dove -ancora per poco- abito), vicina al famoso monumento, sulla linea Milano-Pavia-Genova.
La stazione si presta particolarmente perchè è in curva verso destra di circa 25°.

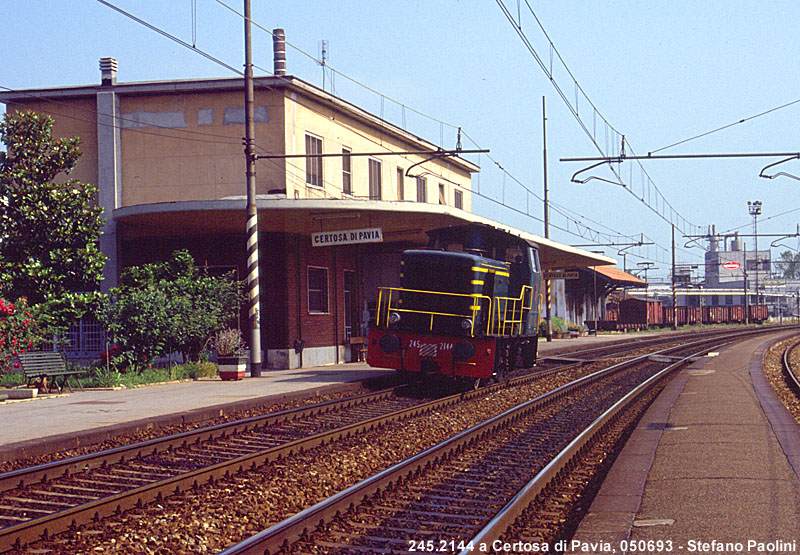

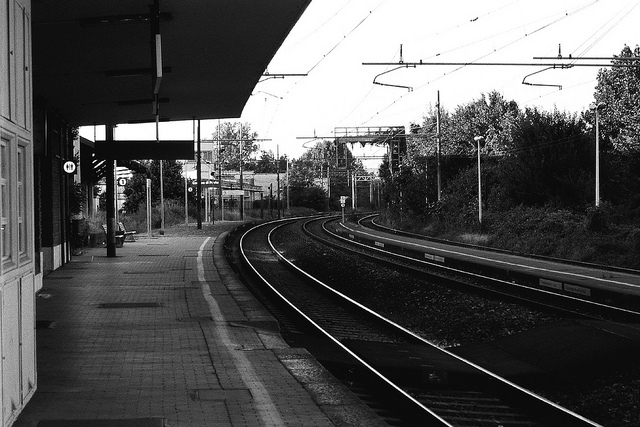

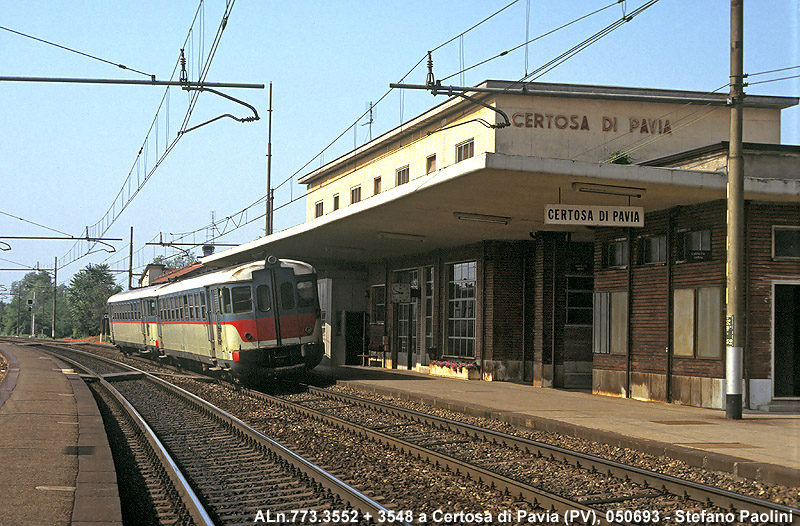

Ecco alcune foto della stazione reale:
Immagine:

134,63 KB
Immagine:

191,59 KB
Immagine:

202,22 KB
(foto prese da internet, quelle che ho fatto io sono troppo grandi per essere postate)
Veniamo al progetto: ho deciso di realizzare la stazione in 4 moduli così suddivisi: (a partire da sinistra)
-Modulo 1, lato Pavia, misure 800x600, rappresenta il primo tratto di stazione con il rientro del terzo binario per le precedenze
-Modulo 2 angolo 30° (al posto dei 25° del reale), con il fabbricato principale della stazione.
-Modulo 3, misure 1200x600, con il magazzino merci, piazzale della Galbani (ancora da decidere se fare funzionale o no) e rientro del terzo binario.
-Modulo 4, angolo 60° (per completare la curva), ancora da decidere come scenografare (si accettano suggerimenti), nella realtà lì ci sarebbero i depuratori della Galbani, ma presentano notevoli problemi costruttivi.

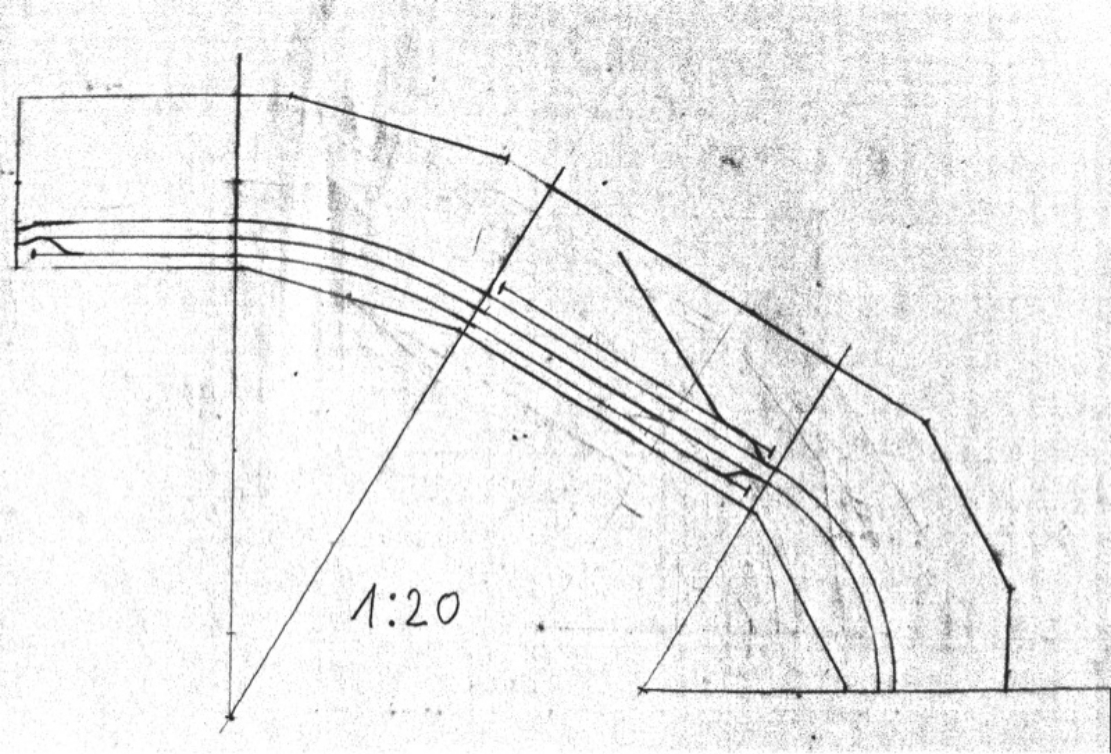

Questo il progetto di massima dei moduli e del piano binari
Immagine:

499,61 KB

[Andrea]

Bene Giacomo, ti seguirò con interesse.
Mi torna in mente la stazione di Carnate....

[jack94]

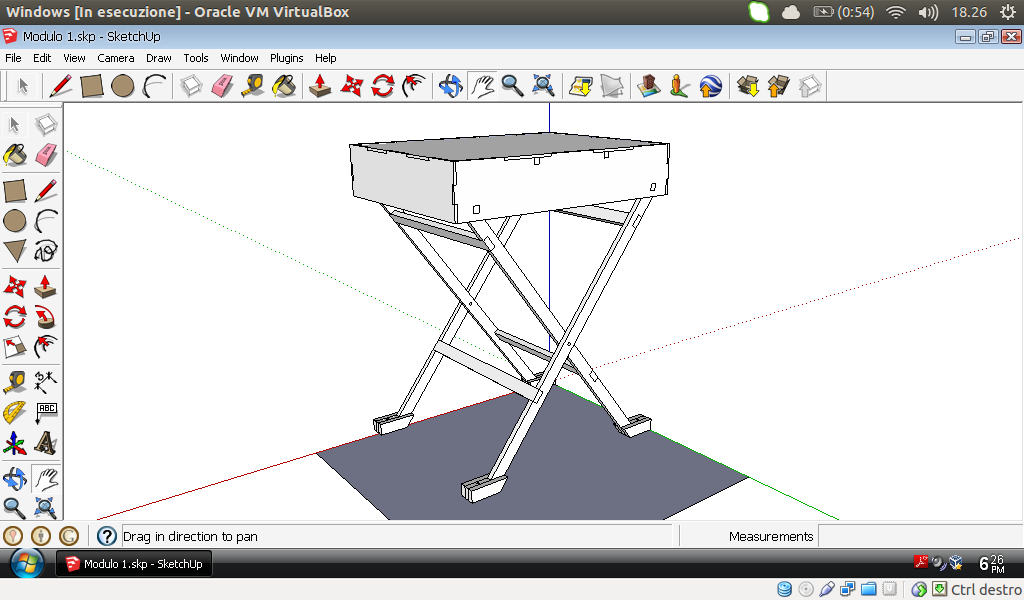

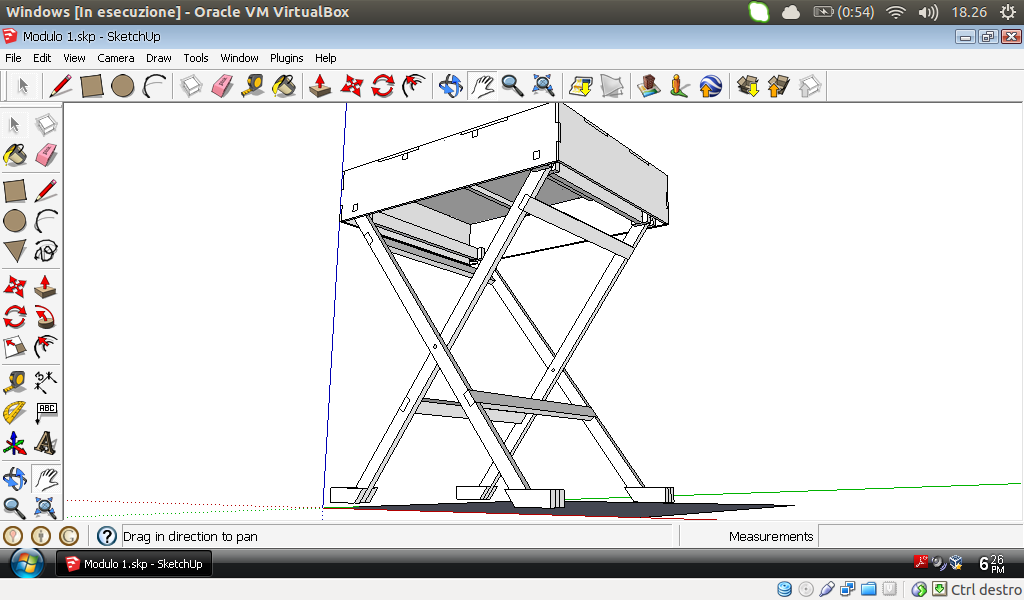

Per ora ho fatto anche il progetto tecnico per la realizzazione del primo modulo, ho usato Google SketchUp, un modellatore di superfici free, e davvero molto utile per questo tipo di progetti.
Le gambe sono un'idea di mio padre (che mi aiuterà nella parte di falegnameria) e sono congegnate sulla base degli stendipanni: sono ripiegabili e una volta appoggiate al pavimento, stanno in piedi da sole, per poi appoggiare sopra il modulo.
Lascio qualche screenshot del progetto, da cui si capirà meglio


Immagine:

98,09 KB

Immagine:

98,67 KB

[MrMassy86]

Bel progetto Giacomo, anchio ti seguiro con interesse Massimiliano

[marioscd]

i ragazzi del CMP sono giovani... ma promettono molto di molto di molto bene!!!!!!!

ciao!

[FRANCO]

Progetto impegnativo Giacomo ma visti i tuoi precedenti lavori la cosa mi tranquillizza attendo sviluppi .
Buon lavoro

[Docdelburg]

Molto bene Giacomo! Registriamo il via ufficiale di questo bel progetto che si annuncia molto interessante. Ti seguiremo con costanza.....

[saverD445]

Complimenti per il progetto Giacomo, mi piace .

Ti seguirò con interesse

[dilan]

E' un bel progetto, ti seguirò con interesse.

Ciao

[elmofer]

anche io seghuirò interessato il progetto
vai così Giacomo!

[MrPatato76]

Urca progettino semplice semplice!!

Complimenti

Ciao

Roberto

[Fulvio Zanda]

vai Giacomo siam tutti con te !!!!!

bel progetto, che impreziosisce ulterioremente il plastico Fimf.

ciao

[Digtrain]

Forza Giacomo!!!

Ciao Walter :geek:

[Marshall61]

Complimenti Giacomo, ottimo progetto, ti seguirò con interesse!!!

Ciao, Carlo

[Egidio]

Sono curioso di vedere come te la cavi. Fino ad ora ho visto le tue abili mani lavorara solamente sulle elaborazioni dei rotabili. Ti seguiro'
volentieri. Saluti. Egidio.

[jack94]

Grazie a tutti...
Se va bene, questo weekend dovrei incominciare con la costruzione della struttura del primo modulo, e poi in base al risultato, decido se mantenere il progetto a "stendipanni" i cambiarlo...
Ciao

[Docdelburg]

Grazie a tutti...
Se va bene, questo weekend dovrei incominciare con la costruzione della struttura del primo modulo, e poi in base al risultato, decido se mantenere il progetto a "stendipanni" i cambiarlo...
Ciao

Permettimi un'osservazione: con le gambe a stendipanni non ho notato soluzioni che permettano una minima regolazione in altezza dei canonici +/- 2 cm.

[jack94]

Permettimi un'osservazione: con le gambe a stendipanni non ho notato soluzioni che permettano una minima regolazione in altezza dei canonici +/- 2 cm.

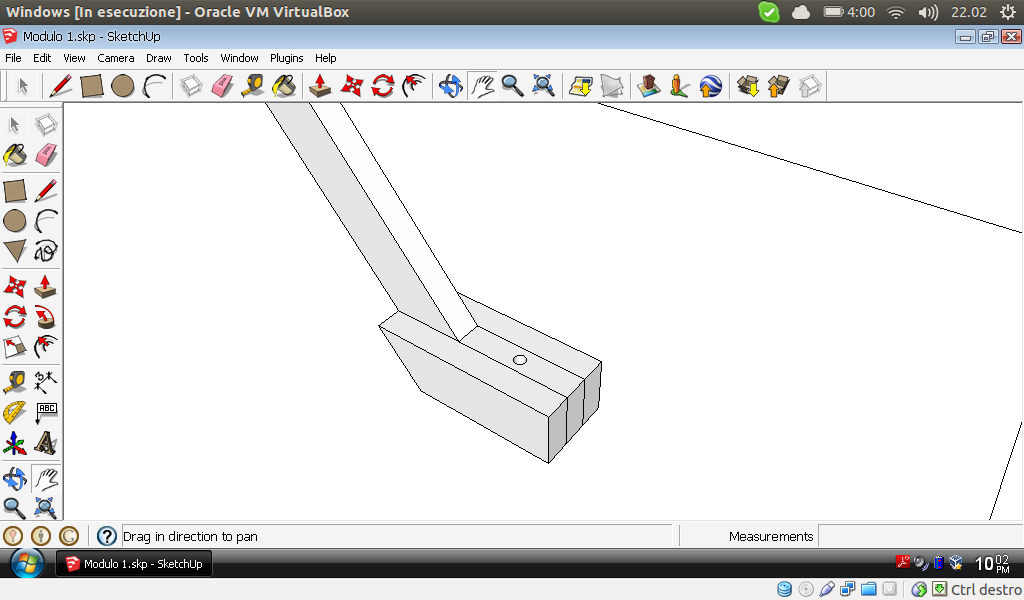

Giustissima osservazione....mi ero dimenticato di questo particolare....I terminali della gambe, l'ultimo tratto orizzontale, per intenderci, avranno un foro passante in cui inserire la filettatura femmina dei piedini, che quindi saranno regolabili da sopra con un apposito pomello....
Allego foto (spero) chiarificatrice, la filettatura del piedino va nel foro....

Immagine:

91,67 KB

[massimo raimondi]

Interessante come progetto seguirò con interesse le evoluzioni.
Anche noi del GFT abbiamo una analoga esigenza ma lo sviluppo della curva del tuo progetto è troppo larga per lo spazio a noi disponibile ...

... una stazione in curva però è una idea intrigante ...

[jack94]

Secondo voi per le testate è sufficiente compensato 8mm o è meglio un poco più spesso?
Grazie
Giacomo

[jack94]

Riprendo la discussione dopo qualche tempo, che però non è stato infruttuoso...
Ho finito il progetto di tutti i moduli e, dopo aver deciso con il CMP che le testate FIMF saranno tagliate a laser, ho iniziato la costruzione del secondo modulo, quello con la curva da 25° che conterrà in FV, in quanto le testate non sono a norma FIMF.
Le gambe sono quasi pronte ed ho finito di tagliare il legno per la struttura del modulo, in settimana dovrei riuscire a incollare il tutto e fare qualche foto della struttura completa del modulo, ora non metto foto perchè sarebbero solo pezzi di legno senza senso.....
A presto
Giacomo

[sma835_47]

Giacomo, complimenti per come stai portando avanti il progetto. Nell'ultimo tuo intervento hai parlato di modulo 2 da 25°: è un errore o hai cambiato il progetto dagli iniziali 30°?
Inoltre l'idea di realizzare sul modulo 4 i depuratori delle acque di stabilimento è "grande": vediamo se si riesce a realizzarla anche perchè non penso che ci siano grosse difficoltà realizzative, a parte avere un pò di foto dell'insieme.
Bravo
Ciao
SAverio

[jack94]

Si, Saverio, ho sbagliato a scrivere, è una curva a 30°, il raggio di curvatura è di 1700mm.
Per i depuratori il problema credo che sia riprodurre l'acqua che turbina, più che altro, magari si potrebbe pensare di farli vuoti....le foto non dovrebbero essere un problema, magari un giorno di questi vedo di fare un sopralluogo, ma male che vada dalla ferrovia si riescono a fare belle foto, tanto passo di lì in treno tutti i giorni.........
Ciao
Giacomo

[sma835_47]

Ho provato a dare un'occhiata con google maps alla situazione della stazione di Certosa: in realtà, prima di arrivare ai depuratori, c'è un bel pezzo di linea che costeggia lo stabilimento. Quindi potrebbe essere quello il soggetto del modulo 4 e, successivamente, un modulo con i depuratori. Lo stabilimento è molto più semplice da realizzare (anche se meno innovativo) dei depuratori.
Comunque anche la realizzazione dell'acqua in movimento non dovrebbe essere molto difficile: tieni presente infatti che si tratta di acqua molto sporca (ricordo varie tonalità di marrone) con schiuma in superficie. Domani devo andare a Verona e se quando ritorno c'è ancora luce vedo un pò la situazione. Al mattino vado via presto e quindi nulla da fare.
Ciao e buon lavoro
Saverio

[Docdelburg]

Per rendere l'acqua in forte movimento con schiuma e spuma non è un problema; ci sono prodotti appositi monocomponenti di facile utilizzo.
