Borghetto progetto nuovo e quasi definitivo

[badmax28]

Ciao amici, finalmente dopo aver ascoltato i consigli di tutti voi e soprattutto grazie all'aiuto dell'amico Valerio che mi ha sopportato ed ha sopportato i miei ripensamenti vari.........da oscar
Abbiamo partorito un progetto.



Immagine:

162,08 KB


Ho deciso di abbandonare l'idea del doppio ovale, per poter inserire una piccola stazione nascosta, che sarà coperta da una galleria.
Ho fatto una prova proprio ora degli ingombri stendendo i binari e tutto sembra una meraviglia.
L'unico dubbio che mi è venuto consiste nella vicinanza della Stazione al MM, in quanto hanno marciapiedi di altezze diverse, quello di stazione è 8mm mentre quello del MM è di 15mm e la cosa sembra stonare un pò.
Mi farebbe anza Ci farebbe piacere sentire anche il vostro parere sia sui marciapiedi che sul tracciato.
Grazie a tutti
Ed ancora un grandissimo grazie a Valerio alias SaverD445

[Andrew245]

- Bel progetto Max , sicuramente ti permetterà un ottimo e vario esercizio , forse un po di dubbio rimane anche a me per la stazione ed il M. merci ma lascio la parola
a chi ne sa di più di me , comunque mi piace , bravo anche a Valerio !
Andrea

[magin81]

Ciao max,
non male il progetto di vale. Ma sei proprio sicuro di passare al singolo ovale? Col doppio ovale io vedrei aumentata la circolabilità. Non mi piace molto la stazione nascosta perchè si potrebbero indietreggiare un pò i deviatoi per aumentare la lunghezza dei convogli che sostano li. Lo scalo merci forse manca di qualche connessione. Forse si possono spostare gli scambi intermedi e la connessione alla linea principale spostandola verso l'angolo della parete. Che ne dici?
Comunque complimenti a Valerio che si sta cimentando in questo progetto.
Ciao

Davide

[Massimo Salvadori]

Qualunque plastico è un compromesso, ma questo mi sembra ben azzeccato, mi piace.

[cararci]

Hai scelto bene per un tracciato che permette tante manovre in poco spazio. Dacci dentro e rendici partecipi.

[badmax28]

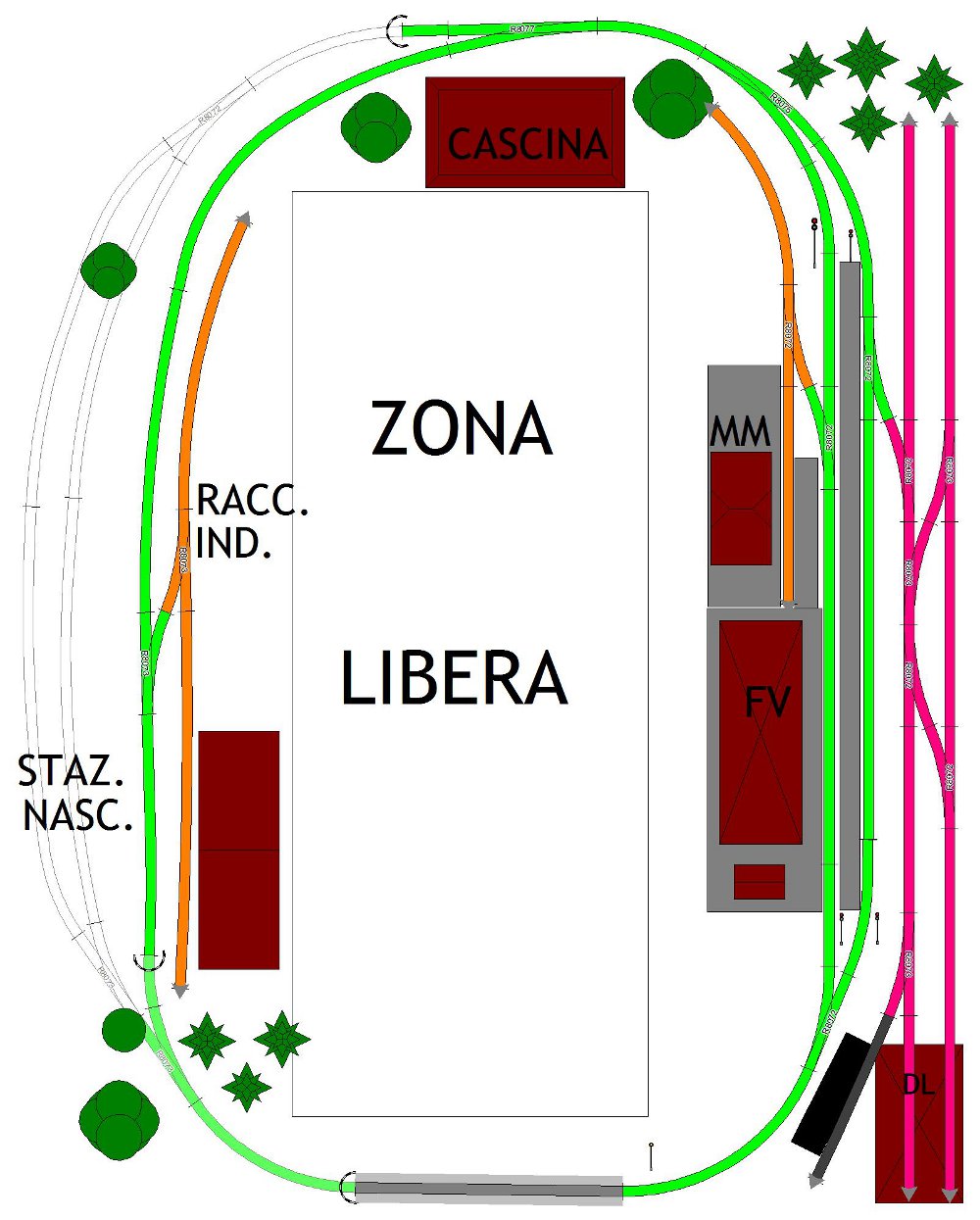

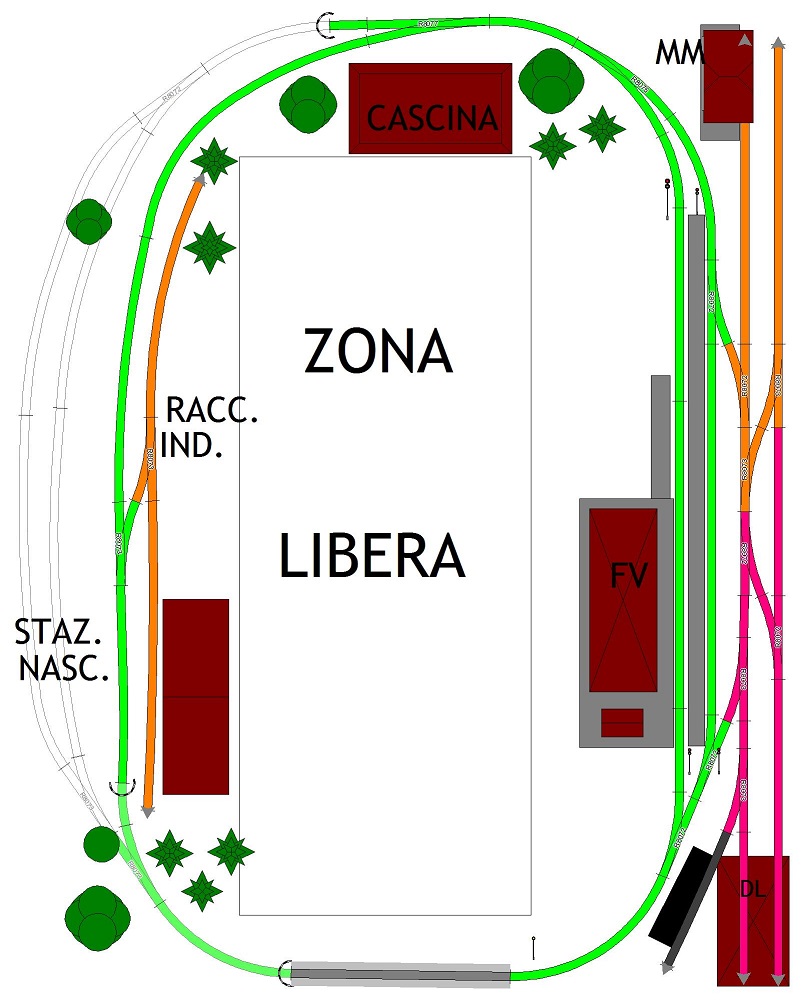

Dopo aver notato la problematicà della differenza di livello dei due marciapiedi, ed avendo anche appurato che sul primo biario di stazione la sosta di una nera con 3 corbellini era risicata come spazio, abbiamo deciso di spostare il MM come da progetto allegato, che SaverD445 mi ha prontamente già rifatto.....


Immagine:

164,92 KB

Il tronchino a fianco il DL servirà per la carbonaia

[Docdelburg]

Concordo con la scelta del binario singolo, com'era anche nel primo progetto che ti avevo proposto. Per il resto l'impostazione generale mi sembra molto buona. Qualche possibile variazione che valuterai tu:
- spostare il binario adiacente il MM dalla parte opposta, verso il centro della stanza (anzichè verso i binari di stazione) così da avere il marciapiede di stazione che costeggia il MM senza problemi di altezze diverse.
- collegare il secondo binario da destra all'ovale in modo da avere un possibile terzo binario di transito in stazione; ora è solo di manovra con un unico deviatoio.
- dove hai messo ora il MM, in alto, potrebbe starci una piccola piattaforma per girare le loco.

Peccato non aver considerato i due piani; ci sarebbe stata una bella stazione nascosta sotto quella a vista e un paio di raccordi industriali più articolati sul lato opposto. La costruzione sarebbe stata più lunga ma più interessante così come la varietà del traffico.

In ogni caso lo spazio è quello e lo stai sfruttando in modo intelligente.
Solo tu sai quello che vuoi e puoi fare, quindi buon lavoro!

[badmax28]

Ciao Doc hai sicuramente ragione, ma sono dovuto scendere a dei compromessi, innanzi tutto lo spazio... la cantina misura 2mt di lunghezza per 1,60mt di larghezza.
Non potevo appoggiare i ripiani di legno ne su cavalletti ne su gambe, in quanto lo spazio sotto mi serve per mettere un pò di scatoloni sia di materiale ferroviario che altri scatoloni vari e tutta l'attrezzatura. Quindi ho dovuto fissare i pannelli al muro tramite zanche, e queste impediscono di scendere ad una stazione nascosta.

[gianfranco.p]

ciao, che misure ha il progetto?

[badmax28]

Ciao, allora il progetto si sviluppa in una cantina che misura 2mt di lunghezza e 1,60 mt di larghezza. La parte della stazione ha una profondità di 60 cm , quella frontale della cascina sempre 60 cm , mentre la parte dx della falegnameria e stazione nascosta ha una profondità di 40 cm . All'entrata della cantina ho invece previsto un ponte.

[marioscd]

Max..... il MM era molto meglio dov'era prima!!!! era più realistico! Non c'è problema per la questione delle altezze dei marciapiedi... il marciapiede tra il tronchino e il primo binario di stazione è basso come tutta la piattaforma passeggeri. Il marciapiede di fronte al MM così come il piano caricatore posteriore sono ad altezza piano di carico dei carri. E' normalissimo, in piccole stazioni, avere i due edifici FV e MM molto vicini. E' altrettanto normale vedere il dislivello tra il marciapiede di carico e quello a raso. Ascolta me, rimettilo dov'era!

ciao

[lorelay49]

Condivido quanto scritto da Mario

[marioscd]

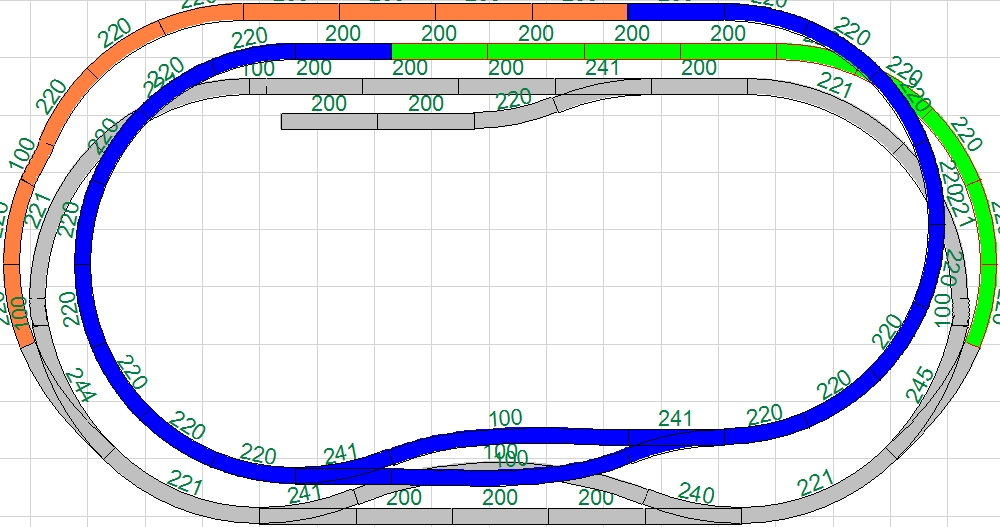

Max, non mi mandare a quel paese... ma prova a sviluppare un progetto prendendo come spunto questo tracciato, estremamente schematico e solo indicativo:

Immagine:

281,49 KB

esso è un ovale semplice, come il tuo, al quale sono state applicate due rampe discendenti (deviatoi in curva nascosti, le rampe sono arancione e verde) le quali poi si vanno a chiudere in una stazione nascosta sotto quella principale (binari blu).
Il disegno è volutamente schematico ed abbozzato, non so se ci siamo con le pendenze perchè non le ho calcolate, devi verificare se sono possibili. Se non basta la lunghezza come disegnato puoi aggiungere un'ulteriore spira e scendere di più.
Il concetto è quello di avere un ovale per movimento semplice sul quale c'è innestato un ovale ripiegato per inserire la stazione nascosta. Il tutto così è molto più giocabile!

ciao

[Egidio]

Bel progetto. Aspetto di vedere i prossimi sviluppi. Saluti. Egidio.

[MrMassy86]

Max, entrambi i progetti sono molto belli, anche secondo me come ha gia detto Mario sta meglio accanto alla stazione, comunque spetta giustamente a te decidere, Complimenti a te e ha Valerio Ciao Massimiliano

[fabio]

Ciao Doc hai sicuramente ragione, ma sono dovuto scendere a dei compromessi, innanzi tutto lo spazio... la cantina misura 2mt di lunghezza per 1,60mt di larghezza.
Non potevo appoggiare i ripiani di legno ne su cavalletti ne su gambe, in quanto lo spazio sotto mi serve per mettere un pò di scatoloni sia di materiale ferroviario che altri scatoloni vari e tutta l'attrezzatura. Quindi ho dovuto fissare i pannelli al muro tramite zanche, e queste impediscono di scendere ad una stazione nascosta.

non per insistere,anche perchè non sò se la cantina ha altri usi famigliari,ma perchè non ti fai spiegare da valerio comè la mia?
riguardati le foto del mio plastico,sotto ho anche un congelatore....oltre a cassettiere,una macchina da cucire della singer con tanto di mobile e una branda!
sopra per tutto il perimetro della cantina scaffali a tre ripiani,e in mezzo il plastico a due livelli.
medita,e fai due livelli non te ne pentirai.

ps. il piano del plastico si regge su angolari per scaffali 5x5 da 3 Mt (5 € cad.)fissati al muro posteriormente e ai lati perimetrali anteriormente,e ho solo due zampe nei lati dove forma la C,ci puoi anche dormire sopra in caso la tua dolce metà ti cacci di casa causa Hobby

[gianfranco.p]

se ne hai ancora voglia, potresti valutare anche l'ipotesi di plastico passerella, come dice Davide....a mio avviso molto più realistico di raggi di curvature ove, in quel poco spazio purtroppo, le carrozze spacierebbero in modo innatuarale...io ho uno spazio come il tuo (2mt x 60) e mi sono dovuto rassegnare ad un bivio ferroviario conservando i patti di realismo.

ps. naturalmente è solo una semplice osservazione che scaturisce dal mio modo di vedere i modellini girare. Se hai intenzione di realizzare una stazione, allora il tuo progetto è l'ideale in termini di spazio permesso.

[badmax28]

Ciao amici innanzitutto grazie a tutti per le vostre indicazioni ed apprezzamenti, alcune precisazioni per non fare confusione ve le devo, il plastico per motivi di spazio può essere sviluppato solo ad un piano, in un primo tempo con Valerio si era progettato un doppio ovale un pò complesso che dava possibilità di diverse manovre, poi mi ha convinto a fare una stazione nascosta di testa sopraellevata, ma dopo aver fatto un nuovo progetto ci siamo accorti che la rampa era da impedimento ai binari sottostanti, il buon Valerio mi ha convinto allora ad abbandonare l'idea del doppio ovale ed ha partorito il progetto che vedete in alto, il quale prevede comunque una stazione nascosta a due binari allo stesso livello del resto del plastico.
Questo crediamo che sia la soluzione migliore, in funzione dello spazio senza intasare troppo il plastico di binari ma lasciando un giusto spazio per la scenografia.
Caro Mario tranquillo che non ti ci mando.....e come potrei con l'ospitalità avuta a Verona ahahahahahah
Gianfranco non ho problemi di spanciamento in quanto uso vagoni a due assi e carrozze Corbellini anch'esse corte.
Grazie ancora a tutti

[saverD445]

Cari amici, come avete potuto notare le fatiche per me non finiscono mai..

Non sono io che ho fatto cambiare idea a max, è lui che cambiava, peggio di penelope.

Comunque, a parte gli scherzi, max nella sua cantina, con i suoi 2 metri per 160 non aveva molto spazio da dedicare.

è vero, creare un livello inferiore avrebbe aiutato, ma gli spazi da dedicare alla pendenza sono tiranni, dunque ho preferito per max crearli un plastico piu' da manovra e da dedicare alla scenografia,un plastico che gli consente un PaP tra il raccordo e la stazione e anche il PaP tra la stazione nascosta e la stazione a vista e varie manovre in stazione .

Se poi lui ritiene che si possa fare qualcos'altro vedremo...

Per ora è in debito nei miei confronti di dieci birre, due panini, una pizza, caffè e grappa...

[Docdelburg]

E bravo Valerio.....a Max i dubbi e a te i beveraggi!

[badmax28]

E bravo Valerio.....a Max i dubbi e a te i beveraggi!

E' vero Doc non fa altro che pretendere pretendere e chiede e a sete ea fame.........gli ho già dovuto spedire una cassa di birra.......

[badmax28]

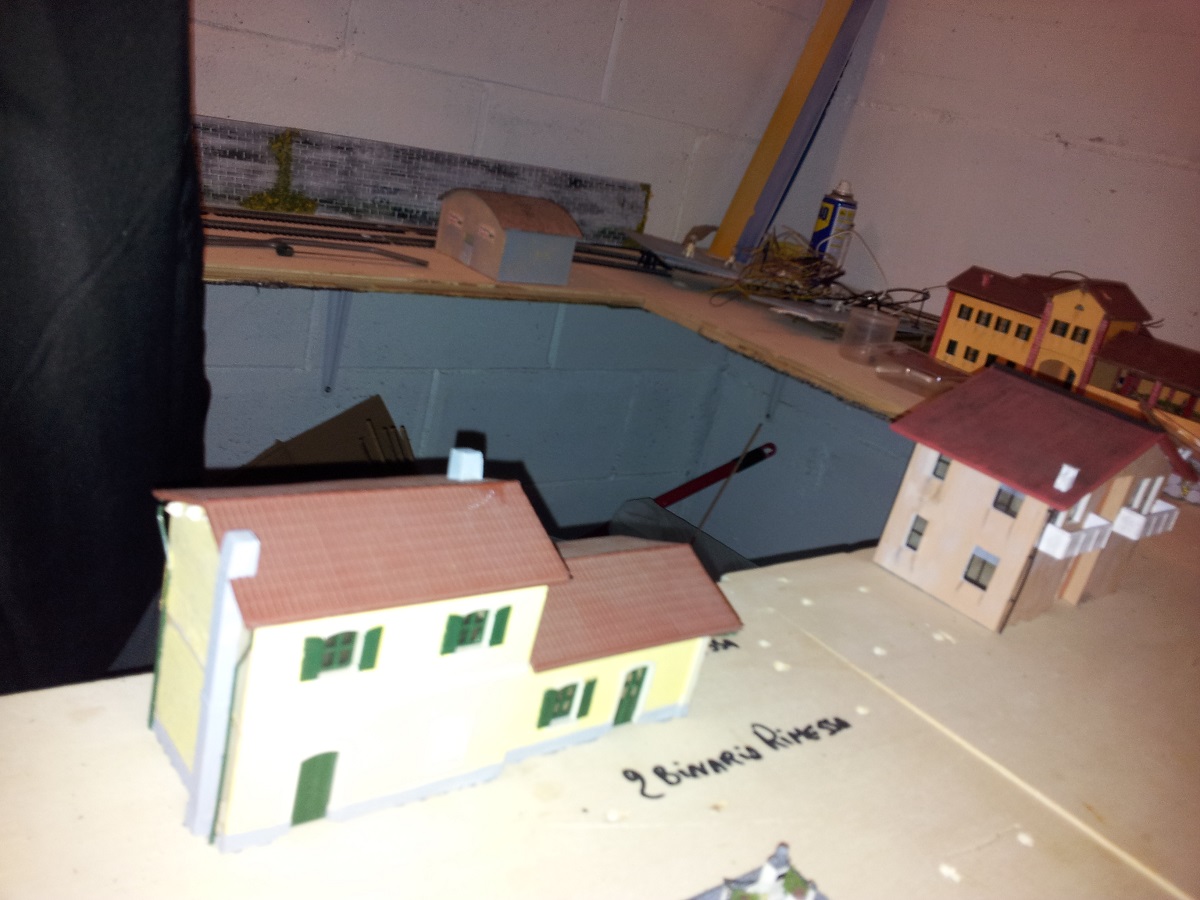

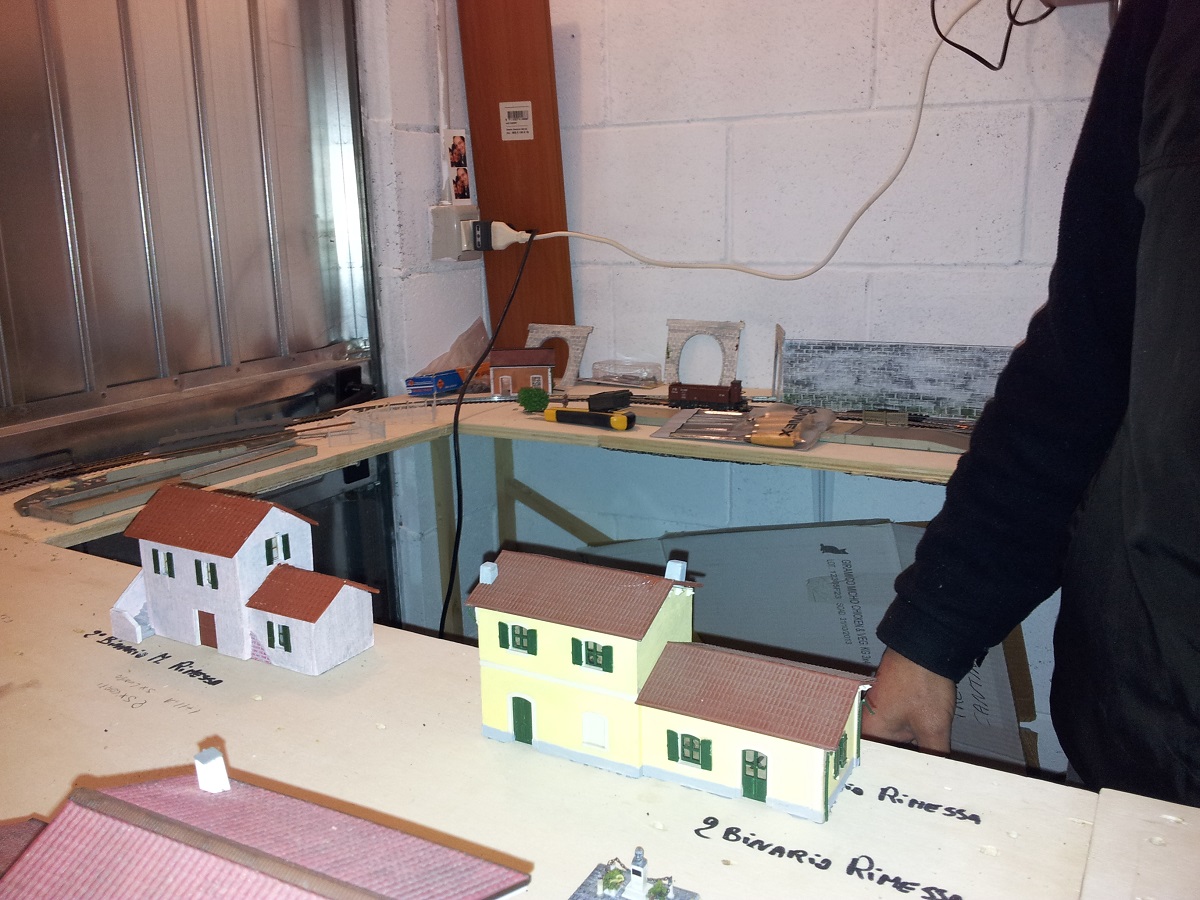

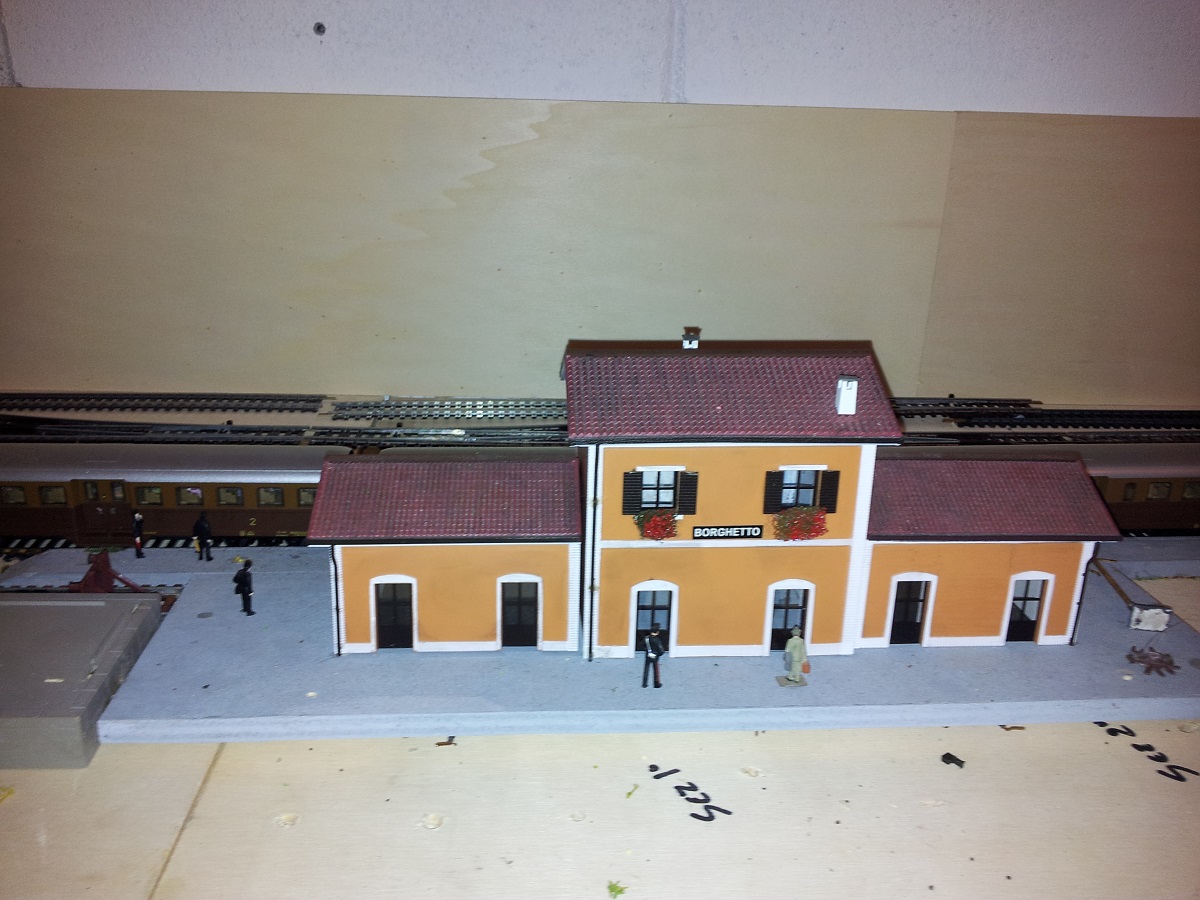

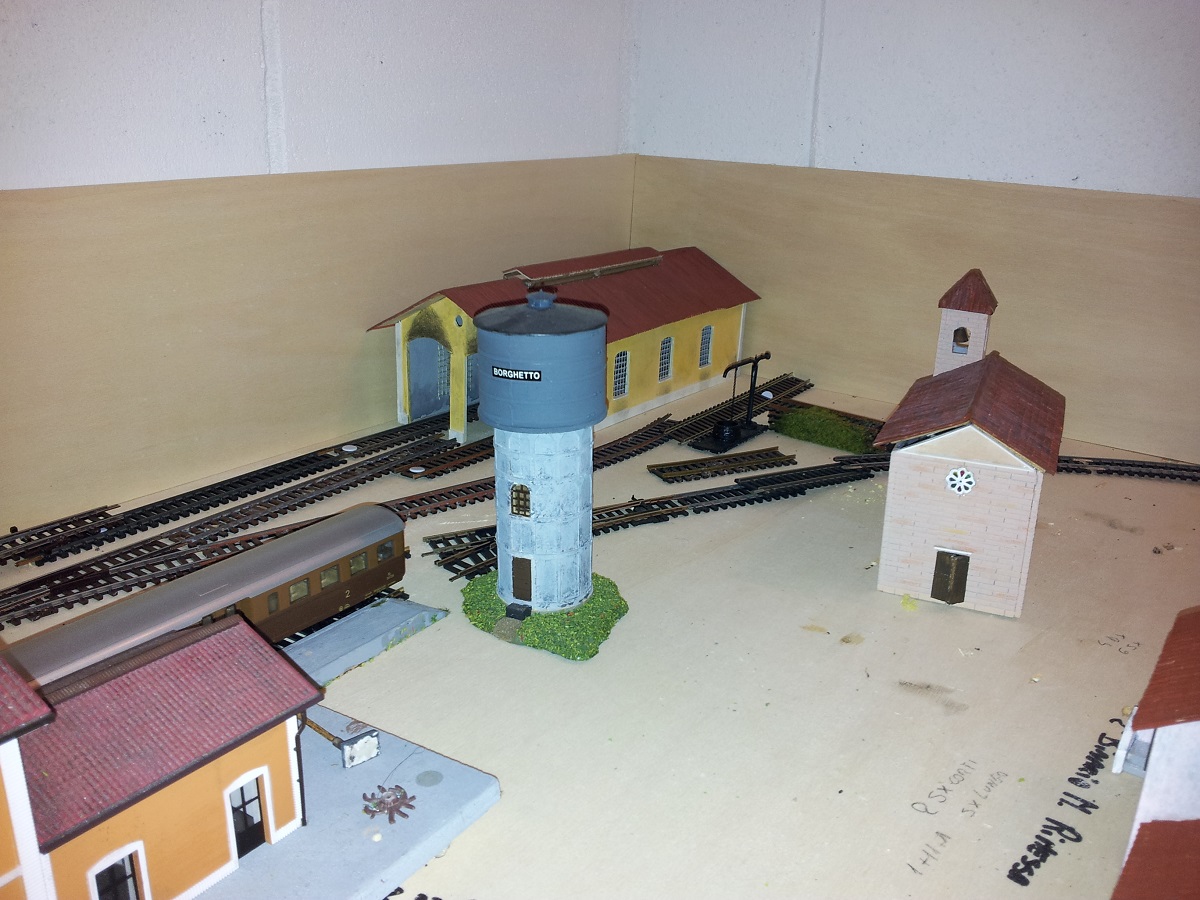

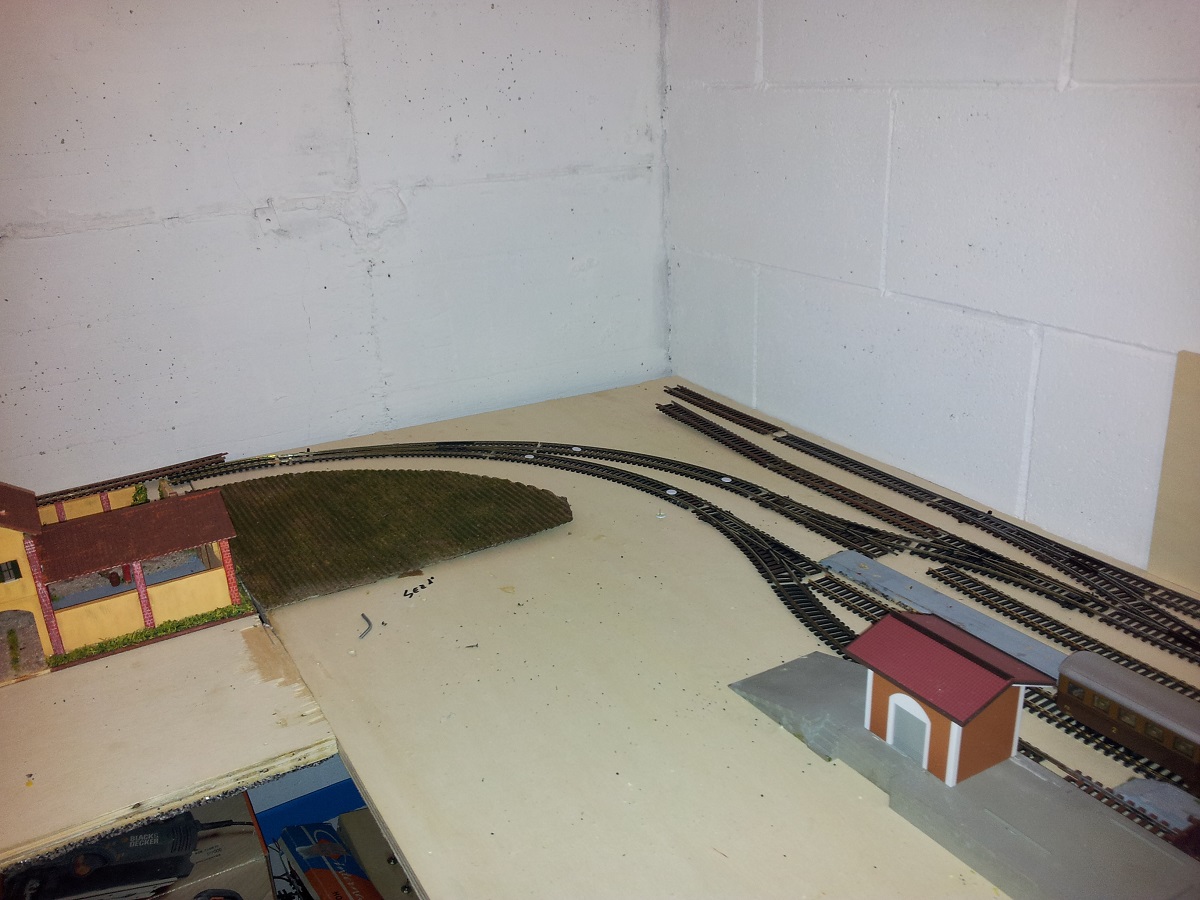

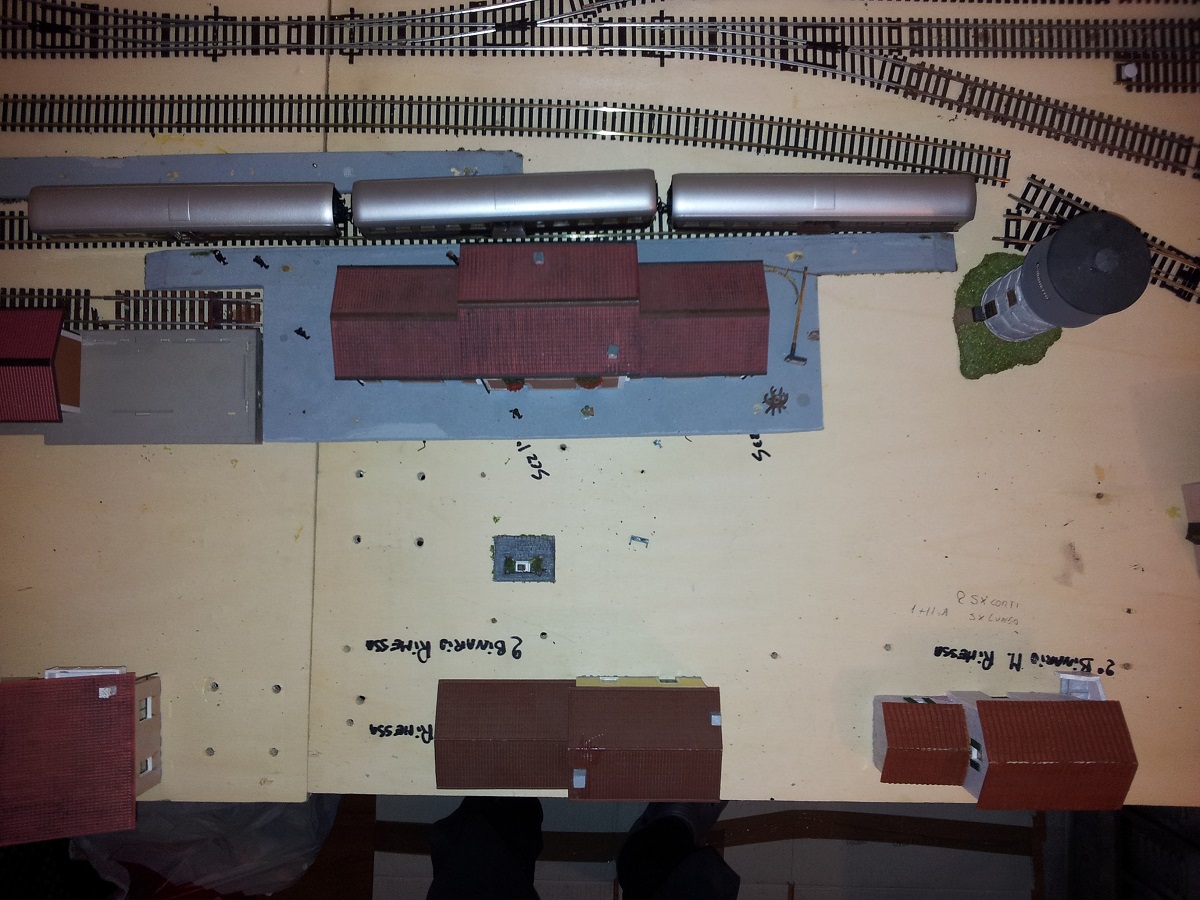

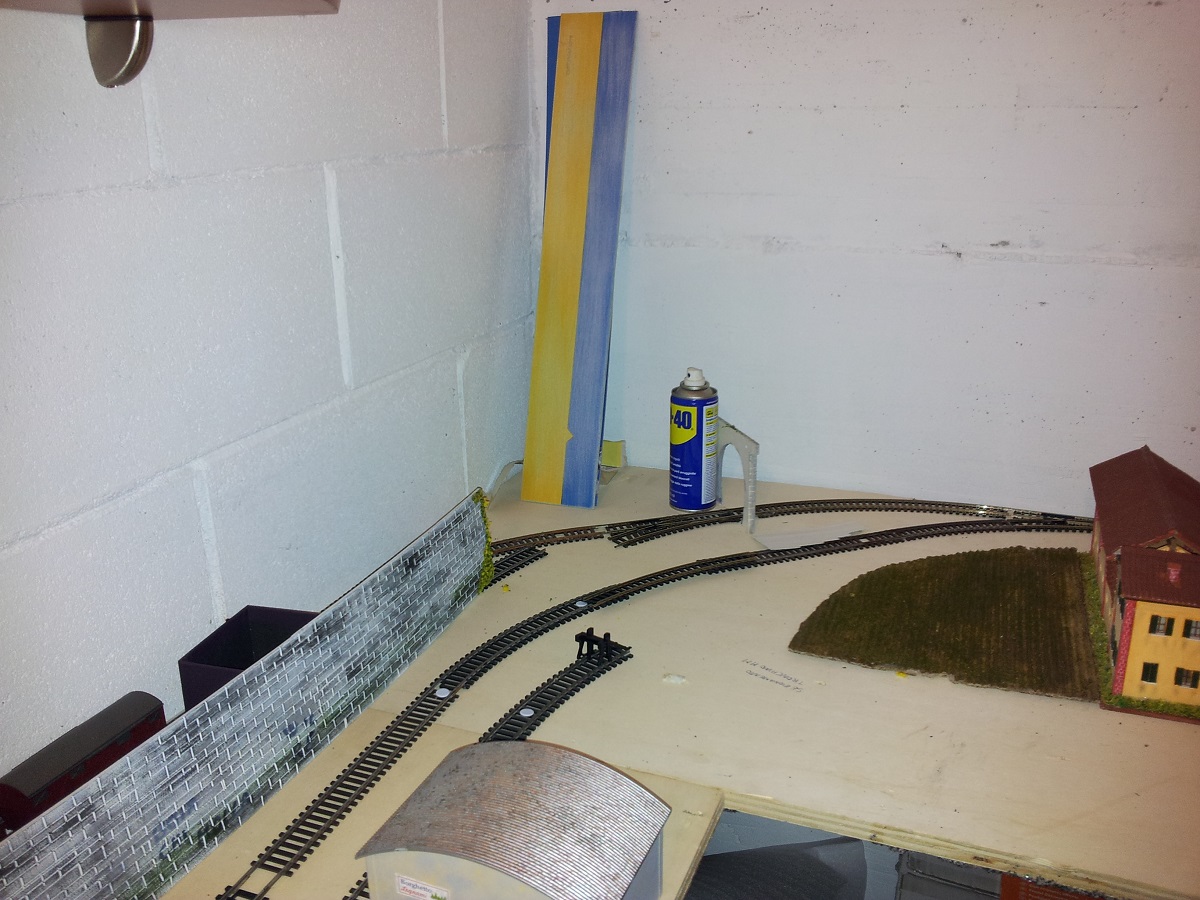

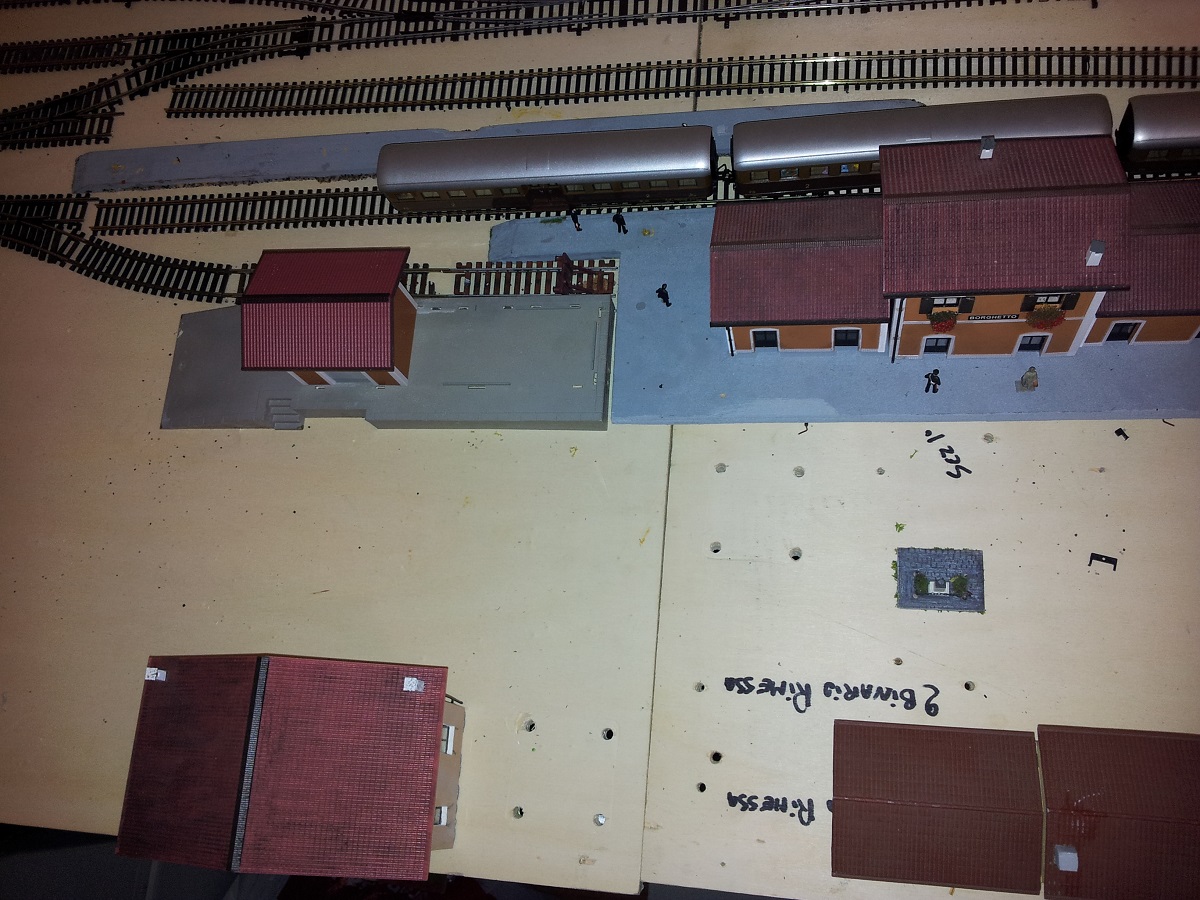

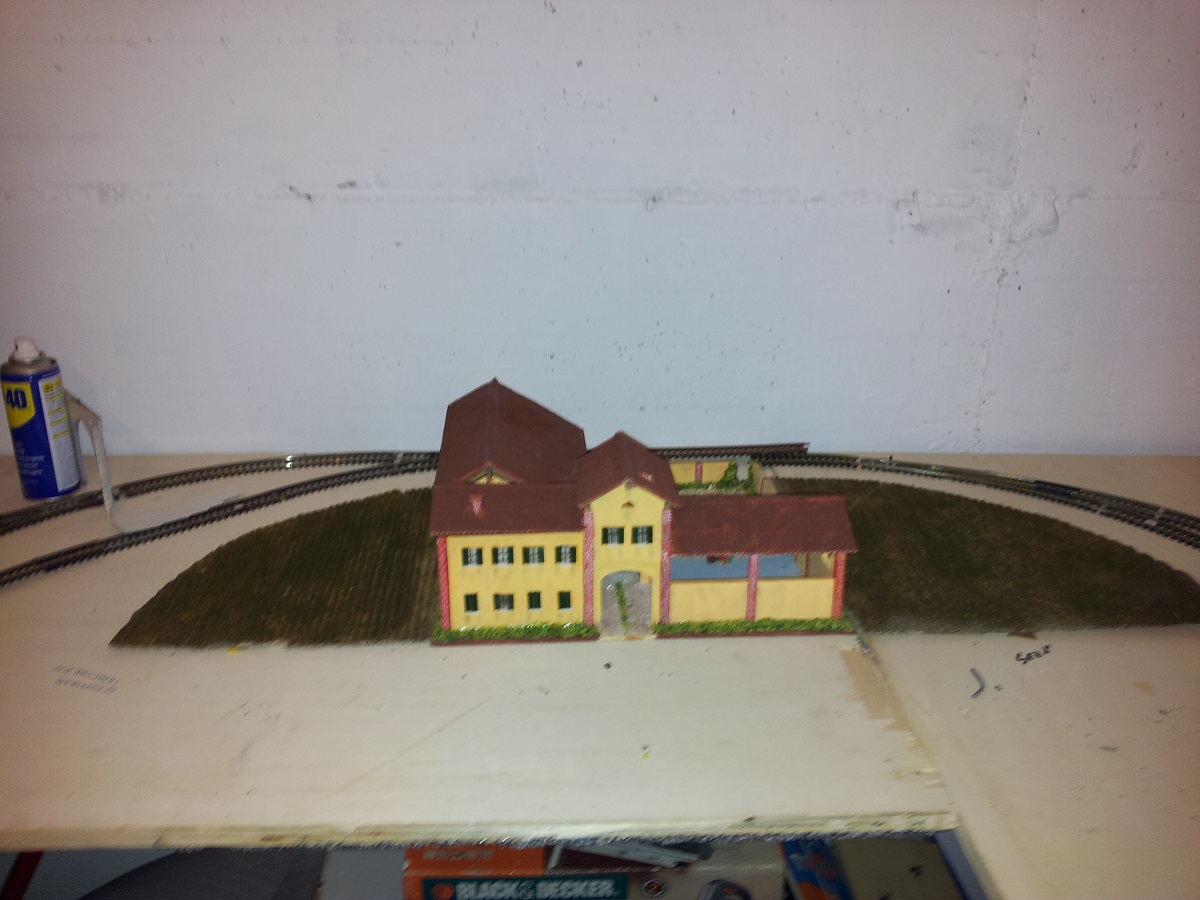

Ciao a tutti un pò di foto con prova ingombri binari solo appoggiati, e prova ingombri della cascina e del paese di Borghetto



Immagine:

272,93 KB

Immagine:

213,88 KB

Immagine:

308,66 KB

Immagine:

284,13 KB

Immagine:

306,08 KB

Immagine:

328,69 KB

Immagine:

229,34 KB

Immagine:

321,46 KB

Immagine:

350,24 KB

[MrMassy86]

Max, stai facendo un ottimo lavoro avanti cosi' Ciao Massimiliano

[Egidio]

Max, stai procedendo davvero alla grande !! Saluti. Egidio.

[saverD445]

Carissimo....

Devo dire che verrà un bellissimo plastico, vedo che davanti alla stazione hai tutto lo spazio per ricreare strade piazze e riposizionare locanda, municipio, chiesa e il famoso monumento dell'Ing. Andrew :geek:

Ricorda però, stavolta non puoi scapparedevi fare la famosa autorimessa con annessa pompa di benzina
