Carro bisarca FS DDM

[lorelay49]

Ciao amici, eccomi a condividere con voi una nuova avventura, il classico carro porta auto DDM delle ferrovie dello stato; il modello è della Lineamodel

Immagine:

174,2 KB

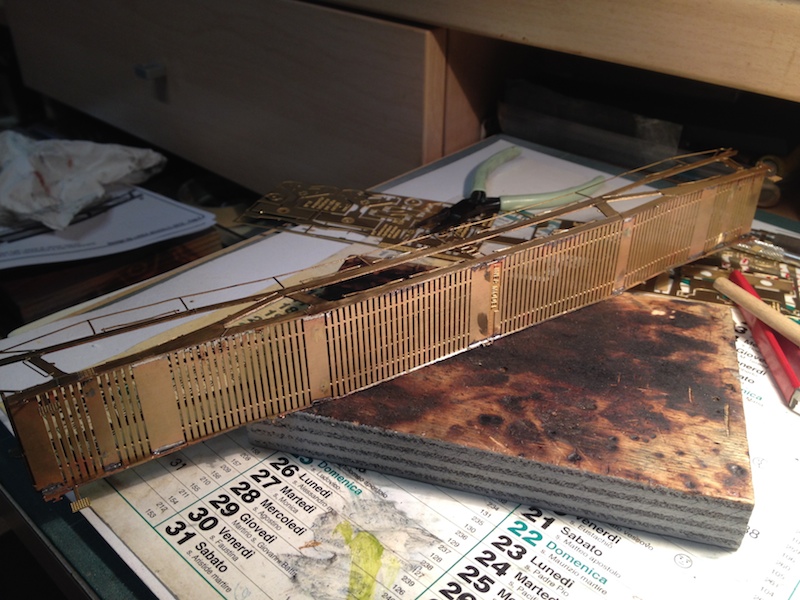

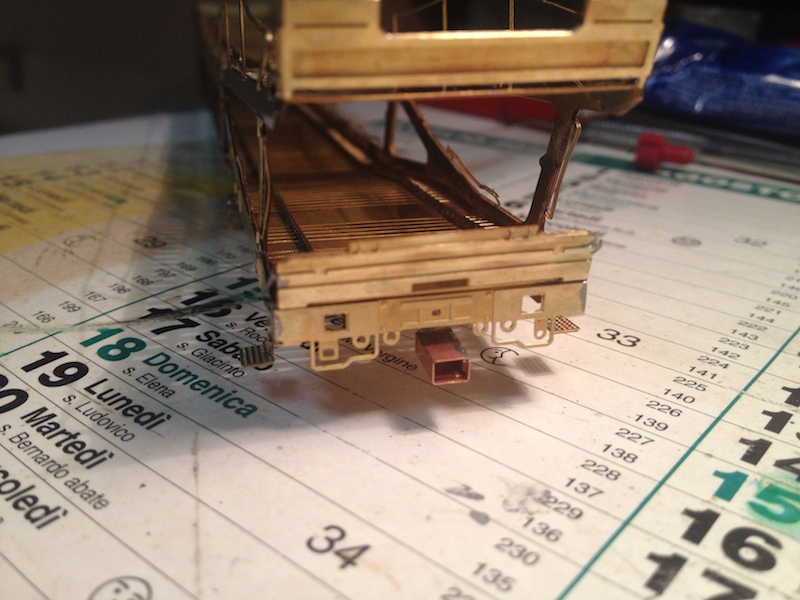

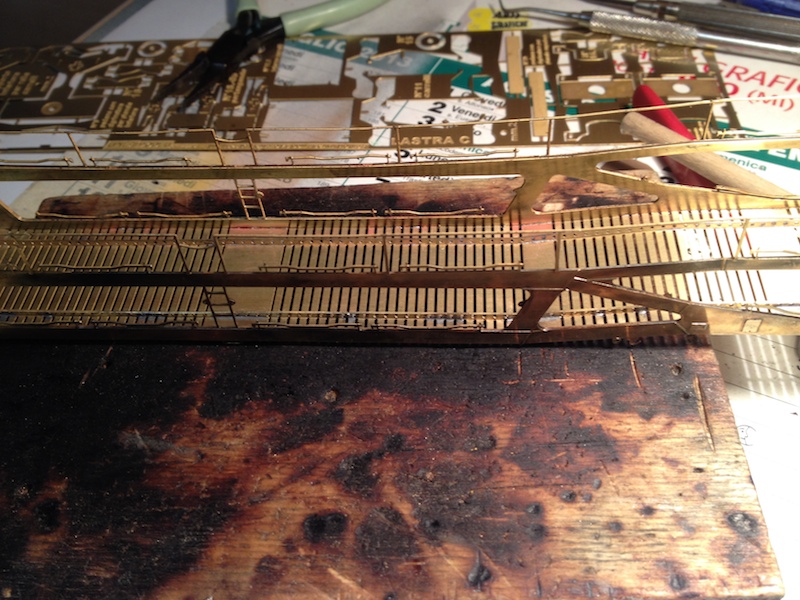

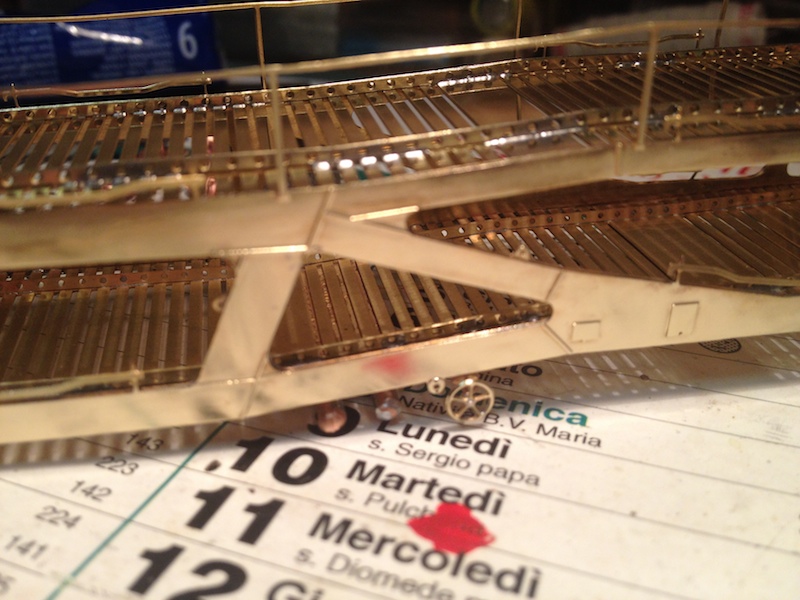

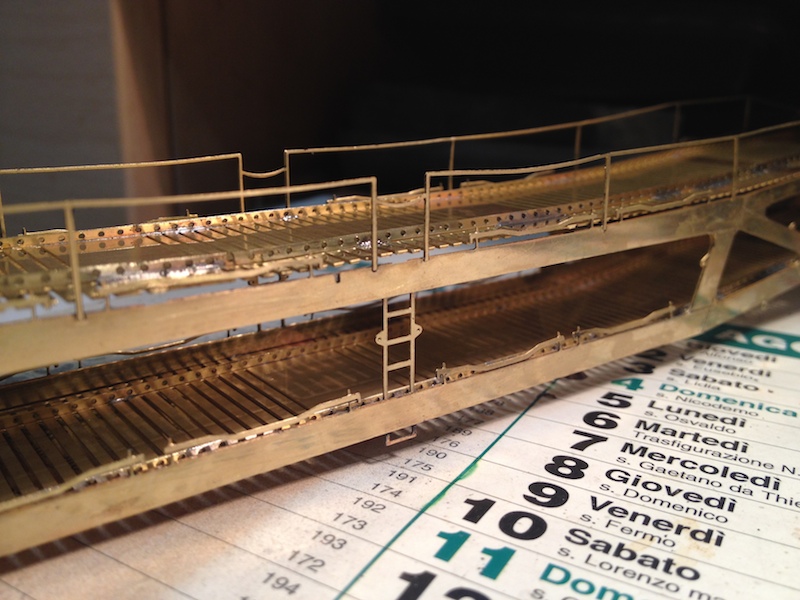

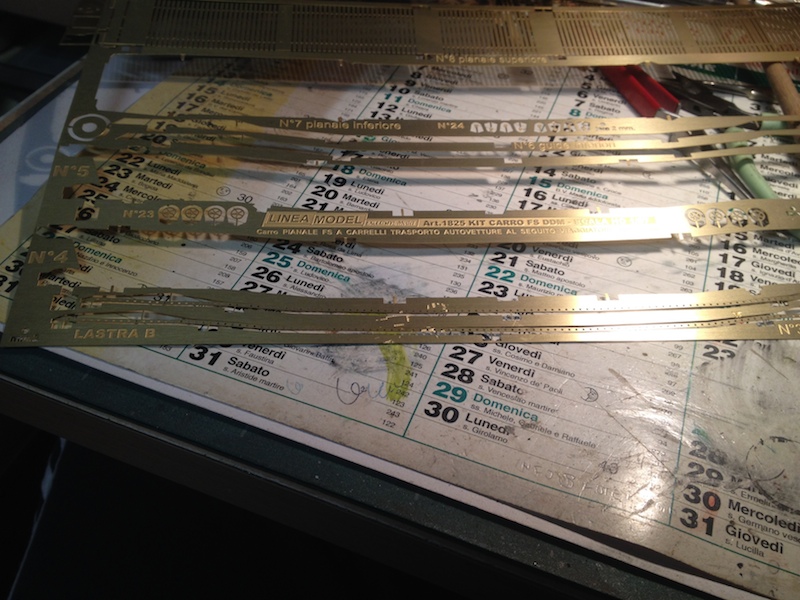

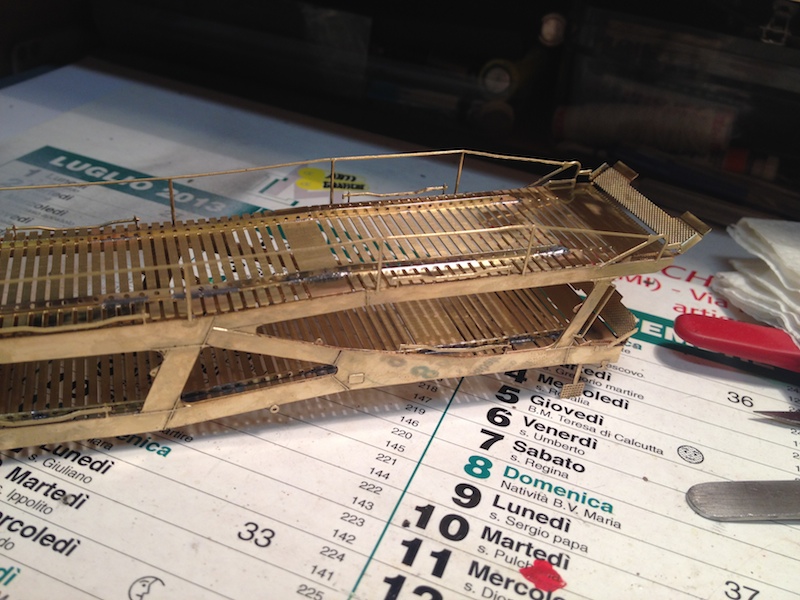

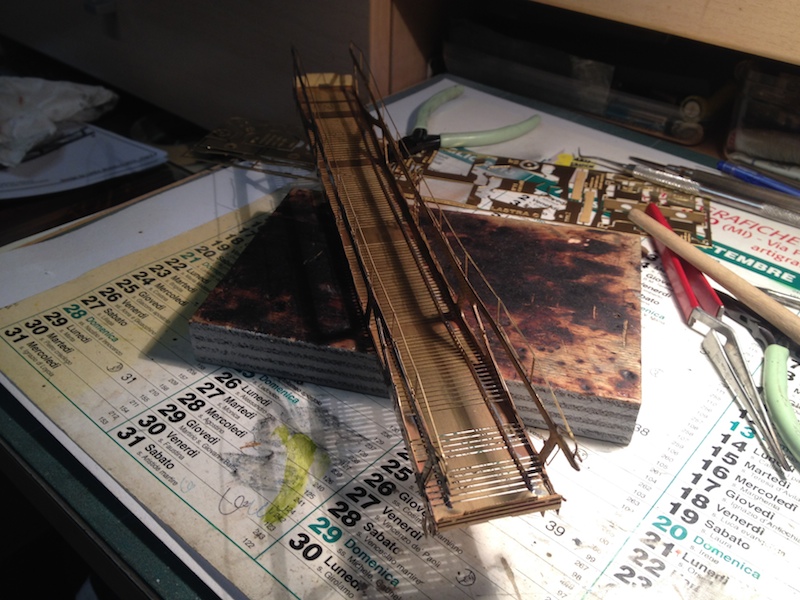

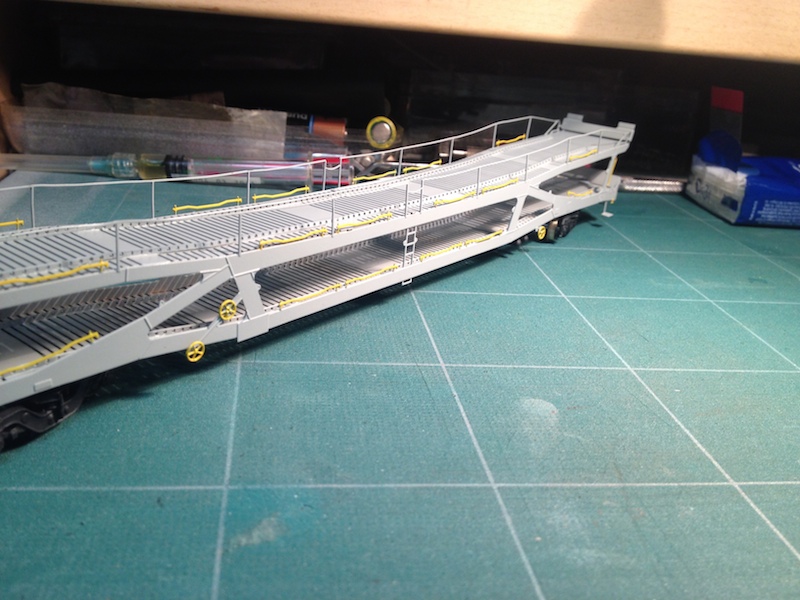

Modello molto ben curato ma come al solito anche questa volta mi hanno mandato i respingenti destri e mancano i sinistri (sono quelli con gli angoli smussati per intenderci); pur essendoci pochi pezzi da assemblare è abbastanza ostico da fare, le fiancate devono essere saldate in coppia ed essendo parecchio lunghe non nascondo che qualche difficoltò l'ho avuta perchè se si scaldano troppo con la fiamma tendono a deformarsi, consiglio di partire dal centro e poi spostarsi verso le estremità; per chi volesse cimentarsi nella costruzione un avvertimento, montate prima il gancio e poi il frontale del carro (contrariamente a quanto descritto sulle istruzioni) altrimenti piegherete inevitabilmente il gancio e farete molta fatica a ripristinare il tutto.
Vi lascio alle foto, dimenticavo è un regalo fattomi dagli amici, adesso Enrico tocca a te cimentarti, vedrai che divertimento.....

Immagine:

238,13 KB

Immagine:

211,56 KB

Immagine:

208,11 KB

Immagine:

207,63 KB

Immagine:

221,7 KB

Immagine:

202,67 KB

Immagine:

200,18 KB

Immagine:

195,3 KB

Immagine:

181,94 KB

Immagine:

202,8 KB

Immagine:

201,23 KB

Immagine:

177,11 KB

Immagine:

167,48 KB

Immagine:

167,48 KB

Immagine:

175,76 KB

Immagine:

182,72 KB

Immagine:

180,74 KB


Immagine:

192,05 KB

Immagine:

199,27 KB

Immagine:

178,44 KB

Immagine:

198,12 KB

Immagine:

191,04 KB

Immagine:

183,54 KB

Immagine:

184,93 KB

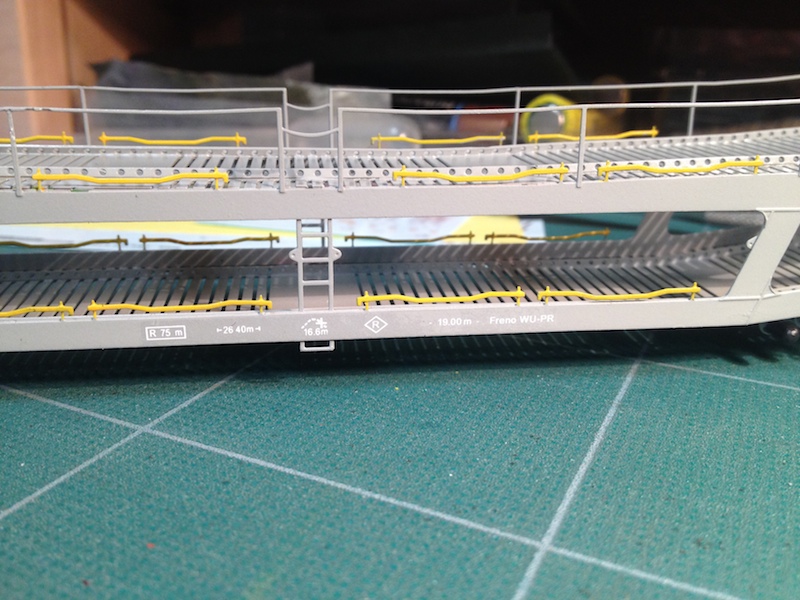

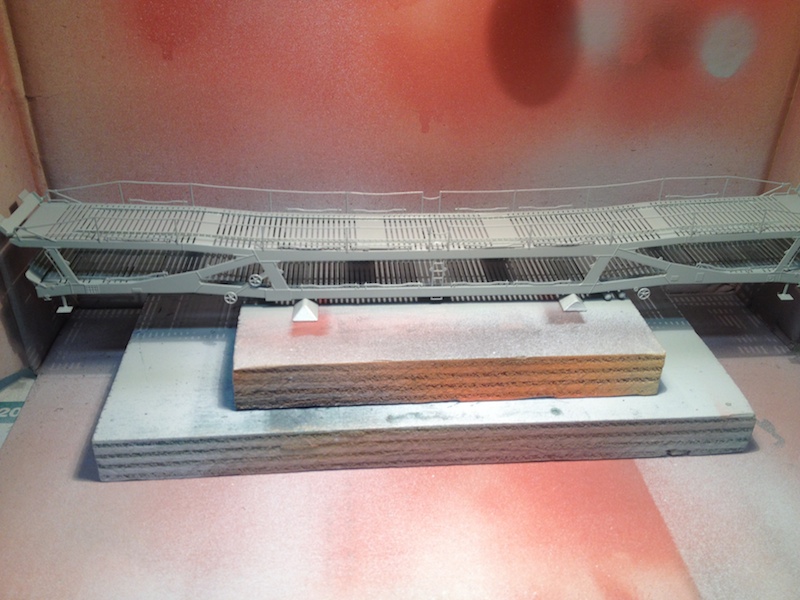

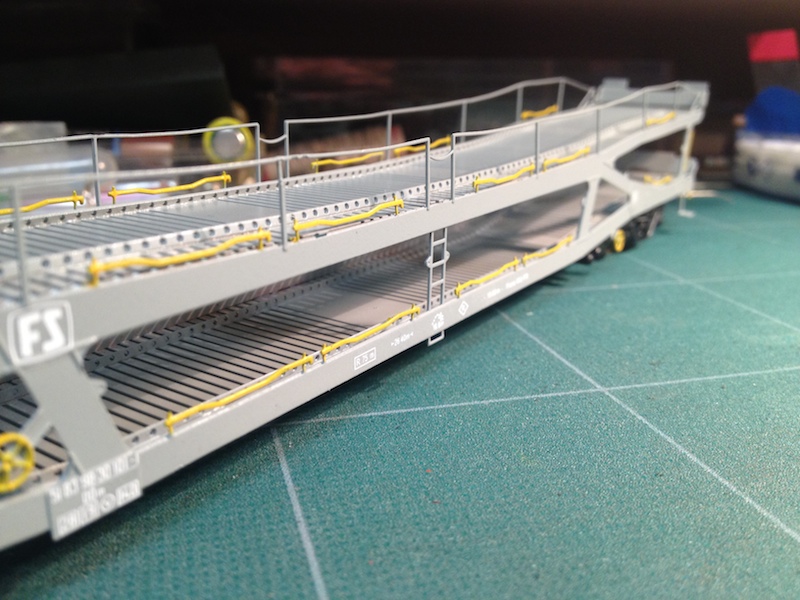

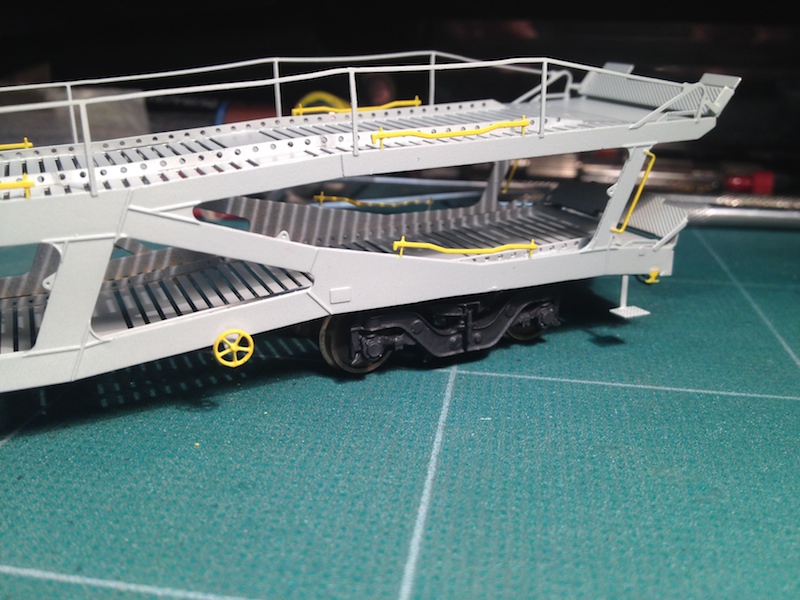

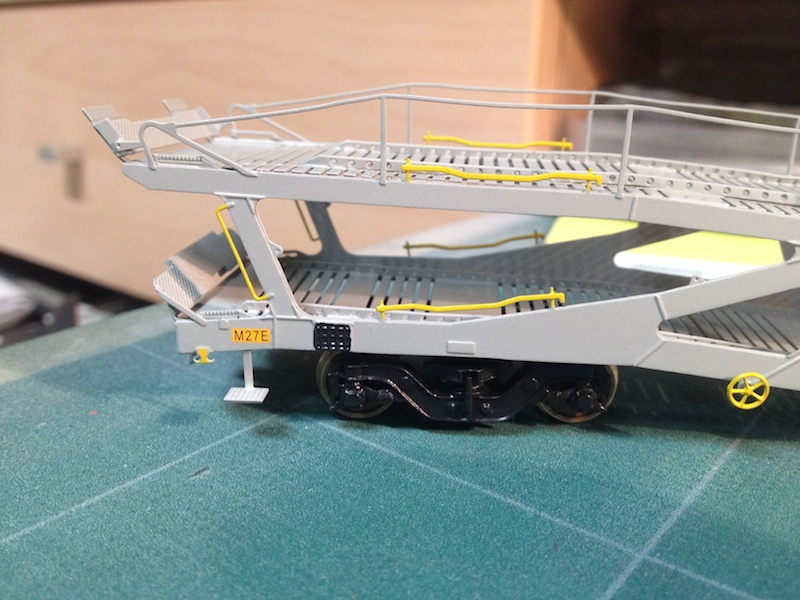

Per la colorazione ho evitato di fare il carro con i colori consigliati dal venditore, ho cercato in rete ed ho trovato questa colorazione che mi garbava di più.
Date fuoco alle micce, le critiche sono sempre ben accette
Ciao

[Fosk412]

Che dire? E' impeccabile! Solo da complimentarsi

Mandi

[MrMassy86]

Altro che critiche Giuliano, posso solo farti i miei complimenti per l'ottimo risultato ottenuto, sei bravissimo con i kit di ottone Massimiliano

[carlo mercuri]

Urcucan!!!!!!!!!Bello in tutte le salse....complimentissimi!!!!!!!!!!!![:0][:0][:0][:0]

[FRANCO]

Le CRITICHE????????? E dove le andiamo a cercare ?????
in una parola STUPENDO

[Fabrizio]

Bel lavoro Giuliano, un bel lavoro e un rotabile, almeno per me, molto interessante. Due o tre di questi carri dietro a carrozze tipo X e la E 402 A che già hai fatto e hai un bel treno Espresso autocostruito

Un giorno (molto lontano) magari ti copierò

Ciao

Fabrizio

[MrPatato76]

Meraviglia!!!

[lorelay49]

Grazie a tutti per i complimenti se non fosse per i respingenti sarebbe gia finito porcaccia miseria ed invece dovro rimetterci mano

[dilan]

Un altro splendido lavoro. Complimenti!

[giuseppe_risso]

E no, a te niente critiche, anzi tantissimi complimenti per come lo hai montato e colorato.
Invece le critiche sono da fare a Lineamodel ( e mi dispiace, perché ritengo i loro modelli, che acquisto regolarmente, tra i più belli ion circolazione).
Questo contiene due grossolani errori che mi meraviglio occhi solitamente attenti non abbiano segnalato .
I pianali, al vero, non sono traforati come hanno fatto loro, se ne era discusso anche sul forum ASN e nessuno ha mai visto un modello con quel tipo di pianale.

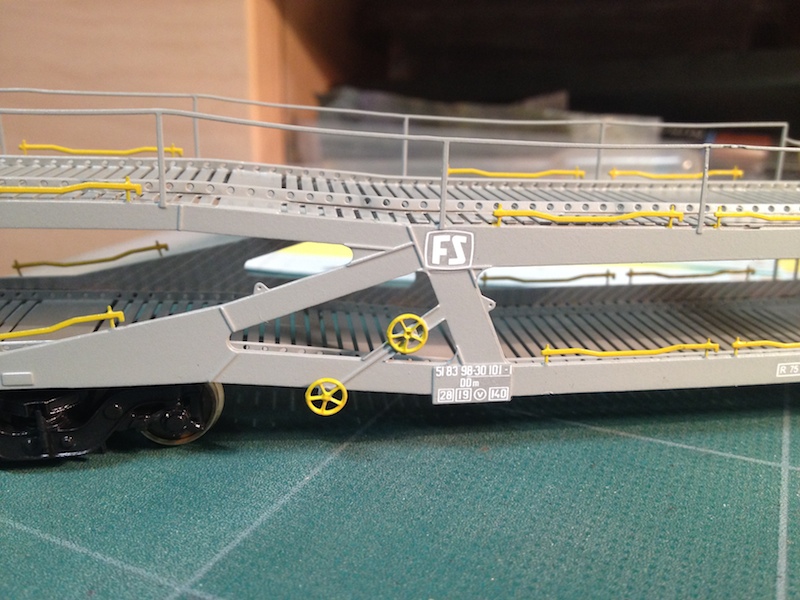

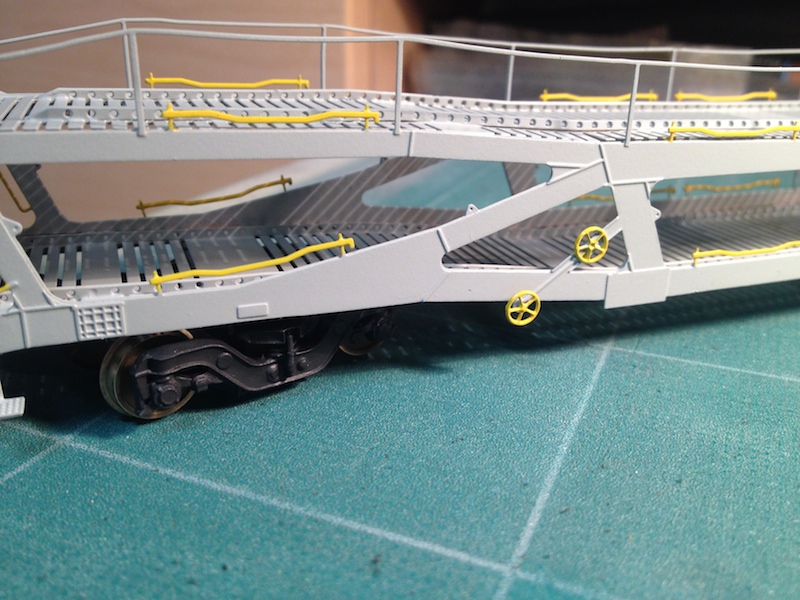

Altro grave errore sono le manovelle del freno:

Immagine:

83,61 KB

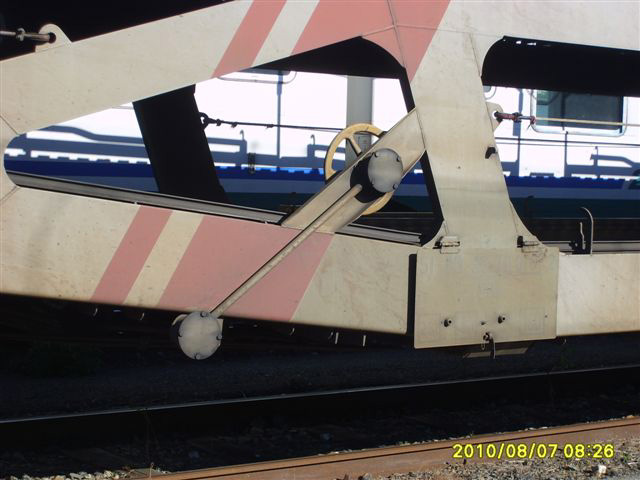

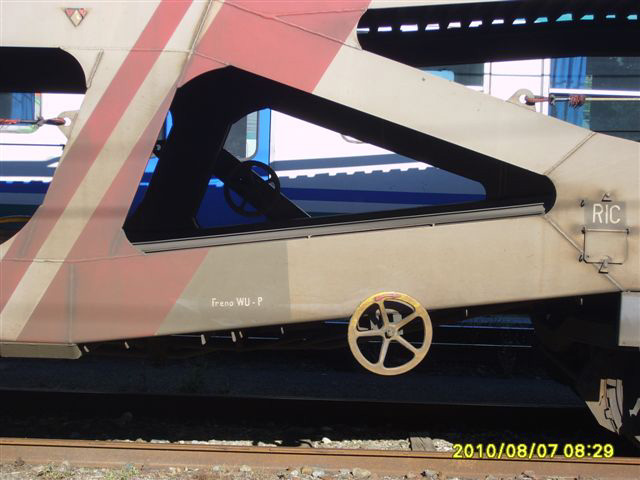

Come si vede bene dalla foto, di manovelle, ce n'è una sola, quella superiore e non è collocata all'esterno, ma all'interno.
sotto c'é uno scatolotto cilindrico che rimanda al lato opposto dove c'è una seconda manovella, questa si, esterna.

Immagine:

85,46 KB

Poi c'é il discorso delle saldature ( non le tue che sono perfette ) imitate da Lineamodel.
E' vero, ci sono, ma come le hanno fatte loro sono esagerate.
Sembrano cordoli.
Immaginate lo spessore di una saldatura ridotto 87 volte: praticamente scompare.
Comunque, questa è una scelta che non condivido, ma che ci può stare, quello che è inaccettabile è che dei professionisti cicchino in modo così clamoroso un modello.
In fondo, basta osservarlo con attenzione.

[adobel55]

Che lavoro ragazzi.
Hai un team di minisaldatori vero ???.
Ciao.
Adolfo

[aborotto]

Hehe.......bene bene.......ho letto anche il buon consiglio di fare un convoglio. Ottima idea.....sappiamo cosa fare anche per il prossimo carro finche Lineamodel non studia qualcosa per te.....vero Pier???
Adesso cosa gli facciamo fare?????????????
Grande Giulio.

[Peppe Petronio]

....a parte le precisazioni di Giuseppe Risso, che danno una correzione a lineamodel debbo dire caro Giuliano che sei proprio un buon saldatore cioè lavori di fino.....complimenti pensa che questo carro io dovrei ancora montarlo ma in scala N ...perciò mi viene il freddo solo a pensarci, ma ci proverò.
Ciao
Peppe

[giuseppe_risso]

.....complimenti pensa che questo carro io dovrei ancora montarlo ma in scala N ...perciò mi viene il freddo solo a pensarci, ma ci proverò.
Ciao
Peppe

Tranquillo Peppe, non so questo, ma quello in N, per come è stato concepito, è molto facile da montare.
Con quello che sai fare tu sarà uno scherzo.

[Pierluigi1954]

“Cercasi ditta italiana o straniera che costruisca kit in fotoincisione“ per questo signore..........così lascia in pace la moglie, gli amici e ............Lineamodel [:o)]

Ciaooooo Giulianooo

[lorelay49]

Grazie ancora per i graditi complimenti...
@Giuseppe

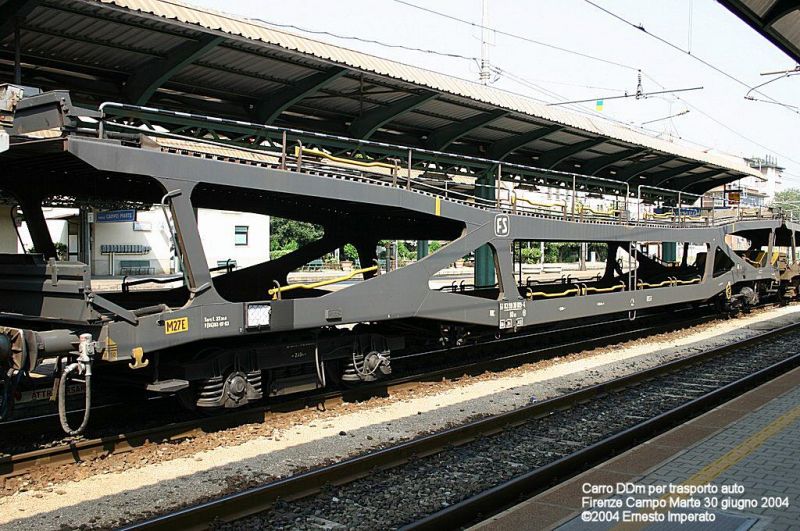

In effetti avevo notato l'errore segnalato da te (solo il freno in verità, le saldature mi erano sfuggite) ma analizzando i carrelli avevo visto anche che mancava una molla della sospensione, il modello ne riproduce una centralmentre, dalle foto viste in rete mi pare ce ne siano due alle estremità del carrello

Immagine:

118,66 KB

[nino51]

Grazie ancora per i graditi complimenti...
@Giuseppe
In effetti avevo notato l'errore segnalato da te (solo il freno in verità, le saldature mi erano sfuggite) ma analizzando i carrelli avevo visto anche che mancava una molla della sospensione, il modello ne riproduce una centralmentre, dalle foto viste in rete mi pare ce ne siano due alle estremità del carrello

Immagine:

118,66 KB

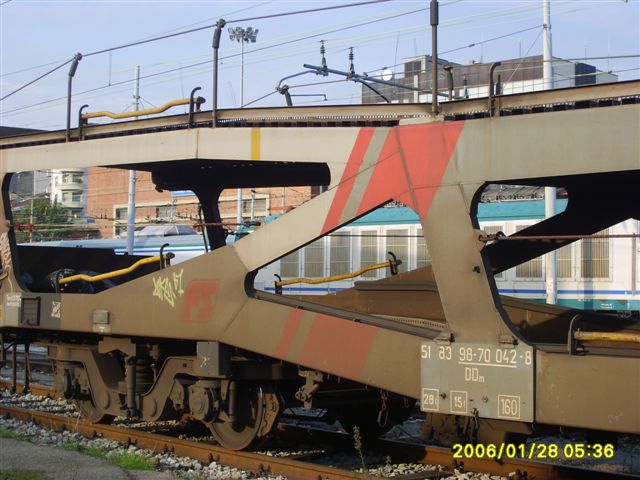

Ciao , non è proprio un errore. Questo tipo di furgone ( furgone non carro,in quanto immatricolato con la numerazione delle vetture passeggeri) montava agli inizi il carrello tipo A24 ( quello che si vede nella foto che hai postato tu ) successivamente ( anche per permetterne la circolazione in composizione a treni con velocità d'impostazione piu elevata) venne equipaggiato con carreli tipo Fiat ( vedi foto allegata) quello che probabilmente è compreso nel kit.Nel modello che io ho realizzato per l'ASN in kit sono forniti a richiesta tutte e due i tipi di carrelli. Ciao Nino

Immagine:

66,42 KB

[giuseppe_risso]

In effetti avevo notato l'errore segnalato da te (solo il freno in verità, le saldature mi erano sfuggite)

Non hai pensato, prima di colorarlo di modificarlo?
Non era difficile spostare all'interno la manovella e non mettere quella in basso.
Invece, per i pianali, non potevi fare molto, a meno che tu non fissassi sotto una sottile lamina.
Per il discorso carrelli ti ha già risposto Nino.
Comunque, non vorrei che colpe non tue facessero apparire meno importante il lavoro che hai fatto.
E' superlativo .

[lorelay49]

Grazie Nino, non avevo trovato foto in rete con quel tipo di carrello
@Giuseppe
Si Giuseppe, avevo pensato di farlo ma non sono riuscito a trovare foto che mi facessero vedere esattamente come poterlo realizzare, la scatola ingranaggi intendo, nel dubbio l'ho lasciato così e mi pento di non avere seguito l'istinto, se mani ce ne fosse un prossimo da montare non mancherò di apportare le modifiche e sistemare anche questo, lo tuffo nel solvente e rivernicio il tutto dopo le modifiche; sai che non è male l'idea anche di mettere una lastrina sottile sotto le "stecche" in modo da fare un piano unico, sono le curve del pianale che mi preoccupano, ce ne sono ben 4 ogni piano......[:0]

[giuseppe_risso]

Grazie Nino, non avevo trovato foto in rete con quel tipo di carrello
@Giuseppe
Si Giuseppe, avevo pensato di farlo ma non sono riuscito a trovare foto che mi facessero vedere esattamente come poterlo realizzare, la scatola ingranaggi intendo, nel dubbio l'ho lasciato così e mi pento di non avere seguito l'istinto, se mani ce ne fosse un prossimo da montare non mancherò di apportare le modifiche e sistemare anche questo, lo tuffo nel solvente e rivernicio il tutto dopo le modifiche; sai che non è male l'idea anche di mettere una lastrina sottile sotto le "stecche" in modo da fare un piano unico, sono le curve del pianale che mi preoccupano, ce ne sono ben 4 ogni piano......[:0]

Quando non sai come fare... posta qui; che ci stiamo a fare noi?
Per le pieghe non è un grosso problema, anche perché sono poco accentuate.
Hai due possibilità: usare lacca d'asfalto e cloruro di ferro ( se ti interessa ti spiego come) o semplicemente creare una leggera linea di piega con una punta sottile e un righello.

[lorelay49]

Non ti nascondo che ti volevo telefonare ma avevo paura di disturbarti, la prossima volta non mancherò di chiedere aiuto sul forum..... sai io sono in pensione e se non faccio qualche cosa mi annoio, in estate ho la barca che mi tiene impegnatio ma con questo tempaccio ........
Ci sono anche i nipotini ma di giorno sono a scuola e allora mi do da fare

[elmofer]

Giualiano,
complimenti anche da parte mia...lavoro pulito, preciso

[Marshall61]

Ottimo lavoro Giuliano, mi unisco ai complimenti di chi mi ha preceduto....sei proprio un saldatore professionista!!!!

Ciao, Carlo

[giuseppe_risso]

Oggi ho guardato un po' sul sito Lineamodel, e ho visto che nel modello montato come esempio, la manovella superiore l'hanno messa , correttamente, all'interno.
Magari ti è sfuggito.
Invece ho visto un'altro errore: in prossimità della testata opposta hanno messo anche lì una manovella che nella realtà non c'è.
Evidentemente sono innamorati delle manovelle...

[lillo]

Bellissimo lavoro! Hai già pensato con cosa lo caricherai?
