Re: Locomotiva a vapore Garrat

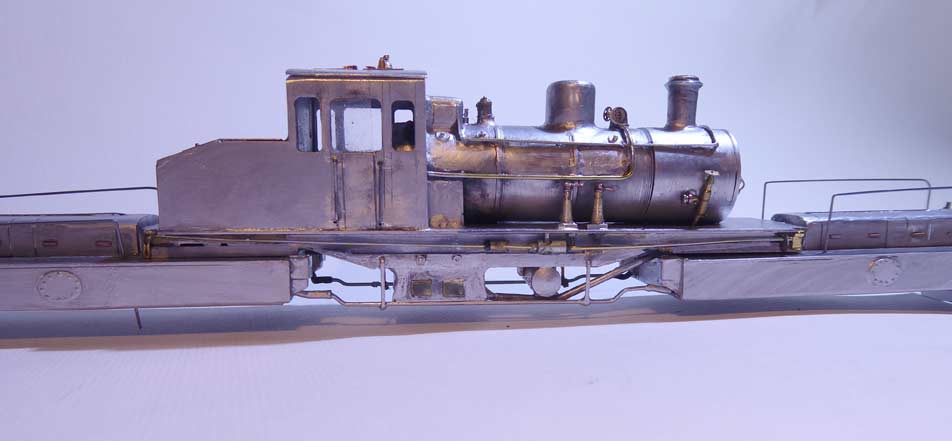

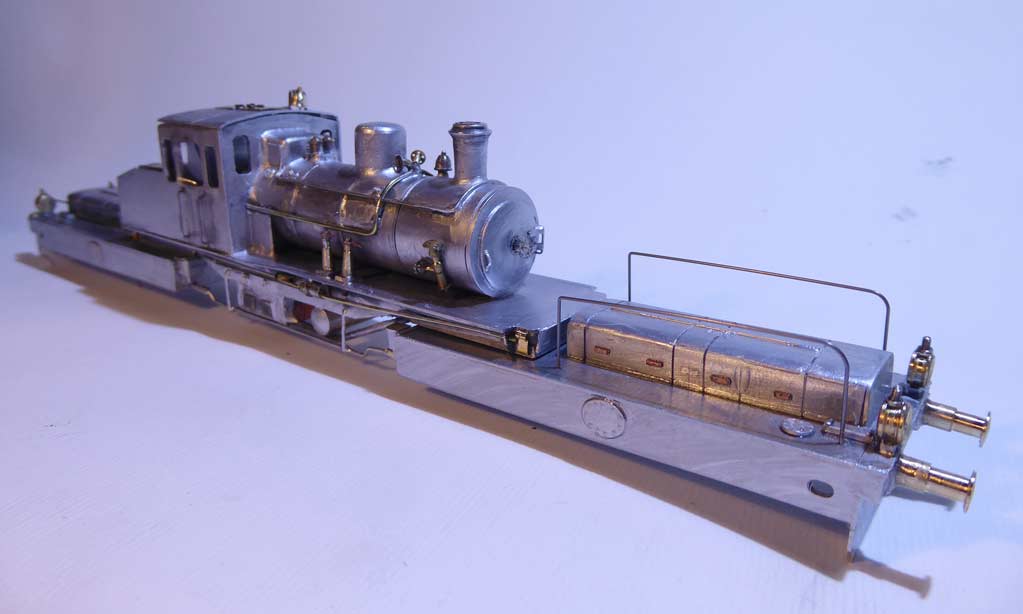

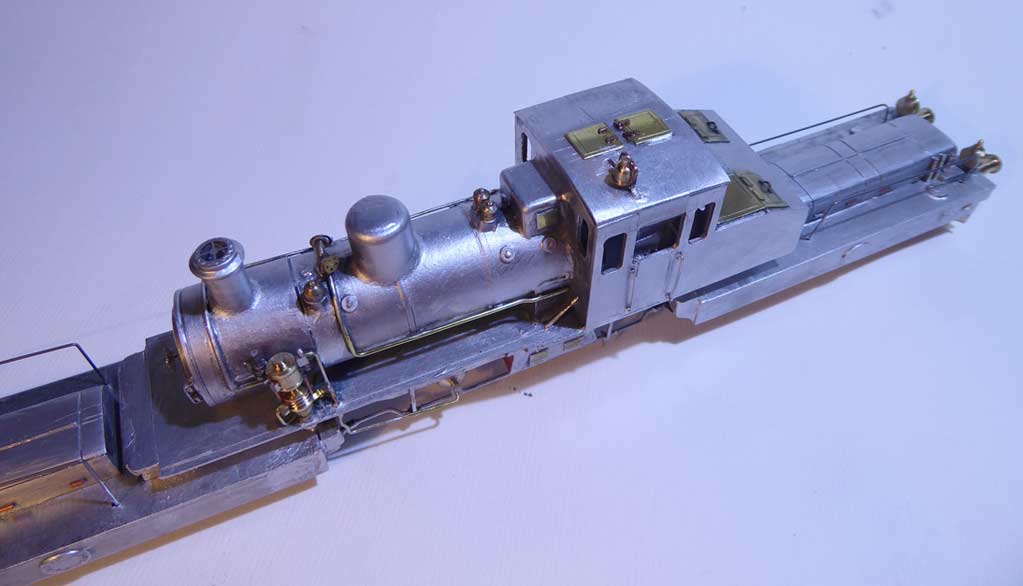

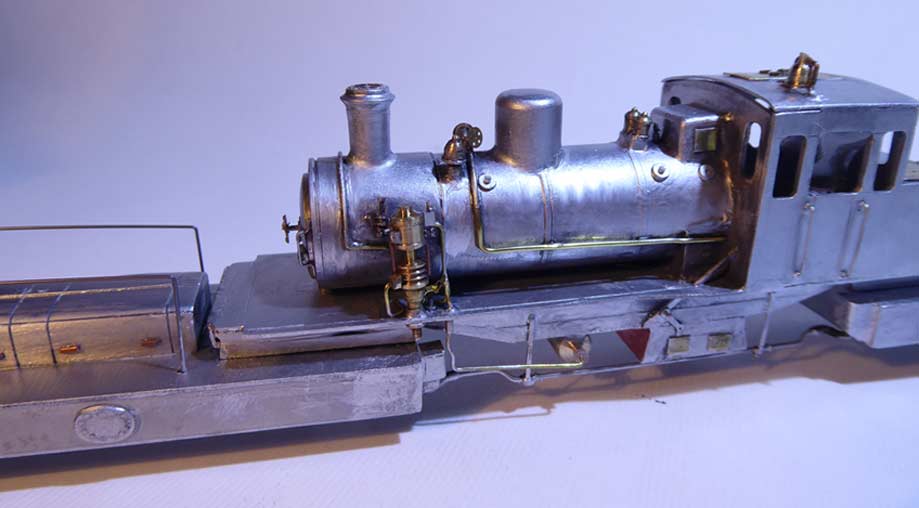

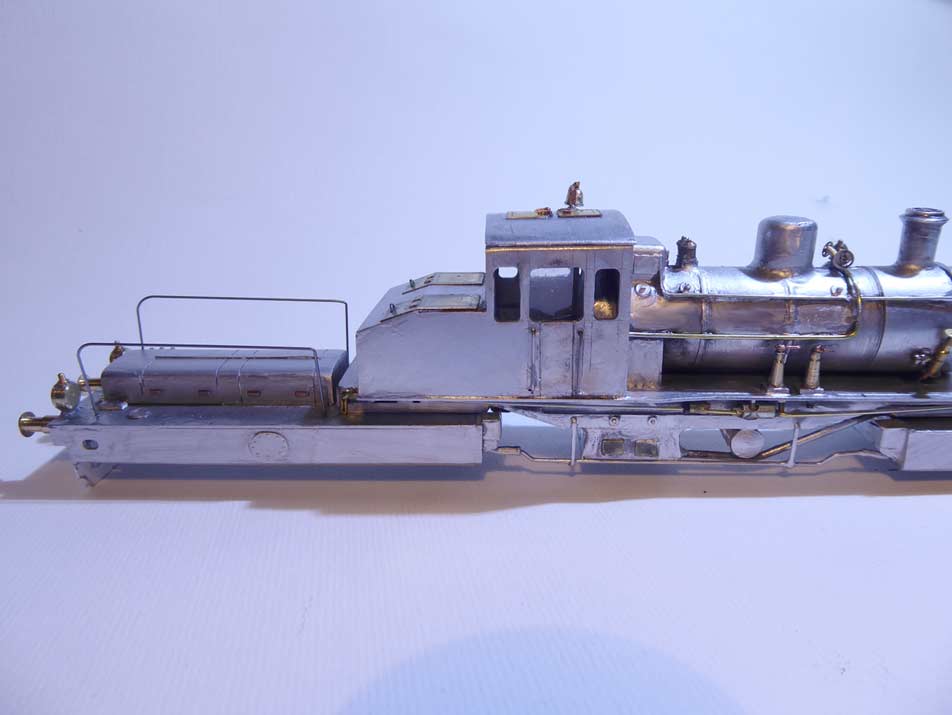

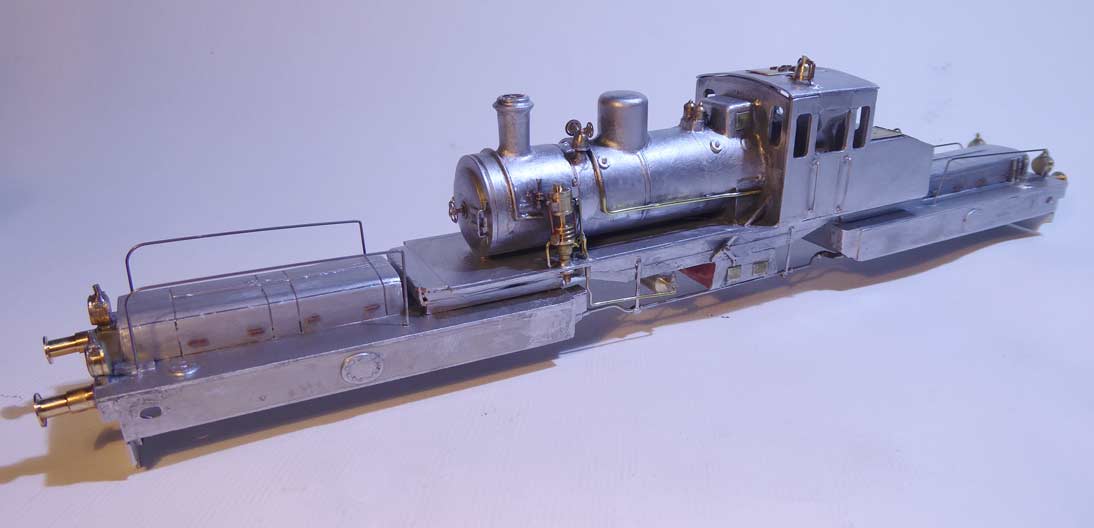

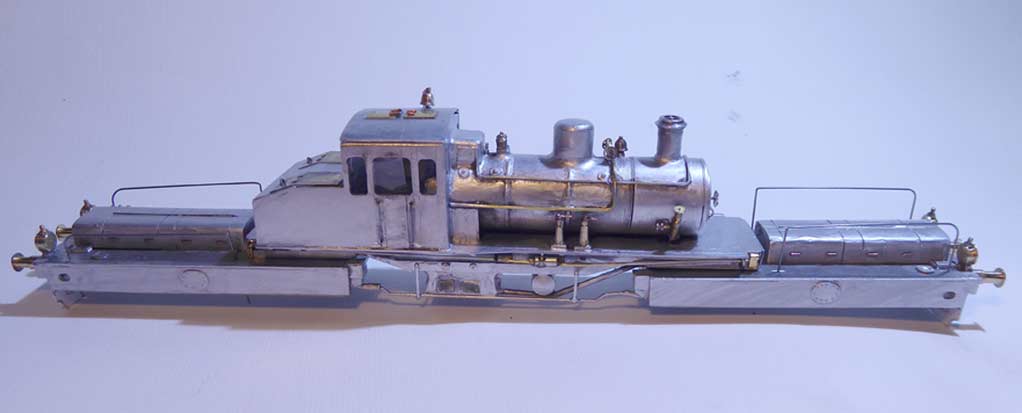

Potete vedere che ho già potuto realizzare e fissare la pompa, la campanella in ottone sul tetto, i fanali e molti altri particolari ; i due carri sono perfettamente movibili, ho studiato il modo di poter permettere alle tubazioni che si collegavano ad essi nella parte retrostante, in modo da non ostacolarne il movimento, tramite dei piccoli tubicini in gomma che difficilmente si notano :
le dimensioni di questo modello sono di 25 cm fuori tutto, quindi poco di più superiori ad una locomotiva F.S. 685 , ne ho fatto il confronto con la mia di ACME ;
-Devo ancora aggiungere ancora altre piccole cose di minore importanza ; il settimana realizzerò anche le parti di rodiggio a bielle, spero di riuscire a far si che il movimento risulti regolare ; Il modello pesa 200 gr. che si fanno sentire, tenendo conto che è privo di motorizzazzione e di zavorra . Manca ancora un corrimano che percorreva in ambo i lati e sul frontale, la caldaia , questo si , sarà molto difficile !!

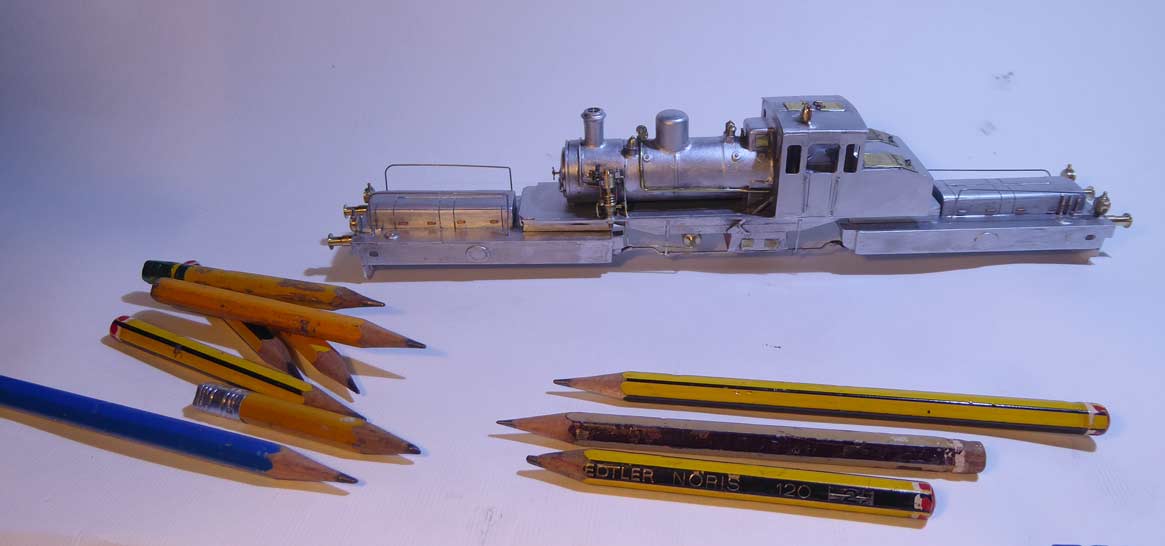

-Le fanno compagnia naturalmente, le mie stupefacenti , importantissime , matite di paragone, molto belle vero ?...
-Grazie dell'attenzione !
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Ciao.
Adolfo
- lorelay49
- Socio GAS TT
- Messaggi: 3611
- Iscritto il: venerdì 25 gennaio 2013, 18:32
- Nome: Giuliano
- Regione: Lombardia
- Città: Locate di Triulzi
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Bravissimo come sempre
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Sono belle dritte
- liftman
- Socio GAS TT
- Messaggi: 7759
- Iscritto il: domenica 29 gennaio 2012, 14:40
- Nome: Rolando
- Regione: Liguria
- Città: La Spezia
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat

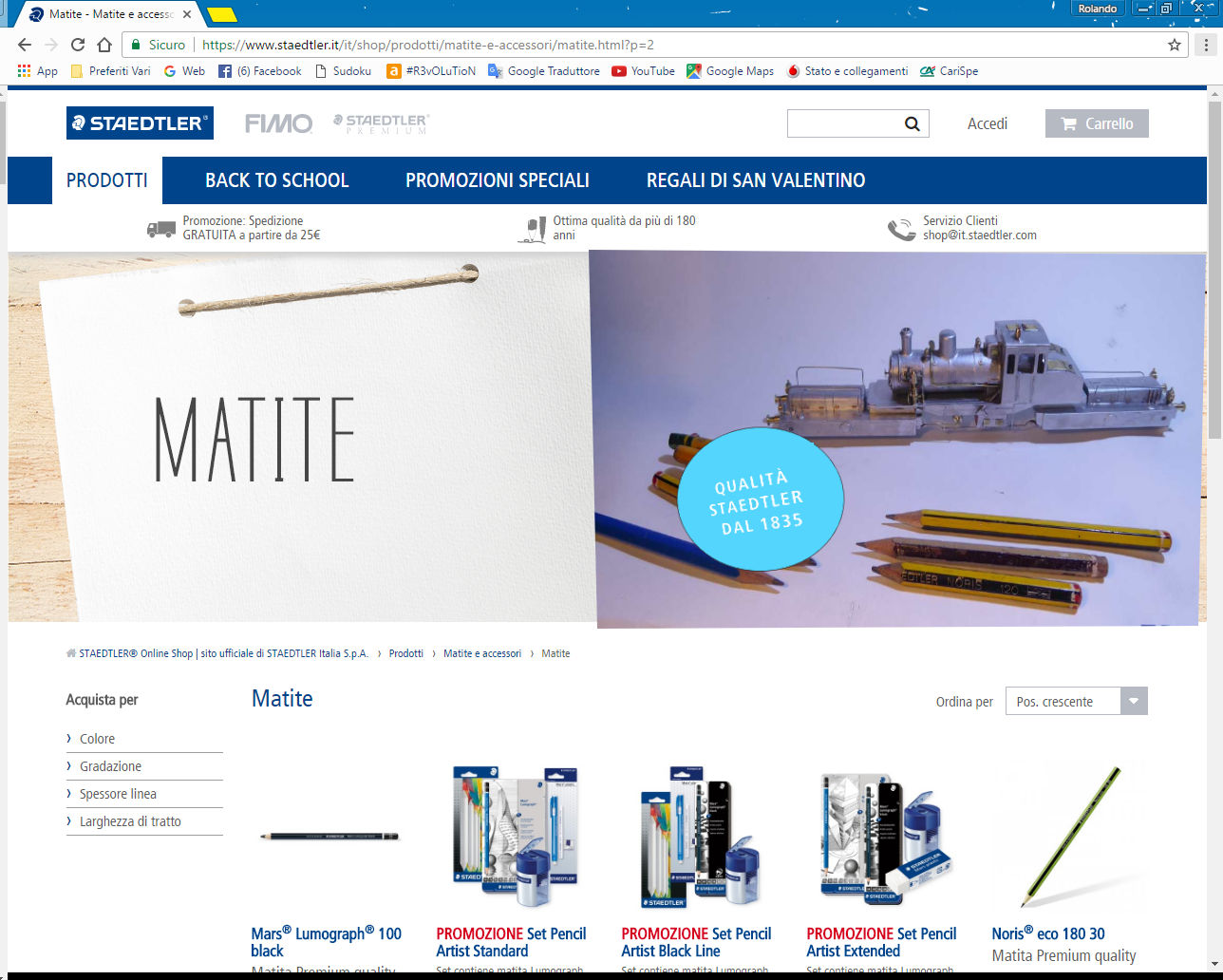

Immagine:
237,3 KB
Rolando
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat

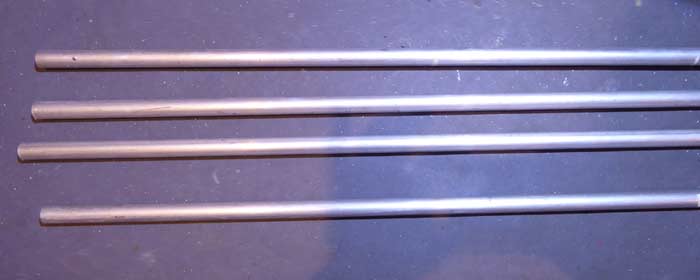

- Rispondo a Roby : le tubature , quando posso uso il filo di acciaio rigido, che sarebbe la soluzione migliore però se lo spessore non mi convince, faccio uso come in questo caso di filo di ottone comune a mattassina circolare, quindi devo poi stirarlo pazientemente tra le dita, del resto però si trattano di piccolo spezzoni ; non lo uso spesso, in questo caso è stato inevitabile .
GRAZIE !!
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat

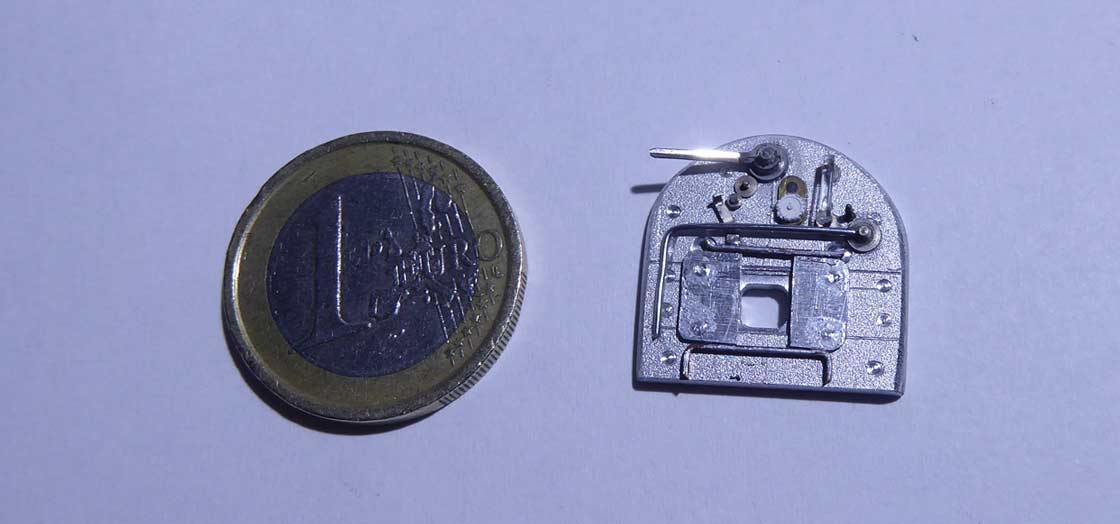

-A pensarci meglio , se ci mettessi un led all'interno della cabina ..si potrebbero vedere...umm..ci penserò...
- O.T. - Ho individuato un piccolo accessorio di stazione, vera novità, di facile costruzione pensato per voi plasticisti, a me non servirebbe , penso potrebbe esservi utile, ne riparleremo piu avanti.
Grazie del'attenzione !
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Massimiliano
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
penso che di locomotive .. ne verranno altre, ho 57 anni ma, quando le che le avrò finite dovrò cambiare l'immagine del mio avatar, con i capelli bianchi..per ora non ne ho proprio, cio che ho di sicuro, è tantissima sconfinata voglia di fare...chissà cosa combinerò.. Anzi ..chissà se mi sopporterete ancora !!
- Andrea
- Socio GAS TT
- Messaggi: 23340
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- SteaMarco
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Dai capelli che non son bianchi prendi tutta l'energia!!!! .. ! Oh! Io manco uno c'è no...
Marco
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- Marco Ciao ! ....Ho visto cosa stai facendo, sono convinto che anche tu avresti un'ottima mano, la pazienza ce l'hai, la voglia di fare anche , tu prima o poi ci sfornerai qualche modello di alta qualità, ne sono sicuro, anzi sono convinto che quasta locomotiva saresti in grado di farla anche tu, se non hai gli attrezzi per farla in metallo, puoi sempre farla in plastica, anche se statica , sarebbe una esperienza utilissima e non solo , questo è uno dei pochi casi in cui una locomotiva a vapore può essere adatto anche per chi non ha molta esperienza, perchè non comporta la complicata fase di realizzazzione del biellismo, tanto per dire c'è chi l'ha realizzata anche in cartoncino come in questo caso, con un notevole risultato :

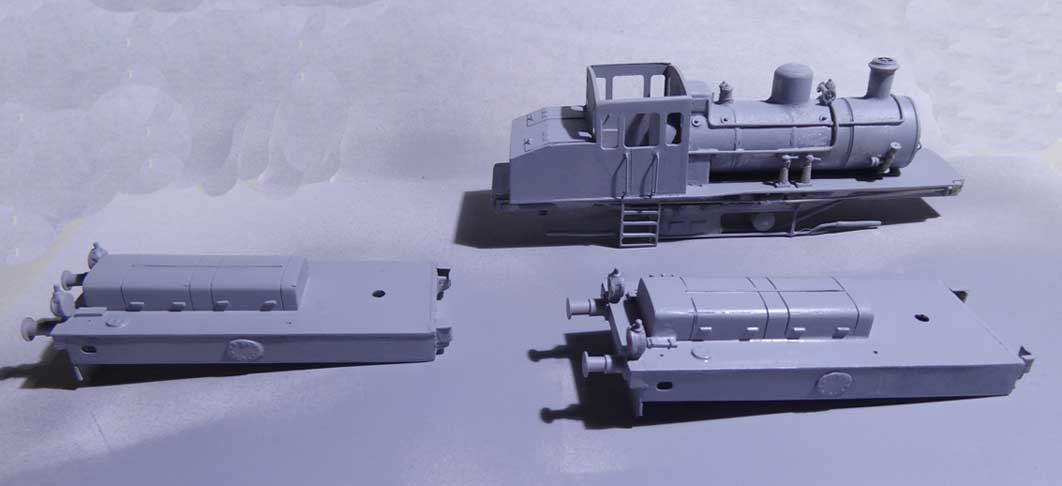

-Il modello è agevole perchè si compone di tre pezzi lavorabili separatamente, non dobbiamo crearci problemi psicologici se non corrisponde esattamente al 100 % al reale, se non abbiamo il tornio o la fresa o per tutti i dettagli, quelli si fanno un po alla volta; un tubo da 2 cm per la caldaia si trova sempre, un coperchietto di orologio da polso per il portellone frontale anche e poi iniziamo a creare la cabina, vedremo così che già abbiamo un buon inizio che ci invoglierà a continuare e..divertirci !!
- SteaMarco
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
Il deviatoio lo sto facendo per liberare la manete da misure, norme ecc.. E' solo un'esercizio di relax l'ho fatto con un disegno di riferimento e un carro FS come dima...
Io sono appassionato delle cose dinamiche non riuscirei a fare una loco statica, starei male al pensiero, quello che mi blocca per realizzazioni simili sono gli ingranaggi
mignon, non si possono fare a mano... :geek:
Ho realizzato tempo fà uno scafo RC, per fare la trasmissione da piangere, e comunque l'avevo fatto come gicoco, posso assicurare che ci sono regole della fisica che
vanno studiate per andare oltre a farlo muovere (volevo farlo correre) ma io... Non le ho studiate! HAhahah!
Marco
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- SteaMarco
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
grande! Io se fossi in te comprerei una candela elettronica sulla baia e con il circuitino in mano la userei per il forno...
Quello che funziona meglio è 2 led rossi e uno giallo.. Le lezioni su arduino mi hanno fatto bene e anche al presepio!
Tipo questa ma sulla baia c'è roba anche a meno http://www.futurashop.it/candela-elettr ... ch=candela
Grazie dell'incoraggiamento, Marco
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat
- Andrew245
- Messaggi: 4035
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva a vapore Garrat

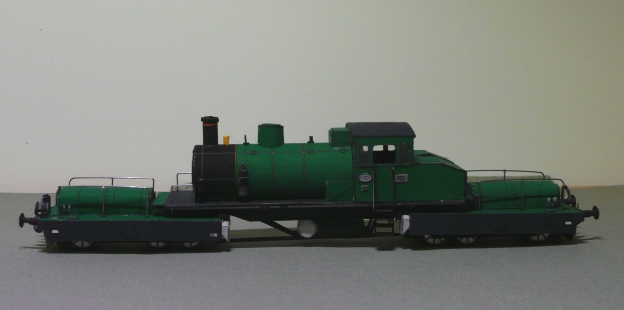

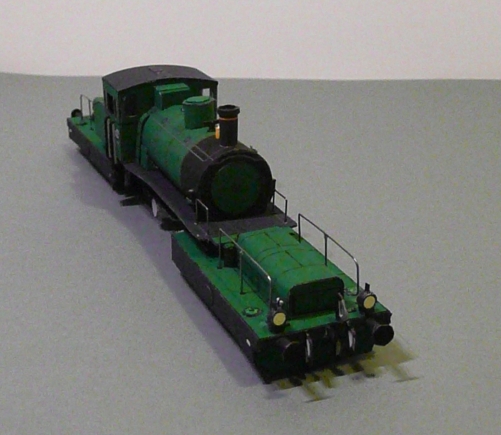

La causa della enorme crescita negli anni '20 del secolo scorso, è dovuta alla LTM (Limburg Tramway Company) sulla linea Maastricht - Vaals. Questa regione era in pieno sviluppo economico (l'area tra Vaals e Gulpen) tra produttori tessili, fabbriche di birra e commercianti e carbone; lungo il percorso i villaggi erano fortemente dipendente dalla ferrovia. Anche la LTM riscontrò la necessità di un ammodernamento dei mezzi ferroviari, addirittura anche i vagoni merci furono impiegati anche come normali treni passeggeri, ma naturalmente ciò comportò molti problemi e disagi a lungo termine. Inoltre i treni erano troppo lunghi e troppo pesanti. Settimanalmente si svolgeva il mercato di verdura e bestiame in Wijlre per cui si sentiva l'esigenza di un trasporto migliore ferroviario, anche per via di molte salite fino al ponte sulla valle Geul e la lunga ripida salita da Nyswiller a Vaals.
LTM non disponeva di locomotive adatte, specialmente per il carico merci , il parco macchine era lungi dall'essere ottimale, fu così deciso di acquistare un locomotore potente ed adatto per questa particolare linea.
Questa locomotiva doveva soddisfare i requisiti necessari, il carico per asse di 14 tonnellate non doveva essere superato, che potesse raggiungere una velocità di 60 km / h adatta all'impiego per treni merci pesanti e che potesse agevolmente percorrere la tortuosa linea. All'Inizio la Hanomag di Hannover (Germania), costruttrice di locomotive e forte della propria esperienza, suggerì un brevetto di progettazione, su ispirazione come per le Garratt, personalizzata con diverse tecniche Verhoop moderne, che LTM già aveva applicato ad altre macchine. Una Garratt essendo una locomotiva articolata, aveva già dimostrato le sue ottime prestazioni in Africa essendo molto adatta per l'uso collinare, specialmente per la sua ottima aderenza in un territorio dal clima asciutto. Il design Hanomag (C`C`h4t) LTM Garratt prevedeva 6 assi motore distribuiti su due carrelli, con un carico per asse di 12 tonnellate. La macchina aveva quattro cilindri di pressione che alimentavano gli assi attraverso un innesto a forbice Verhoop. La caldaia era dotata di un surriscaldatore, e la pressione massima vapore era 12 bar. . La LTM Garratt era anche apprezzata per la sua autonomia di carbone ed acqua, il suo consumo era idoneo per qusta linea tra, Vaals e Maastricht , in linea d'aria sono 28 chilometri di distanza, non necessitava di molti rifornimenti. La sua costruzione iniziò verso la fine del 1930 dalla fabbrica Henschel con il numero 10758/1931. È stata assunta nel 1931 dal LTM con il numero 51 che ne indica la società . Fu utilizzata principalmente con i merci pesanti attraverso la linea dal Wijlre NS - Vaals, verso la mattina, pomeriggio e talvolta anche la sera come treno passeggeri . Nell'ultimo periodo la linea LTM Maastricht - Vaals subì una crisi, per la Garratt iniziò di conseguenza il declino. Ha trascorso i suoi ultimi giorni al servizio della LTM per alcuni beni o impiegata per un unico treno passeggeri, poi secondo alcune fonti, rimase inattiva in deposito per diverso tempo . Nel 1938 cala il sipario per la linea LTM Maastricht -Vaals. Dal 1938 si sa poco della LTM 51, scarse o inesatte sono le informazioni. La maggior parte del materiale dalla linea LTM Maastricht - Vaals fu acquistata dalla Dotremont (oggi Dotremont Metal Recycling) di Maastricht, compresa molto probabilmente la LTM 51, data la sua giovane età di soli sette anni e la sua eccellente condizione. A sua volta la Dotremond la vendette nel 1940 per l'Ufficio Tecnico Verde a L'Aia. E 'un peccato che non si conosca la storia dopo il 1941 . Quello che si sa è che la locomotiva negli anni '50 fu demolita vicino a Colonia . La locomotiva era una combinazione di resistenza e affidabilità del validissimo brevetto Garratt .

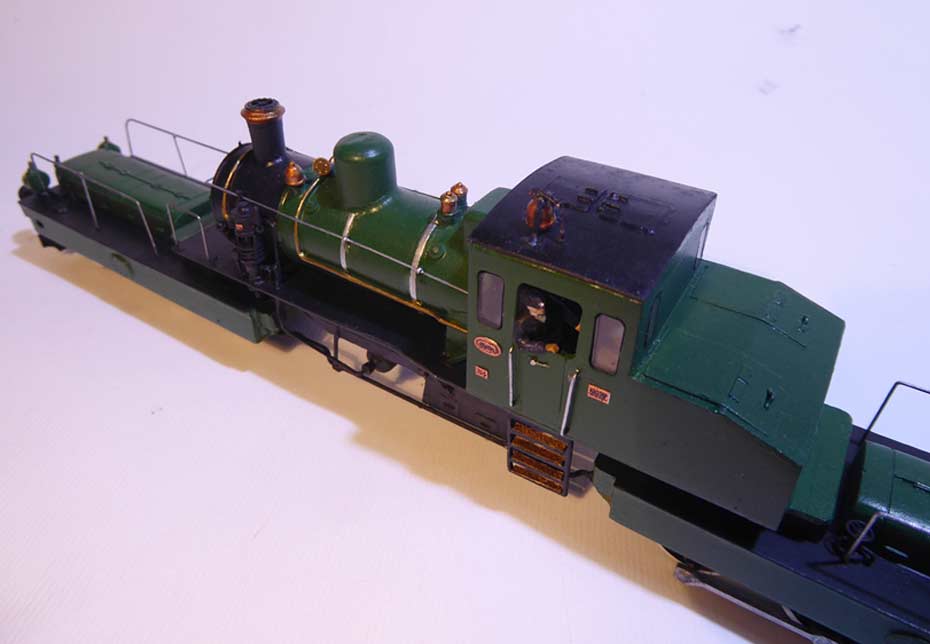

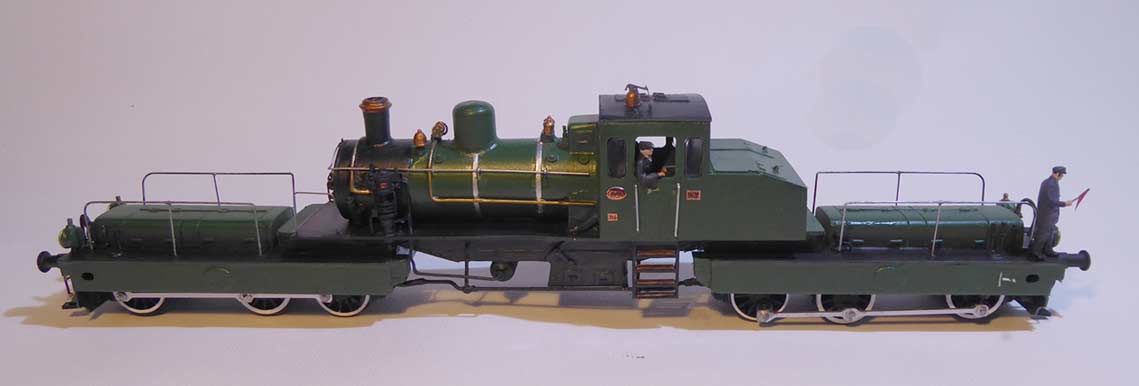

-Ho completato il modello, con tranquillità , come sospettavo e qui dichiarato, è stato un lavoro tutto sommato divertente , privo di grandi difficoltà e come ho già detto, è l'unica Garratt semplice ed adatta per una sua replica in scala H0 senza complicazioni, avendo esaminato centinaia di fotografie ; ovviamente i moltissimi dettagli hanno richiesto tempo e pazienza, ma si può dire sia la prassi "normale" per ogni vaporiera. Ne è risultata alla fine anche la voglia di ambientarla in una minima scenetta, cercando lo stesso di darne un senso compiuto . Vediamola in alcune foto dettaglio pre-diorama :

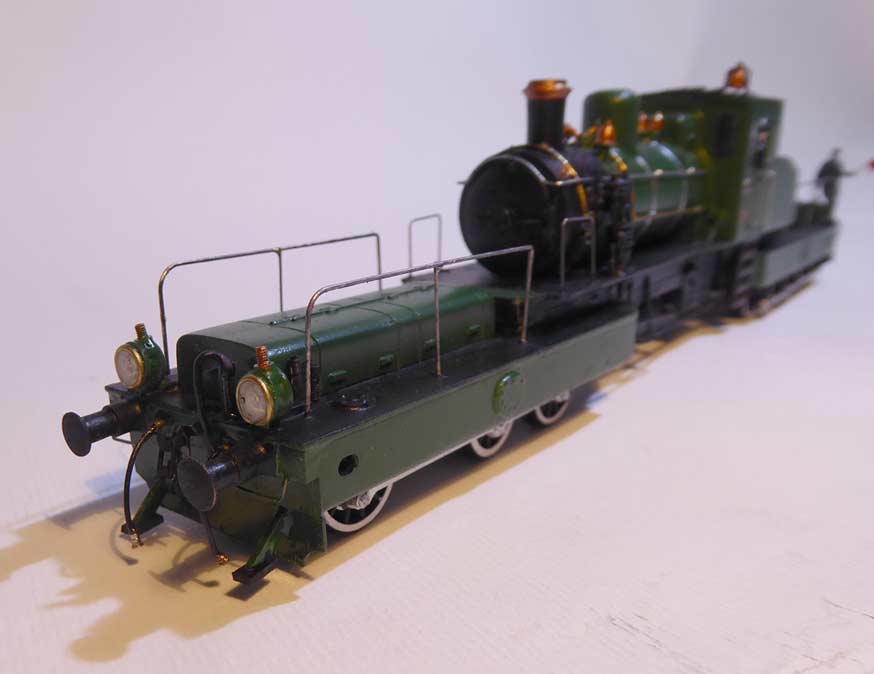

Partendo dai fanali a petrolio, li ho realizzati al tornio in ottone, facili anche perchè i vetri li realizzo esattamente in cinque secondi netti utilizzando la innovativa resina catalitica a rapidissimo indurimento a led ultravioletto , la Blue Fix, se ne è parlato, ora non ricordo dove, ma qui nel forum, ed è stata utilissima anche per modificare i figurini Preiser che vedremo..
Le ruote a razze sono Fleischmann acquistate da un amico, veramente adatte per questo modello, anche se poi le ho ritornite per ridurne il bordino, mentre le bielle le ho eseguite con la fresa , che in sostanza è anche l'unico modo, altrimenti, quasi impossibile , ceppi dei freni naturalmente, sono stati inseriti. Una cosa sola è stata molto difficile e riguarda il finissimo mancorrente che circonda la caldaia , doveva essere eseguito con la massima precisione specialmente sul frontale sopra il portellone , non potendo assolutamente usare filo armonico di acciaio, ho dovuto farlo con comune filo di ferro, delicatissimo, facilmente deformabile , l'operazione era stata ripetuta numerose volte !! Qui sul tetto realizzata anche la campana, con tirante :

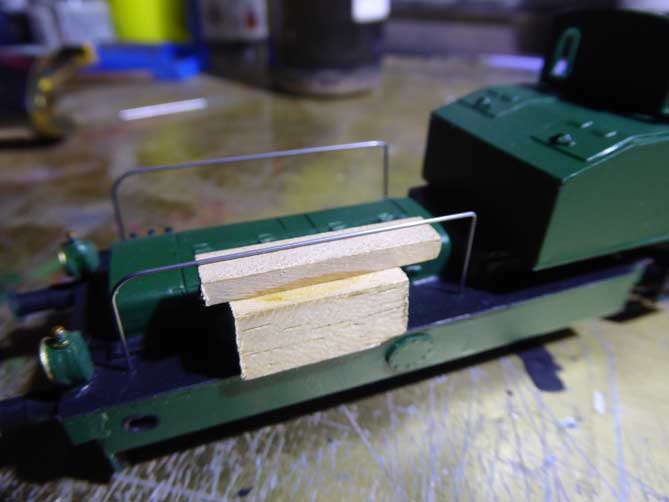

Per realizzare invece i mancorrenti di corretta altezza e paralellismo, mi ero servito di una dima, problematico il loro inserimento dovendo forare l'acciaio con punte da 0,5 :

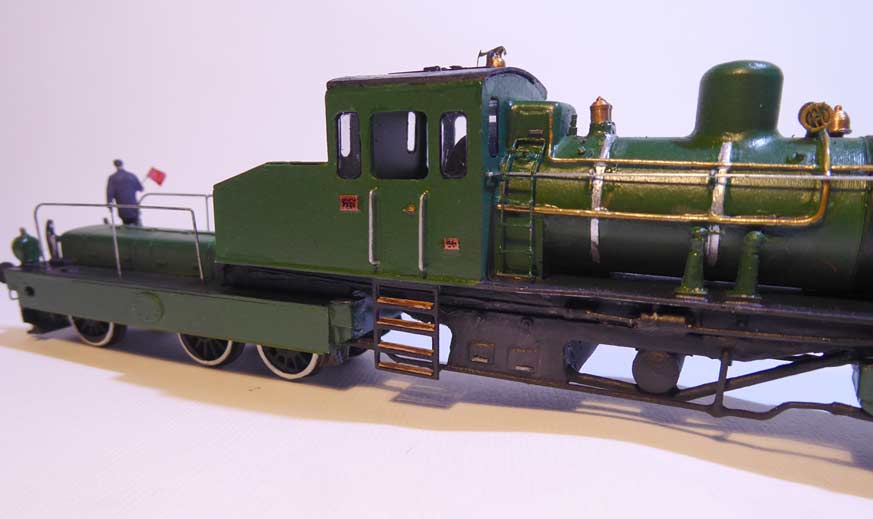

Nelle foto avevo notato che la scaletta di accesso alla cabina , era provvista di gradini antiscivolo ricoperti in legno, io li ho riprodotti incollando finissimi listelli in noce sopra gli esistenti
Solo da un lato presso la cabina , esisteva una scaletta di ispezione che portava al tetto ; targhe in lamierino cartaspagna. I vetri sono ottimi, nonostante le minime dimensioni, non si notano imperfezioni.

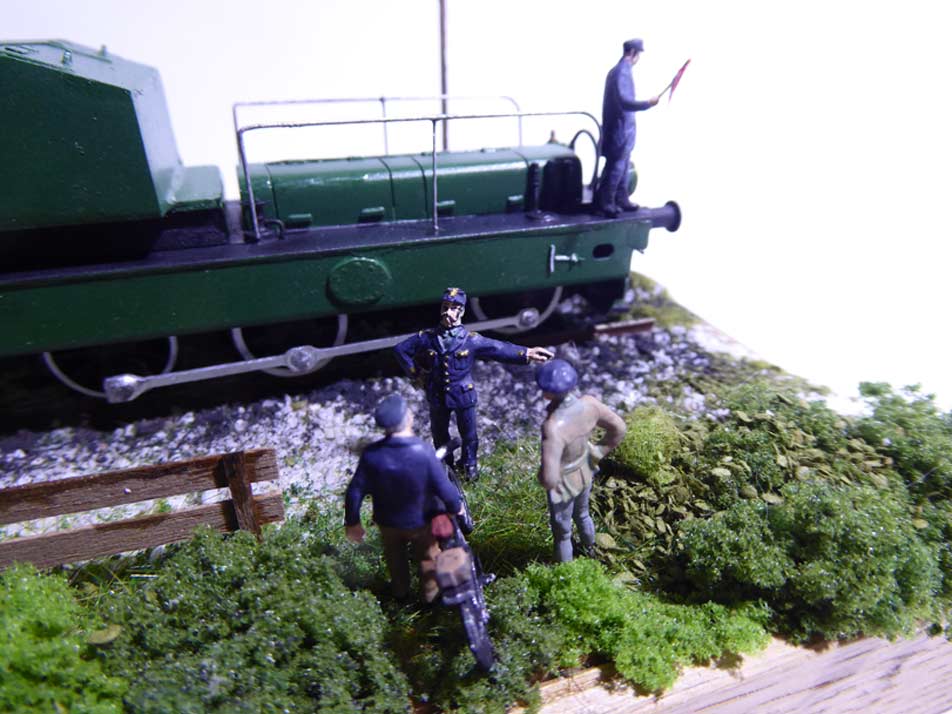

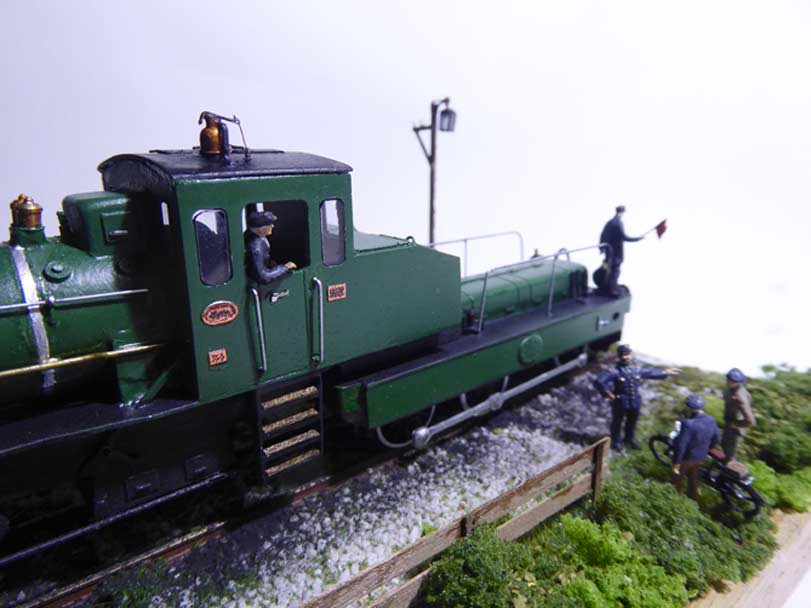

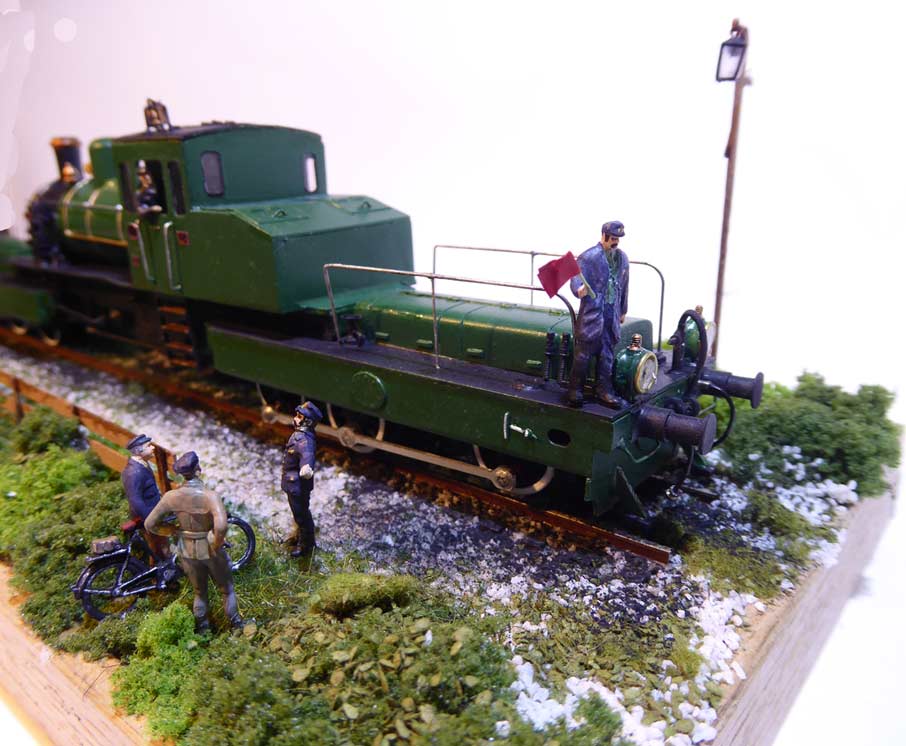

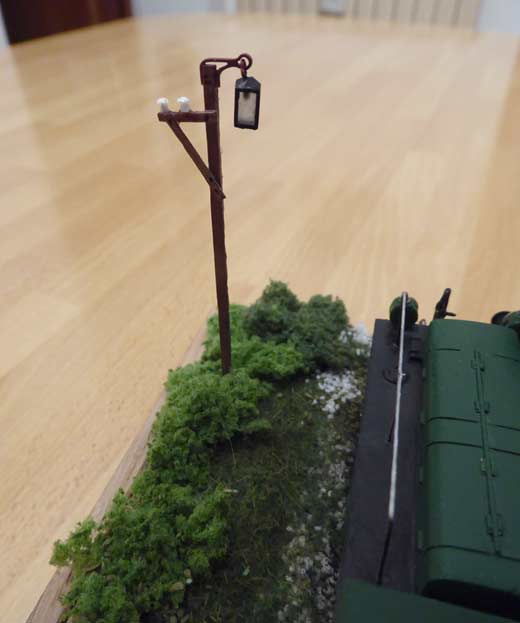

- Scena finale : due parole sui figurini ; tutti da me dipinti, ma per poter ottenere dei figurini d'epoca adatti, li ho modificati, specialmente i ferrovieri, partendo da come questi ma di epoca moderna:

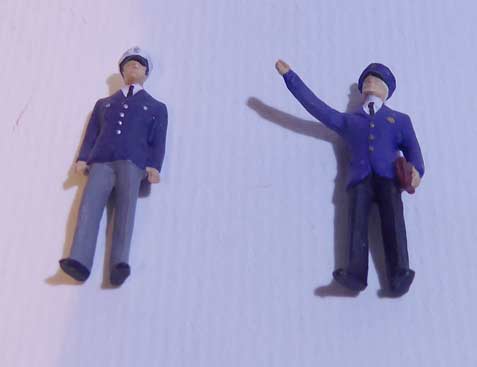

e proprio tramite la resina Blue Fix ne ho modificato l'abbigliamento e le pose, osservate la trasformazione dell'uomo con la bandiera, nuovamente inciso, nuovo il berretto e creato un abito più lungo come giustamente all'epoca!
-Impettito e severo è il guardiano che intima i curiosi di andarsene.. eh..la polfer olandese.. mentre escalama un " Geen toegang ! " - vietato l'accesso- ..in olandese !..Mi ero informato...ora due le sapete anche voi [:o)]
-Ecco tutto, ora modellisticamente mi ritrovo disoccupato..ma per poco...devo trovare assolutamente qualcos'altro..
Grazie a tutti !
