Carro FF scala TT

[MrPatato76]

Come emerso da altra discussione, vogliamo iniziare a farci le ossa e progettare insieme il Carro FF in scala TT.
Questa discussione ha lo scopo di condividere disegni, documentazioni, esperienze, tecnologie e finalizzare il progetto finale.
Iniziamo la prima fase, cioè la raccolta dei documenti necessari (disegni, foto dettagli, misure) per stendere il progetto del modello.

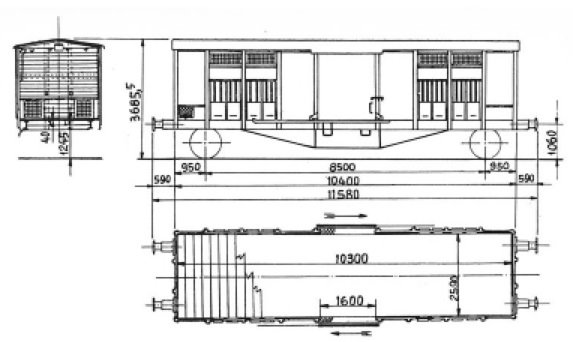

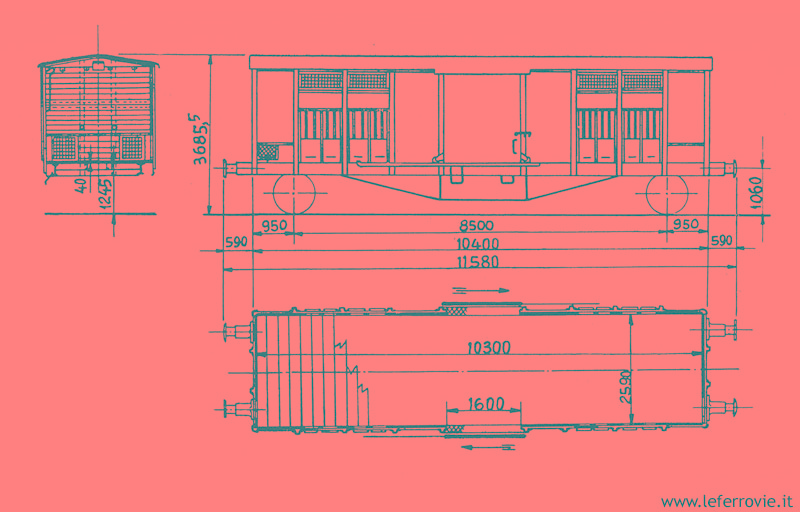

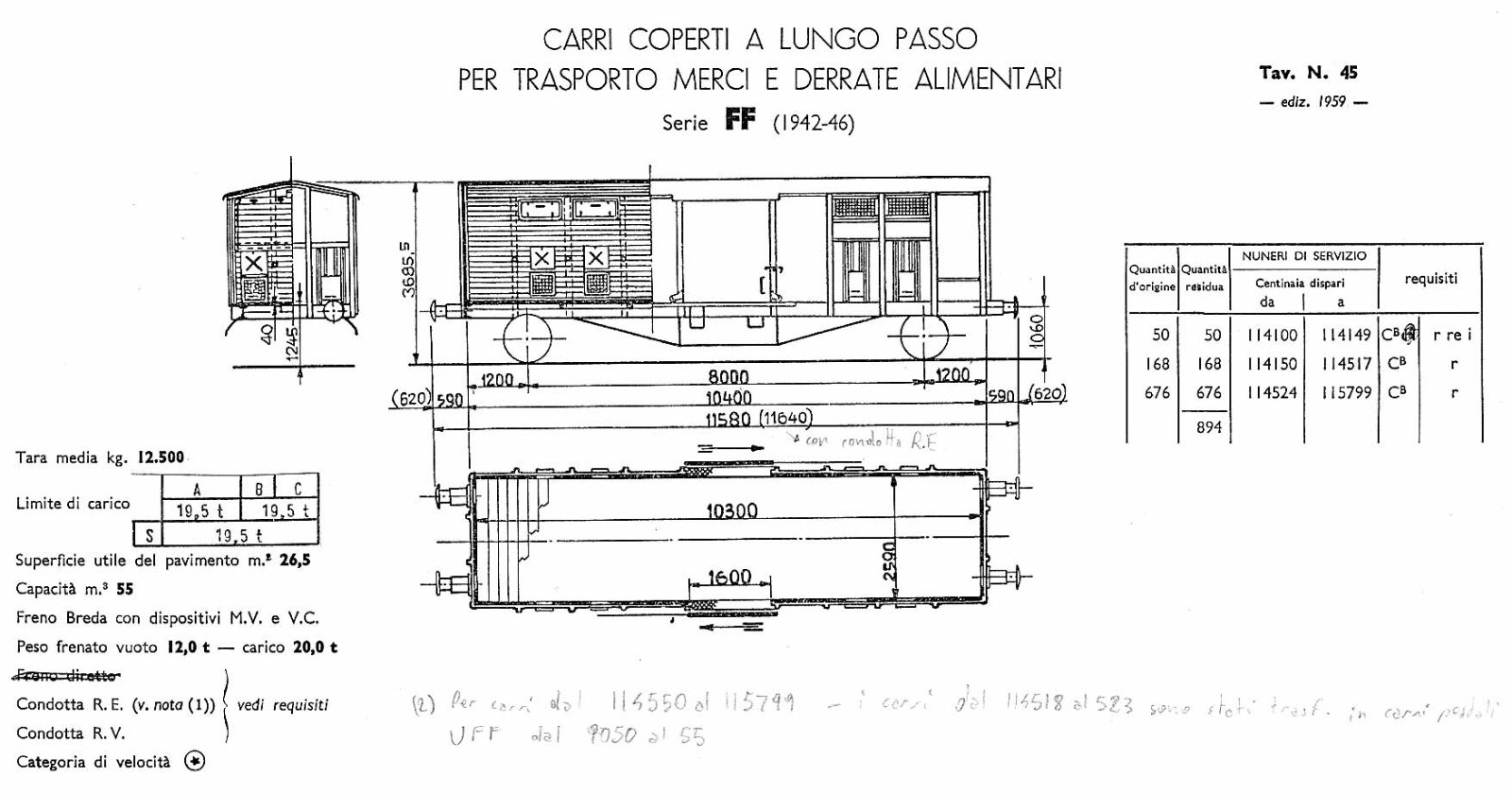

Io in rete ho trovato solo questo disegno...

Chi ha altri dati può gentilmente postarli qui??

[giuseppe_risso]

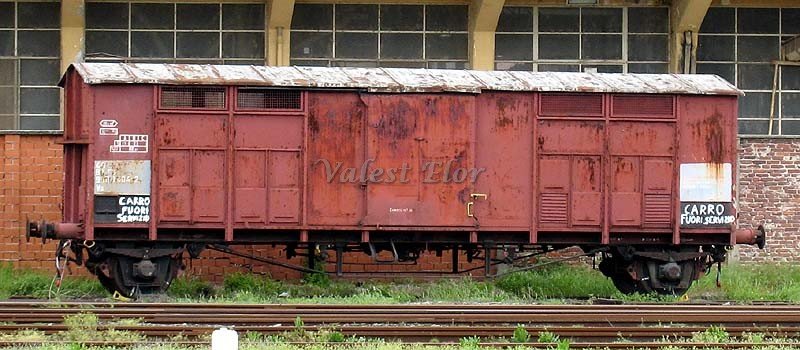

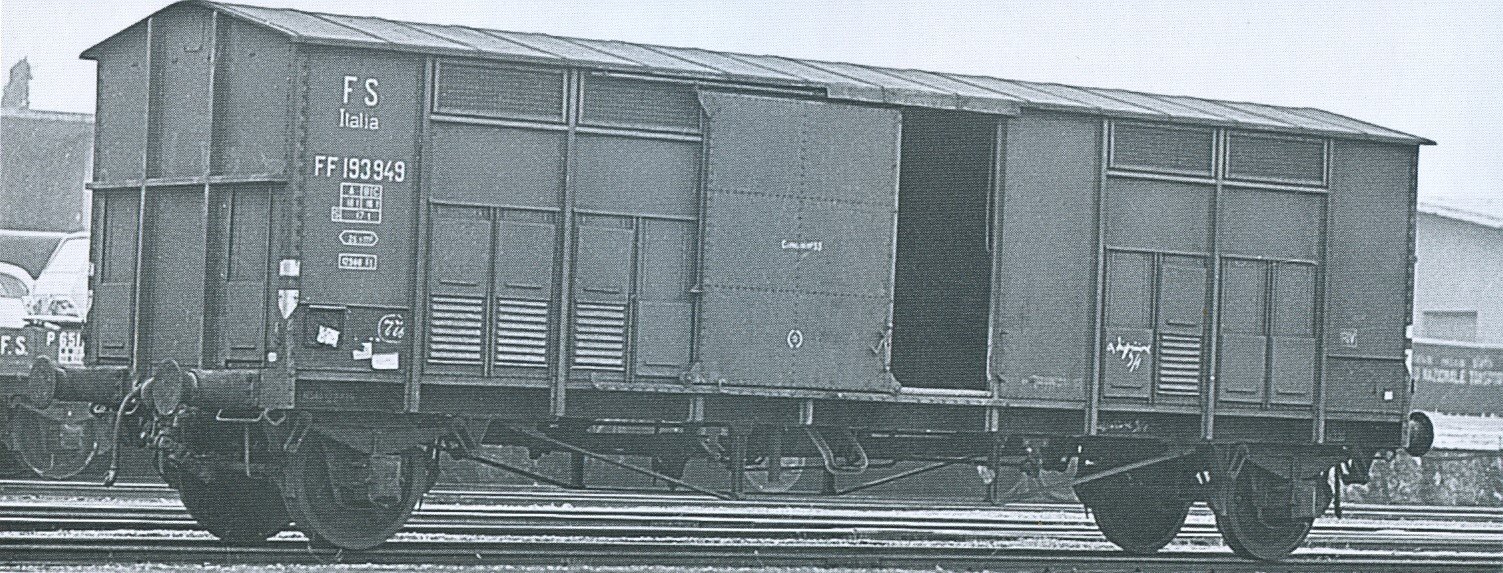

UN po' di foto del tipo FF passo lungo tetto a spioventi.

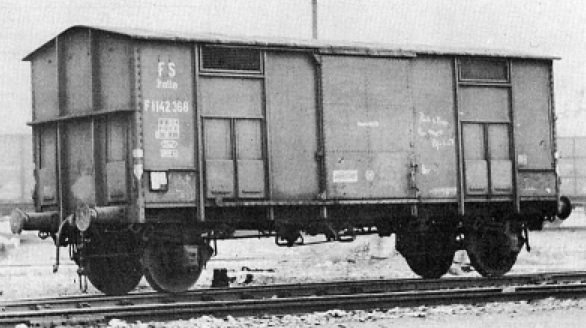

Questo invece ha il passo corto (ghms) , ma si vede bene la testata che è uguale

[sal727]

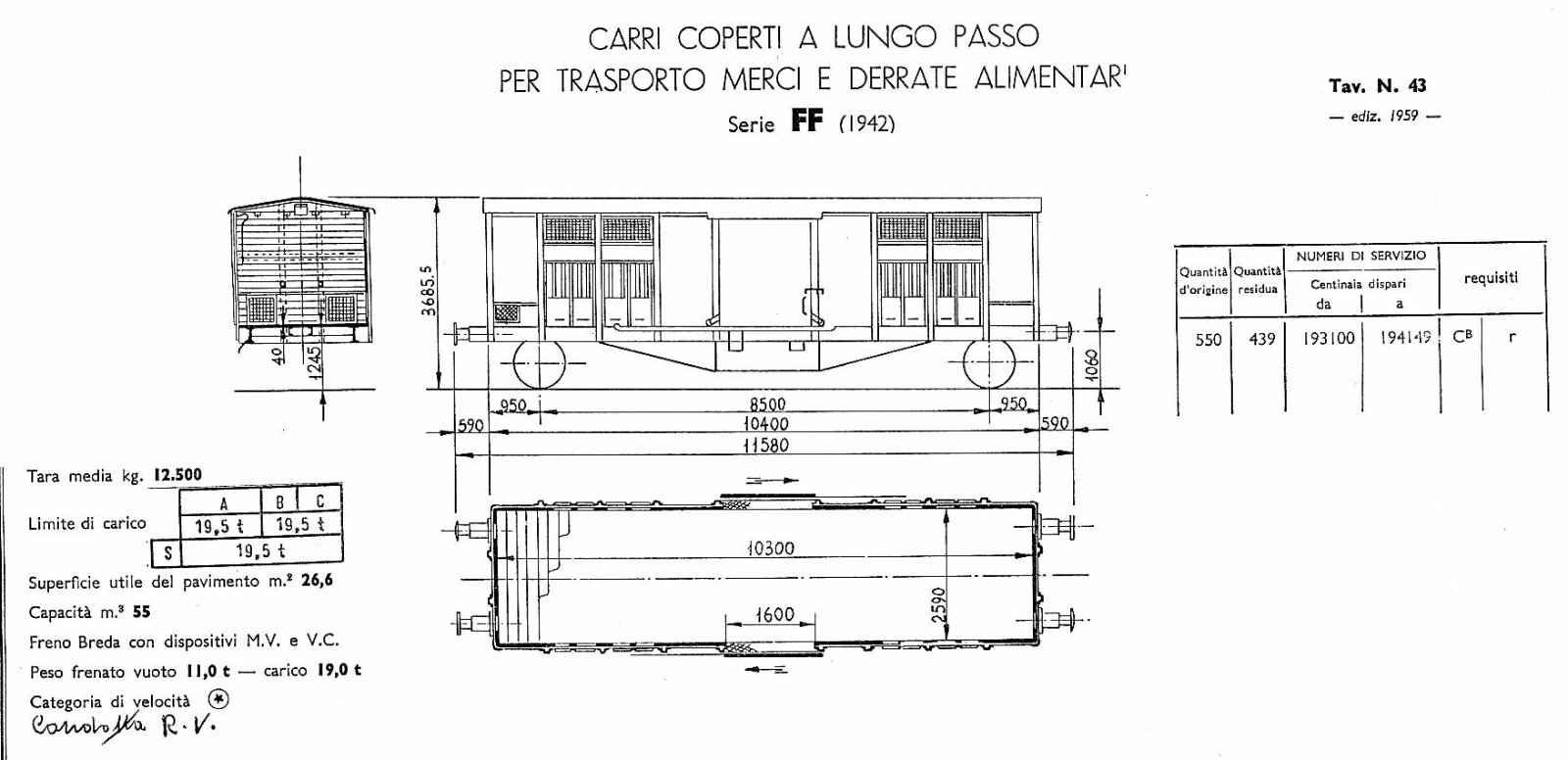

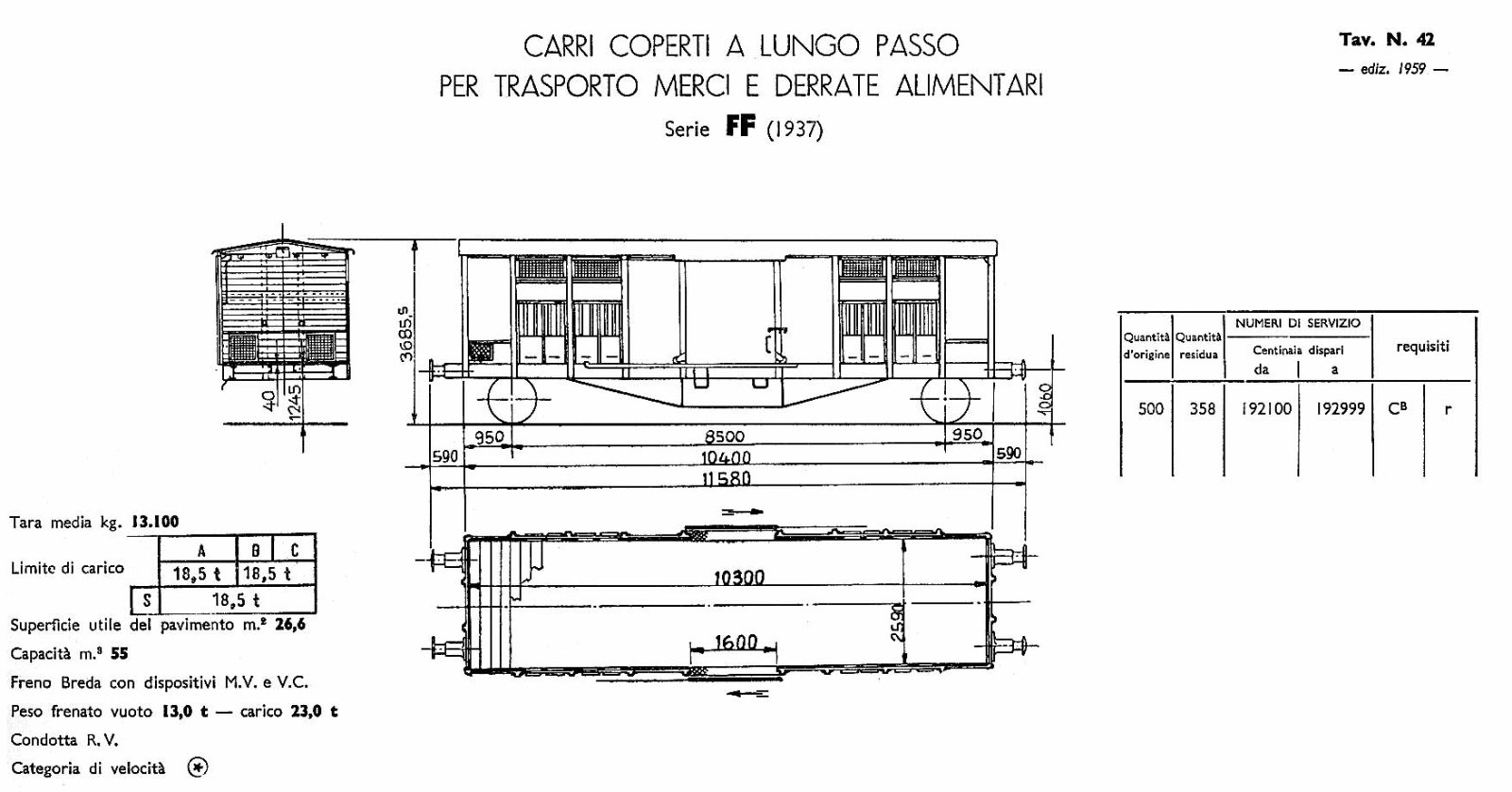

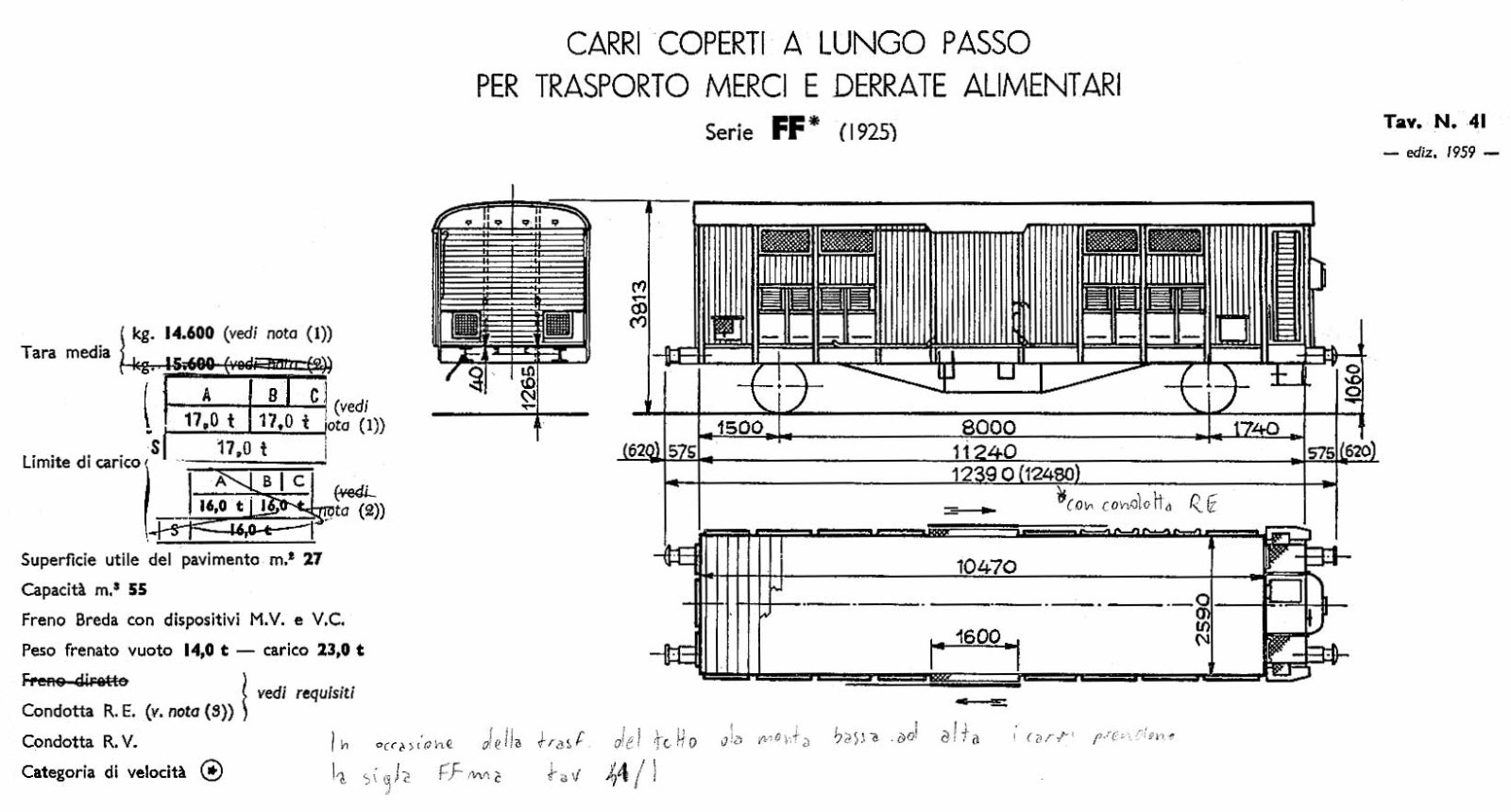

Queste sono più chiare, in 4 versioni

[MrPatato76]

Grazie Sal.

[Fabrizio]

Nel fine settimana, se riesco, guardo se c'è qualcosa nell'archivio della associazione DSC. Se intanto volete guardare se trovate qualcosa, io posso scaricarli e fornirveli.

http://www.scalatt.it/GASTT_DSC.htm

http://www.associazionedsc.it/search.php

[benigni99]

Dall' archivio fondazione Fs...

https://www.archiviofondazionefs.it/Ser ... 0de6ea9237
https://www.archiviofondazionefs.it/Ser ... f5b2f48b52
https://www.archiviofondazionefs.it/Fot ... 5558cb5832
https://www.archiviofondazionefs.it/Fot ... 9c3d4e29e2
https://www.archiviofondazionefs.it/Fot ... fdaf463d87
https://www.archiviofondazionefs.it/Ser ... a89b385134

Filippo

[gavinca]

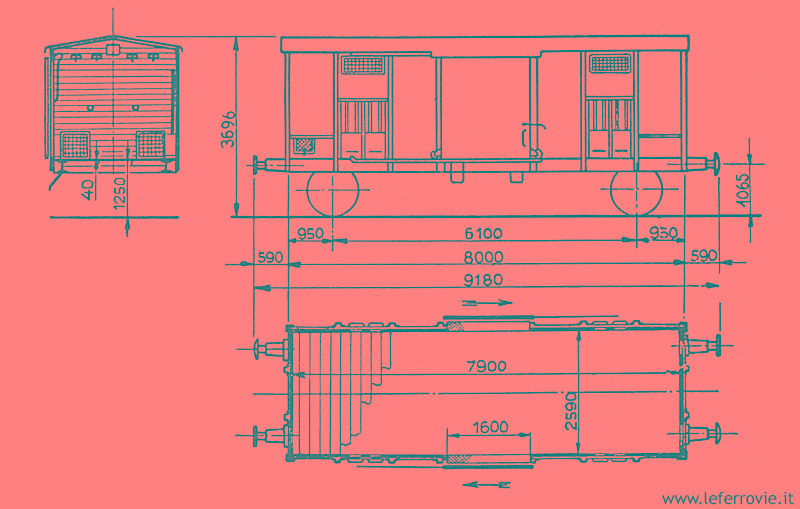

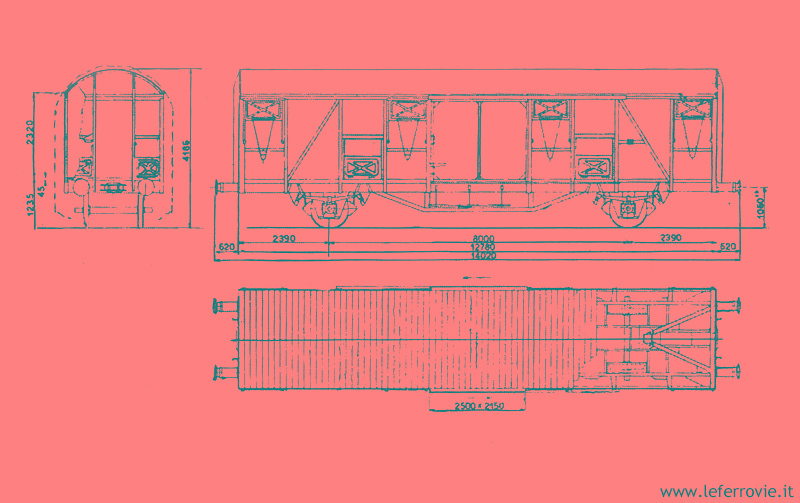

Dal sito www.leferrovie.it

gbhs



ghkrs



ghms



gs



[MrPatato76]

Per il momento direi di attenerci solo sulla versione FF con tetto spiovente, altrimenti si rischia di divagare e disperderci..

[gavinca]

Mi sembrava utile, per chi come me è ignorante in materia, avere le varie tipologie di carri chiusi per vedere le differenze.
Ma se creano "dispersione" togliamoli dalla discussione.

Vista la carenza di materiale fotografico dal vero si potrebbero inserire anche le foto dei modelli da cui prendere spunto per i dettagli.
Mi sembra che siano stati prodotti da roco e acme.

[MrPatato76]

Vista la carenza di materiale fotografico dal vero si potrebbero inserire anche le foto dei modelli da cui prendere spunto per i dettagli.
Mi sembra che siano stati prodotti da roco e acme.

Assolutamente d'accordo.

[sal727]

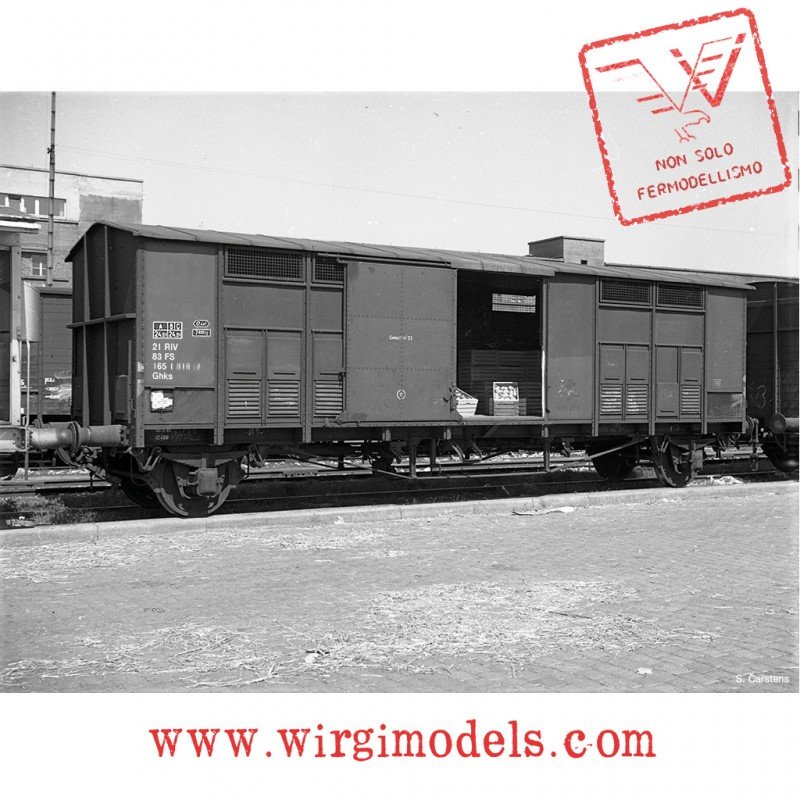

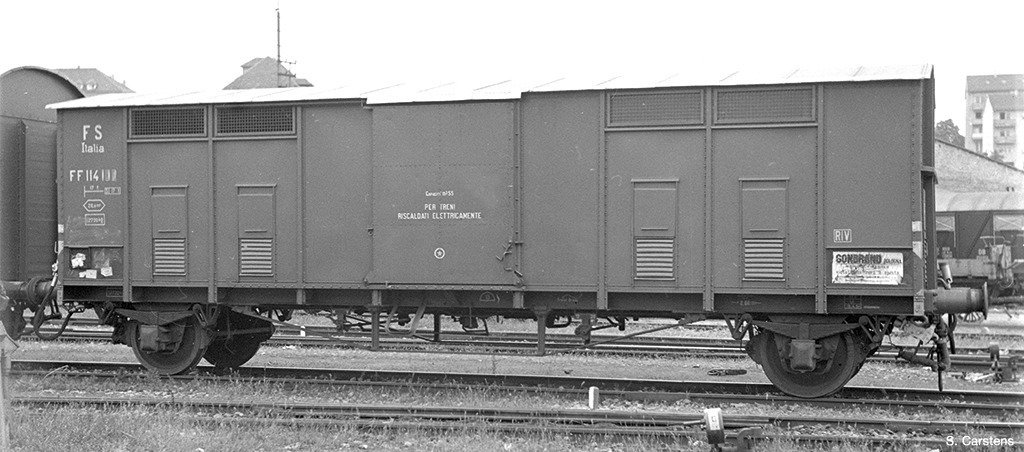

Ho trovato una bella foto, abbastanza chiara

[giuseppe_risso]

questo è a passo corto

[giuseppe_risso]

Sul sito della fondazione FS ci sono disegni bellissimi, molto dettagliati e con tutte le misue.

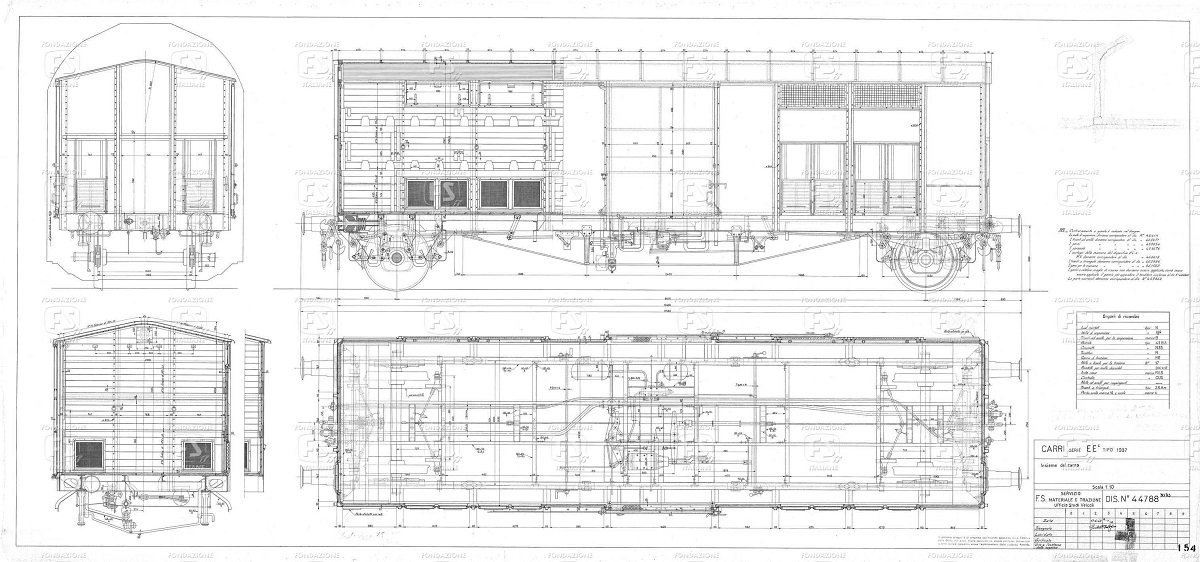

Questo è indicato come carro E

mi sembra quello che nelle foto viene indicato come FF passo lungo.

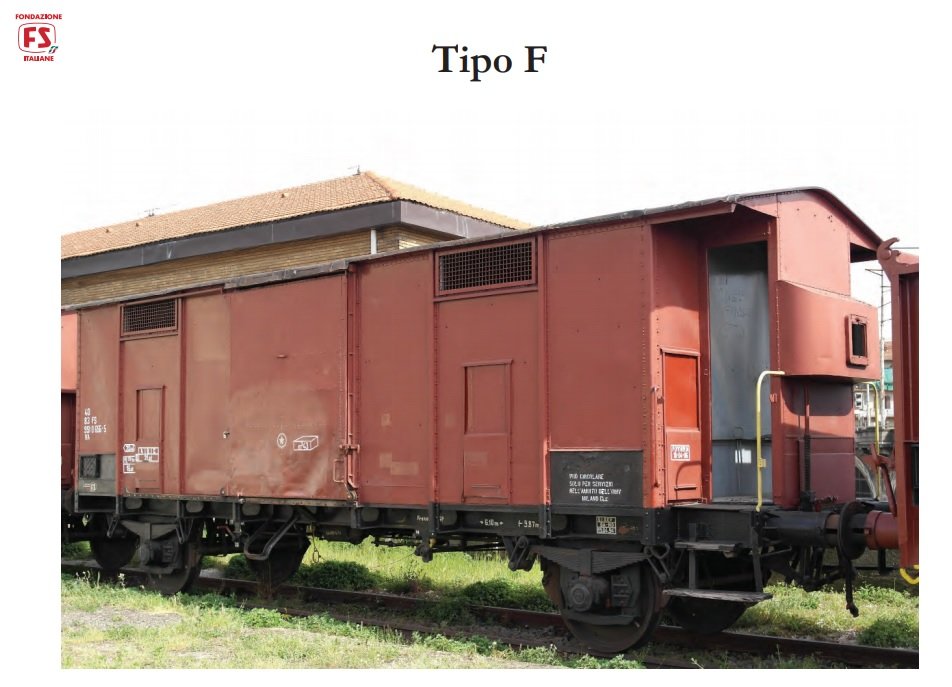

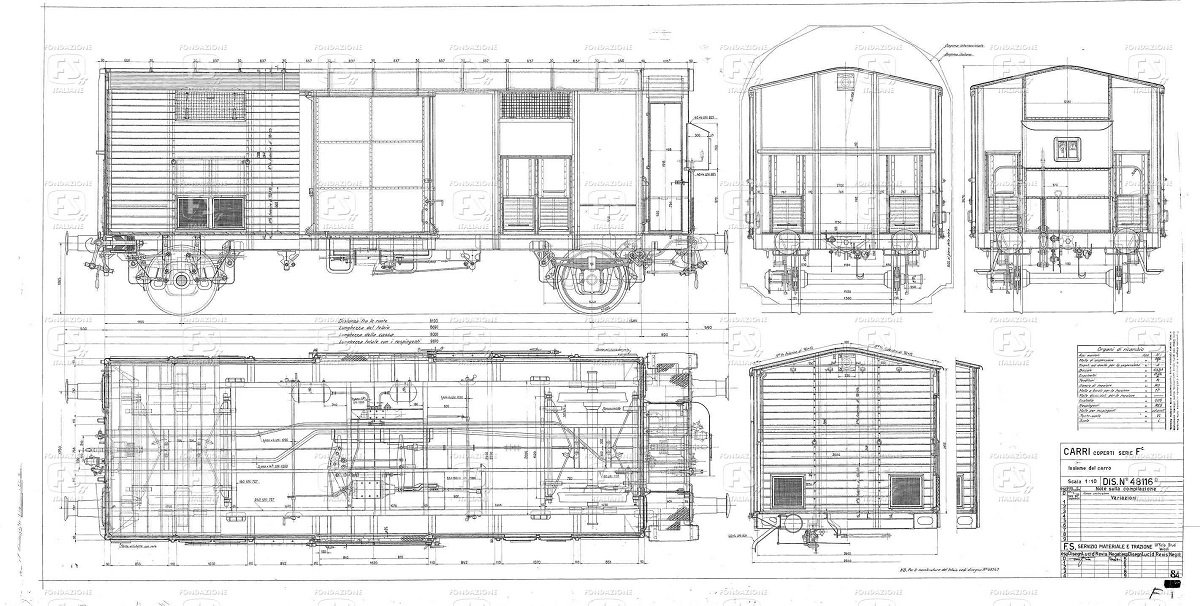

Questo è indicato come F

A me piace di più il primo, ma anche questo non è male.

[giuseppe_risso]

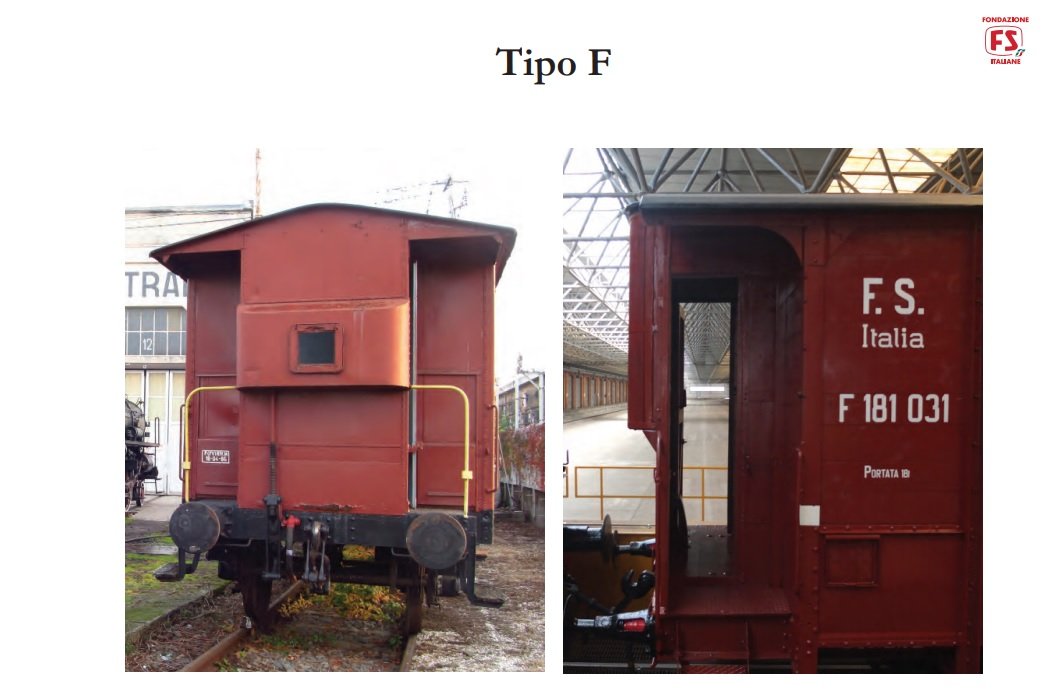

sempre dal sito fondazione FS

[Edgardo_Rosatti]

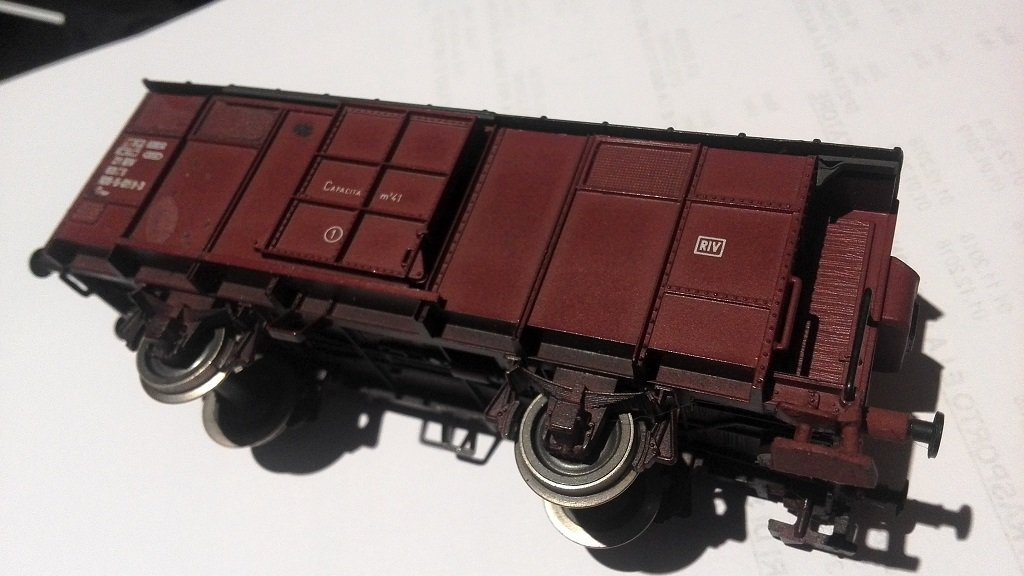

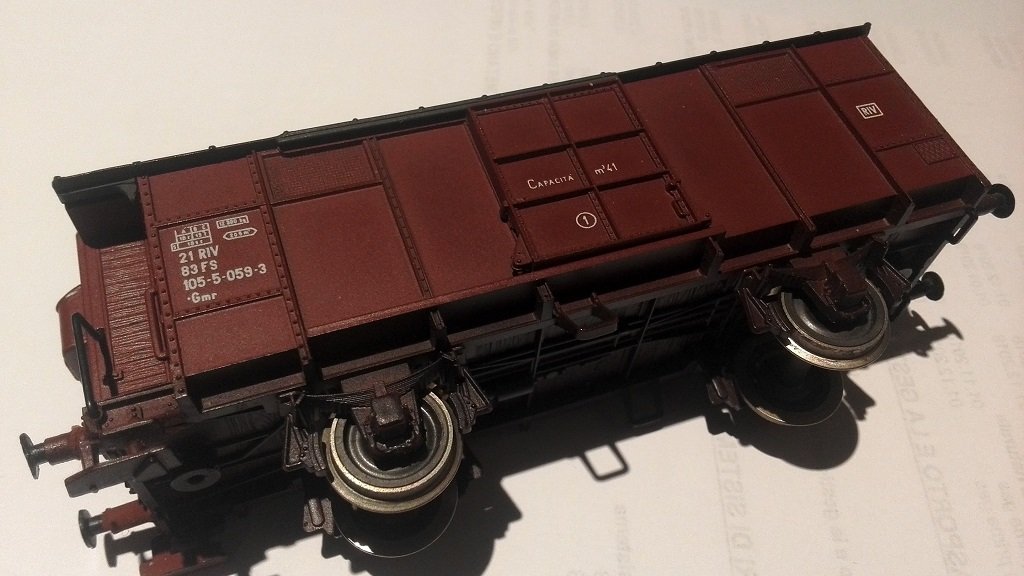

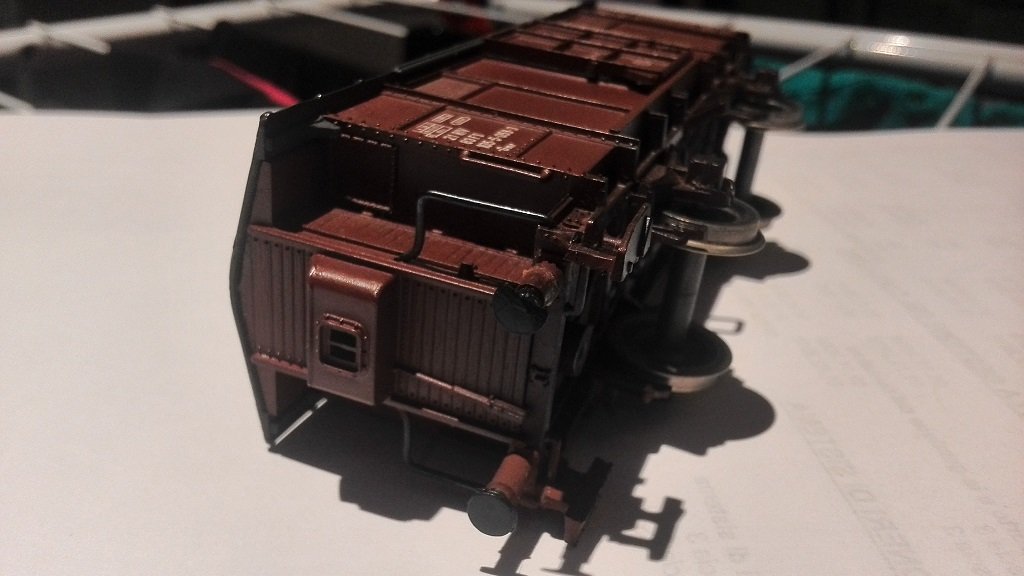

Questo ce l'ho Giuseppe, è di Rivarossi:

Carro 01

Carro 02

Carro 03

Ok, ma quale fare?

[giuseppe_risso]

Si potrebbe fare un piccolo sondaggio. Io sono per quello indicato nel disegno come EE

[adobel55]

Anche a me piace il carro EE, comunque insieme a qualche F a passo corto in convoglio insieme non male.
Se non ricordo male qualcuno in scala TT li aveva portati (Riccardo ?)
Tempo fa li avevo trovati in qualche sito di negozio di modellismo.
Ciao

[giuseppe_risso]

Non sapevo esistessero in commercio. Se si, cambierei soggetto. Con tutto quello che manca non farei una cosa che già c'è.

[Andrea]

Personalmente non ho preferenze particolari, mi piace molto quello a passo corto di cui Giuseppe ha inserito la foto (colore grigio).
Una curiosità: perchè alcuni carri hanno una colorazione differente, ad esempio grigia?
C'è una ragione particolare?

[adobel55]

Se non ricordo male il colore grigio era usato per carri privati e carri di servizio.
Per i carri citati in TT li avevo visti qualche anno fa ora non li ho più visti.
Dicevo che qualcuno del gruppo li aveva comprati.
Farò una ricerca.
Ciao

[benigni99]

Una curiosità: perchè alcuni carri hanno una colorazione differente, ad esempio grigia?
C'è una ragione particolare?

I carri grigi, come ben detto da Adolfo erano prevalentemente veicoli di servizio, detta livrea è rimasta sino alla seconda metà degli anni '80 (mi pare); poi è subentrata l'attuale croma in giallo e giallo/blu (per i carri soccorso Vs e Vsz).

Per i carri citati in TT li avevo visti qualche anno fa ora non li ho più visti.
Dicevo che qualcuno del gruppo li aveva comprati.

A memoria dovrebbero essere i carri prodotti da Hädl.

Filippo

[sal727]

Bravo Filippo, non avevo mai sentito questa marca
http://tt.haedl.de/TT-Gueterwagen/gedec ... ---DR.html
http://tt.haedl.de/TT-Gueterwagen/gedec ... he-IV.html

[giuseppe_risso]

I carri già in commercio sarebbero troppo uguali a quelli su cui ci si orientava.
Lascerei perdere.
Tornerei piuttosto sul Gbs segnalato da Carlo, ha la difficoltà del tetto, ma la si può risolvere ( stampato 3D?).

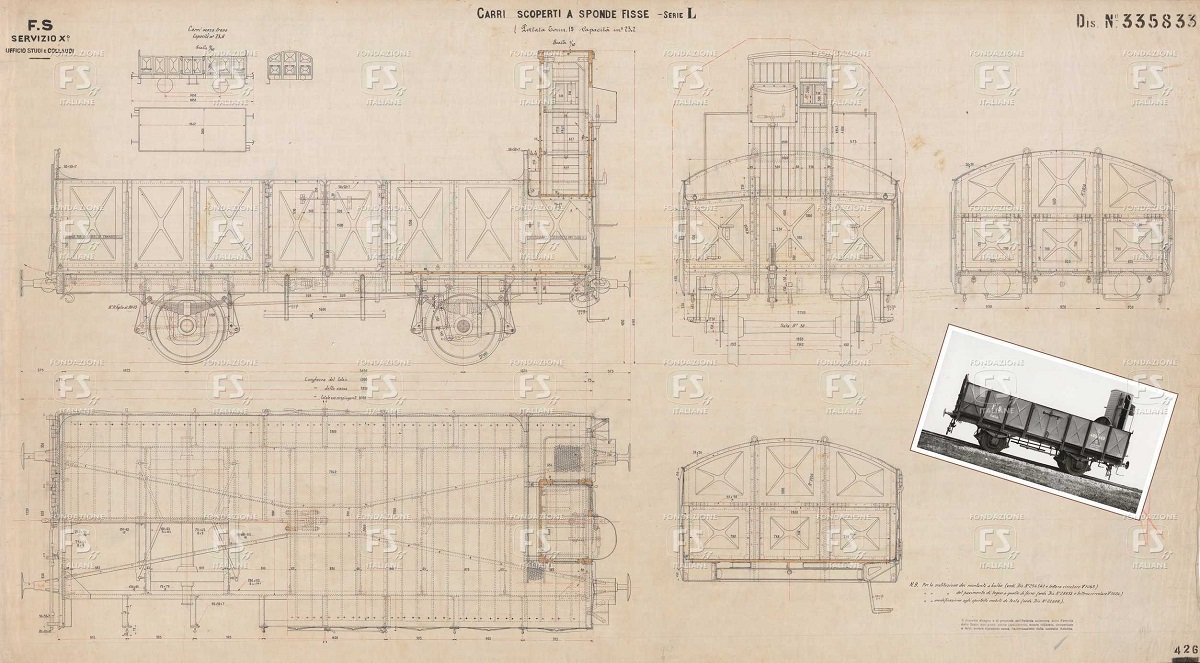

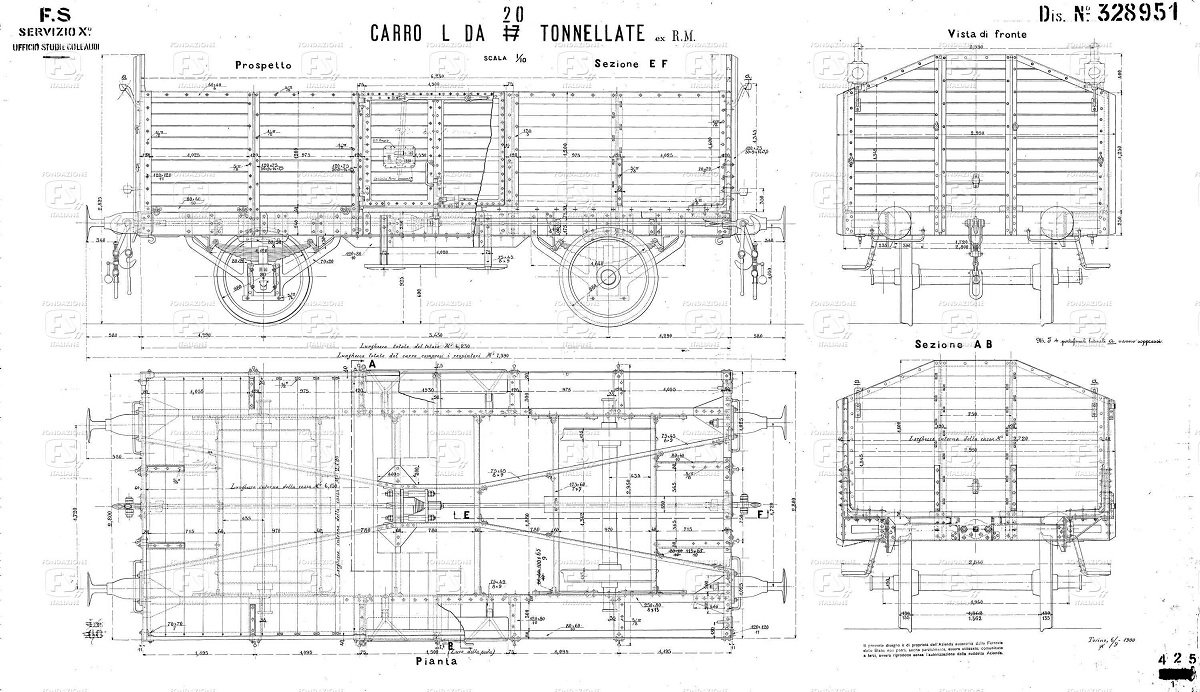

O in alternativa andrei su un carro scoperto. ce ne sono diversi, quelli che trovo più interessanti sono i due sotto:

[benigni99]

Beh, sono due veicoli completamente differenti, e non solo per il tipo di carro: I Gbs infatti, dovrebbero essere stati prodotti dal 1984, e quindi sono ambientabili dall'epoca IV fino ai giorni nostri (bisogna tener conto però che attualmente questi carri, anche se più frequentemente i Ghms, sono ubicati in scali di dimensioni medio/grandi e depositi, e non più in servizio per Mercitalia Rail), mentre gli altri due carri serie L sono ambientabili fino all'epoca III o al massimo (ma la vedo dura, soprattutto per quello senza garitta, che pare sia stato un ex carro della Rete Mediterranea) IVa.

Filippo

[gavinca]

A me il passo lungo (FF o EE?) non dispiaceva, anche se simile a quello di hadl comunque è un carro diverso e come diceva Adolfo si potrebbero mettere insieme nella stessa composizione.
Se invece decidiamo di cambiare la mia preferenza è per il Gbs.
Il tetto penso si possa fare in 3D e anche replicarlo in resina.
