MODULO "Viadotto San Carlo"

[alexgaboardi]

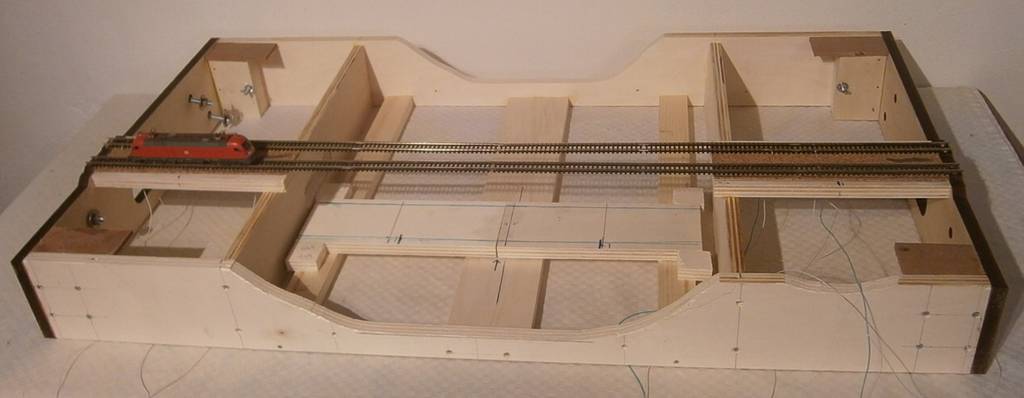

I binari posati ed incollati secondo il seguente schema elettrico:



La parte centrale è "puntellata" in attesa della posa del viadotto e dei tre pilastri.

Complimenti Andrea, sempre più bello
non vedo l'ora di vedere gli sviluppi della scenografia, come un artista come te non potrà che essere fantastica
buon Natale,
ciao, Alessandro

[Andrea]

I binari posati ed incollati secondo il seguente schema elettrico:



La parte centrale è "puntellata" in attesa della posa del viadotto e dei tre pilastri.

Complimenti Andrea, sempre più bello
non vedo l'ora di vedere gli sviluppi della scenografia, come un artista come te non potrà che essere fantastica
buon Natale,
ciao, Alessandro

Grazie Alessandro, cercherò di fare del mio meglio!

[Andrea]

Nel frattempo vengono preparati i pilastri di sostegno. Per il loro rivestimento, ho optato per l'articolo Faller 170802 (foglio decorativo flessibile, muratura in pietra, dim. 37x12,5x0,4 cm.).

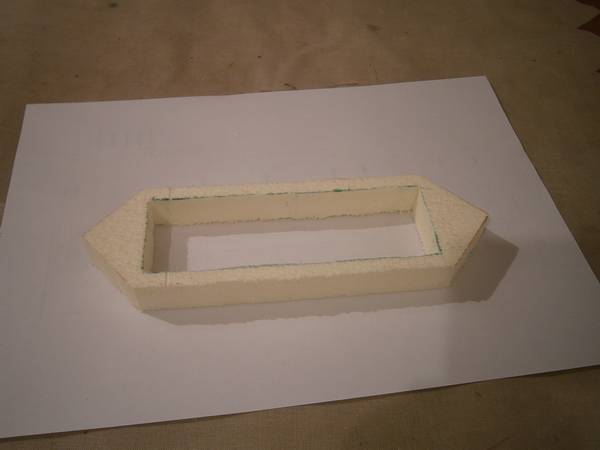

Anche il pilastro centrale è a pianta rettangolare, ma la base ha due teste stondate. Grazie ai suggerimenti del forum, ho realizzato, come nella realtà, il "corno di deviazione", il cui scopo è quello di dirigere il flusso di acqua e detriti a destra o sinistra del pilastro sottraendo parte del carico di acqua al pilastro stesso...

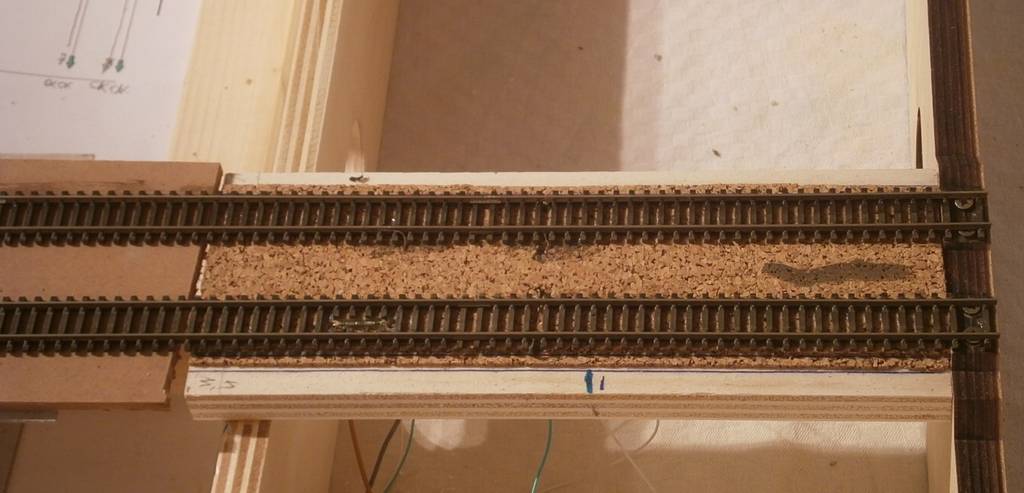

Vengono invecchiati i binari ed inseriti i reed che comanderanno i segnali luminosi ed i sezionamenti.



Una volta provato il funzionamento di una loco per verificare il corretto passaggio della corrente, il viadotto è pronto per essere posato.

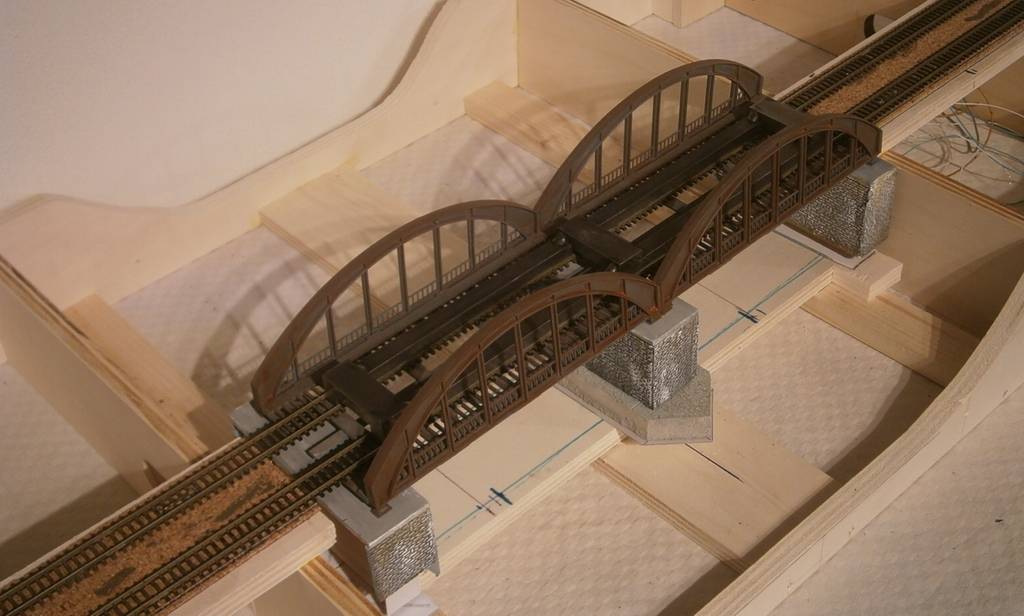

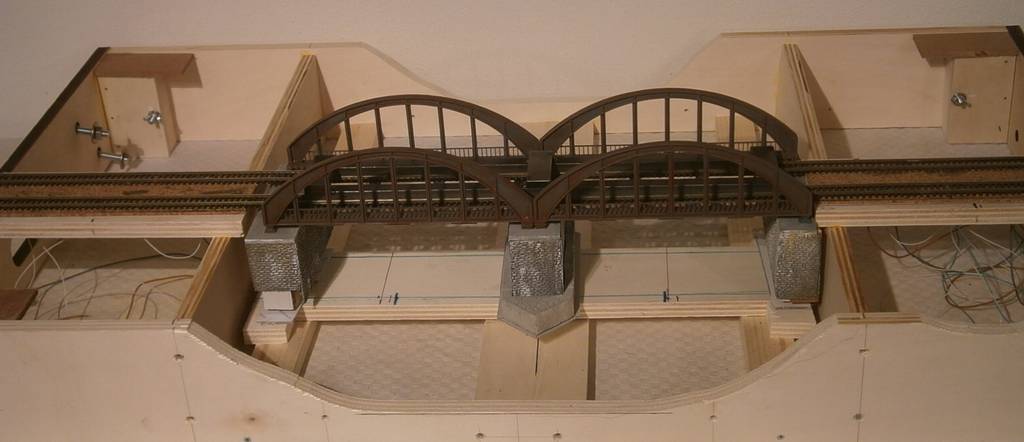

Vengono posati i pilastri in modo tale da rendere simmetrica la posizione della catenaria all'interno dei due ponti.



Ho inserito degli spessori sotto i tre basamenti e posizionato una particolare dima in ferro per distanziare perfettamente i due fasci di binari.

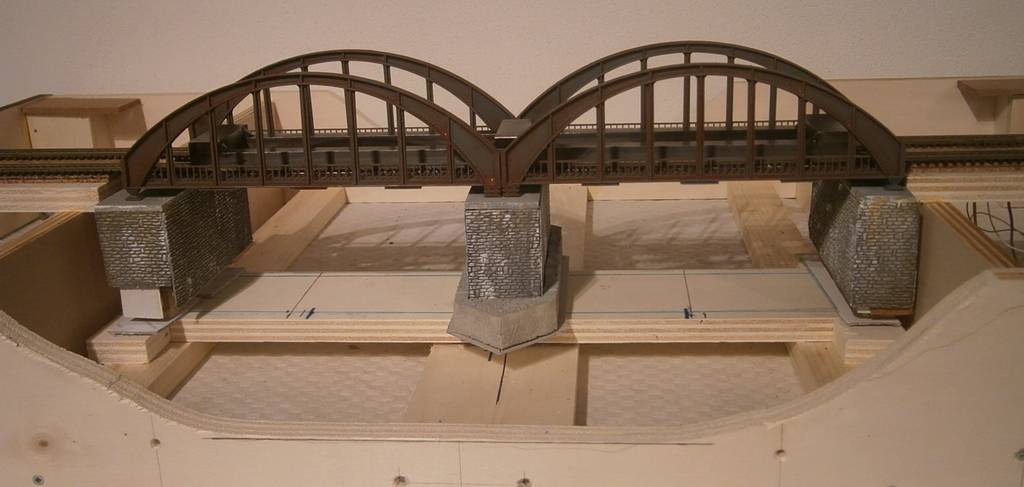

In questa foto frontale, si può notare l'invecchiamento delle pareti in pietra e del ponte in ferro. Altri ritocchi verranno fatti in una fase successiva.



Qui tutto il "film" della realizzazione:
http://www.scalatt.it/modulareTT_viadotto_san_carlo.htm

[Docdelburg]

Ottimo lavoro Andrea! Presto vedrò dal vivo la tua splendida realizzazione!

[Fabrizio]

Ciao Andrea, il lavoro che stai facendo procede bene e mi piace. Una curiosità.... nn ho capito acosa serve la dima in ferro

[Riccardo]

molto bello Andrea,
la colorazione del ponte è splendida!!!

[Andrea]

Ciao Andrea, il lavoro che stai facendo procede bene e mi piace. Una curiosità.... nn ho capito acosa serve la dima in ferro

La superdima GAS TT by Riccardo R. è un accessorio aggiuntivo che mi ha aiutato a posare i binari perfettamente paralleli e con interbinario perfetto.
Si può anche autocostruire in legno, realizzando un distanziatore da posizionare tra i due binari.
Ripeto, è una cosa in più, che però a me è servita moltissimo perchè dovendo posizionare il ponte in una fase successiva, non avevo una base d'appoggio.

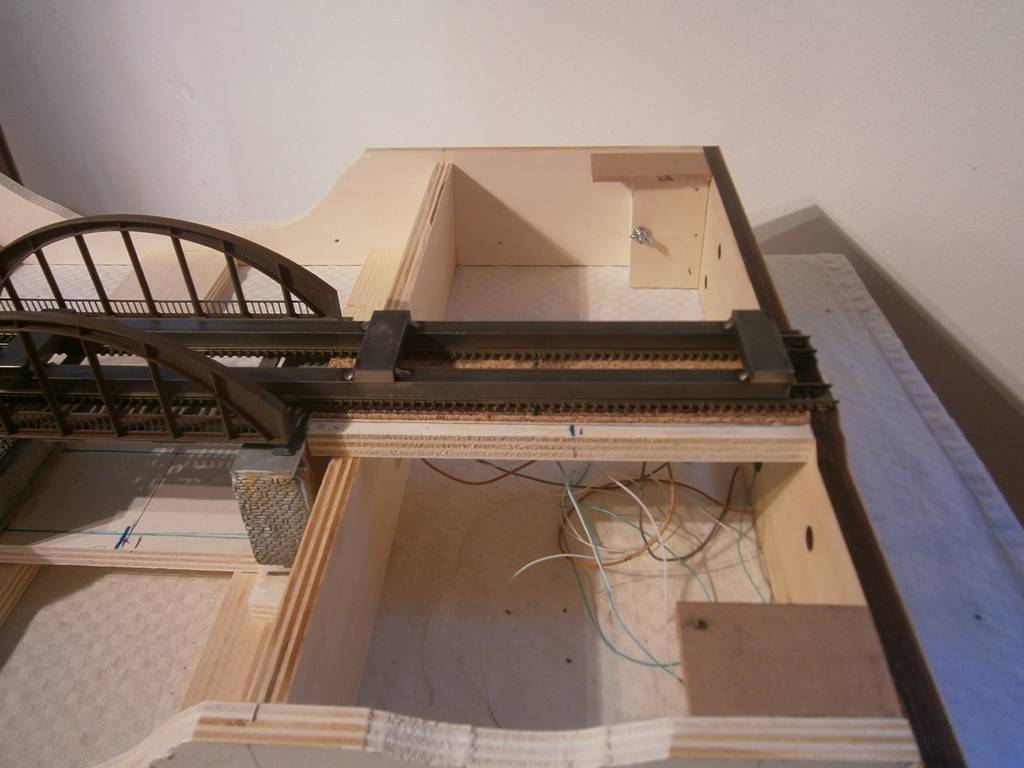

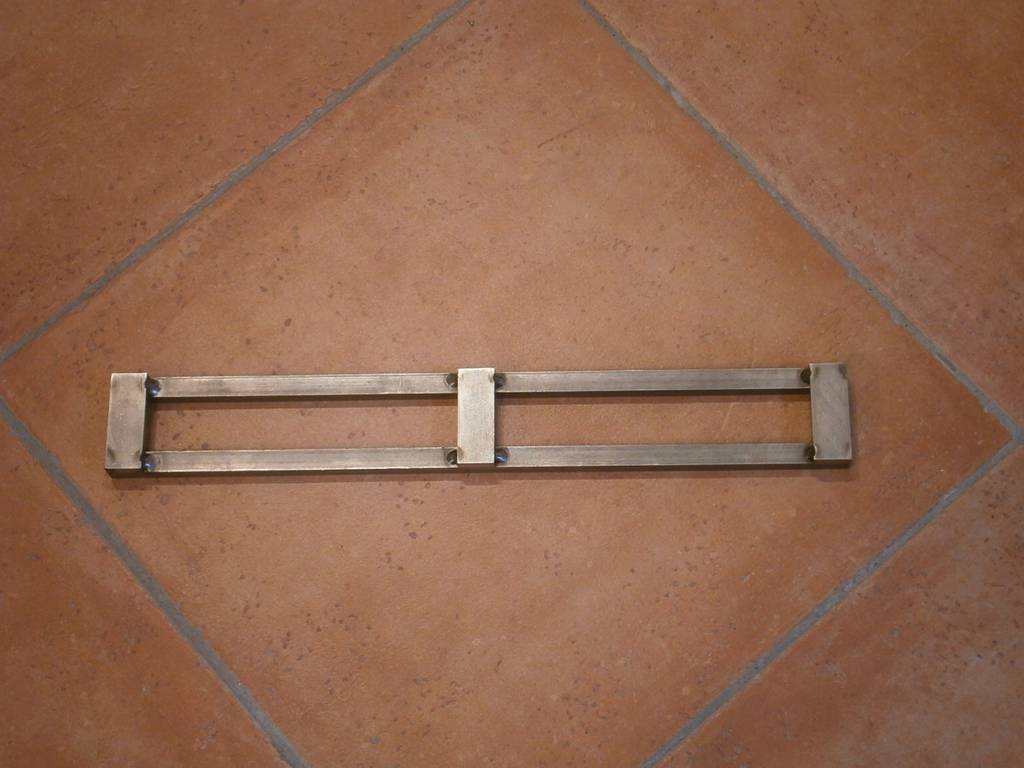

Ecco la dima...

Immagine:

63,85 KB

Immagine:

67 KB

Ottimo lavoro Andrea! Presto vedrò dal vivo la tua splendida realizzazione!

Grazie Doc... e io presto vedrò i tuoi salami.
Grazie anche a Riccardo, la colorazione non è ancora definitiva.

[trenini]

Stà venendo proprio un ottimo lavoro Andrea, l'invecchiamento del ponte è stupendo, hai usato la tecnica del sale?
Ciao Loris

[giuseppe_risso]

E' già molto bello così.
Mi immagino cosa sarà finito
Bella anche la dima, molto utile sopratutto per tenere ben dritti i flessibili.

[Andrea]

l'invecchiamento del ponte è stupendo, hai usato la tecnica del sale?

Grazie per i complimenti.
Nessuno rimanga deluso, ma ho utilizzato una tecnica semplicissima.
A più riprese ho passato un colore acrilico "terra di siena bruciata".
Dapprima un po' più denso, successivamente un po' più liquido.
Solo alla fine ho messo il ponte in orizzontale ed il colore in parte liquido, tende ad infiltrarsi negli angoli.
Poi darò un'altra passatina nei punti dove la ruggine si nota meno.
Cercherò anche di lumeggiare un pò i rivetti.
Sono lavori che ancora non ho fatto, perchè avevo fretta di posare il ponte.
Tutto deve essere infatti pronto per il prossimo sabato...

Bella anche la dima, molto utile sopratutto per tenere ben dritti i flessibili.

Osservazione sacrosanta!

[adobel55]

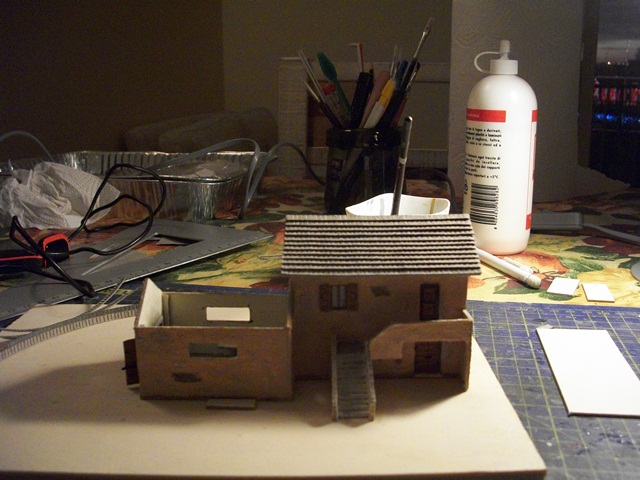

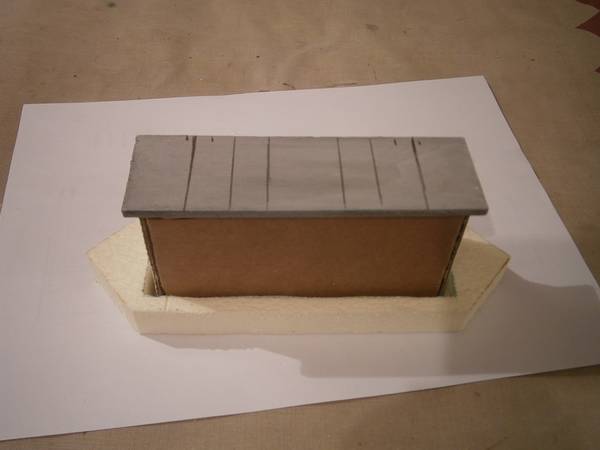

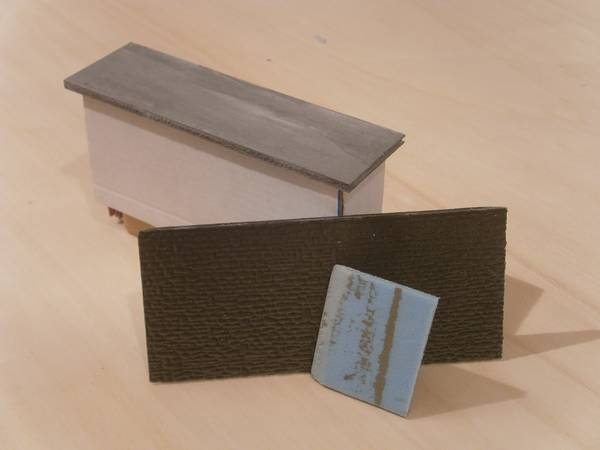

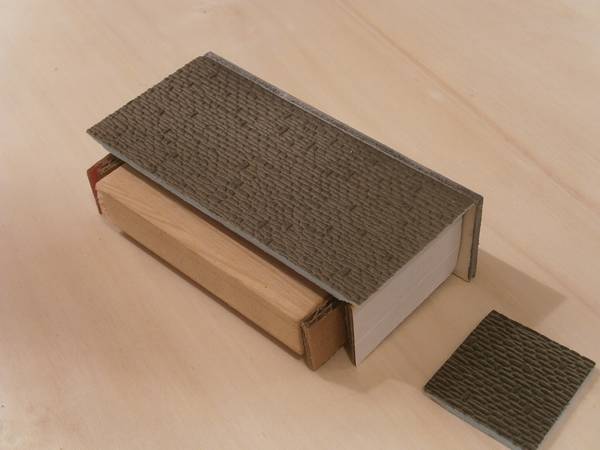

Ho provato a fare il tetto della casa rurale, cercando di imitare i tetti in ardesia.
Che di te ? Se va bene continuo.
Anche se sto facendo ben poca cosa rispetto a voi spero sia di gradimento.
Ciao a tutti.
Adolfo

Immagine:

117,57 KB

Immagine:

117,58 KB

[Andrea]

Bravo Adolfo, mi pare stia venendo proprio bene, mi piace!!
Mi sono scordato di dirti che mi piacerebbe poi illuminare l'edificio (ci penso io).
Pertanto sarà importante rifinire bene la base, onde evitare che trapeli dalle fessure la luce...
Metterò anche un paio di lampioncini all'esterno.

[adobel55]

Mi sono scordato di dirti che mi piacerebbe poi illuminare l'edificio

Andrea,
se mi dici come intendi illuminare l'edificio potrei provarci.
Comunque farò le modifiche necessarie per prevedere l'illuminazione.
I lampioncini all'esterno come li prevedi, a muro o con i pali.
Un'informazione, devo lasciare il tetto smontabile ??
Poi mi mandi l'indirizzo ed un recapito telefonico in modo da spedirti il tutto.
Quando avrò finito ho intenzione di fare altre costruzioni: una casetta, un paio di caselli e quanto altro possa servire.
Chiaramente se per voi va bene.
Ciao
Adolfo

[Andrea]

Grazie mille Adolfo per ciò che stai facendo, anche a nome del gruppo.
Io pensavo di inserire, nella parte sottostante, delle comuni lampadine per edifici, come queste (art. faller Faller 180670 - Lampadina con base)



Pensavo ad un paio di punti luce.
Ma se preferisci, puoi farlo anche tu.
Ho anche un paio di lampioncini in scala N che a mio avviso si potrebbero utilizzare.
Appena riesco posto una foto.
L'idea del tetto smontabile non è male, poi eventualmente lo fisso io.
Ora ti mando il mio indirizzo tramite MP.

[adobel55]

Andrea,
per la casa va bene ma la stalla è aperta ed arredata, quel punto luce non è troppo grande ?
Se volessi usare i led come si montano elettricamente ?.
Sono un pò a digiuno.
Ciao.
Adolfo

[Andrea]

La stalla credo sia meglio non illuminarla.
Pensavo solo all'edifico, in modo che si possano vedere le finestre illuminate....
Per i collegamenti elettrici, dipende dal tipo di led.
Ti faccio sapere tramite Edgardo.

[Fabrizio]

Bel lavoro Adolfo.

Andrea per l'illuminazione degli edifici vanno bene le lampadine che hai indicato. Ovviamente se ne hai tu in casa è bene usarle. Tuttavia il led ha dei consumi molto più bassi, mentre l'uso di lampadine potrebbe anche portare a problemi di dimensionamento degli alimentatori delle sezioni di alimentazione del modulare qualora il numero di lampade dovesse crescere. Tuttavia sentiamo cosa dice Edgardo, è lui l'esperto dell'elettrificazione . Comunque in linea generale per usare un led, occorre inserire una resistenza in serie allo stesso, di solito di un valore compreso tra i 500 e i 1000 ohm. Ma dipende dal led.

[Edgardo_Rosatti]

Ciao Adolfo, come dice Fabrizio va usata sempre una resistenza di limitazione posta in serie ad uno dei poli del led, altrimenti si brucia.
Il led è un componente polarizzato, cioè, al contrario di una comune lampadina ha un polo positivo (anodo) ed un polo negativo (catodo).
Per riconoscerli basta guardare il led e vedrai che avrà un lato smussato in corrispondenza del catodo. Quindi quel polo va collegato al negativo
altrimenti il led non si accende. Poco male, inverti i fili che si accenderà.
Come dicevo, la resistenza si collega in serie ad uno dei due poli, non importa quale.
Il valore della resistenza è variabile, in quanto esistono molti tipi di led e dipende dalla lunghezza d'onda emessa e dalla tensione di alimentazione.
Comunque non è critico ma importante; per un led a luce bianca alimentato a 12 Volt (tensione nominale del modulare) puoi benissimo usare una resistenza da 1800 ohm da 1/4 di watt. Per riconoscere il valore delle resistenze esiste una tabella di colori, per 1800 ohm devono essere "marrone, grigio, rosso, oro":
- marrone=1;
- grigio=8;
- rosso=2 (numero degli zeri dopo 1 e 8 quindi 2)
- oro, tolleranza del 5%. Anche se argento (10%) va bene.

Per la potenza di 1/4 di Watt non c'è una vera e propria indicazione, lo si capisce dalle dimensioni della resistenza stessa. Comunque quando le acquisti solitamente ti danno quelle, a meno che non richiedi un wattaggio superiore o inferiore. E comunque anche questo valore non è assolutamente critico.

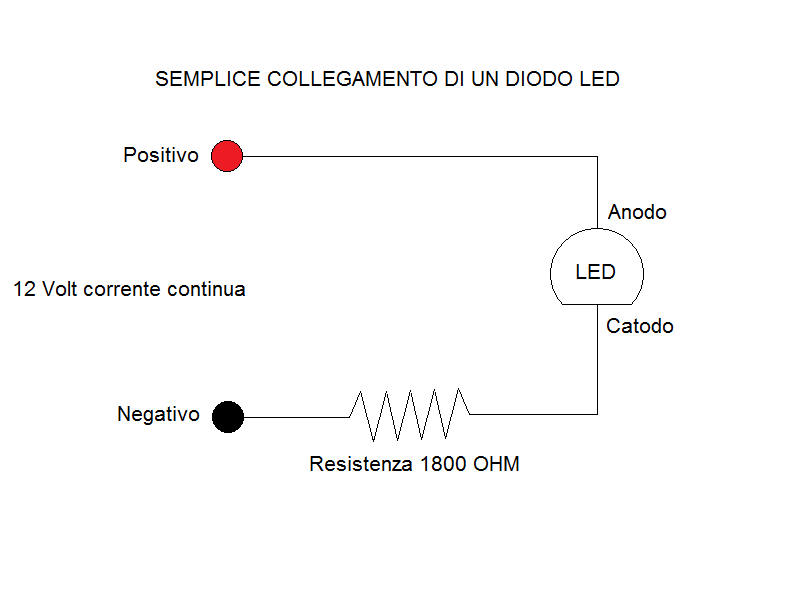

Allego un disegno dei collegamenti:

Collegamenti LED:

17,77 KB


...Complimenti per l'edificio che stai realizzando

Ciao
Edgardo

[trenini]

Alle fiere di elettronica e anche su internet si trovano delle bobine con strisce di led smd, (spero che si chiamano così) non costano molto e di solito sono lunghe circa una decina di metri, si possono tagliare in sezioni di tre led o multipli in quanto hanno una resistenza ogni tre led, hanno già la colla per poterli attaccare magari al soffitto e hanno una luce discreta, i fili poi li puoi saldare dove fai il taglio in quanto provisti di punti appositi, c'è anche i simboli dove saldare il positivo e il negativo, insomma a prova di bambino, a mio avviso molto meglio che i led tradizionali oppure lampadine (queste ultime ormai passate di moda ) inoltre se venisse in mente di arredare la casa ci sarebbe lo spazio.
Ciao Loris

[alexgaboardi]

Complimenti Adolfo, un vero capolavoro
Buon Natale,
Ciao, Alessandro

[adobel55]

Grazie per le spiegazioni.
Vedrò cosa riuscirò a fare.
Ciao ed Auguri.
Adolfo

[adobel55]

Grazie Alessandro.
Buone Feste anche a te
Ciao.
Adolfo

[Andrea]

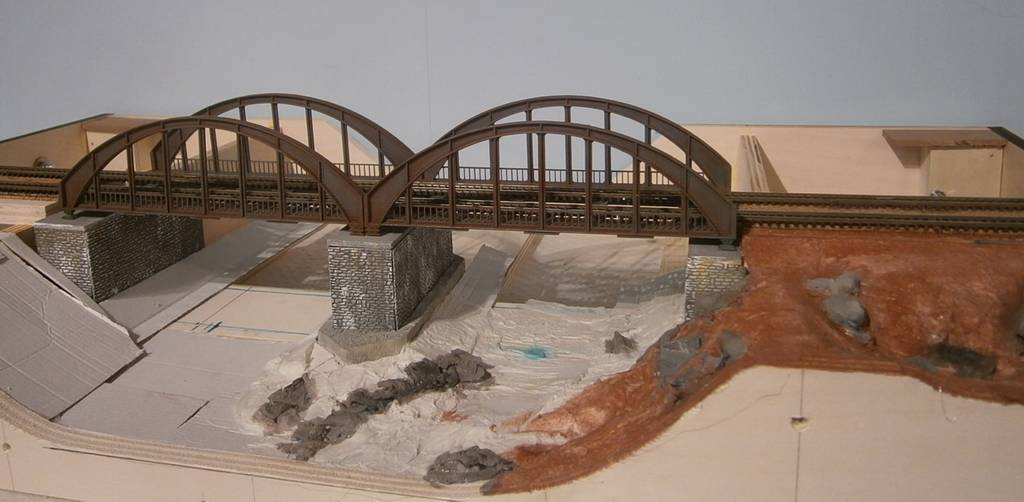

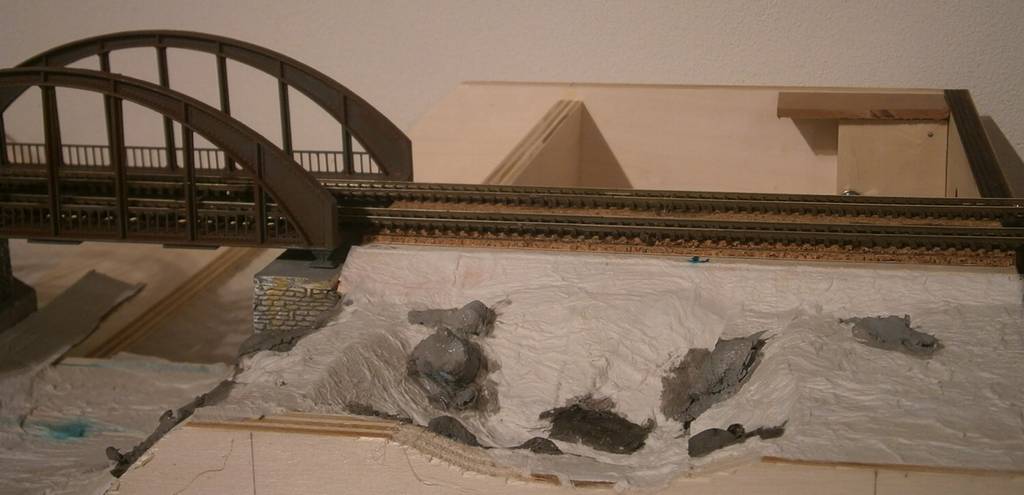

Ho iniziato a chiudere la parte frontale destra. Ho creato un avallamento del terreno con qualche roccia sparsa. La parte bassa di tale avallamento, sarà realizzata con erba particolarmente verde dovuta ai... ristagni d'acqua.

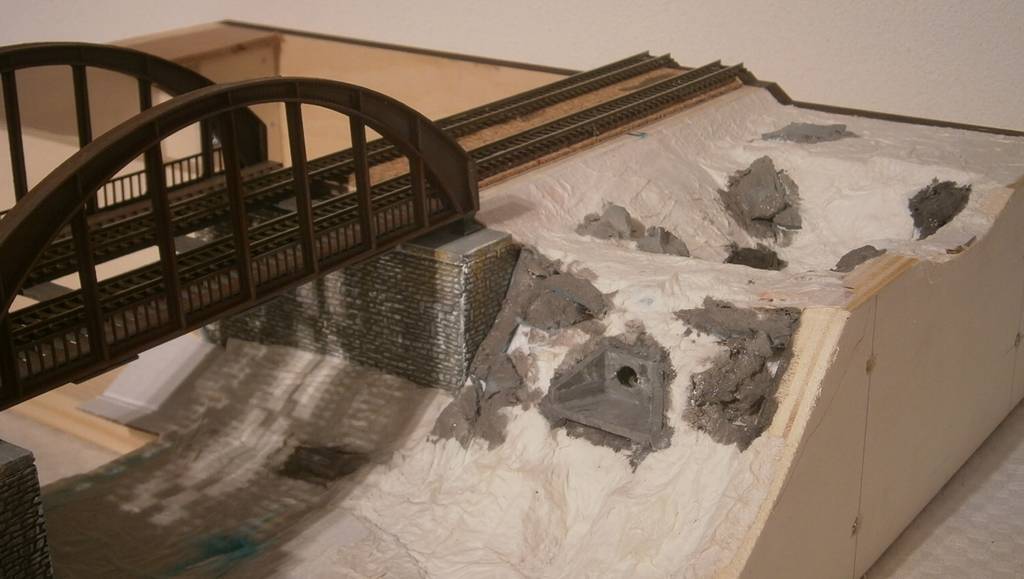

Lo scarico acque le cui fasi realizzative potete vedere nel forum...

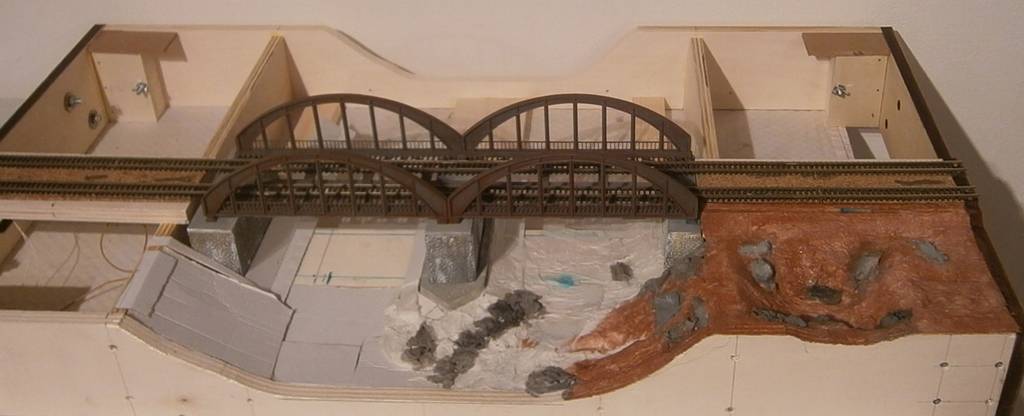

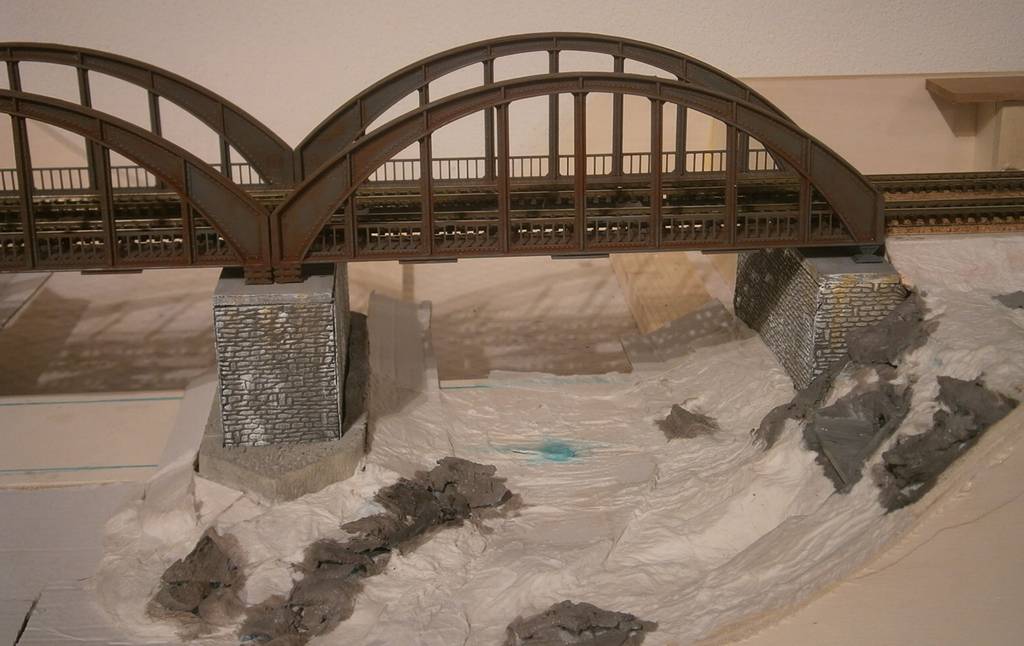

Inizia ad essere posato il letto del fiume, la cui base è in cartoncino e carta igienica (imbevuta al 50% di acqua e vinavil). ho dato movimento agli argini che risultano più alti rispetto alla parte centrale del fiume.

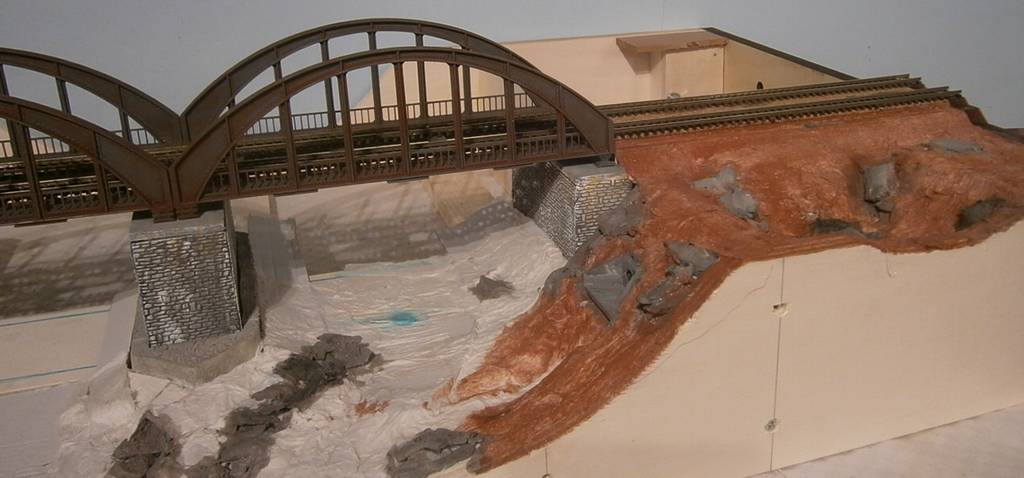

Eseguita la colorazione di base di parte del terreno.







Alla prossima!!

[Docdelburg]

Ottimo lavoro Andrea!
Sarà.....ma quel cunicolo di scolo dell'acqua mi ricorda qualcosa.....

[Fabrizio]

Bel lavoro Andrea, lo spartiacque sul pilone centrale del ponte è un dettaglio che fa davvero capire la ricercatezza nei particolari e il realismo. Il fiume sarà in secca?
