Plastico San Mauro
Buongiorno, dopo tanto tempo ho ripreso i lavori sul mio plastico ed ormai mi rimangono soltanto le rifiniture reative al paesaggio.
Non è certamente grande, solo 220x 155 cm ma o questo o niente……….

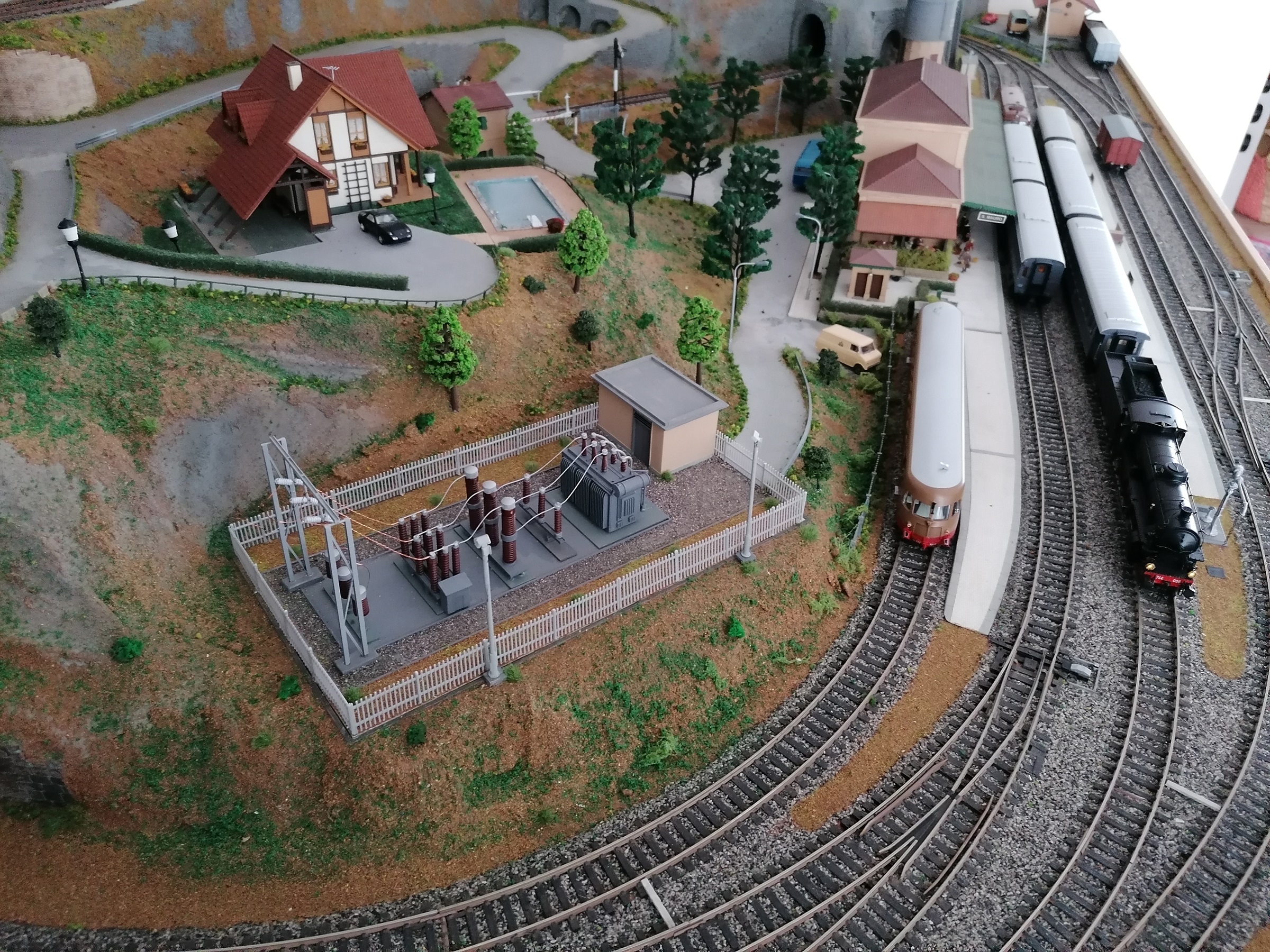

La stazione principale San Mauro, ispirata ad una linea non ancora elettrificata del centro Italia, dispone di tre binari di transito, uno di manovra per deposito e scalo merci ed uno di testa per la linea secondaria.
La linea secondaria parte dalla stazione di San Mauro e con un’elicoidale raggiunge la stazione di S.Ilario posta all’altezza di 20 cm per terminare con un binario morto all’interno di una galleria che consente di occultare abbondantemente una automotrice.
Sotto l’elicoidale ha trovato posto una stazione nascosta con tre binari.
L’armamento è Hornby e Roco codice 100, il comando scambi, ad itinerari, è analogico a matrice di diodi, mentre le loco sono comandate tutte in DCC.
Quattro telecamere mi consentono di controllare sia la stazione nascosta che l’elicoidale, mentre nella galleria terminale è installato un sensore ottico che, se il binario è occupato, mi manda un segnale sul quadro comandi.
In seguito altre foto.

[IpGio]

Grazie Antonio per questa condivisione.
Impianto che mi piace... aspetto altre immagini.
Bentornato...


IpGio

[Docdelburg]

Bravo Antonio, mi piace molto la tua realizzazione! In particolare apprezzo come hai disposto il piano binari, con deviatoi in curva per allungare i binari di stazione, il raddoppio nella stazione superiore e lo spazio per nascondere l'automotrice così da avere una finta stazione di testa. Ottima poi la cura dei particolari.
Se devo fare una critica.....direi tutto troppo pulito. Servirebbe una bella insudiciata generale, come al vero, in particolare dei binari, tanto più che abbiamo trazioni termiche.

[antored]

Per IpGio e Docdelburg Grazie
Per quanto riguarda l'insudiciata è prevista dopo aver completato il paesaggio nella parte destra . Altre foto al più presto.
Antonio

[MrMassy86]

Complimenti, tutto molto bello!!
Massimiliano

[antored]

Come promesso altre foto di particolari del plastico.

[adobel55]

Bei particolari
Complimenti

[antored]

Grazie .

[Bigliettaio]

Plastico semplice ma molto bello e curato. Leggo che hai 4 telecamere che ti consentono di controllare la stazione nascosta e l’elicoidale. Mi racconti qualcosa in più che la cosa mi interessa? Idem per il sensore ottico in galleria. Grazie!!

[antored]

Le telecamere sono comunissime telecamere per videosorveglianza poco ingombranti ed economiche, collegate a due a due tramite uno switch ad un comune televisore da 7” con un doppio ingresso video commutabile tramite un tasto frontale in maniera da poter selezionare sul monitor la parte di circuito che interessa visualizzare.
Per quanto riguarda il sensore di presenza all’interno della galleria è il modello in foto acquistabile su eBay con un costo irrisorio. Il circuito, alimentato a 5V tra i piedini VCC e Ground, funziona per riflessione ma dissaldando il diodo trasparente e collegandolo con un cavetto e posto in direzione del diodo nero funziona per interruzione del fascio e tra i piedini ground e out si hanno 5v utilizzabili per qualunque tipo di segnalazione.
Spero di essere stato sufficientemente chiaro, comunque sono a disposizione per ulteriori chiarimenti.
