[Egidio]

Bene spettiamo tuoi aggiornamenti......... Saluti. Egidio.

[FRANCO]

Ciao Marco innnazitutto auguri per la tua avventura, poi per entrare nello specifico il rele' da te indicato e' monostabile cioe' con una sola bobina e per gli utilizzi che ti necessitano dovresti poi prevedere un circuito di autoritenuta in quanto il rele' per comandare segnali ed i relativi sezionamenti necessita di due stati quindi devi optare per un rele' bistabile ovvero con due bobine.
Franco

[Marco Dalmaggio]

Quindi questo:

http://www.tme.eu/it/details/g6ak-274ps ... -us-12vdc/

ma mi ricordavo costassero di meno...

[Docdelburg]

Guarda questi

http://www.gpecsrl.net/componenti-elett ... l?id=21419

[Marco Dalmaggio]

Meglio tardi che mai...

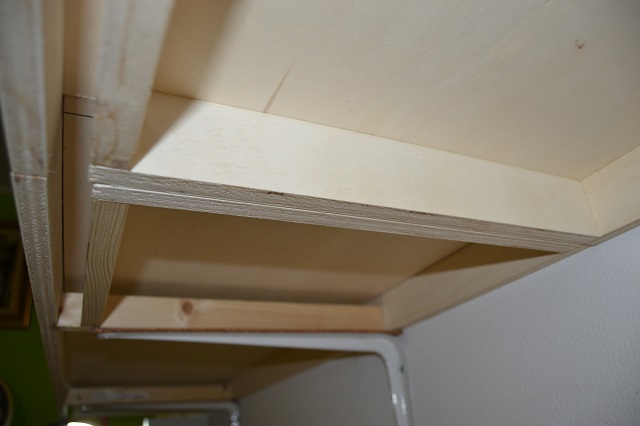

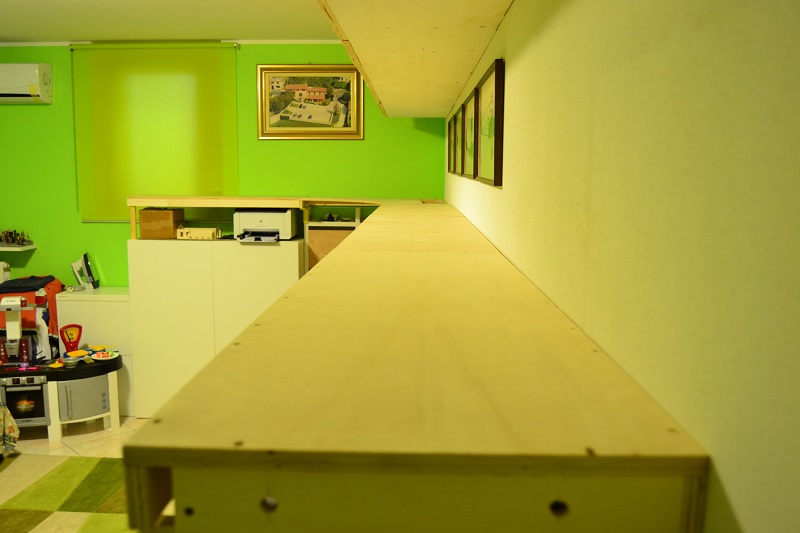

Ecco un paio di scatti, non è molto ma è pur sempre un inizio.

Particolare della giunzione tra moduli (senza bulloni... [:I] ) e panoramica della struttura posata fin'ora.
Manca l'angolare e ovviamente la stampante è provvisoria...

Alla prossima !

Immagine:

85,06 KB

Immagine:

105,68 KB

[Egidio]

Vai Marco prosegui alla grande...... Saluti. Egidio.

[MrMassy86]

Stai lavorando molto bene, pulito ed ordinato Massimiliano

[marioscd]

Quel relè "dovrebbe" andare bene per la maggior parte degli utilizzi fermodellistici, però dipende anche da cosa vuoi fare...
Se vuoi fai un giro sulla pagina di download del CMP:

http://www.modellismopavese.com/le-sche ... rotecnica/

dove troverai parecchio materiale che può esserti utile, tra cui anche una guida pratica sui relè...

ciao!

[Marco Dalmaggio]

Grazie Mario,
conoscevo già questa pagina del CMP e in effetti ho già trovato molte delle risposte alle mie domande.

Ora sto pasticciando con ExpressPCB per disegnare una scheda.
Una sola domanda: che diametro devono avere le piazzole?

Quel relè "dovrebbe" andare bene per la maggior parte degli utilizzi fermodellistici, però dipende anche da cosa vuoi fare...
Se vuoi fai un giro sulla pagina di download del CMP:

http://www.modellismopavese.com/le-sche ... rotecnica/

dove troverai parecchio materiale che può esserti utile, tra cui anche una guida pratica sui relè...

ciao!

[Marco Dalmaggio]

Stamattina ho lavorato tantissimo!!!
Sono riuscito a comprare i bulloni per il fissaggio dei moduli e i listelli per il modulo angolare.
[:o)]

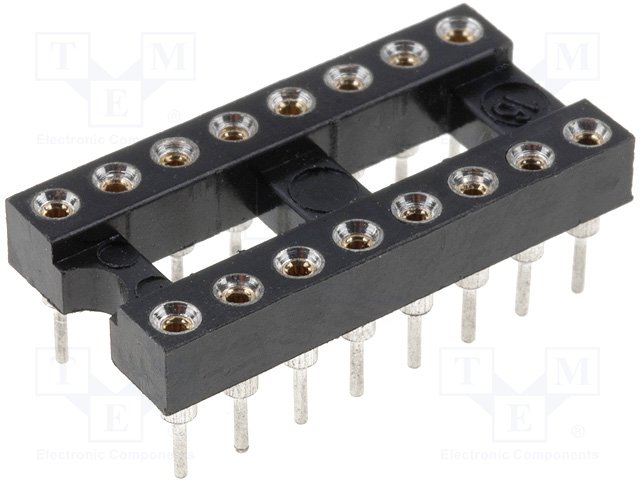

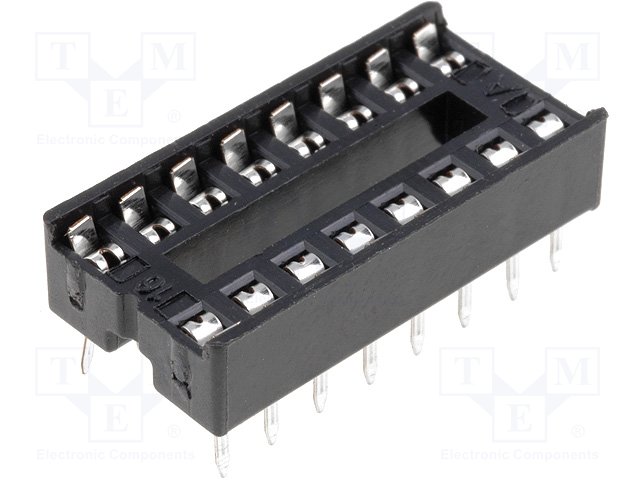

Scherzi a parte, esiste uno zoccolo per i suddetti relé?

Non riesco a trovarne uno specifico con i 10 contatti, a meno di non usare quelli da 16 lasciandone 6 inutilizzati...

Immagine:

42,42 KB

Immagine:

41,53 KB

[Marco Dalmaggio]

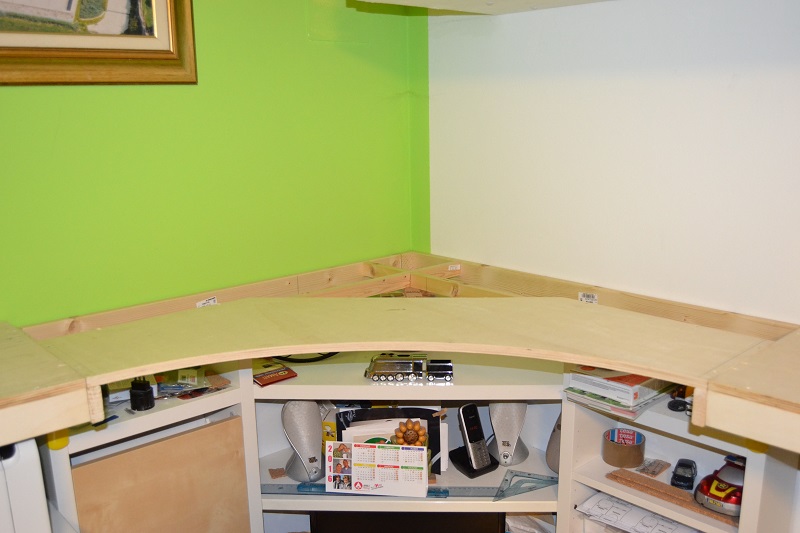

Ecco il frutto della mia pausa pranzo, in mezzo a scuola asilo e smontaggio del box doccia che perde acqua.
Foto rubata di corsa prima di uscire di casa per andare al lavoro.

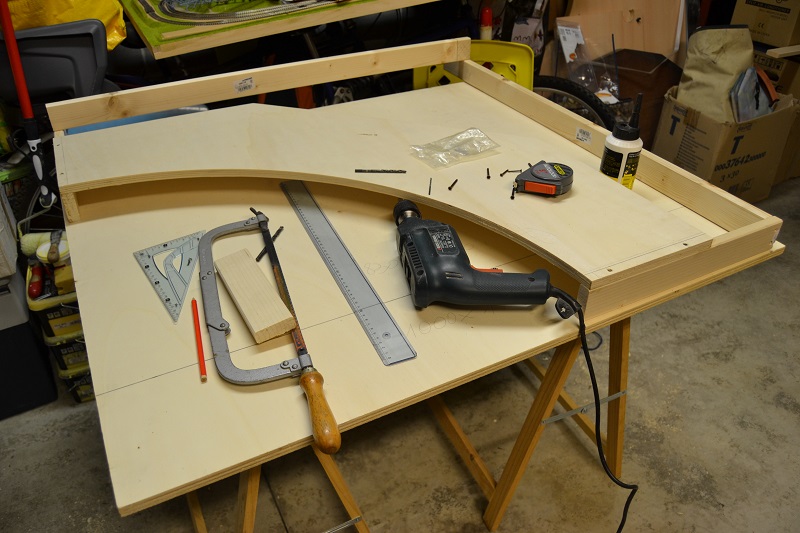

Si tratta del modulo angolare in fase di montaggio e se non fosse per la perdita che ho nel bagno, sarebbe imbullonato insieme al resto della struttura.

Alla prossima!

Immagine:

178,69 KB

[MrMassy86]

Bela lavoro Marco Massimiliano

[Egidio]

Ottimo Marco !! Saluti. Egidio.

[Marco Dalmaggio]

Un decoder 21 poli "decente" per le E.444 RIVAROSSI della confezione doppia?

[Marco Dalmaggio]

Dite che in 120x40 può andare?



Immagine:

130,88 KB

[Marco Dalmaggio]

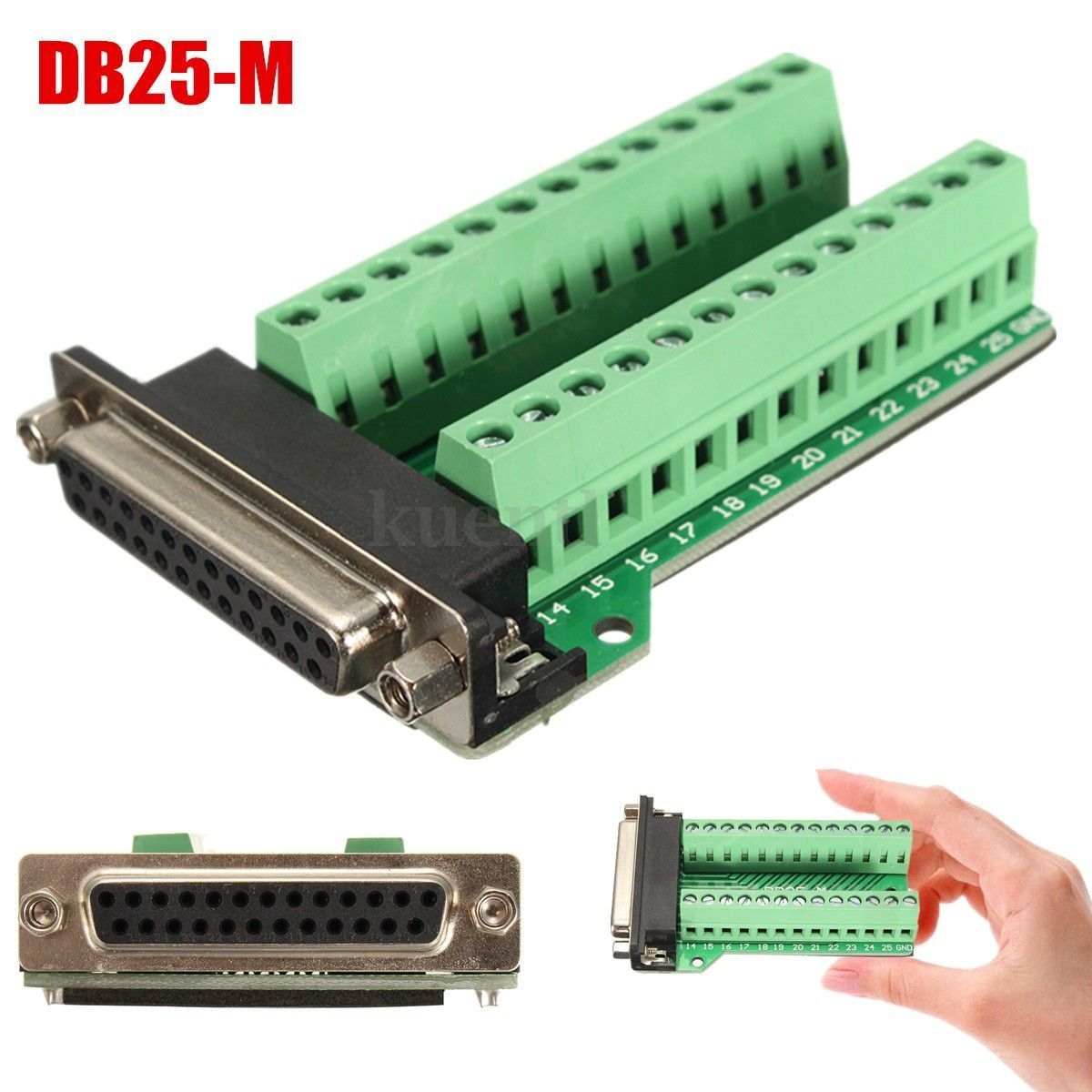

Ciao a tutti,
mentre stavo litigando con il progetto dell'impianto elettrico, ho cozzato contro questo articolo.
Qualcuno l'ha mai visto e/o usato?

Immagine:

134,73 KB

[Marco Dalmaggio]

Ciao a tutti !!!

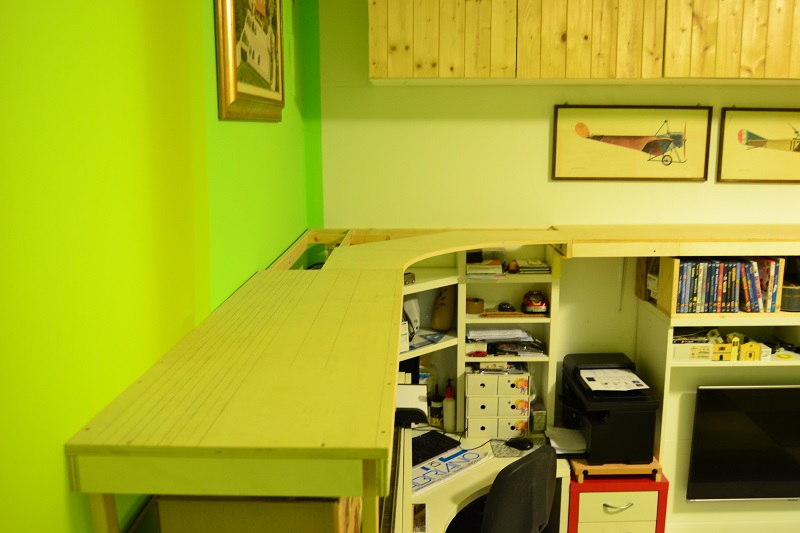

Ecco il lavoro di stamattina.

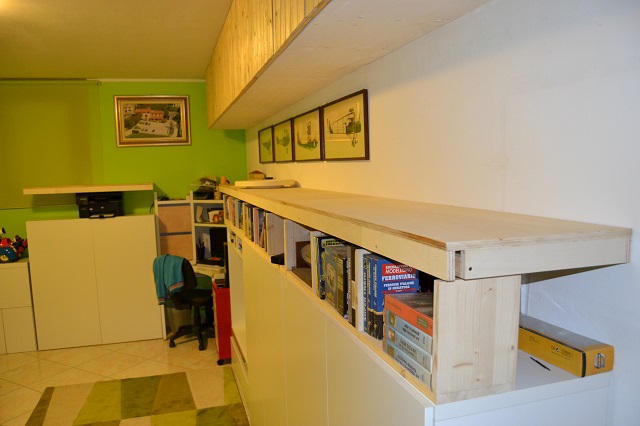

modulo angolare nella posizione definitiva, vista dal lato destro e vista dal lato sinistro.
La qualità delle fotto non è un gran che, ma almeno posso dire di aver terminato la struttura.

Ora non mi resta che tracciare la posizione dei binari e provare a posizionare i fabbricati, anche se sono ancora in costruzione. Così, tanto per avere un'idea...

Ci ho messo un sacco ma alla fine ci sono arrivato !!!

Immagine:

130,47 KB

Immagine:

113,25 KB

Immagine:

139,75 KB

[MrMassy86]

Stai facendo un bel lavoro Massimiliano

[dilan]

Complimenti, un lavoro impeccabile.

[Egidio]

Bravo Marco. Saluti. Egidio.

[Marco Dalmaggio]

Grazie ragazzi!

Adesso, visto che non c'è bisogno di fare rumore, nelle mie prossime notti insonni saprò cosa fare

[Marco Dalmaggio]

Chiedo aiuto ai moderatori.
Il progetto ha subito qualche modifica e si e' ingrandito.
Sarebbe opportuno chiamarlo Plastico e non diorama.
Si può' spostare o apro una nuova discussione?

[adobel55]

Discussione rinominata come richiesto.
Un saluto.
Adolfo

[Marco Dalmaggio]

Grazie Adolfo,
a breve il nuovo progetto.

[Marco Dalmaggio]

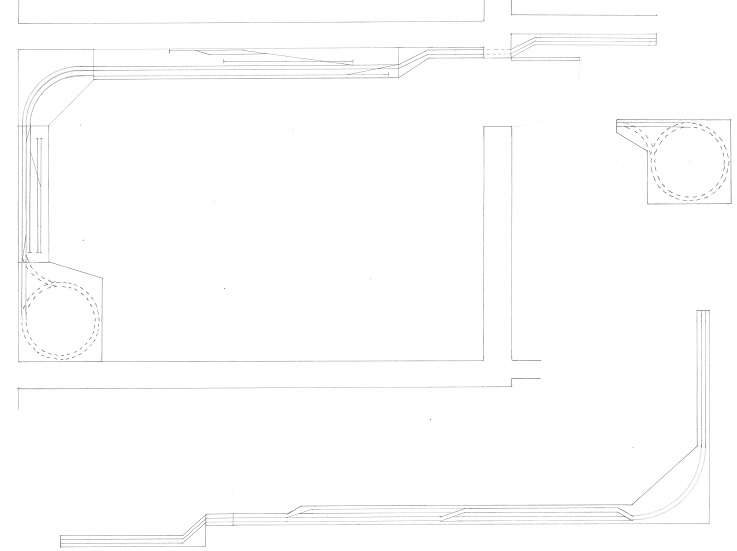

Ecco la nuova disposizione dell'impianto.
L'immagine in basso la dovete ruotare di 180° e immaginarla sotto alla struttura realizzata fin'ora.
Saluti

Marco


Immagine:

33,59 KB
