Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » sab gen 13, 2018 2:07 pm

Proseguiamo...

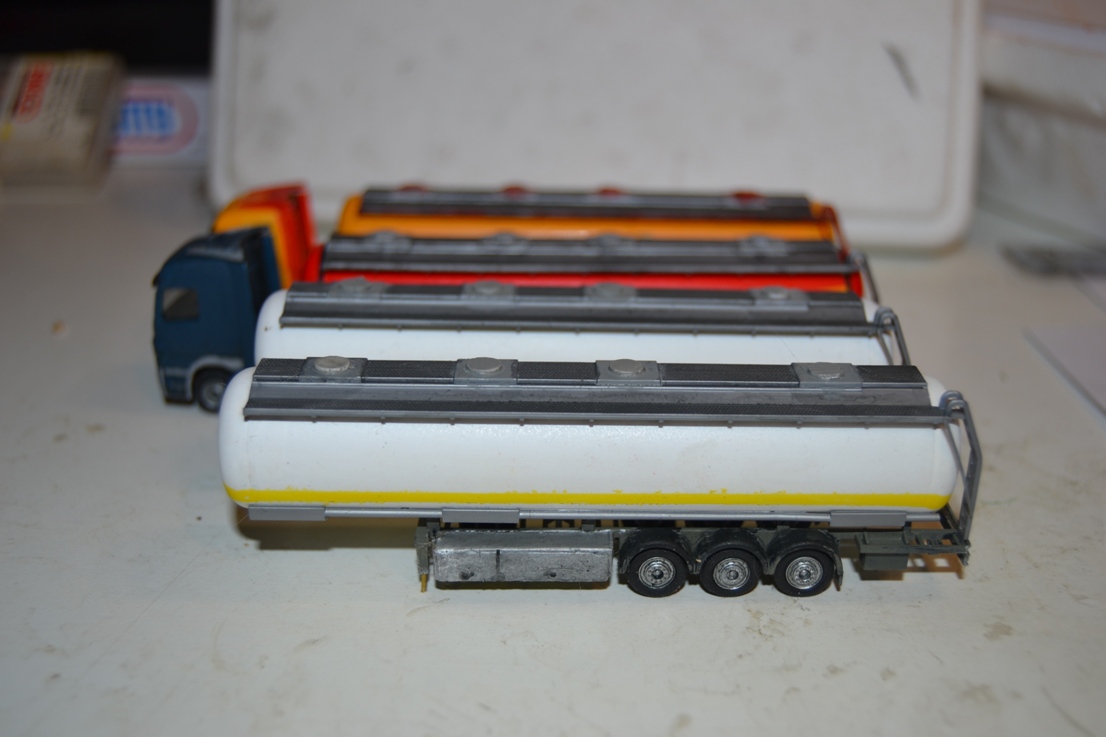

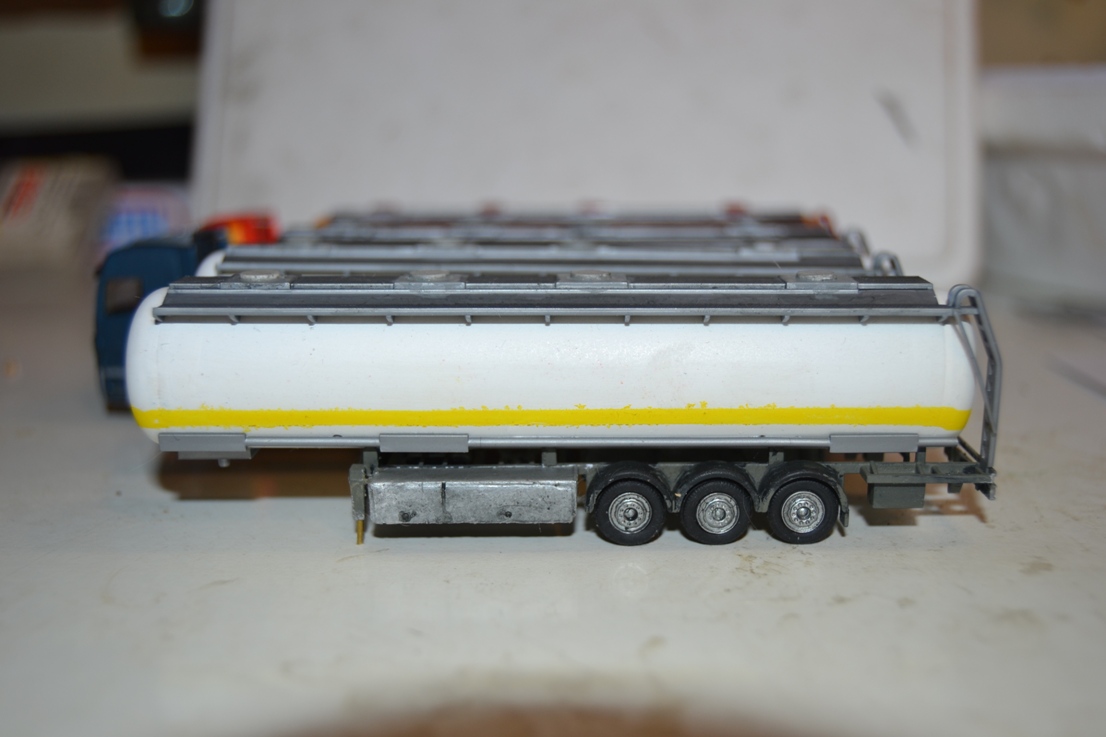

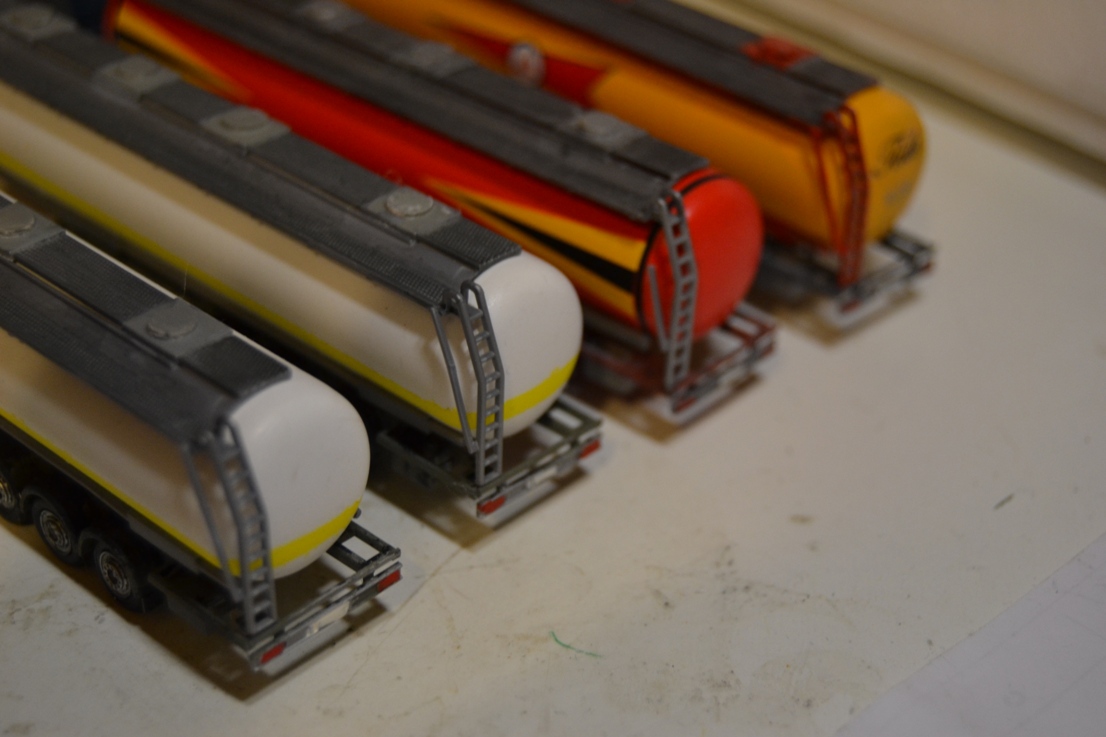

I semirimorchi sono terminati (solo 2, ma ne ho da costruire altri 6.... :wink: )

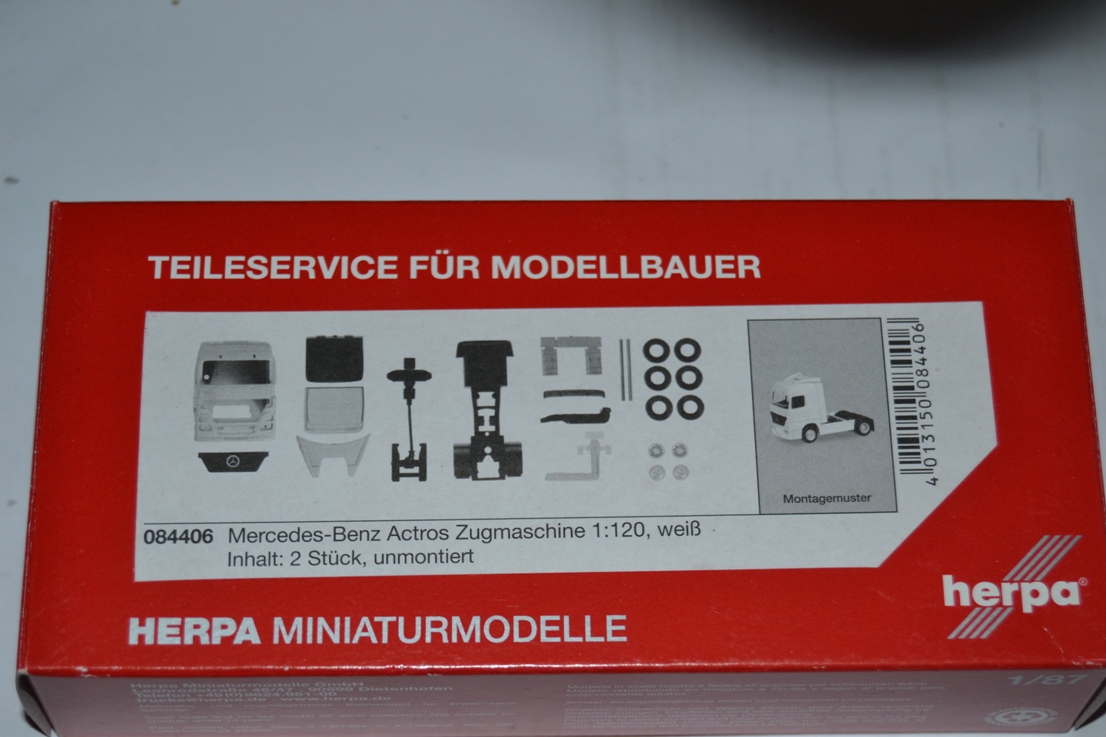

Trattore stradale Mercedes Benz - Actros - cod. 084406 Herpa

Anche questa scatola contiene i pezzi di 2 trattori stradali, con pezzi piccoli.
Conviene quindi usare lo stesso "stratagemma" dei rimorchi per aprire la busta: Versando il contenuto in una scatolina.

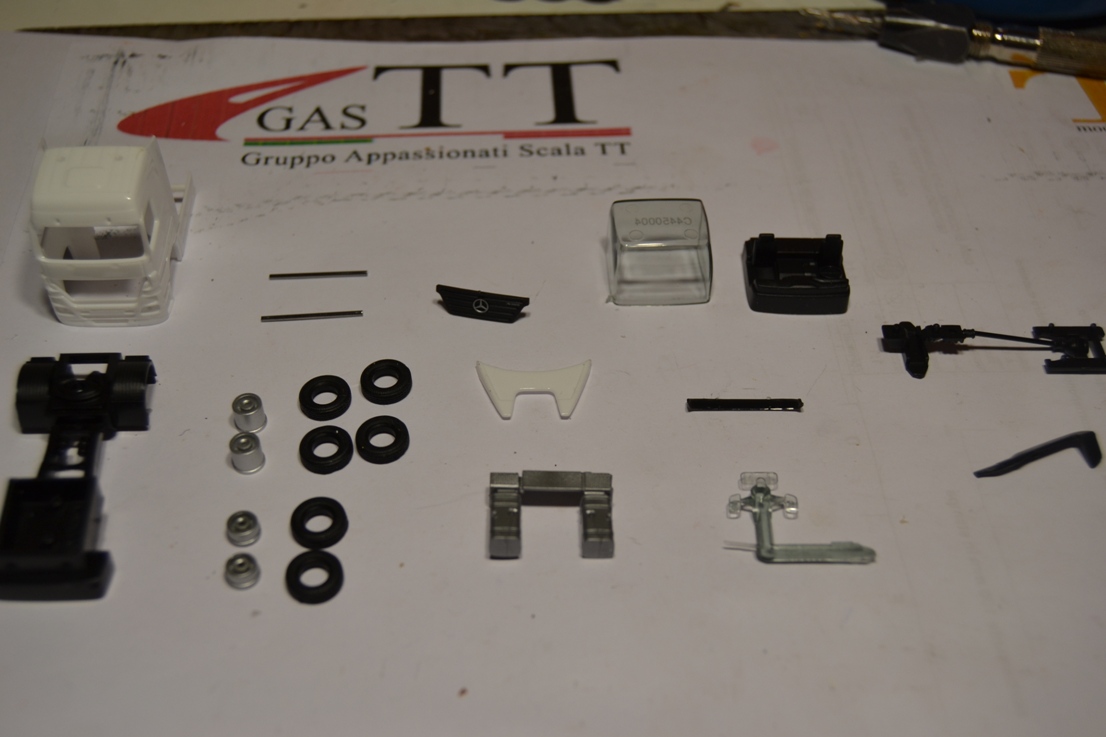

Dopo aver verificato la presenza di tutti i piccoli pezzi li dividiamo, in modo da aver i pezzi solo di un modello.

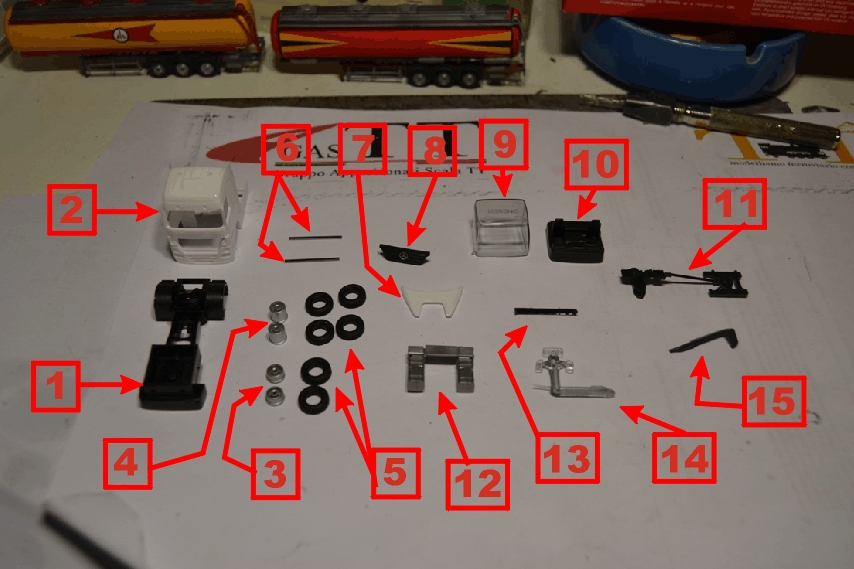

Come sopra, per i semirimorchi, faccio un elenco dettagliato:
La scatola contiene:

- 1) N° 2 telai di base
- 2) N° 2 carrozzerie
- 3) N° 4 Cerchioni anteriori (a singolo pneumatico)
- 4) N° 4 Cerchioni a ruote gemellate (a doppio pneumatico)
- 5) N° 12 pneumatici (6 per modello)
- 6) N° 4 assi ruote
- 7) N° 2 Deviatore di flusso sopra la cabina
- 8) N° 2 Griglie radiatore
- 9) N° 2 Vetri cabina
- 10) N°2 interni cabina
- 11) N° 2 supporto semiassi inferiore
- 12) N° 2 serbatoi carburante
- 13) N° 2 Aletta parasole cabina
- 14) N° 2 supporto vetri fanali (sono piccolissimi, trasparenti e potrebbero essersi staccati dalla materozza plastica)
- 15) N° 2 Prese aria motore.

Ovviamente la prima cosa da fare, come per i semirimorchi, è verniciare la parti che verranno assemblate, per non sbavare con la vernice....
.... Continua.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
v200
Socio GAS TT
Messaggi: 9132
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da v200 » sab gen 13, 2018 2:15 pm

Roberto se tanto mi da tanto solo con le autocisterne, con il resto mi fai paura.
Seguo con grande piacere l' evolversi del progetto!
Non capita di poter vedere i vari step per una parte così complessa di scenografia. A mio avviso una delle più belle è interessanti da posizionare su un plastico.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Socio GAS TT
Messaggi: 9132
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da v200 » sab gen 13, 2018 2:18 pm

Se posso,
perche non ne fai una fuori uso accantonata in un angolo?
Negli impianti industriali si vedono mezzi accantonati in un angolo per essere alienati.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » sab gen 13, 2018 7:16 pm

Ci avevo pensato, sai, Roby.
Poi ho pensato che posso farlo anche a modulo quasi ulimato, dopo che avrò destinato un area.... Di tipo accantonamento, anche se c'è già un area parcheggio per "attesa carico"... Potrebbe stare li... ma vedremo... :D

Intanto la motrice Actros prosegue.

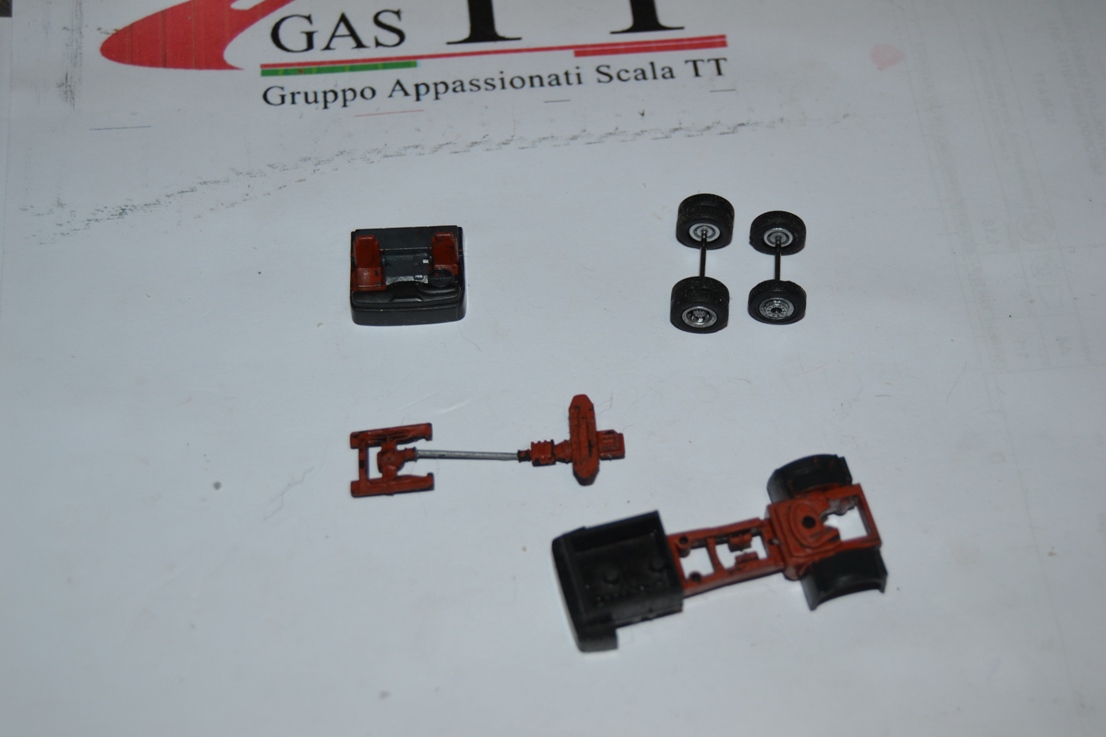

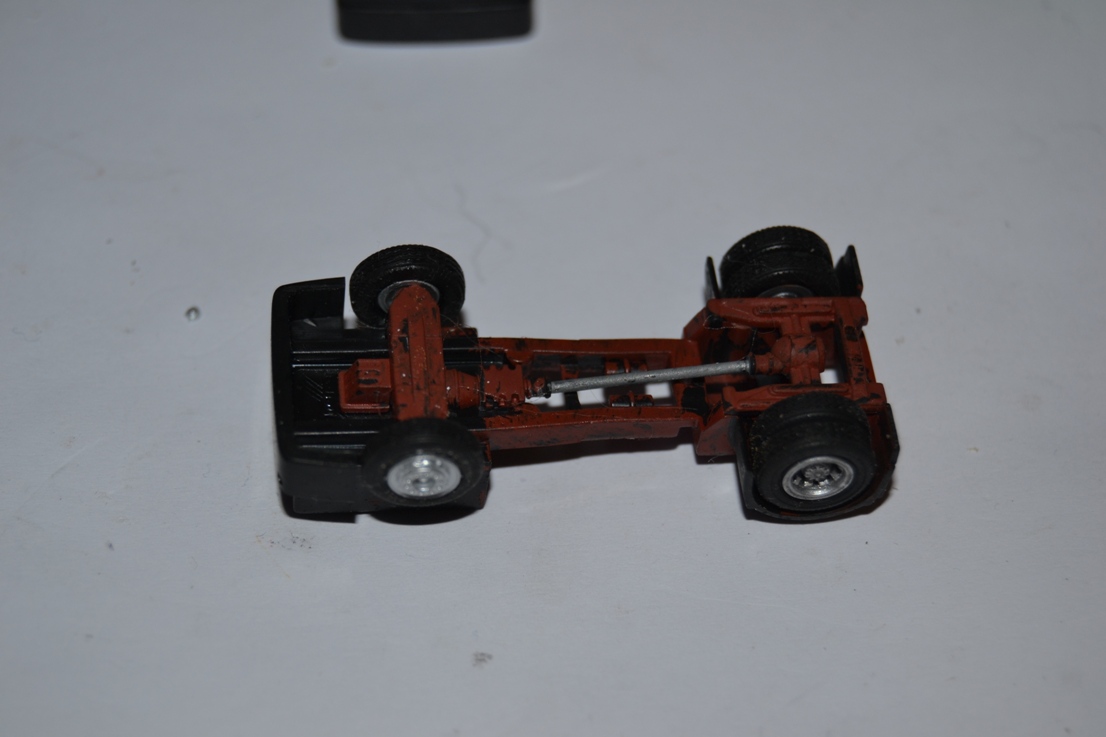

incollato la meccanica inferiore e gli assi.

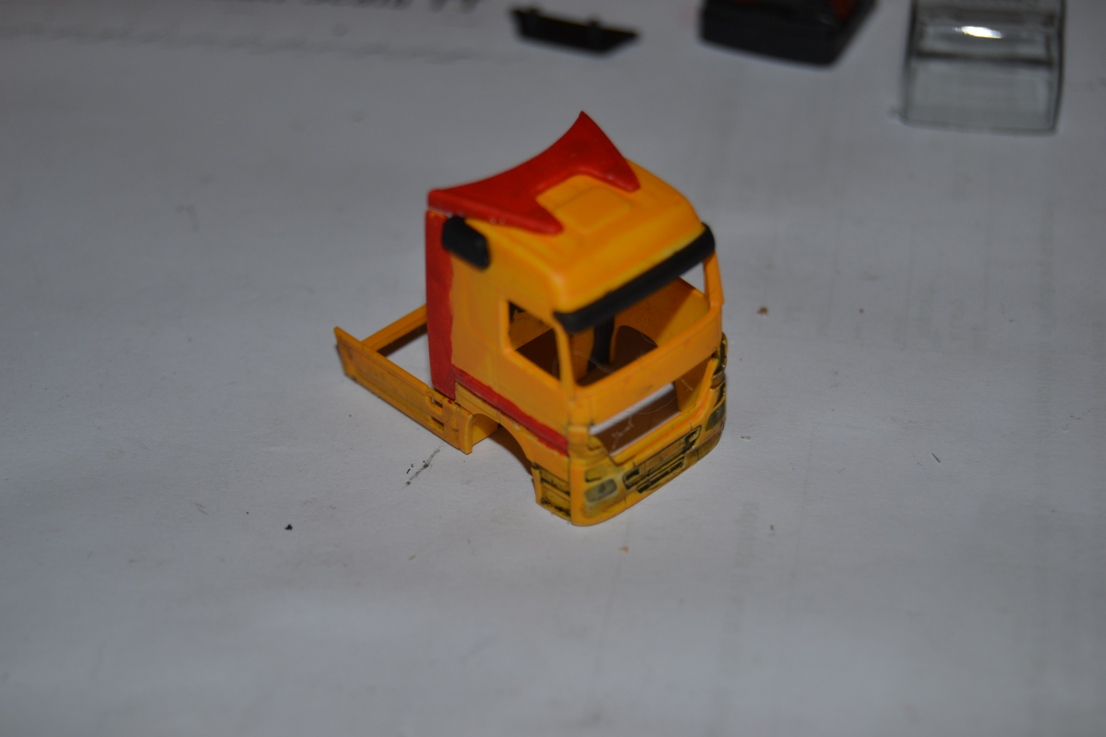

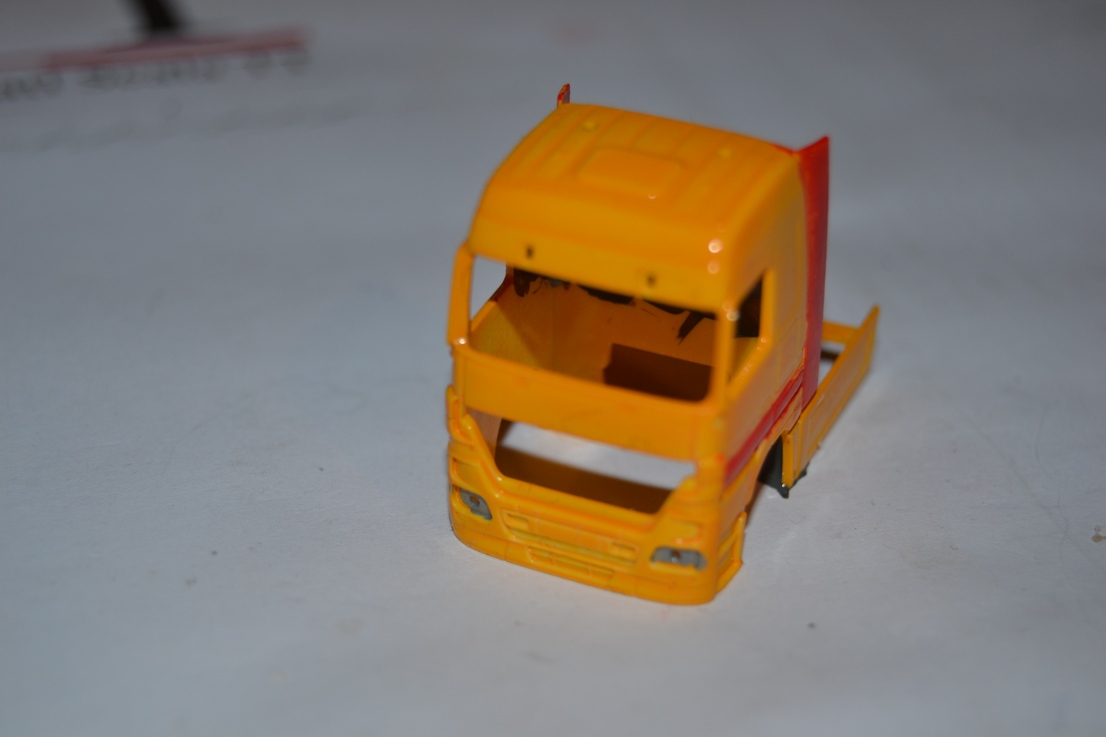

Verniciatura della cabina.
Per questa consiglio di dare una "pennellata" di grigio argento nel fondo dei fanali.
Quando s'incolleranno i vetri daranno un effetto parabola più realistico.
Inoltre dare anche una pennellata di grigio scuro all'interno della cabina.
Ora si può iniziare l'assembleggio.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8433
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da adobel55 » dom gen 14, 2018 8:40 am

Ottima lavorazione, manca solo il motore e potrebbe andare su strada.
Bravissimo
Ciao
Adolfo

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21273
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 55
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da Andrea » dom gen 14, 2018 9:43 am

Vai come una scheggia. Occhio a non superare i limiti di velocità. [264]
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13757
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da MrMassy86 » dom gen 14, 2018 11:46 am

Bellissimo lavoro, vai alla grande Roy!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » dom gen 14, 2018 6:46 pm

Andrea ha scritto:Vai come una scheggia. Occhio a non superare i limiti di velocità. [264]
Speriamo che in questo periodo le "macchinette" siano in revisione..... :P :P :P :P

Ringrazio tutti gli amici, che immancabili commentano, e proseguo con qualche altro scatto.

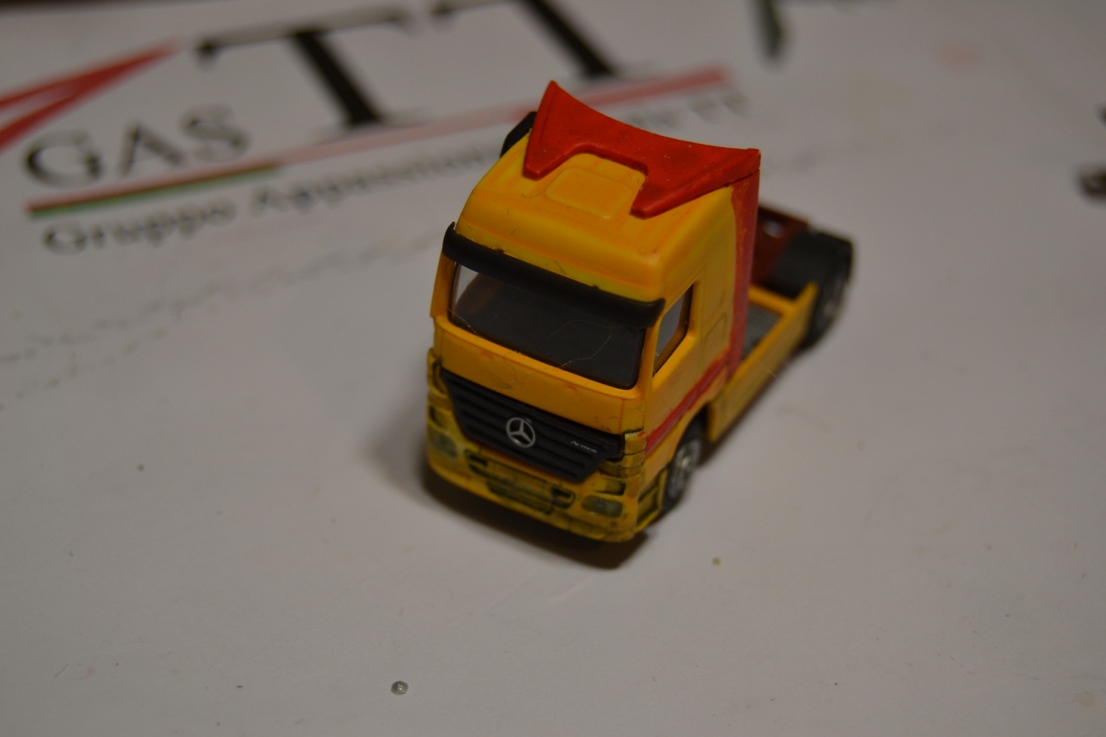

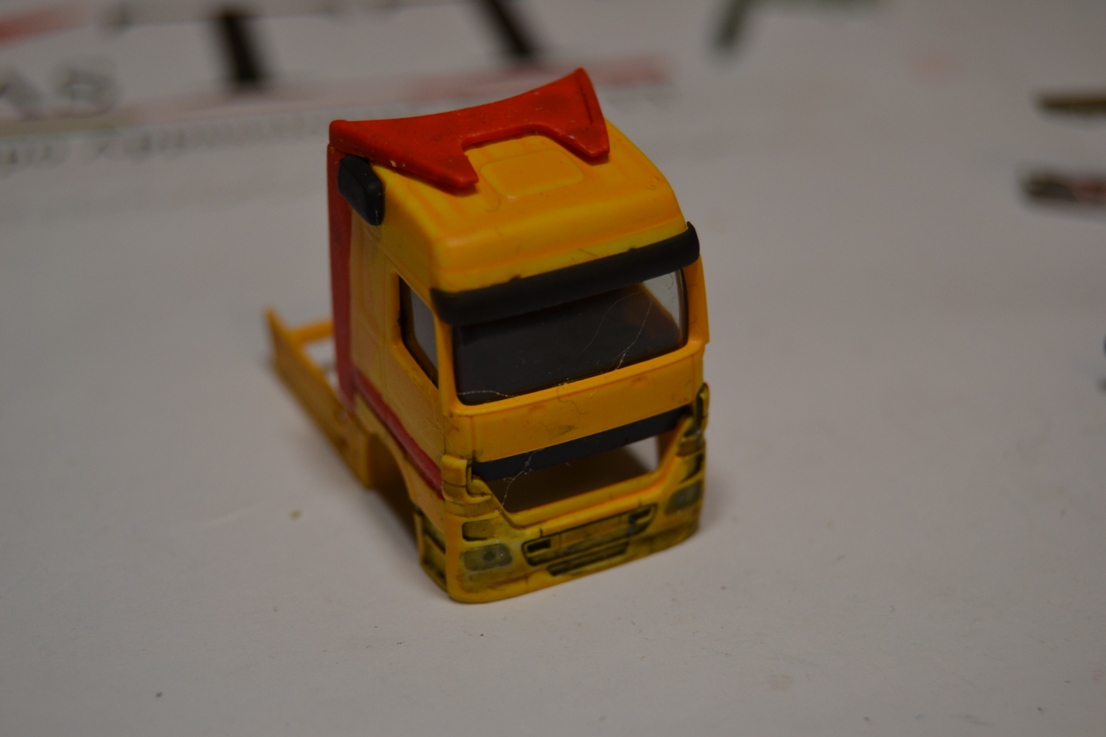

La cabina è stata invecchiata (solo un poco ed approssimativo e dotata di parasole:
)

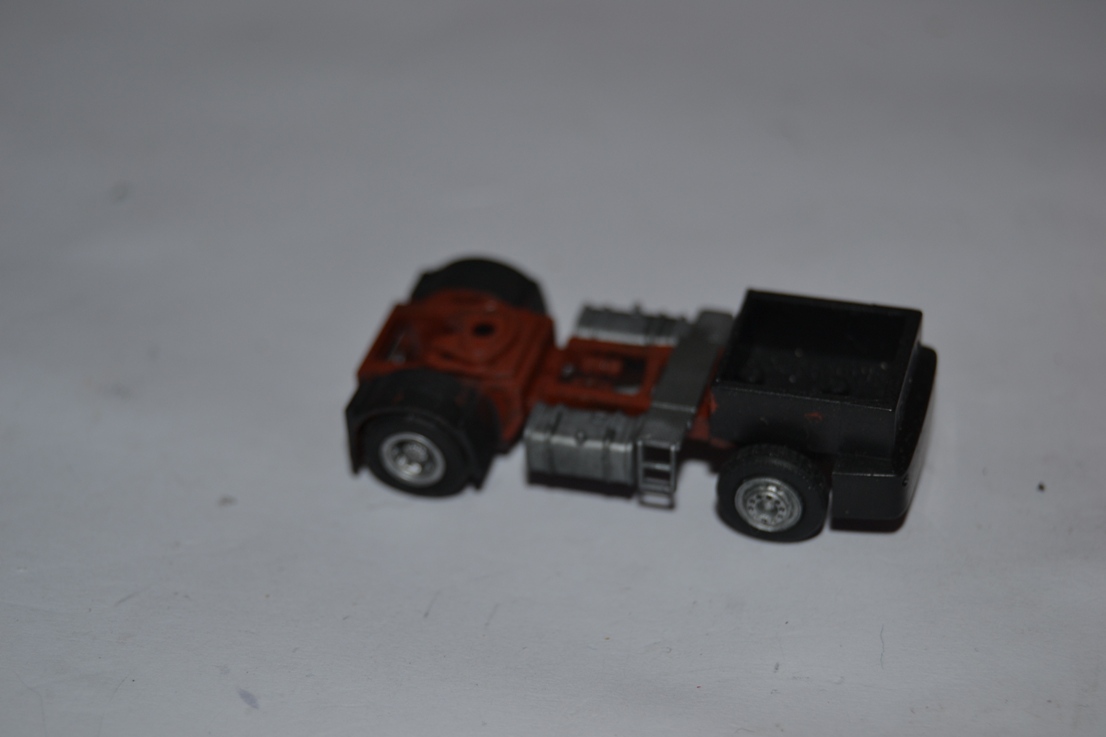

Inoltre sono stati installati i serbatoi carburante al telaio.
Il tutto invcchiao e "fissato"
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4023
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da MrPatato76 » dom gen 14, 2018 7:48 pm

Come sempre ottimo lavoro Roy!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » dom gen 14, 2018 8:20 pm

La sporcatura, purtroppo è tutt'altro che veritiera. ma è il primo che faccio e sarà "voltato di spalle".

Quindi....
Una volta pronto il tuutto per l'assemblaggio, bisogna inserire i vetri.
Dopo ch che inserire l'interno cabina che ha un incastro... neanche troppo evidente... :wink:
A quel punto si può inserire la cabina sul telaio, facendo attenzioene agli incastri corretti.
La griglia radiatore farà da "cuneo terminale, bloccando tutto.

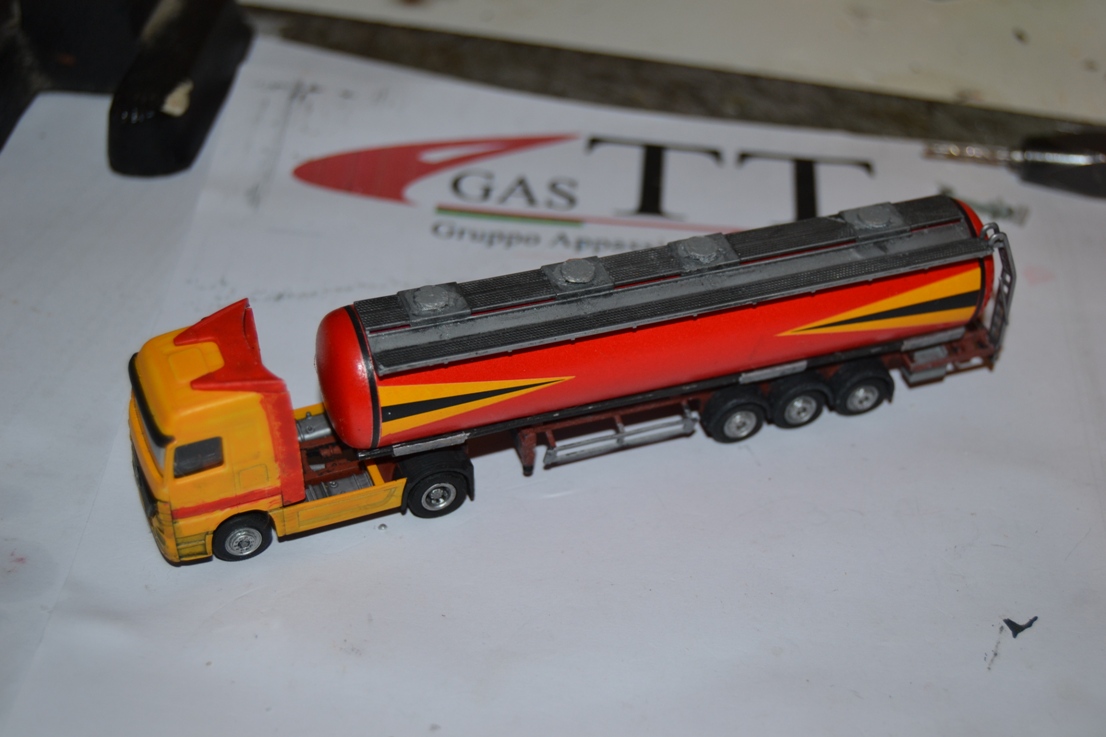

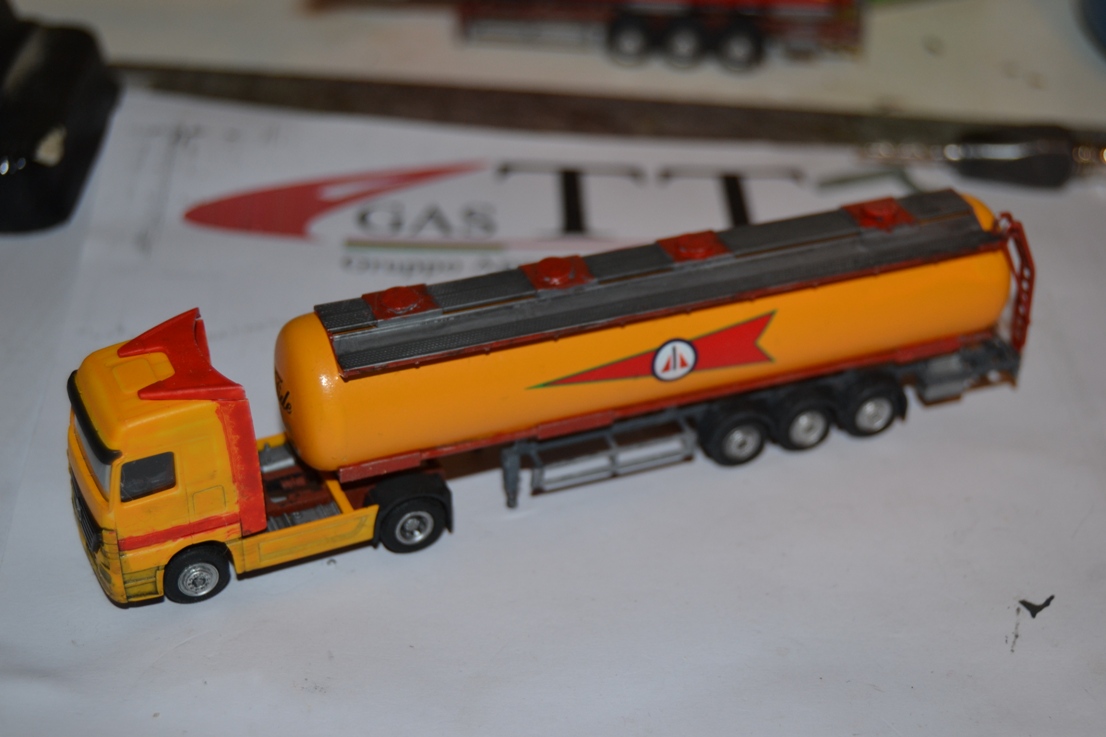

L'effetto finale è questo:
Come dicevo, la verniciatura lascia un po a desiderare... perchè l'ambiente non è ancora del tutto a posto......
E poi... E' il primo che faccio dopo 2 anni che non uso più l'aerografo con il "giallo".....
Qualcuno capirà.... :wink:
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8433
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da adobel55 » dom gen 14, 2018 10:16 pm

A me sembra perfetta come verniciatura.
Mi piace
Ciao
Adolfo

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » lun gen 15, 2018 12:50 am

Purtroppo il giallo è sempre stato una "brutta bestia".

Negli spigoli tende a perdere pigmento divenendo leggermente più chiaro o trasparente.
Quell'altra sarà blu e argento... Non credo ci saranno probemi.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
v200
Socio GAS TT
Messaggi: 9132
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da v200 » lun gen 15, 2018 11:04 am

Per il giallo lucido prima passo una mano di giallo opaco o marroncino sabbia, meglio di un fondo bianco.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2407
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Età: 70
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da lorelay49 » lun gen 15, 2018 1:21 pm

Bello Roy, gran bel lavoro [1]
Giuliano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13757
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da MrMassy86 » lun gen 15, 2018 4:44 pm

Complimenti Roy, a me il risultato piace tantissimo :D
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » mer gen 31, 2018 9:40 pm

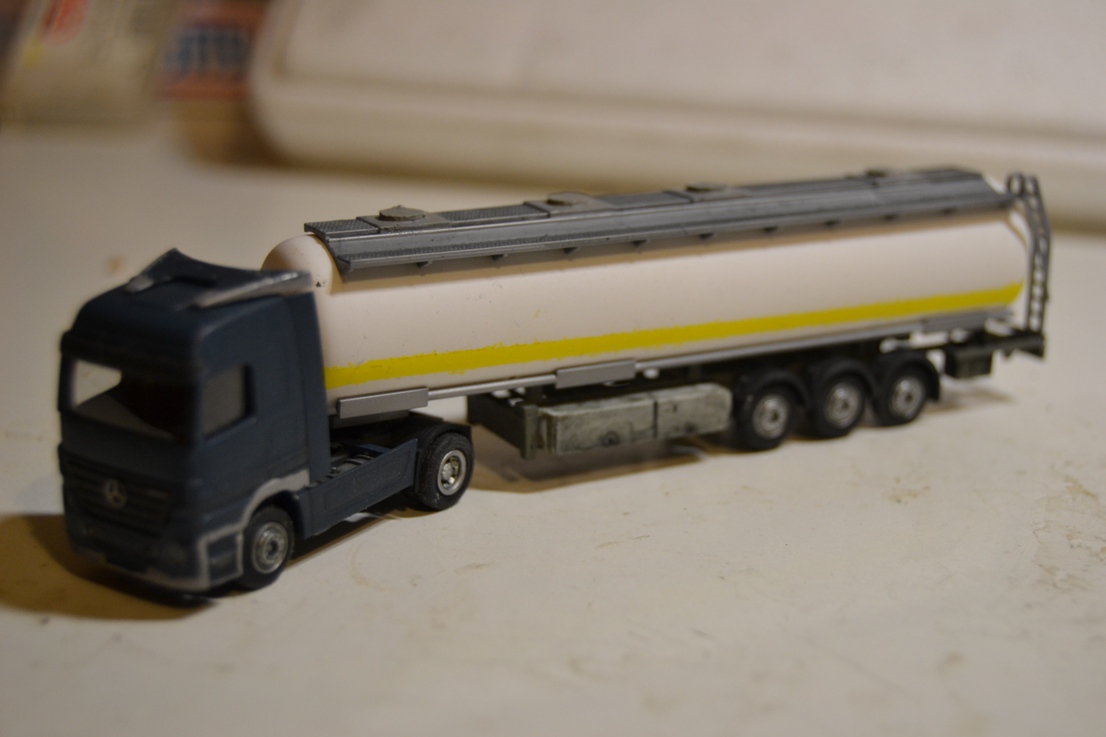

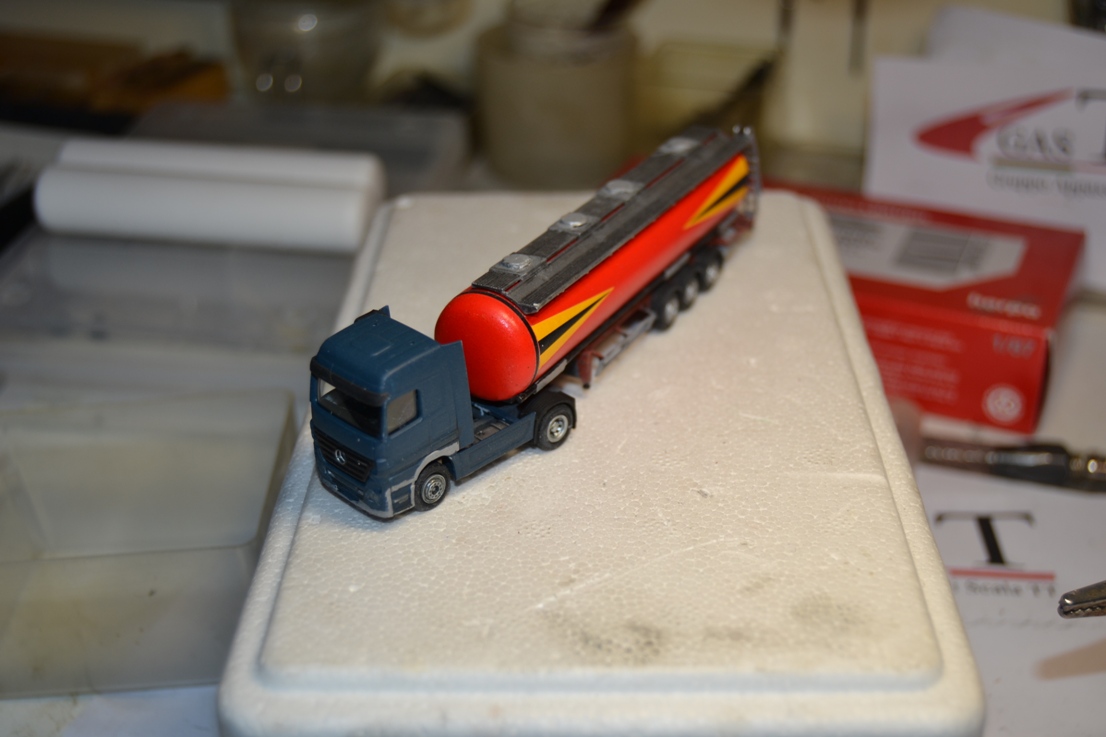

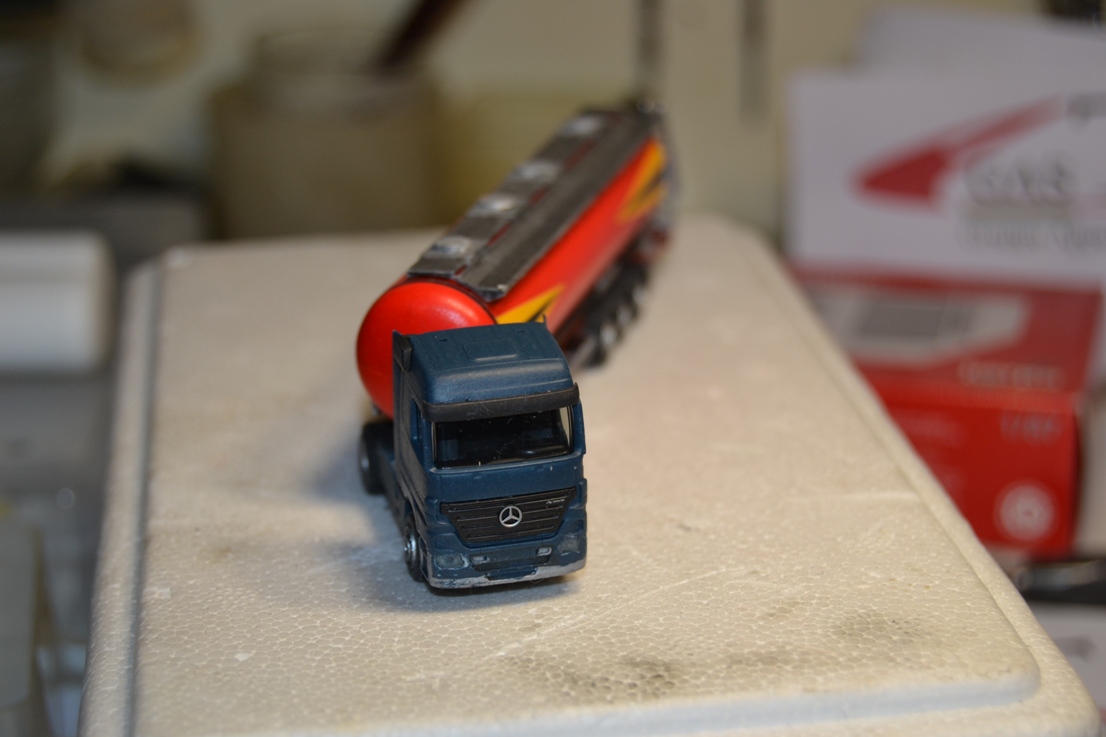

Ecco "quasi" pronto l'altro trattore stradale "Mercedes Benz Actros".

Quasi pronto perché devo ancora terminare il deviatore di flusso sopra la cabina.... :oops:
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4023
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da MrPatato76 » gio feb 01, 2018 10:48 am

Mi piacciono tantissimo!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
wmax53
Socio GAS TT
Messaggi: 447
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da wmax53 » gio feb 01, 2018 12:24 pm

Veramente bello Roberto, sia come prodotto che come l'hai montato.
Ciao Massimo

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » gio feb 01, 2018 9:14 pm

Hai detto bene Max: "Mi piacciono come prodotto".

In effetti, io, li ho solo montati ed incollati.. Poi li ho verniciati in maniera "fantasiosa", tanto per cambiare la base del soggetto.. :D :D :D :D

Devo però dire che il prodotto è veramente al di sopra di ogni aspettativa (di un medio modellista).
Ho montato kit di ogni tipo e lo faccio da oltre 40 anni (ora mi autocostruisco il necessario), posso però affermare che questi Kit sono veramente..... Ma veramente.... Ben fatti!!!!!

La prima autocisterna la vedrete, rivolta di "spalle", sul modulo "viadotto autostradale" a Novegro 2018 (trattore giallo con cisterna rossa).

Il resto... Bisognerà avere quel poco di pazienza..... :lol: :lol: :lol: :lol: :lol: :lol: :lol:
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
matteob
Messaggi: 895
Iscritto il: ven giu 12, 2015 12:06 pm
Nome: matteo
Regione: Veneto
Città: San Bonifacio
Età: 40
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da matteob » ven feb 02, 2018 10:04 am

Sono ben fatti, ma alcuni particolari, sono veramente delicati! Vedi gli specchietti o le barre paraurti posteriori con le gemme. Vanno maneggiati con molta delicatezza e guai se ti si aggancia accidentalmente alla manica della maglia uno dei suddetti particolari! [103] [108] [112]
Matteo

Avatar utente
roy67
Socio GAS TT
Messaggi: 6355
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da roy67 » sab feb 17, 2018 9:43 pm

Un altro paio di autocisterne è pronto.
Questa volta in una livrea più "realistica"
E questa sarà quella che, in anteprima, sarà inserita sul modulo "viadotto autostradale":
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13757
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da MrMassy86 » dom feb 18, 2018 4:09 pm

Ottimo lavoro Roberto!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
saverD445
Socio GAS TT
Messaggi: 4115
Iscritto il: mer mag 02, 2012 9:07 pm
Nome: Valerio
Regione: Sardegna
Città: Macomer
Età: 48
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da saverD445 » dom feb 18, 2018 6:02 pm

Che spettacolo Roberto...

Complimenti ... belle ....
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21273
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 55
Stato: Non connesso
Contatta:

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da Andrea » dom feb 18, 2018 7:24 pm

Fantastico lavoro!
Tra l'altro mi pare di aver visto un video...
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
benigni99
Socio GAS TT
Messaggi: 1129
Iscritto il: dom ago 10, 2014 2:42 pm
Nome: Filippo
Regione: Toscana
Città: Firenze
Età: 16
Stato: Non connesso

Re: Costruzione autoarticolati Herpa in 1:120

Messaggio da benigni99 » dom feb 18, 2018 7:29 pm

Davvero un lavoro molto bello e di alto realismo!

Filippo [253]
Filippo Benigni - Il mio canale YouTube - Il mio profilo Instagram

"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt

Rispondi

Torna a “AUTOCOSTRUZIONI ed ELABORAZIONI IN SCALA 1:120”
