Lampioni stazione anni '60

[Ferruggia Carlo]

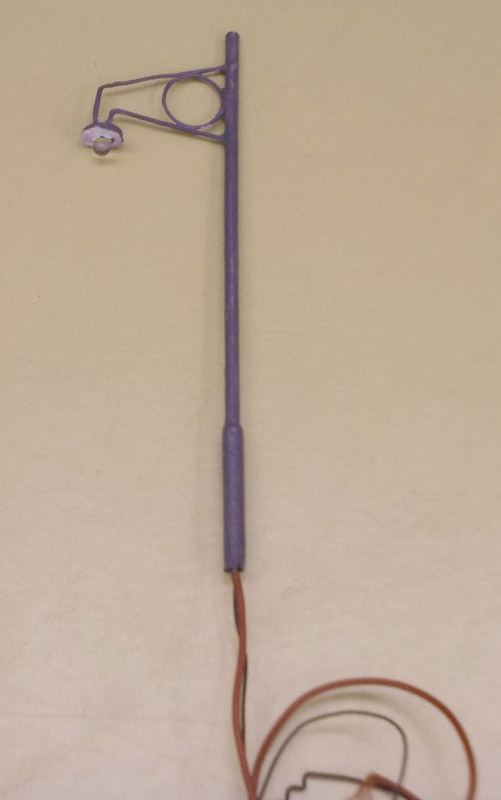

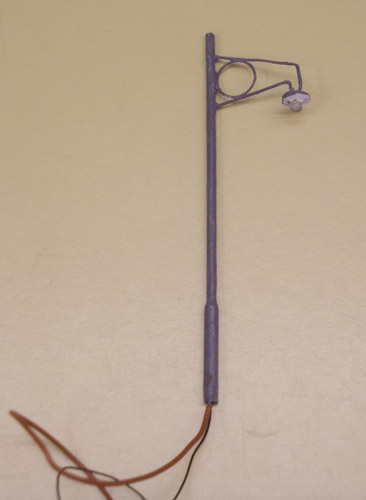

Lampione numero zero. Questo è il primo dei lampioni che saranno posati sulla banchina del costruendo plastico di Paratico.
L'ho verniciato velocemente per vedere l'effetto, non badate alle piccole sbavature di colore, i prossimi saranno perfetti.
Ho usato due tondini d'ottone uno saldato sull'altro e un led. La mensola inferiore è un sottile filo saldato al gambo del led, il quale,attraverso un minuscolo foro, entra nel palo. La mensola superiore, invece, è il gambo del led saldato al palo. Il motivo circolare è un sottilissimo filo d'ottone sagomato su una matita e saldato.
Che ne dite?

Immagine:

50,26 KB

Immagine:

28,58 KB

[MrMassy86]

Complimenti, ottimo

Saluti Massimiliano

[Andrew245]

Hai una grande mano Carlo , molto originale e ben fatto , è uno stile di lampione italiano che non conoscevo, complimenti !
Andrea

[Riccardo]

Gran bel lavoro Carlo,
l'effetto anni 60 è decisamente riuscito

[massimiliano]

bello carlo ottimo lavoro

[Marshall61]

Mi associo a chi mi ha preceduto, ottimo lavoro Carlo, complimenti vivissimi per la realizzazione davvero ben fatto!!!

Ciao, Carlo

[massimo raimondi]

Complimenti Carlo,
semplice ed efficace .

qualche dettaglio in più? per esempio le dimensioni e sezioni? ma in particolare la plafoniera che contorna il led come è realizzata?

ancora complimenti

saluti Massimo

[capotrenopietro]

Bel lavoro Carlo, come dice Massimo qualche dettaglio in più,
in pratica anche uno schizzo quotato.
comunque complimenti.
Pietro

[Egidio]

Carlo, complimenti....e' bellissimo. Saluti. Egidio.

[Maurizio Negri]

Ottimo lavoro Carlo, ho solo un dubbio, ma forse ho capito male io, ma il cerchio in ottone mette in contatto i due poli del led? Sicuramente no ma vorrei capire come hai fatto i collegamenti elettrici. Grazie.

Maurizio

[carlo mercuri]

Caro Carlo,
è davvero bello.
Anche io mi sono cimentato molti anni fa con i lampioni e quasi sempre perché quelli in commercio li trovavo troppo grandi e sproporzionati.

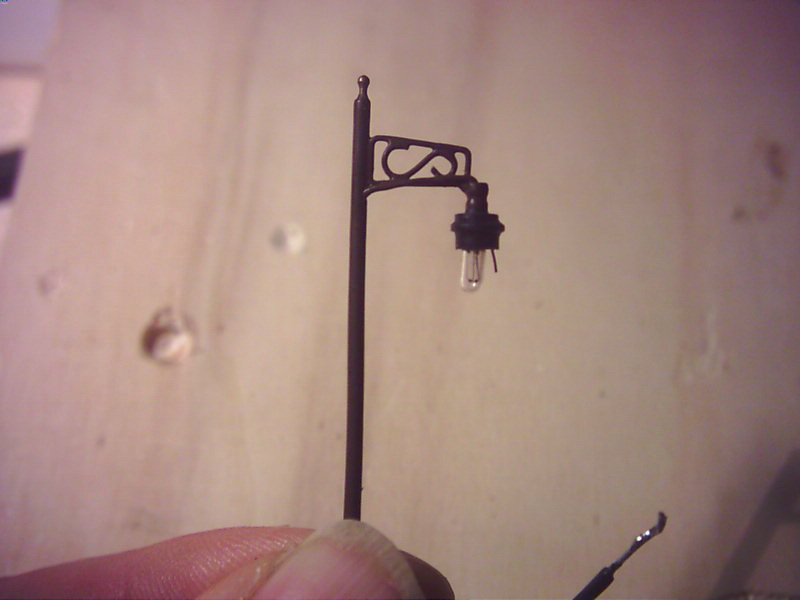

Anche il mio è fatto con un tubicino di ottone e pezzi navali per il pomello in cima al palo; il piatto, se così si può chiamare, del lampione è un oblò navale.Penso che si noti, è in N.




PS: la S all'interno è un omaggio alla mia dolce metà che si chiama Stefania.

[Ferruggia Carlo]

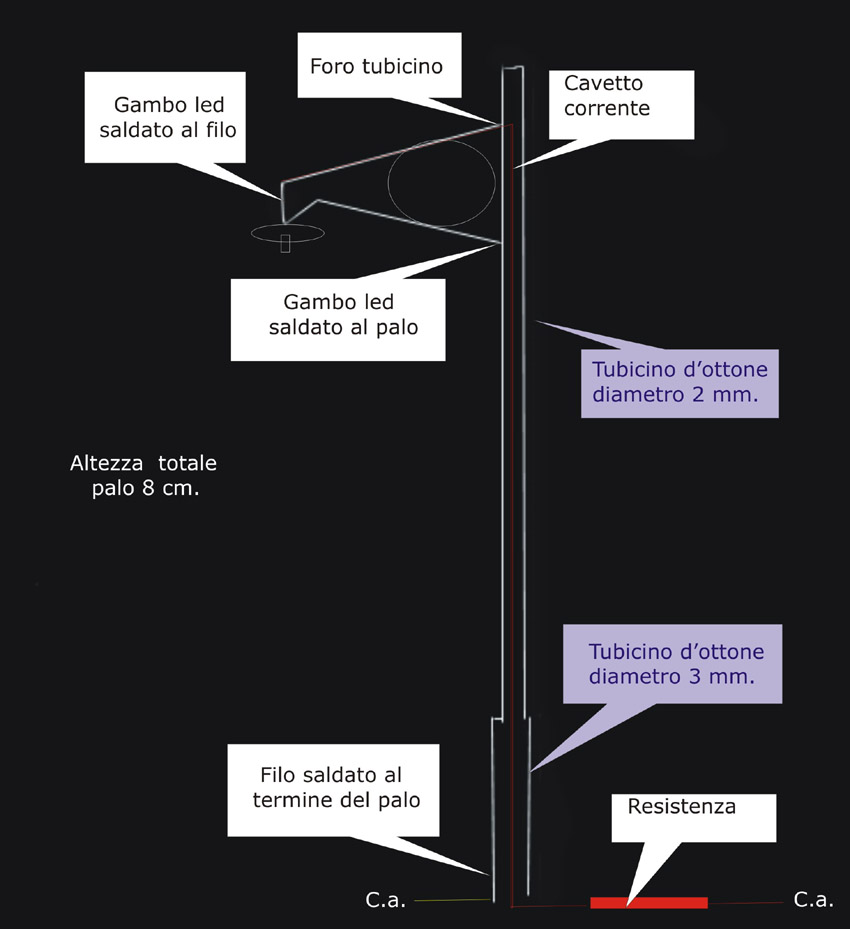

Ecco il disegno ( non di qualità) del palo con misure e specifiche.
Da notare che un polo del led lo fa il lampione, l'altro polo passa attraverso un forellino nel palo e fatto scorrere all'interno.
E' più difficile spiegarlo che realizzarlo.
Chi desidera altre informazioni sono a disposizione.
Questo tipo di lampione l'ho scoperto su una rara fotografia della stazione di Paratico agli inizi anni 50.

Immagine:

89,43 KB

[Ferruggia Carlo]

Dimenticavo ,la plafoniera l'ho fatta in forex di 1 mm.
Ho preso un tubetto di ferro , tagliato ad un'altezza di 5 mm, poi nelle ganasce di una pinza ho stampato un tondino perfettamente circolare.
con una fresetta ho fatto il foro centrale per il led.
Semplice no !

[adobel55]

Interessante Carlo, molto interessante.
Ciao.
Adolfo

[Marshall61]

Quoto Adolfo, molti interessante, e grazie per aver postato il disegno!!!

Ciao, Carlo

[capotrenopietro]

Grazie Carlo per aver postato lo schema.
Ha chiarito alcuni dubbi.
Pietro

[massimo raimondi]

grazie Carlo per le info
