Lampioni di stazione con effetto neon
Dopo varie elucubrazioni e prove ho trovato una soluzione che vi sottopongo e che spero possa essere utile.

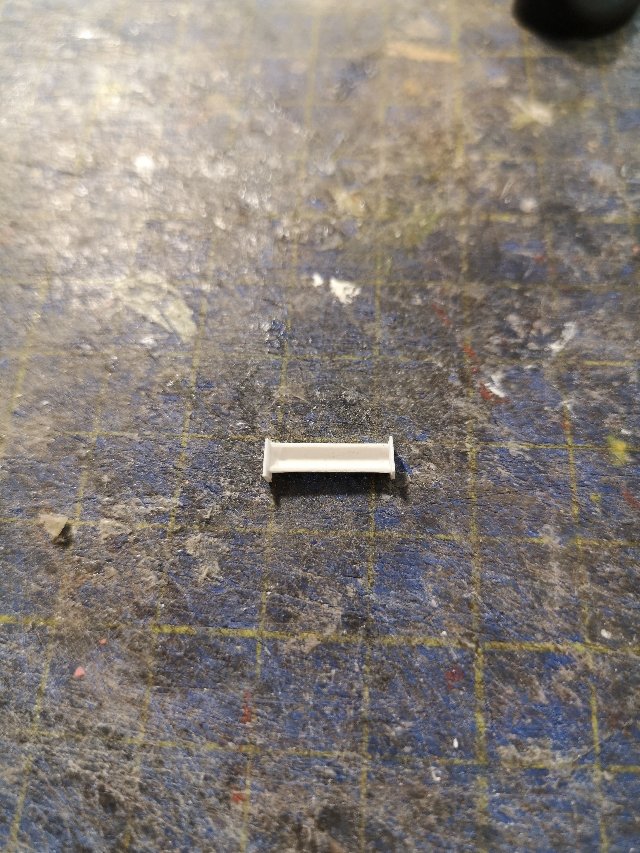

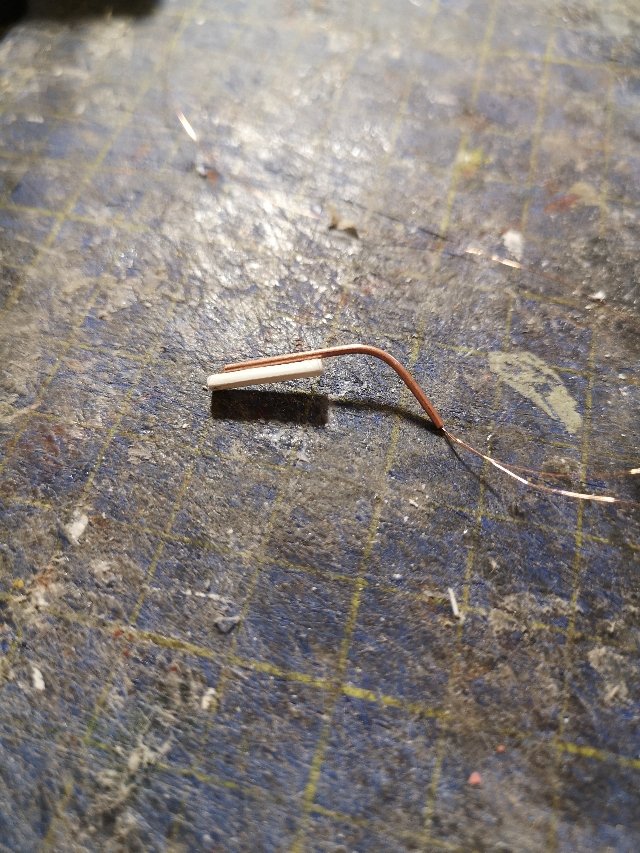

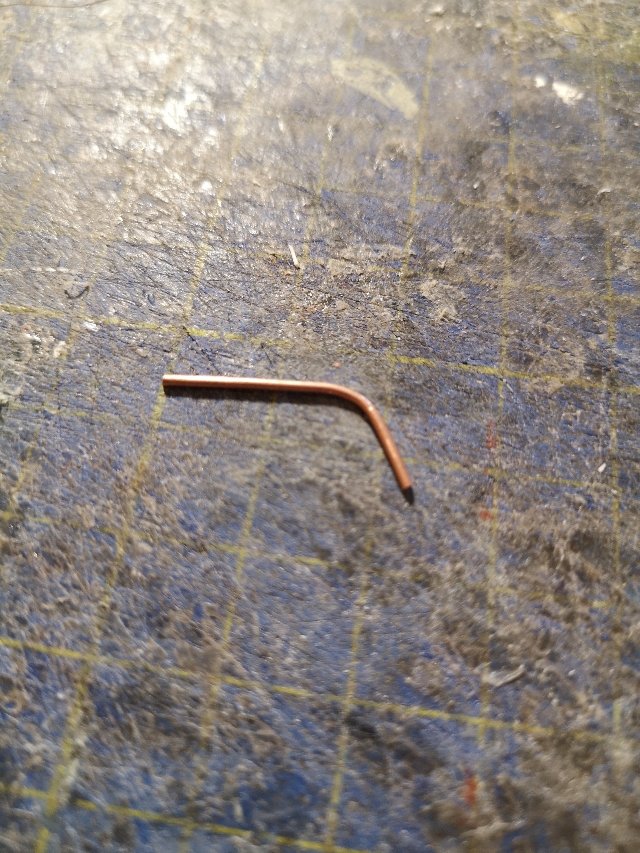

Sono partito da un profilato in plastica che riproduce quasi un mezzo tubo tagliando singoli pezzi da 1,2 cm di lunghezza e 3 mm di larghezza Poi con plasticard da 0,25 mm ho chiuso i due lati estremi, quindi ho rifilato con limetta e carta abrasiva e ho forato con punta fine per alloggiare il microled che farà da illuminatore Quindi ho alloggiato il microled fissandolo con un goccio di cianoacrilato alla parete laterale all'estremità dove è stato fatto il piccolo foro per il passaggio dei fili elettrici Con un tubo in rame da 1 mm ho preparato e piegato un po' più di 45 gradi il supporto per la plafoniera Ho incollato con cianoacrilato il supporto alla plafoniera e fatto scorrere all'interno del tubo di rame i fili del contatto elettrico Ho preso una fibra ottica con lato luminoso da 1,5 mm di diametro del tipo che lascia passare la luce in modo diffuso, non solo all'estremità, ho tagliato con cutter affilato la lunghezza necessaria per inserirlo sotto la plafoniera con una estremità a contatto del microled fissando la fibra ottica con un po' di vinavil Montaggio finito e prova luce, seguirà la verniciatura in grigio. Direi che ne è uscito un buon risultato.
Che ne pensate ??
Ciao a tuTTi
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Ce ne sono di vario diametro.
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- Andrea
- Socio GAS TT
- Messaggi: 23344
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- 58dedo
- Socio GAS TT
- Messaggi: 2397
- Iscritto il: mercoledì 19 dicembre 2012, 17:17
- Nome: Diego
- Regione: Lombardia
- Città: Rovellasca
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Aò stò a scherzà!!
Complimenti Adolfo, bella realizzazione, bravo bravo . Manca una foto in semi oscurità.
- lorelay49
- Socio GAS TT
- Messaggi: 3615
- Iscritto il: venerdì 25 gennaio 2013, 18:32
- Nome: Giuliano
- Regione: Lombardia
- Città: Locate di Triulzi
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- MrPatato76
- Socio GAS TT
- Messaggi: 5548
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Puoi mettere un paio di foto su come hai cablato il led e dove ha fatto passare i fili?
- robiravasi62
- Messaggi: 1100
- Iscritto il: martedì 30 dicembre 2014, 11:49
- Nome: roberto
- Regione: Lombardia
- Città: belgioioso
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Il led è un microled già cablato con fili smaltati sottilissimi di Ledbaron con luce bianco puro di dimensione 0,8 mm x 0,5 mm, i fili sono lunghi 35 cm.
Dopo aver incollato il led i fili escono da sopra attraverso un piccolo foro (vedi foto) e sono fatti passare all'interno del tubicino di 1 mm con diametro interno 0,75 mm.
Le misure della forma del tubo sono a seconda delle esigenze, per questo lavoro sono 2 cm per la parte più lunga e 1,5 cm per la parte più corta con piegatura a 60°
Spero di aver risposto.
Per mr. Patato, le foto ci sono già, si vedono male ??

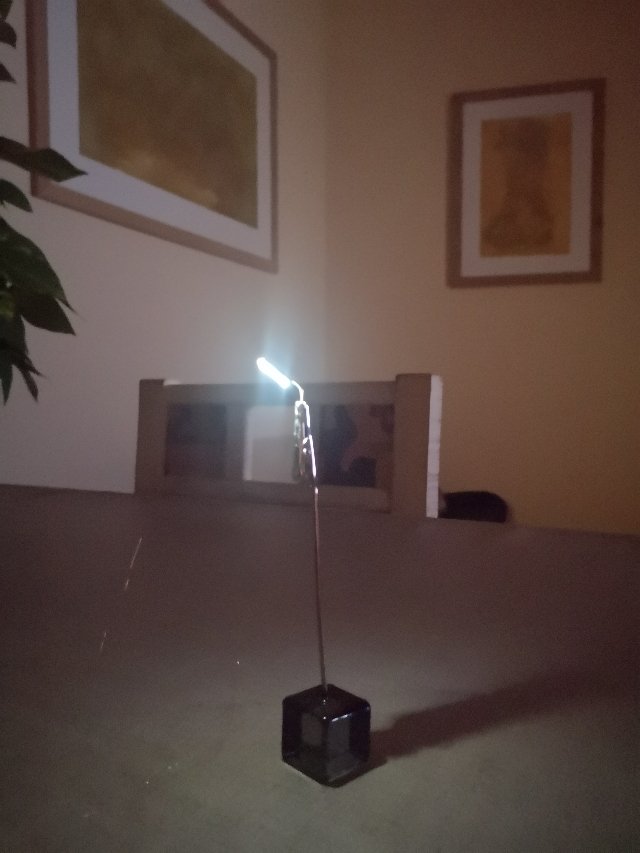

Foto in notturna
- wmax53
- Socio GAS TT
- Messaggi: 855
- Iscritto il: venerdì 15 giugno 2012, 22:03
- Nome: Massimo
- Regione: Lombardia
- Città: Assago
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Penso che proverò anch'io.
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Massimiliano
- IpGio
- Socio GAS TT
- Messaggi: 3609
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Ooops ho detto "autostrada", correggo, una nuova "linea" di soluzioni.
Grazie per la condivisione.
IpGio
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Sicuramente la tecnica costruttiva si può migliorare magari utilizzando un lamierino al posto del profilato di abs e fare saldature invece di usare colla.
Ciao
- icovr66
- Socio GAS TT
- Messaggi: 922
- Iscritto il: lunedì 15 ottobre 2012, 16:35
- Nome: Enrico
- Regione: Veneto
- Città: Verona
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Che ve ne pare ??
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Massimiliano
- Andrea
- Socio GAS TT
- Messaggi: 23344
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- littlejohn
- Socio GAS TT
- Messaggi: 1363
- Iscritto il: sabato 24 dicembre 2011, 13:17
- Nome: Gian Luca
- Regione: Sardegna
- Città: CAGLIARI
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Molto interessante la realizzazione.
Complimenti.
- Egidio
- Messaggi: 13786
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon

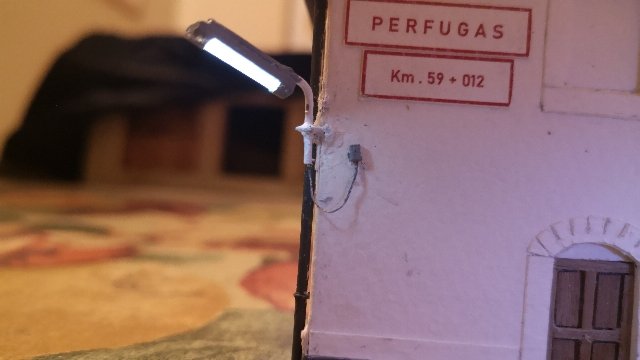

Si Egidio la procedura è la stessa, ho solo utilizzato una canalina con lunghezza 1,4 cm invece del semitondo per fare la plafoniera.
Il resto è come spiegato.
Ciao
