Autocostruzione mezzi agricoli in scala TT (1:120)

[roy67]

Bellissimo lavoro, lo riempirai?

Grazie Edo ed Andrea.
Certamente che sarà riempito. Verrà posizionato a lato della mietitrebbia, con il tubo di scarico cereali all'interno, come nella prima foto.
Devo solo trovare (anche se ho già un idea - Polvere di legno verniciata) il materiale giusto che simuli il prodotto.

[58dedo]

Buongiorno Professore,
Le faccio i complimenti opera notevole, già rimasi basito quando avevo visto e toccato l'imballatrice ma ora con questo secondo pezzo mi conferma la Sua poliedricità produttiva.
Roberto, sei un SUPERPROFESSORE!!!
Elettronica+++++, creazioni modellistiche+++++

Be' ora che hai preso la mano, fatto l'occhio, terminate le quattro cosucce che mancano per completare il carro, gli altri mezzi in un attimo saranno terminati

buona giornata

[roy67]

Grazie Diego.

L'imballatrice fu più semplice. Il carro è un po' più complicato. Poi inizierò l'aratro rotante, che, per quanto semplice possa sembrare, non avendo ruote, etc.., è molto più complicato.. Ma ho già le idee chiare

Poi inizierò i trattori.. Ed inizieranno i veri problemi... Si lavora con "cosine" di poco più grandi di un temperamatite.

[adobel55]

Anche se in scala 1/120 è GRANDIOSO !!!
Ciao.
Adolfo

[liftman]

Ecco un piccolo aggiornamento dello stato lavori.

Immagine:

140,11 KB

Caspita!

[roy67]

Grazie anche a te Rolando.
Ormai siamo verso il termine dei lavori.

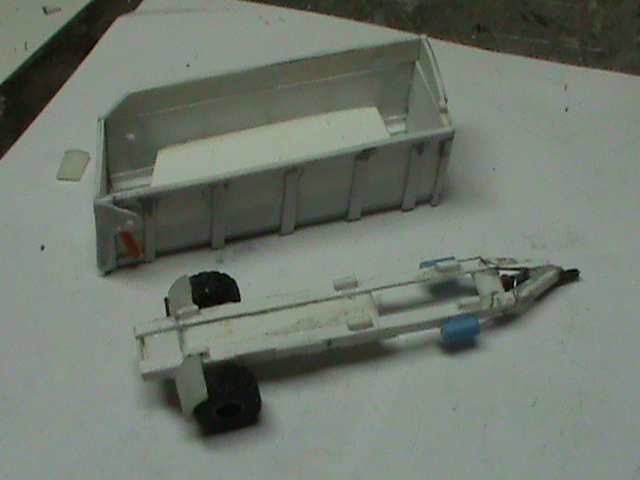

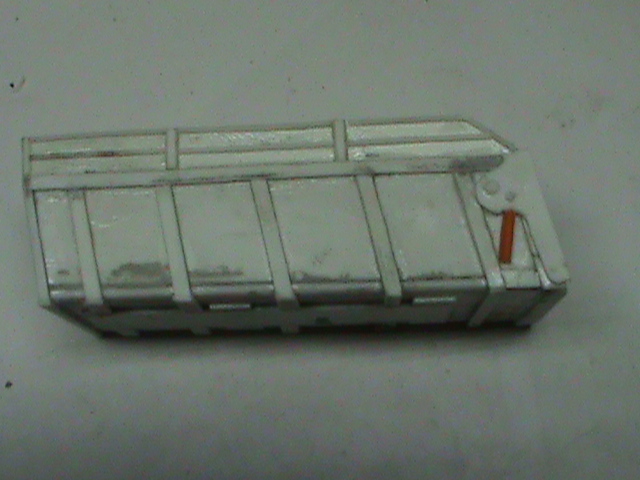

Il cassone è terminato, con tanto di sponda alta da un lato e frontale, chiusura posteriore con cilindri idraulici di sollevamento. Manca solo una bella mano di Primer e la verniciatura definitiva.

Immagine:

135,33 KB

Il telaio ha ricevuto i parafanghi posteriori, è in attesa della consegna del paraurti.
Poi anche questo verrà verniciato.

Immagine:

131,58 KB

Immagine:

142,21 KB

[badmax28]

Sbalorditivo come sempre Roy, bravissimo e bellissimo.......l'ultimo aggettivo era riferito chiaramente al carro

[roy67]

Grazie anche a te max. per domani inizierò la verniciatura.. E probabilmente vernicierò anche l'imballatrice.

[Edo Mazzo]

BELLISSIMOOOOOOOOOOOO

[MrMassy86]

Davvero stupendo Roberto, c'è solo da ammirare e imparare dalla tua bravura Massimiliano

[Capotrenogio]

Ciao, non sono mezzi agricoli in TT, ma un mio amico si e' costruito questo plastico agricolo in scala 1:32 che merita essere visto.
http://www.capotrenogio.com/modellismo-agricolo/


Capotrenogio'

[claudio]

Meraviglioso Roberto, non finisci mai di stupire.

Ciao

[roy67]

Grazie a tutti. Questa sfida in scala TT, ove non esiste nulla in commercio, ma è tuTTo da autocostruire, mi sta facendo fare una bella esperienza, che poi metterò a frutto nella scala H0. Scala regina della mia passione ferroviaria.

In attesa che si asciugi la prima mano di primer (sul carro dumper ed imballatrice), per poi essere verniciati, ho iniziato la costruzione dell'aratro. Ad onor del vero, ho iniziato lo studio costruttivo, e studio dei materiali da utilizzare. ma prima di tutto vorrei rendervi partecipi degli "studi" che ho fatto.

All'inizio della discussione, parlando delle macchine agricole che avevo intenzione di costruire, accennai all'aratro per aratura profonda. Commisi un madornale errore (non ho esperienze di agricoltura).[:I]

Ovviamente, studiando il da farsi, ho dovuto studiare anche le lavorazioni agricole, e studiare processi, tempi d'esecuzione e macchine utilizzate.
Bene, è emerso che non è possibile fare l'aratura profonda nell'ambientazione del modulo.
Considerando che in un altra coltura dello stesso modulo vi sarà una mietitrebbia, significa che l'ambientazione è fra fine giugno e metà luglio (periodo della raccolta dei cereali tipici emiliani).
L'aratura profonda viene eseguita invece in autunno inoltrato per preparare le colture alla semina invernale/primaverile. Questa viene eseguita con aratri a 2 -3 vomeri, che scendono nel terreno talvolta fino ad 1 mt. Ma per fare ciò serve il terreno umido e morbido. Condizioni che non si trovano certamente ad inizio estate, ma dopo le prime copiose piogge autunnali.
L'aratura che viene eseguita dopo la mietitura è un aratura poco profonda (circa 50-60 cm) che serve a dissodare e preparare il terreno alla coltivazione di foraggio per le riserve invernali, approfittando del bel tempo (forse) che si avrà fino all'autunno. Quest'aratura può avvenire anche a 9-12 vomeri, dipende dalla consistenza e durezza del terreno (in estate è secco e duro). Per fare ciò servono anche trattori con immense "scuderie di cavalli" sotto al cofano.

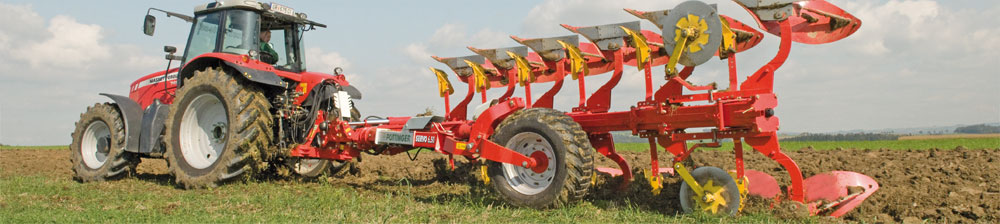

Chiarito questo concetto, ho optato per la costruzione di un aratro reversibile esavomere per aratura superficiale, tipo quello della foto che segue.

Immagine:

75,2 KB

la profondità di aratura viene data non dalla spinta del trattore sulle leve di sollevamento, ma, essendo pesante circa 3 tonnellate, ha una ruota di supporto, che funge da appoggio durante il viaggio, e da regolatore di profondità durante l'aratura. Infatti, tramite cilindri idraulici, tale ruota può salire o scendere.

Questa costruzione, date le minute e delicate dimensioni, sarà interamente (o quasi) in ottone saldato.

Riporto le dimensioni tecniche dell'aratro vero:

Lunghezza totale: 7,2 mt
Dimensione telaio: tubolare 180x180
Altezza telaio da terra: 80 ct
Distanza tra i corpi: 102 cm
Dimensione delle bure: 80x35 cm
Larghezza di lavoro: 58 cm per vomere
Peso: 3610 kg

[FRANCO]

Sei come Leonardo non finisci un'opera che gia' pensi a qulle successiva.... a quando i CODICI ROY da tramandare ai posteri per documentare cotanta bravura?????
Ottimo come al solito.
Ciao Franco

[Andrea]

... che poi metterò a frutto nella scala H0. Scala regina della mia passione ferroviaria....

Ma lascia perdere....

Scherzi a parte, complimenti davvero.

[dilan]

Non ci sono altre parole...bellissima riproduzione!

[Egidio]

Sbalorditivo, Roberto !! Lavoro pregievole..... Saluti. Egidio.

[roy67]

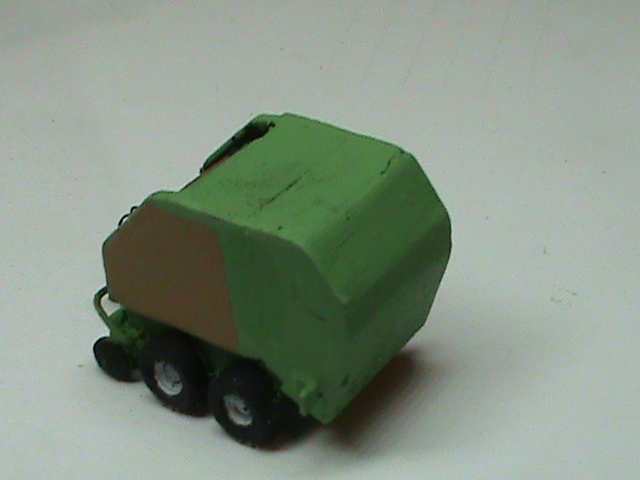

Mancano ancora alcuni piccoli ritocchi, ma direi che sono pronti.. (quasi).

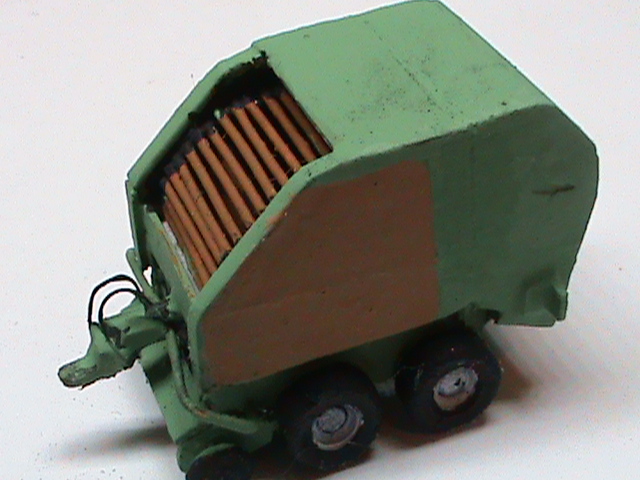

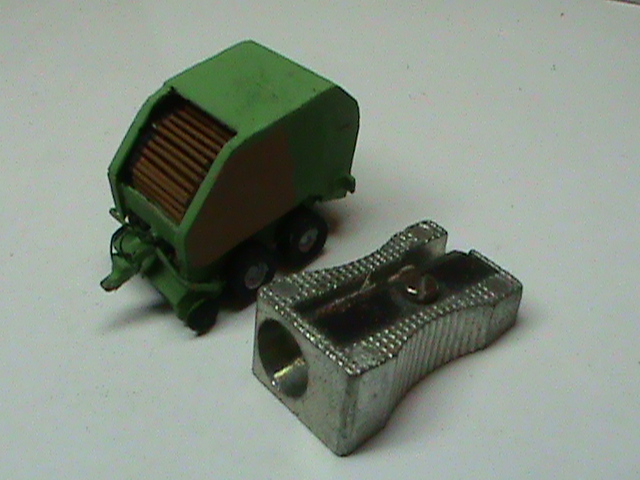

Imballatrice:

Immagine:

148,94 KB

Immagine:

129,04 KB

Immagine:

142,06 KB

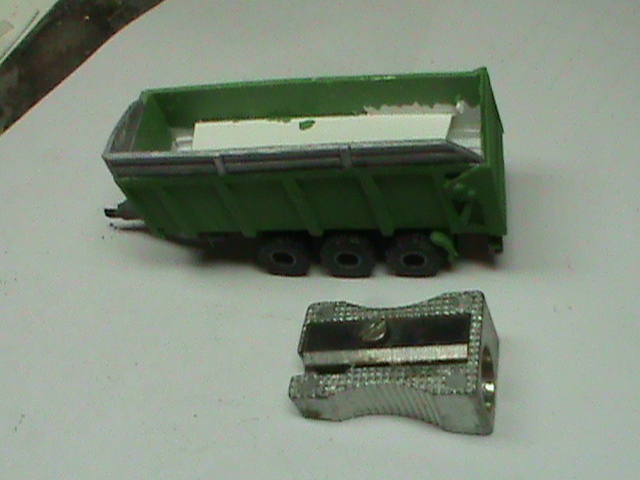

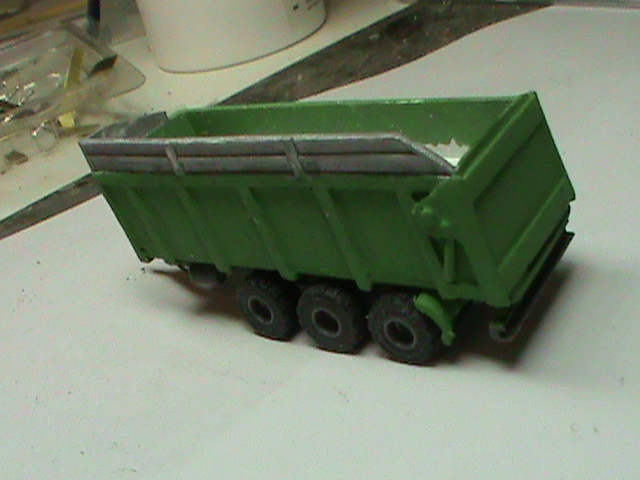

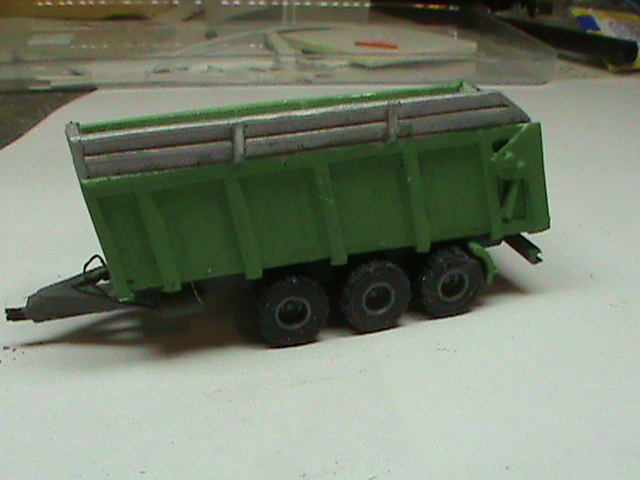

Carro dumper:

Immagine:

149,32 KB

Immagine:

146,89 KB

Immagine:

140,39 KB

[Riccardo]

Roberto, posso chiedere?
Ma dove trovate questa cancelleria? ANDREW le matite giganti e tu il temperino gigante ......



STRAORDINARIO !!!

[liftman]

Ma dove trovate questa cancelleria? ANDREW le matite giganti e tu il temperino gigante ......
STRAORDINARIO !!!

A me pare un temperino qualsiasi, di straordinario vedo però il rimorchio e l'imballatrice

[roy67]

Straordinari.. Non esageriamo.
E poi, Riccardo... L'imballatrice l'hai tenuta anche in mano a Bergamo.... Quindi, temperini giganti....

E' ovvio che hanno bisogno ancora di alcuni piccoli ritocchi di vernice. Poi il carro verrà riempito con il grano scaricato dalla mietitrebbia. Ho già fatto alcune prove di granulometria... Funziona.. funziona... Poi, quando sarà il momento, ne parlerò.

Nel frattempo ho iniziato l'aratro...

Aratro reversibile esavomere

Questa è un impresa ben più complessa.

Per prima cosa ho dovuto calcolare (dai dati già postati in precedenza) le dimensioni in scala 1:120.

Ho poi dovuto creare un grafico guida per ricavare le misure ed inclinazioni dei vomeri.
- Distanza fra le bure (stanghe che supportano il vomere) 102 cm
- Larghezza massima di lavoro 58 cm (è regolabile, ma 58 è alla massima ampiezza di lavoro).

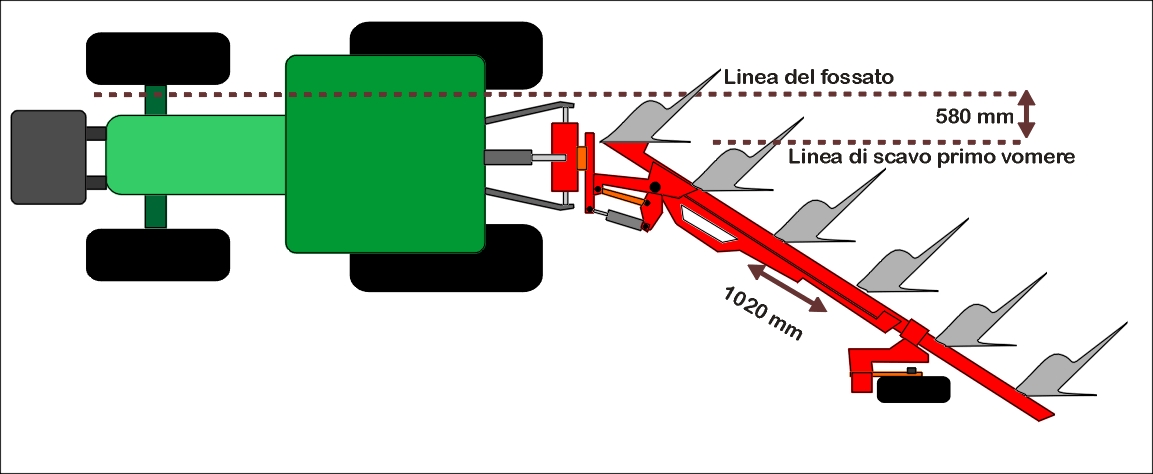

Ne è uscito il seguente schema:

Immagine:

148,24 KB

Da questo ho iniziato a calcolare le dimensioni dei pezzi occorrenti (dietro il tempera-matite s'intravede la griglia del grafico creato).

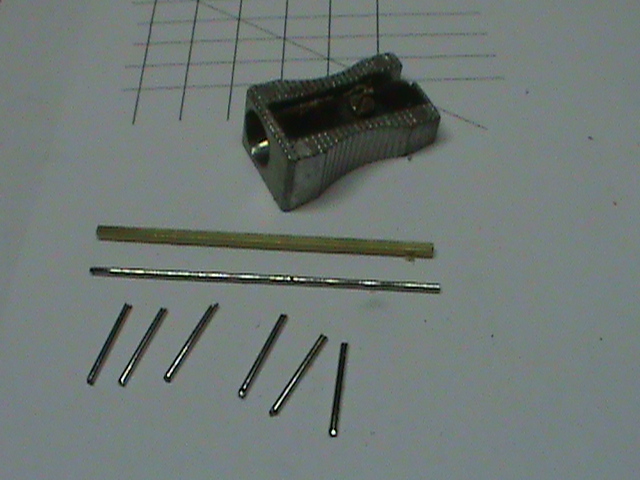

- Profilo in ottone a sez. quadra 1,5x1,5 (da 1,2 non l'ho trovato).
- Filo di ottone crudo da 1 mm
- foglio in ottone da 0,5 mm

Immagine:

135,1 KB

Ho subito creato una dima per la forature e saldatura del telaio:

Immagine:

152,29 KB

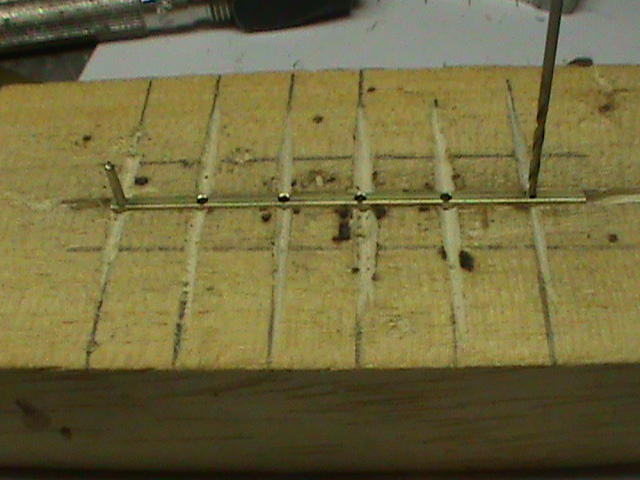

Ed ho forato il profilo quadro, a distanza di 8 mm, la sede delle bure.

Immagine:

143,89 KB

Ho quindi infilato il filo da 1 mm e saldato, lasciandolo sporgere da entrambi i lati 4 mm.

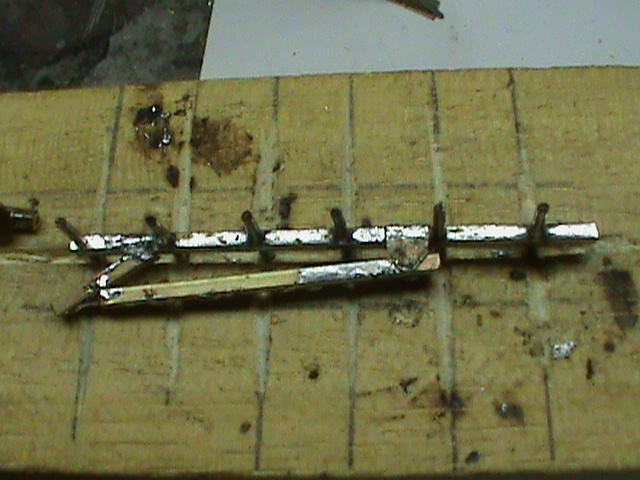

Ho poi saldato la barra di angolazione e creato, con micropezzi di foglio d'ottone, i "fazzoletti" di supporto.

Immagine:

141,36 KB

Dalla foto s'intravede (molto poco a sinistra) che anche il rotore del ribaltatore idraulico (creato con una rondella d'ottone da 2,5 mm) è pronto alla saldatura.

[Edo Mazzo]

Grande, Sarà meraviglioso

Complimenti.....[:I][:I][:I]

Ps.gli altri finiti sono fantastici :geek:

[AXEL]

Complimenti.Sei veramente in gamba

[adobel55]

Bravo Roberto,
puoi aprire una rivendita di macchine agricoli la "AgriRoy" diversificare le attività fa bene.
Complimenti.
Ciao.
Adolfo

[MrMassy86]

STRAORDINARIE raalizzazioni Roberto, i miei complimenti Massimiliano
