Progetto plastico di Nano 0389

[Nano0389]

Ciao a tutti, eccomi con il mio progetto di plastico. Iniziamo con le info di base.

Scala: Ho

Epoca: dalla fine degli anni 80 fino ad oggi (Fine Epoca IV - V - VI)

Ambientazione italiana in riva al mare (tipo Liguria) o linea di pianura (tipo Emilia Romagna)

Il traffico e di qualunque tipo delle FS (IC,merci, regionali,...)

L'alimentazione del plastico sara analogica per i treni ed anche i deviatoi. Se ci arrivo, proverò a collegare i segnali con i binari.

I binari saranno dei Peco Cod 100, perché ho dei vecchi rotabili e voglio fargli girare un po.

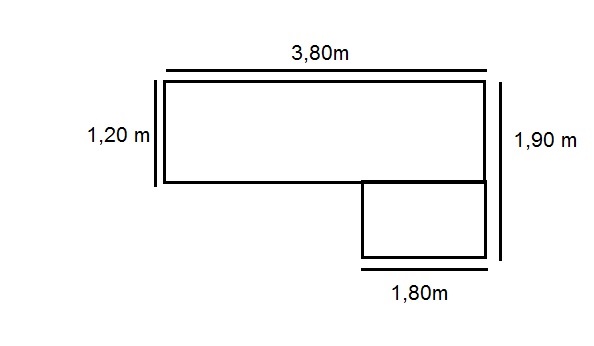

Parliamo dell'ingombro del plastico che potete vedere sotto sull'immagine:

Immagine:

14,46 KB

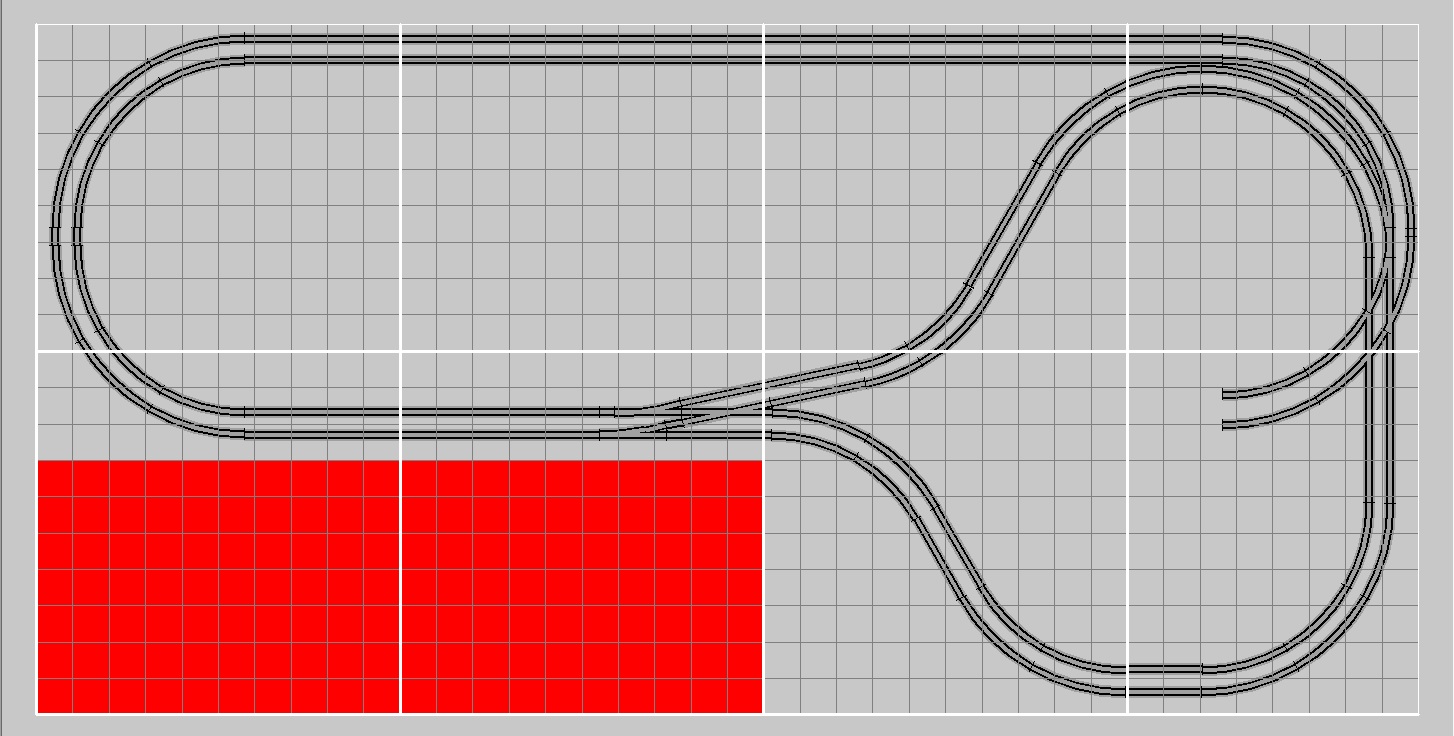

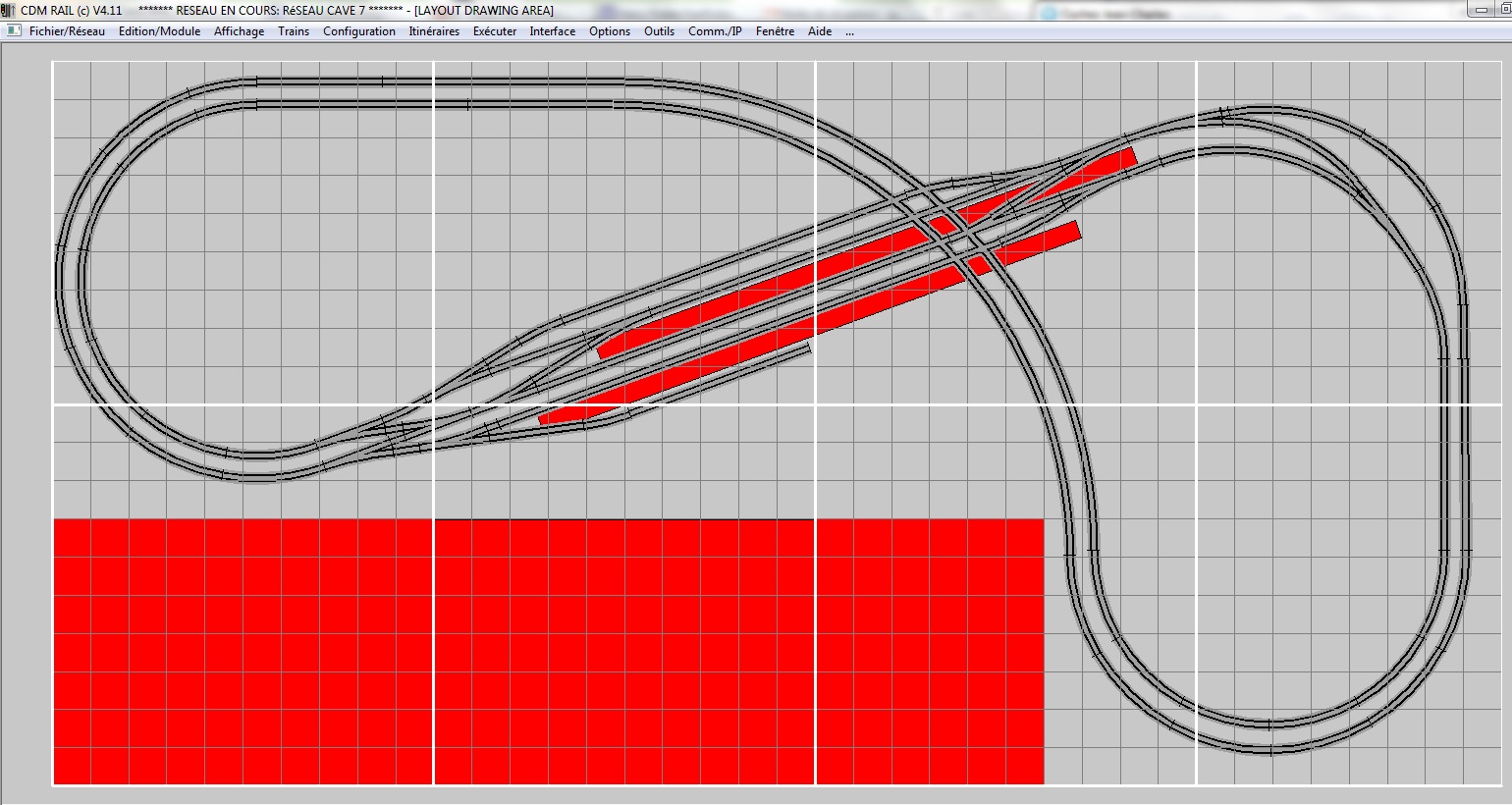

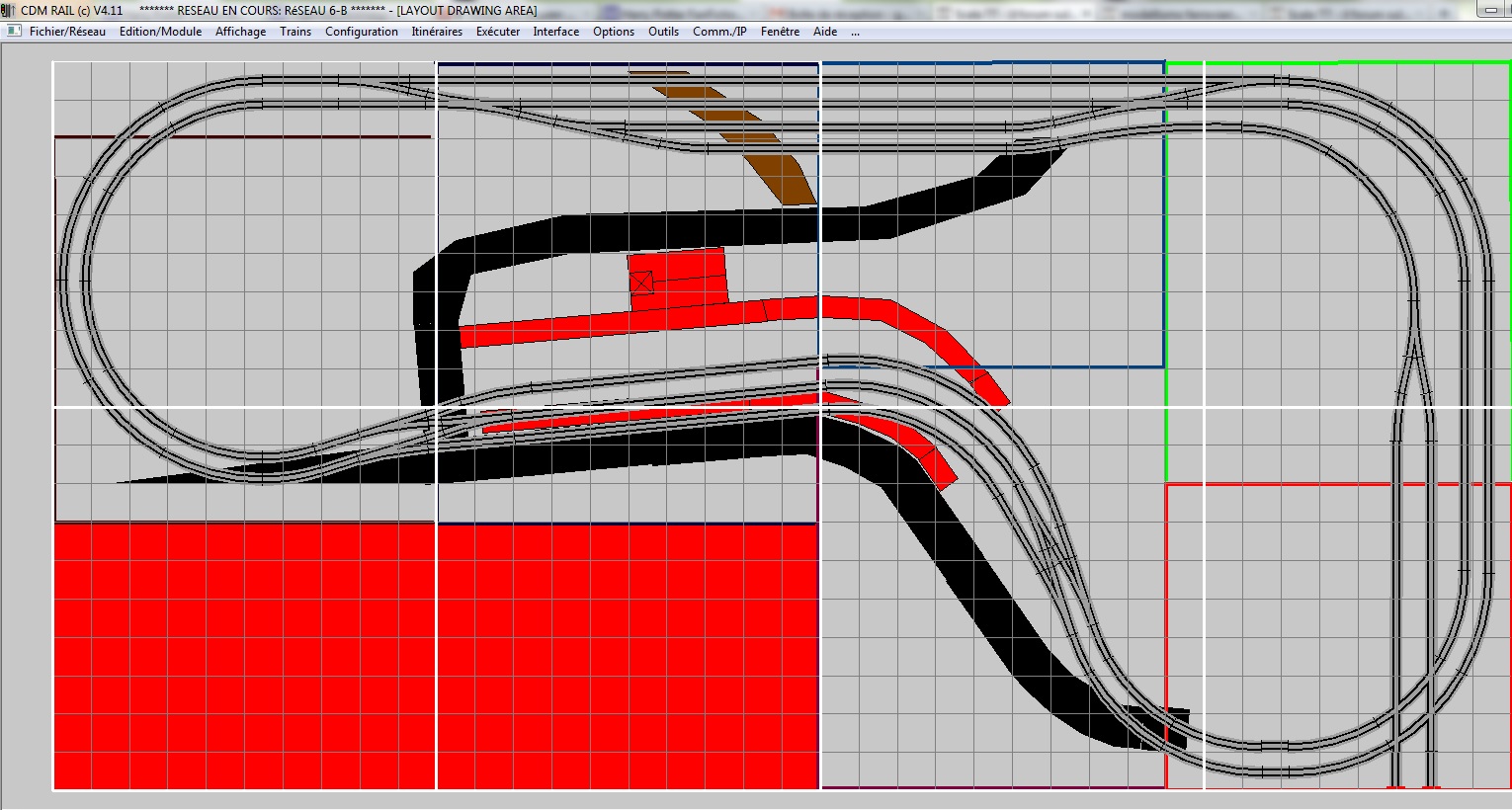

Ecco due impianti che ho creato pero non mi soddisfano molto. Sono stati disegnati con un software francese che si chiama CDM rail. Per il momento solo i binari sono rappresentati


Immagine:

348,22 KB

Su questo circuito l'altezza dei binari visibili è +15cm. Pero non mi piace perché mi sembra che la curvatura dei binari della stazione è troppo importante et non è realistica.


Immagine:

327,7 KB

Per quest'altro la stazione mi pare un po troppo grande et non so come fare il paesaggio.

Con le dimensioni del plastico, la lunghezza dei treni sarà al massimo di 4 vetture et 1 locomotive. Se avete altre idee di tracciato, o alcuni consigli da darmi saro molto contento di studiali.

Vi ringrazio in anticipo
Ciao Giuliano

[MrMassy86]

Ciao Giuliano, hai all'incirca le misure che ho io, entrambi i progetti non sono male, ma se non sei soddisfatto qui ci sono ottimi modellisti che sicuramente di daranno i giusti suggerimenti

Sicuramente l'hai gia visto, qui ci sono vari progetti di tracciato

http://www.scalatt.it/bottega%20plastic ... cciati.htm

Forse trovi quello che più ti soddisfa

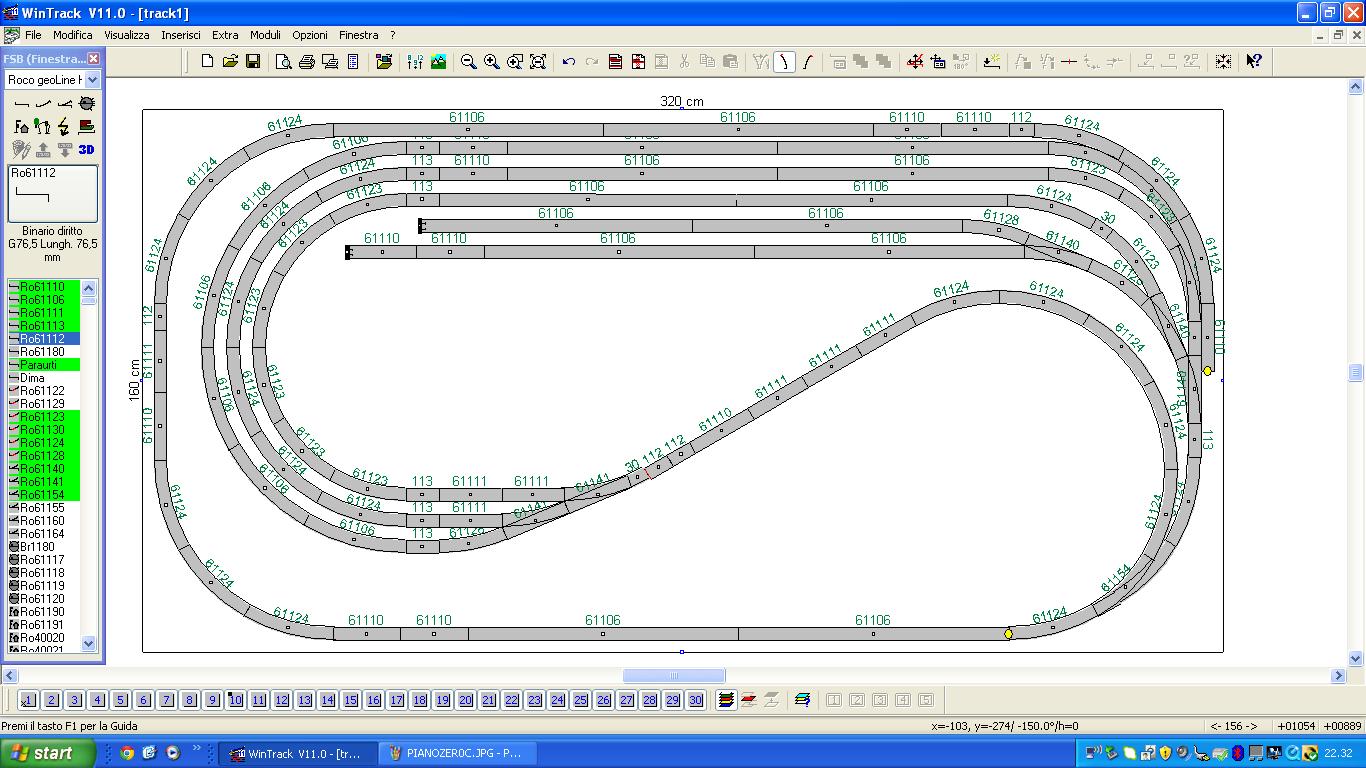

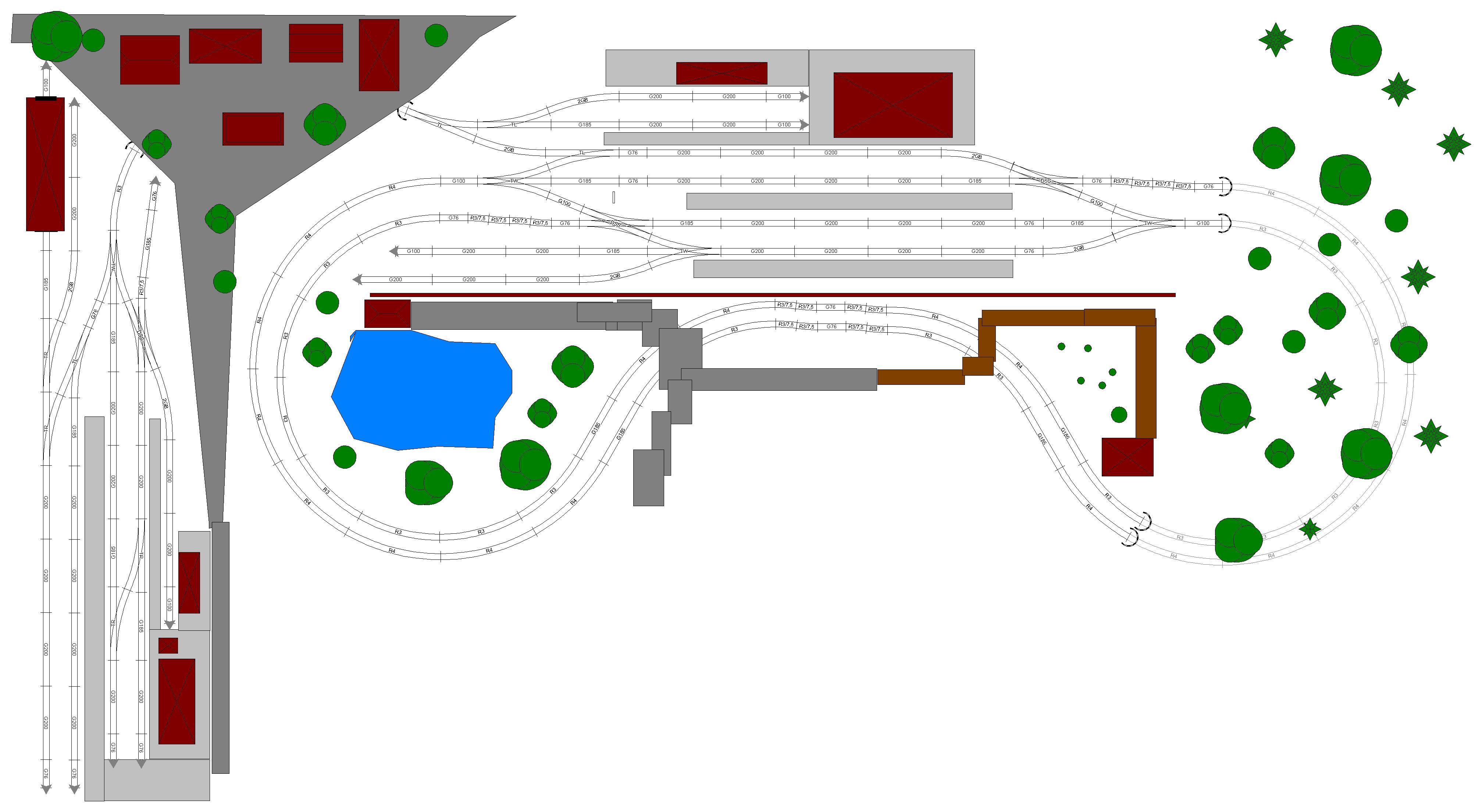

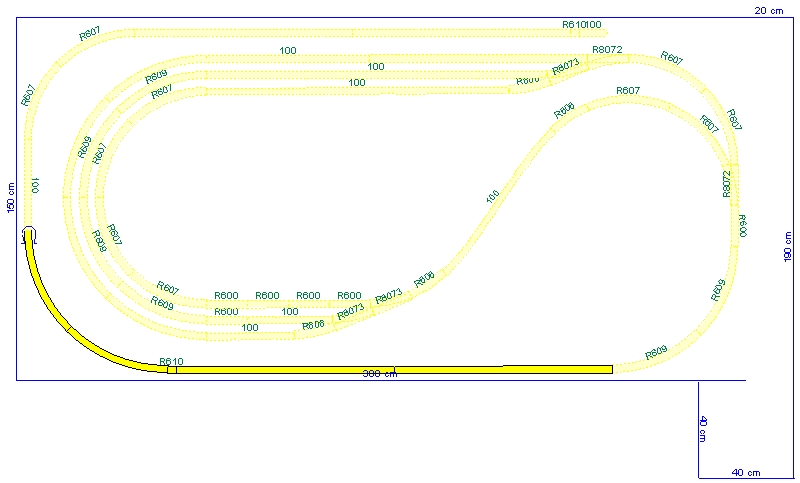

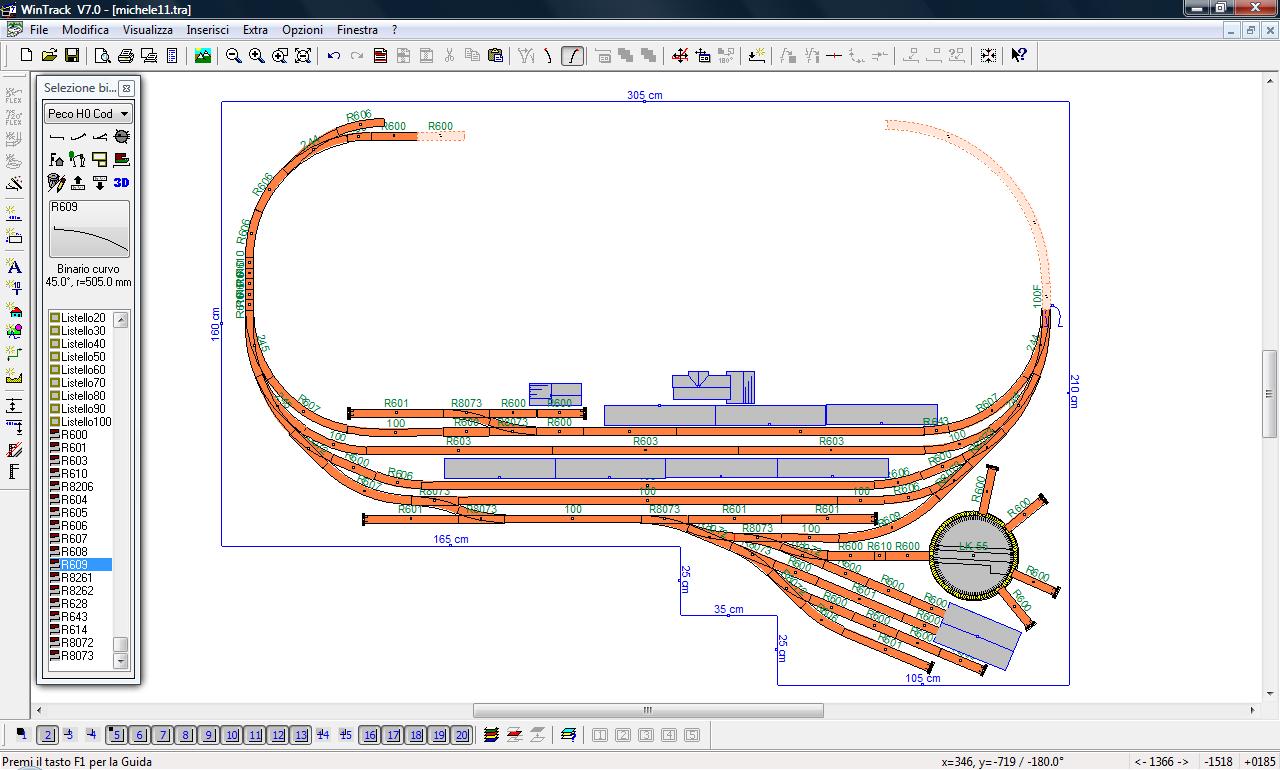

Mi permetto considerando le misure di inserire il progetto del mio impianto, io l'ho sviluppato con i Geoline, ma le misure sono molto simili, potrebbe esserti di aiuto per alcuni spunti

Immagine:

574,69 KB

Ciao e buon lavoro Massimiliano

[gian paolo cardelli]

Ciao, con uno spazio del genere mi orienterei su una linea a binario singolo con una diramazione per un'industria da piazzare nell'angolo in basso a destra, magari una ferroviaria (cosa a cui non pensa mai nessuno...), cosi' da poterci giustificare la presenza di QUALSIASI rotabile... chiaro il senso, immagino...

[Edo Mazzo]

Buona fortuna.... aspetto le immagini

[Docdelburg]

I tuoi spazi e la loro forma mi fanno venire in mente un bel progetto di un utente di un altro forum, tale "miramare".
Avevo salvato alcuni suoi schemi e te li propongo come spunto.

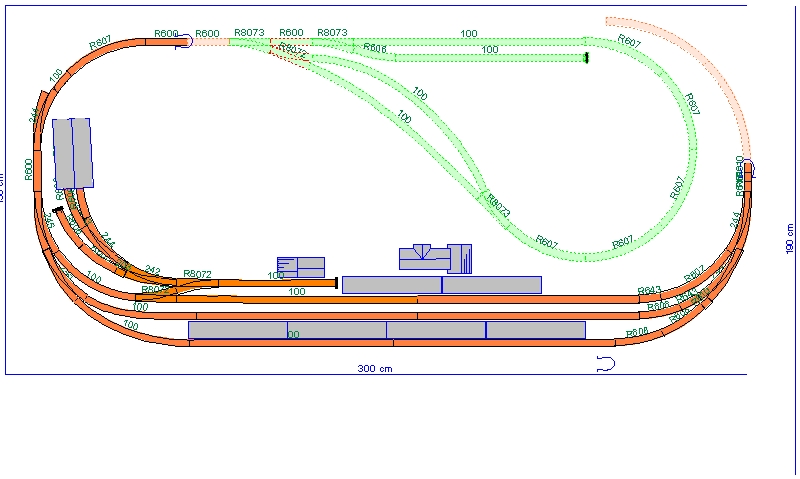

E' un plastico su tre piani: al piano inferiore c'è un cappio di ritorno con una discreta stazione nascosta a tre lunghi binari.
Da qui parte una lunga rampa che al davanti propone un discreto tratto di passerella.

Immagine:

131,81 KB

Al termine della rampa c'è una curva che immette in una stazione a più binari. Al lato destro in basso c'è un bel deposito di loco con piattaforma.

Immagine:

151,92 KB

I treni che transitano provenienti dal cappio e vanno verso sinistra possono essere instradati in due direzioni: verso un altro cappio sullo stesso piano della stazione principale, nascosto da un promontorio, oppure verso una stazione di testa al terzo livello.
In questa immagine si vede il cappio superiore quando ancora la stazione principale non era stata completamente sviluppata.

Immagine:

153,22 KB

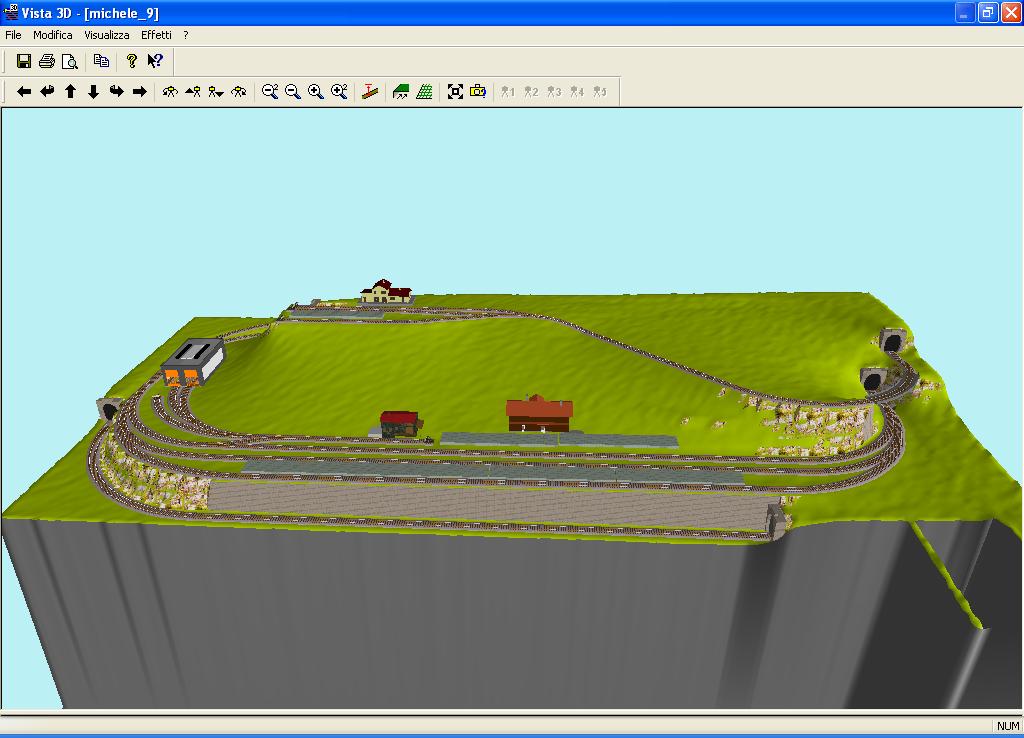

In quest'altra immagine 3D si vede invece la stazione di testa in alto a sinistra, sempre nelle prime edizioni del progetto

Immagine:

88 KB

Il tracciato è a binario singolo come suggerito da Gian Paolo e sul lato destro in basso, al posto del deposito, ci puoi fare altro sempre come suggerito.
Questo è un progetto molto giocabile e già realizzato con piacere dall'autore che spero un giorno ci vorrà leggere anche in questo forum.

[Nano0389]

@ Ciao Massy ti ringrazio per i tracciati proposti. Ne approfitto per felicitarti per il tuo plastico che e veramente una meraviglia. Quello che mi piace di più è l'invecchiamento dei rotabili e i piccoli particolari che stai aggiungendo

@Ciao Gian paolo, rifletterò su questa soluzione di binario singolo con uno o due punti di "falso doppio binario" dove i treni potranno incrociarci fuori de la stazione

@Ciao doc Il progetto che mi hai proposto è veramente interessante, e mi piace un bel po anche se trovo la stazione un "po troppo completa" ma ho gia in mente alcune modifiche come una specie di falso binario ad esempio sulla linea singola al piano zero. Pero ho una domanda, mi sapresti dire fino a quale altezza va il plastico ? perché se non dico bugie mi sembra che tra alcuni livelli bisogna aver al minimo 80mm

@Edo: Ciao edo per le prime foto bisognerà aspettare un po per il momento c'è solo il telaio di costruitto

[MrMassy86]

@ Ciao Massy ti ringrazio per i tracciati proposti. Ne approfitto per felicitarti per il tuo plastico che e veramente una meraviglia. Quello che mi piace di più è l'invecchiamento dei rotabili e i piccoli particolari che stai aggiungendo

Ti ringrazio Giuliano per i complimenti sul mio lavoro, sono contento che ti sia piaciuto Bona progettazione, seguiro gli sviluppi Massimiliano

[Docdelburg]

@Ciao doc Il progetto che mi hai proposto è veramente interessante, e mi piace un bel po anche se trovo la stazione un "po troppo completa" ma ho gia in mente alcune modifiche come una specie di falso binario ad esempio sulla linea singola al piano zero. Pero ho una domanda, mi sapresti dire fino a quale altezza va il plastico ? perché se non dico bugie mi sembra che tra alcuni livelli bisogna aver al minimo 80mm

Meglio qualcosa in più degli 80 mm, perchè nella stazione nascosta, là sotto, ogni tanto ci devi infilare le mani per manutenzione o recupero veicoli sviati.
Mi ero fatto un'idea tempo fa con uno spazio ipotetico di 320x160 e con una rampa a pendenza media dell'1,9% sono arrivato a 135 mm tra i piani del ferro delle due stazioni (nascosta e principale). Eccoti gli schemi che mi ero fatto.

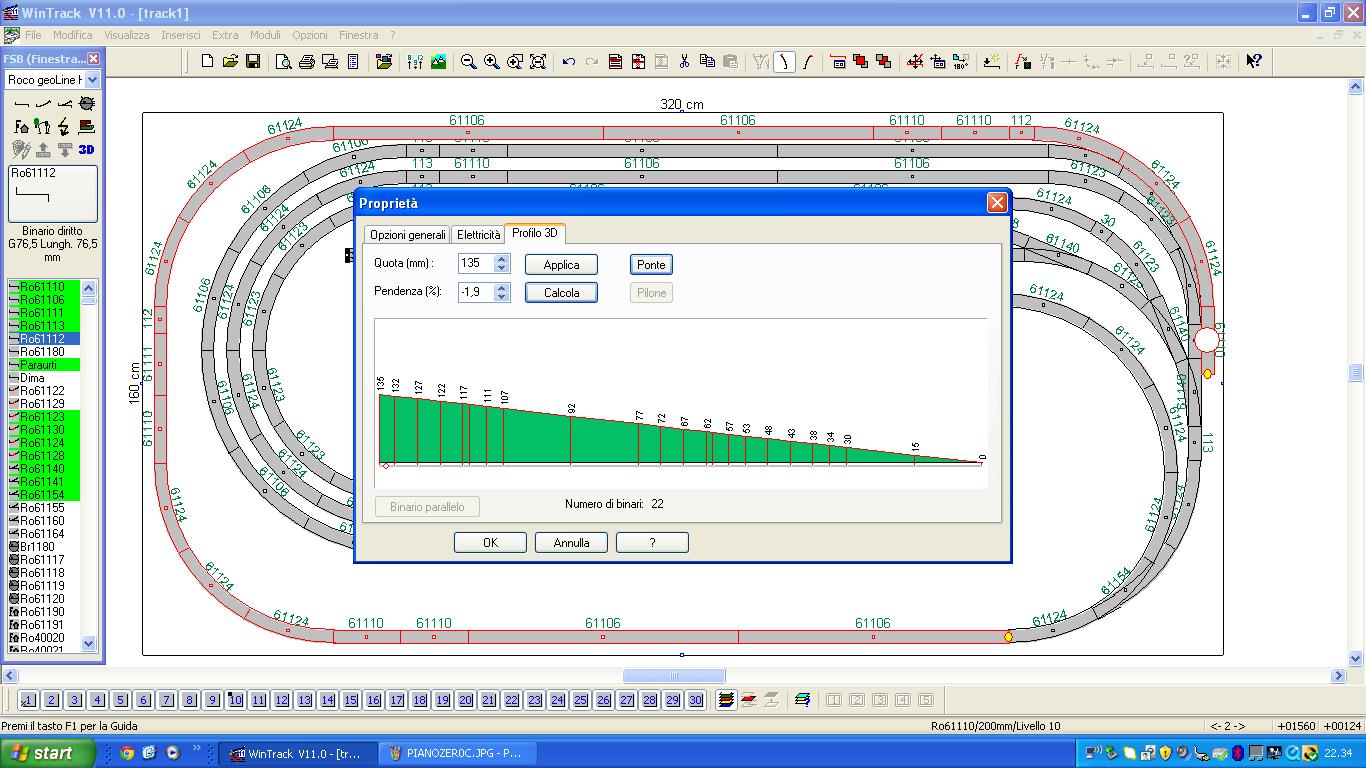

Immagine:

184,38 KB

Immagine:

192,55 KB

Il terzo livello, quello superiore, può essere alto appena a sufficienza perchè i binari, scavalcandosi, lascino una luce utile giusto di 70-75 mm.

[Nano0389]

Ciao a tutti,

Doc ti ringrazio per la risposta riguardo al l'altezza tra i livelli di binari.

Ho riflettuto tutta la settimana ed ecco quello che ho pensato, ho due versioni quella con doppio binario ed un altra con un binario singolo che assomiglia molto alla prima.

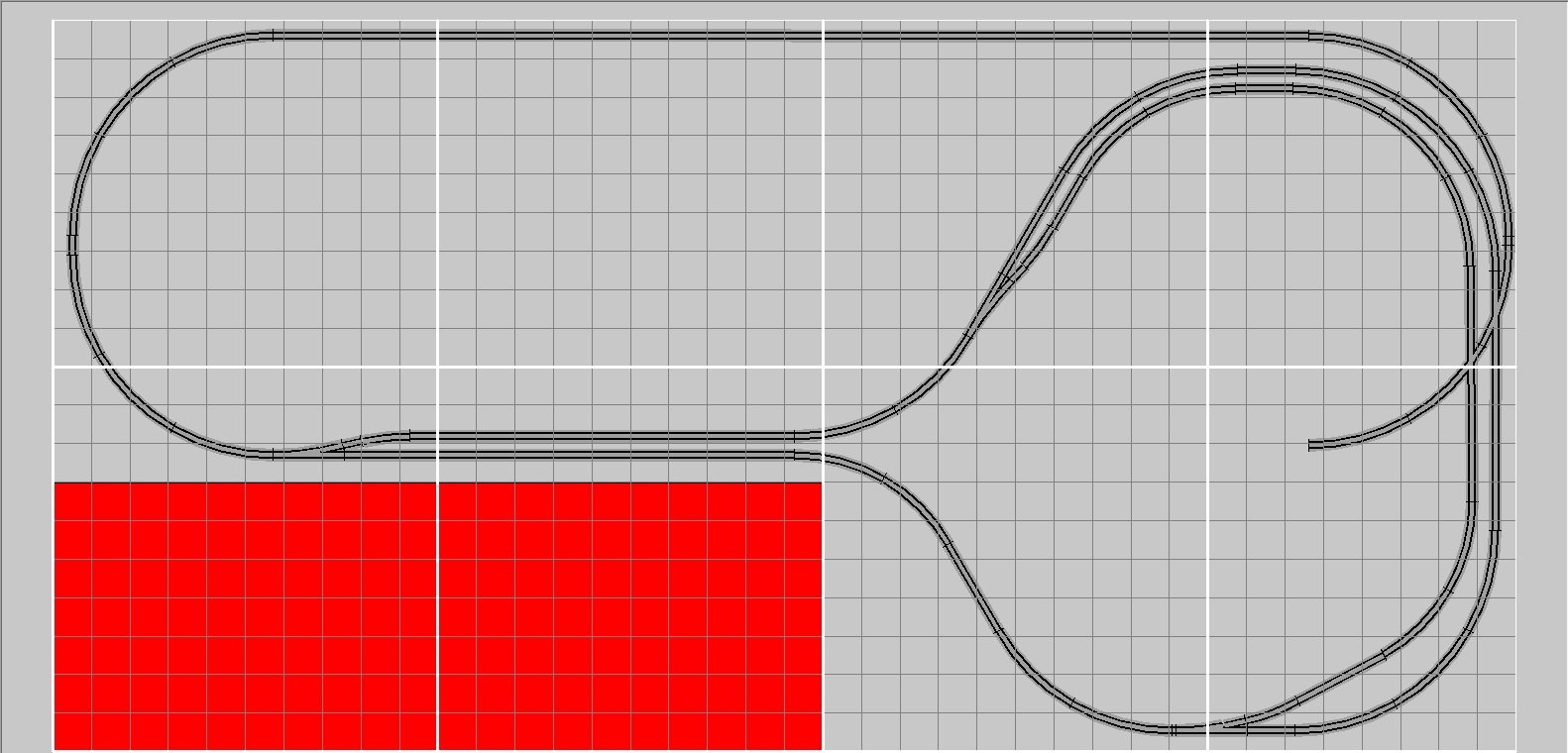

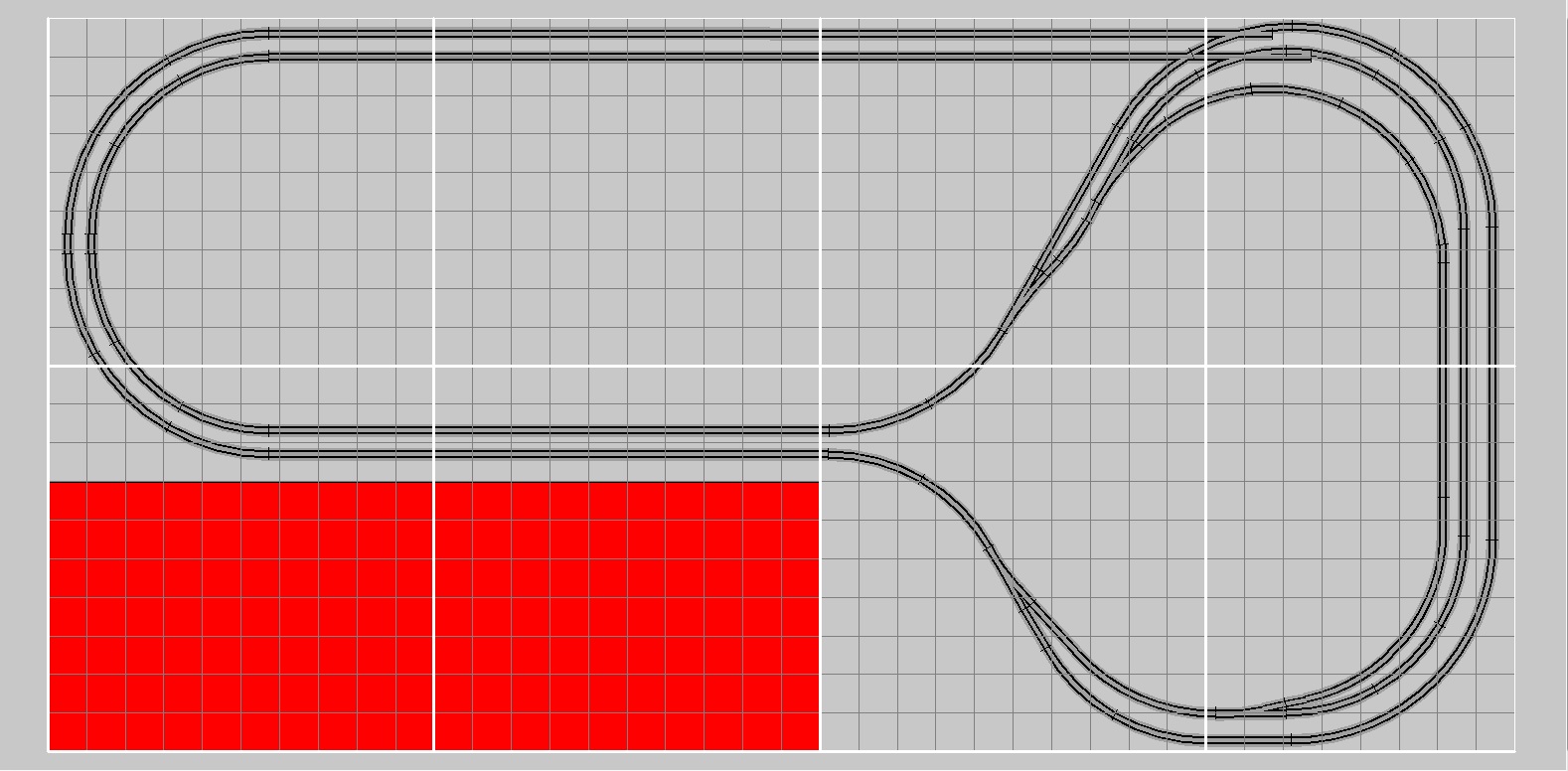

Questa e la prima versione del Livello 0 con una piccola stazione nascosta composta da tre binari in curva.

Immagine:

246,23 KB

Questa seconda versione del livello 0 non ha nessuna stazione nascosta anche se secondo il binario scelto l'altro puo servire di fermata.

Immagine:

240,19 KB

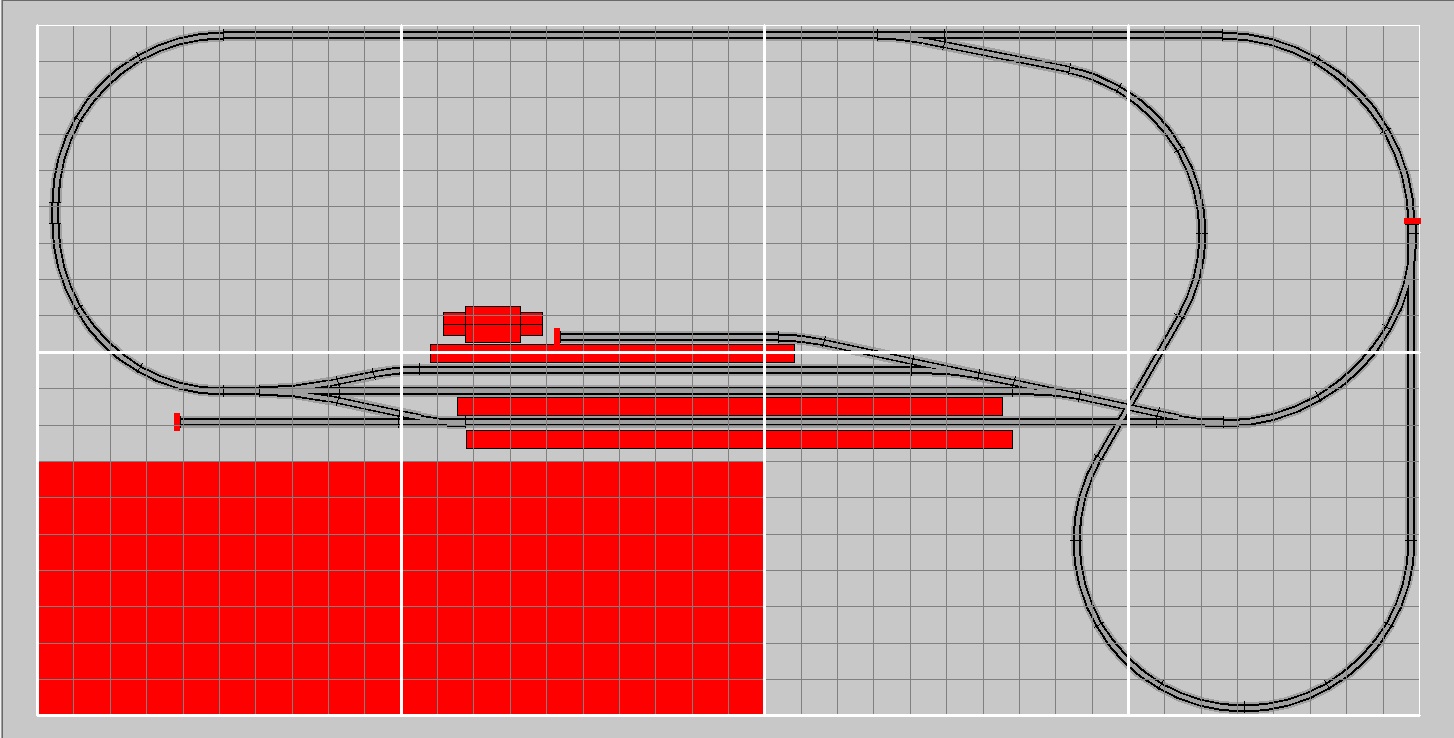

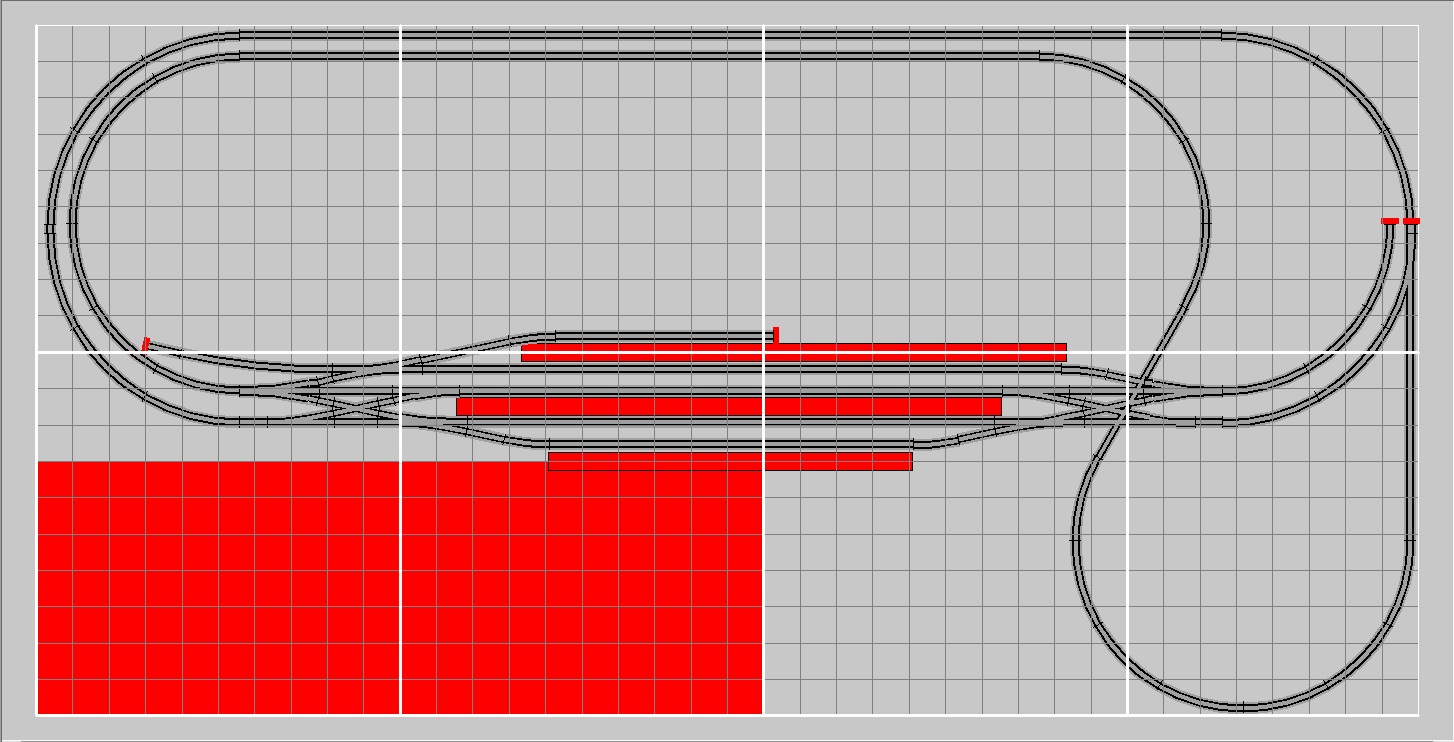

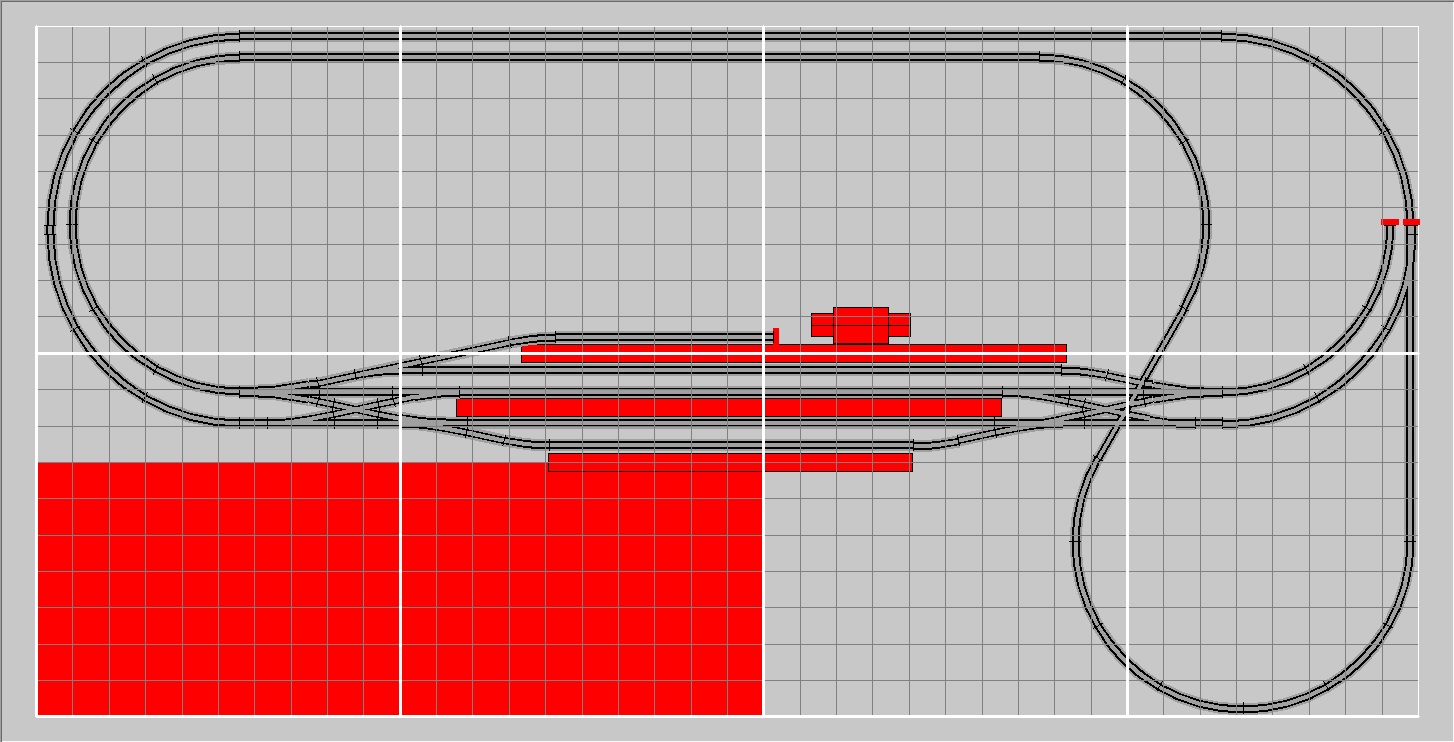

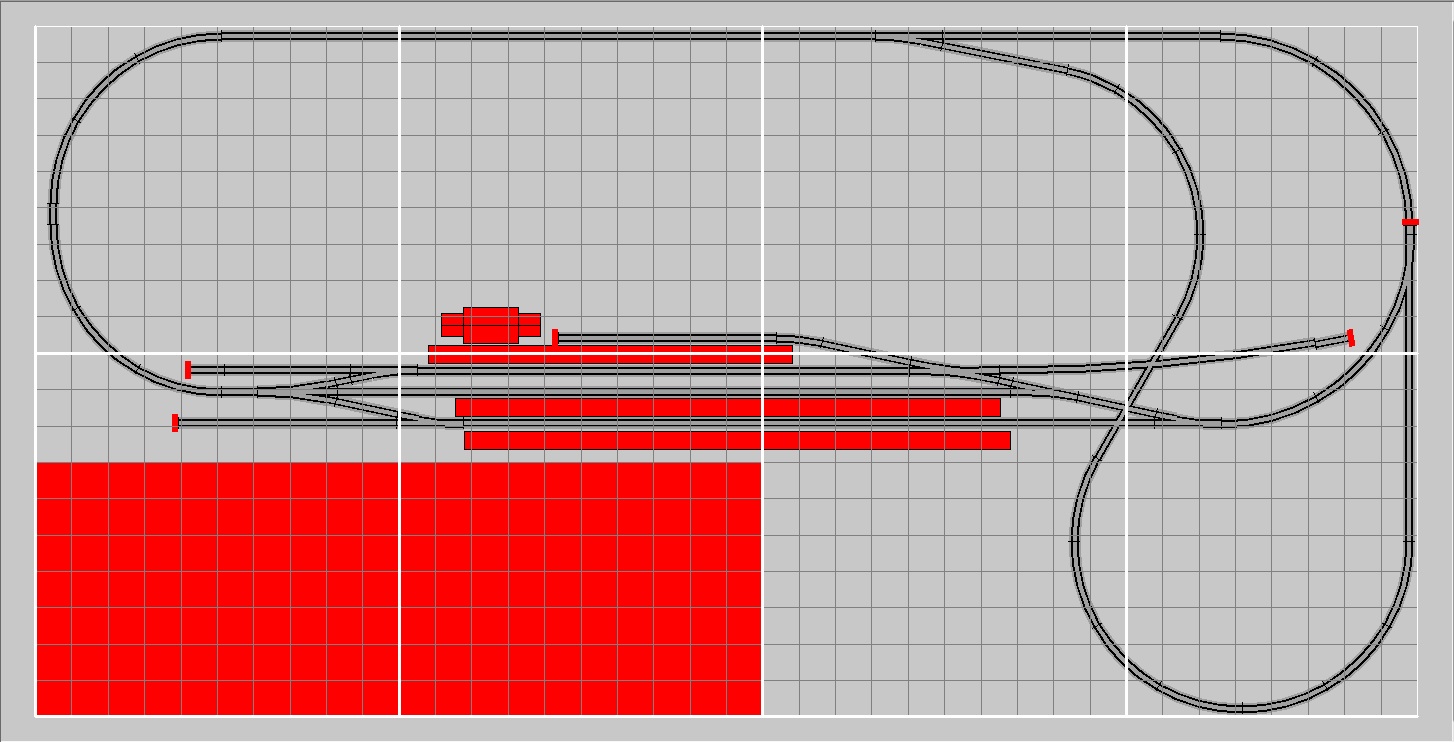

Quest'immagine mostra la stazione (+130mm) ed il cappio di ritorno al livello due (+260mm)


Immagine:

237,97 KB

Le pendenze non superano il 2%

Versioni binario Singolo

Immagine:

227,85 KB


Immagine:

224,55 KB

Ditemi cosa ne pensate e se devo fare alcuni ritocchi

Ciao Giuliano

[MrMassy86]

Sono belli entrambi i progetti Giuliano, in quello a doppio binario sceglierei il livello 0 con la stazione nascosta, e in quello a singolo se ci sta aggiungerei più binari sempre nella stazione omabra

Comunque ti ripeto entrambi i progetti mi piacciono e sono ben fatti, scegli tu quello che più ti soddisfa Massimiliano

[saverD445]

Ciao Giuliano, devo dire che entrambi i progetti mi piacciono.

Nel progetto a linea singola aggiungerei un tronchino d sicurezza sul binario attiguo alla stazione, a sinistra sopra il triplo e sulla destra, al posto del deviatoio che porta al magazzino merci, metterei un deviatoio inglese in modo da fare un asta di manovra per i carri senza finire sul binario di corsa, la stessa cosa la devi prevedere nel progetto a due binari, l'asta di manovra per il magazzino merci.

[Nano0389]

Ciao Massi ti ringrazio questi due progetti mi piacciono molto anche se ho una piccola preferenza per il doppio binario.

Aggiungerò più binari sulla stazione nascosta pero non so fino a quel raggio di curva posso scendere. Mi sembrava che il raggio minimo dovesse essere uguale a 450 mm ma è possibile che mi sbaglio.
Spero che potrai metter alcuni aggiornamenti riguardo al tuo plastico presto.

Ciao Valerio,

Ti ringrazio per i consigli. La mia prima idea riguardo al "binario merce" non era del tutto per i cari merci, ma lo vedevo piuttosto come un binario dove un ALN o un ALE staziona e torna indietro facendo una specie di navetta con una stazione immaginaria. Mi sono basato su quello che vedo in Francia dove alcune stazioni passante hanno almeno due binari di questo tipo per fare la navetta con i regionali. Mi sembra che la stazione di Parma aveva lo stesso tipo d'installazione.

Pero l'idee di trasformalo in binario merce non e male pero non sono sicuro di avere capito tutto quello che intendevi. Se mi puoi fare uno schemino, saresti molto gentile
Ecco uno schema di quello che ho capito

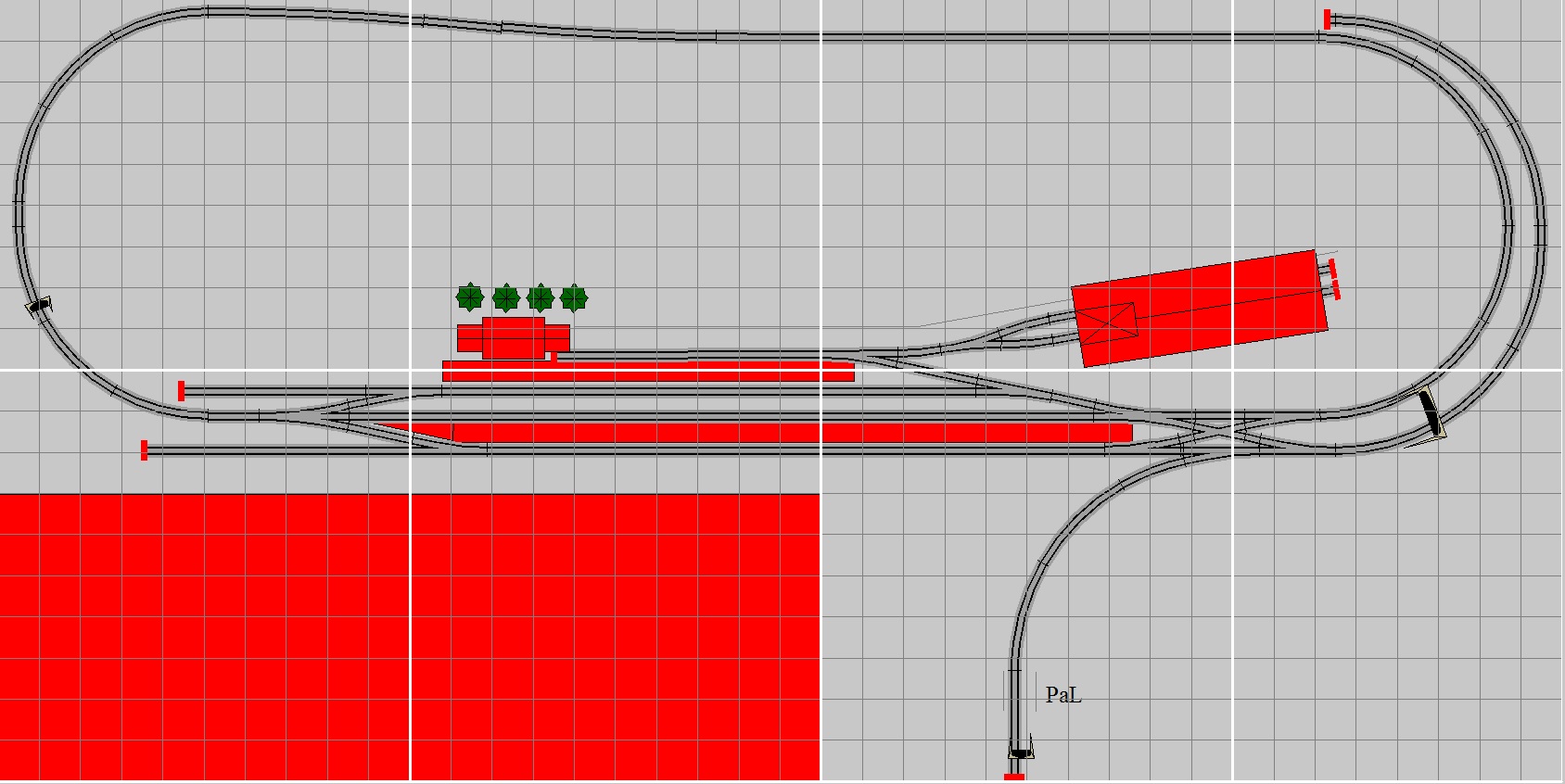

Schema per il binario singolo


Immagine:

221,77 KB

Schema per il doppio binario


Immagine:

244,22 KB

A presto
Giuliano

[saverD445]

Si Giuliano, hai colto al volo proprio ciò che intendevo.

In effetti mi devi perdonare, nel mio pensiero quel binario lo vedevo come relazionato ai merci e non ad un binario tronco per le Aln.

Va bene anche come l'hai immaginato tu...

[Nano0389]

Ciao Valerio,

Niente male, la tua idea di binario merci e molto interessante.

Penso aggiungerne uno a sinistra nella continuità del quarto binario. Mentre il binario tronco per le ALN sarà mosso a destra per potere aggiungere una rimessa per le ALN o e il loco-trattore. Metterò le immagini tra poco

Ancora grazie, per i consigli

Giuliano

[Nano0389]

Ciao a tutti,

Con un paio di settimane di ritardo ecco il progetto che secondo me sarà definitivo.

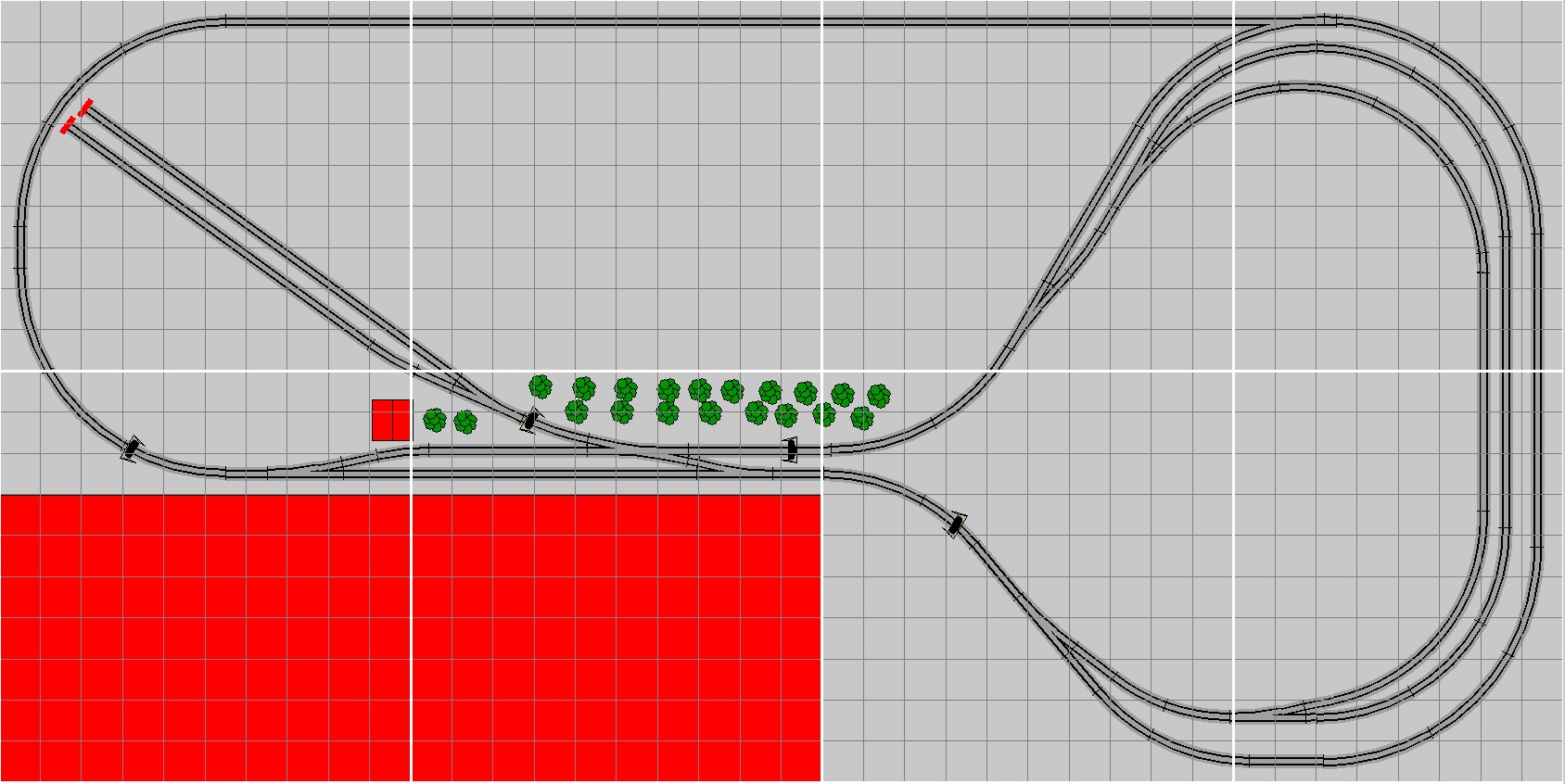

La prima foto è quella del livello 0 con la stazione nascosta a due binari e altri due tronchi


Immagine:

312,71 KB


La seconda e quella della stazione.
Un binario tronco per le navette, 3 di transito e due binari di garage per le ALN/ALE o il locomotore.
La linea che sfila giù sarà o per un binario merce o per dare l'illusione di un altra linea verso un mondo immaginario


Immagine:

277,72 KB


Ecco non ho niente di più da aggiungere, aspetto i vostri consigli o le modifiche eventuali

grazie a presto Giuliano

[Egidio]

Davvero un bel progetto ed un interessante lavoro da seguire passo dopo passo. Buon lavoro.
Saluti. Egidio.

[Nano0389]

Ciao a tutti dopo alcuni mesi di assenza del forum sono di nuovo presente. Ne approfitto per aggiornare il mio post.

Prima cosa, ho deciso di modificare completamente la mia idea di base per il mio plastico, perchè anche se mi piaceva molto il progetto che avevo raggiunto, mi sembrava un po troppo difficile da realizzare per un primo plastico e per le mie capacità.

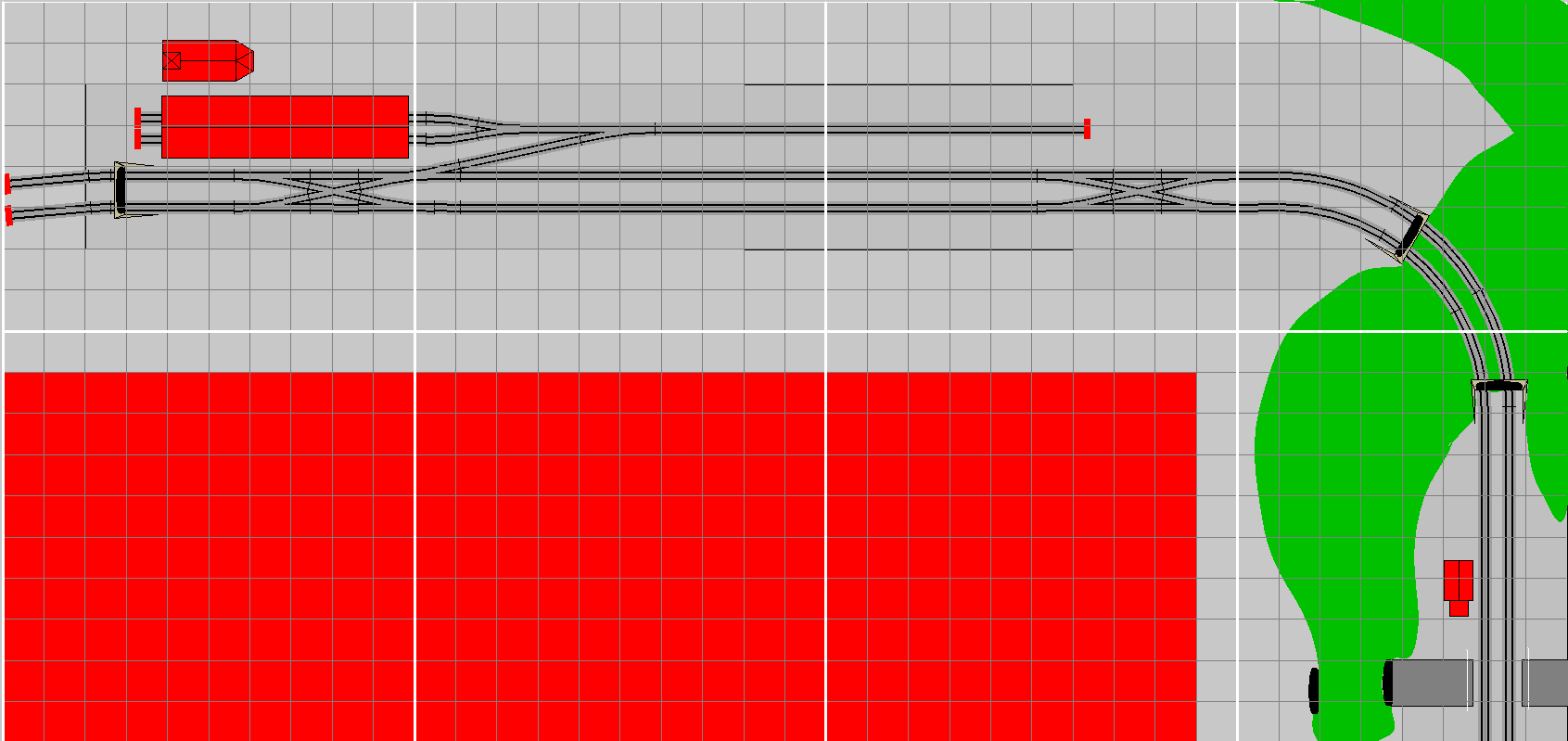

Ho dunque deciso di realizzare questo invece

Immagine:

89,43 KB

So che per il momento, c'è solo un doppio binario con nessuno giro possibile pero in un secondo tempo farro due moduli per i capi di ritorno che saranno smontabili.

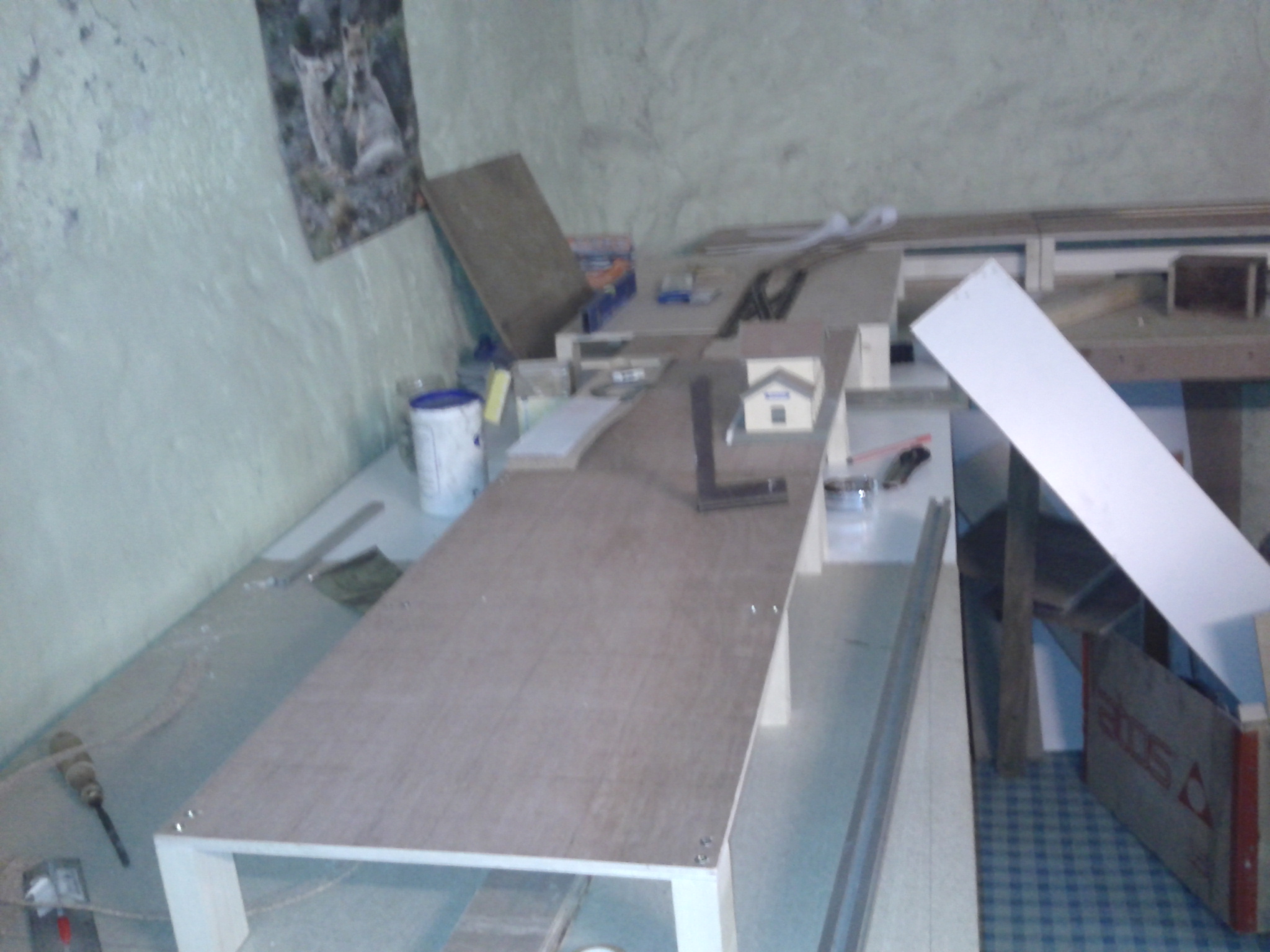

Ecco alcune foto del l'andamento del progetto.

Immagine:

654,04 KB

Immagine:

695,52 KB

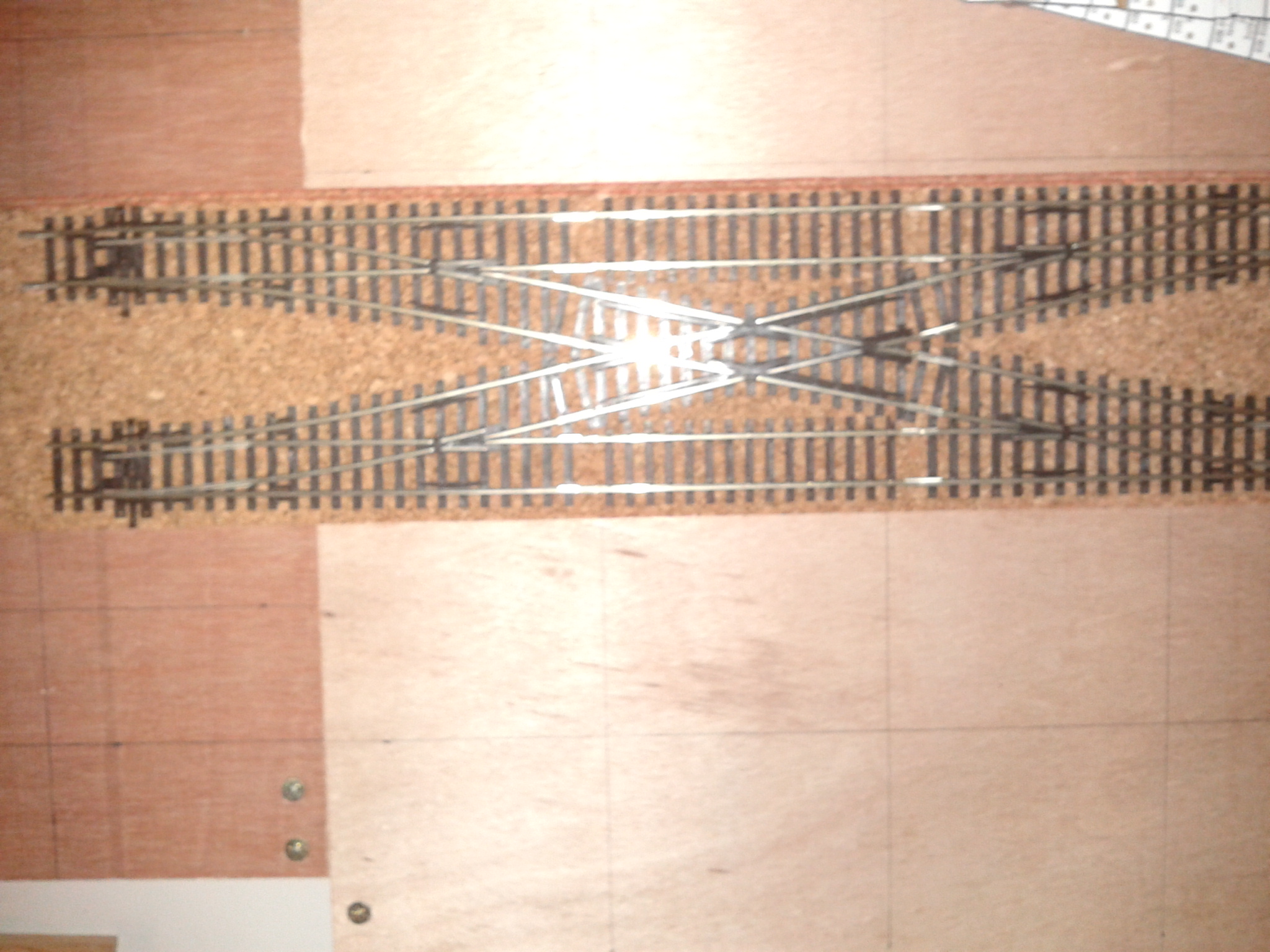

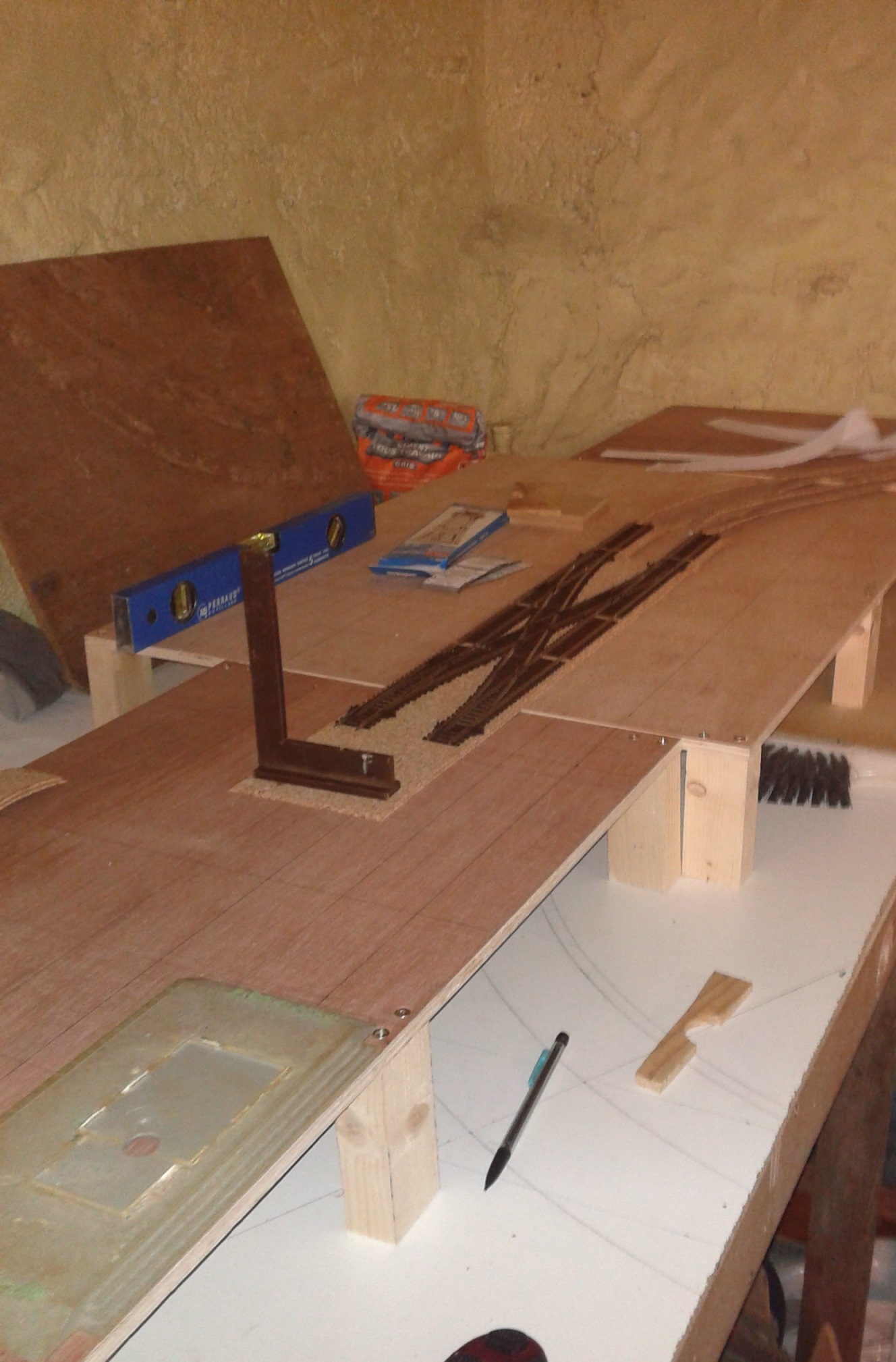

Ho alcune domande riguardo al sughero sotto i scambi come in questo caso :

Immagine:

873,13 KB

Prima domanda: Per la massicciata, fatte dei tagli nel sughero vicino ai scambi ho lasciate pure le bandelle cosi come ho fatto ?

Seconda domanda: Per la motorizzazione sotto plancia lasciate il sughero al posto dove ci sarà il buco, o lo togliete ?

Vi ringrazio in anticipo per le vostre risposte e per i consigli che mi potreste dare

Ciao

[MrMassy86]

Ciao Giuliano, complimenti per il progetto, mi piace Massimiliano

[Marco16.10]

Ciao Giuliano, per il sughero, io l'ho lasciato così come hai fatto tu, volendo nello spazio tra uno scambio e l'altro puoi sagomarlo, sta a te. Per la motorizzazione sottoplancia, nel momento in cui fai il buco con il trapano, buchi sia il sughero che il compensato. L'unica cosa che non capisco, permettimi di dire, la necessità di quegli incroci, mi sembra sovradimensionato come progetto, avrei semplicemente messo un doppio scambio così a occhio.

[Nano0389]

Grazie Massy per i complimenti.

Ciao marco ti ringrazio per le informazioni che mi hai dato riguardo al sughero, proverò a sagomarlo un po.
Riguardo al impianto di scambi, visto che la stazione e di tipo passante con solo due binari, occorre avere la possibilità di fare transitare i treni veloci o merci sul l'altro binario quando c'è un treno fermo in stazione.
O scelto questa soluzione di quattro scambi (2 SL91- 2 SL 92) con un incrocio a 24 °(SL93) e stessa cosa dall'altra parte della stazione perché mi permette, con un ingombro relativamente limitato di potere fare cambiare i treni di via.
Dopo sono d'accordo con te che l'impianto può essere un po sovradimensionato per una stazione come questa

Ciao giuliano

[Nano0389]

Ciao a tutti gli amici del forum GasTT,

Prima d'iniziare, vi auguro a tutti un buon e felice anno nuovo.

Dopo due anni di assenza di lavoro, e un trasloco torno con un nuovo progetto. Le informazioni di base sono quasi le stesse del precedente progetto.

Scala: Ho

Epoca: dalla fine degli anni 80 fino ad oggi (Fine Epoca IV - V - VI)

Ambientazione italiana in riva al mare (tipo Liguria) o linea di pianura (tipo Emilia Romagna)

Il traffico e di qualunque tipo delle FS (IC,merci, regionali,...)

L'alimentazione del plastico sara analogica per i treni ed anche i deviatoi. Se ci arrivo, proverò a collegare i segnali con i binari.

I binari saranno dei Peco Cod 100, perché ho dei vecchi rotabili e voglio fargli girare un po.

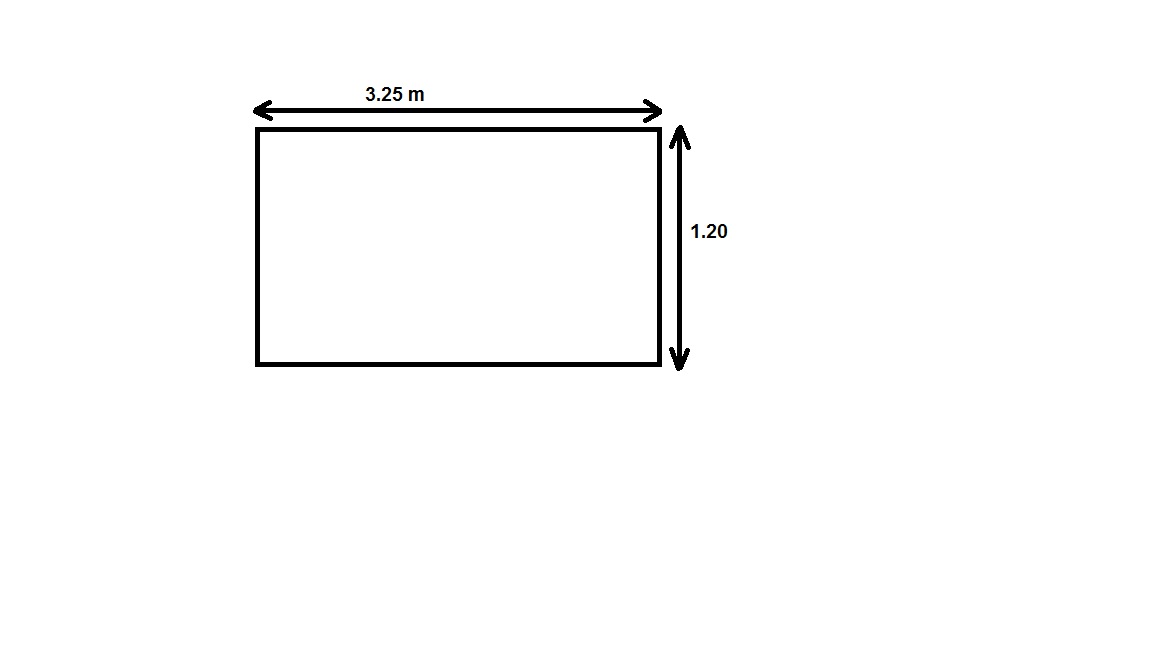

Parliamo dell'ingombro del plastico che potete vedere sotto sull'immagine. Non ha molto cambiato dal progetto iniziale.


Immagine:

24,25 KB

Ecco l'impianto che ho creato.

Immagine:

72,57 KB

Mi sono inspirato di un vecchio mondo ferroviario (Agosto 1995 n°110), nel quale parlavano di un plastico a doppio ambientazione. Parte stazione ho adattato al binario singolo la Stazione di Vilmaar presente nella rivista, per l'altra parte mi sono inspirato di una fotostoria che mi è piacuto molto quella della Valle Casanuova.

Dalla parte stazione cerchero di creare un piccolo paese. Mentre dalla parte ci sara solo un casello con può darsi delle rovine di un castello o altre cose

ecco per il momento.

Se avete alcuni consigli da darmi saro molto contento di studiarli.

Vi ringrazio in anticipo
Ciao Giuliano

[MrMassy86]

Ciao Giuliano bentornato tra noi e buon anno anche a te
Il nuovo progetto mi sembra molto interessante
Massimiliano

[Nano0389]

Ti ringrazio Massy.

Piccoli aggiornamenti per il momento solo informatici.

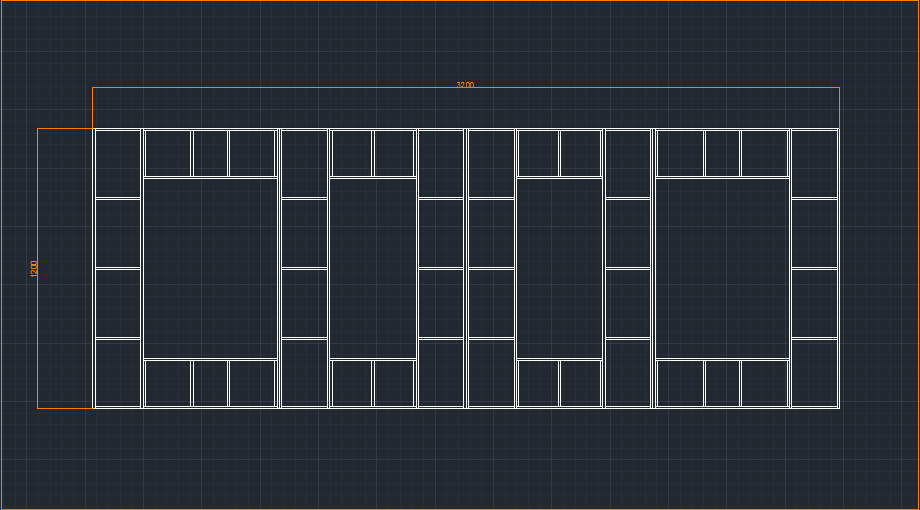

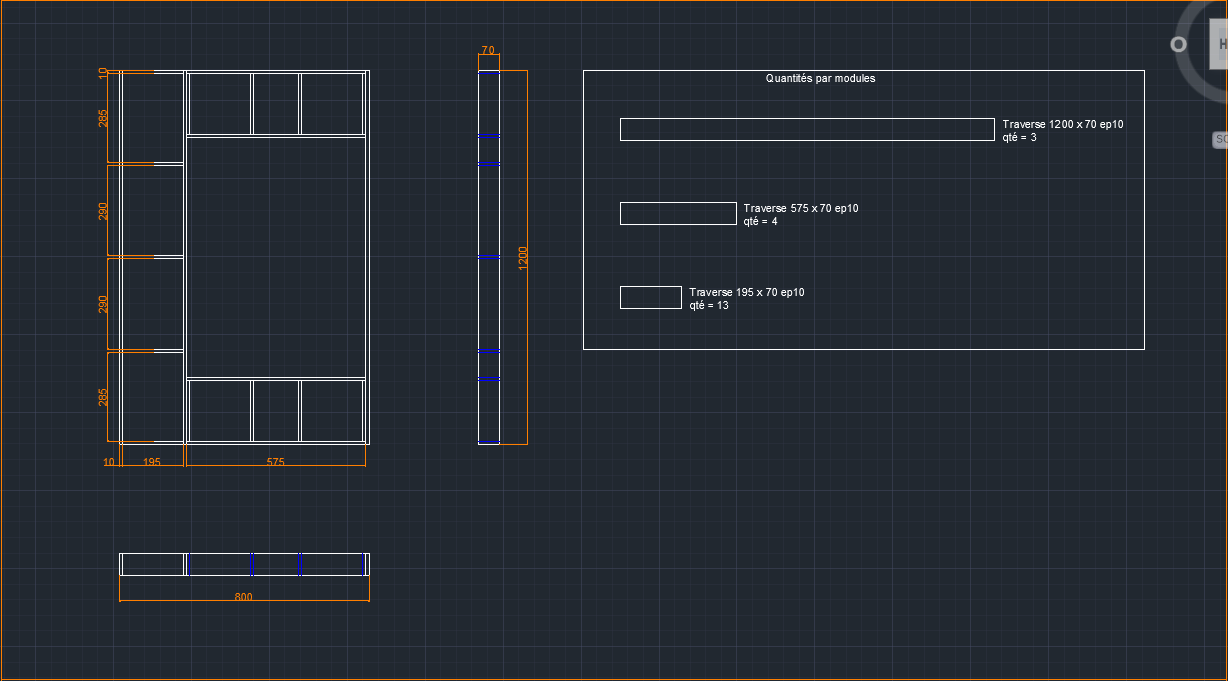

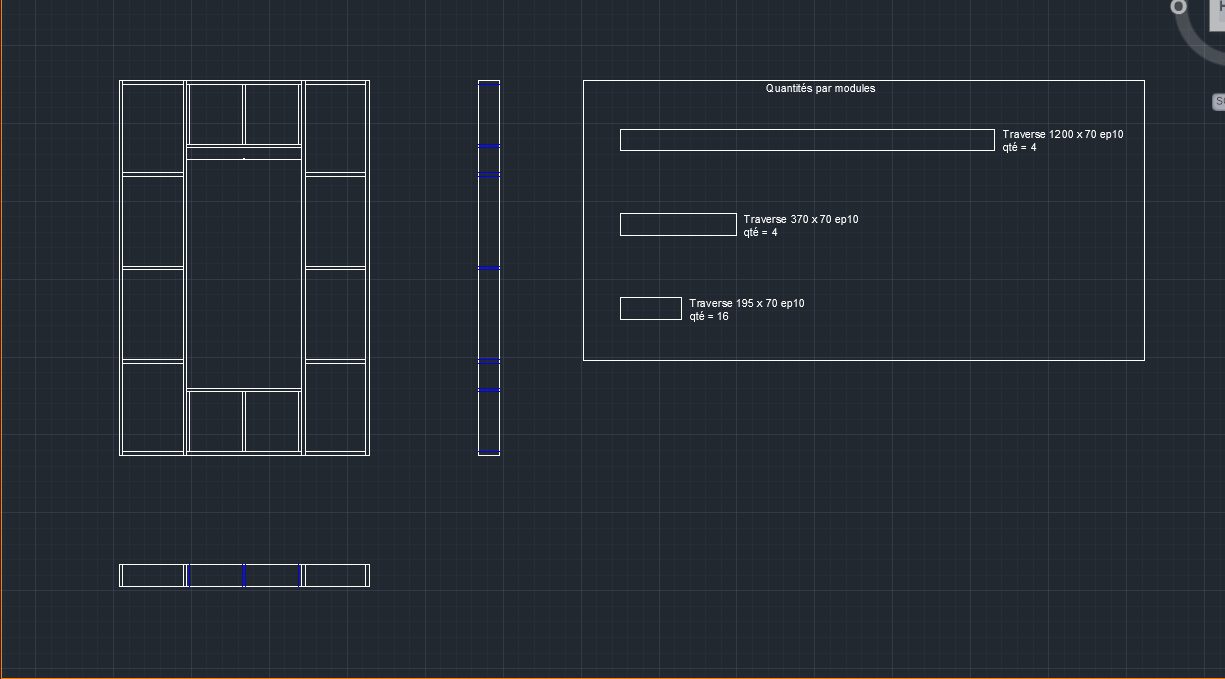

Nelle foto sotto, si può vedere i moduli che saranno realizzati normalmente tra Febbraio e Marzo.

Immagine:

63,38 KB

Immagine:

61,42 KB

Immagine:

52,94 KB

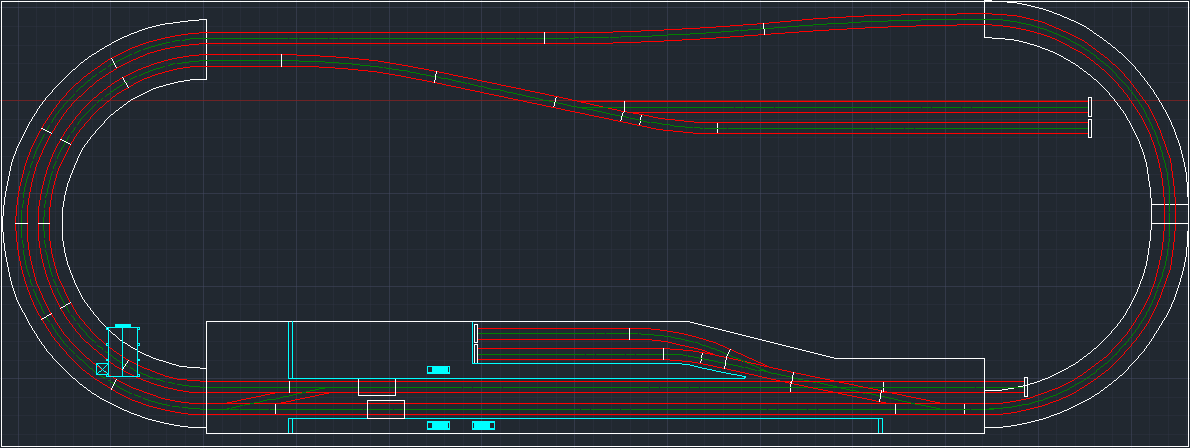

L'ultima foto e la progettazione al CAD dell'impianto. L'ho fatto per dopo potere fare la progettazione della palificazione.

Immagine:

48,18 KB


Sto finendo la progettazione di una piccola chiesa di paese che postero tra poco.

Ecco a presto per un nuovo aggiornamento

[MrMassy86]

Molto bene Giuliano Massimiliano

[Egidio]

Buon lavoro Giuliano. Saluti. Egidio.
