Cercando di fare un plastico

Messaggio da Maragno Thomas » gio lug 12, 2018 11:49 pm

Ciao a tutti sono Thomas sto cercando di mettere giù qualcosa di buono ... [102] ho recuperato qualcosa dall’altro plastico tipo la stazione cmq modificabile , la mia idea è un plastico ambientato tra 1980 e 2000 quindi epoca V e fine alimentazione digitale e analogica per quanto riguarda la parte elettrica scambi ecc almeno per adesso dopo vedremo ....come misure disponibili con moglie contenta 😌 sono di 4,50cm un lato di 2,50 cm e dall’altra parte 1,20cm metti qualche foto del stato dei lavori purtroppo sono in crisi con la seconda linea a falso doppio birrario comunque metto la foto dello schizzo e dei lavori accetto super consigli e super critiche :x
Thomas

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 12:29 am

Vediamo se riesco a caricare le foto [98]
Allegati
Thomas

Avatar utente
liftman
Socio GAS TT
Messaggi: 7076
Iscritto il: dom gen 29, 2012 2:40 pm
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Età: 63
Stato: Non connesso
Contatta:

Re: Cercando di fare un plastico

Messaggio da liftman » ven lug 13, 2018 7:40 am

Per far si che qualcuno possa aiutarti dovresti dire che genere di "crisi con la seconda linea" hai :-D
Dalla foto si capisce poco, dovresti/potresti usare un programma come Scarm ed allegare il progetto, che è più pratico sia per te che per chi volesse darti dei suggerimenti.
Ciao! Rolando

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 10:42 am

Giusto 😊🤪 non sono tanto afferrato per quei programmi li purtroppo 😫dopo riduco le dimensioni delle foto e provo inserirle
Thomas

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13012
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: Cercando di fare un plastico

Messaggio da MrMassy86 » ven lug 13, 2018 10:59 am

Ciao Thomas, dal progetto non è molto chiaro ma mi sembra che si formino vari cappi che quindi andranno opportunamente alimentati con i relativi moduli, però come ha detto Rolando sarebbe bene provare a realizzare il progetto con Scarm cosi da capire meglio, il tutto non sembra male :wink:
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 11:15 am

Ciao Massimiliano come dicevo prima a Rolando non sono molto afferato con quei programmi ...🤪comunque è più semplice di quello che sembra niente capi e come dici tu non si capisce molto bene dal disegno 😊
Thomas

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13012
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: Cercando di fare un plastico

Messaggio da MrMassy86 » ven lug 13, 2018 3:33 pm

Hai ragione Thomas, guardando meglio non mi sembra ci siano scambi in alto nella linea più esterna e quindi non si formano cappi, comunque visto che non sei pratico dei programmi se riporti il disegno in maniera più chiara potrai ricevere maggiori aiuti, lo spazio che hai ha disposizione non è male, ci puo nascere un bel progetto partendo dalla tua base.
Bisognerebbe anche capire se ti piace maggiorante vedere girare i convogli come plastico passarella o anche fare manovre, bisognerebbe prevedere anche una stazione nascosta che nel progetto non vedo :wink:
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 6:17 pm

Giusto tra oggi e domani metto giù un disegno fatto meglio spero🤣🤪e se riesco metto delle foto dello stato lavori e se dopo devo cambiare qualcosa nessun problema si cambia ...mi piace sia le manovre e anche vederli girare un compromesso ci sarà con dei super esperti come voi sicuramente qualcosa riuscirò a fare
Thomas

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 6:56 pm

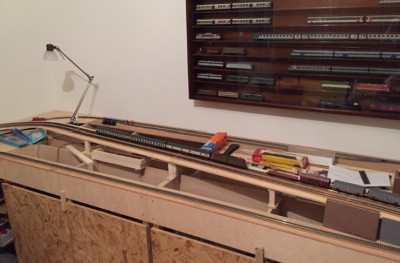

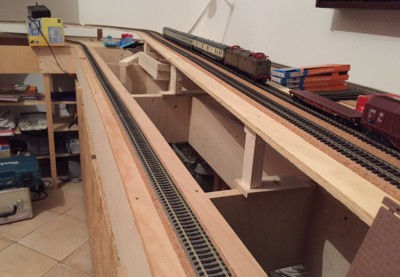

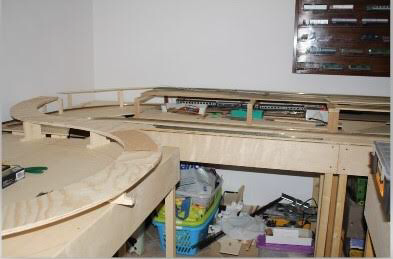

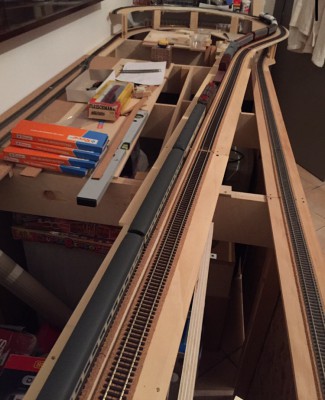

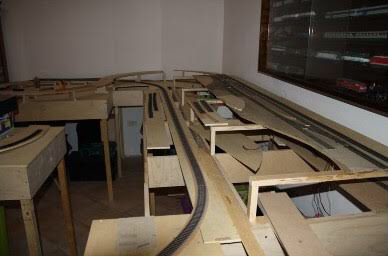

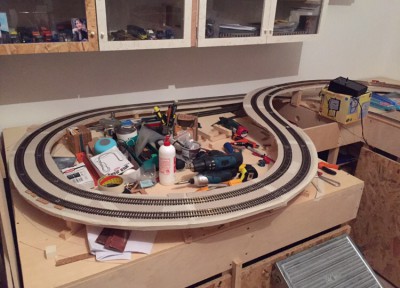

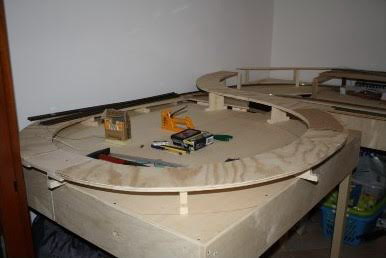

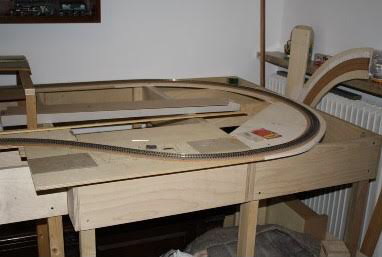

Qualche foto
Allegati
Thomas

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » ven lug 13, 2018 7:01 pm

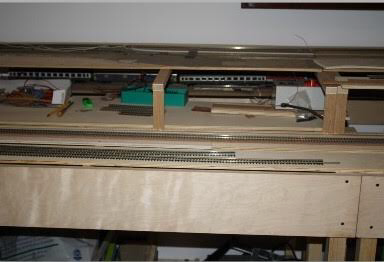

Questa sarebbe la stazione da modificare che ho tolto dal plastico vecchio
Allegati
Thomas

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13012
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: Cercando di fare un plastico

Messaggio da MrMassy86 » sab lug 14, 2018 3:43 pm

Vedo Thomas che come falegnameria sei un bel pezzo avanti.
Con calma nei prossimi giorni magari vedo se riesco a buttarti giù qualcosa partendo dalla tua bozza.
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » sab lug 14, 2018 4:21 pm

Ciao Massimiliano aspetto super volentieri Provo disegnare meglio la mia bozza se riesco la metto per domani così vai meglio
Thomas

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Docdelburg » sab lug 14, 2018 4:24 pm

Facendo epoca V occorrerà allungare il più possibile i binari di raddoppio in stazione così da contenere convogli quanto più realistici possibile.
Il mio consiglio è quindi di spostare quanto più possibile alle estremità i deviatoi di stazione.
Con lo spazio a disposizione potresti pensare anche ad una stazione nascosta di 2-3 binari, giusto per non veder rincorrersi sempre gli stessi convogli nella stessa sequenza. In questo caso potresti replicare i binari di stazione nella parte sottostante e variare così la sequenza dei passaggi.
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

Salva una pianta, mangia un vegetariano!

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Docdelburg » sab lug 14, 2018 5:34 pm

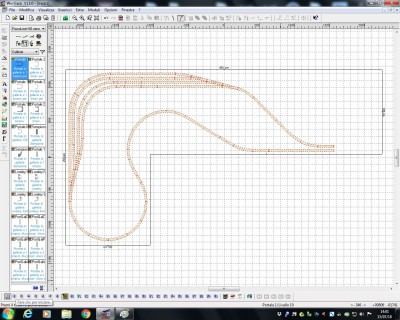

Un esempio buttato giù in fretta della stazione con le due linee separate dallo spazio per un marciapiede e raddoppio in entrambi i sensi....
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

Salva una pianta, mangia un vegetariano!

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Docdelburg » sab lug 14, 2018 6:06 pm

E sempre velocemente una ipotesi di stazione nascosta per alternare i convogli posta sotto la stazione in vista
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

Salva una pianta, mangia un vegetariano!

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Docdelburg » dom lug 15, 2018 2:20 pm

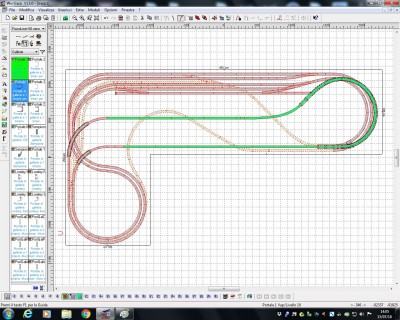

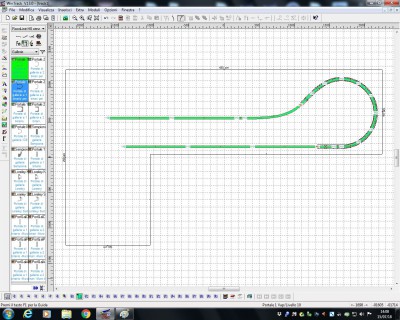

Oggi ho avuto un pò di tempo per provare a disegnare meglio il tuo piano binari, almeno come lo vedrei io, in costanza di spazi ed epoca V.

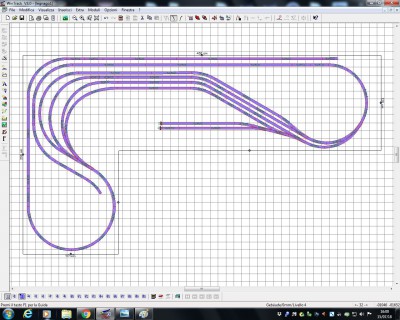

Cominciamo dal piano inferiore, dove a mio avviso andrebbe posta una stazione nascosta a 4 binari (3 di sosta e 1 di transito) in modo da alternare un pò i convogli. Ti presento due immagini, la seconda con le quote in altezza.

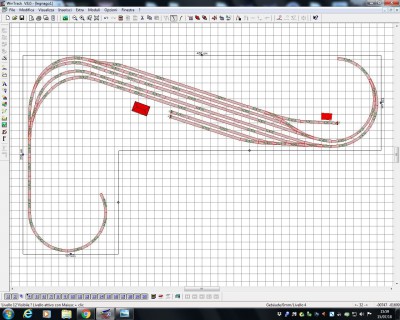

Poi c'è la stazione con binari di raddoppio/sorpasso per ogni direzione di marcia, abbastanza lunghi da contenere convogli di almeno 4-5 carrozze, tipici dell'epoca V.

Una prima immagine in continuità con la parte sottostante e l'altra con le quote
Poi c'è la parte più in alto, sempre secondo il tuo schema, in continuità con la stazione in vista e poi con le quote

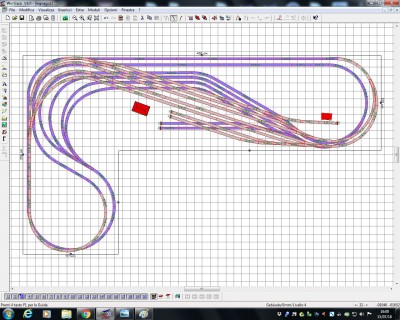

Una visione di insieme con sovrapposizione dei tre livelli, per dare l'idea dell'occupazione degli spazi

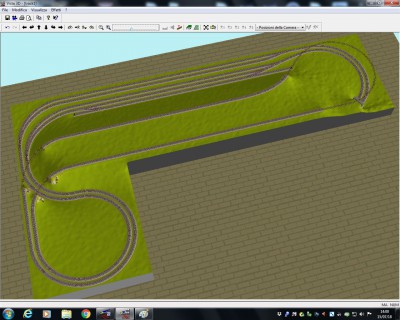

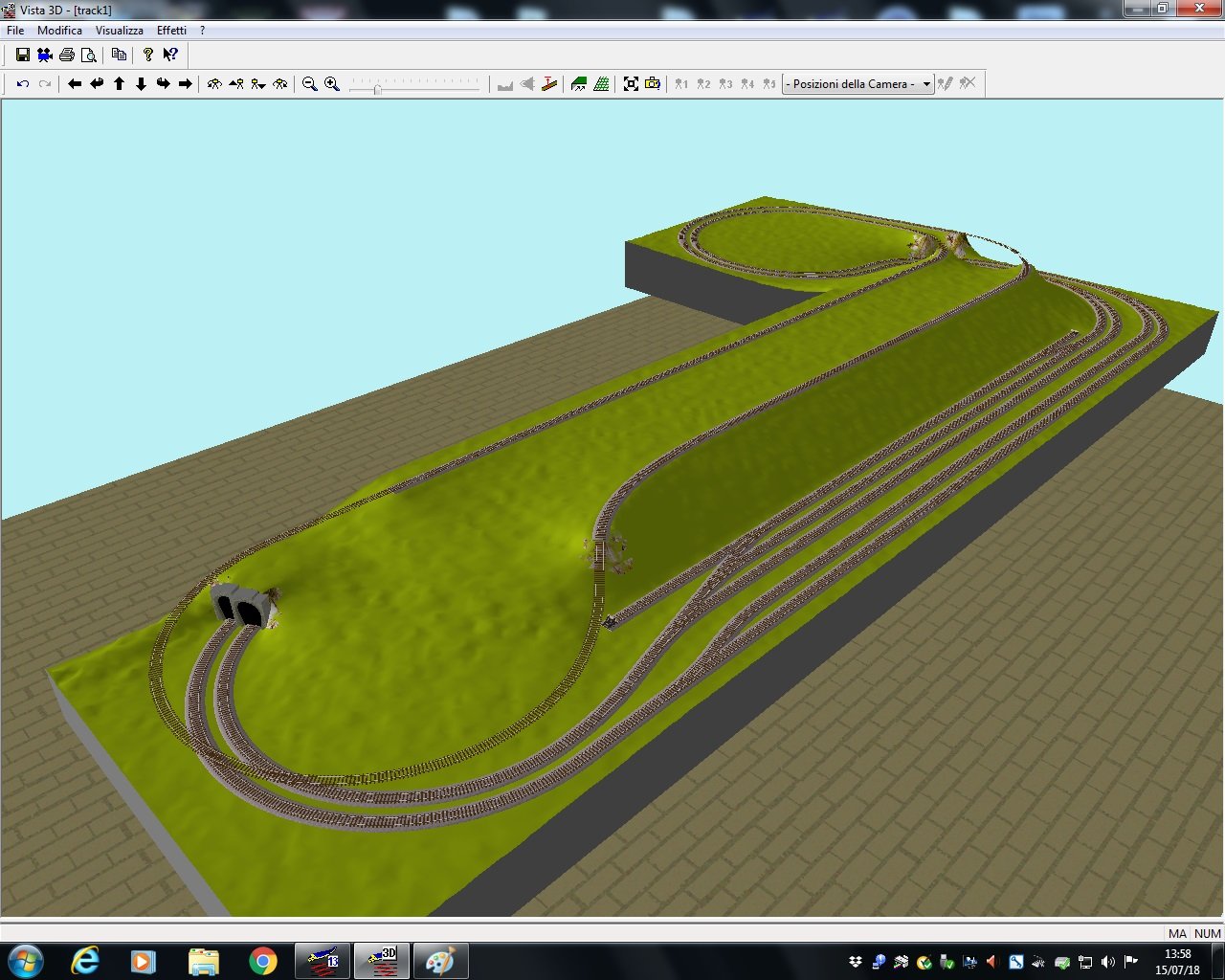

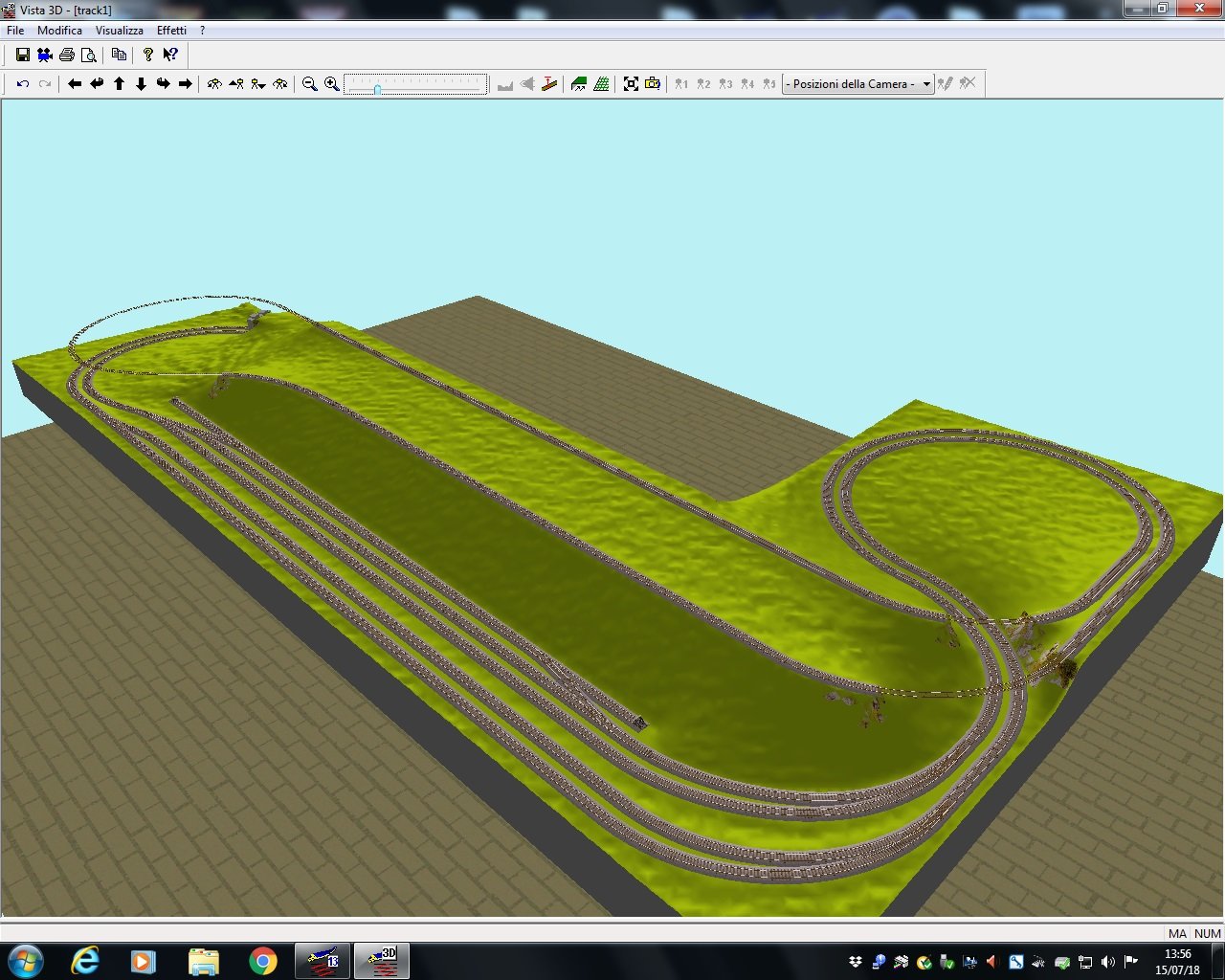

Infine qualche vista 3D
Il tutto fatto con una versione di Wintrack Demo che non permette di salvare il file progettuale ma solo di fotografarlo.
Armamento usato per il progetto Roco Line senza massicciata, curve di raggio minimo 480 mm.
Un saluto
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

Salva una pianta, mangia un vegetariano!

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » dom lug 15, 2018 2:53 pm

Ciao Mauro che lavorone grazie mille ☺️ 😊😜cavolo non è male come progetto devo guardarlo bene ma non male l’unica cosa è la stazione sarebbe meglio alta perché dietro c’è il muro quindi sarebbe piu bella a vista
Thomas

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 5203
Iscritto il: mar set 04, 2012 6:16 pm
Nome: Mauro
Regione: Lombardia
Città: Borgo Priolo
Età: 63
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Docdelburg » dom lug 15, 2018 4:02 pm

Non avevo capito che il lato stazione fosse contro il muro.... [101]
Allora mi permetto di stravolgerti completamente il tracciato e ti propongo quello che per me è un classico e si presta molto meglio ad un tracciato divertente pieno di incroci e manovre adatto ai tuoi spazi e alla tua dimestichezza con i manufatti in legno.
Una stazione di transito di media importanza su una linea a binario unico in cui termina una linea secondaria di automotrici.
La stazione ha 3 binari di transito per i convogli passeggeri, una per i merc,i con un ulteriore binario di sosta e un piccolo magazzino.
Ci sono poi due tronchini da un lato in cui terminano la loro corsa le automotrici della secondaria. Tutto epoca V ovviamente.
Sotto la stazione a vista c'è una stazione nascosta che ospita tre lunghi convogli e due automotrici.
A mio avviso un tracciato del genere diverte di più che una doppia linea perchè permette molti incroci e manovre.
I due schemi, sempre fatti un pò velocemente....

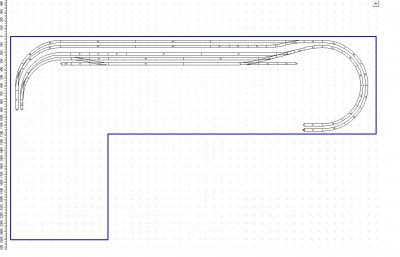

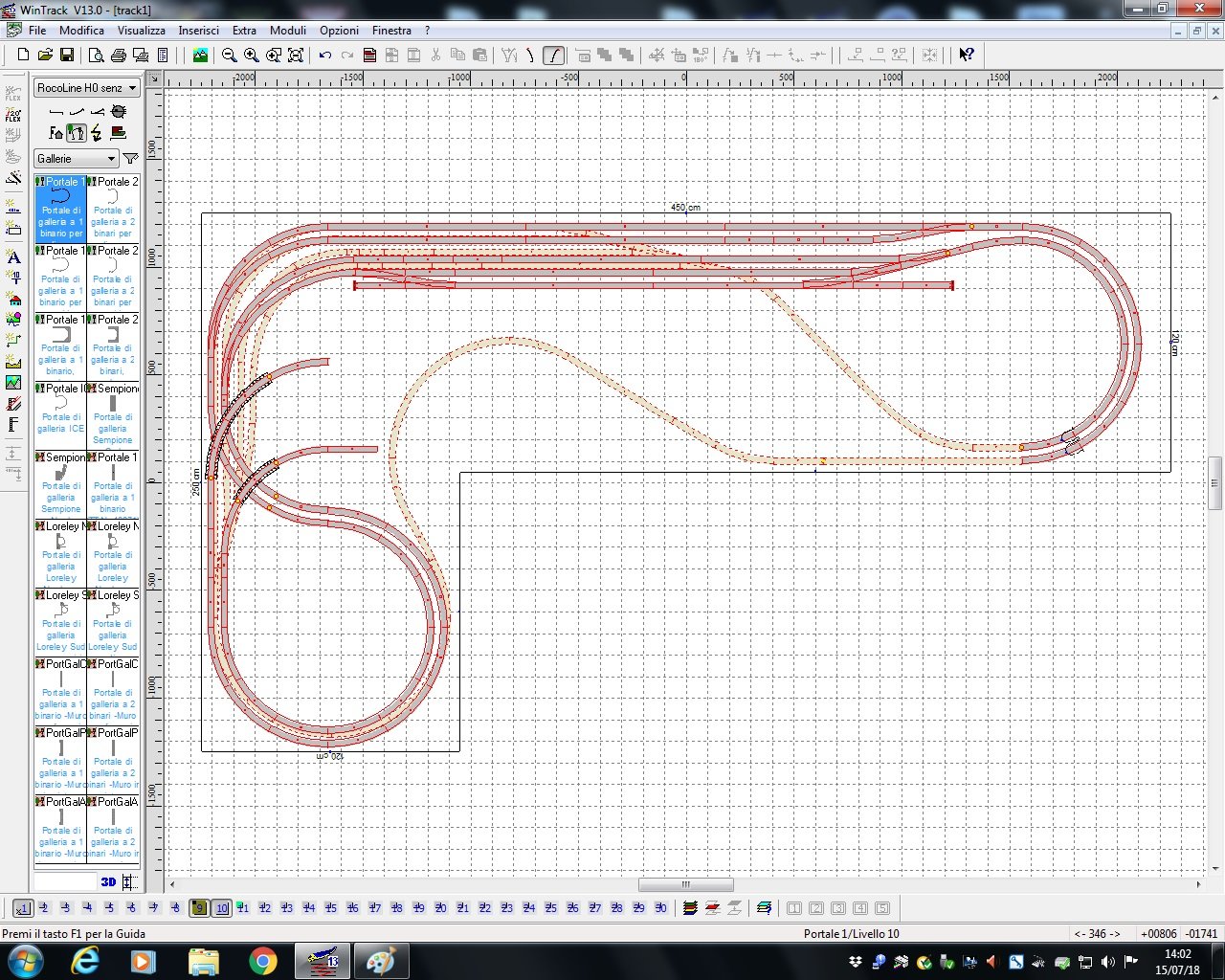

Stazione a vista

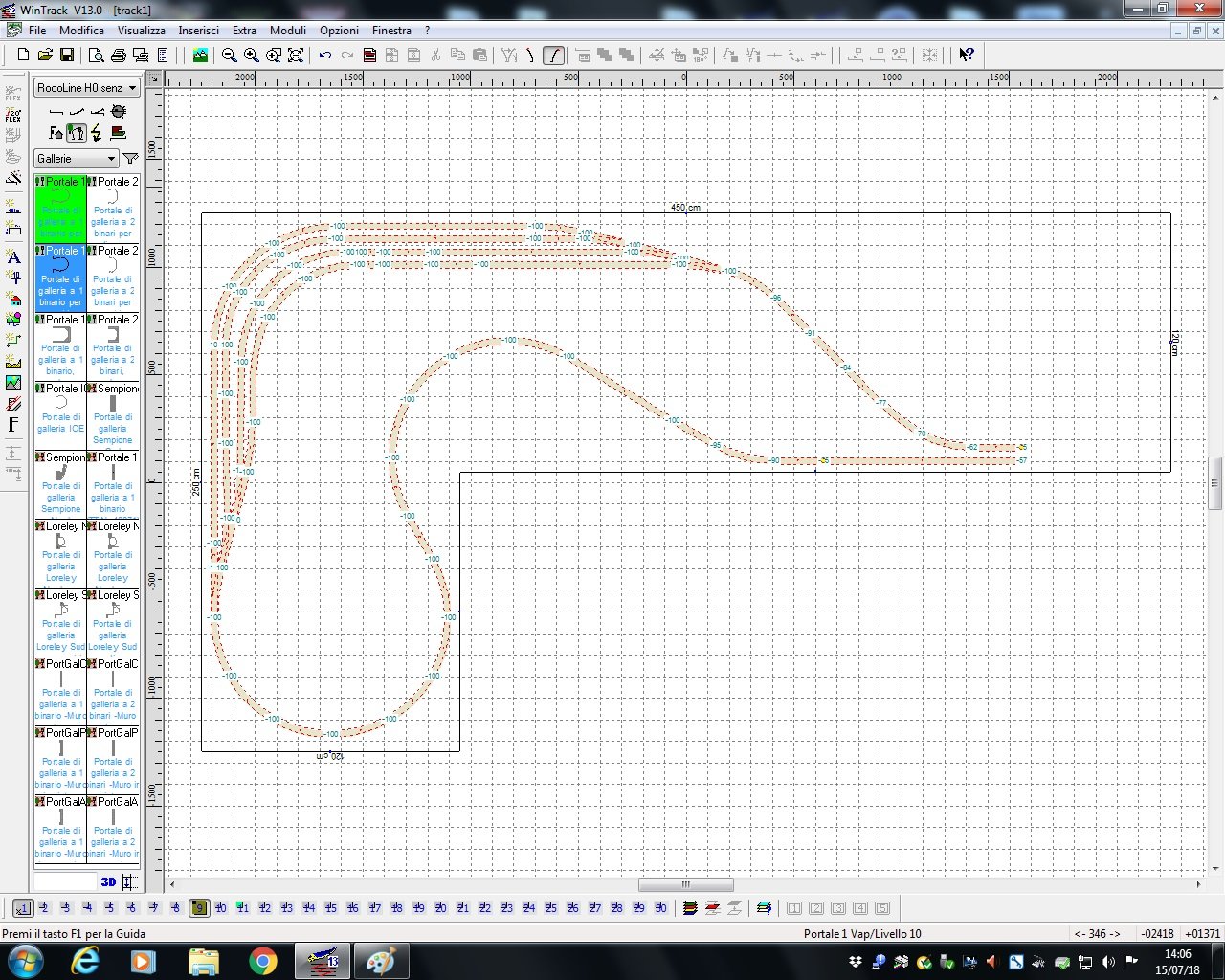

Parte sotto
Piani sovrapposti
Che ne pensi? :wink:

P.S. mi sono accorto ora che i due binari si sosta per automotrici della stazione nascosta sono rivolti dal lato sbagliato.....correzione da poco in fondo. :oops:
Mauro Menini - CMP - GAS TTGalleria dell’orso - Deposito merci di Casteggio - Ponte sul fiume Po

Salva una pianta, mangia un vegetariano!

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » mar lug 17, 2018 11:58 pm

Ciao Mauro ho valutato i due progetti sarei più interessato a lavorare sul il primo tuo progetto 😊😊assomiglia di più alla mia idea che avevo comunque ti ringrazio tanto per il tuo lavoro
Thomas

Avatar utente
EMIGRANTE
Messaggi: 273
Iscritto il: dom gen 20, 2013 7:41 pm
Nome: gabriele
Regione: Campania
Città: Napoli
Età: 41
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da EMIGRANTE » mer lug 18, 2018 4:08 pm

Chiedo scusa per la domanda che potrebbe apparire stupida...
In una foto ho visto che c'è un termosifone vicino al piano del plastico...Il calore puo provocare problemi/danni al tracciato in quel punto...?
Gabriele - DEA PARTENOPE DIFENDI I TUOI GUERRIERI

Avatar utente
Maragno Thomas
Messaggi: 14
Iscritto il: sab set 24, 2016 6:59 pm
Nome: Thomas
Regione: Veneto
Città: Legnago
Età: 39
Stato: Non connesso

Re: Cercando di fare un plastico

Messaggio da Maragno Thomas » mer lug 18, 2018 4:16 pm

Ciao giusta osservazione ma è spento quello li c’è ne sono due nella stanza 😊
Thomas
