Moduli Fremo con transazione testate

[Docdelburg]

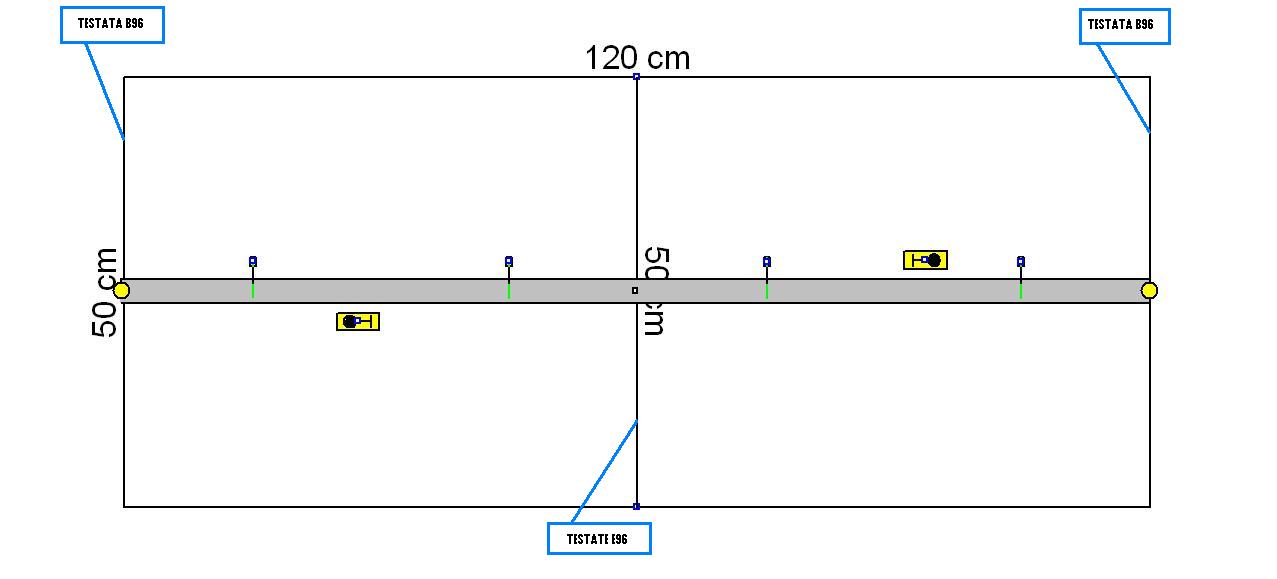

Ho pensato di realizzare un modulo rettilineo a norma Fremo di circa 120 cm di lunghezza diviso in due semi-moduli. Alle due estremità ci saranno le testate B96, a mezza collina, mentre al centro ci saranno le testate E96, di pianura.
Il motivo di questa scelta è per avere tre possibilità con uno stesso modulo:
1) modulo rettilineo di 120 cm con testate estreme di mezza collina;
2) modulo rettilineo di 120 cm con testate estreme di pianura;
3) due moduli per passare dalla testata di mezza collina a quella di pianura.
Con questa scelta posso partecipare ai layout dei due gruppi cui appartengo, il CMP (che ha modulare Fremo con testate di pianura) e CV19 (che ha testate per lo più di mezza collina) senza creare antiestetici gradoni tra testate differenti.

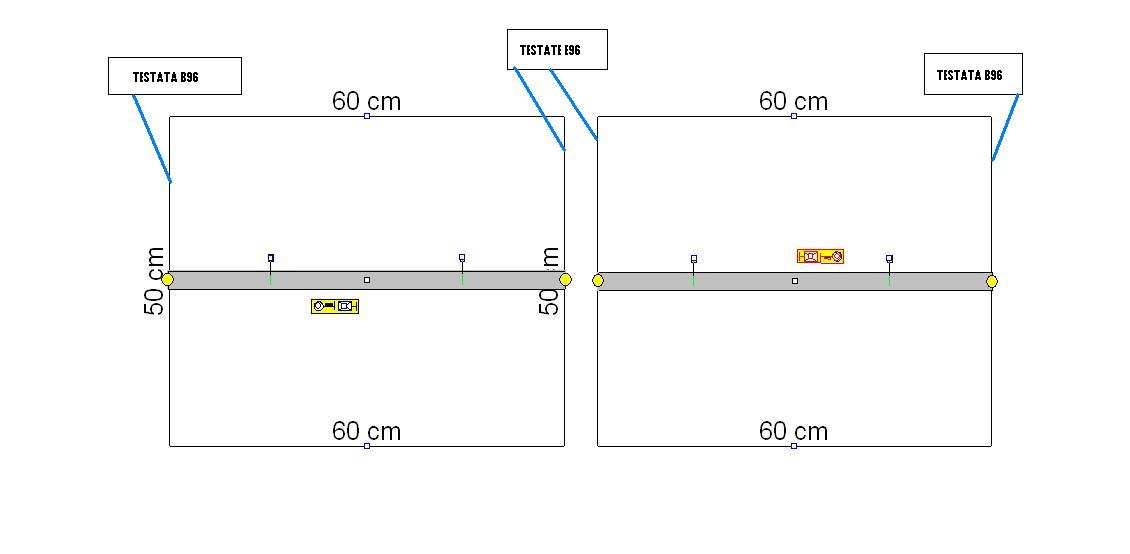

Immagine:

35,75 KB

Immagine:

32,85 KB

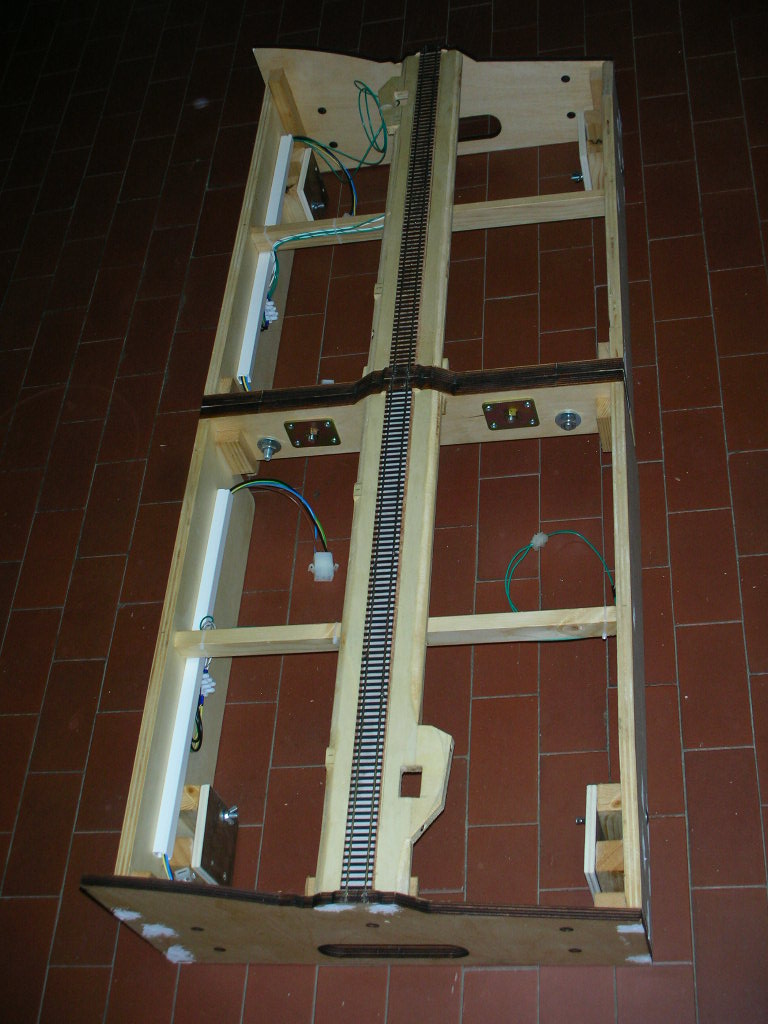

La costruzione è iniziata alcuni giorni fa e sono arrivato a questo punto.

Immagine:

150,99 KB

Ci sarà la linea aerea e ci saranno i pozzetti per i segnali come richiesto dalla specifiche di CV19.

[adobel55]

Sei un falegname di prim'ordine.
Lo scenario quale sarà?
Ciao
Adolfo

[Docdelburg]

Con la struttura me la cavo discretamente; con la scenografia cominciano i problemi.....
Pensavo a due collinette con paesaggio rurale e filari di viti.

[MrMassy86]

Molto bene Mauro, hai avuto un'idea ninte male con le testate
L'idea dei filari e viti mi piace, buon lavoro
Massimiliano

[MrPatato76]

Se ti serve Doc, ho una certa esperienza con i filari.....

[adobel55]

Ma von i moduli a variazione, come si legano gli scenari ??

[Docdelburg]

Ma von i moduli a variazione, come si legano gli scenari ??

Dovrò fare in modo che i due semi-moduli possano legare scenograficamente sia affrontando le testate di pianura che quelle di collina; vedremo.....

[Docdelburg]

Se ti serve Doc, ho una certa esperienza con i filari.....

[marioscd]

molto bello e utile coppia di moduli! Purtroppo i ragazzi di CV19 hanno optato per la linea aerea... ci si inventerà qualcosa!

ciao!

[Docdelburg]

Moduli funzionanti dopo posa binario e realizzazione collegamenti elettrici con bus DCC. Mancano i due sensori S1 ma per questi ultimi i cablaggi sono già predisposti.
Ho realizzato anche le spine per l'allineamento rapido visto che questa configurazione (modulo rettilineo semplice con unione del due semimoduli lato testate di pianura) potrebbe essere il modo più frequente di utilizzo.

Immagine:

137 KB

Pian piano procederò con la scenografia che dovrebbe essere connotata da vegetazione spontanea e qualche vigna.

[Hochaxige]

Buongiorno, Mauro, per i collegamenti elettrici che connettore pensi di usare e, soprattutto, come lo installi? Nel nostro gruppetto di Aprilia (testate B 96) avevamo pensato di rifarci alle indicazioni FreMo (cavi liberi con semplici spinti). Alimentazione CC (per il momento) e nessun accessorio richiedente elettricità (tranne nel modulo di stazione).

[Docdelburg]

Ciao Andrea, come si intravede dalla foto i connettori tra moduli sono realizzati con "midifit" di cui poi, se ti interessa, posso postare foto e schemi (sono in studio ora).
Tale scelta è dettata dalle specifiche adottate dal gruppo CV19 che per il suo modulare ha un bus DCC a 4 fili (due per la trazione e due per segnali e deviatoi).
A questi midifit collego normali spinotti a banana quando uso i moduli con altri gruppi o per collegarli ad altri moduli non CV19.

[Docdelburg]

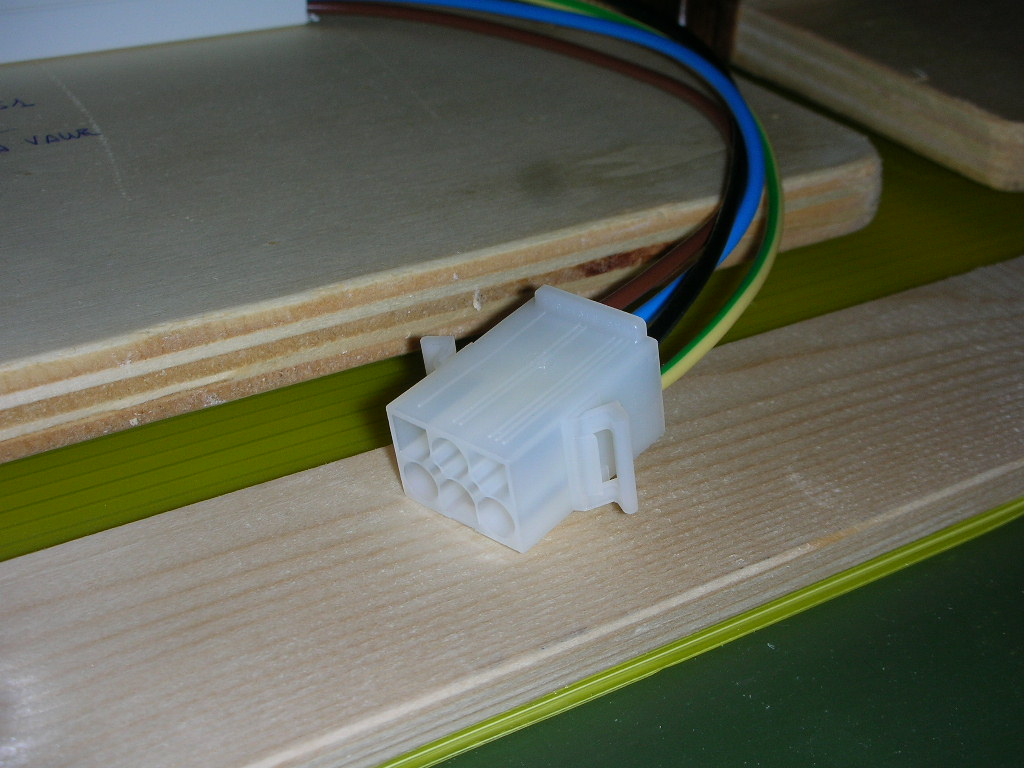

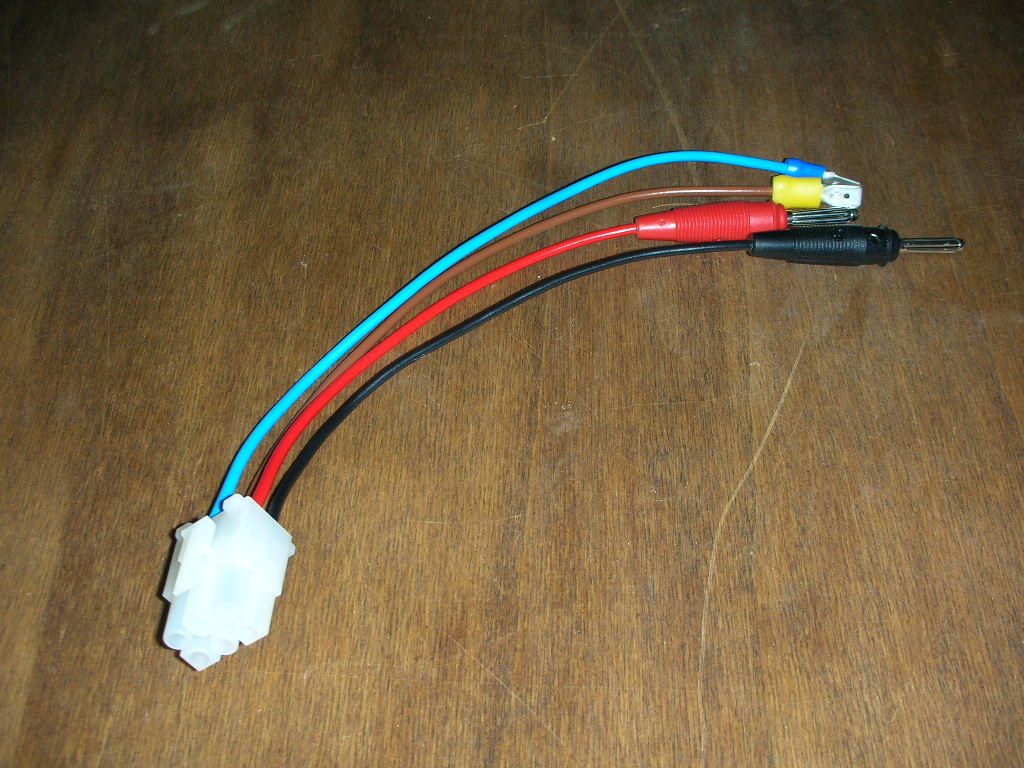

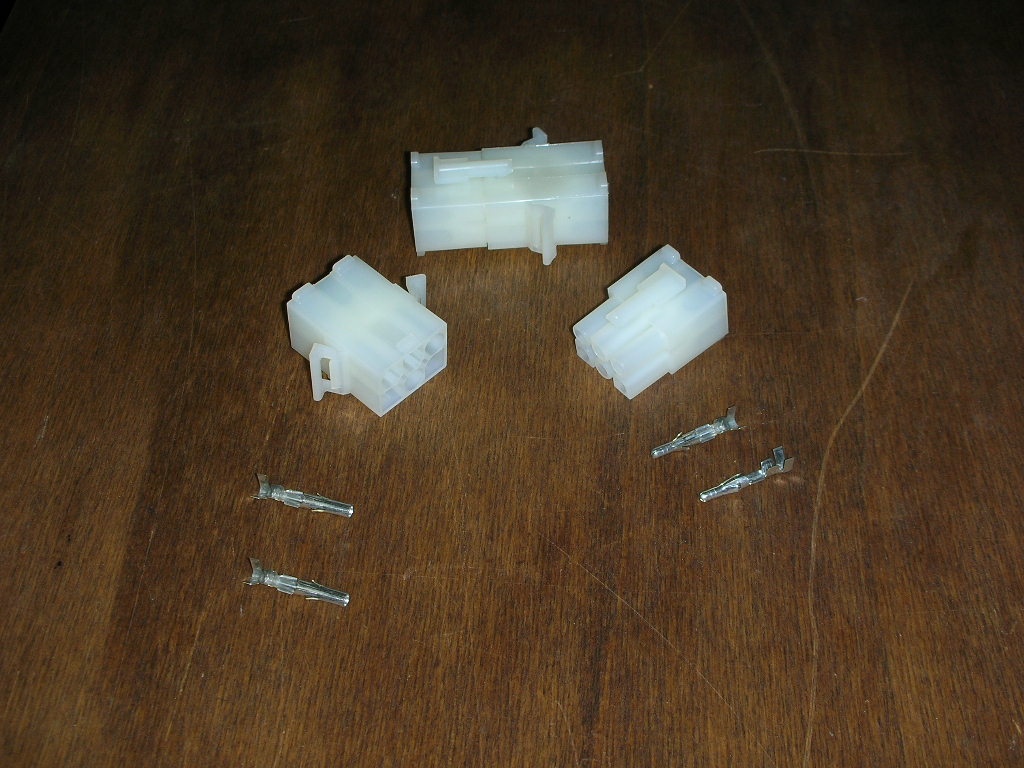

Ecco i connettori a 6 poli in uso in CV19 (4 poli occupati due liberi) e la briglia con gli spinotti a banana per qualsiasi uso.

Immagine:

179,99 KB

Immagine:

184,67 KB

Immagine:

197,24 KB

[Hochaxige]

Grazie Mauro! Visto che non prevediamo accessori oltre all'alimentazione credo che opteremo per i classici spinotti.
Invece, per i moduli del mio impianto ricorrerò - come avevo già immaginato - a connettori multipolari analoghi a quelli che hai illustrato.

[Flavio]

Come sempre ti porto tutti i miei complimenti caro Doc!
Vedo con tanto piacere che non riesci proprio a stare fermo! sei semplicemente inarrivabile!

[Egidio]

Bravo Doc !! Sei davvero una miniera di soluzioni. Ottimo lavoro ti seguiro' come sempre...... Saluti. Egidio.

[Docdelburg]

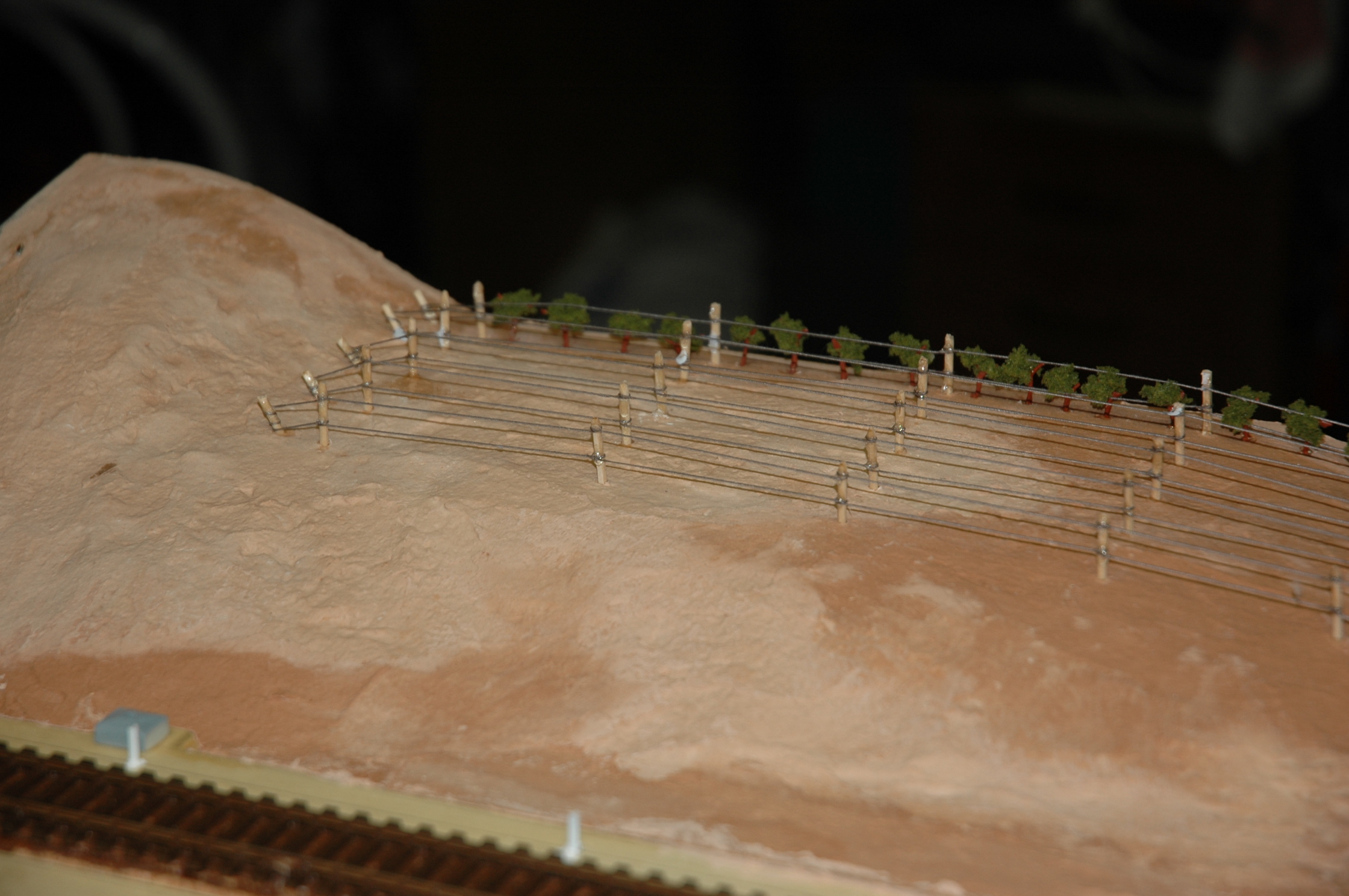

Sulla collina di un modulo sta nascendo una vigna....

Immagine:

135,82 KB

Immagine:

169,29 KB

Immagine:

181,24 KB

[MrMassy86]

Vedo Mauro che non perdi tempo, ottimo lavoro Massimiliano

[MrPatato76]

Nebbiolo o Pinot nero??
Bellissimo!!

[Egidio]

Bello !! Sono curioso anch' io di sapere come Roberto che vino produrra'... Saluti. Egidio.

[Docdelburg]

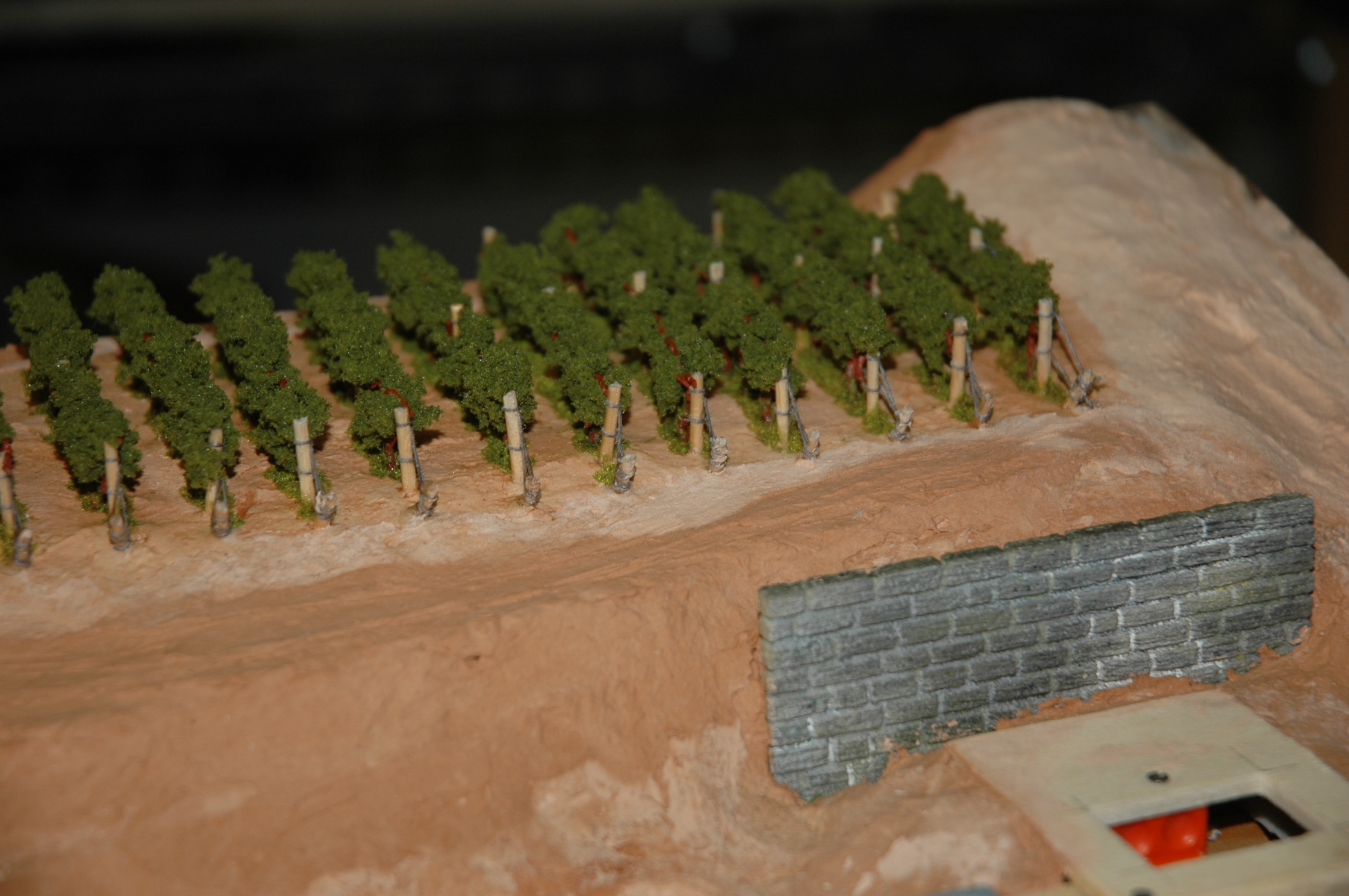

Questa è la vecchia vigna di Croatina, la base per la Bonarda dell'Oltrepò Pavese

Immagine:

863,63 KB

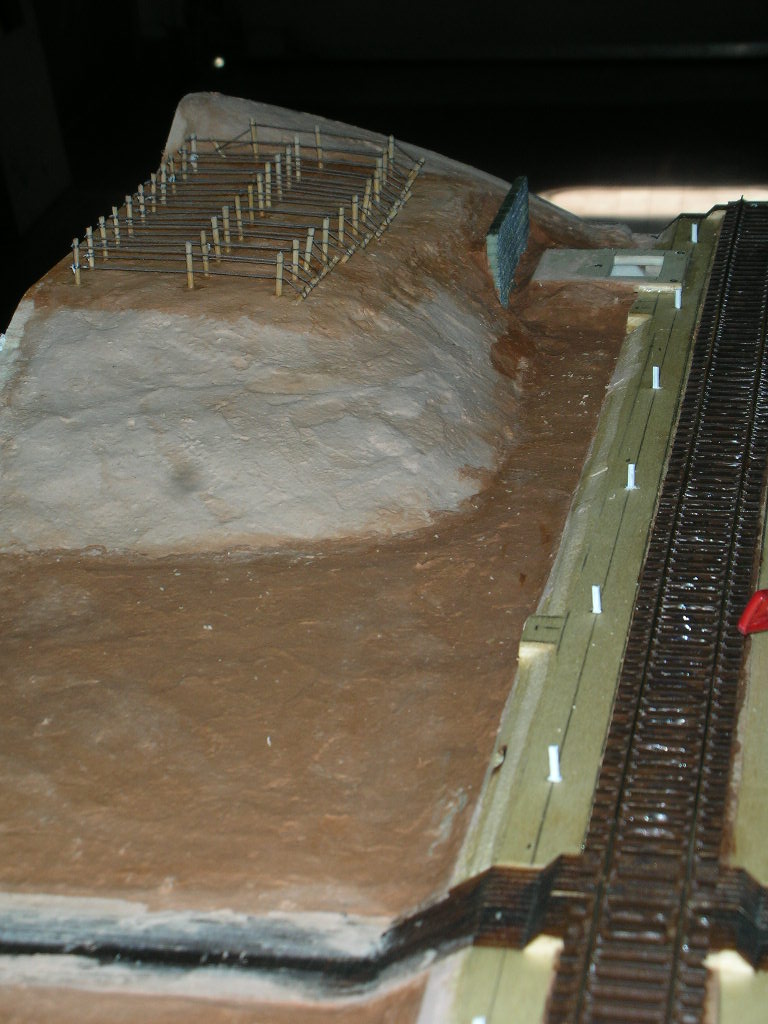

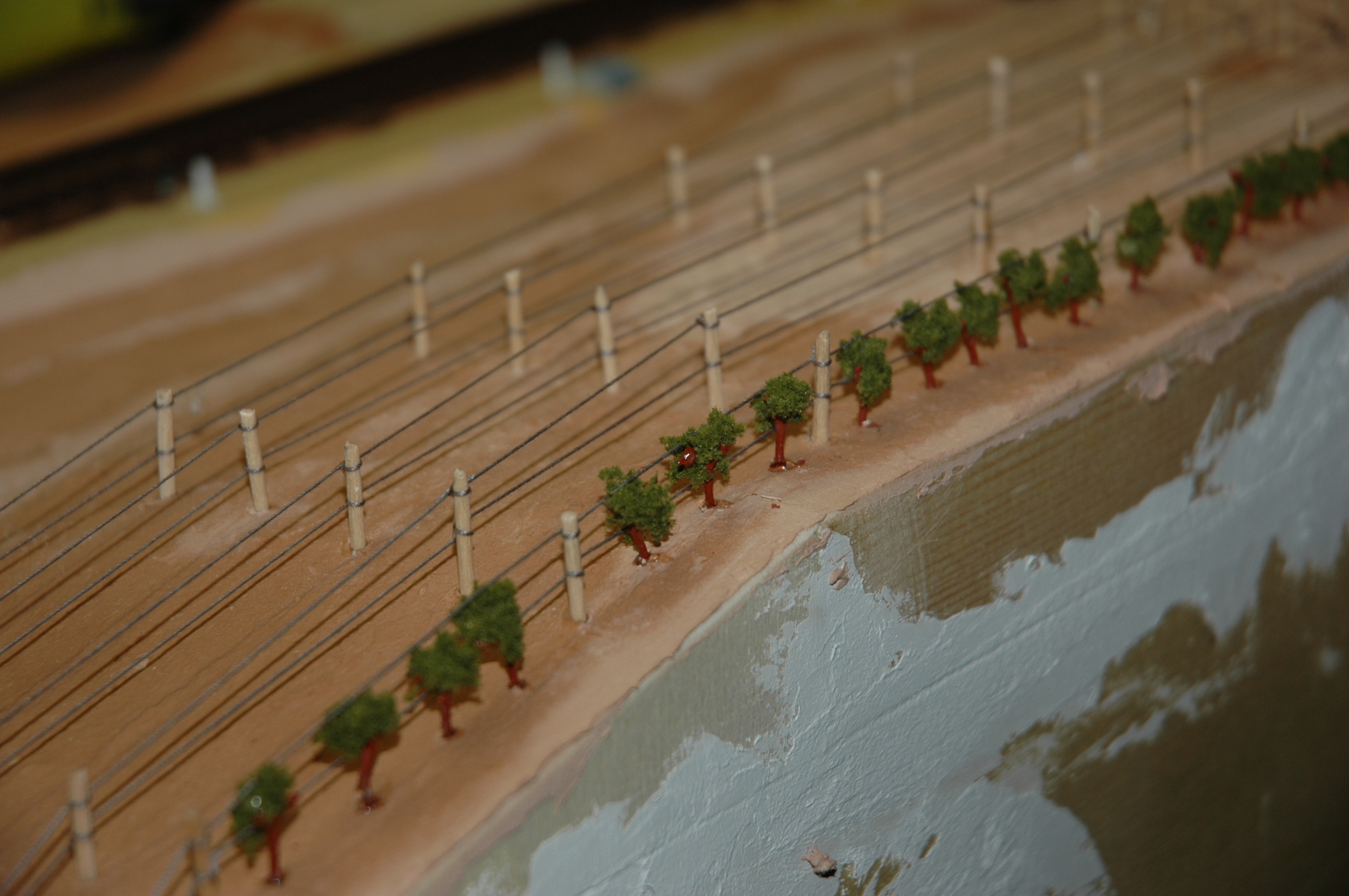

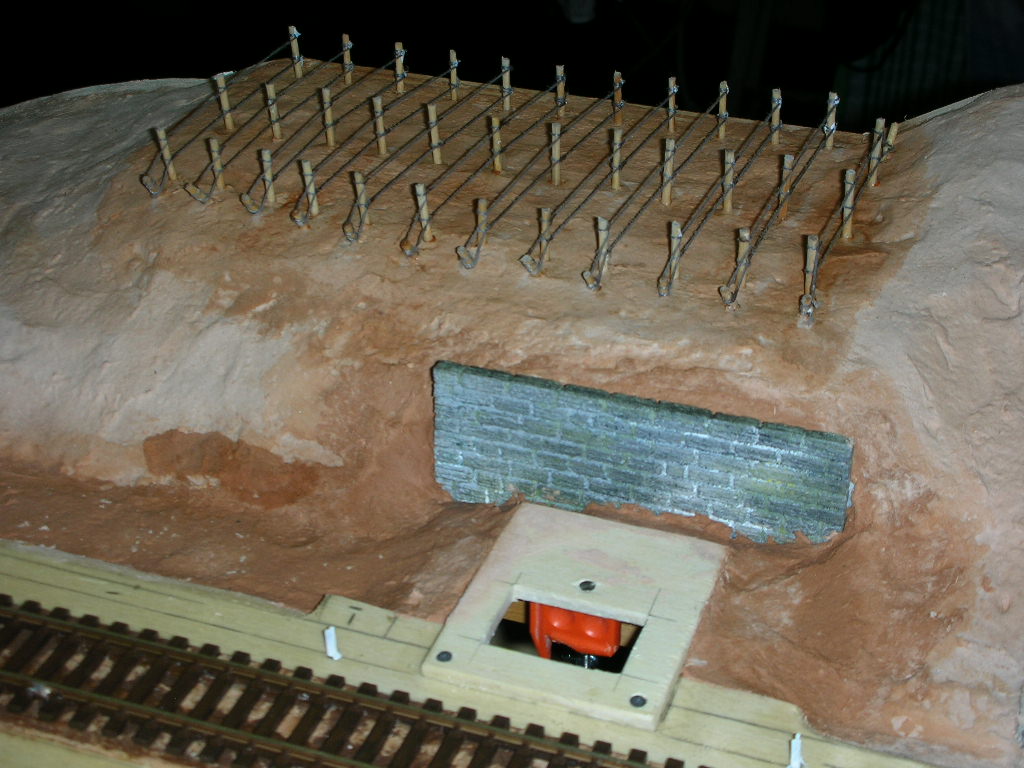

E dall'altra parte sta nascendo una vigna di Pinot per soddisfare la domanda di bollicine e rosati frizzanti. Il problema è che le viti sono ancora giovani, poco più che barbatelle. Ci vorrà tempo per vendemmiare.....

Immagine:

837,08 KB

Immagine:

873,2 KB

[adobel55]

Bello Doc.
Per il filo dei filari cosa hai usato ?
Ciao
Adolfo

[MrMassy86]

Gran bella realizzazione Mauro, mi piace come sta venendo il vitigno, speriamo in un buon raccolto, le premesse sono ottime Massimiliano

[Egidio]

Bravo Doc, la vigna e' bellissima...... Saluti. Egidio.

[Docdelburg]

Grazie ragazzi!

Bello Doc.
Per il filo dei filari cosa hai usato ?
Ciao
Adolfo

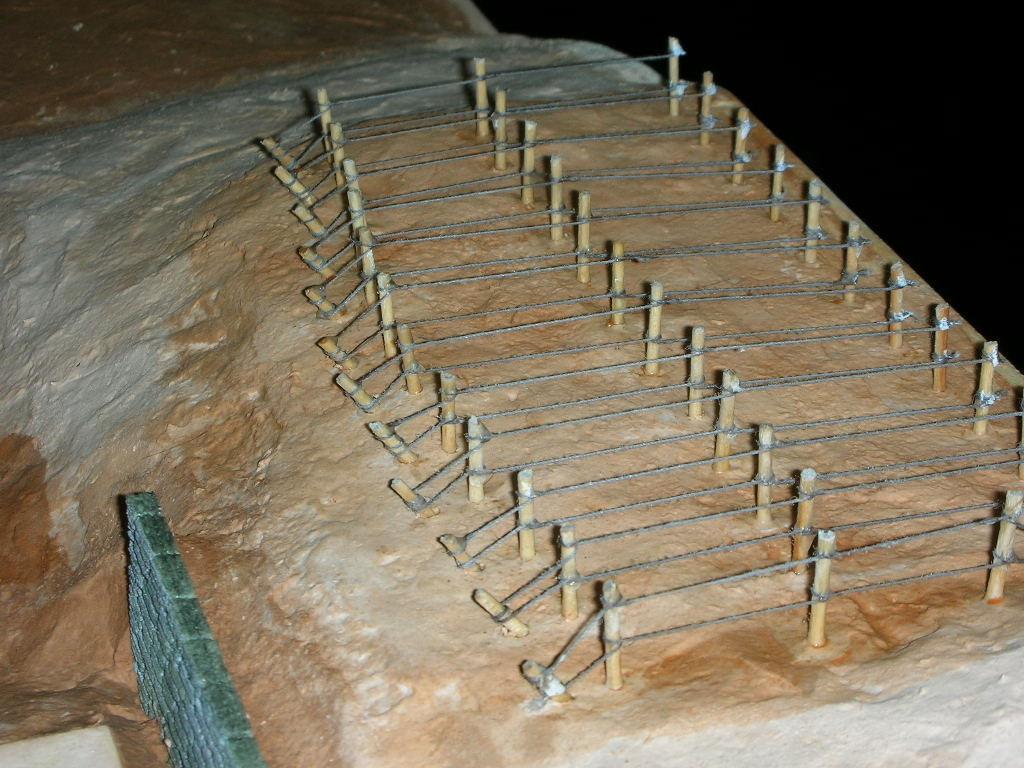

Normale filo grigio da cucito teso e incollato con Attack su spezzoni di stuzzicadenti. [:I]

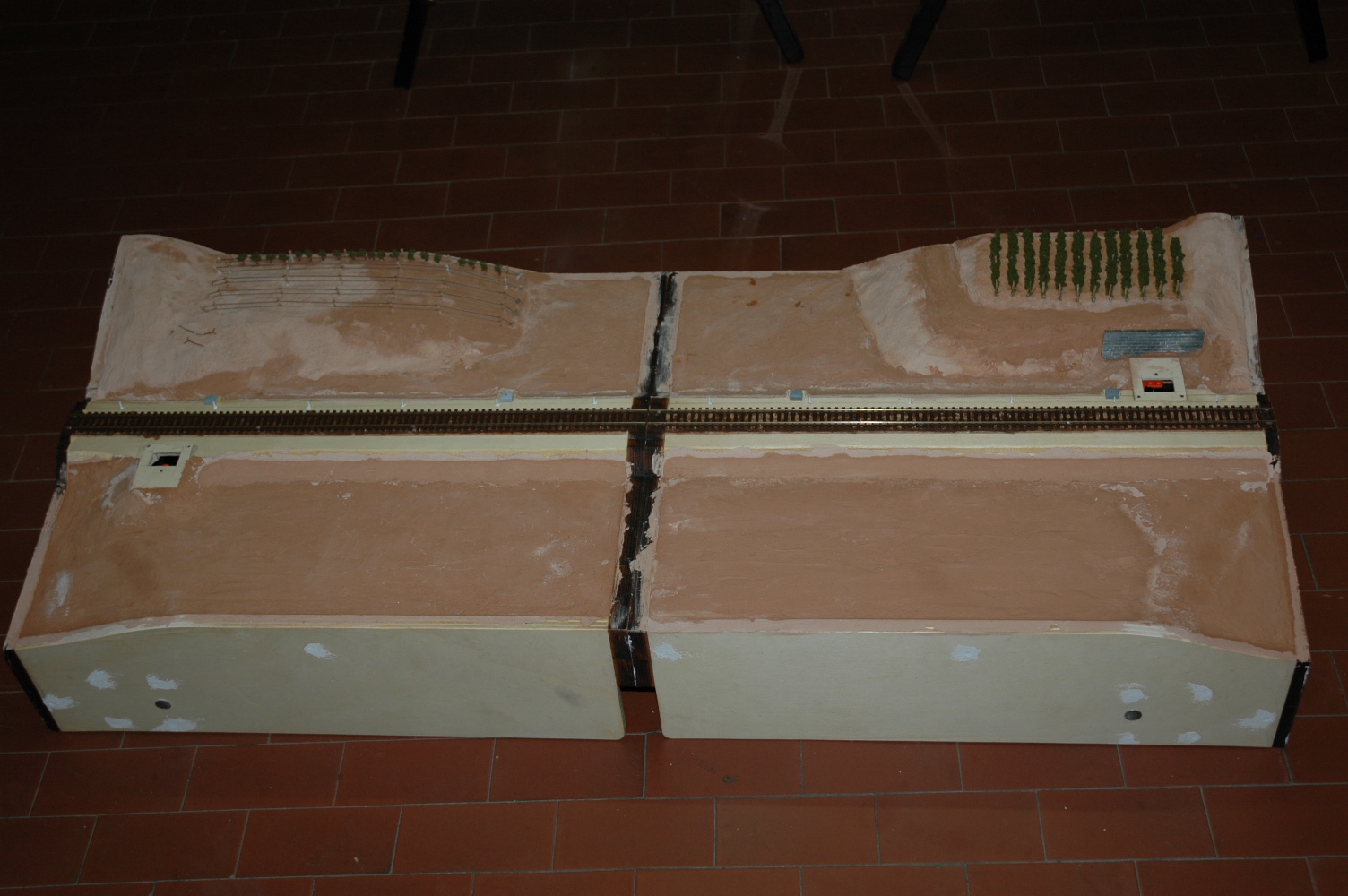

Vista dei moduli uniti in lavorazione

Immagine:

426,22 KB
