Plastico Isola

[Supergolosone]

buon giorno a tutti.

Volevo rimettermi al lavoro con un nuovo progetto. Il nome del mio plastico lo intitolato così dal nome del mio rione

http://it.wikipedia.org/wiki/Isola_Bellaria

http://it.wikipedia.org/wiki/Stazione_d ... ano_Ticino.

La mia intenzione per problemi di spazio è creare dei moduli smontabili per comodità di spostamento.

La mia idea sarebbe creare una stazione nascosta con 4/5 binari di ricovero una stazione con annesso magazzini e piattaforma girevole e vari ricoveri. Un bel paesaggio con una bella montagna e in cima una stazione con una segheria. ma sono idee che ho in testa
I binari che sto utilizzando sono i Fleischmann con massicciata.

Chiedevo a Voi esperti delle informazioni per iniziare
- dove posso vedere oltre al forum scalatt dei progetti fleismann da prendere spunto
-è meglio prima costruire i moduli oppure prima progettare con Scarm il progetto

grazie delle vostre utili informazioni.

[Andrea]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">Supergolosone</font id="red">
La mia intenzione per problemi di spazio è creare dei moduli smontabili per comodità di spostamento.[/quote]
Visto che parli di moduli, valuta seriamente il discorso FREMO.
Gli amici del CMP (e non solo) ti sapranno sicuramente dare delle dritte al riguardo.
Guarda qui...
topic.asp?TOPIC_ID=6950

Chiaramente si parte sempre PRIMA con un progetto.

P.S.: se parli invece di PLASTICO smontabile, il discorso è diverso...

[Supergolosone]

P.S.: se parli invece di PLASTICO smontabile, il discorso è diverso...

Vedi che ho confusione in testa sulla differenza tra modulo e plastico smontabile.

la mia intenzione è fare qualcosa che per problemi di spazio devo per forza smontare

io dicevo modulo un sistema smontabile invece forse mi sto sbagliando meglio dire un plastico smontabile, 4 tavolate con rispettive gambe con sopra i binari

ho visto il link e ho visto questa foto molto interessante

ecco io volevo farne 4 cosi
ma vedo al lato cè la testata io devo farla per forza?

[Andrea]

Se non si vogliono combinare pasticci, bisogna fare un passo alla volta.
Non si può ragionare sulle "testate" se non sappiamo ancora come sarà il plastico.

Prima cosa devi stabilire le misure ed esserne certo, così eviti di fare un progetto e rifarlo 10 volte...

Leggi con attenzione queste discussioni, ti aiuteranno non poco a chiarirti le idee:

Vademecum per il plasticista alle prime armi e no!
topic.asp?TOPIC_ID=7157

Schemi di base per progettare tracciati
topic.asp?TOPIC_ID=7057

[Supergolosone]

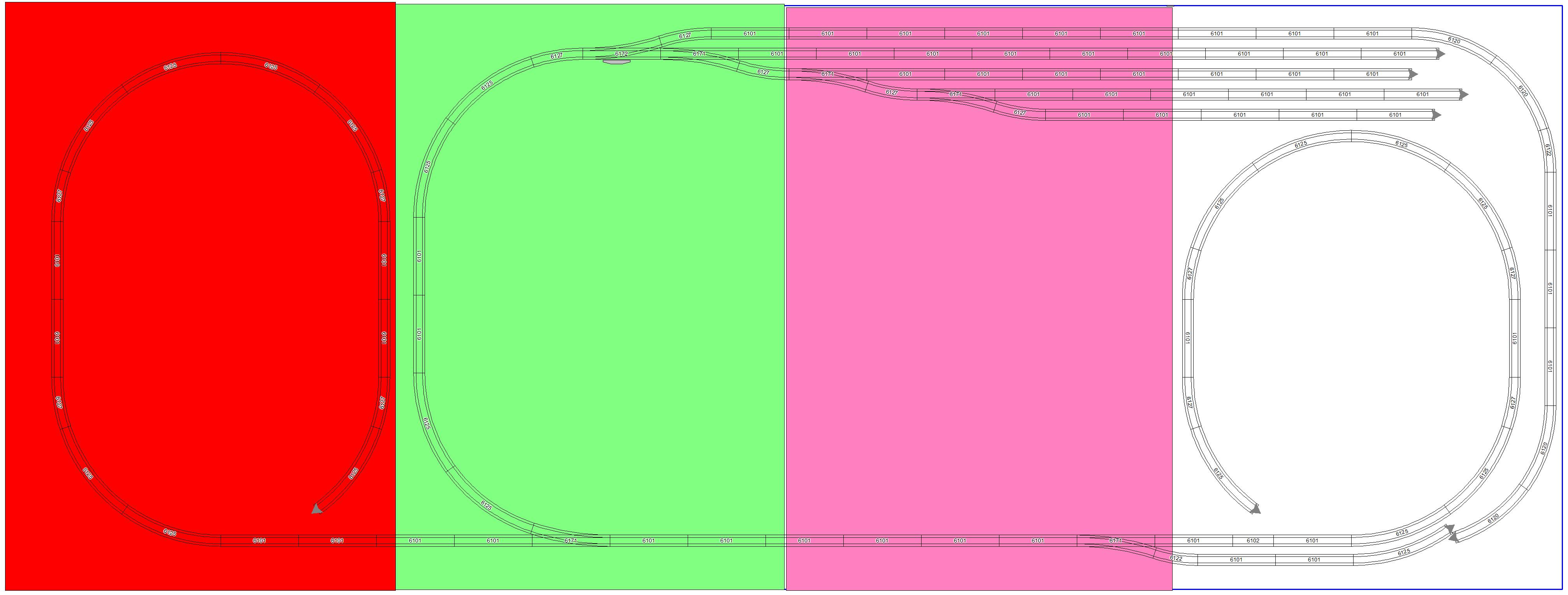

ho messo giù uno spunto per la stazione nascosta i vari colori indentificano i 4 moduli da 1 mt x 1,50 mt. binari con ricovero e ai lati i 2 elicoidali di salita e discesa.

Visto che è uno schizzo fatto con scarm si accettano consigli e critiche per migliorare grazie infinite



Immagine:

400,45 KB plastico isola.rar (190,17 KB)

[MrMassy86]

Ciao Libero, il progetto mi sembra buono prova anche a realizzarlo con la stazione nascosta passante e non tronca, secondo me sarebbe piu' flessibile Buon lavoro Massimiliano

[Supergolosone]

Ciao Libero, il progetto mi sembra buono prova anche a realizzarlo con la stazione nascosta passante e non tronca, secondo me sarebbe piu' flessibile Buon lavoro Massimiliano

con tutti questi termini nuovi per me non riesci a farmi uno schizzetto?

[MrMassy86]

Ciao Libero, il progetto mi sembra buono prova anche a realizzarlo con la stazione nascosta passante e non tronca, secondo me sarebbe piu' flessibile Buon lavoro Massimiliano

con tutti questi termini nuovi per me non riesci a farmi uno schizzetto?

Ciao Libero, semplicemente dal progetto che hai fatto gli scambi sono solo da un lato e questo ti porta a una serie di binari di ricovero trochi, io ti suggerivo di inserire gli scambi anche sull'altro lato in maniera che i binari della stazione abbiano gli accessi da ambo i lati e questo li rende passanti, spero di essermi spiegato anche senza schizzo ciao Massimiliano

[roy67]

In effetti Massy ha ragione. Provo a buttare giù uno schizzo con Scarm.

[Supergolosone]

stavo vedendo il tuo osso di cane è una soluzione tipo passante e potrebbe andare bene la tipologia ma bisognerebbe vedere le misure di parcheggio.


grazie Roy e Massy

[roy67]

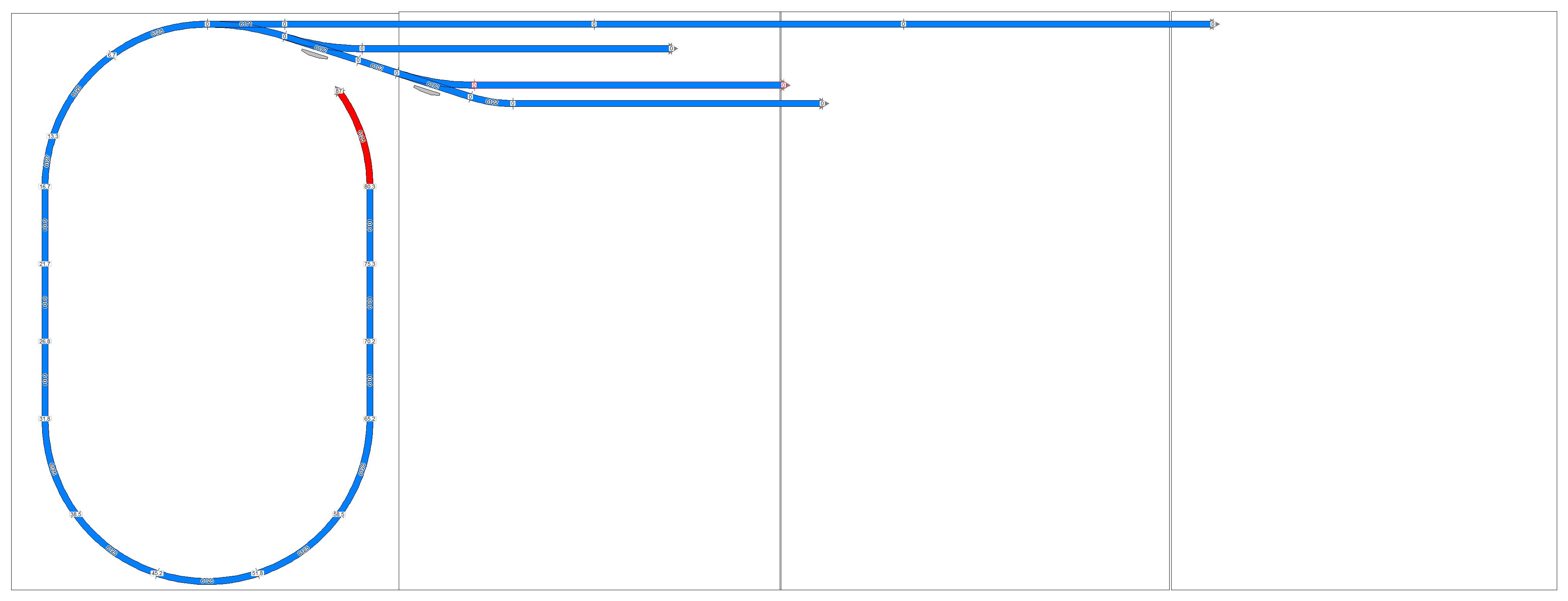

Ho fatto una bozza di stazione nascosta circa come ho fatto la mia.

In questo modo hai circa 2 mt di binari di sosta. Il binario rosso, l'ultimo dell'elicoidale, arriva a quota 9 cm circa dal binario sottostante, che significa, togliendo circa 20 mm fra binario e multistrato, avere uno spazio utile di circa 7 cm per le locomotive.

Potresti giocare con le misure dei moduli per non avere deviatoi sulle giunzioni.
Quindi i moduli esterni farli da 120 e non 100.

Immagine:

215,2 KB

[Supergolosone]

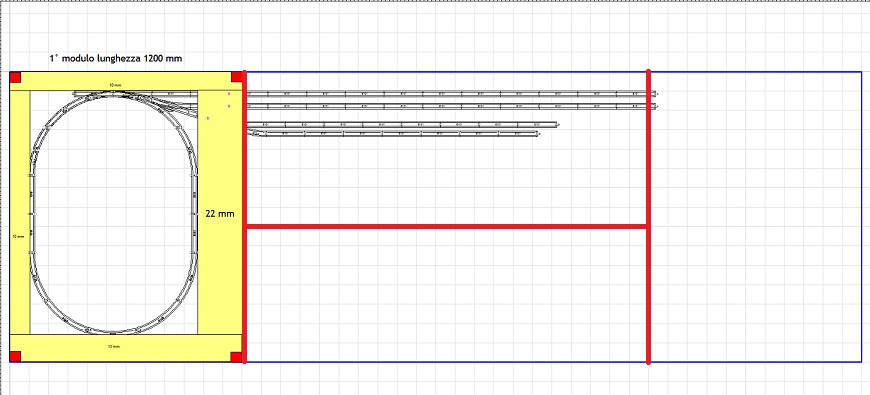

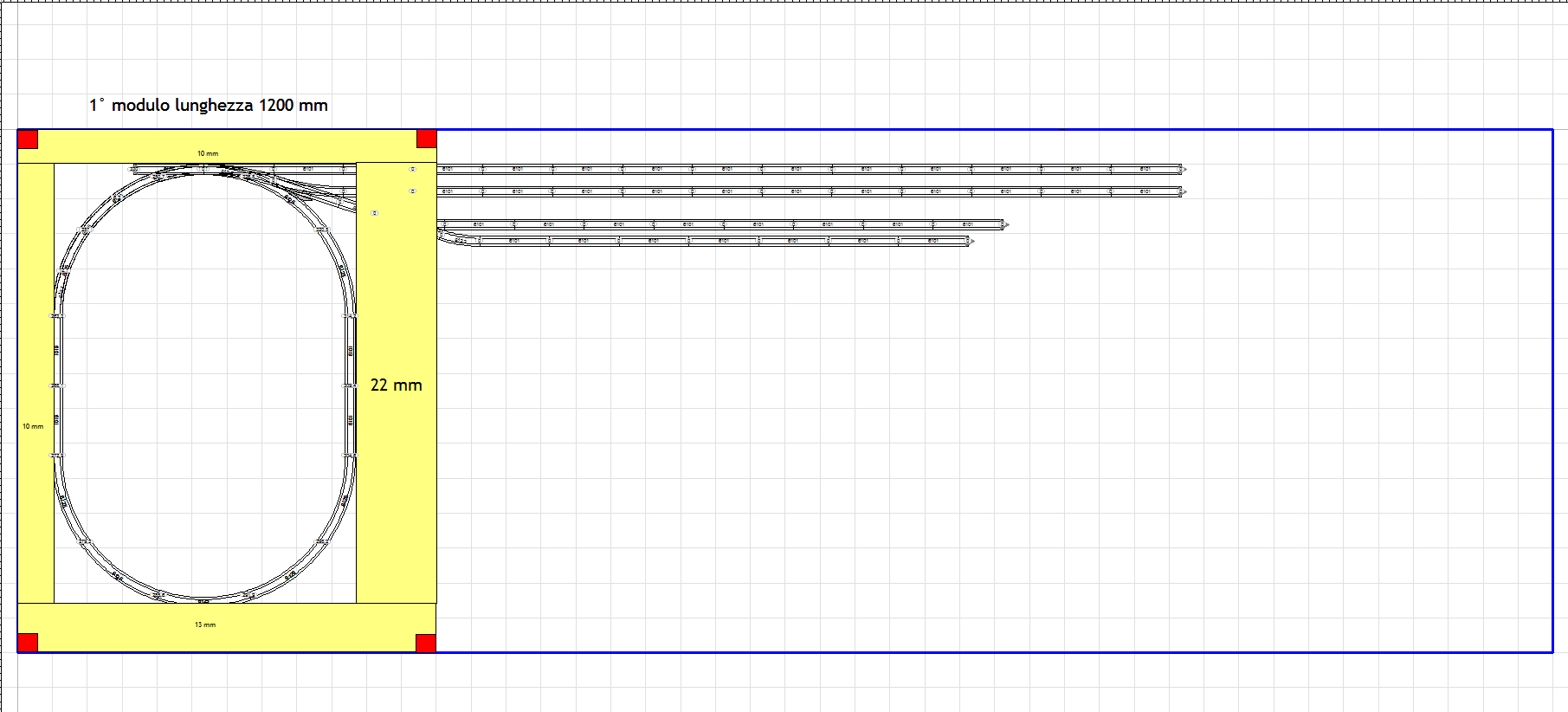

con le dritte di Roberto ho messo giù il progetto dell'elicoidale di dx



Immagine:

283,42 KB

Vi spiego brevemente:

il modulo misura 1200x1500 mm
le misure che vedete è la distanza dell'elicoidale dai bordi del modulo , 10 -10 - 22 - 13 costruirò delle assi di legno con queste misure aggiungendo la larghezza del supporto.
i rettangoli gialli è il piano della stazione nascosta che farò alto 10cm (rossi) perciò avrò l'elicoidale con il buco per manuntenzione.

passiamo alla misura provvisoria dell'elicoidale. io ho fatto un conto di 10 cm + altri 22 totali 32cm di elicoidale dove 22 montagna a vista

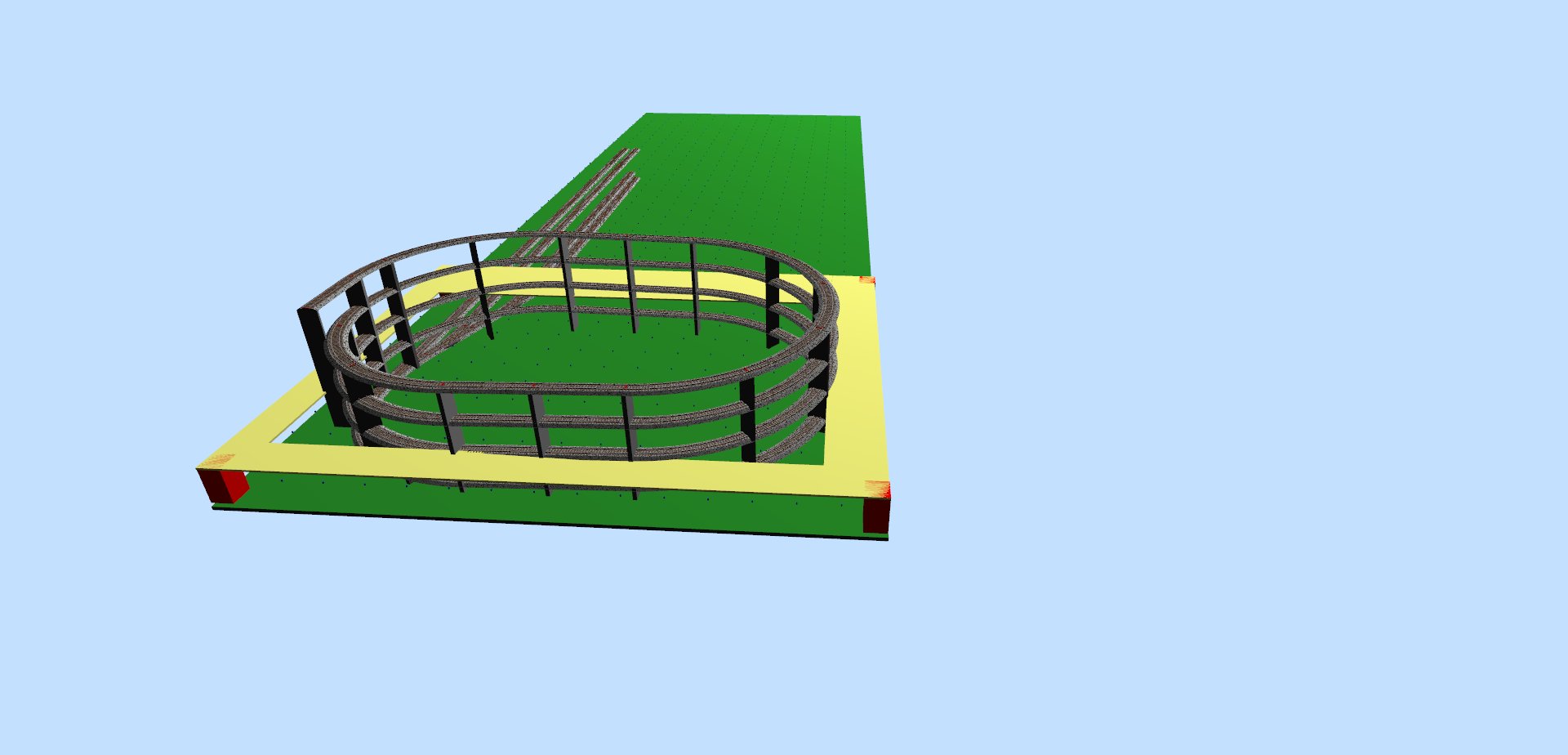

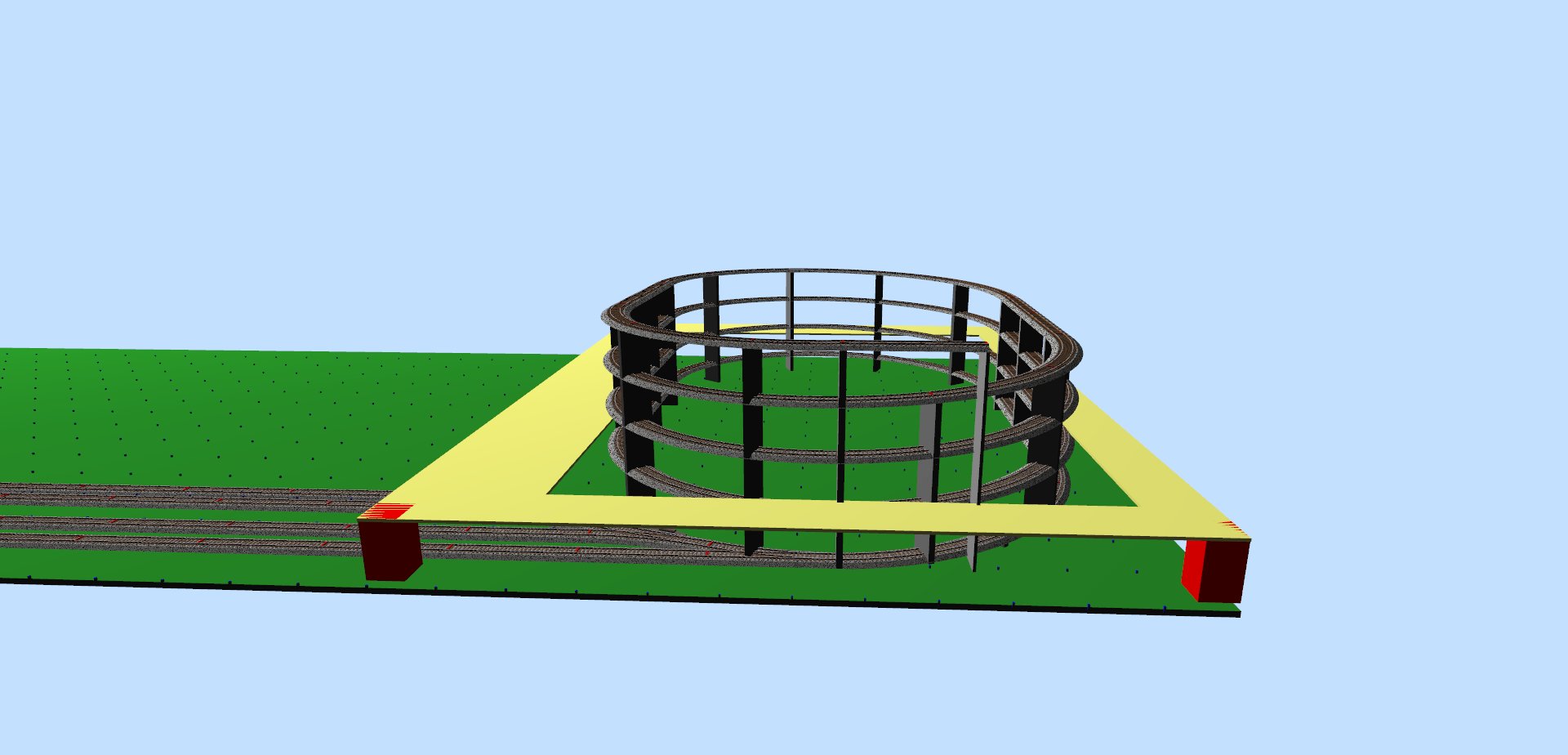

3d su 2 facciate

Immagine:

127,2 KB

Immagine:

101,38 KB

avanti con critiche e suggerimenti. grazie

[roy67]

Devi fare attenzione ai deviatoi, che non vadano a cadere sopra le giunzioni dei moduli, altrimenti è un problema separarli.

Ecco un'altro esempio.

Immagine:

141,3 KB

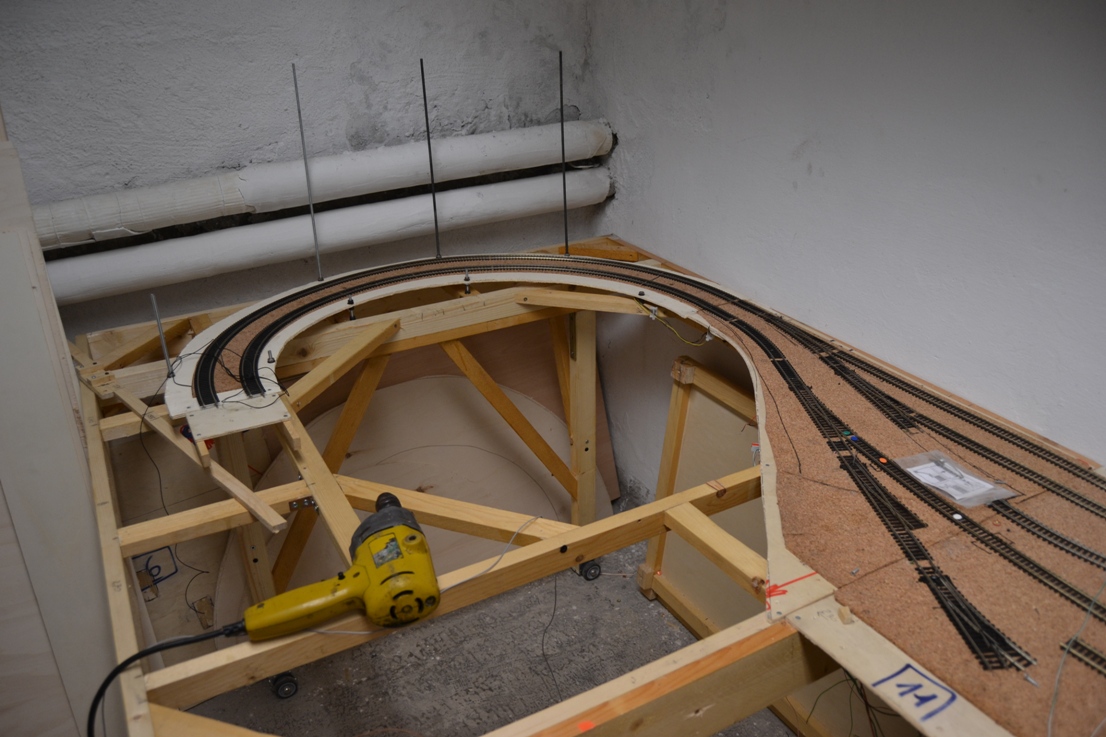

Il foro di manutenzione devi farlo sotto al piano del modulo. Come nel mio plastico.
In questa foto si vede chiaramente la giunzione e la posizione dei deviatoi, e la parte "libera" al centro degli elicoidali.

Immagine:

340,39 KB

[Supergolosone]

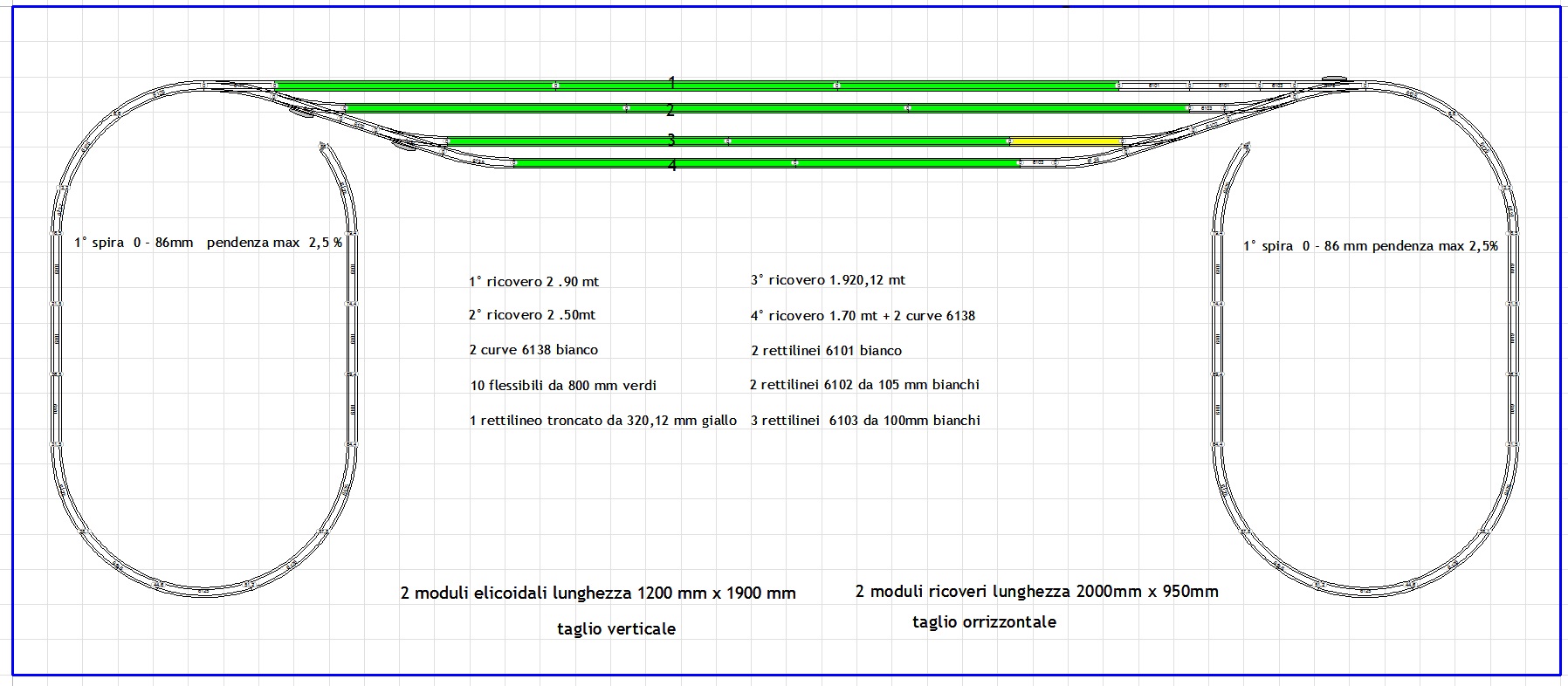

Immagine:

309,81 KB

ho messo tutte le leggende.

i tagli dei moduli centrali a quelli elicoidali capinano sui rettilinei e sui mini rettilinei 6102 non sui deviatoi
comunque io penso il 4° ricovero sia un po' corto voi cosa pensate???

un info roy67 io ho portato la pendenza max di 2,5% mi esce 84 sulla fine della 1° spira tu come hai fatto???



allego anche il progetto scarm plastico isola stazione nascosta.rar (2,67 KB)

grazie ancora per consigli e critiche.

finchè non sono certo del progetto non vado in garage a lavorare così ozio ancora un po' sul divano e non prendo freddo

buona domenica

[Andrea]

A me piace l'idea di un tracciato del genere, che ricorda la logica della mia "valle incantata".
Due elicoidali alle due estremità, la stazione sul fronte ed il lungo viadotto sullo sfondo.
Hai valutato la possibilità di dividere i pannelli in questo modo?
Io ho fatto così...

Immagine:

89,44 KB

[Supergolosone]

per il plastico vero e proprio sto ancora vagliando dei plastici

https://www.google.it/search?q=fleischm ... 20&bih=732

il difficile è trovare un plastico e inserire le 2 montagne agli estremi.

a questi 4 moduli devo aggiungere un 5° modulo e formare la L e dedicarlo alla piattaforma e i vari depositi.

sto aspettando che si accende la lampadina del mio cervello

[roy67]

un info roy67 io ho portato la pendenza max di 2,5% mi esce 84 sulla fine della 1° spira tu come hai fatto???

Semplicemente cercando di rasentare al massimo il perimetro del plastico.

Se guardi le foto del mio plastico, ed il progetto che ti ho postato, i banari passano a circa 20 mm dal bordo.

In questo modo, l'elicoidale, avrà un rettilineo costituito da 3 pezzi e non 2.

Ricorda.. Più lungo è l'elicoidale, meno ripida sarà la rampa.

[Supergolosone]

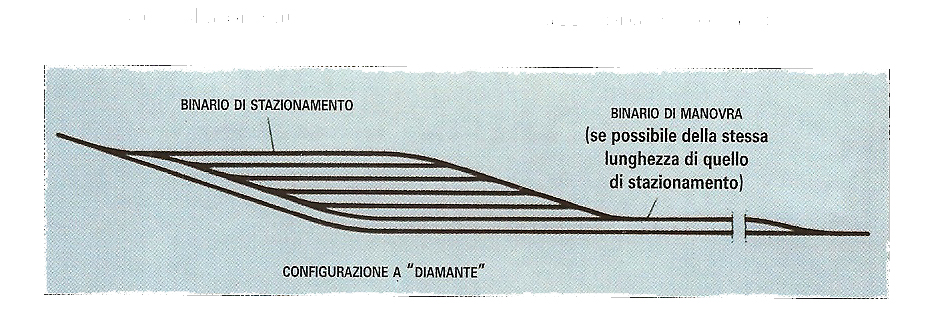

la collocazione dei binari di ricovero che è stata creata con scarm si chiama configurazione a piramide. ho trovato una foto su un enciclopedia una collocazione a diamante .
Immagine:

243,6 KB

qualcuno la conosce e sa come collocare gli scambi???

[g.briotti]

Beh, il disegno mi sembra che spieghi da se. Il problema nel tuo caso potrebbe essere che poiché piazzi i binari di ricovero paralleli al lato lungo del plastico, l'uscita di destra della stazione ti risulta più interna e questo potrebbe influire sull'ingresso del tuo elicoidale di destra...

Per i tagli dei moduli, anche io adotterei (e in effetti ho adottato) la configurazione suggerita da Andrea.

[Supergolosone]

io sono ancora in progettazione scarm mi incuriosiva la soluzione a diamante e volevo un po' giocare con gli scambi fleishmann ma non capisco quali usare . ho fatto delle prove non mi esce proprio.

per quanto riguarda il taglio dei moduli adotterò il consiglio di Andrea così il modulo vuoto da 2Mt in basso diventerà nel plastico il modulo della stazione viaggiatori.

[Supergolosone]

dopo i consigli di Roy e di Andrea posto il definitivo progetto della stazione nascosta.

Immagine:

319,13 KB

potrebbe cambiare qualcosa , la posizione degli elicoidali ma non la dimensione e la forma a seconda come verrà studiato il circuito del plastico che devo ancora vedere.

invece i ricoveri sono definitivi con le sue lunghezze

voglio chiedere un informazione.

un modulo con misure 2000x950 bastano per mettere su una stazione tipo dublino e 4 linee con marciapiedi e tutto quello che cè in una stazione ??

grazie buona serata

[roy67]

Direi che la soluzione è ottima. il "diamante" può servire se... Il tuo plastico dovesse avere "impicci" dimensionali.

Per quanto riguarda la lunghezza dei binari di ricovero.. Direi che è ottima. Ricorda che nel binario più lungo puoi ricoverare i "lunghi" espressi", mentre i querllo più corto i corti treni locali.

[Supergolosone]

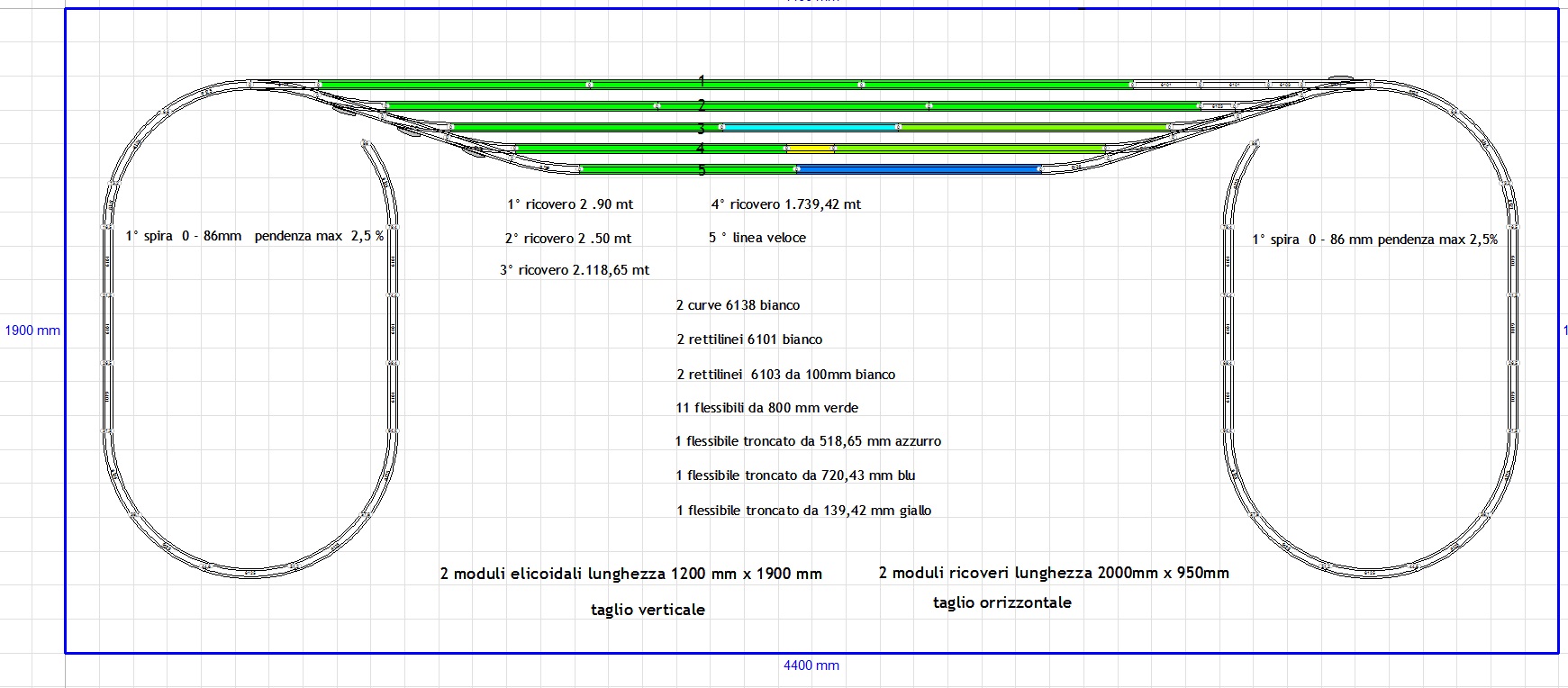

Roy ho fatto un aggiunta ho fatto diventare 5 i ricoveri aggiungendo 2 scambi e togliendo 2 rettilinei da 105.
tanto i costi sono dilazionati negli anni

Immagine:

314,19 KB
cmq come da leggenda ho 4 ricoveri e la 5° la uso come linea veloce per andare da un elicoidale all'altro.

il progetto della stazione fantasma è finito. in settimana posto il progetto superiore, devo vedere un po' come sistemare alcune idee che ho intesta e poi devo aggiungere il 5° modulo che interesserà i depositi e la piattaforma formando un L.

[Docdelburg]

Ricorda che devi considerare che nei punti di giunzione non dovrebbero esserci deviatoi.
Così facendo dove crei la giunzione tra moduli con tutti quei deviatoi?

[Supergolosone]

AZZ è VERO

nelle modifiche di stamattina avevo calcolato giusto i tagli sui rettilinei da 105 adesso cosi non è più fattibile. grazie doc
