Re: nuovo modulo FREMO "deposito locomotive"
Volevo condividere tutto quello che ho scoperto in proposito.
A quanto pare, tutte le fosse d'Ispezione vengono regolamentate da una normativa, per esattezza la UNI 9721 con successiva modifica del 2009.
Secondo questa normativa la larghezza minima di una fossa e fissata a 80 cm, (in passato 70), mentre la profondità Max è fissata a 1.70 Mt.
Se la fossa è inferiore a Mt 5 vi può essere una sola scala di accesso con pendenza di 45°, ma vi deve essere una di emergenza con pendenza di 60°.
Mentre Se la fossa è maggiore a Mt 5, vi devono essere almeno due accessi "Scale" con pendenza a 45°.
Nel pdf che allego si trova un questionario per vedere se una fossa d'Ispezione è a norma, nelle figure della colonna di destra si trovano informazioni utili per la sicurezza della fossa, dati che mi sono stati utili per capire come farle.
Purtroppo non riesco a trovare un altro file pdf, dove vi era riportata perfino l'altezza dei gradini delle scale di accesso, nonché la larghezza della pedata per essere a norma.
Mi riprometto di postarlo se dovessi trovarlo.
In conclusione penso che la profondità di una fossa varia a secondo di ciò che ci si dovrà fare con essa, ma se si prevede la manutenzione dei mezzi per mano di personale in fossa, credo che la profondità sia per gioco forza di 1.70 Mt.
Spero di essere stato di aiuto.
Ciao a tutti
090520_SUVA_checklist_fosse_ispezione_manutenzione.pdf (476,31 KB)
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
ciao
- tRAIn-MONDO
- Messaggi: 99
- Iscritto il: giovedì 27 marzo 2014, 19:35
- Nome: raimondo
- Regione: Sicilia
- Città: pietraperzia
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Saluti
Caratteristiche delle fosse di visita.pdf (33,66 KB)
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Immagine:
70,69 KB
Immagine:
75,07 KB

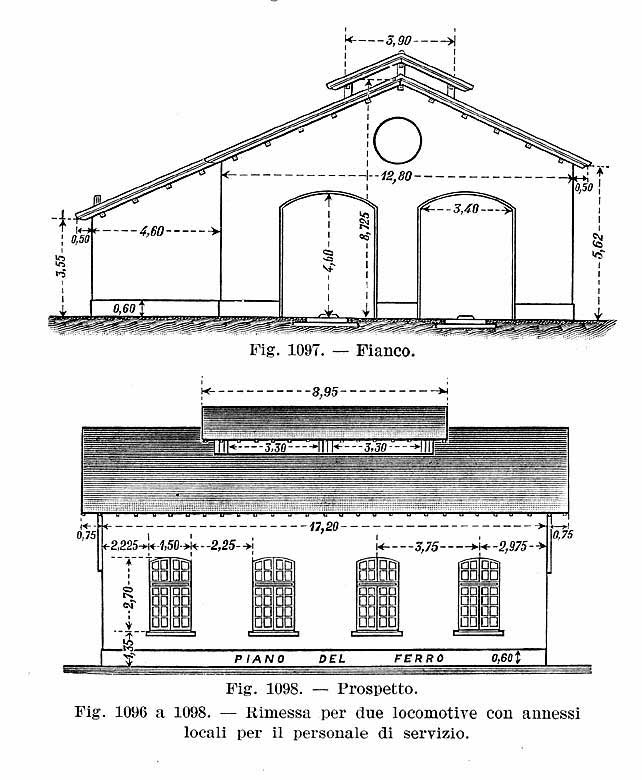

ma con l'anno nuovo ho deciso di riprendere i lavori al modulo e ho cominciato a buttare giù qualche disegno di una rimessa a due stalli liberamente ispirata a questa:
Immagine:
65,82 KB
modificata un po' nella lunghezza, aumentandola un po' in modo da poter eventualmente anche ricoverare una ALn668, immaginando la rimessa in epoca post-vapore, se necessario.

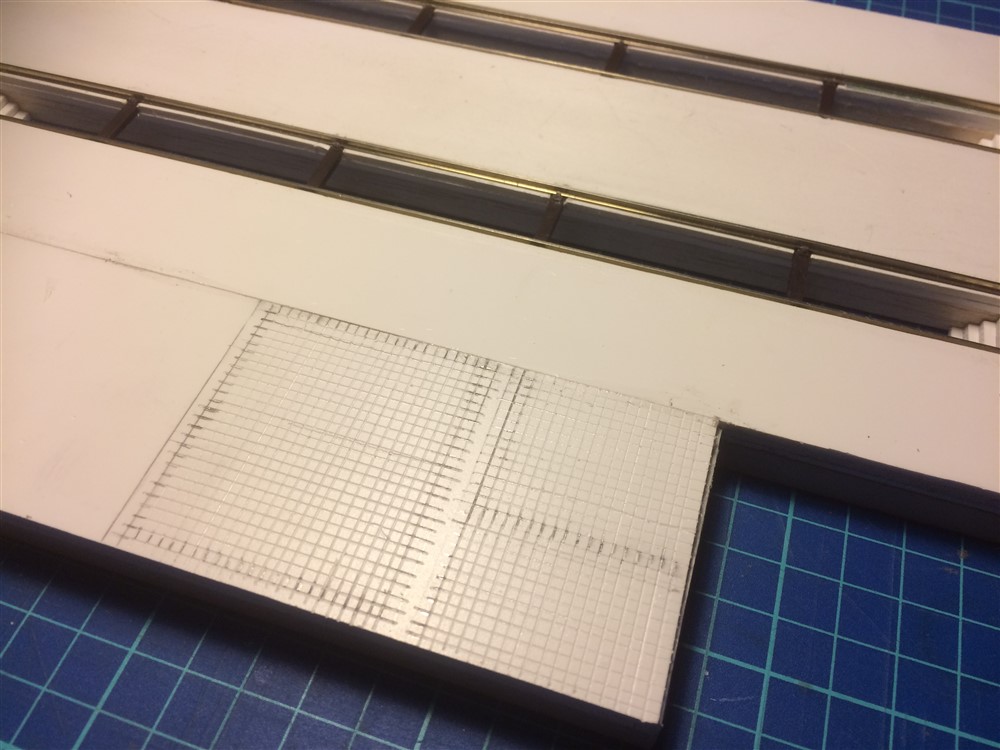

per prima cosa mi sono divertito ad annegare il binario Peco in tre strati sovrapposti di forex da 3mm in modo da creare il supporto per la fossa di ispezione interna:
Immagine:
124,2 KB

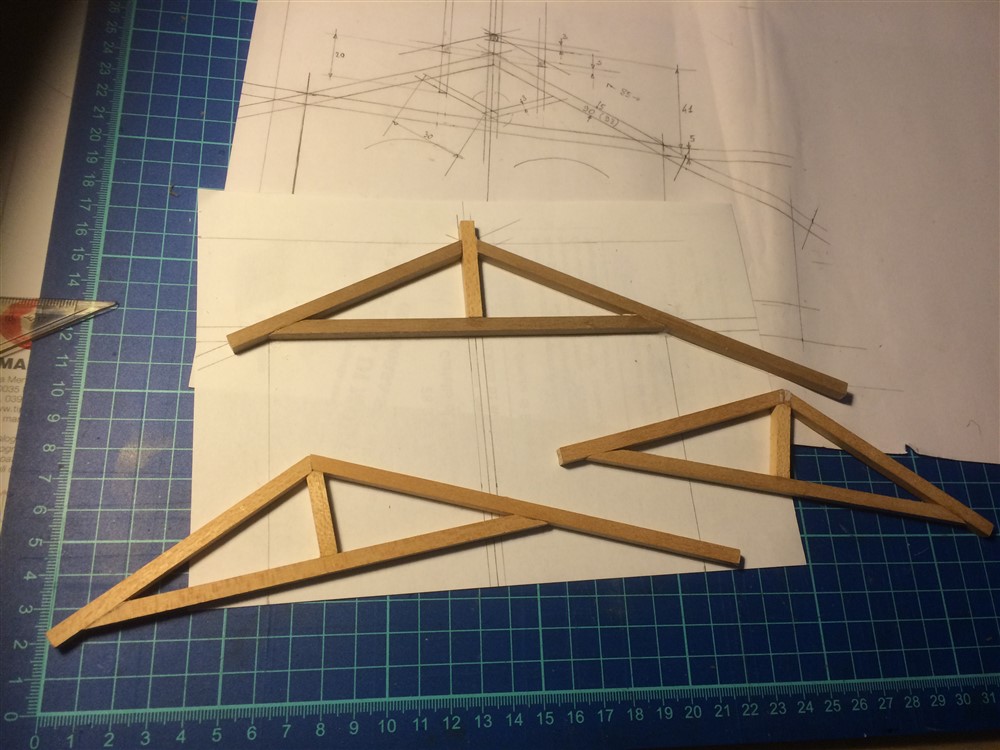

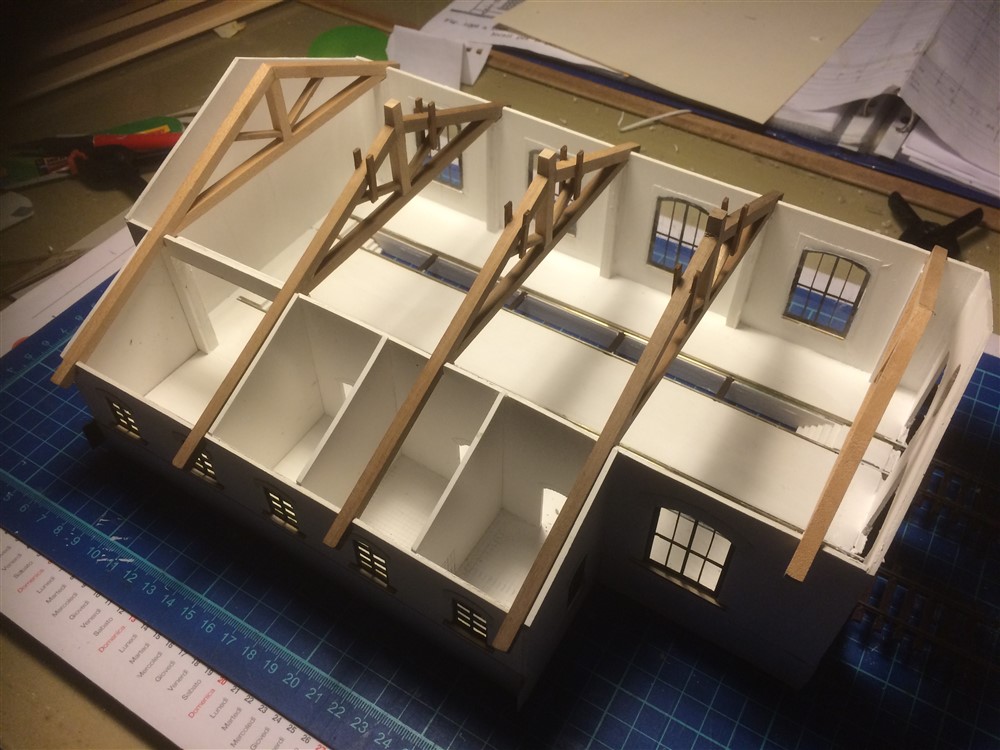

e poi ho cominciato ad abbozzare i 5 travoni di sostegno del tetto:
Immagine:
145,76 KB

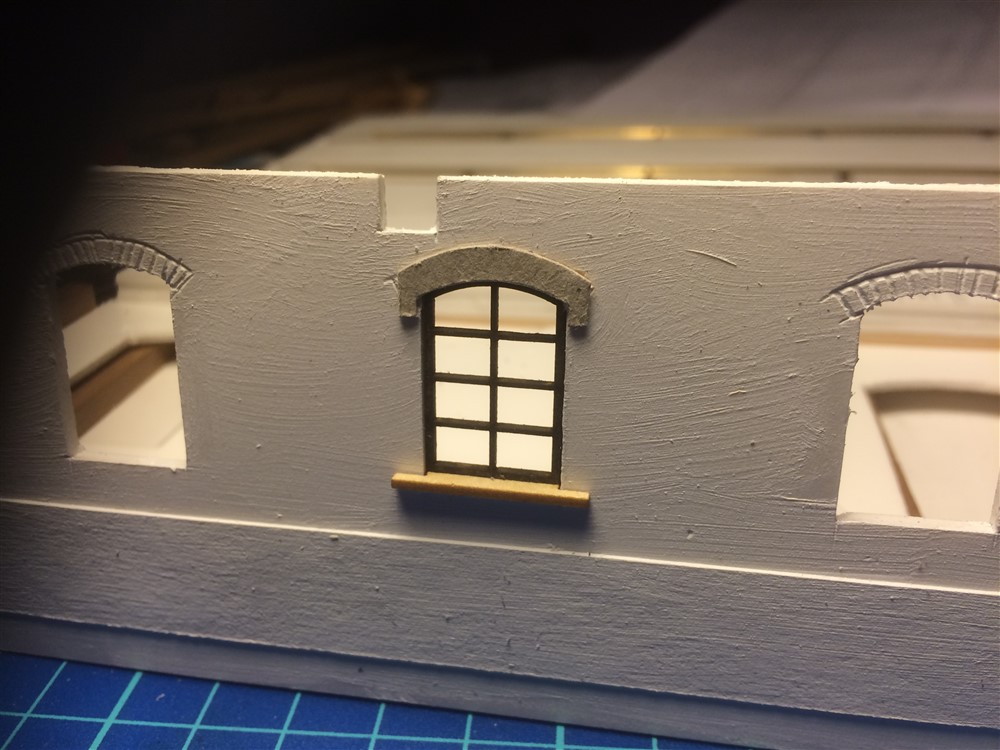

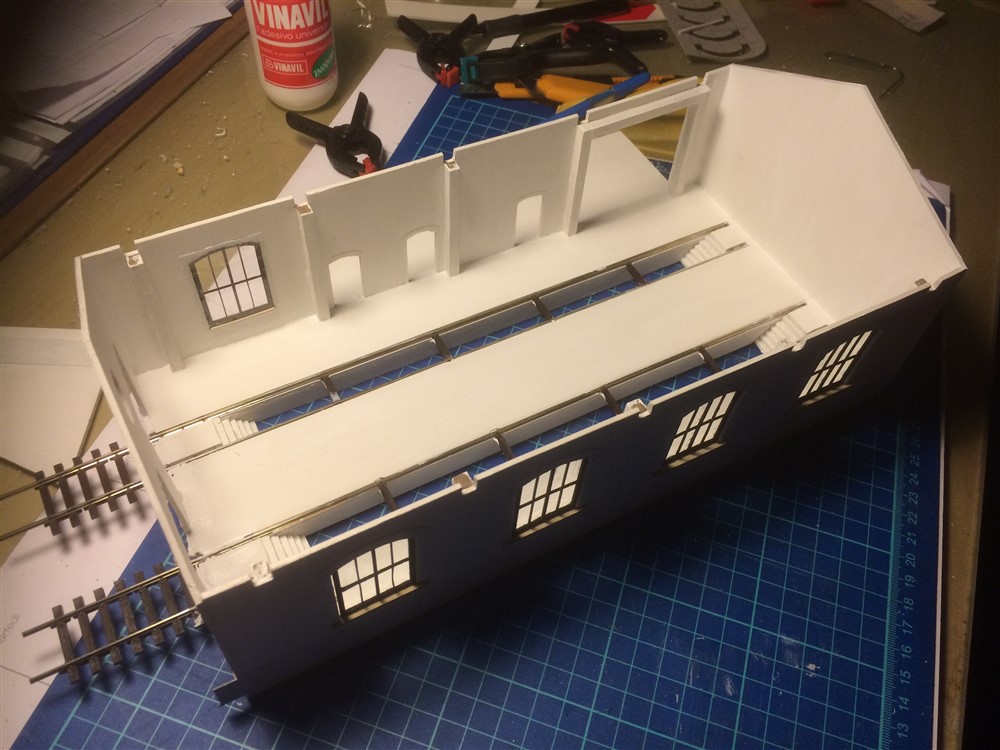

poi, dopo aver tagliato le varie pareti della struttura (sempre in forex da 3mm) ho realizzato i vani delle finestre (per queste ultime ho utilizzato un ottimo kit di finestroni in cartoncino tagliato al laser, finissimi, comprati a Novegro):
Immagine:
142,71 KB
nella foto si vedono i due possibili archi, uno in mattoni intagliati e l'altro a simulazione di una cornice in rilievo. Ho optato per quest'ultima che mi è parsa più convincente.

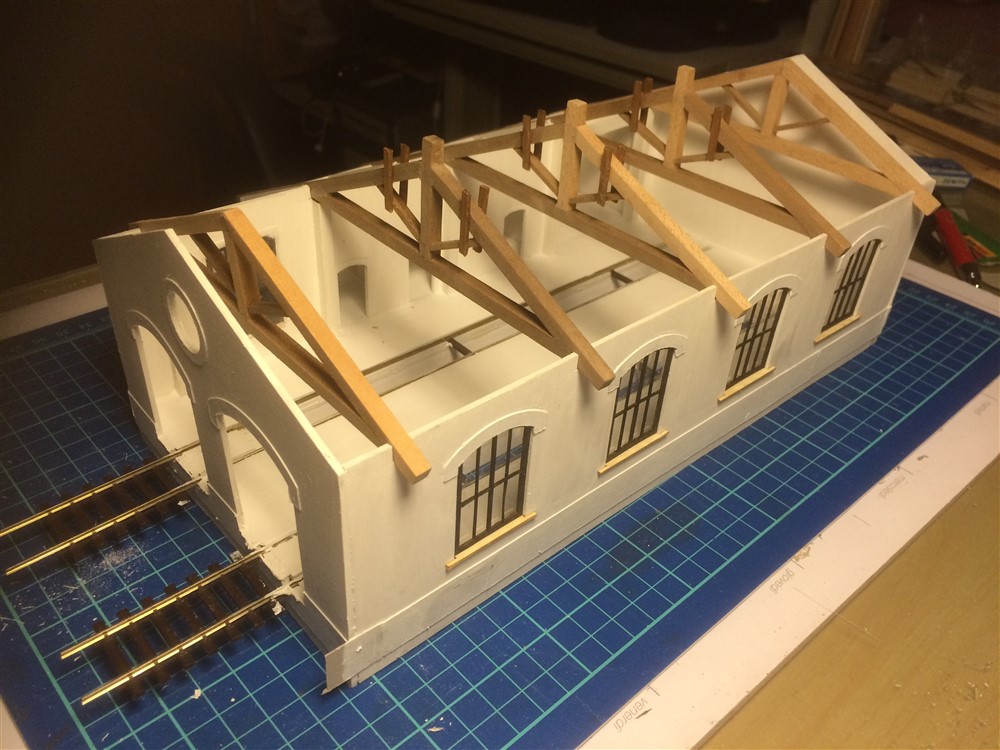

Infine, dopo alcuni test di assemblaggio, stasera ho finito di incollare la struttura:
Immagine:
150,12 KB
Immagine:
152,41 KB
Immagine:
170,45 KB

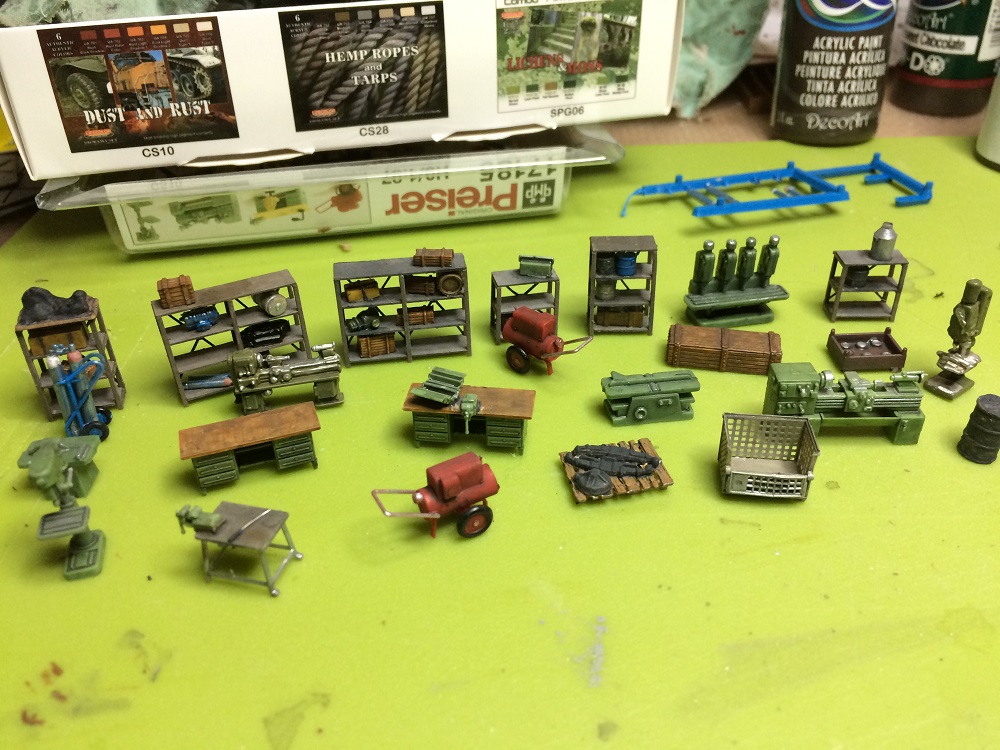

Alla fine il risultato non mi sembra malaccio... adesso devo pensare a come realizzare il tetto, ma lo farò con molta calma perchè voglio anche "popolare" un po' l'interno della struttura con particolari, omini e macchinari...
ciao!
- robiravasi62
- Messaggi: 1099
- Iscritto il: martedì 30 dicembre 2014, 11:49
- Nome: roberto
- Regione: Lombardia
- Città: belgioioso
- Stato: Non connesso
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Ciao.
Adolfo
- Docdelburg
- Socio GAS TT
- Messaggi: 6176
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Non starebbero male 2 o 3 led smd nelle fosse di ispezione.
- Fulvio Zanda
- Messaggi: 1347
- Iscritto il: martedì 15 maggio 2012, 13:55
- Nome: Fulvio
- Regione: Lombardia
- Città: Morengo
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Docdelburg ha scritto:
Bel lavoro Mario! Attendiamo gli sviluppi....
Non starebbero male 2 o 3 led smd nelle fosse di ispezione.
ecco, si ,,dai buttate li un po' di idee, così si incasina.
Io vorrei, visto che popoli la bellissima rimessa, che obbligatoriamente si dovrà poter vedere al suo interno...ecco si...dicevo...vorrei che il tetto esso stesso , basculasse con movimento sciolto e sinuoso , aprendosi e chiudendosi alla bisogna.
Elettricamente tale movimento non mi piacerebbe, troppo secco, quindi comandato da pistoncini oleodinamici e relativa centralina.
Attendo fiducioso..

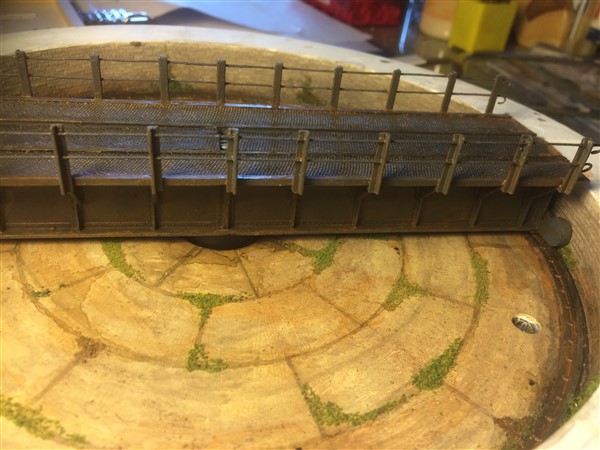

gran bel lavoro Mario, ma non avevo dubbi.....poi tanto ti catto...mi avete rotto i maron glaces per anni con l'edera e te affoghi la piattaforma nel Muschio !!!!
dalle tue parti il muschio non cresce, tutto secco e brullo.
ciao
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7679
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Pulito e preciso.
già me lo immagino finito .
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"

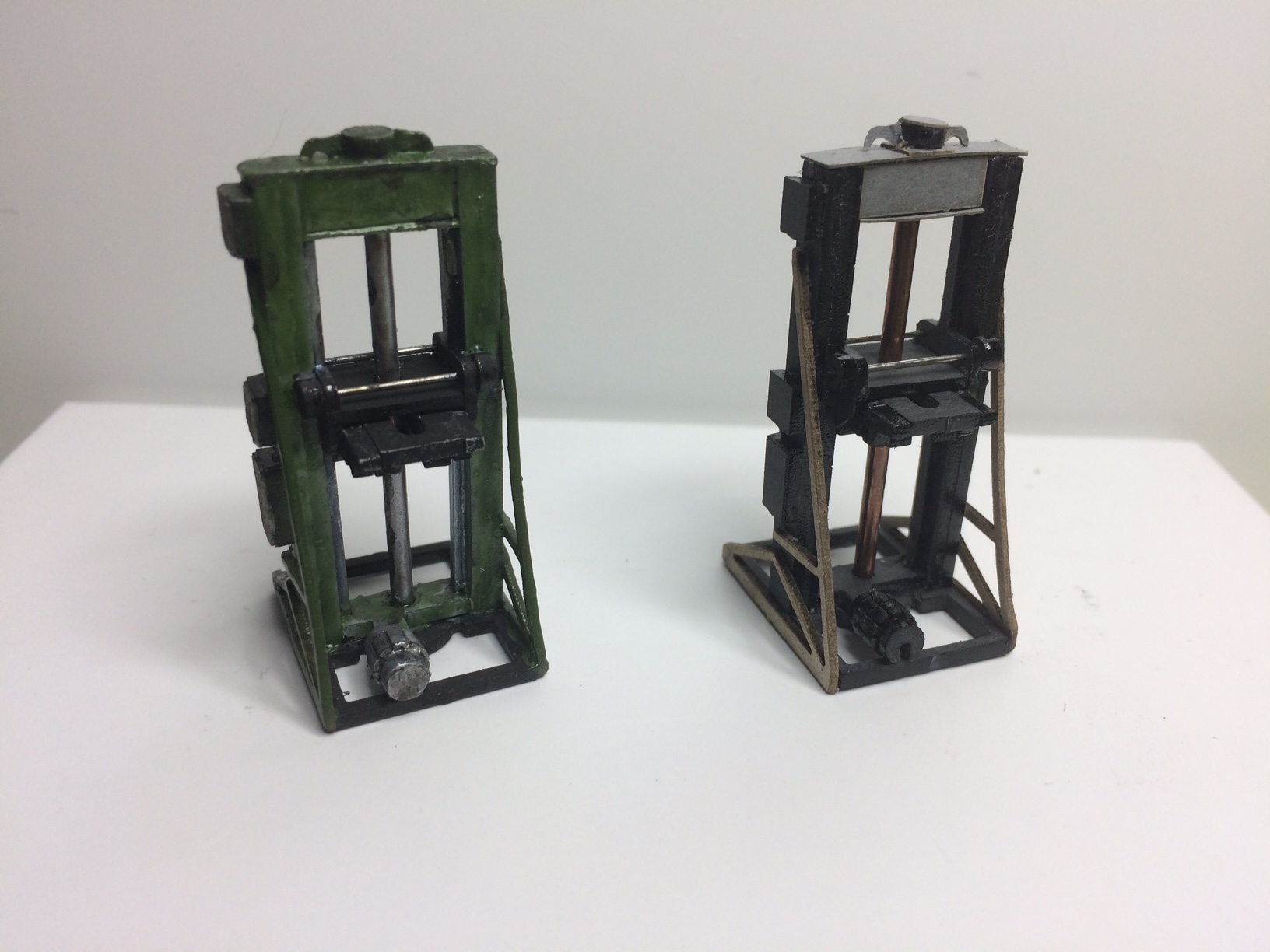

Immagine:
258,55 KB
ciao!
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Siccome mi servono anche a me questi particolari, mi sono segnato l'articolo che se non sbaglio è 17185 [:I]
Massimiliano
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Ciao Mario
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"

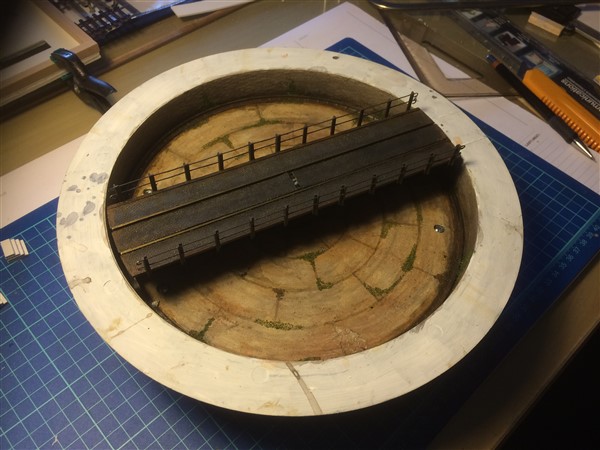

Immagine:
331,24 KB
ciao
- luciano lepri
- Messaggi: 775
- Iscritto il: lunedì 30 gennaio 2012, 12:30
- Nome: Luciano
- Regione: Toscana
- Città: Firenze
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Questo argomento me l'ero proprio perso....Capperi che bei manufatti! Non mi piaceva molto la piattaforma così come l'hai ordinata ,ma poi, dopo il trattamento, ricapperi!!
Luciano
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
ciao
- Egidio
- Messaggi: 13777
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Immagine:
189,73 KB
Immagine:
189,31 KB
Immagine:
157,35 KB
Immagine:
184 KB

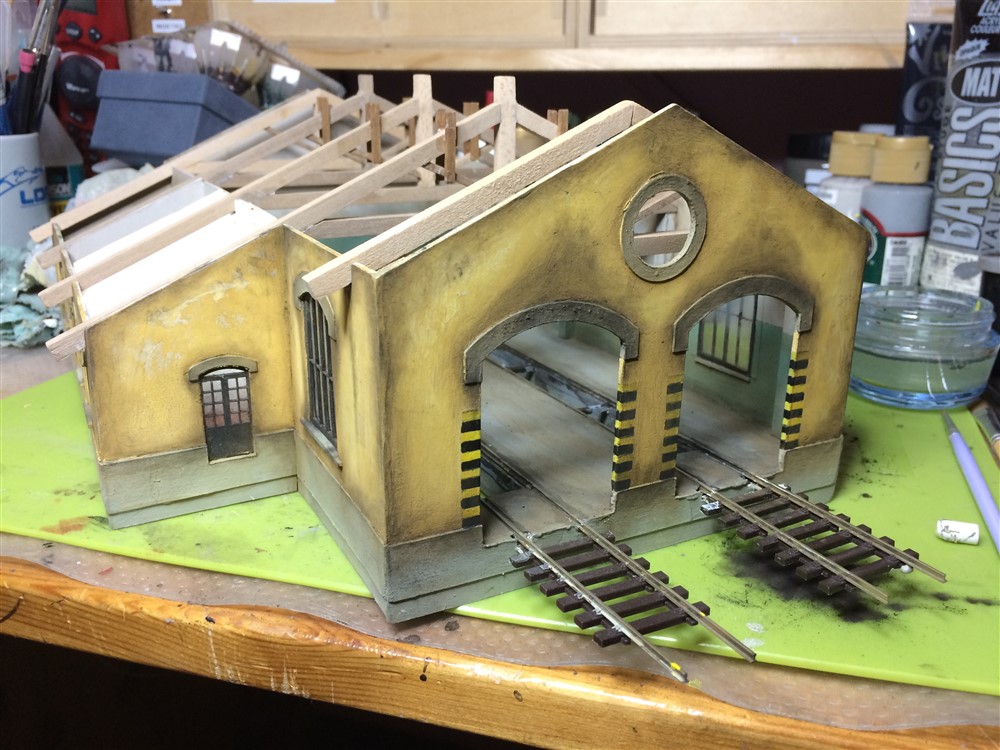

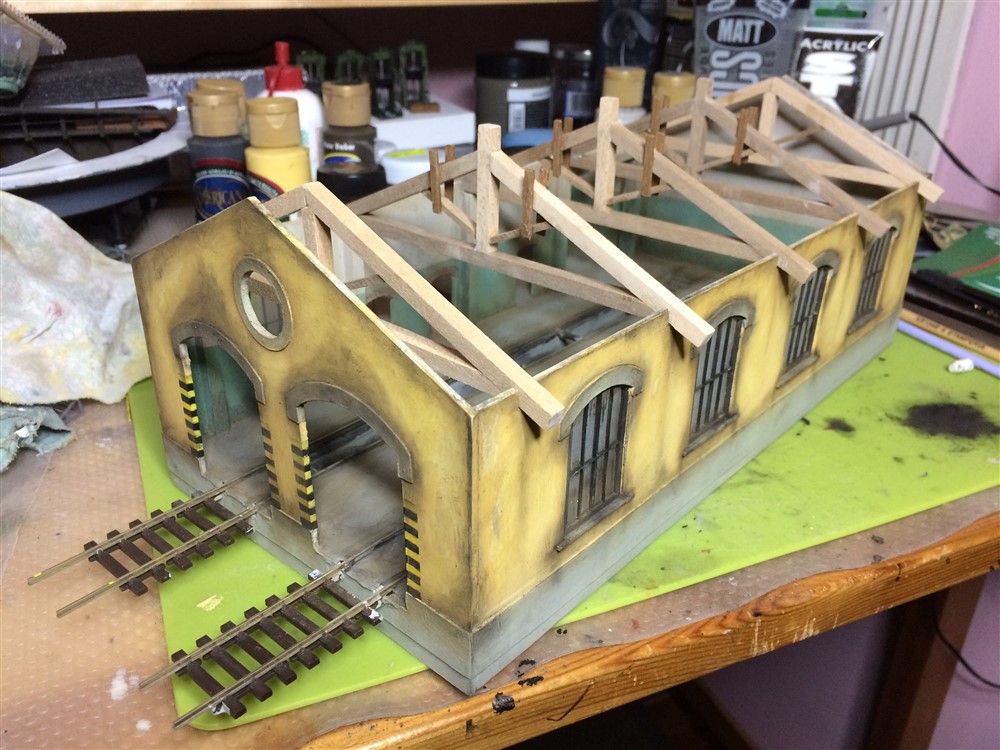

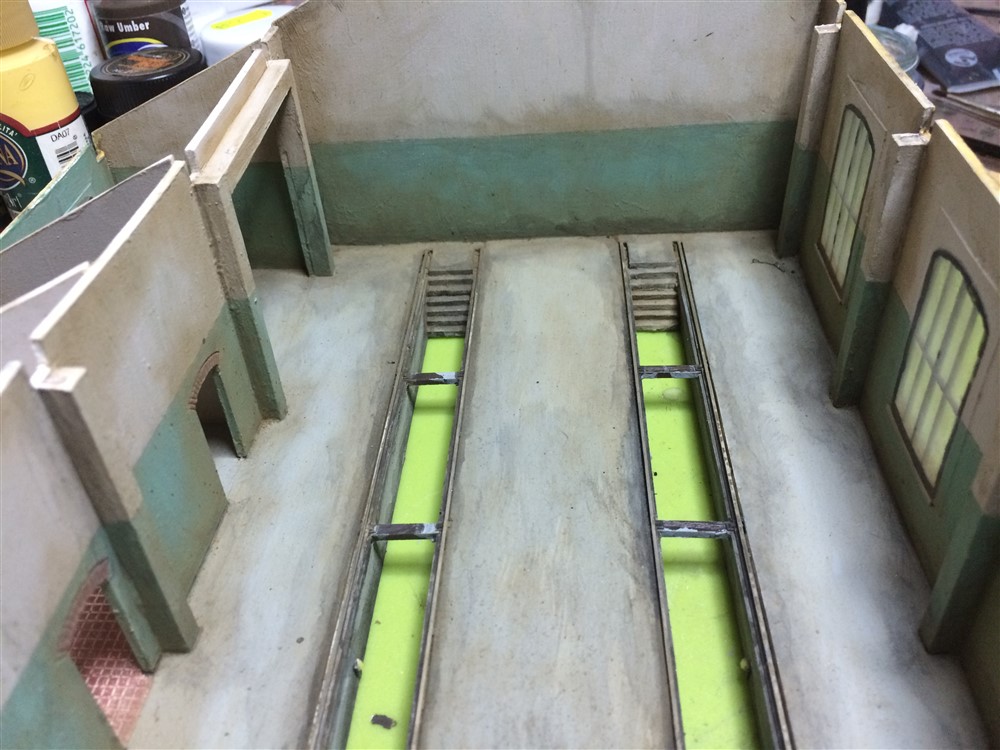

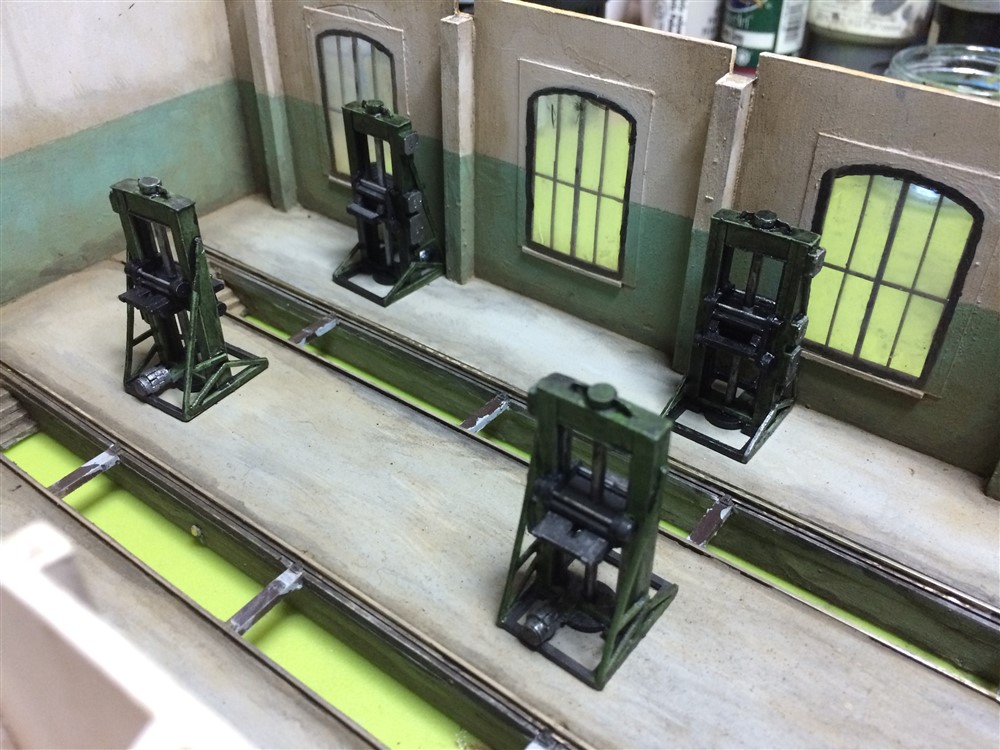

adesso che è adeguatamente sporcata e invecchiata procederò a popolarla con gli oggetti già preparati...
ciao
- robiravasi62
- Messaggi: 1099
- Iscritto il: martedì 30 dicembre 2014, 11:49
- Nome: roberto
- Regione: Lombardia
- Città: belgioioso
- Stato: Non connesso
- Flavio
- Socio GAS TT
- Messaggi: 1162
- Iscritto il: domenica 20 gennaio 2013, 12:57
- Nome: Flavio
- Regione: Lombardia
- Città: Rozzano
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: nuovo modulo FREMO "deposito locomotive"
Ottimo lavoro!!!
